热控基础知识

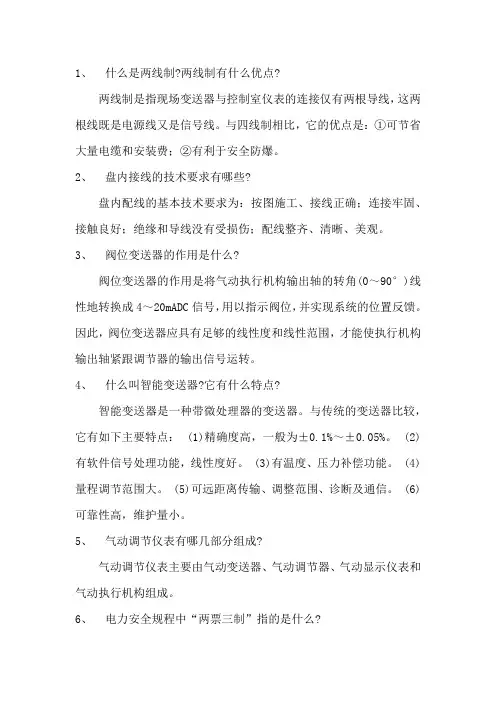

什么是两线制?两线制有什么优点?

两线制是指现场变送器与控制室仪表的连接仅有两根导线，这两根线既是电源线又是信号线。与四线制相比，它的优点是：①可节省大量电缆和安装费；②有利于安全防爆。

盘内接线的技术要求有哪些?

盘内接线的技术要求有哪些?盘内配线的基本技术要求为：按图施工、接线正确；连接牢固、接触良好；绝缘和导线没有受损伤；配线整齐、清晰、美观。

阀位变送器的作用是什么?

阀位变送器的作用是什么?阀位变送器的作用是将气动执行机构输出轴的转角(0～90°)线性地转换成4～20mADC信号，用以指示阀位，并实现系统的位置反馈。因此，阀位变送器应具有足够的线性度和线性范围，才能使执行机构输出轴紧跟调节器的输出信号运转。

什么叫智能变送器?它有什么特点?

什么叫智能变送器?它有什么特点?智能变送器是一种带微处理器的变送器。与传统的变送器比较，它有如下主要特点：(1)精确度高，一般为±0.1%～±0.05%。(2)有软件信号处理功能，线性度好。(3)有温度、压力补偿功能。(4)量程调节范围大。(5)可远距离传输、调整范围、诊断及通信。(6)可靠性高，维护量小。

气动调节仪表有哪几部分组成?

气动调节仪表有哪几部分组成?气动调节仪表主要由气动变送器、气动调节器、气动显示仪表和气动执行机构组成。

电力安全规程中“两票三制”指的是什么?

“两票”是指：①操作票；②工作票。“三制”是指：①设备定期巡回检测制；②交接班制；③冗余设备定期切换制。

PID自动调节器有哪些整定参数?

有比例带、积分时间、微分时间三个整定参数。

什么是RC电路的时间常数?它的大小对电路的响应有什么影响?

答案:RC电路的时间常数为R与C的乘积。时间常数越大，响应就越慢，反之则越快。

热工报警信号按严重程度一般可分为哪三类?

答案:一般报警信号、严重报警信号、机组跳闸信号。

如何降低热工信号系统和热工保护系统的误动作率?

答案:(1)合理使用闭锁条件，使信号检测回路具有逻辑判断能力。(2)采用多重化的热工信号摄取方法，可减少检测回路自身的误动作率。

程序控制装置根据工作原理和功能分别可分为哪几种?

答案:程序控制装置根据工作原理可分为基本逻辑型、时间程序型、步进型和计算型。按功能可分为固定接线型、通用型和可编程序型。

什么是ETS?

答案:ETS即危急遮断控制系统。在危及机组安全的重要参数超过规定值时，通过ETS，使AST电磁阀失电，释放压力油，使所有汽阀迅速关闭，实现紧急停机。

说明PLC的基本组成。

答案:PLC主要包括控制器主机、输入模块和输出模块三部分。其中控制器主机由CPU、存储器、总线及电源等组成，输入模块主要由模拟量和开关量输入模块组成，输出模块主要由模拟量和开关量输出模块组成。

DAS系统的基本功能有哪些?

答案:一般来说，DAS系统应具备的基本功能有数据采集、输入信号预处理、报警、开关量变态处理、事故顺序记录、CRT显示、打印制表和拷贝、操作请求与指导、事故追忆、二

次参数计算、性能计算和经济分析、人机联系等功能。

近程I／O与远程I／O的区别是什么?

近程I／O与远程I／O的区别是什么?答案:近程I／O是将过程量直接通过信号电缆引入计算机，而远程I／O则必须通过远程终端单元实现现场I／O的采集，在远程终端单元和控制设备之间通过数字实现通信。

简述轴偏心度检测装置的工作原理。

答案:轴偏心度检测装置的核心部分是一个电感线圈，它固定在前轴承箱内汽轮机轴的自由端。轴旋转时，如果有偏心度，则轴与电感线圈的距离出现周期性的变化，使电感线圈的电感量产生周期性的变化，测出这个电感量的变化值，就可以测得轴端的偏心度。

DCS结构可概括为"三点一线"，"三点一线"分别指什么?

答案:三点是指工程师站、操作员站、过程控制站。一线是指将三点连接起来的高速数据网络。

DCS中SCS系统调试应具备哪些条件?

答案:(1)SCS系统以及有关控制设备、测量仪表、电缆接线均已正确安装，并符合技术规范要求。(2)控制回路电缆接线已作过检查，确认正确符合技术规范要求。(3)DCS系统已能正常工作，卡件功能正确，通信已建立，画面可操作。(4)有关仪表、变送器的设定值已调整校验。(5)马达的控制回路已受电，控制开关打在试验位置，如没有试验位置，应拆除动力回路线。

电力安全规程中"两票三制"指的是什么?

答案:"两票"是指：①操作票；②工作票。"三制"是指：①设备定期巡回检测制；②交接班制；

③冗余设备定期切换制。

在工作中遇到哪些情况应重新签发工作票，并重新进行许可工作的审查程序?

答案:(1)部分检修的设备将加入运行时；(2)值班人员发现检修人员严重违反安全工作规程或工作票内所填写的安全措施，制止检修人员工作并将工作票收回时(3)必须改变检修与运行设备的隔断方式或改变工作条件时。

简述工作负责人在工作中的安全职责。

答案:(1)正确地和安全地组织工作；(2)对工作人员给予必要的指导；(3)随时检查工作人员在工作过程中是否遵守安全工作规程和安全措施。

解释QC小组的定义。

答案:在生产或工作岗位上从事各种劳动的职工围绕企业方针目标和现场存在的问题，以改进质量、降低消耗、提高经济效益和人的素质为目的而组织起来，并运用质量管理的理论和方法开展活动的小组，叫质量管理小组，简称为QC小组。

请简要地写出QC小组活动的主要步骤。

答案:QC小组活动的主要步骤包括选择课题、调查现状、设定目标值、分析原因、制定对策、实施对策、检查效果、巩固措施和下步计划等

简述汽轮机调节级的工作原理。

答案:具有一定压力和温度的蒸汽通过固定喷管膨胀加速，使蒸汽热能转化为动能。从喷管中出来的高速汽流以一定方向进入动叶，推动叶轮旋转做功，完成蒸汽动能转换成机械能的过程。

试简述A／D转换器和D／A转换器的作用和应用场合。

答案:A／D转换器能将模拟量转换成数字量，常作为数字电路的输入。D／A转换器能将数字量转换成模拟量，常用作数字电路的输出。

试简述单相异步电动机的工作原理。

试简述单相异步电动机的工作原理。答案:因单相电源无法产生旋转磁场，故一般单相异步

电动机采用移相的方式(电容或阻尼)来产生旋转磁场。在旋转磁场的作用下，转子感应出电流并与旋转磁场相互作用产生旋转转矩，带动转子转动。

两台三相变压器并联运行时，必须满足哪些条件?

答案:两台三相变压器并联运行必须满足以下条件：(1)相序相同；(2)组别相同；(3)变比相等；

(4)短路阻抗相等。

简述三极管实现开关功能的过程。

简述三极管实现开关功能的过程。答案:打开：三极管处于截止状态。闭合：三极管处于饱和状态。当三极管处于以上两种状态时即实现了开关功能。

简要说明控制电缆头的制作过程。

答案:控制电缆头制作分为：剥切外护层，剥切铅包，分芯、套色、绝缘三步进行。

简述热工报警系统中"试验"按钮的作用。

简述热工报警系统中"试验"按钮的作用。答案:热工报警系统中"试验"按钮的作用主要是检查报警系统装置设备是否正常。按下"试验"按钮，全部光字牌闪光或平光显示，并伴有音响，以此来判断设备是否正常。

单元机组协调控制系统所接受的外部负荷指令主要包括哪几种?

答案:外部负荷指令有三种：电网中心调度所负荷分配指令ADS、运行人员手动设定负荷指令和调频指令。

汽轮机监控系统的整套装置的调试可分为哪几部分?

答案:汽轮机监控系统的整套装置的调试可分为试验室调试、安装中的调试和安装后的调试3部分。

电缆敷设完毕后，对电缆固定有哪些具体要求?

电缆敷设完毕后，对电缆固定有哪些具体要求?答案:(1)垂直敷设，每个支架固定。(2)水平敷设，在电缆两端固定。(3)电缆拐弯处，穿越管两端固定。(4)进盘前300～400mm处、进接线盒及端子排前150～300mm处要固定。

对于由两台泵组成的互为备用的系统，在何种条件下启动备用泵?

答案:备用泵在以下任一条件出现时应启动：①运行泵跳闸；②泵出口母管水压低。

送风机功能组中的送风机在启动时，必须满足哪些条件?

送风机功能组中的送风机在启动时，必须满足哪些条件?答案:必须满足：(1)送风机液偶油冷却风机运行；(2)送风机入口挡板全关；(3)送风机液偶开度为0；(4)至少有1台引风机运行；

(5)送风机出口挡板全开。

简述顺序控制系统的调试步骤。

答案:(1)熟悉现场设备安装情况，检查一次仪表安装是否符合技术要求；(2)熟悉有关图纸资料，理解设计意图，了解有关逻辑原理；(3)检查控制系统软件；(4)检查控制回路接线；(5)测试各工况下，系统动作是否准确。

在DCS中，SCS系统的调试工作应达到什么目的?

答案:(1)确保所有SCS子系统所属的控制回路接线正确，信号正常，符合技术规范的要求；

(2)确保所有SCS子系统所属的控制系统硬件符合技术要求；(3)确保所有SCS子系统所属的控制系统软件功能正确，控制逻辑符合生产工艺运行的实际要求；(4)确保所有SCS子系统所属的操作画面符合技术要求，功能正常。

简述国际单位制的特点。

答案:(1)通用性，适合于任何科学技术领域。(2)简明性，规定每个单位只有一种名称和符号。

(3)实用性，国际单位都比较实用。

试说明电压与电位、电压与电动势间的相互关系。

答案:(1)电压是表明电场力做功能力大小的物理量；两点间电位差的大小即为电压。(2)电动势是表明电源力做功能力大小的物理量；电动势的方向与电压的方向相反。

二极管的主要参数有哪几个?

答案:主要参数有最大整流电流、反向电流、工作频率和最大反向工作电压。

如何分析随机误差?

答案:用概率论和数理统计来分析。

简述如何减少系统误差。

答案:提高测量仪器的等级，改进测量的方法，尽可能地改善测量的环境，减少环境对测量的影响。

简述热工信号的作用。

答案:在单元机组的有关参数偏离规定范围或发出某些异常情况时，通过显示设备引起运行人员注意，以便及时采取措施，避免事故的发生和扩大。

常用的自动报警装置主要有哪几部分组成?

答案:主要包括显示器、音响器和控制电路三大部分。

热工控制回路中常采用的一类控制开关的代号为LW-××…，试说明LW的含义。

答案:L的含义为主令电路，W的含义为万能。

何为开关量变送器的切换差?

答案:开关量变送器的切换差为被测物理量上升时开关动作值与下降时开关动作值之差。

程序控制系统由哪些组成项目?

答案:程序控制系统由开关信号、输入回路、程序控制器、输出回路和执行机构等部分组成。常用的计量方法有哪些?

答案:有直接计量法、间接计量法、微差计量法、补偿计量法、静态计量和动态计量法。

按照火力发电厂中热工信号使用的电源及音响动作情况，热工信号系统可分为哪几类?

答案:主要分3类，分别为交流不重复音响信号系统、交流重复音响信号系统和直流重复音响信号系统。

对于测量蒸汽流量的节流装置，在取压口应装设冷凝器。它的作用是什么?

答案:是使节流件与差压计之间的导压管中的被测蒸汽冷凝，并使正负导压管中的冷凝液面有相等的恒定高度。

热力发电厂中测量压力的意义是什么?

答案:压力是热力过程中的一个重要参数，准确地测量压力进而控制压力，对保证热力设备安全和经济运行有重要意义。如主蒸汽压力控制不好，汽压过高会使过热器和水冷壁承受不了，主蒸汽压力过低会使锅炉出力和汽轮机热效率下降。

什么是调节对象?

答案:被控的生产设备或生产过程称为调节对象。

可编程控制器输入卡件的功能是什么?

答案:可编程控制器的输入卡件将现场的信号转换成可编程控制器能够接受的电平信号。它必须首先有信号转换能力，同时必须有较强的抗干扰能力。

什么是顺序控制?

答案:所谓顺序控制，是根据生产过程的要求，按照一定的工艺流程，对开关量进行逻辑运算的控制。

火力发电厂采用程序控制装置有什么实际意义?

答案:采用程序控制后，运行人员只需通过一个或几个操作指令完成一个系统、一台辅机、甚至更大系统的启停或事故处理。因此可缩短设备的启动时间，提高设备运行的可靠性，减

轻操作人员的劳动强度。

火力发电厂中常用的顺序控制项目有哪些?

答案:火力发电厂常用的顺序控制项目有：锅炉定期排污、锅炉吹灰、锅炉燃烧器控制，化学水处理除盐，汽轮机自启停，凝汽器胶球冲洗，锅炉上煤、配煤等。

什么是反馈调节系统?

答案:反馈调节系统是最基本的调节系统，它按被调量与给定值的偏差进行调节，调节的目的是尽可能减少或消除被调量与给定值之间的偏差。

什么叫标准节流装置?

答案:所谓标准节流装置，是指有国际建议规范和国家标准的节流装置。它们的结构形式、适用范围、加工尺寸和要求、流量公式系数和误差等，都有统一规定的技术资料。

热电阻温度计有什么特点?

答案:热电阻温度计有以下特点：(1)有较高的精确度。(2)灵敏度高，输出的信号较强，容易测量显示和实现远距离传送。(3)金属热电阻的电阻温度关系具有较好的线性度，而且复现性和稳定性都较好。但体积较大，故热惯性较大，不利于动态测温，不能测点温。

顺序控制有哪些特点?

答案:顺序控制的特点主要有：(1)顺序控制主要是对有步序的操作进行自动控制。(2)顺序控制中的信号量基本上为开关量。(3)顺序控制中采用逻辑运算。

可编程控制器至少应包括哪几部分?各部分的功能是什么?

答案:可编程控制器在结构上主要包括：(1)处理器。是核心部件，执行用户程序及相应的系统功能。(2)存储器。存储系统程序、用户程序及工作数据。(3)输入输出卡件。是可编程控制器与现场联系的通道。(4)电源。向PLC系统各部分供电。(5)内部总线。PLC内部各部分相互联系的通道。

仪表检验报告需要哪些人签字?

答案:仪表检验报告需要检定员、班组技术员(班长)、车间技术员签字。

热工保护在机组运行过程中是如何工作的?

答案:热工保护是通过对设备的工作状态和机组的运行参数来实现对机组的严密监视。当发生异常时，及时发出报警信号，必要时自动启动或切除某些设备或系统，使机组维持原负荷或减负荷运行。当发生重大事故而危及机组运行时，应停止机组运行，避免事故进一步扩大。调节系统的扰动试验主要包括哪几种?

答案:调节系统的扰动试验主要包括：调节机构扰动、给定值扰动和甩负荷扰动试验。

电磁继电器和接触器是如何区分直流和交流的?

答案:电磁继电器是根据线圈中用直流电还是用交流电来区分的。接触器是依据主触点用来断开、合上直流负载还是交流负载区分的。

何为单元机组的快速甩负荷(即FCB)?

答案:(1)单元机组的FCB是指锅炉正常运行，而机、电方面发生故障时，机组降低或切除部分负荷。(2)FCB分三种情况：1)汽轮机自身故障；此时锅炉维持在最低负荷运行，而汽轮机跳闸并联锁发电机跳闸；2)发电机自身故障。此时锅炉维持在最低负荷运行，而发电机跳闸并联锁汽轮机跳闸；3)电网侧发生故障。此时单元机组维持最低负荷并自带厂用电运行。热电偶安装时，对安装位置有哪些要求?

答案:(1)热电偶安装位置应尽可能保持与地面垂直，以防止保护管在高温下变形。(2)在被测介质有流速的情况下，应使其处于管道中心线上，并与被测流体方向相对。(3)有弯道的应尽量安装在管道弯曲处。(4)必须水平安装时，应采用装有耐火粘土或耐热金属制成的支架加以支撑。

安装差压信号管路有哪些要求?

答案:(1)为了减少迟延，信号管路的内径不应小于8～12mm，管路应按最短距离敷设，但不得短于3m，最长不大于50m，管路弯曲处应是均匀的圆角。(2)为防止管路积水、积气、其敷设应有大于1∶10的倾斜度。信号管路为液体时，应安装排气装置；为气体时，应安装排液装置。(3)测量具有腐蚀性或黏度大的流体时，应设隔离容器。(4)管路所经之处不得受热源的影响，更不应有单管道受热和冻管道现象。

如何判断使用过并混在一起的铜-铜镍合金补偿导线和铜-康铜补偿导线?

答案:将补偿导线端头剥开，露出一段金属丝，再分别将它们的另一端绞接在一起，组成两支热电偶，使测量端加热，用UJ37型电位差计分别测量它们的热电势，其中热电势高的补偿导线是铜-康铜补偿导线，另一侧则是铜-铜镍合金补偿导线。

标准节流装置在使用过程中应注意什么?

答案:(1)必须保证节流装置的开孔与管道的轴线同心，并使节流装置端面与管道的轴线垂直。答案:(1)必须保证节流装置的开孔与管道的轴线同心，并使节流装置端面与管道的轴线垂直。

(2)在节流装置前后两倍于管径的一段管道内壁上，不得有任何突出部分。(3)在节流装置前后必须配制一定长度的直管段。(4)若采用环室取压方式则安装时，被测介质的流向应与环室的方向一致。(5)使用差压测量仪表时，必须使被测介质充满管路。

何为障碍？异常？未遂？

答案:企业的生产现场，无论从人的角度，还是从物质方面来看，阻碍生产顺利进行，但又未构成事故的行为，称为障碍。所有生产设备在运行、备用准备加入运行或检修中，由于人员操作、检修、试验工作不当造成一切不正常情况，但未构成事故、障碍的，称为异常。情节严重的认定为严重异常。一切足以引起事故、障碍、异常的错误行为及危及人身、设备安全而侥幸未构成者，均属未遂，情节严重的认定为严重未遂。

怎样选择调节阀？

答：选择调节阀要按配管的情况和阀的工作特性选择阀的结构特性，以达到调节回路的总放大系数在调节系统的整个可调范围内保持不变，即使调节对象和调节阀的特性互相补偿使用使总的特性为一近似的线性。

直流锅炉的调节特点？

答：直流锅炉结构上的特点是没有汽包。当燃烧率和给水量的比例发生变化时，加热、蒸发、过热受热面的界限会发生移动。由此带来的主要调节特点是给水调节与燃烧率调节密切相关。不论动态或静态（特别是静态）必须保持燃烧率与给水量保持适当比例，共同协调变化满足负荷变化的要求，同时保持微过热汽温为给定值。

给水自动调节系统的基本方案有哪些？

答：(1) 单冲量给水自动调节系统；

(2) 双冲量给水自动调节系统；

(3) 三冲量给水自动调节系统；

(4) 串级三冲量给水自动调节系统。

给水调节系统对给水调整门有何要求？

答：（1）调整门在全开时，在额定给水压力下，其最大流量应为额定负荷下给水流量的120%；（2）调整门在全关时，漏流量应小于调整门最大流量的10%；

（3）调整门特性曲线的线性工作段应大于全行程的70%，其回程误差不大于调整门最大流量的3%；

（4）调整门的死行程应小于全行程的5%。

再热汽温调节的基本方案有哪些？

答：（1）以烟气侧调节为主要手段的再热汽温调节系统。

（2）以汽—汽热交换器为调节手段的调节系统。

（3）以喷水减温为手段的串级调节系统

C在锅炉汽温调节系统中，为什么选取减温器后的汽温信号作为导前信号？

答：减温器后的汽温信号作为局部反馈信号，可以通过各种动态关系反应干扰作用，是它们的间接测量信号，它比主蒸汽温度能够提前反映减温水的扰动

温度自动调节系统在投入前应做哪些试验？

答：温度自动调节系统在投入前应做好过热蒸汽温度动态特性试验、再热蒸汽温度温度动态特性试验和减温水调整门静态特性和动态特性的试验。

减温调节系统对减温调整门有何要求？

答：（1）调整门的最大流量应满足锅炉最大负荷要求，并约有10%的裕量；

（2）调整门的漏流量应小于其最大流量的10%；

（3）调整门的特性曲线应呈线性；工作段应大于70%，其回程误差应小于最大流量的3%；（4）调整门的死行程应小于全行程的5%。

锅炉燃烧自动调节的任务是什么？

答：（1）保持锅炉汽压为给定值；

（2）保持燃烧过程的经济性，保持炉膛过剩空气系数为最佳；

（3）调节引风量，使之与送风量相配合，保持炉膛压力为给定值。

评价燃烧自动调节的基本原则是什么？

答：（1）要迅速适应负荷变化的需要并保持主汽压不致波动太大；

（2）要能迅速消除燃烧率的自发扰动；

（3）要能在动态和静态时保证燃烧过程经济。

单元机组协调控制系统的任务是什么？

答：（1）根据机组的运行状态和调节任务选择调节负荷的方式和外部的负荷指令。

（2）对外部负荷指令进行处理，使之与机炉运行状态以及变负荷能力相适应，并发出机炉协调动作的指令，分别送到锅炉调节系统和汽机调节系统中去

一个协调控制系统一般由几个部分组成？每一部分起什么作用？

答：协调控制系统一般由功率指令处理装置和机炉主控制器两大部分组成。其中，功率指令处理装置完成对负荷指令变化率和起始变化幅度的限制；计算出机组实际可能允许的出力，当机组负荷要求超过实际可能允许的出力时，对负荷要求进行限制，即进行最高负荷限制；当机组辅机发生故障时，为了保证机组正常运行，不管此时电网对机组负荷要求多大，都能把机组负荷降到适当水平。另外，机炉主控制器的作用是接受负荷指令处理装置的功率给定指令，发出汽机调节阀开度及锅炉燃烧率指令，并能根据机组运行情况，对不同的控制方式进行切换。

单元制运行机组的“机跟炉”和“炉跟机”运行方式有什么特点？各使用于什么工况？答：单元制运行机组的“机跟炉”运行方式具有汽压稳定，但适应负荷能力差的特定，而“炉跟机”运行方式则正好相反，具有适应负荷能力强，而汽压波动大的特点。前者适应于炉有故障的工况，而后者适应于机有故障的工况。

DEH控制系统的基本功能有哪些？

答：从整体看DEH调节系统有四大功能

（1）汽轮机自动程序控制（A TC）功能；

（2）汽轮机的负荷自动调节功能；

（3）汽轮机的自动保护功能；

（4）机组和DEH系统的监控功能。

EH供油系统由哪些部件组成？

答：EH供油系统它是由油泵.油箱、油箱控制组件、蓄能器、冷油器、滤油器和EH油再生

装置等部件组成。由于系统部件采用组合结构的型式，因而结构紧凑，并显著地提高了供油系统的可靠性。

线性位移差动变送器（LVDT）的作用是什么？

答：LVDT的作用是把油动机活塞的位移（同时也代表调节汽阀的开度）转换成电压信号，反馈到伺服放大器前，与计算机送来的信号相比较，其差值是经伺服放大器功率放大并转换成电流值后，驱动电液伺服阀、油动机直至调节汽阀。当调节汽阀的开度满足了计算机输入信号的要求时，伺服放大器的输入偏差为零，于是调节气阀处于新的稳定位置。

热工保护信号有哪些信号摄取方法？

答：热工保护信号的信号摄取方法有：

(1) 单一信号法；

(2) 信号串联法；

(3) 信号并联法；

(4) 信号串并联法；

(5) “三取二”信号法；

(6) 信号表决法；

(7) 信号的多重摄取法。

什么是信号串并联法？

答：为了综合信号串联后误动作故障率大大降低和信号并联后拒动作故障率降低的优点，将两个信号先进行串联，然后进行并联。这样信号串并联后的信号单元的误动作率或拒动作率均大大减小。

什么是RB？

答：当锅炉的主要辅机(如给水泵、送风机、引风机)有一部分发生故障时，为了使机组能够继续安全运行，必须迅速降低锅炉及汽轮发电机的负荷。这种处理故障的方法，称为锅炉快速切回负荷RB(Run Back)保护。

锅炉炉膛正压保护动作定值和负压保护动作定值应根据什么原则来选择和计算？

答：选择和确定锅炉炉膛正压保护动作定值和负压保护动作定值的原则，是根据锅炉的结构形式、使用管材以及炉膛和刚性梁的设计强度来确定。一般压力测点选在炉膛出口，可用压力开关提供信号，开关动作值比正常运行时的压力值要高900--1900pa。

锅炉点火启动前为什么要清扫炉膛？

答：大型锅炉炉膛爆炸危害极大。这是由于炉膛中过量的燃料和空气在点燃的瞬间容积增大而引起的。锅炉在停止运行的过程中，由于燃料输送系统阀门不严，炉膛和尾部烟道可能聚集可燃物质。所以在锅炉点火前，要按设计清扫程序，用大于30%总风量的风量吹扫炉膛和尾部烟道5分钟，不经清扫，不能点火。

为什么要设汽轮机轴向位移保护？

答：为了提高汽轮机的效率，汽轮机级间间隙设计的都很小，而轴向间隙是靠转子的推力盘及推力轴承固定的，在启动和运行中一旦轴向过大，就会造成推力轴承磨损，发生转子向前或向后串动，严重时发生转子与静子碰撞，损坏设备。故对汽轮机转子的轴向位移要进行监视。当轴向位移发生危险值时，保护动作，立即自动停机。

简述电涡流传感器的特点。

答：电涡流检测技术是一种非接触式测量技术。由于电涡流传感器具有结构简单、灵敏度高、测量线性范围大，不受油污介质的影响，抗干扰能力强等优点，所以在各个工业部门得到广泛应用。火电厂汽轮机组的轴向位移、振动、主轴偏心度的测量已广泛采用电涡流传感器，它还可测量压力、温度、转速、电导率、厚度、尺寸等参数，此外还可用来探测金属材料表面的缺陷和裂纹。

为什么要设置除氧器水位保护？

答：除氧器用于除去锅炉给水中的溶解气体，以防止设备的腐蚀，同时又是回热系统中的一个混合式加热器，并用之回收疏水，以减少汽水损失。

除氧器在运行中应监视的项目有：溶解氧、压力、温度和水位等。其中水位不正常需要保护，除氧器水位的稳定，是保证给水泵安全运行的重要条件，在正常运行中，除氧器内的水位应保持在水位计的2/3--3/4范围内，水位过高将引起溢水管大量跑水，溢流管排不及时则会造成除氧塔振动，推气管发生水击及振动，严重时造成汽轮机抽气管返水事故。水位过低，一旦补水不及时，将造成水箱水位及时下降引起给水泵入口压力降低而汽化，严重影响锅炉上水，甚至造成停机停炉事故。

轴向位移、胀差和热膨胀表误差怎样规定？

答：对于轴向位移表，误差应不超过测量范围的±3％。

对于胀差表和热膨胀表，误差应不超过测量范围的±4％。

热电偶有哪4个基本定律？

（1）均质导体定律。

（2）中间导体定律。

（3）参考电极定律。

（4）中间温度定律。

压力表在投入使用前应做好哪些工作？

（1）检查一、二次门，管路及接头处应连接正确牢固；二次门、排污门应关闭，接头锁母不渗漏，盘根填加适量，操作手轮和紧固螺栓与垫圈齐全完好。

（2）压力表及固定卡子应牢固。

（3）电接点压力表应检查和调整信号装置部分。

试写出3种标准节流装置，并写出它们的取压方式。

（1）标准孔板，它的取压方式是角接取压和法兰取压。

（2）标准喷嘴，它的取压方式是角接取压。

（3）长颈喷嘴，它的取压方式是角接取压。

影响热电偶稳定性的主要因素有哪些？

影响热电偶稳定性的主要因素有：

（1）热电极在使用中氧化，特别是某些元素在使用中选择性地氧化和挥发。

（2）热电极受外力作用引起形变所产生的形变应力。

（3）热电极在高温下晶粒长大。

（4）热电极的沾污和腐蚀。

变送器的检修检查项目有哪些？

（1）一般性检查。

（2）绝缘检查。

（3）调校前校验。

（4）变送器密封性检查。

（5）差压变送器静压误差试验。

铂热电阻的引出线除二线制外，还采用三线制和四线制，其目的是什么？

铂热电阻采用三线制的目的是为了减小热电阻与测量仪表（测量桥路）之间连接导线电阻的影响，以及导线电阻随环境温度变化而变化所带来的测量误差。采用四线制测量可以消除连接导线电阻的影响。

锅炉跟随汽轮机控制方式的基本原理是什么？

锅炉跟随汽轮机控制方式的基本原理是：当负荷要求指令变化时，通过汽轮机主控制器，先

改变主蒸汽调节阀的开度，改变进入汽轮机的蒸汽流量，使发电机输出功率迅速满足负荷要求指令的要求，调节阀开度改变后，锅炉出口的主蒸汽压力随即变化。

汽轮机跟随锅炉控制方式的基本原理是什么？

汽轮机跟随锅炉控制方式的基本原理是：当负荷要求指令变化时，通过锅炉主控制器，首先改变进入锅炉的燃烧率（通过锅炉的其他控制系统相应改变送风量、引风量、给水量等），待燃烧率改变后引起蒸汽量、蒸汽压力相应变化后，再通过汽轮机主控制器去改变蒸汽调节阀门的开度，改变进入汽轮机的蒸汽流量，使机组输出功率变化以适应改变了的负荷要求指令。

压力测量仪表的取样管路敷设时，应遵循哪些原则？

为了保证正确的传递压力信号，连接导管除要求不堵不漏外，还应尽可能短。当取样管穿过挡板、平台、楼板或靠近金属构件时，应注意防止碰撞、摩擦引起的机械损伤，并需要定期进行必要的检查。取样管敷设应有一定斜度，不可忽高忽低，以利排出凝结水或气体。

对屏蔽导线（或屏蔽电缆）的屏蔽层接地有哪些要求？为什么？

屏蔽层应一端接地，另一端浮空，接地处可设在电子装置处或检测元件处，视具体抗干扰效果而定。若两侧均接地，屏蔽层与大地形成回路，共模干扰信号将经导线与屏蔽层间的分布电容进入电子设备，引进干扰，而一端接地，仅与一侧保持同电位，而屏蔽层与大地构成回路，就无干扰信号进入电子设备，从而避免大地共模干扰电压的侵入。设备厂家有明确要求的除外。

19. 试述投入调节系统的一般步骤

投入调节系统前必须充分做好准备工作，最好能配备快速记录仪，记录主参数、调节器输出、阀位信号、介质流量及主要扰动参数。

(1)将调节器参数设置得比较保守一些，即比例带大一些，积分时间大一些，微分时间小一些。

(2)在生产过程参数比较稳定情况下(若偏离给定值较多，可以进行手动操作)，即主参数、阀位、介质流量、干扰等都比较稳定情况下，将手动操作切到自动调节。

(3)投入自动后，要观察调节器输出、阀位、介质流量、主参数的变化情况。一般情况下，由于参数设置保守，不会有大的动作，若投入自动后变化很大，应立即切除并进行检查。14. 试述比例、积分、微分三种调节规律的作用各是什么? 其调整原则是什么?

比例调节规律的作用是，偏差一出现就能及时调节，但调节作用同偏差量是成比例的，调节终了会产生静态偏差(简称静差)。

积分调节规律的作用是，只要有偏差，就有调节作用，直到偏差为零，因此它能消除偏差。但积分作用过强，又会使调节作用过强，引起被调参数超调，甚至产生振荡。

微分调节规律的作用是，根据偏差的变化速度进行调节，因此能提前给出较大的调节作用，大大减小了系统的动态偏差量及调节过程时间。但微分作用过强，又会使调节作用过强，引起系统超调和振荡。

这三种调节规律的调整原则是：就每一种调节规律而言，在满足生产要求的情况下，比例作用应强一些，积分作用应强一些，微分作用也应强一些。当同时采用这三种调节规律时，三种调节作用都应当适当减弱，且微分时间一般取积分时间的1／4～1／3。

15. 试述一个调节系统在试投时应进行哪些动态试验?

动态试验一般有调节阀门特性试验、调节对象飞升特性测试及扰动试验。前两项试验在试投前进行；试投时的扰动试验，主要是检验调节品质及进一步修改参数。

扰动试验的项目一般有：①给定值扰动；②内部扰动(调节量扰动)；③外部扰动(负荷扰动) 。通过这几种扰动，观察和记录被调量的变化情况，根据超调量、过程时间、衰减率等来修改

调节器的整定参数。

如果补偿导线选错或极性接反，对测量结果会带来什么影响?

因为各种型号的补偿导线，其热电特性不一样，在同一温度下，补偿电动势的大小也不一样，如果补偿导线选错或极性接反，不仅不能起到补偿作用，反而会抵消部分热电势。例如，使用铂铑10-铂热电偶时，错用了镍铬-镍硅热电偶的补偿导线，若极性接正确，将造成过补偿，使仪表指示偏高，若极性接反，则造成欠补偿，使仪表指示偏低。同样若补偿导线选对了，但极性接反了，同样会造成欠补偿，使仪表指示偏低。所以补偿导线选错或接反，会造成错误的测量结果，给生产带来损失。

安装节流件时，为什么要特别注意避免垫片凸入管道内?

密封垫片凸入管道内，是违反流量规程中节流装置的安装条件规定的，将造成无法估量的误差。因为垫片凸入管道内后，将完全改变流束原来应有的收缩状态，引起了流量系数的很大变化。此外垫片内缘粗糙程度不同，流量测量误差也不相同。所以，垫片凸入管道后将对流量测量造成无法估计的误差，应该绝对避免。

差压变送器在测量不同介质的差压时，应注意哪些问题?

(1)测量蒸汽流量时，一般应装冷凝器，以保证导压管中充满凝结水并具有恒定和相等的液柱高度。

(2)测量水流量时，一般可不装冷凝器。但当水温超过150℃且差压变送器内敏感元件位移量较大时，为减小差压变化时正、负压管内因水温不同造成的附加误差，仍应装设冷凝器。

(3)测量粘性或具有腐蚀性的介质流量时，应在一次门后加装隔离容器。

(4)测量带隔离容器、介质和煤气系统的流量时，不应装设排污门。

影响热电偶稳定性的主要因素有哪些?

影响热电偶稳定性的主要因素有：

(1)热电极在使用中氧化，特别是某些元素在使用中选择性的氧化和挥发；

(2)热电极受外力作用引起形变所产生的形变应力；

(3)热电极在高温下晶粒长大；

(4)热电极的沾污和腐蚀

什么是执行器的死区？运行中如果执行机构存在死区，可能会造成什么后果？

答：所谓执行器的死区，是指当执行机构的输入信号较小时，执行机构不动作，只有当执行机构的输入信号到一定值时，执行机构才动作。

执行机构的死区现象过于严重时，可能导致调节系统产生振荡，使调节品质下降。

为什么积分环节容易引起被调量的振荡？

答：积分调节规律能消除被调量的静态偏差，这是它的最大优点。但是积分调节规律与被调量变化速度的大小和方向有差，只要有偏差，调节器就动作，这是积分作用在调节中造成过调现象的根本原因，因此，容易产生过调。过调的结果扩大了被调量与给定值的差值，此偏差反过来又使积分作用进一步进行，引起振荡。

新投入和锅炉每次大修后使用的给水调节门有何质量要求？

答：（1）调节门全开时，在额定给水压力下，其最大流量应约为额定负荷下给水流量的120%；（2）调节门全关时，漏流量应小于调节门最大流量的10%；

（3）调节门特性曲线的线性工作段大于全行程的70%，其回程误差不大于调节门最大流量3%；

（4）调节门的死行程应小于全行程的5%。

给水系统中水位、蒸汽流量和给水流量三个信号的正确方向是什么？

答：给水系统中水位、蒸汽流量和给水流量三个信号的正确方向是：水位为“+”，水位升高，平衡容器输出差压减小，变送器输出电流减小，阀门应关小。蒸汽流量“+”，当蒸汽

流量信号增大时，差压变送器输出电流增大，应开大给水阀门。给水流量为“-”，当给水流量增大时，应关小阀门，以稳定给水流量。

热工仪表校验后应达到哪些基本要求？

答：仪表校验后，应达到下列要求，否则应进行调整：

（1）基本误差不应超过该仪表的允许误差；

（2）变差不应超过该仪表的精确度等级值的1／2；

（3）应保证始点正确，偏移值不超过基本误差的1／2；

（4）指针在整个行程中应无抖动、摩擦、跳跃等现象；

（5）电位器或调节螺丝等可调装置，在调校后应留有余地；

（6）仪表附有电气接点装置时，其控制接点动作应正确。仪表校验后应加封印。

使用兆欧表检查绝缘时应注意哪些问题？

答：（1）首先根据被测对象选用适当的电压等级的兆欧表（一般选用550V兆欧表）；

（2）测量时被测电路要切断电源；

（3）带电容的设备测量前后均需放电；

（4）兆欧表的引线应为绝缘良好的多股软线；

（5）摇把转动速度为120r/min左右，不能倒摇。

简述产生误差的原因？

答：造成测量误差的原因有：①测量方法引起的误差；②测量工具、仪器引起的误差；③环境条件变化所引起的误差；④测量人员水平和观察能力所引起的误差；⑤被测对象本身变化所引起的误差。

简述标准节流装置的选型原则。

答：节流装置选型，应综合考虑流体条件、管道条件、压损和运行准确度等要求。具体有：（1）必须满足测量准确度要求；

（2）压力损失不应超过规定要求；

（3）前后直管段应满足规定要求；

（4）在满足测量精度的条件下，尽可能选择结构简单、价格便宜的节流装置；

（5）要考虑安装地点流体对节流装置磨损和脏污条件；

（6）要求现场安装方便。

简述热电阻在使用中应注意的事项。

答：（1）为了减小环境温度对线路电阻的影响，工业上常采用三线制连接，也可以采用四线制连接。

（2）热电阻引入显示仪表的线路电阻必须符合规定值，否则产生将产生系统误差。

（3）热电阻工作电流应小于规定值（工业用时为6mA），否则将因为过大电流造成自热效应，产生附加误差。

（4）热电阻分度号必须与显示仪表调校时分度号相同。

影响热电偶稳定性的主要因素有哪些？

答：影响热电偶稳定性的主要因素有：

（1）热电极在使用中氧化，特别是某些元素在使用中选择性的氧化和挥发；

（2）热电极受外力作用引起形变所产生的形变应力；

（3）热电极在高温下晶粒长大；

（4）热电极的沾污和腐蚀。

标准节流装置由哪几部分组成？

答：①标准节流件及其取压装置；②节流件上游侧第一个阻力件和第二个阻力件；③下游侧第一个阻力件；④所有主件和附件之间的直管段。

试述实现单元机组协调控制的意义。

答案:(1)实现单元机组协调控制能提高机组对负荷指令的响应速度，有利于电网的安全经济运行。

(2)从单元机组而言，实现协调控制，可以保证机组主要运行参数稳定，监控和保护功能完善，提高了负荷大幅度升降时机组运行的安全性。

(3)实现协调控制，减少了操作，减轻了运行人员的劳动强度。

(4)实现协调控制，可减小运行参数偏差(尤其是主汽压力)，提高调节质量，提高机组经济效益。

试述为什么要维持除氧器水箱水位稳定?

答案:除氧器的下部是除氧水箱，它是用来储存锅炉给水的。水箱内的给水通过给水泵送到锅炉省煤器。维持除氧器水箱水位稳定，就是维持给水泵进口压力稳定，还有利于给水泵的安全运行(水位太低，可能使给水泵进口汽化)，同时可保证除氧效果(水位太高，可能淹没除氧头，影响除氧效果)。

当多台除氧器并列运行时，除氧器水箱之间均用水连通管接通，这对锅炉安全运行更为有利，但水箱之间容易造成水位波动，互相影响。因此，一般都要进行水位自动调节。

试述气动阀门定位器有哪些作用?

答案:气动阀门定位器接受调节器的输出信号，并将信号放大后去控制气动执行器；同时它又接受阀杆位移量的负反馈作用。所以说，定位器和执行器组成了一个闭环回路，使执行器的性能大为改善。

其主要作用如下：

(1)消除执行器薄膜和弹簧的不稳定性及各可动部分的干摩擦影响，提高了调节阀的精确度和可靠性，实现准确定位。

(2)增大执行器的输出功率，减小调节信号的传递滞后，加快阀杆移动速度。

(3)改变调节阀的流量特性。

试述比例、积分、微分三种调节规律的作用各是什么? 其调整原则是什么?

答案: 比例调节规律的作用是，偏差一出现就能及时调节，但调节作用同偏差量是成比例的，调节终了会产生静态偏差(简称静差)。

积分调节规律的作用是，只要有偏差，就有调节作用，直到偏差为零，因此它能消除偏差。但积分作用过强，又会使调节作用过强，引起被调参数超调，甚至产生振荡。

微分调节规律的作用是，根据偏差的变化速度进行调节，因此能提前给出较大的调节作用，大大减小了系统的动态偏差量及调节过程时间。但微分作用过强，又会使调节作用过强，引起系统超调和振荡。

这三种调节规律的调整原则是：就每一种调节规律而言，在满足生产要求的情况下，比例作用应强一些，积分作用应强一些，微分作用也应强一些。当同时采用这三种调节规律时，三种调节作用都应当适当减弱，且微分时间一般取积分时间的1／4～1／3。

试述串级调节系统有哪些特点?火电厂有哪些系统常采用串级调节?

答案:由两个调节器串联作用来使被调量恢复到等于给定值的系统，称为串级调节系统。它的特点是：

(1)系统中有两个调节器和两个变送器。

(2)系统中至少有两个调节回路，一个称为主回路(外回路)，一个称为副回路(内回路)。主回路中的调节器为主调节器，副回路中的调节器为副调节器。

(3)主回路一般是定值调节，且主调节器的输出作为副调节器的给定值，因此副回路是随动调节。

在火电厂中，常见的有水位串级调节系统；过热蒸汽温度调节系统；母管制并列运行锅炉燃

烧调节中主汽压力调节器与燃料调节器；单元机组采用汽轮机调速系统二次油压信号作前馈信号的汽压串级调节系统；采用引风机出力调节的负压校正串级调节系统等。

试述一个调节系统在试投时应进行哪些动态试验?

答案:动态试验一般有调节阀门特性试验、调节对象飞升特性测试及扰动试验。前两项试验在试投前进行；试投时的扰动试验，主要是检验调节品质及进一步修改参数。

扰动试验的项目一般有：①给定值扰动；②内部扰动(调节量扰动)；③外部扰动(负荷扰动) 。通过这几种扰动，观察和记录被调量的变化情况，根据超调量、过程时间、衰减率等来修改调节器的整定参数。

试述阀位反馈电流正向接入伺服放大器会出现什么情况?

答案:若阀位信号正向接入伺服放大器，则就形成了正反馈。投入自动时，电动执行器要全开到大于100%。如果这时调节器的输出也是正向接入伺服放大器，则电动执行器会很快全开到大于100%；即使把调节器的输出反向接入伺服放大器，也不能改变这一现象。

上述现象一般出现在安装接线错误或大修后改线有误时，查明原因并改正后，便可很快恢复正常。

试述对RZK-201型远方操作器应进行哪些维护工作? 检修后还可能出现哪些问题?

答案: 由于远方操作器动作较频繁，工作电流也较大，需要进行经常性的维护，主要注意以下几点：

(1)注意电磁启动器接线螺丝是否松动，并随时拧紧。

(2)定期擦拭电磁启动器的触点，以除去氧化层。

(3)定期擦拭终端开关的触点，以保证接触良好。

试述DFX-01型校验信号发生器的两组0～10mA信号源能否并联使用?

答案: 该仪表的两组0～10mA信号源是相互独立的，可以同时输出两个信号，切换开关只起分别测量两组信号大小的作用，不影响同时输出。两组0～10mA信号源可以并联输出，即可作为0～20mA的信号源，用以校验DDZ-Ⅲ型仪表、可编程调节器及信号制为4～20mA 的仪表。作0～20mA信号源使用时，其负载电阻仍为0～1.5kΩ。

试述使用DDZ-Ⅲ型仪表应注意哪些问题?

答案: 目前，火力发电厂大都已使用DDZ-Ⅲ型仪表。为了用好DDZ-Ⅲ型仪表，在使用中应注意下面一些问题：

(1)仪表的备用电源应采用蓄电池。

(2)同一个信号被两台以上仪表接受时，应采用并联接法(两台仪表输入并联)。

(3)信号源(与24V支流电源隔离)的负端应与24V电源的负端连接在一起。同一系统中有多台电源供电时，其负端也应连接在一起。

(4)电流输出类型的仪表(如调节阀、操作器等)若需要串接电流表时，应串接于信号线的正端(信号线的负端均接在一起)。

(5)在安全火花型防爆系统中，控制室与现场接线应选蓝色(以示区别)；布线时应使用单独走线槽，不得与控制室的其他走线置于同一走线槽内。

(6)系统需要接地时，应集中在电源箱处接地(只允许电源负端接地)，接地电阻应小于10Ω。对安全火花型仪表系统，其接地电阻应小于1Ω。

试述为什么送风调节系统中常采用氧量校正信号?

答案:锅炉燃烧过程的重要任务之一是维持炉内过剩空气稳定，以保证经济燃烧。炉内过剩空气稳定，对燃煤锅炉来说，一般是通过保证一定的风煤比来实现的，这种情况只有在煤质稳定时，才能较好地保持炉内过剩空气稳定，而当煤质变化，就不能保持炉内过剩空气稳定，不能保持经济燃烧。

要随时保持经济燃烧，就必须经常检测炉内过剩空气系数或氧量，并根据氧量的多少来适当

调整风量，以保持最佳风煤比，维持最佳的过剩空气系数或氧量。所以，送风调节系统常采用氧量校正信号。

值得注意的是，氧量信号也不是一个定值。根据锅炉的燃烧特点，在高负荷时，氧量要稍低一些，而低负荷时，氧量要稍高一些。因此，一个理想的氧量校正信号还必须用负荷进行修正，即根据负荷变化修正氧量的给定值。

试分析有一台20t／h锅炉，用差压变送器和开方器作流量指示，当蒸汽流量为2t／h时，为何开方器没有输出?

答案:首先要弄清孔板、差压变送器及开方器的输入／输出特性。

孔板的输入／输出特性为

qm＝0.5?ΔP?K

式中qm--蒸汽流量；

K--系数；

ΔP--孔板前后差压。

差压变送器的输入／输出特性为

I0∞ΔP

式中I0--差压变送器输出电流。

由上两式可得

qm＝0.5KI0

当I0＝0.1mA时，qm≈2.5t／h。

开方器的输入／输出特性为

I0＝10Ii×0.5

由于开方器的特性是输入电流越小，放大倍数越大，故仪表本身设计有小信号切除电路。什么叫分散控制系统?它有什么特点?

答案: 分散控制系统又称总体分散型控制系统，它是以微处理机为核心的分散型直接控制装置。它的控制功能分散(以微处理机为中心构成子系统)，管理集中(用计算机管理)。它与集中控制系统比较有以下特点：

(1)可靠性高(即危险分散)。以微处理机为核心的微型机比中小型计算机的可靠性高，即使一部分系统故障也不会影响全局，当管理计算机故障时，各子系统仍能进行独立的控制。(2)系统结构合理(即结构分散)。系统的输入、输出数据预先通过子系统处理或选择，数据传输量减小，减轻了微型机的负荷，提高了控制速度。

(3)由于信息量减小，使编程简单，修改、变动都很方便。

(4)由于控制功能分散，子系统可靠性提高，对管理计算机的要求可以降低，对微型机的要求也可以降低。

试述单元机组自动调节有什么特点?

答案:单元机组，即锅炉生产的蒸汽不通过母管，直接送到汽轮机，锅炉和汽轮机已经成为一个整体，需要有一个共同的控制点，需要锅炉和汽轮机紧密配合，协调一致，以适应外部负荷的需要。

单元机组，特别是有中间再热器的机组，当外部负荷变化时，由于中间再热器的容积滞后，使中低压缸的功率变化出现惯性，对电力系统调频不利，需要在调节系统上采取措施。

单元机组的动态特性与母管制差异较大。一般来讲，单元机组汽包压力、汽轮机进压力在燃烧侧扰动时变化较大，而蒸汽流量变化较小；母管制锅炉汽包压力变化小，而蒸汽流量变化较大。因此，单元机组汽压调节系统宜选用汽包压力或汽轮机进汽压力作为被调量，这同母管制锅炉差别较大(母管制的汽压调节系统一般采用蒸汽流量加汽包压力微分信号)。至于送风和引风调节系统，单元制同母管制差异不大。

什么是可编程调节器?它有什么特点?

答案:可编程调节器又称数字调节器或单回路调节器。它是以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序(编程)的方法来实现，故称为可编程调节器。其主要特点是：

(1)具有常规模拟仪表的安装和操作方式，可与模拟仪表兼容；

(2)具有丰富的运算处理功能；

(3)一机多能，可简化系统工程，缩小控制室盘面尺寸；

(4)具有完整的自诊断功能，安全可靠性高；

(5)编程方便，无须计算机软件知识即可操作，便于推广；

(6)通信接口能与计算机联机，扩展性好。

试简述单相异步电动机的工作原理。

答案:因单相电源无法产生旋转磁场，故一般单相异步电动机采用移相的方式(电容或阻尼)来产生旋转磁场。在旋转磁场的作用下，转子感应出电流并与旋转磁场相互作用产生旋转转矩，带动转子转动。

为什么工业自动化仪表多采用直流信号制?

答案:工业自动化仪表的输入／输出信号多采用直流信号，其优点有：

(1)在仪表的信号传输过程中，直流信号不受交流感应的影响，容易解决仪表抗干扰的问题。

(2)直流信号不受传输线路电感、电容的影响，不存在相位移问题，因而接线简单。

(3)直流信号便于模／数和数／模转换，因而仪表便于同数据处理设备、电子计算机等连接。

(4)直流信号容易获得基准电压，如调节器的给定值等。

气动执行机构有何特点?

答案:气动执行机构的特点有：

(1)接受连续的气信号，输出直线位移(加电／气转换装置后，也可以接受连续的电信号)，有的配上摇臂后，可输出角位移。

(2)有正、反作用功能。

(3)移动速度大，但负载增加时速度会变慢。

(4)输出力与操作压力有关。

(5)可靠性高，但气源中断后阀门不能保持(加保位阀后可以保持)。

(6)不便实现分段控制和程序控制。

(7)检修维护简单，对环境的适应性好。

(8)输出功率较大。

(9)具有防爆功能。

为什么把气动仪表信号压力的下限定为0.02MPa?

答案:作为气动仪表最基本的控制元件--喷嘴挡板机构，其特性曲线在输出压力接近最小和最大时的线性度很差，所以只能选取中间线性度较好的一段作为工作段，才能保证仪表的精确度，这一段的下限一般就是0.02MPa。此外，气动仪表所用的弹性元件很多，如膜片、膜盒、波纹管、弹簧等，它们都具有一定的刚度，起动点都有一定的死区。气动执行器的死区则更大一些。为了提高气动仪表的灵敏度，也需要将信号压力的下限定得高于零。所以就将整个气动仪表信号压力的下限定为0.02MPa。

采用直接电信号作传播信号有什么优缺点?

答案:采用直流电流信号作传输信号的优点有：

(1)以直流电流信号作传输信号时，发送仪表的输出阻抗很高，相当于一个恒流源，因此适于远距离传输。

(2)容易实现电流／电压转换。

(3)对仪表本身的设计而言，电流信号同磁场的作用容易产生机械力，这对力平衡式结构的仪表比较合适。

采用直流电流信号作传输信号的缺点有：

(1)由于仪表是串联工作的，当接入和拆除一台仪表时容易影响其他仪表的工作。

(2)由于仪表是串联工作的，变送接、调节器等仪表的输出端处于高电压下工作(几乎等于直流电源电压)，所以输出功率管易损坏。

(3)由于仪表是串联工作的，每台仪表都有自己的极性要求(正和负)，在设计和使用上不够方便。

燃烧调节系统中的主压力调节器和微分器各起什么作用?

答案:对于母管制锅炉，主压力调节器就是母管压力校正器，即当外部负荷变化时，母管压力变化，主压力调节器向各台锅炉发出调节燃烧量及风量信号并分配负荷，最后对母管压力进行校正。微分器主要反应汽包压力的变化，它是"热量"信号的一个组成部分，以消除来自燃烧侧的内部扰动。

对于单元制锅炉，主压力调节器主要是控制汽轮机的进汽压力。当外部负荷变化时，汽轮机主汽门前进汽压力变化，主压力调节器发出增减燃料量和风量信号，以适应外部负荷的要求。微分器也是用于反应汽包压力的变化，以消除来自燃料侧的内部扰动，起超前调节作用。在外扰时，汽包压力变化方向与汽轮机进汽压力变化方向一致，起加强调节作用，有利于改善在外扰下的汽轮机。

旁路系统在大型再热式机组中起什么作用?

答案:旁路系统在大型再热式机组中起了如下作用：

(1)回收工质(凝结水)和缩短机组起动时间，从而可以大大节省机组起动过程中的燃油消耗量；

(2)调节新蒸汽压力和协调机、炉工况，以满足机组负荷变化的有关要求，并可实现机组滑压运行；

(3)保护锅炉不致超压，保护再热器不致因干烧而损坏。

(4)同时能实现在FCB时，停机不停炉。

试述协调控制方式在单元机组中的作用

答案:协调控制是单元机组负荷控制的一种比较好的方案，它利用汽轮机和锅炉协调动作来完成机组功率控制的任务，是一种以前馈-反馈控制为基础的控制方式。

在机组适应电网负荷变化过程中，协调控制允许汽压有一定波动，以充分利用锅炉的蓄热，满足外界的负荷要求，同时在过程控制中，又能利用负的压力偏差适当地限制汽机调门的动作，确保汽压的波动在允许范围内。

另外，由于锅炉调节器接受功率偏差前馈信号，能迅速改变燃料量，使机组功率较快达到功率给定值。

影响蒸汽温度变化的因素有哪些?

答案:从自动调节的角度看，影响蒸汽温度(被调节参数)变化的有外扰和内扰两大类因素。外扰是调节系统闭合回路之外的扰动，主要有：蒸汽流量(负荷)变化；炉膛燃烧时，炉膛热负荷变化，火焰中心变化，烟气量及烟气温度变化(主要是送风量和引风量变化，或炉膛负压变化)；制粉系统的三次风送入炉膛，在启停制粉系统时要影响蒸汽温度变化；当过热器管壁积灰或结焦时，影响传热效果，也要影响蒸汽温度变化。

内扰是调节系统闭合回路内的扰动，主要有减温水量变化(给水压力变化、启停给水泵等) 、给水温度变化(影响减温效果)等。

试述与模拟调节相比，数字调节系统有什么特点?

答案:数字调节应用了微处理机等先进技术，它具有信息存储、逻辑判断、精确、快速计算

等特点。具体讲，有以下几点：

(1)从速度和精确度来看，模拟调节达不到的调节质量，数字调节系统比较容易达到。

(2)由于数字调节具有分时操作的功能，所以一台数字调节器可以代替多台模拟调节器，如现在生产的多回路数字调节器、多回路工业控制机等。

(3)数字调节系统具有记忆和判断功能，在环境和生产过程的参数变化时，能及时作出判断，选择最合理、最有利的方案和对策，这是模拟调节做不到的。

(4)在某些生产过程中，对象的纯滞后时间很长，采用模拟调节效果不好，而采用数字调节则可以避开纯滞后的影响，取得较好的调节质量。

(5)对某些参数间相互干扰(或称耦合较紧密)，被调量不易直接测试，需要用计算才能得出间接指标的对象，只有采用数字调节才能满足生产过程的要求。

采用计算机的控制系统为什么要有阀位反馈信号?

答案:阀位信号最能反映计算机控制系统的输出及其动作情况，而计算机的输出与阀位有时又不完全相同(在手操位置时)，把阀位信号反馈到计算机，形成一个小的闭环回路，其主要用途有：

(1)作为计算机控制系统的跟踪信号。计算机控制系统与一般的调节系统一样，都有手动操作作为后备，由手动操作切向计算机控制时，阀位和计算机输出不一定相同，为了减小切换时的干扰，必须使计算机输出跟踪阀位，所以要有阀位反馈信号。

(2)作为计算机控制系统的保护信号。计算机控制系统的优点之一是逻辑功能强。引入阀位反馈信号，可以根据阀位设置上下限幅报警，以监视计算机的输出；阀位与计算机输出的偏差报警，以监视阀位回路或计算机输出；根据阀位，作为程控切换的依据等保护功能。

比例积分调节器和比例微分调节器各有何特点?

答案:比例积分调节器能消除调节系统的偏差，实现无差调节。但从频率特性分析，它提供给调节系统的相角是滞后角(－90°)，因此使回路的操作周期(两次调节之间的时间间隔)增长，降低了调节系统的响应速度。

比例微分调节器的作用则相反。从频率特性分析，它提供给调节系统的相角是超前角(90°)，因此能缩短回路的操作周期，增加调节系统的响应速度。

综合比例积分和比例微分调节的特点，可以构成比例积分微分调节器具(PID)。它是一种比较理想的工业调节器，既能及时地调节，以能实现无差调节，又对滞后及惯性较大的调节对象(如温度)具有较好的调节质量。

怎样调整电信号气动长行程执行机构的零点和量程?

答案:在调整零点及量程前，应先调整滑阀的阀杆位置。在气缸上下部分各接一块压力表，卸下小滑阀的两个输出管。调整大滑阀上下螺丝，使气缸活塞两端的压力大致相等。装回小滑阀的两个输出管。调方向接头，改变小滑阀的阀杆位置，仍使气缸活塞两端压力相等。输入信号电流为4mA时，调整调零弹簧，使活塞停止在动作动点(正作用机构活塞起始位置在全行程的最低点，反作用机构则在最高点)。

当输入电流为4～20mA时，活塞应走完全行程达到终点。如行程与输入电流不符，则应调节反馈弹簧在反馈弧形杠杆上的位置，以改变系统的放大系数。当信号满值而行反之，应增大反馈量。

以上各项调整步骤间互有影响，因此要反复进行多次，以使各项指标均达到合格。

在现场整定调节器参数时应注意哪些问题?

答案:整定调节器参数是一项十分细致的工作，既要知道调节器参数对生产过程的影响，又要经常观察生产过程运行情况，做到不影响生产，又要把调节器参数整定好。一般应注意以下几个问题：

(1)用各种方法得到的整定参数值都是一个范围，一定要根据生产实际情况进行现场修改。

(2)整定调节器参数最好在生产过程工况比较稳定时进行，除了适当地人为给予扰动外，最好通过较长期地观察生产过程自然的扰动来修改调节器参数(最好接一只快速记录表)。(3)人为施加扰动，一般有内扰、外扰和给定值扰动三种。给定值扰动对生产过程影响较大，一定要控制好其扰动量，内扰和外扰时也要注意扰动量大小。施加一次扰动后，一定要等待一段时间，观察被调参数的变化情况，在未弄清情况时，不要急于加第二次扰动。

(4)对于PID调节器，要考虑参数间的相互干扰。按整定方法得到的调节器参数值不是调节器参数的实际刻度值，要用调节器相互干扰系数加以修正后才是实际刻度值。

(5)整定参数时，要考虑调节对象和调节机构的非线性因素。若非线性严重，整定参数要设置得保守一些。

(6)整定时，要考虑生产过程的运行工况。一般讲，调节器参数的适应范围是经常运行的工况。若运行工况变化很大时，调节器参数就不适应了。这不是调节器参数未整定好，而是参数适应范围有限，要解决这一问题需采用自适应控制。

差压变送器在测量不同介质的差压时，应注意哪些问题?

答案:(1)测量蒸汽流量时，一般应装冷凝器，以保证导压管中充满凝结水并具有恒定和相等的液柱高度。

(2)测量水流量时，一般可不装冷凝器。但当水温超过150℃且差压变送器内敏感元件位移量较大时，为减小差压变化时正、负压管内因水温不同造成的附加误差，仍应装设冷凝器。

(3)测量粘性或具有腐蚀性的介质流量时，应在一次门后加装隔离容器。

(4)测量带隔离容器、介质和煤气系统的流量时，不应装设排污门。

锅炉燃烧自动调节的任务有哪些?

答案:锅炉燃烧过程自动调节与燃料种类、制粉系统设备、燃烧设备及运行方式有密切关系。

(1)对大多数燃煤且有中间储仓的母管制锅炉，其燃烧自动调节的任务是：

1)在外部负荷变化时，由主调节器指挥各台锅炉及时调节燃料量，共同维持母管压力在给定值，并按预定的比例(经济负荷)分配各台锅炉的负荷。

2)根据外部负荷变化(或燃料量变化)，使送用量同燃料量保持恰当比例，或使烟气含氧量为最佳值，以保证锅炉经济燃烧。

3)在送风量变化的同时，自动调节引风量，以维持炉膛负压在给定值，保证锅炉安全经济运行。

(2)对大多数单元制运行锅炉，其燃烧调节方式可能有三种，即炉跟机方式、机跟炉方式和机炉协调方式。

MZ-Ⅲ型组装仪表的监控组件有什么作用?

答案:为了保证系统的安全，对主设备和仪表装置都要进行监视，当出现异常情况时还必须通过监控组件采取有效的保护措施，这就是监控组件的主要作用。为此，它必须具备以下功能：

(1)对生产设备的运行参数、安全连锁，控制设备的运行条件等进行监视。

(2)发生故障时，能进行声光报警和指示故障的部位及性质。

(3)发生故障时，能解除自动，实现自动到手动的切换，实现执行机构自动"保位"。

(4)故障消除前，能拒绝任何新的自动指令送入调节系统。

(5)能防止运行人员可能出现的某些误操作。

直流锅炉自动调节的任务有哪些?

答案:直流锅炉在结构上与汽包锅炉有很大差别，但其自动调节的任务基本相同，即保证机组安全经济运行。具体的说有：

(1)维持锅炉出口主蒸汽压力和温度等参数为额定值；

(2)使机组满足外界负荷要求；

(3)使机组在最高效率下运行；

(4)维持炉膛负压稳定。

直流锅炉由于各段受热面之间没有明显的分界面，除了维持锅炉出口蒸汽参数外，还需要维持各中间点的温度和湿度稳定，这是直流锅炉不同于汽包锅炉的特殊任务。只有维持中间点温度稳定，才能使出口蒸汽温度稳定，同时有利于金属管道的安全运行。维持中间点湿度稳定，才能使直流锅炉的过渡区(即蒸发段)稳定，有利于锅炉的安全运行。

气动仪表经常出现压力脉冲干扰，应采取什么措施?

答案:气动仪表(如压力、差动变送器)以及脉冲管路上的压力表经常处于压力脉冲干扰下，会降低仪表的精确度和使用寿命，也不利于自动调节，有时还无法投入自动调节系统。

若经常出现压力脉冲干扰，最简便的方法是加大管路系统的阻尼，即在气动仪表和压力表的输入端加气阻、气容构成的滤波器(相当于电路中的电阻、电容组成的滤波器)，以加大时间常数。根据现场情况，气阻可选用不锈钢管、铜管或玻璃管等，内径＝1mm，长度50～100mm；气容可用铁管或聚氯乙烯硬塑料管，内径＝50～120mm，长度100～140mm。

滑差电机的电磁转差离合器发生卡涩后，会出现什么现象?应怎样处理?

答案:转差离合器发生卡涩后，可能出现给粉机转速偏高且控制不灵活，即转速与手操信号不呈线性关系。卡涩严重时，则可能完全失控。

卡涩一般是因为转差离合器的电枢与磁极之间的气隙中积有煤粉、尘埃等杂物，造成机械部分变位，使离合器的电枢与磁极间产生摩擦所致。再出现卡涩时，须停运转差离合器，然后进行检查和清洗。

按热工典型阶跃响应曲线的变化特点划分，热工对象可分为哪两大类?说明其变化特点。答案:可分为有自平衡能力对象和无自平衡能力对象两大类。

热工对象典型阶跃响应曲线的变化特点是一开始被调量并不立即有显著变化，而在最后阶段，被调量可能达到一平衡值，也可能被调量不断变化而其变化速度趋近等于一数值。前者称为对象有自平衡能力，后者称为对象无自平衡能力。

试概要说明火电厂的计算机控制。

答案:在火电厂运行生产过程中的各种参量经过传感器以后，变成系统中统一电平的模拟量信号，再经过输入子系统，转换成计算机所需的数字量，由输入接口传送给计算机，计算机经过运算处理后，将判断的结果经过输出接口送到输出子系统，转换成与调节对象相匹配的模拟电信号，以控制对象，这样的过程就是计算机控制。

试述分散控制系统的分散概念与模拟系统的分散概念有什么区别?

答案:分散控制系统的分散概念是对集中型计算机控制系统而言的，即为了避免上位计算机(通常是小型计算机)结构的不安全而设计的多微机子系统(或基本控制系统)，它能在上位计算机故障时，独立完成控制功能。

模拟系统的分散概念是指模拟控制仪表采用功能分离的组件结构，分离的目的是为了组成各种不同功能的控制回路，分离(或分散)的组件不能独立完成控制功能。

试述全面质量管理(TQM)与ISO9000标准有哪些不同点?

答案: (1)TQM强调广义质量；ISO9000是仅与产品有关的质量。

(2)TQM是以人为中心的质量管理；ISO9000是以标准为基础的质量管理。

(3)TQM追求超过用户期望；ISO9000要求符合标准。

(4)TQM重在信誉；ISO9000重在证据。

(5)TQM强调经营哲理；ISO9000是固定的质量体系模式。

(6)TQM注重激励创造性；ISO9000要求遵守程序文件。

质量管理小组的任务是什么?

答案:任务有以下几个方面：①抓教育，提高质量意识；②抓活动，不断提高成果率；③抓
