常用输送带类型与规格与数据计算
输送带的选型计算办法
输送带的选型计算办法引言输送带是工业生产中常用的一种物料输送工具，它的选型计算非常重要。
选用适当的输送带可以提高物料输送效率，减少能源消耗，降低设备维护成本。
本文介绍了输送带选型计算的基本方法和步骤。
选型计算步骤步骤一：确定输送带的工作条件在选型计算之前，首先需要明确输送带的工作条件。
主要包括以下几个方面的参数：- 输送物料的性质和物料密度- 输送物料的流量和输送速度- 输送带的宽度和长度- 输送带的角度和倾角步骤二：计算输送带的选型参数在确定了输送带的工作条件后，可以通过以下公式计算选型参数：- 输送带的带速（v）：根据物料流量和输送带的宽度计算带速，公式为v = Q / W ，其中Q为物料流量，W为输送带的宽度。
- 输送带的张力（T）：根据物料密度、流量和输送带的角度计算张力，公式为T = ρ * Q * H ，其中ρ为物料密度，Q为物料流量，H为输送带的角度。
- 输送带的功率（P）：根据物料流量、带速和输送带的长度计算功率，公式为P = Q * v * L ，其中Q为物料流量，v为带速，L为输送带的长度。
步骤三：选择合适的输送带类型和规格根据计算得到的选型参数，选择合适的输送带类型和规格。
常见的输送带类型包括普通输送带、骨架带、耐磨带等，根据具体需求选择适当的类型。
同时，根据物料流量、带速和张力确定输送带的宽度和厚度，保证输送带的耐用性和安全性。
结论输送带的选型计算是确保物料输送效率和设备运行稳定性的重要工作。
通过正确的选型计算，可以选择合适的输送带类型和规格，提高生产效率，降低成本。
在进行选型计算时，务必考虑物料的工作条件和要求，避免出现不必要的问题和损失。
*注意：此文档仅提供选型计算的基本方法和步骤，并未详细涉及具体计算公式。
在实际应用中，请根据具体情况进行详细计算，并参考相关专业文献和规范。
*。
常用输送带类型及规格及数据计算
常用输送带类型及规格及数据计算在物流和生产过程中，输送带被广泛使用，用于将物品从一个地方运送到另一个地方。
不同类型的输送带适用于不同的物品和环境。
本文将介绍一些常用的输送带类型及其规格，并讨论如何进行输送带的数据计算。
1.PVC输送带：PVC输送带是一种常见的输送带，它由PVC材料制成，具有良好的耐磨性和韧性。
根据不同的应用需求，PVC输送带可分为普通型和阻燃型，以及不同的芯材（织物、金属等）。
规格：- 厚度：一般为1-3mm，可以根据需要进行定制。
- 宽度：常见的宽度有300mm、400mm、500mm等，也可以根据需要进行定制。
- 强度：通常以N/mm为单位。
根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。
数据计算：在计算输送带的承载能力时，需要考虑以下几个因素：- 载荷重量：即输送物品的重量，以kg为单位。
根据物品的质量和传送速度，可以计算出每小时的输送量。
-载荷长度：输送物品在输送带上的长度，以m为单位。
-倾角：输送带的倾角会影响其承载能力。
一般倾角小于20度。
-摩擦系数：输送带与物品之间的摩擦系数，通常在0.4-0.6之间。
根据以上数据，可以使用以下公式计算输送带的承载能力：Q=3600×B×V×ρ×φ其中，Q是输送带的承载能力，以t/h为单位；B是输送带的宽度，以m为单位；V是输送带的传送速度，以m/s为单位；ρ是输送物品的密度，以t/m³为单位；φ是输送带的摩擦角。
2.EP输送带：EP输送带是一种采用尼龙或棉纤维作为帆布，涂以EP胶的带状材料。
EP输送带具有高强度、耐磨、耐张等特点，广泛用于矿山、冶金、建筑等行业。
规格：-布层数：EP输送带以布层数来表示，常见的有2层、3层、4层等。
- 强度：通常以N/mm为单位。
根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。
-帆布规格：根据不同的应用需求，可以选择不同规格的帆布材料。
常用输送带类型及规格及数据计算
常用输送带类型及规格及数据计算输送带是一种用来传送物料或物体的工具，广泛应用于物流、矿山、建筑等行业。
根据不同的应用需求，输送带具有多种不同类型和规格，下面将介绍几种常用的输送带类型及其规格，并介绍一些与输送带相关的数据计算。
一、常用输送带类型及规格1.普通输送带普通输送带适用于水平或倾斜角度不超过20度的输送物料。
其主要特点是强度高、弹性好、耐磨损、耐腐蚀、无结构拉伸和伸长等。
普通输送带的宽度一般为300mm至2500mm，厚度一般为3mm至20mm。
2.尼龙输送带尼龙输送带是由尼龙织物和涂层复合而成的。
相比普通输送带，尼龙输送带具有更高的强度和较好的耐磨性能，适用于长距离、大容量的物料输送。
尼龙输送带的宽度一般为500mm至2200mm，厚度一般为3mm至30mm。
3.钢丝绳芯输送带钢丝绳芯输送带是用多股钢丝绳作为芯体，覆盖橡胶层制成的。
该类型输送带具有高强度、耐磨损、抗冲击等特点，适用于大物料的长距离输送。
钢丝绳芯输送带的宽度一般为500mm至2200mm，厚度一般为5mm至30mm。
4.PVC输送带PVC输送带由聚氯乙烯涂层覆盖在织物或涂层布上制成的。
它具有耐腐蚀、防潮、耐磨损等特性，适用于食品、化工、煤矿等行业。
PVC输送带的宽度一般为300mm至2000mm，厚度一般为1mm至8mm。
二、数据计算1.输送带运行速度计算输送带的运行速度通常以米/秒为单位。
运行速度的计算公式为：速度=传动轮转速x传动轮直径xπ/60。
其中，传动轮转速以转/分钟为单位，传动轮直径以米为单位。
2.输送带货物质量计算输送带能够承载的最大货物质量取决于其自重和设置的最大拉力。
货物质量的计算公式为：货物质量=输送带长度x输送带宽度x货物密度。
3.输送带功率计算输送带的功率需通过电机来提供。
输送带的功率计算公式为：功率=输送带运行速度x输送带张紧力x输送带长度/1000。
其中，输送带运行速度以米/秒为单位，张紧力以牛顿为单位，输送带长度以米为单位。

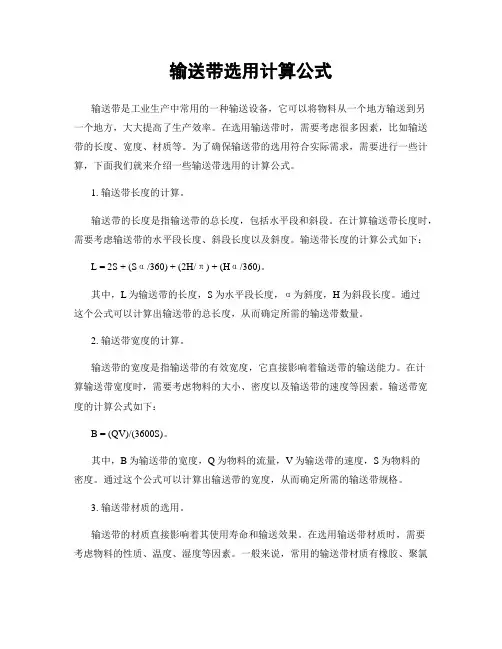

输送带选用计算公式
输送带选用计算公式输送带是工业生产中常用的一种输送设备，它可以将物料从一个地方输送到另一个地方，大大提高了生产效率。
在选用输送带时，需要考虑很多因素，比如输送带的长度、宽度、材质等。
为了确保输送带的选用符合实际需求，需要进行一些计算，下面我们就来介绍一些输送带选用的计算公式。
1. 输送带长度的计算。
输送带的长度是指输送带的总长度，包括水平段和斜段。
在计算输送带长度时，需要考虑输送带的水平段长度、斜段长度以及斜度。
输送带长度的计算公式如下：L = 2S + (Sα/360) + (2H/π) + (Hα/360)。
其中，L为输送带的长度，S为水平段长度，α为斜度，H为斜段长度。
通过这个公式可以计算出输送带的总长度，从而确定所需的输送带数量。
2. 输送带宽度的计算。
输送带的宽度是指输送带的有效宽度，它直接影响着输送带的输送能力。
在计算输送带宽度时，需要考虑物料的大小、密度以及输送带的速度等因素。
输送带宽度的计算公式如下：B = (QV)/(3600S)。
其中，B为输送带的宽度，Q为物料的流量，V为输送带的速度，S为物料的密度。
通过这个公式可以计算出输送带的宽度，从而确定所需的输送带规格。
3. 输送带材质的选用。
输送带的材质直接影响着其使用寿命和输送效果。
在选用输送带材质时，需要考虑物料的性质、温度、湿度等因素。
一般来说，常用的输送带材质有橡胶、聚氯乙烯、聚酯等。
根据实际情况，可以选择合适的输送带材质，以确保输送带的使用效果。
4. 输送带功率的计算。
输送带的功率是指输送带所需的驱动功率，它直接影响着输送带的运行效率。
在计算输送带功率时，需要考虑输送带的长度、宽度、速度以及物料的重量等因素。
输送带功率的计算公式如下：P = (QHg)/1000。
其中，P为输送带的功率，Q为物料的流量，H为输送带的高度，g为重力加速度。
通过这个公式可以计算出输送带所需的驱动功率，从而确定所需的输送带驱动设备。
通过以上的计算公式，可以帮助我们选用合适的输送带，确保其符合实际需求，提高生产效率。
输送带
一、输送带简介1、输送带又叫运输带，是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品，或者是塑料和织物复合的制品。
常见农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品。
输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。
2、产品结构：本产品采用多层挂胶棉帆布作骨架，表面覆盖性能良好的橡胶材料，经硫化而制成。
3、输送带的表示方法：①分层输送带常用表示方法（标准的表示方法与此不同，具体请参照标准GB7984的规定）：以NN200 1000×6（6+3）为例，NN200表示的是尼龙200型，1000-表示带子的宽度，6-表示尼龙布层数，（6+3）-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
②钢丝绳芯输送带常用表示方法：以ST1000 H 1000 4.0-6.0-6.0 为例：ST1000-表示的是强度规格，为1000N/mm，H-表示的是覆盖胶的性能级别，1000-表示的产品的宽度，单位mm ，4.0-表示的是钢丝绳的直径，单位mm，6.0-6.0-表示的是上下覆盖胶的厚度，单位mm。
①一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。
②强度级别一般分为：4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带，分别对应的强度为：680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。
③输送带的宽度一般为：500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。
④我国规定，所有煤矿井下所使用的输送带产品必须为符合我国相关标准的阻燃抗静电输送带。
现在煤矿企业常用的输送带有：PVC整芯阻燃抗静电输送带、PVG整芯阻燃抗静电输送带、钢丝绳芯阻燃抗静电输送带。

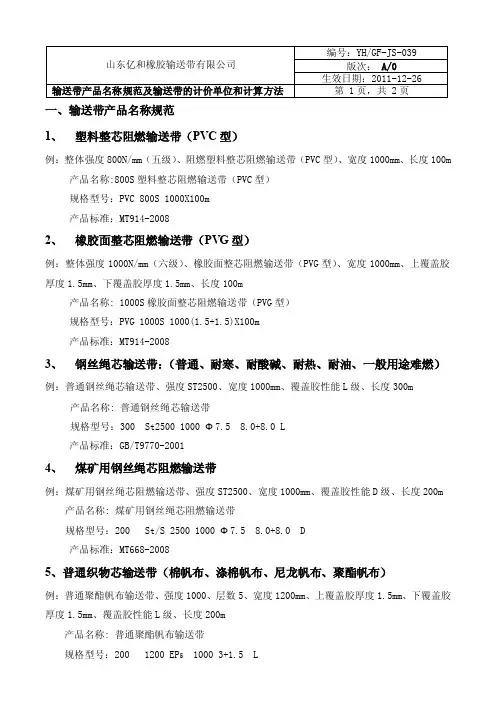

输送带产品名称规范及输送带的计价单位和计算方法
一、输送带产品名称规范1、塑料整芯阻燃输送带（PVC型）例：整体强度800N/mm（五级）、阻燃塑料整芯阻燃输送带（PVC型）、宽度1000mm、长度100m 产品名称:800S塑料整芯阻燃输送带（PVC型）规格型号：PVC 800S 1000X100m产品标准：MT914-20082、橡胶面整芯阻燃输送带（PVG型）例：整体强度1000N/mm（六级）、橡胶面整芯阻燃输送带（PVG型）、宽度1000mm、上覆盖胶厚度1.5mm、下覆盖胶厚度1.5mm、长度100m产品名称: 1000S橡胶面整芯阻燃输送带（PVG型）规格型号：PVG 1000S 1000(1.5+1.5)X100m产品标准：MT914-20083、钢丝绳芯输送带：（普通、耐寒、耐酸碱、耐热、耐油、一般用途难燃）例：普通钢丝绳芯输送带、强度ST2500、宽度1000mm、覆盖胶性能L级、长度300m 产品名称: 普通钢丝绳芯输送带规格型号：300 St2500 1000 Ф7.5 8.0+8.0 L产品标准：GB/T9770-20014、煤矿用钢丝绳芯阻燃输送带例：煤矿用钢丝绳芯阻燃输送带、强度ST2500、宽度1000mm、覆盖胶性能D级、长度200m 产品名称: 煤矿用钢丝绳芯阻燃输送带规格型号：200 St/S 2500 1000 Ф7.5 8.0+8.0 D产品标准：MT668-20085、普通织物芯输送带（棉帆布、涤棉帆布、尼龙帆布、聚酯帆布）例：普通聚酯帆布输送带、强度1000、层数5、宽度1200mm、上覆盖胶厚度1.5mm、下覆盖胶厚度1.5mm、覆盖胶性能L级、长度200m产品名称: 普通聚酯帆布输送带规格型号：200 1200 EP5 1000 3+1.5 L产品标准：GB/T7984-20016、特殊织物芯输送带（耐寒、耐酸碱、耐热、耐油、一般用途难燃）（棉帆布、涤棉帆布、尼龙帆布、聚酯帆布）例1：一般用途聚酯帆布难燃输送带、强度1000、层数5、宽度1200mm、上覆盖胶厚度1.5mm、下覆盖胶厚度1.5mm、覆盖胶性能L级、阻燃安全性能等级长度K2、长度200m 产品名称: 一般用途聚酯帆布难燃输送带规格型号：200 1200 EP5 1000 3+1.5 L K2产品标准：GB/T10822-2003例2：耐热输送带、强度1000、层数5、宽度1200mm、上覆盖胶厚度8.0mm、下覆盖胶厚度3.0mm、覆盖胶耐热性能T2、长度200m产品名称: 125℃耐热输送带规格型号：200 1200 EP5 1000 8+3 T2产品标准：GB/T20021-20057、其他产品执行标准耐油输送带：HG/T3714-2003；耐寒输送带：HG3647-1999；普通用途防撕裂钢丝绳芯输送带：HG/T 3646-1999；煤矿用输送带整体带芯：MT317-2002；8、备注：用户特殊规定的产品名称以技术通知为准。
10条输送带规格参数(最终版)
常用输送带类型及规格
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：织物类型织物构造胶布强度系列(N/mm) 覆盖胶厚度mm织物厚度经纬型号 2 层3 层 4 层 5 层 6 层上覆盖胶下覆盖胶(mm/P)宽度范围带长mNN-100 0.70 200 300 400 500 600400-250 NN-125 0.75 250 375 500 625 7500 NN-150 0.80 300 450 600 750 900NN-200 0.90 400 600 800 1000 1200尼龙绵纶锦纶500-250NN-250 1.10 500 750 1000 1250 1500 1.5-8 0-4.5 ≤300 (NN) (N) (N) 0NN-300 1.25 - 900 1200 1500 1800NN-350 1.35 - 1050 1400 1750 2100800-250 NN-400 1.70 - - 1600 2000 24000 NN-500 1.80 - - 2000 2500 3000Word 资料：粘合强度、延伸性能符合下表粘合强度延伸性能覆盖层与布层间N/mm全厚度纵向全厚度纵向布层间带芯材料参考率伸长拉断伸长率覆盖层厚度≤ 1.5mm 覆盖层厚度>1.5mm率 N/mm% ≥% ≤尼龙帆布≥ 4.50 ≥ 3.2 ≥ 3.5 10 4.0 胶带的覆盖层性能按下表：分级拉伸强度扯断伸长率磨耗量老化后拉伸强度和扯断伸长率变化率覆盖层级别≥≥≤Mpa kgf/cm 2 % mm 3 %重型(H) 24 240 450 120 -25~+25普通型(M) 18 180 400 100 -25~+25轻型(L) 15 150 350 200 -30~+30送带芯输二、钢丝绳Word 资料一.用途：钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用输送带类型及规格
一、尼龙输送带
尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。
尼龙多层织物芯输送带的规格及技术参数：
粘合强度、延伸性能符合下表：
胶带的覆盖层性能按下表分级：
二、钢丝绳芯输送带
一.用途：
钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。
在特殊情况下，也适用高强度、短距离输送物料。
二.特点：
1 、抗拉强度高：适用于单机大跨度、长距离输送物料。
2 、使用伸长小：所需拉紧行程短
3 、传动辊筒直径小：带芯由一层纵向排列的钢丝绳作骨架，耐屈挠疲劳。
故可配用直径较小的辊筒，使设备紧凑。
4 、橡胶与钢丝绳粘着好：钢丝绳表面镀锌，同时采用与钢丝绳有优良粘合性能的胶料，与钢丝绳粘合在一起，耐冲击，不易掉块，使用寿命长。
5 、钢丝绳力均匀：由于制造工艺先进，钢丝绳排列均匀，力一致，运行平衡，不易跑偏。
6 、成槽性能好：带芯无横向骨架，易于形成深槽形，多装物料，并防止散落。
7 、可用 X 射线检查：骨架钢丝绳在输送机上，可用 X 射线检查探伤，防止事故发生。
三.胶带标准规格：
胶带标准规格：
钢丝绳根数：
四.覆盖胶性能及级别：
五.钢丝绳粘合强度：
三、阻燃钢丝绳芯输送带
一、特性及用途：
阻燃钢丝绳芯输送带具有钢丝绳芯输送带的高强度、长距离、大运量场合下输送物料的优点外，还具有阻燃、导静电性能，适合于阻燃、防爆场合下的物料输送，尤其适合于煤矿井下物料输送。
二、覆盖层性能及级别：
拉伸强度:≥15Mpa
扯断伸长率 :≥350%
老化试验(70℃×168h)
拉伸强度变化率 :-25~+25%
扯断伸长率变化率:-25~+25%
磨耗量≤200mm3
三.安全性能：
四、聚酯输送带
聚酯输送带又称EP输送带，其抗拉体为经向涤纶，纬向锦纶交织成的帆布，其性能特点是经向的低延伸率和纬向的优良成槽性能，耐水性好，湿态强度不下降，不发生霉变，聚酯的初始模量高，可取较低的安全系数，适用于中长距离较高载重、高速条件下输送物料。
聚酯多层织物芯输送带的规格及技术参数
粘合强度、延伸性能符合下表：
胶带的覆盖层性能按下表分级：
五、全棉、涤棉输送带
全棉帆布结构经向和纬向均采用棉纤维纺织而成，延伸率较低，机械卡接紧固性好，帆布与橡胶粘着性好。
高温条件下变形较小，适合距离较短，输送物量较小的场合使用。
涤棉输送带是全棉输送带质量升级产品，其抗拉体采用径向涤棉混纺纤维与纬向的棉纤维交织而成，综合物理机械性能明显优于全棉输送带，特别是带体更薄，更轻，抗冲击性能大大改善，所以具有更好的使用性能，并节能减耗，为用户创更佳的经济效益。
适用中短距离，载量中等条件下输送物料。
全棉、涤棉多层织物芯输送带的规格及技术参数
胶带的覆盖层性能按下表
粘合强度、延伸性也符合下表
1.输送带的厚度
输送带的厚度可按下式计算
输送带的厚度（mm)=布层数x每层厚度（mm）+上胶厚（mm）+下胶厚（mm）
2.输送带的质量（重量）
输送带的质量可按下式计算
输送带质量（kg）=｛布层数x每层质量（kg/㎡）+〖上胶厚度（mm）+下胶厚度（mm）〗x没毫米厚胶料质量（kg/㎡）｝x带宽（m）x带长（m）3.输送带的最大工作力
输送带的最大工作力按式计算:Smax=BÓZ/n 式中
Smax---输送带的最大工作力(N)
B------带宽（mm)
Ó--------输送带纵向扯断强度,N/(mm.层）
Z--------输送带芯帆布层数
n--------输送带安全系数。
