模拟电子线路课程设计教学大纲
模拟电子线路课程设计教学大纲预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制课程编码制订人制订日期修订人修订日期审定组（人）审定日期《模拟电子技术课程设计》教学大纲学分：1学时：20（讲课学时：6 验学时：0 课内实践学时:14 ）适用专业：电子、通信类专业一、课程的性质与任务课程性质：专业基础课课程类型：专业必修课课程任务：模拟电子线路课程设计是使学生将模拟电子技术理论知识付诸实践的一个重要环节。
它的主要任务是让学生在实践过程中巩固模拟电子技术的理论知识，同时培养独立分析、综合和解决问题的能力；并通过电路设计、分析等环节使学生初步掌握工程设计方法，为今后从事本专业的应用工作打下一定基础。
二、本课程与相关课程的联系前导课程：《电路基础》、《模拟电子技术》后续课程：电子信息类专业课三、本课程的基本要求1．初步掌握一般电子线路分析和设计方法。
2．培养一定的自学和独立分析、解决问题的能力。
3．巩固和加深对模拟电子技术理论知识的理解。
4．掌握普通电子电路的制作流程。
5．掌握常用仪器的正确使用。
6．逐步树立严肃认真、谨慎仔细、实事求是的科学态度。
四、教学条件硬件条件：模拟电子技术电路实训室软件条件：模拟电子技术仿真软件五、课程教学内容及学时安排章序授课主题主要内容教学要求学时1 课程设计理论教学1．课题选择与方案介绍。
2．方案论证。
1．掌握一般模拟2．电子技术基本方法。
6实践项目1．课题选择与方案介绍2．方案论证3．具体电路设计、计算电路参数4．绘制总体电路初稿5．在实验箱上安装、调试6．印制电路板制作7．电路装焊及调整8．电路性能测试与结果分析9．画出电原理图和电路装配图、编写元器件明细表10．设计报告书编写11．验收与答辩要求有设计方案和使用说明书14学时合计（20）理论教学 6实践教学14六、考核方式及评分办法课程设计占总成绩的 50% 。
平时表现、作业和回答问题各占 10% ；平时项目制作占 20% 。
《模拟电子线路》课件
在本课程中，我们将深入了解模拟电子线路的基本原理和应用。通过探究电 路元件、电路分析能力、摆线电路、振荡电路和功率放大电路等内容，我们 将获得扎实的电子知识。
课程概述
电子世界的奇妙之旅
在这个部分，我们将探索模拟电 子线路的基本原理，并了解电子 领域的重要性和应用。
电路元件介绍
了解单级功率放大器的基本原理和特性，并学习如何设计和优化单级功率放大电 路。
2
多级功率放大器
探索多级功率放大器的结构和工作原理，以及如何通过级联设计实现更高的功率 放大。
3
反馈电路的应用
学习使用反馈电路提高功率放大器的性能和稳定性，并降低失真和噪声。
振荡电路
1 振荡器的原理
了解振荡器的基本原理和 不同类型的振荡电路，如 LC振荡器、RC振荡器和 LCR振荡器。
2 稳态和非稳态振荡
探索振荡器的稳态和非稳 态工作原理，以及如何选 择合适的元件和参数。
3 频率和幅度调节
学习如何调节振荡器的频 率和幅度，以满足不同的 应用需求。
功率放大电路
1
单级功率放大器
深入了解电阻、电容和电感等基 本电路元件的功能和特点，为学 习电子线路奠定基础。
ቤተ መጻሕፍቲ ባይዱ
电路分析能力
学习使用电路分析工具，如示波 器，以便更好地理解和分析电子 线路的行为和性能。
课程目标
1 掌握电子线路设计的基本原则
了解电子线路设计的关键原则和方法，以便 能够设计和实现自己的电子项目。
2 加强电子元件选择和使用的能力
电容
电容可以存储电荷并释放能量， 是构建电子振荡器和滤波器等 电路的重要组成部分。
电感
电感能够存储磁场能量，并用 于构建滤波器和变压器等电子 线路。

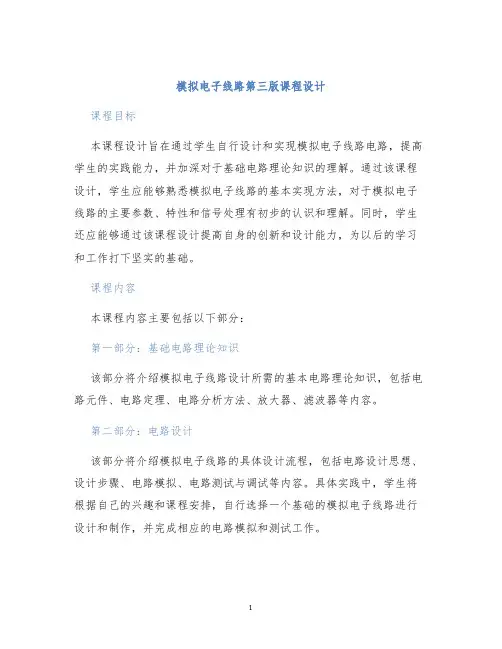

模拟电子线路第三版课程设计
模拟电子线路第三版课程设计课程目标本课程设计旨在通过学生自行设计和实现模拟电子线路电路，提高学生的实践能力，并加深对于基础电路理论知识的理解。
通过该课程设计，学生应能够熟悉模拟电子线路的基本实现方法，对于模拟电子线路的主要参数、特性和信号处理有初步的认识和理解。
同时，学生还应能够通过该课程设计提高自身的创新和设计能力，为以后的学习和工作打下坚实的基础。
课程内容本课程内容主要包括以下部分：第一部分：基础电路理论知识该部分将介绍模拟电子线路设计所需的基本电路理论知识，包括电路元件、电路定理、电路分析方法、放大器、滤波器等内容。
第二部分：电路设计该部分将介绍模拟电子线路的具体设计流程，包括电路设计思想、设计步骤、电路模拟、电路测试与调试等内容。
具体实践中，学生将根据自己的兴趣和课程安排，自行选择一个基础的模拟电子线路进行设计和制作，并完成相应的电路模拟和测试工作。
第三部分：电路性能测试与分析该部分将介绍模拟电子线路性能测试和分析的相关内容，包括电路参数测试、性能测试方法、电路参数分析等。
学生将通过对所设计电路的测试与分析，对电路的性能进行全面的了解和评价，掌握电路调试和优化的技巧。
课程要求本课程要求学生自行完成一个模拟电子线路的设计和制作，并在学期末进行完整的电路展示与论文撰写。
具体要求如下：1.学生需要自行选择一个基础的模拟电子线路进行设计与制作，根据实验需求拓展相应的专业知识，充分熟悉所选电路的特点和应用；2.学生需要完成电路设计、电路模拟、电路制作和调试等全过程，熟悉常用电路设计和验证工具；3.学生需要撰写全面的电路设计报告和课程论文，论文应包含电路设计的详细过程、所用材料和性能指标、电路模拟结果和实验结果的对比分析等；4.学生需要在学期末进行全面的电路展示，展示包括电路测试结果、性能指标与实现过程等。
参考书目1.电子电路基础（第九版），英文原版（基尔霍夫等著）2.模拟电子线路设计，原书第4版（王琳琳，崔恕，张洪新著）3.电路电子技术基础，高职院校版（赵堃著）课程时间安排本课程共分为15周，每周2学时，主要课程内容和时间安排如下：周次课程内容课时安排1 课程概述、基础电路理论知识介绍 22~4 电路设计流程、电路模拟、实验设计 65~7 实验制作、测试与调试、数据收集 68~10 电路性能参数测试与分析 611~13 电路调试与优化方法介绍 614~15 论文撰写与电路展示准备 4评分标准学生综合能力的评价将通过以下方式进行：1.电路设计报告 30%2.课程论文 30%3.电路展示与答辩 40%。
模拟电子线路课程设计
模拟电子线路课程设计一、课程目标知识目标：1. 理解模拟电子线路的基本概念，掌握常用电子元器件的原理与功能；2. 学会分析简单的模拟电子电路，了解其工作原理与性能特点；3. 掌握模拟电子线路的设计方法，能运用所学知识解决实际问题。
技能目标：1. 培养学生动手实践能力，能够正确搭建和调试模拟电子线路；2. 培养学生运用电路仿真软件进行模拟电子线路设计与分析的能力；3. 提高学生的团队协作和沟通能力，能够共同完成课程设计任务。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养良好的学习态度；2. 培养学生勇于创新、敢于实践的精神，增强自信心；3. 培养学生关注社会发展，认识到电子技术在生活中的应用和价值。
课程性质：本课程为实践性较强的电子技术课程，旨在培养学生的实际操作能力和创新设计能力。
学生特点：学生处于高中阶段，具备一定的电子技术基础，对新鲜事物充满好奇，动手能力强，但理论知识相对薄弱。
教学要求：结合学生特点，注重理论与实践相结合，强调实践操作，鼓励学生自主探究和团队合作，提高学生的综合能力。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
本课程教学内容主要包括以下三个方面：1. 理论知识学习：- 电子元器件原理与功能，包括电阻、电容、二极管、三极管等；- 模拟电子电路基本原理，如放大器、滤波器、振荡器等；- 电路分析方法，如等效电路、交流分析、直流分析等。
对应教材章节：第一章至第四章。
2. 实践操作：- 电路搭建与调试，以教材中的典型电路为例，进行实际操作；- 电路仿真软件应用，如Multisim、Proteus等，进行电路设计与分析；- 课程设计任务，分组进行模拟电子线路设计与展示。
对应教材章节：第五章、第六章。
3. 研讨与拓展：- 结合教材内容，进行课堂讨论，深入理解电路原理；- 分析实际应用案例，了解模拟电子线路在现代科技领域的应用；- 鼓励学生进行创新设计，提高学生的综合运用能力。
《模拟电子线路》课件
元件参数优化
元件参数优化
在模拟电子线路中，元件参数的选择对电路性能具有重要影响。通过优化元件参数，可以 提高电路性能、减小功耗和减小体积。
电阻优化
电阻是模拟电子线路中常用的元件，其阻值和功率等参数的选择对电路性能有直接影响。 优化电阻参数，如选用高精度、低温度系数的电阻，可以减小电路误差和提高稳定性。
电路板制作
将PCB板图交给工厂制作电路 板。
电路原理图设计
根据设计要求，使用电路设计 软件绘制电路原理图。
PCB板设计
使用PCB设计软件，将电路原 理图转换为PCB板图。
元件焊接与组装
将采购的元件焊接到电路板上 ，完成电路板的组装。
电路调试与测试
电源检查
检查电源是否正常，确保电源电压符 合要求。
02
电路性能改进
电源效率改进
在模拟电子线路中，电源效率是一个重要的性能指标。通 过改进电源效率，可以减小功耗和减小散热问题。
信号质量改进
信号质量是模拟电子线路中的关键性能指标之一。通过改 进信号质量，可以提高电路的信噪比和减小失真。
动态性能改进
动态性能是模拟电子线路中衡量电路快速响应能力的指标 。通过改进动态性能，可以提高电路的响应速度和减小超 调和振荡。
特点
模拟电路能够实现信号的放大、滤波 、转换等功能，具有高精度、低噪声 、稳定性好等优点，广泛应用于通信 、音频、图像处理等领域。
模拟电子线路的应用
01
02
03
通信系统
模拟电子线路在通信系统 中主要用于信号的发送、 接收和处理，如调制解调 器、滤波器等。
音频处理
模拟电子线路在音频处理 中主要用于信号的放大、 滤波和音效处理，如音频 功放、音响设备等。
(模电课件)模拟电子线路
3.课程任务：学习电子技术的基本概念、基本知识。
模拟 电路的设计和分析
Multisim LabView
位置控制
温度测量 加热炉
控制测量
温度控制 转速控制
温度计 加热炉
放大
电压电流转换 数模转换
计 算 机数转换
1.1.2信号及其频谱
1.信号：信号是信息的载体。 声音信号是语言、音乐的载体。 图象信号是图象信息的载体。
2.信号源的等效电路 ①大多数物理信号都需要通过传
感器转变成电信号，从而用电子系统进 行处理。这时传感器相当于电子系统的 一个信号源。
②信号源的等效电路
电压源等效电路
Rs
电流源等效电路
Vs
Is
Rs
Is=Vs/Rs
3.周期信号的频谱。 以方波信号为例：
T
Vs
Vs Vs/2
2Vs/π 2Vs/3π
2Vs/5π
V(t)=Vs/2+2Vs/ π(sinω0t+1/3sin3ω0t+1/5sin5ω0t+...) 其中：ω0=2 π /T
频谱：将一个周期性信号分解为正弦信号的集合，得到 其正弦信号幅值随角频率变化的分布，称为信号的频 谱。
频谱图：将上述频谱用图表示称为频谱图。
1.1.3 模拟信号和数字信号
1.模拟信号：在时间上和数量上都是连续的信号。 其数量在一定范围内可能取任意值
③求法：在放大器的输入端外加一个测试电 压Vt，计算相应的测试电流It，则Ri=Vt/It
2.输出电阻R0：
①定义：输出电阻是放大器输出端向放大器看进去 的方向所显示的电阻。
②意义：R0的大小决定了放大器带负载的能力。 负载变化时，输出量变化较小，说明带负载能力强；输 出量变化较大，说明带负载能力弱。
模拟电子线路课程设计
模拟电子线路课程设计串联型直流稳压电源班级：姓名：学号：同组人一设计目的1、学习串联型直流稳压电源的设计方法，并研究设计方案；2、掌握串联型直流稳压电源的输出内阻测试方法；二设计要求根据设计要求和技术指标设计好电路，选好元件及参数；稳压电路要求加有放大环节以改善稳定性输出电压在9~15 V范围内连续可调技术指标：输入交流电压220V 50Hz输出直流电压Uo= 9~15V输出电流Io ≤ 300mAS r稳压系数< 0.1三基本原理整流与稳压过程直流稳压电源由电源变压器，整流，滤波和稳压电路四部分组成，其原理框图如上图所示。
电网供给的交流电压（220V，50Hz）经电源变压器降压后，得到符合电路需要的交流电压，再用滤波器滤去其交流分量，就可得到比较平直的直流电压。
但这样的直流输出电压，还是会随交流电网电压的波动或负载的变动而变化。
在对直流要求比较高的场合，还需要使用稳压电路，保证输出直流电压更加稳定。
调整管VT接在输入直流电压与输出端负载电阻之间，当输出电压发生波动时，调整管的集电极电压产生相应的变化，使输出电压基本保持稳定。
采样电阻R1 R2 R3 ，当输出电压发生变化时，采样电阻对变化量进行采样，并传送到放大电路的反相输入端。
基准电压由稳压管VDz提供，接在放大电路的同相输入端。
放大电路VT2将采样电阻送来的变化量进行放大，然后传送到调整管的基极。
四设计思路1 选电路1）放大电路采用三端稳压器三端集成稳压器本身就是调整管、放大电路、基准电源、采样电路、保护电路的集成，使用更加方便安全可靠，且精度较高。
2）放大电路采用三极管三极管为线性稳压电源，具备基本的稳压效果，但是只是基本的调整管电路，输出电压不可调，而且输出电流不大。
但本次课设对 要求不高，故选用该典型电路。
另，由于要求负载电流L I 较大，故调整管采用复合管。
2 元件参数选择 1）确定次级电压取考虑电网电压有10%的波动VU IU212.1231.12.11.12=⨯=⨯=2）变压器匝数比VV V V U U O I)23~18()8~3(15)8~3(max=+=+=1:1121:220::2121≈==nn U U VUI23=VV U UU U I inI ax 7.209.03.251.1Im Im =⨯==⨯=3）确定整流滤波电路参数桥式整流电路流过每个二极管的直流电流I D 为最大负载电流的一端，则有 mA I I I O CM D 2253005.121)5.1(2121max=⨯⨯=⨯==当电网电压升高10%时，每个管承受的最大反相电压为V UURM332121.121.12=⨯⨯=⨯⨯=经查询，选取1N4001 最大负载电流1A 最大反相电压50V 4）电容的选取IC为滤波电容放电电流，一般可取最大负载电流VC∆为滤波电容上电压在平均值上下波动量T 为电容放电时间，因用桥式整流，最大放电时间可取交流电源的半周期（10ms ）。
模拟电子线路课程设计[11级电信工及电信科]PPT教学课件
![模拟电子线路课程设计[11级电信工及电信科]PPT教学课件](https://img.taocdn.com/s3/m/ec89883cf705cc175427091e.png)
料，设计出系统（电路）组成方案。要求明确各
模块作用、原理及各功能模块的联接。
2、电路原理设计
设计系统方案中各功能模块的原理电
路应满足 ①指标要求 ②器件、条件要求。
3、电路实物制作
利用面包板，连接导线，集成电路及
电子元、器件，将所设计的电路制作成实物。
4、电路指标调试
利用市电，稳压电源，信号源给所制
作的电路提供工作条件；利用示波器，毫伏表，
万用表对电路进行测试。
▪ 设计参考书：《电子线路设计·实验·测试》(第四版)
2020/12/10
罗杰 谢自美 主编
电子工业出版社 9
日期 星期
7. 15 一 7. 16 二 7. 17 三 7. 18 四 7.19 五
2020/12/10
上午 下午 上午 下午 上午 下午 上午 下午 上午 下午
6
设计任务
▪ 规定题目2 测量放大器
设计指标
⑴差模增益AVD=100～ 1000；可调。 ⑵通频带：fL≤30Hz,fH ≥3kHz ⑶最大输出电压：±10V ⑷增益的非线性误差≤5% ⑸差模输入电阻≥2MΩ(由电路设计保证)
条件：利用通用运放芯片 μA741、μA747、LM324
进行电路设计，采用双入单出的线路。
2、地点：实验楼③ 电信工1班413室 电信工2班413室 电信科1班307室 电信科2班307室
时间：上午 8:10～12:00，下午 2:00 ～5:50。
3、请遵守实验室规章制度，保持实验场地清洁。
4、课程设计结束后由各班班长组织还工具、器件； 打扫卫生及收齐课程设计报告交实验室。
2020/12/10
时间安排
内容
布置题目；分组领器件；搜集资料。
