常用低压电路电器知识讲解及维修技巧
低压电器的常见故障及维修方法
低压电器的常见故障及维修方法各低压电器所共有的各零部件常见故障及维修方法，然后再分析一些常用低压电器的常见故障及维修方法。
1 低压电器零部件常见故障及维修1．1 触头的故障及维修(1)触头过热。
触头接通时，有电流通过便会发热，正常情况下触头是不会过热的。
当动静触头接触电阻过大或通过电流过大，则会引起触头过热，当触头温度超过允许值时，会使触头特性变坏，甚至产生熔焊。
产生触头过热的具体原因分析如下：①通过动、静触头间的电流过大。
任何电器的触头都必须在其额定电流值下运行，否则触头会过热。
造成触头电流过大原因有系统电压过高或过低；用电设备超载运行；电器触头容量选择不当和故障运行四种可能。
②动静触头间的接触电阻变大。
接触电阻的大小关系到触头的发热程度，其增大的原因有：一是因触头压力弹簧失去弹力而造成压力不足或触头磨损变薄，针对情况应更换弹簧或触头；二是触头表面接触不良。
例如在运行中，粉尘、油污覆盖在触头表面，加大了接触电阻；再如，触头闭合分断时，因有电弧会使触头表面烧毛、灼伤，致使残缺不平和接触面积减小，而造成接触不良。
因此应注意对运行中的触头加强保养。
对铜制触头表面氧化层和灼伤的各种触头可用刮刀或细锉修正；对大、中电流的触头表面，不求光滑，重要的是平整；对小容量触头则要求表面质量好；对银及银基触头只需用棉花浸汽油或四氯化碳清洗即可，其氧化层并不影响接触性能。
维修人员在修磨触头时，切记不要刮削销削太过，以免影响使用寿命，同时不要使用砂布或砂轮修磨，以免石英砂粒嵌于触头表面，反而影响触头接触性能。
对于触头压力的测试可用纸条凭经验来测定。
将一条比触头略宽的纸条(厚0．01 mm)夹在动、静触头间，并使开关处于闭合位置，然后用手拉纸条，一般小容量的电器稍用力，纸条即可拉出；对于较大容量的电器，纸条拉出后有撕裂现象。
以上现象表示触头压力合适。
若纸条被轻易拉出，则说明压力不够；若纸条被拉断，说明触头压力太大。
调整触头的压力可通过调整触头弹簧来解决。

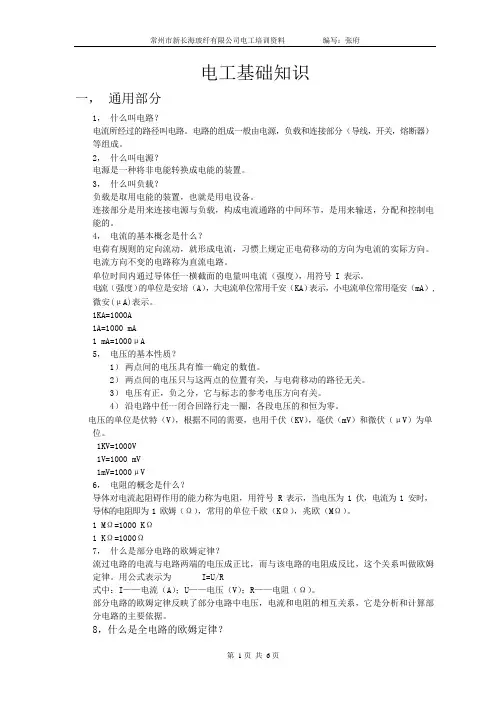

低压电工基础知识(最新整理)
电工基础知识一，通用部分1，什么叫电路？电流所经过的路径叫电路。
电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。
2，什么叫电源？电源是一种将非电能转换成电能的装置。
3，什么叫负载？负载是取用电能的装置，也就是用电设备。
连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。
4，电流的基本概念是什么？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流（强度），用符号 I 表示。
电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。
2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。
3）电压有正，负之分，它与标志的参考电压方向有关。
4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。
电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。
1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什么？导体对电流起阻碍作用的能力称为电阻，用符号 R 表示，当电压为 1 伏，电流为 1 安时，导体的电阻即为 1 欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。
1 MΩ=1000 KΩ1 KΩ=1000Ω7，什么是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。
用公式表示为I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。
部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。
8，什么是全电路的欧姆定律？R图中r0 是电源的内阻；当导线的电阻可以忽略不计时，负载电阻 R 就是外电路的电阻；E 表示电源的电动势。
高压和低压电线的维修方法与技巧
高压和低压电线的维修方法与技巧电力系统中的高压和低压电线起着关键的作用，但由于长期使用和外界因素的影响，电线可能会出现故障或损坏。
因此，了解维修高压和低压电线的方法和技巧对于确保电力系统的平稳运行至关重要。
本文将介绍一些常见的维修方法和技巧，以供参考。
一、维修前的准备工作在进行高压和低压电线的维修之前，我们需要做一些必要的准备工作，以确保人身安全和维修的顺利进行。
1. 安全措施在进行任何维修工作之前，要确保自身的安全。
带上绝缘手套和绝缘鞋，以防止电击。
在工作现场设置明显的安全警示标识，并确保维修区域没有其他人员靠近。
2. 工具准备收集必要的维修工具，例如绝缘胶带、扳手、钳子等。
确保这些工具的绝缘性能良好，并定期检查和更换受损的工具。
二、高压电线的维修方法与技巧高压电线通常是电力系统中承载较大电流和电压的部分，因此其维修需要格外谨慎。
以下是一些常见的高压电线维修方法和技巧。
1. 定位故障点在维修高压电线之前，首先需要确定故障点的位置。
可以使用红外热成像仪等设备来检测电线的热量变化，从而准确定位故障点。
2. 绝缘处理维修高压电线时，首先要对故障点进行绝缘处理。
使用绝缘胶带将故障点周围的导线进行良好的绝缘包裹，以防止电流泄漏和电弧产生。
3. 转换电路如果故障点无法直接修复，可以通过转换电路的方式绕过故障点，使电力系统能够正常工作。
但这只是一种暂时的解决方法，维修人员仍需尽快修复故障点。
三、低压电线的维修方法与技巧低压电线是供电给家庭和商业用途的线路，维修相对较为简单，但仍需注意一些细节。
1. 检查线路连接低压电线的维修首先要检查线路连接是否牢固。
确保插座、开关等连接部分没有松动或脱落，避免电流不稳定或断流的情况。
2. 更换损坏部件如果发现低压电线上的插头、插座或开关等部件出现损坏，需要及时更换。
在更换之前，务必断开电源，确保操作安全。
3. 故障排除对于低压电线的故障排除，可以使用多用途表或电压表等工具来进行测量和判断。
低压电器的维护及故障处理课件
低压电器的维护及故障处理课件常用低压电器维修常用低压电器维护及故障处理一：组合开关（转换开关）一、基本知识及选型使用（一）组合开关的作用：主要用于交流50Hz380V直流220V电源引入，5KW以下小容量电动机的直接起动，不频繁接通、分断的电源开关。
（二）图形符号、文字符号（三）规格型号表达的意义：（四）常用型号与规格（HZ10系列）（五）选型计算：组合开关的选择适用按电动机额定电流来计算：组合开关触片通电额定电流按交流电动机额定电流的（1.5～2.5）倍来选择。
即：IC1.5~2.5IN例如，如果有一台额定电流为10a的三相交流电机，选择组合开关(按电机额定电流的2倍)择）IC2IN21020计算结果为20A。
(1)组合开关的组成：1。
手柄2、转轴3、弹簧4、船形凸轮5、白色定位绝缘隔板。
6、绝缘方轴7、圆形动触片8、静触片9、上盖板10、绝缘垫板1常见低压电器的维护(2)拆卸步骤：1.拆下把手。
2、取下上盖板，连同转轴定位弹簧一同抽出。
3、取出定位船型凸轮和白色定位隔板。
4.拉出绝缘方轴。
5、分别取下各相绝缘垫板和绝缘垫板圆形凹槽内的圆形动触片及静触片。
（三）检查修理：1.检查动静接触件是否严重磨损、烧伤或损坏，如有上述情况，应更换动静接触件。
2、检查支撑动触片的圆形红色绝缘纤维板是否破裂、损坏，如果破裂、损坏必须更换。
3.检查轴定位弹簧是否失去弹性或脱落，失去弹性则更换；如果脱落，必须重新安装到位。
2常见低压电器的维护4、检查定位船型凸轮在白色定位隔板定位方向安放是否正确，如果方向错了必须将方向转动90度安装到位。
(4)组装步骤：1、分别将各相各层绝缘隔板槽内放入对应的圆形动触片及静触片。
绝缘隔板和触片按序重叠安装。
2、插入绝缘方轴于各层绝缘隔板槽内放入的圆形动触片的中间方形孔中。
3、放入白色定位隔板按规定方向安入定位船型凸轮4.插入定位弹簧联轴器的旋转轴，盖住上盖板。
5、旋紧上盖板两侧固定螺冒5、安装好手柄。
浅谈低压电器故障分析与维修技术
浅谈低压电器故障分析与维修技术随着科技的不断发展，电器产品在我们的日常生活中扮演着越来越重要的角色。
从家用电器到工业设备，几乎所有的电器产品都需要低压电器作为其控制和保护的核心部件。
由于各种原因，低压电器在长期使用中难免会出现各种故障。
对于维修人员来说，掌握低压电器故障分析与维修技术是至关重要的。
本文将从故障分析和维修技术两个方面来深入探讨低压电器的故障原因和解决方法。
一、低压电器故障分析1. 电器元件的老化低压电器中的元件包括开关、继电器、保护器、断路器等，这些元件在长期使用中会因为电流、电压的作用以及环境的影响而逐渐老化。
老化的元件往往会导致电器失效或者性能下降，是低压电器故障的一个主要原因。
2. 系统接线不良低压电器的工作性能往往依赖于系统的稳定电气连接，如果在安装或者维修过程中存在接线不良、接触不良等问题，就会导致电器的故障发生。
线路接触不良可能导致电器工作时出现间歇性的故障。
3. 外界环境的影响低压电器通常工作在较为恶劣的环境条件下，例如高温、湿度大、灰尘多等，在这样的环境下，电器产品容易受到外界环境的影响，从而导致故障的发生。
湿气可能导致电器的绝缘性能下降，进而导致绝缘击穿故障。
4. 设计缺陷一些低压电器产品在设计方面存在缺陷，可能会在特定工作条件下导致故障的发生。
这类故障往往不易被察觉，需要通过专业的故障分析才能找出原因。
二、低压电器维修技术1. 故障排除的方法对于低压电器的故障排除，一般需要通过检查电器元件的工作状态来确定故障点。
可以通过测量元件的电阻、电压、电流等参数来判断元件是否正常工作。
还需要对电器的外部环境进行检查，以确定是否存在影响电器正常工作的外部因素。
2. 维修技术的要点在维修低压电器时，需要注意以下几个要点：（1）安全第一。
在维修低压电器时，需要确保断开电源，并采取必要的安全措施，以防止触电、短路等事故的发生。
（2）维修过程的记录。
在维修过程中，需要做好维修记录，包括故障的原因、维修的方法和维修后的测试结果等，以便于日后的维护和排查。
电工-常用低压电器的维修方法
电工-常用低压电器的维修方法电工是一项复杂而重要的职业，负责安装、维护和修理各种低压电器设备。
在日常工作中，电工常常会面临低压电器故障的维修工作。
本文将介绍几种常见低压电器故障的维修方法。
1.照明设备故障：照明设备是低压电器中最常见的设备之一、当灯泡无法正常工作时，首先检查灯泡是否烧坏。
可以用一支已知好的灯泡进行更换，如果新的灯泡也不能工作，那么问题可能出在电源线路上。
检查电源线路是否有损坏，如有必要，用测试笔检测电源线路是否有电。
2.插座故障：当插座失去供电时，首先检查是否有电，如果没有电，可检查断路器是否跳闸或保险丝是否烧断。
如果跳闸或烧断，应调整断路器或更换保险丝。
如果断路器和保险丝都正常，可能是插座本身故障，需要更换插座。
3.开关故障：当开关无法正常工作时，首先应检查是否有电，如果有电则可能是开关内部损坏。
需要将开关拆开检查，检查内部是否有烧毁或腐蚀的部件，如有必要，更换损坏的部件。
4.电动机故障：电动机是一种常见的低压电器设备。
当电动机无法正常启动时，首先应检查供电是否正常。
如果供电正常，可能是电动机本身故障。
可以用测试笔检测电动机是否有电，如有必要，拆开电动机进行检查，检查是否有损坏或烧毁的部件，如有必要，修理或更换故障部件。
5.电路板故障：当电路板无法正常工作时，首先应检查供电是否正常。
如果供电正常，可能是电路板本身故障。
可以用测试笔检测电路板上的电路连接情况，如有必要，用万用表检测各个电子元件的工作状态，找出故障元件并进行更换。
6.变压器故障：变压器是一种常见的低压电器设备。
当变压器无法正常工作时，首先应检查供电是否正常。
如果供电正常，可以用测试笔检测变压器的输入和输出情况，如有必要，拆开变压器进行检查，检查是否有损坏或烧毁的部件，如有必要，修理或更换故障部件。
在进行维修工作时，电工应遵守以下注意事项：-在进行维修工作之前，务必切断电源，以确保安全。
-使用适当的工具和设备进行维修，并遵守正确的维修方法。
低压开关电器的一般维修方法
低压开关电器的一般维修方法低压开关电器是工业生产中常见的一种设备，它在控制电路中起着非常重要的作用。
由于长期使用或者其他原因，低压开关电器可能会出现故障或损坏，这就需要及时进行维修。
下面将介绍一般的低压开关电器维修方法。
一、维修前的准备工作1. 停电：在进行低压开关电器的维修工作之前，首先要确保该设备已停止运行，并且进行了停电操作，以防止意外触电事故的发生。
2. 检查故障：在进行维修之前，要先对低压开关电器进行全面的检查，找出故障的具体情况，这将有助于快速定位问题并采取有效的修复措施。
3. 准备工具：维修低压开关电器需要使用一些特殊的工具，例如螺丝刀、电笔、万用表等，因此在维修前需要准备好相应的工具和器材。
二、维修过程1. 清洁：维修低压开关电器的第一步是清洁，要对设备进行表面的清洁，并清除附着在电器表面的灰尘和杂物，以确保清洁的工作环境。
2. 检查连接：接下来要对低压开关电器的连接部分进行检查，包括端子、连接线等，要确保连接牢固，没有松动或腐蚀，如果发现问题需要及时进行修复或更换。
3. 检查触点：低压开关电器中的触点是很容易产生故障的部件之一，因此在维修过程中要对触点进行仔细的检查，看是否有烧损、氧化或磨损现象，如有需要及时更换。
4. 更换配件：在维修低压开关电器时，如果发现部件已经损坏或者无法修复，就需要进行更换配件的操作，要选择适合设备的原厂配件，确保更换的部件质量良好。
5. 调试检验：在进行低压开关电器的维修后，要对设备进行调试检验，以确保维修后设备能够正常运行。
6. 安全检查：维修过程中一定要注意安全问题，维修完成后要进行设备的全面安全检查，确保设备能够安全可靠地运行。
三、维护保养除了在设备出现故障时进行维修外，对低压开关电器的日常维护保养也是非常重要的，可以延长设备的使用寿命，减少故障发生的可能性。
1. 定期检查：定期对低压开关电器进行外观和连接部分的检查，发现问题及时进行维修或更换配件。
低压开关电器的一般维修方法
低压开关电器的一般维修方法低压开关电器是电力系统中非常常见的一种电器设备，通常用于控制和保护电路的正常运行。
由于长时间的工作和环境等因素的影响，低压开关电器可能会出现一些故障或问题，需要进行维修。
下面将介绍低压开关电器的一般维修方法。
在进行维修之前，必须确保安全。
维修人员应该戴上绝缘手套、穿上绝缘鞋，并断开电源，以免触电事故的发生。
在维修之前，需要对低压开关电器进行全面的检查。
可以从以下几个方面进行检查：1. 外观检查：检查外壳是否有破损、变形等情况，特别是接地线是否齐全且无断裂。
2. 连接检查：检查开关电器的连接线是否松动或脱落，同时检查开关电器的连接器是否有氧化现象，如有则需要进行清洗或更换。
3. 触点检查：触点是低压开关电器最常见的故障点之一，检查触点是否有氧化、烧焦等现象，如有则需要进行清理、砂纸抛光或更换。
4. 熔断器检查：熔断器是低压开关电器的重要组成部分，检查熔断器是否正常工作，如有需要，可以进行更换。
维修时，根据故障的具体情况，可以采取以下几种方法：1. 清洁方法：对于触点或开关电器的连接器出现氧化现象的情况，可以使用清洁剂进行清洁，清洁后再安装回原位。
2. 更换方法：对于无法修复的触点或连接器，需要进行更换。
在更换时，必须选择与原件相匹配的新零部件。
3. 重启方法：对于一些临时性故障，例如软件故障或过载保护，可以尝试先断开电源，然后重新连接电源来解决问题。
4. 检修方法：对于一些无法确定具体故障的情况，可以进行全面的检修，检查电器的每个部分，找出问题所在，并进行相应的修复。
1. 运行测试：通过对低压开关电器的运行进行观察和测试，以确保其正常开关和断开电路的功能。
2. 绝缘测试：使用绝缘测试仪对开关电器的绝缘电阻进行测试，以确保其绝缘性能符合要求。
通过以上的维修步骤和测试，可以有效地解决低压开关电器的常见故障和问题，并延长其使用寿命。
出于安全和专业的考虑，对于大型或复杂的低压开关电器，建议由专业的电力维修人员来进行维修。
电工低压维护知识点总结
电工低压维护知识点总结一、低压电器维护的基本知识1. 了解低压电器的基本原理和结构。
低压电器通常指额定电压不超过1000V的电器设备，包括断路器、接触器、熔断器、变压器、开关柜等。
在进行低压电器维护工作时，需要对这些设备的基本原理和结构有一定的了解，以便更好地进行维护和故障排除工作。
2. 掌握低压电器的运行原理。
低压电器在运行过程中，通常涉及到电磁原理、热动原理、传热原理等多方面的知识。
只有了解了设备的运行原理，才能更好地进行维护工作。
3. 熟悉低压电器的维护标准和规范。
低压电器的维护需要严格按照相关的标准和规范进行，例如国家标准、行业标准、企业内部标准等。
4. 了解低压电器的维护周期和方法。
不同类型的低压电器，其维护周期和方法也各不相同，需要根据实际情况进行维护计划的制定。
5. 掌握低压电器的维护流程和步骤。
低压电器的维护通常包括定期检查、定期保养、定期测试和定期更换等多个步骤。
需要对这些维护步骤有清晰的认识，以便进行有效的维护工作。
二、低压电器维护的常见问题及解决方法1. 低压电器的高温故障。
低压电器在运行过程中，由于电流过大或环境温度过高等原因，可能会出现高温故障。
此时需要及时进行检查和处理，可以采取降低负载、改善通风等方式解决。
2. 低压电器的接触不良。
接触不良是低压电器故障的常见原因之一，可能导致设备无法正常运行或引发安全隐患。
解决接触不良问题，通常需要检查接线端子、清洁触点、加强紧固等措施。
3. 低压电器的漏电故障。
漏电故障可能会导致设备损坏或触电危险，需要及时进行处理。
可以通过检查绝缘状况、清洁污染等方式解决漏电故障。
4. 低压电器的过载故障。
过载故障可能会导致设备烧坏或引发火灾，需要及时进行处理。
可以通过改善负载均衡、增加散热设施等方式解决过载故障。
5. 低压电器的短路故障。
短路故障可能会导致设备烧坏或引发火灾，需要及时进行处理。
可以通过检查接线端子、更换烧坏元件等方式解决短路故障。
低压电器基础知识讲解
低压电器基础知识讲解1. 低压电器的定义在我国经济建设事业和人民生活中，电能的应用越来越广泛。
为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制及保护作用的电气设备。
这些电气设备统称为电器。
从生产或使用的角度，电器可分为高压电器和低压电器两大类。
随着科学技术和生产的发展，电器的种类不断增多，用量不断增大，用途也极为广泛。
电力系统的负荷绝大部分是经低压电器供给的。
电力用户的各种生产机械设备，大部分是采用低压供电的。
在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用电器，这些电器通称为低压电器。
低压电器是指额定工作电压在交流1140V 和直流1200V 以下的，在电力系统中起保护、控制及调节等作用的电器元件。
2. 什么是电器？电器的分类方法有哪些凡是根据外界特定的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路的切换、控制、保护、检测及调节的电气设备均称为电器。
电器的分类：①按工作电压高低分高压电器和低压电器；②按动作方式分自动切换电器和非自动切换电器；③按执行功能分触点电器和无触点电器。
3. 低压电器的标准通常包括哪些内容？按标准内容性质可分为哪几类？按批准标准的级别分为哪几级低压电器产品标准内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，是制造厂和用户用于验收的依据。
低压电器按标准内容性质可分为基础标准、专业标准及产品标准三大类。
低压电器按批准标准内容性质的级别可分为国家标准（GB）、部标准（JB）及局批企业标准（JB/DQ）三级。
4. 常用低压电器的分类低压控制电器主要用于机械电力传动系统中。
传动系统的电器应具备工作准时可靠、操作频率高、使用寿命长、尺寸小及便于维护等特点。
这类电器有继电器、接触器、行程开关、变阻器、电磁铁等。
低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式。
（1）按用途和控制对象不同，可将低压电器分为配电电器和控制电器①用于低压电力网的配电电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 常用低压电器
1.1 低压电器的基础知识
1.1.1 低压电器的分类
1． 按用途可分
(1) 低压配电电器：包括刀开关、转换开关、 熔断器和自动开关。用途：低压配电系统对系统控制 与保护，使系统中出现短路电流时， 其热效应不会 损坏电器。
(2) 低压控制电器：包括接触器、控制继电器及 各种主令电器等，用途：主要用于设备电气控制系统。
第1章 常用低压电器
4.3.2 熔断器的选择 1． 熔断器的选择 熔断器的额定电压和额定电流应不小于
线路的额定电压和所装熔体的额定电流。 熔断器的分断能力必须大于电路中可能出现 的最大故障电流。
第1章 常用低压电器
2． 熔体额定电流的选择 （1） 对于电炉和照明等电阻性负载，可用作过 载保护和短路保护，熔体的额定电流应稍大于或等于 负载的额定电流。 （2） 电动机的启动电流很大，熔体的额定电流 应考虑启动时熔体不能熔断而选得较大些，因此对电 动机只宜作短路保护而不能作过载保护。
第1章 常用低压电器 图4-11 瓷插式熔断器
第1章 常用低压电器
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷 套及瓷座等组成。熔管是一个瓷管，内装熔体和灭弧 介质石英砂， 熔体的两端焊在熔管两端的金属盖上， 其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺 旋式熔断器外形结构如图4-12所示。
这种熔断器的优点是灭弧力强，熔体更换方便，被 广泛用于发电厂、 变电所和电动机的保护。
第1章 常用低压电器
（4） 新型熔断器：自复式熔断器是应用非线性 电阻元件（金属钠等）在高温下电阻特性突变的原 理制成的。
第1章 常用低压电器
自复式熔断器由金属钠制成熔丝，它在常温下 具有高电导率（略次于铜），短路电流产生的高温 能使钠汽化，气压增高， 高温高压下气态钠的电阻 迅速增大，呈高电阻状态， 从而限制了短路电流。 当短路电流消失后，温度下降，气态钠又变为固态 钠，恢复原来良好的导电性能，故自复式熔断器可 重复使用。因其只能限流，不能分断电路，故常与 断路器串联使用，以提高分断能力。目前自复式熔 断器有RZ1系列熔断器，它适用于交流380 V的电路 中与断路器配合使用。
第1章 常用低压电器
组合开关
万能转换开关 可逆转换开关
各种类型按钮
带灯普通按钮
第1章 常用低压电器
微动开关 接近开关
各种类型行程开关 各种接近开关
第1章 常用低压电器
Байду номын сангаас单元件断路器 单相断路器
三相断路器
带漏电保护断路器
RL1系列螺旋式熔断器 RT0系列有填料封闭管式熔断器 瓷插式熔断器
第1章 常用低压电器
第1章 常用低压电器 4.2.2 组合开关
组合开关又称转换开关，由分别装在多层绝缘件内的 动、 静触片组成。动触片装在附有手柄的绝缘方轴上， 手柄沿任一方向每转动90°，触片便轮流接通或分断。为 了使开关在切断电路时能迅速灭弧，在开关转轴上装有扭 簧储能机构，使开关能快速接通与断开，从而提高了开关 的通断能力。图所示为HZ10系列转换开关的外形和内部结 构。
第1章 常用低压电器 图 4-4 灭弧措施
第1章 常用低压电器 图4-5 熔断器的灭弧措施
第1章 常用低压电器
1.2 低压开关
1.2.1 刀开关
1． 胶盖刀开关 胶盖刀开关又称开启式负荷开关，由瓷地板、静 触头、触刀、瓷柄、熔体和胶盖等构成。其结构简单， 价格低廉，常用作照明电路的电源开关，也可用来控 制5.5 kW以下异步电动机的启动与停止。因其无专门 的灭弧装置，故不宜频繁分、 合电路。
熔断器能长期正常工作的电压。如果熔断器的实际工作 电压超过额定电压，则一旦熔体熔断，可能发生电弧不 能及时熄灭的现象。
（2） 熔体额定电流：是指在规定的工作条件下， 电流长时间通过熔体而熔体不熔断的最大电流。
第1章 常用低压电器
（3） 熔断器额定电流：是指保证熔断器能长期 正常工作的电流，是由熔断器各部分长期工作时所允 许的温升决定的。该额定电流应不小于所选熔体的额 定电流， 且在额定电流范围内不同规格的熔体可装 入同一熔壳内。
第1章 常用低压电器
• 主要技术参数
第1章 常用低压电器 组合开关的图形符号如图4-9所示。
图4-9 组合开关的图形符号 (a) 单极； (b) 三极
第1章 常用低压电器
1.3 熔 断 器
1.3.1 常用熔断器 1． 熔断器的分类和结构原理 熔断器按结构可分为开启式、半封闭式和封闭
式。封闭式熔断器又分为有填料、无填料管式和有 填料螺旋式等。按用途分有工业用熔断器、保护半 导体器件熔断器、具有两段保护特性的快慢动作熔 断器、自复式熔断器等。
第1章 常用低压电器
安装和使用胶盖开关时应注意下列事项： (1)电源进线应接在静触头一边的进线端（进线 座应在上方），用电设备应接在动触头一边的出线端。 这样，当开关断开时，闸刀和熔体均不带电，以保证 更换熔体时的安全。（上进下出） (2)安装时，刀开关在合闸状态下手柄应该向上， 不能倒装和平装，以防止闸刀松动落下时误合闸。
第1章 常用低压电器
图4-13 无填料封闭式熔断器 (a) 外型； (b) 结构
第1章 常用低压电器
这种结构熔断器有两个特点：一是采用变截面锌片 作熔体。 当电路过载或短路时，变截面锌片狭窄部分 的温度急剧升高并首先熔断，特别是在短路时， 熔体 的几个狭窄部分同时熔断，形成较大空隙，灭弧更容易； 二是采用钢纸管或三聚氰胺玻璃作熔管，当熔体熔断时， 熔管在电弧作用下，分解大量气体，使管内压力迅速增 大，促使电弧迅速熄灭。
第1章 常用低压电器
第1章 常用低压电器
图 4-6 HK (a) 内部结构； (b) 图形符号
第1章 常用低压电器 对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大于所有负载额定电流的开关。对于电动 机的控制， 可选用额定电流大于电动机额定电流３倍 的开关。
胶盖刀开关的型号(HK 2—□/□)
这种开关适用于交流50 Hz、电压380 V以下和直流电 压220 V以下的电路中，供手动不频繁地接通和断开电源， 以及控制5 kW以下异步电动机的直接启动、停止和正反转。
第1章 常用低压电器
第1章 常用低压电器 图4-8 HZ10—10/3型组合开关
第1章 常用低压电器 HZ系列转换开关型号及含义为
第1章 常用低压电器
第1章 常用低压电器
3）
1。电弧的产生：各种有触点电器都是通过触点的 开、闭来通、断电路的。 触点接通电路时，存在接触 电阻，引起触点升温；触点分断电路时，由于热电子 发射和强电场的作用使气体游离，从而在分断瞬间产 生电弧。
2.电弧的危害：开关电器在分断电路时产生的电弧， 一方面使电路仍旧保持导通状态，延迟了电路的开断； 另一方面会烧损触点，缩短电器的使用寿命。
第1章 常用低压电器 对单台电动机，熔体的额定电流（IfN）应不小 于电动机额定电流（∑IN）的1.5~2.5倍， 即
IfN≥(1.5~2.5)IN
轻载启动或启动时间较短时，系数可取1.5， 带负载启动、 启动时间较长或启动较频繁时， 系数可取2.5。
第1章 常用低压电器
3． 熔断器使用维护注意事项 （1） 熔断器的插座和插片的接触应保持良好。 （2） 熔体烧断后， 应首先查明原因，排除故障。 更换熔体时，应使新熔体的规格与换下来的一致。 （3） 更换熔体或熔管时，必须将电源断开， 防触 电。 （4） 安装螺旋式熔断器时，电源线应接在瓷底座 的下接线座上，负载线应接在螺纹壳的上接线座上。 这样可保证更换熔管时， 螺纹壳体不带电， 保证操作 者人身安全。
RO,RT系列熔断芯子
慢溶保险丝
高分子PTC自复保险丝
CFC36系列交流接触器
CKC1（CJ40）系列接触器
第1章 常用低压电器
中间继电器
热继电器
第1章 常用低压电器
空气囊时间继电器
空气囊时间继电器
电子式时间继电器
AR-731F2 AR-731F3
JSS1P1--时间继电器
DH11S-S--时间继电器
第1章 常用低压电器 图4-1 电磁机构示意图
第1章 常用低压电器
第1章 常用低压电器 2 交流电磁铁的分磁环
分磁环（也称短路环）：对单相交流电磁机构， 一般在铁心端面上安置一个铜制的分磁环，以便改善 工作状况.
短路环工作原理：电磁机构的磁通是交变的，而 电磁吸力与磁通的平方成正比，当磁通为零时，吸力 也为零，这时衔铁在弹簧反力作用下被拉开，磁通大 于零后，吸力增大，当吸力大于反力时， 衔铁又吸合， 衔铁会产生强烈的振动和噪声。振动会使电器寿命缩 短。所以为了消除振动，单相交流电磁机构必须加装 分磁环。
第1章 常用低压电器
瓷插式熔断器
RL1系列螺旋式熔断器
RTO系列有填料封闭管式熔断器
RT14系列圆筒形帽熔断器
第1章 常用低压电器 图4-10 熔断器的图形符号
第1章 常用低压电器
2． 熔断器的主要技术参数
选择熔断器时，应考虑以下几个主要技术参数： （1） 额定电压：这是从灭弧角度出发， 保证
第1章 常用低压电器
1.1.2 电磁式低压电器基本结构及灭弧 1． 电磁机构 1） 电磁机构通常采用电磁铁的形式，由吸引线圈、
铁心（又称静铁心或磁轭）和衔铁（也称动铁心） 三部分组成，其工作原理如下：当线圈通入电流后， 磁通Φ 通过铁心。 衔铁和工作气隙形成闭合回路， 因衔铁受到电磁力，便吸向铁心。
第1章 常用低压电器
• （3） 无填料封闭管式熔断器：这种熔断器由熔管、 熔体和插座组成，熔体被封闭在不充填料的熔管内，其 外形结构如图4-13所示。15 A以上熔断器的熔管由钢纸 管、黄铜套管和黄铜帽等构成， 新产品中熔管已用耐 电弧的玻璃钢制成。 常用的无填料封闭管式熔断器有 RM7和RM10系列。
