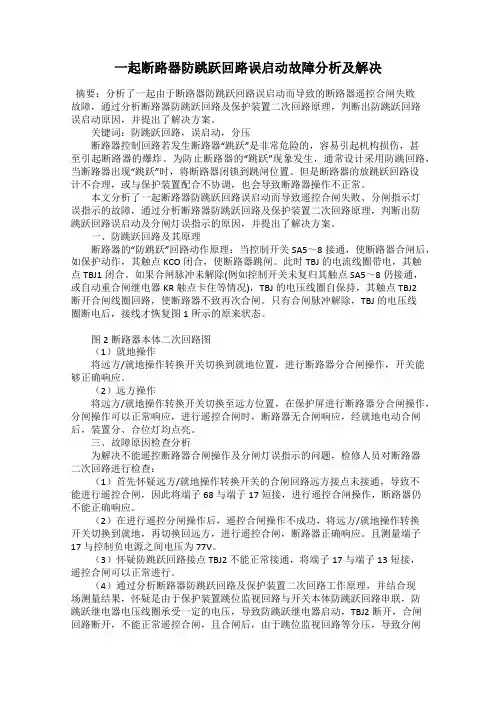

一起断路器防跳跃回路误启动故障分析及解决
一起断路器防跳跃回路误启动故障分析及解决摘要：分析了一起由于断路器防跳跃回路误启动而导致的断路器遥控合闸失败故障，通过分析断路器防跳跃回路及保护装置二次回路原理，判断出防跳跃回路误启动原因，并提出了解决方案。
关键词：防跳跃回路，误启动，分压断路器控制回路若发生断路器“跳跃”是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸。
为防止断路器的“跳跃”现象发生，通常设计采用防跳回路，当断路器出现“跳跃”时，将断路器闭锁到跳闸位置。
但是断路器的放跳跃回路设计不合理，或与保护装置配合不协调，也会导致断路器操作不正常。
本文分析了一起断路器防跳跃回路误启动而导致遥控合闸失败、分闸指示灯误指示的故障，通过分析断路器防跳跃回路及保护装置二次回路原理，判断出防跳跃回路误启动及分闸灯误指示的原因，并提出了解决方案。
一、防跳跃回路及其原理断路器的“防跳跃”回路动作原理：当控制开关SA5～8接通，使断路器合闸后，如保护动作，其触点KCO闭合，使断路器跳闸。
此时TBJ的电流线圈带电，其触点TBJ1闭合。
如果合闸脉冲未解除(例如控制开关未复归其触点SA5～8仍接通，或自动重合闸继电器KR触点卡住等情况)，TBJ的电压线圈自保持，其触点TBJ2断开合闸线圈回路，使断路器不致再次合闸。
只有合闸脉冲解除，TBJ的电压线圈断电后，接线才恢复图1所示的原来状态。
图2断路器本体二次回路图（1）就地操作将远方/就地操作转换开关切换到就地位置，进行断路器分合闸操作，开关能够正确响应。
（2）远方操作将远方/就地操作转换开关切换至远方位置，在保护屏进行断路器分合闸操作，分闸操作可以正常响应，进行遥控合闸时，断路器无合闸响应，经就地电动合闸后，装置分、合位灯均点亮。
三、故障原因检查分析为解决不能遥控断路器合闸操作及分闸灯误指示的问题，检修人员对断路器二次回路进行检查：（1）首先怀疑远方/就地操作转换开关的合闸回路远方接点未接通，导致不能进行遥控合闸，因此将端子68与端子17短接，进行遥控合闸操作，断路器仍不能正确响应。
浅析VS1型真空断路器常见故障及其处理
浅析VS1型真空断路器常见故障及其处理【摘要】为了使真空断路器可靠正常工作，本文通过对VS1型真空断路器常见故障的分析与处理，总结出VS1型断路器的运行特点，结合这些故障和特点指出工作过程中必须强化日常的维护检测，严格执行电气设备预防性试验规程要求，提高设备健康使用水平，才能避免这些常见故障的发生。
【关键词】VS1型真空断路器故障分析处理措施VS1型真空断路器采用操动机构与断路器本体一体式设计，体积小而紧凑。
既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用。
断路器本体呈圆柱状竖向排列，这样可使电场分布极佳且相间距可降至最小。
极柱的竖向排列可大量减少粉尘在表面的聚集。
断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内,这种结构能有效的防止外部因素的对真空灭弧室的影响，使嵌入式极柱的VS1型断路器完全没有相间闪络和降低灭弧室沿面闪络的可能，整个主回路带电部分与外界环境几乎完全隔绝，断路器具有良好的抗污秽，抗潮湿能力。
1、断路器合、分闸拒动1.1 故障现象断路器远方操作，断路器不动作，并时常发控制回路断线信号，就地手动进行机械分闸有时可进行操作；1.2 原因分析如果断路器拒动发生在事故时，将会导致事故越级，扩大事故范围。
根据断路器二次回路及断路器内部机械构造分析可知，由以下原因可能造成上述问题。
（1）操作回路断线或开关辅助开关转换不到位；（2）操作电源电压降低或消失；（3）分、合闸线圈电阻增加，造成分合闸顶杆动能降低，从而造成脱扣能量不足，或者分、合闸线圈损坏；（4）分、合闸顶杆变形，分合闸时存在顶杆卡涩、不灵活现象，分合闸动能降低，无法分、合闸；（5）分、合闸顶杆动作，但由于压板卡涩，造成无法动作或机构分、合闸锁扣扣入太深或扣板卡死；（6）大轴变形，造成断路器无法分合闸；（7）断路器小车位置不到位，致底盘车内接点不能接通，使闭锁电磁铁不能启动，合闸联锁板顶住合闸弯板造成断路器无法操作。
VS1型真空断路器故障处理及对策
VS1型真空断路器故障处理及对策1 引言1O kV级VS1型真空断路器，具有灭弧能力强、电气寿命长、检修和维护工作量小、运行可靠性高、适合频繁操作的特点，应用在发电厂6 kV 厂用电系统和高压辅机上，优点尤为显著。
近几年，在真空断路器的检修、维护工作中，由于使用开关特性测试仪、绝缘试验等先进的仪器和方法进行测试，潜伏性机械和绝缘故障通过试验检测手段，可显示故障检测数据来指导检修，使真空断路器安全可靠运行。
虽然VS1型真空断路器有许多优点，但由于弹簧操动机构结构比较复杂，特别是零件数量较多，加工要求较高，传动环节错综复杂，易出现故障。
2 典型故障与检修要点真空断路器的典型故障主要表现在真空泡真空度降低、真空断路器跳闸失灵、断路器拒绝合闸与拒绝储能、分合闸不能同期、合闸弹跳数值大、分合闸时间长以及分合闸速度过高或过低等几个方面。
针对上述情况，本文就故障现象、产生的原因及其危害，并结合现场实际提出检修和维护方法以及预防措施。
2．1 真空泡真空度降低根据设计要求，VS1型真空断路器的真空度标准应该在1．33×10 ～1．33×10 Pa之间。
随着运行时间的延长，真空度会逐渐下降，从而影响运行性能，并导致故障的引发。
(1)故障现象真空度下降，断路器动静触头问击穿电压迅速降低，影响断路器正常工作。
(2)原因分析真空度降低的主要原因有以下几点：使用材料气密情况不良；金属波纹管密封质量不良，多次操作后出现漏点；在调试过程中，行程超过波纹管的范围，或超程过大，受冲击力太大造成。
(3)故障危害作为真空断路器心脏的真空泡，如发生漏气或真空度降低使绝缘介质降低，将严重影响真空断路器开断过电流能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。
(4)处理方法对真空泡进行一次工频耐压试验，并与出厂试验(出厂耐压试验值：42 kV／min，交接与大修试验值：38 kV／rain)进行比较。
试验时，将断路器处于分闸状态，动静触头保持额定开距(11±lram)。
继电保护误动跳闸成因及处理对策分析
继电保护误动跳闸成因及处理对策分析摘要：近年来，我国电网事业获得了极大的发展，继电保护系统也在不断地更新。
但继电保护装置的运行过程中仍然存在不少问题，如误动故障等，严重影响了系统的运行效率。
本文分析了继电保护误动跳闸的原因，并提出了有效制止继电保护误动的对策，以供大家参考借鉴。
关键词：继电保护；误动跳闸；原因；处理对策引言：继电保护装置在运行中出现误动跳闸现象已经屡见不鲜，这一问题不仅严重影响了继电保护装置的安全运行，还在一定程度上为电网企业的发展带来了沉重的经济负担，因此及时解决继电保护误动跳闸现象使继电保护装置正常运行势在必行。
1 继电保护的定义1.1 继电保护的概念及工作方式我们知道，对于电力系统来说，出现故障是时常发生的，这主要取决于外界的因素干扰以及自身的内部因素，无论哪种因素，一旦使电力系统发生故障没有办法正常运行的话，将会给企业、个人带来损失，那么日常生活中我们要想到解决办法的前提是要了解出现的故障原因及没有正常运行的明显状态有哪些，当电力系统出现单相接地、两相接地、三相接地、短路等的话就是很明显的出现了故障。
而如果电力系统在运行中出行超负荷、超电压、产生振荡、本身同步运行的发电机却异步运行时等，就是非正常运行状态。
综上各种原因，我们就不难看出继电保护的主要作用是什么。
那么继电保护的基本工作原理我们归结为，它主要是根据电力系统发生故障前后电气物理量变化的特征为基础构成的，一旦电力系统发生故障之后，工频电气量将会发生很大的变化，这些变化的主要特征是：（1）电流增大的情况。
当设备发生短路时，那么在出现故障的某点和电源与电源相连接的电气设备与输送电能的线路上，所产生的电流将迅速的增大，从负荷电流开始，到最后会比负荷电流大得多；（2）电压降低的情况。
一旦相间短路和接地短路发生故障的时候，将会导致电力系统之中的各个点之间的相间电压或者是相电压值迅速降低，而且距离短路点原来越近的话，其中的电压也会越来越低；（3）电流与电压之间的相位角会发生变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VS1断路器防跳继电器误动故障的分析与处理
发表时间：2016-09-08T15:52:19.523Z 来源：《低碳地产》2016年9期作者：王永平
[导读] 在继电保护工作中，二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是变电站工作人员经常遇到的问题。
云南楚雄矿冶有限公司六苴铜矿动力工段云南楚雄 675401
【摘要】在继电保护工作中，二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是变电站工作人员经常遇到的问题。
本文结合变电站维护人员在改造工作中碰到的实际问题，分析探讨改造过程中遇到的防跳回路故障及处理办法。
【关键词】VS1断路器；防跳回路；解决办法
在继电保护工作中，二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是变电站工作人员经常遇到的问题。
本文结合变电站维护人员在改造工作中碰到的实际问题，分析探讨改造过程中遇到的防跳回路故障及处理办法。
1、动作原理
控制回路没有故障，由于开关机构或辅助接点接触不良，开关触点卡住等原因。
控制回路确有故障，开关合于故障点，保护动作使开关跳闸，此时KK开关尚未返回或保护装置接点卡住，再次发出合闸脉冲使开关合闸，使开关反复分合跳跃，造成损坏设备的后果。
装设防跳装置就是为了避免上述问题的发生。
当保护动作跳闸时，合闸开关虽有合闸脉冲发出，但由于开关跳闸过程中防跳继电器启动，合闸脉冲经合闸开关接点、防跳继电器常开接点使防跳继电器电压线圈保持，断开防跳继电器常闭接点即断开了合闸回路。
2、遇到的故障
图1
在变电站6KV系统改造过程中，在调试6KV分柜时，我们发现在一次合闸在分闸后，有时会出现第二次合闸合不上，经检查KK开关的5、8脚能正常接通（图1所示），在分闸后KK开关处于正常位置，就地/远程开关已打在就地上，此时在检查防跳继电器防跳继电器处于动作位置。
此时防跳继电器不能动作，防跳继电器为不正常动作。
3、故障分析
如上图1所示，在检查控制回路的过程中我们发现，KK开关的5、8脚能正常接通，装置的25、26脚继电器能正常动作，QK转换开关能正常切换，QF触点接通正常，HC线圈完好，但是在出现合不上闸的情况时合闸回路不通，此时在观察防跳继电器处于动作位置，由于线路没有故障，KK位置也正确，此时防跳继电器不能动作，为误动作，此时量断路器的4、14脚有大电压存在。
我们在改造中使用的断路器是成都森源的VS1真空断路器，由于他本身已自带防跳回路，所以我们在控制回路中没有加防跳。
从上述检查分析我们认为，由于我们所使用的指示灯是发光二极管的指示灯，在合闸后KK开关的11、10脚通，指示灯在合闸回路中的分压能力小，造成防跳继电器不能释放，从而造成第二次合闸时，防跳继电器闭锁合闸回路，合不上闸。
4、解决办法
如图2所示，将KK、LD与合闸回路分离，同时通过在指示灯回路中串QF常闭触点构成指示灯回路。
由于指示灯与合闸回路中的防跳继电器分离，可以有效避免误启动防跳继电器，造成合不上闸的情况。
图2
5、结束语
二次回路的正确与否对继电保护装置的正确动作有非常重要的作用，二次回路的异常同样会造成严重的系统事故，因此，必须加以足够的重视。
维护人员应对保护装置、二次回路原理有比较深入的了解，从而可根据原理接线进行正确的试验工作。
