综合间钢屋架施工方案
钢屋架制作及安装施工方案
钢屋架制作及安装施工方案钢屋架是现代建筑中常用的一种结构形式，它具有重量轻，强度高，耐腐蚀，施工快速等优点，因此在许多工业厂房、体育馆、仓库等大跨度建筑中得到广泛应用。
钢屋架制作及安装施工方案如下：一、方案编制1.施工前的准备工作：确定项目的技术要求、设计文件和施工图纸；制定施工计划和施工方案；确定材料的采购及加工计划等。
2.工程测量：根据设计图纸进行现场的测量，确定钢屋架的尺寸和精确位置。
3.钢材加工：根据施工图纸和设计要求，进行各种规格钢材的切割、焊接、冲孔等加工处理。
4.钢屋架构件制作：根据施工图纸和设计要求，将加工好的钢材进行组装、焊接，制作成钢屋架的构件。
5.构件质检：按照相关标准和质量要求，对制作好的构件进行检查，确保质量符合要求，无缺陷和隐患。
6.表面处理：对钢屋架构件进行喷涂、防腐等处理，提高其表面的耐腐蚀性和美观度。
7.运输：将制作好的钢屋架构件按照施工计划进行组织，并运输到施工现场。
二、架设施工1.基础施工：根据设计图纸，按照基础的要求进行开挖、浇筑混凝土，确保基础的坚固和平整。
2.上梁：先将预制好的梁体进行定位，然后用吊车将其吊装到预先设置好的支撑点上。
3.安装柱子：根据构件设计要求，将柱子按照要求位置设置立起来，与其他构件焊接。
4.安装横梁：将横梁制件按照要求位置设置并焊接固定。
5.安装屋面：根据设计图纸和施工计划，将屋面材料进行安装，包括防水、保温、隔热等工作。
6.梁柱的连接：根据设计要求，通过焊接、螺栓等方式将梁柱进行牢固的连接。
7.系统管线安装：根据设计要求，安装空调、电气、给排水等系统管线。
8.安全检查：施工结束后，进行一次全面的安全检查，确保施工完成后的安全性。
三、验收与交付1.施工验收：完成施工后，根据相关标准进行验收，并出具相应的验收报告。
2.整理文档和图纸：整理施工过程中涉及的各种文档、图纸等，确保施工档案的完整和规范。
3.交付使用：完成验收后，将项目交付给业主使用，同时提供后期维护、保养等服务。
钢屋架制作及安装施工方案
钢屋架制作及安装施工方案一、概述钢屋架由钢材组成，具有轻巧、结构牢固、耐腐蚀等特点，广泛应用于建筑物的屋面结构。
本方案旨在针对一些具体项目制定钢屋架制作及安装的施工方案。
二、施工准备1.施工准备：成立专业施工班组，组织认真的施工会议，明确施工任务和质量要求。
2.材料采购：根据设计要求和施工图纸，制定材料采购计划，并选择信誉良好的供应商进行采购。
3.设备及工具准备：准备好所需的施工机械设备和工具，如吊车、脚手架、电焊机等，确保施工过程中设备可靠。
三、钢屋架制作1.准备工作：清理场地，搭建好施工脚手架，确保施工安全。
2.制作工艺：根据施工图纸，将钢材切割、焊接、预制成所需形状。
注意保证钢材的处理和加工质量，确保制作的钢屋架符合设计要求。
3.喷漆处理：对制作好的钢屋架进行防腐处理和喷漆工作，确保钢材的耐腐蚀性能和美观度。
四、钢屋架安装1.准备工作：清理施工现场，确保安全通畅；安装前检查钢屋架材料，确保其质量合格。
2.安装流程：a.按照施工图纸和设计要求确定标高和基准线，设置好坡度和倾斜角度。
b.将制作好的钢屋架部件提升到安装位置，利用脚手架等设备进行支撑和调整。
c.进行焊接和连接，确保钢屋架的稳固和牢固性。
d.完成主体钢屋架的安装后，继续安装次要部位，如脊线、檐口等。
3.安全保障：在安装过程中，严格遵守相关的安全操作规程，确保施工人员的安全。
4.质量检查：安装完成后，进行钢屋架的质量检查，包括焊缝质量、连接牢固性以及尺寸规格等。
五、施工管理与验收1.施工管理：负责管理施工过程，包括施工进度控制、材料消耗控制、施工质量控制等，确保施工按计划进行。
2.验收标准：根据设计要求和国家相关标准进行验收，包括材料质量、施工工艺、安全可靠性等方面。
3.验收流程：完成施工后，组织专业验收人员进行验收，对钢屋架的制作和安装进行全面检查。
如发现问题，及时整改并重新进行验收。
4.施工总结：施工结束后，对整个施工过程进行总结，总结经验和教训，为今后的项目提供有益的参考。
钢屋架施工专项方案
钢结构工程安装方案第一节、施工准备及作业流程 (2)一、施工准备 (2)二、施工作业流程 (3)第二节、锚定螺栓预埋 (4)第三节、钢结构安装施工工艺 (5)一、钢构运输堆放 (5)二、钢结构的焊接 (5)1、梁的绑扎 (8)2、彩板施工步骤 (9)第四节．质量要求 (9)第五节．质量保证措施 (10)第六节．安全保证措施 (10)第一节、施工准备及作业流程一、施工准备1、在工程队进场前先组织好施工设备和工具就绪，人员到位和劳工保险；2、与甲方单位协商好用水用电问题；3、工程队进场后（主钢构吊装前）立即为地脚螺栓放线和复测轴线，同时安排好存放钢结构材料的场地，做好吊装先后材料的编排工作，以便吊装工作更顺利；4、进一步落实租用卸货吊车和吊装车的联系工作；5、再进一步与各平行施工单位就厂房分期分区域施工衔接配合问题进行协商，避免因双方不协调而造成进度拖延；6、预先安排好工人的食宿问题，以及围绕本工程对有关管理人员和工人在技术、质量、进度、安全等方面的要求作全面交底及签定有关治安、安全施工、文明施工的协议，以确保工程按量完成；7、就该工程采用760型暗扣式单层彩钢加保温棉与钢丝网。
8、在施工前对工人进行安装技术培训；二、第二节、锚定螺栓预埋一、地脚螺栓预埋其埋置深度应符合现行《钢筋砼设计规范》；二、地脚螺栓裸露长度应根据安装图设置，其允许误差为+10mm，-3mm。
预埋时各轴地脚螺栓中心线允许偏差-3mm，同一柱位螺栓间距允许误差小于-2mm，找平之后完成面高度误差小于-3mm，埋置时应确保其完全固定，再浇砼，埋置的用黄油或胶带纸作防绣保护及麻布包裹牙以免遭破坏；三、安装前对地脚螺栓进行点核；四、基础螺栓预埋执行方案第三节、钢结构安装施工工艺一、钢构运输堆放9、钢梁进场后，分两部分在地上拼装好后直接用16T吊车开至厂房内直接吊至屋顶；材料过于密集的地方，需先将钢构放置临时放区（详见施工平面图），尽量将构件堆放在该区附近，以免产生二次搬运；10、钢构之运输及堆放，垫点应选在挠度最大或易变形之部位，上下垫木保证在同一直线上。
钢屋架施工方案
钢屋架施工方案钢屋架施工方案一、工程概述：本工程为钢屋架施工项目，施工内容包括搭建钢屋架结构、安装钢屋面板、补充防水层等。
二、施工流程：1. 研究和分析施工图纸，确定施工方案。
2. 准备材料和设备，包括钢材、螺栓、焊接机、吊车等。
3. 按照施工图纸安装主梁和次梁。
4. 安装剪力墙、斜撑和连接件。
5. 安装屋面钢板，包括固定骨架、安装钢板和连接。
6. 完成屋面的补充防水层工作。
7. 进行质量检验和验收。
三、施工方案：1. 施工前的准备工作：a. 对现场进行勘察和测量，确保施工图纸的准确性。
b. 采购所需的材料和设备，并进行检验和验收。
c. 制定施工计划并安排施工人员。
2. 钢屋架的安装：a. 根据施工图纸，确定主梁和次梁的位置和尺寸，进行安装。
b. 对主梁和次梁进行调整，确保其水平和垂直度。
c. 安装剪力墙、斜撑和连接件，加固结构的稳定性。
3. 钢屋面板的安装：a. 根据施工图纸，确定钢板的安装位置和尺寸。
b. 先安装骨架，包括龙骨和檩条，确保其水平和垂直度。
c. 安装钢板，将其固定在骨架上，并进行连接处理。
4. 补充防水层的施工：a. 在钢屋面板上铺设防水膜，确保整个屋面的防水性能。
b. 要防止防水层的破损，对特殊部位进行加固处理。
5. 质量检验和验收：a. 对施工的钢屋架进行质量检验，确保其安全可靠。
b. 进行验收工作，以确保施工符合规范和要求。
四、安全技术措施：1. 施工现场设置警示标志，确保施工区域的安全。
2. 施工人员必须穿戴好安全防护用具，并进行相关安全培训。
3. 吊车操作人员必须具备相应的资质和经验。
4. 施工期间，严禁吸烟和明火作业，必要时进行防火处理。
5. 施工期间，严守操作规范，遵循施工标准和要求。
五、施工进度计划：1. 工程准备：3天。
2. 钢屋架安装：5天。
3. 钢屋面板安装：3天。
4. 补充防水层施工：2天。
5. 质量检验和验收：1天。
六、安全保障措施：1. 施工过程中，设置警示标识，禁止无关人员进入施工区域。
钢屋架施工方案
钢屋架施工方案1. 概述钢屋架结构是一种常见的轻型钢结构，其采用钢材制作而成，可以广泛应用于工业厂房、仓库、商业建筑以及民用建筑等领域。
本文档将介绍钢屋架施工方案，包括施工前准备工作、具体施工步骤以及质量控制等内容。
2. 施工前准备工作施工前准备工作是确保钢屋架施工顺利进行的重要环节。
下面是施工前的准备工作步骤：2.1 施工图纸的准备在开始施工之前，需要准备完整的钢屋架施工图纸。
施工图纸应包括结构图、构件图、节点图等详细图纸，以便施工人员按图施工。
2.2 材料准备在施工前，需要对所需的钢材和连接件进行采购，并进行材料验收。
材料采购应符合设计要求，并确保材料的质量、规格等符合施工图纸的要求。
2.3 设备和施工人员准备在施工现场需要准备必要的施工设备，如吊车、吊装工具等。
同时，需要安排足够的施工人员，确保施工进度和质量。
2.4 安全防护准备钢屋架施工过程中存在一定的安全风险，因此需要进行安全防护准备。
这包括制定安全施工方案、配备必要的安全防护设施，如安全帽、防护眼镜等，并进行必要的安全培训和技术指导。
3. 施工步骤钢屋架施工一般可以分为几个基本的步骤，具体步骤如下：3.1 基础预处理在开始钢屋架的施工之前，需要对基础进行处理。
这包括清理基础表面、检查基础的平整度和强度，确保基础符合要求。
3.2 安装立柱和梁根据施工图纸的要求，按照顺序安装钢柱和钢梁。
安装立柱时应进行垂直度检查，确保立柱的安装位置准确。
安装梁时需要注意梁的水平度和连接牢固性。
3.3 安装屋面板和墙体在安装立柱和梁之后，需要安装屋面板和墙体。
屋面板可以采用轻型夹芯板或其它合适的材料。
安装时需注意板材的连接方式和密封性。
3.4 进行节点连接完成立柱、梁和屋面板的安装后，需要进行节点连接。
节点连接是钢屋架施工中的重要环节，连接方式的选择应根据工程要求和节点的受力情况进行。
3.5 补充施工在完成核心工程后，还需要进行一些补充施工工作。
例如进行屋面的防水处理、安装门窗等。

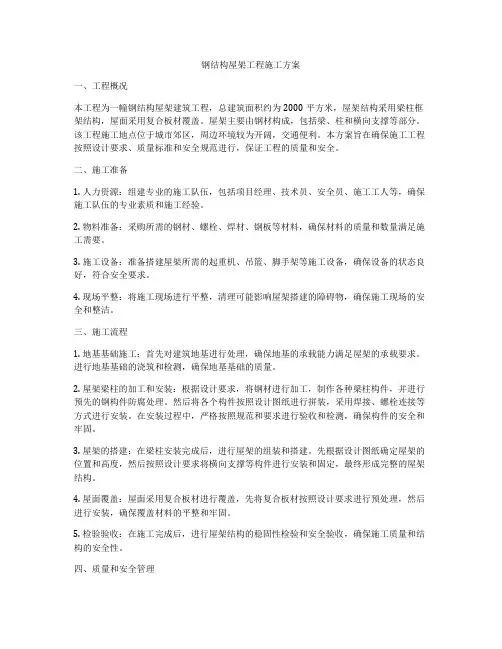

钢结构屋架工程施工方案
钢结构屋架工程施工方案一、工程概况本工程为一幢钢结构屋架建筑工程，总建筑面积约为2000平方米，屋架结构采用梁柱框架结构，屋面采用复合板材覆盖。
屋架主要由钢材构成，包括梁、柱和横向支撑等部分。
该工程施工地点位于城市郊区，周边环境较为开阔，交通便利。
本方案旨在确保施工工程按照设计要求、质量标准和安全规范进行，保证工程的质量和安全。
二、施工准备1. 人力资源：组建专业的施工队伍，包括项目经理、技术员、安全员、施工工人等，确保施工队伍的专业素质和施工经验。
2. 物料准备：采购所需的钢材、螺栓、焊材、钢板等材料，确保材料的质量和数量满足施工需要。
3. 施工设备：准备搭建屋架所需的起重机、吊篮、脚手架等施工设备，确保设备的状态良好，符合安全要求。
4. 现场平整：将施工现场进行平整，清理可能影响屋架搭建的障碍物，确保施工现场的安全和整洁。
三、施工流程1. 地基基础施工：首先对建筑地基进行处理，确保地基的承载能力满足屋架的承载要求。
进行地基基础的浇筑和检测，确保地基基础的质量。
2. 屋架梁柱的加工和安装：根据设计要求，将钢材进行加工，制作各种梁柱构件，并进行预先的钢构件防腐处理。
然后将各个构件按照设计图纸进行拼装，采用焊接、螺栓连接等方式进行安装。
在安装过程中，严格按照规范和要求进行验收和检测，确保构件的安全和牢固。
3. 屋架的搭建：在梁柱安装完成后，进行屋架的组装和搭建。
先根据设计图纸确定屋架的位置和高度，然后按照设计要求将横向支撑等构件进行安装和固定，最终形成完整的屋架结构。
4. 屋面覆盖：屋面采用复合板材进行覆盖，先将复合板材按照设计要求进行预处理，然后进行安装，确保覆盖材料的平整和牢固。
5. 检验验收：在施工完成后，进行屋架结构的稳固性检验和安全验收，确保施工质量和结构的安全性。
四、质量和安全管理1. 施工过程中，严格按照设计要求进行施工，确保各个构件的制作和安装符合标准和规范。
2. 对施工现场进行日常巡视和检查，及时发现和解决可能存在的安全隐患，确保施工现场的安全。
钢屋架施工方案
钢屋架施工方案钢屋架施工方案一、工程概况本工程是钢结构屋架的施工工程，包括梁、柱、横梁等主要钢结构构件的制作安装。
总建筑面积为1000平方米，屋面采用双坡式设计，屋架采用钢结构梁柱框架系统。
本工程施工周期为30天。
二、施工流程1. 施工准备：清理施工场地，铺设施工道路，搭设安全防护设施，组织施工人员入场，配备必要的施工机械设备。
2. 基础施工：依据设计图纸进行地基开挖，清理底泥、碎石等杂物。
根据设计要求，进行基础浇筑，待基础强度达到要求后方可进行下一步施工。
3. 柱梁制作：根据设计图纸进行钢柱、钢梁的制作。
采用焊接工艺，确保焊点牢固，符合规范要求。
制作完成后进行质量检测，合格后方可运到现场。
4. 屋架组装：根据设计要求，按照预先制定的组装图纸进行屋架组装。
采用螺栓连接，确保各构件之间紧密连接，牢固可靠。
5. 钢梁安装：根据设计要求，将已制作好的钢梁吊装到指定位置。
采用吊车进行悬吊操作，同时配备专人指挥信号，确保安全顺利。
6. 横梁安装：将已制作好的横梁通过起重机搭配特制吊具进行吊装。
根据设计要求，将横梁准确安装到预留的位置上。
7. 面屋架安装：将屋面材料根据设计要求按照固定的工艺进行安装。
确保屋面材料安装牢固，无漏水现象。
8. 清洁整理：施工完成后，清理施工现场垃圾，整理材料、机械设备等。
三、施工安全措施1. 施工人员必须经过专业培训，并持有相关证书。
2. 施工现场必须设置围栏，并配备安全警示标识。
3. 施工人员必须佩戴安全帽、安全鞋，使用安全绳具等个人防护装备。
4. 施工机械设备必须进行定期检修和维护，确保安全可靠。
5. 施工过程中任何危险情况必须及时上报，及时采取应急措施。
四、质量控制要点1. 钢结构构件的制作必须符合相关的标准和规范要求。
2. 各构件的连接处必须采用专业的焊接和螺栓连接工艺。
3. 施工过程中必须进行质量检测，确保施工质量达到设计要求。
4. 施工现场必须保持干净整洁，材料必须堆放整齐，严禁任何乱堆乱放现象。
屋顶钢构架专项施工方案
一、工程概况本项目为某办公楼屋顶钢构架安装工程，屋面面积为1000平方米，采用轻型屋面梯形钢屋架结构，屋架跨度为24米，檐高为2.5米，脊高为4米。
屋架材料为Q235B钢材，每榀屋架重量约为4吨。
屋面材料为彩钢夹芯板，面板厚0.6毫米，板厚75毫米。
本工程屋架柱顶高程为100米，屋架结构安全等级为二级，设计使用年限为50年。
二、施工依据1. 《钢结构工程施工质量验收规范》（GB50205-2001）2. 《建筑钢结构焊接技术规程》3. 《网架结构设计与施工规程》（JGJ7-91）4. 《钢结构施工及验收规范》（GB50205-2001）5. 施工图纸及设计要求三、施工组织1. 施工队伍：成立专项施工小组，包括项目负责人、施工员、焊接工、测量员、安全员等。
2. 施工设备：准备起重机、吊车、焊接设备、测量仪器、安全防护用品等。
3. 施工材料：准备Q235B钢材、彩钢夹芯板、焊条、焊药、防火涂料等。
四、施工工艺1. 施工准备（1）对施工人员进行安全教育和技能培训，确保施工人员具备相应资质。
（2）检查施工设备、材料，确保其符合施工要求。
（3）根据施工图纸，进行现场测量放线，确定屋架位置。
2. 钢屋架制作（1）根据屋架设计图纸，在工厂内进行屋架制作。
（2）制作过程中，确保焊接质量，严格遵守焊接工艺要求。
（3）制作完成的屋架进行质量检验，合格后方可运输至施工现场。
3. 钢屋架安装（1）现场吊装：采用起重机或吊车将屋架吊至安装位置。
（2）安装屋架：根据设计要求，将屋架安装在相应位置。
（3）焊接固定：将屋架与屋面连接，进行焊接固定。
（4）检查焊接质量，确保焊接牢固。
4. 屋面防水及保温（1）在屋架安装完成后，进行屋面防水处理。
（2）恢复屋面保温层，确保屋面保温效果。
五、安全措施1. 施工现场设置安全警示标志，明确安全操作规程。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格执行高空作业安全操作规程，防止坠落事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙泉矿井井下水处理综合间工程钢屋架施工方案编制：批准：山西省宏图建设工程有限公司2010年3月12日1. 编制说明本方案为屋架制作、焊接、涂装、吊装施工专项方案，本方案对钢屋架、屋面板的吊装提出的要求具体施工步骤，施工中须遵守执行。
本施工方案编制的目的是：用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
2. 编制依据1 《建筑工程施工质量验收统一标准》（GB50300-2001）；2 《钢结构工程施工质量验收规范》（GB50205-2001；）3 《轻型屋面梯形钢屋架（圆钢管、方钢管）》（06SG515-1）；4 《建筑钢结构焊接技术规程》（JGJ81-2002）；5 《冷弯薄壁型钢结构技术规范》（GB50018-2002）；6 《碳钢焊条》（GB/T5117-95）；7 业主提供的施工蓝图。
3. 工程概况及说明本工程为钢梁屋架跨度为14米，榀数位13榀、榀距为17米、总长为91米，结构形式采用焊接工字钢屋面梁双坡屋顶，钢梁采用Q235B钢钢板焊接而成，檩条、天沟选用薄壁卷边槽钢材质采用Q235，系杆选用钢管材质采用Q235，支撑、拉条选用拉紧的圆钢材质采用Q235，檩托分别选用热轧等边和部等边角钢材质采用Q235，螺栓屋面梁构件间及系杆与主钢架间采用摩擦型高强螺栓连接，螺栓强度等级为10.9S。
其余构件之间及其余构件与主钢架之间采用普通C级螺栓连接。
钢梁与混凝土柱顶之间采用螺栓连接，螺栓材质为Q235。
焊条选用与主体金属强度相适应的焊条，当Q235钢与Q345对焊接时焊条应选用Q235钢相适应的焊条。
其余附件采用Q235钢制作。
4. 施工准备4.1 组织有关工程管理和技术人员熟悉设计图纸。
4.2 根据施工图纸及设备和技术条件，提出材料计划。
4.3 对钢结构工程所使用的机械和辅助设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4.4 钢结构工程所使用的材料应有质量证明书，符合标准后方可使用。
4.5 在钢屋架工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
4.6 钢屋架制作好后应按安装顺序堆放在支撑上。
所垫支撑应有足够的支承面，应防止支点下沉及过重、过高堆积。
4.7 准备好必须的施工机具，且运行良好。
4.8 各构件在吊装前应认真检查，并对各部位尺寸进行核对。
钢构件应完成防腐工作。
4.9 现场吊装前，应在柱顶埋件上弹好十字线，同时将标高控制点设置好。
现场场地应平整夯实，没有积水，并且要预留车道。
5. 主要工序及施工方法5.1 钢屋架的制作5.1.1材质控制1）钢屋架支座连接用锚栓为M24，所采用的连接螺栓为大六角高强度螺栓。
安装定位螺栓采用M16，材质级别为Q235-B级钢。
2）向正规生产厂家订购钢材、焊材。
而且必须具备原始材质证明（物理性能、化学成份）及出厂合格证。
3）钢材进场后按规定检查合格后才能投入使用。
4）钢材进场前由质安部门对其表面状态（锈、麻坑等缺陷）按规范标准严格把关，凡超标者不得投入使用。
5）焊材在使用前按规范进行烘焙处理。
5.1.2工艺过程：加工准备及下料→零件加工→小装配→总装配→屋架焊接→支撑连接板，系杆、支座圆钢装配、焊接→成品检验→除锈、油漆、编号1）加工准备及下料：①加工准备：屋架的加工使用钢平台，在经过夯实的土层上砌砖台，经过找平后铺上δ10厚钢板做一个45m2的钢屋架制作平台，平台钢板表面不得有焊瘤和污物。
②放样：所有钢构件在制作前均1：1放施工大样，复核无误后方可下料。
按照施工图放样，逐个核对图纸之间的尺寸和方向等，放样时要预留焊接收缩量和加工余量。
特别注意各部件之间的连接点、连接方式和尺寸是否一一对应。
③根据放样作样板，以便及时调整下料尺寸。
④钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。
⑤钢屋架下料前应先除锈,刷底漆两遍。
下料应写明工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。
2）零件加工：①切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。
切割后断口边缘熔瘤、飞溅物应清除。
剪切面不得有裂纹及大于lmm的缺楞，并应清除毛刺。
②焊接：上、下弦型钢需接长时，先焊接头并矫直。
对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。
③钻孔：屋架连接钢板的螺栓孔应用台钻钻孔，以保证螺栓孔位置、尺寸准确。
3）小装配：屋架端部基座预先拼焊组成部件，经矫正后再拼装到屋架上。
部件焊接时为防止变形，宜采用成对背靠背，用夹具夹紧再进行焊接。
4）总装配：①将实样放在装配台上，按照施工图及工艺要求起拱并预留焊接收缩量。
装配平台应具有一定的刚度，不得发生变形，影响装配精度。
②按照实样将上弦、下弦、系杆等定位圆钢搭焊在装配台上。
③把上、下弦垫板及节点连接板放在实样上，对号入座，然后将上、下弦放在连接板上，使其紧靠定位圆钢。
半片屋架杆件全部摆好后，按照施工图核对无误，即可定位点焊。
④点焊好的半片屋架翻转180°，以这半片屋架作模胎复制装配屋架。
⑤在半片屋架模胎上放垫板、连接板及基座板。
基座板、中间竖杆应用带孔的定位板用螺栓固定，以保证构件尺寸的准确。
⑥将上、下弦及系杆放在连接板及垫板上，用夹具夹紧，进行定位点焊。
⑦将模胎上已点焊好的半片屋架翻转180°，即可将另一面上、下弦和系杆放在连接板和垫板上，使型钢背对齐用夹具夹紧，进行定位点焊，点焊完毕整榀屋架总装配即完成，其余屋架的装配均按上述顺序重复进行。
5）支撑连接板、系杆支座圆钢的装配，焊接：用样杆划出支撑连接板的位置，将支撑连接板对准位置装配并定位点焊。
用样杆同样划出圆钢位置，并将装配处的焊缝铲平，将系杆支座圆钢放在装配位置上并定位点焊。
全部装配完毕，即开始焊接系杆支座圆钢、支撑连接板。
焊完后，应清除熔渣及飞溅物。
6）成品检验①焊接全部完成，焊缝冷却24h之后，全部做外观检查并做出记录。
②用螺栓连接时，须将构件摩擦面进行喷砂处理。
③按照施工图要求和施工规范规定，对成品外形几何尺寸进行检查验收，逐榀屋架做好记录。
7）除锈、油漆、编号①成品经质量检验合格后进行除锈，除锈合格后进行油漆。
②涂料及漆膜厚度应符合设计要求或施工规范的规定。
③在构件指定的位置上标注构件编号。
5.2 钢屋架的焊接5.2.1作业条件：熟悉图纸，按照《建筑钢结构焊接技术规程》的要求进行焊接工艺。
施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
5.2.2工艺过程：作业准备→电弧焊接→焊缝检查1）作业准备：选择合适的焊接工艺，焊条采用现行国家标准《碳钢焊条》GB/T5117-1995规定的E4303型焊条，焊接电流，焊接速度，焊接电弧长度等通过焊接工艺试验验证。
焊工必须有岗位合格证。
安排焊工所担任的焊接工作应与焊工的技术水平相适应。
2）电弧焊接：①焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊。
②焊接顺序：先焊上、下弦连接板外侧焊缝，后焊上、下弦连接板内侧焊缝，再焊连接板与腹杆焊缝；最后焊腹杆、上弦、下弦之间的垫板。
屋架一面全部焊完后翻转，进行另一面焊接，其焊接顺序相同。
③支撑连接板圆钢的装配，焊接：用样杆划出支撑连接板的位置，将支撑连接板对准位置装配并定位点焊。
用样杆同样划出圆钢位置，并将装配处的焊缝铲平，全部装配完毕，即开始焊接支撑连接板。
焊完后，应清除熔渣及飞溅物。
3）焊缝检查：屋架下弦杆材料接头采用有衬管与母材等强的对接焊缝并焊透，其焊缝质量等级为二级。
其它焊缝的外观质量不低于三级。
焊接全部完成，焊缝冷却24h之后，全部做外观检查。
5.3 钢屋架防腐涂装5.3.1作业条件：1）油漆工施工作业应有特殊工种作业操作证。
2）防腐涂装工程前钢结构工程已检查验收，并符合设计要求。
3）防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。
4）露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。
5.3.2工艺流程：基面清理→底漆涂装→面漆涂装→检查验收1）基面清理：①建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。
油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
②基面清理除锈质量的好坏，直接关系到涂层质量的好坏。
本工程涂装工艺的基面除锈质量等级不低于Sa2.5。
要求见表1表1 钢结构除锈质量等级2）底漆涂装：①底漆使用厚浆型环氧漆，使用前应调和，控制油漆的粘度、稠度、稀度，兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。
②刷第一层底漆时涂刷方向应该一致，接槎整齐。
③刷漆时应采用勤沾、短刷的原则，防止刷子带漆太多而流坠。
④待第一遍刷完后，应保持一定的时间间隙，防止第一遍未干就上第二遍，这样会使漆液流坠发皱，质量下降。
⑤待第一遍干燥后，再刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。
第三遍同第一遍、第四遍同第二遍。
⑥底漆涂装后起码需4～8h后才能达到表干、表干前不应涂装面漆。
3）面漆涂装：①建筑钢结构涂装底漆与面漆一般中间间隙时间较长。
钢构件涂装防锈漆后组装，组装结束后才统一涂装面漆。
涂装面漆前需对钢结构表面进行清理，清除安装焊缝焊药，对烧去或碰去漆的构件，还应事先补漆。
②面漆使用聚氨酯面漆。
面漆的调制应选择颜色完全一致的面漆，兑制的稀料应合适，面漆使用前应充分搅拌，保持色泽均匀。
其工作粘度、稠度应保证涂装时不流坠，不显刷纹。
③面漆在使用过程中应不断搅和，涂刷的方法和方向与上述工艺相同。
4）涂层检查与验收：①表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
②涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，不起皱皮，不起疙瘩。
③涂层干漆膜总厚度不应小于150μm。
5.4 钢屋架吊装吊装准备→吊车吊装场地准备→钢屋架吊装5.4.1 吊装准备1）钢屋架验收钢屋架安装前必须经过严格检查，经监理、业主验收合格后才能吊装。
2）钢屋架吊装单元的加固钢屋架侧向刚度较差，为保证钢屋架在吊装过程中不变形，在吊装前要将已经组对好的钢屋架用80mm杉木杆进行加固使之形成一个整体。
3）钢屋架摆放综合间钢屋架在现场制作，各榀均斜向布置。
屋面板每间16块，分两堆横向布置，第一间的板退后2间。
起重机吊屋架时的回转半径为6.5m，吊屋面板时回转半径为9~11m，每次吊2块5.4.2 吊装场地准备1）吊车支腿需放于道木上，吊车支腿位置处土方需经过夯实，且要符合质量验收规范要求，防止屋架吊装时吊车支腿发生下陷。
2）钢屋架吊装时在柱周围需搭设操作平台，操作平台搭设双排脚手架，材料使用φ48×3.5钢管及配套连接件。
