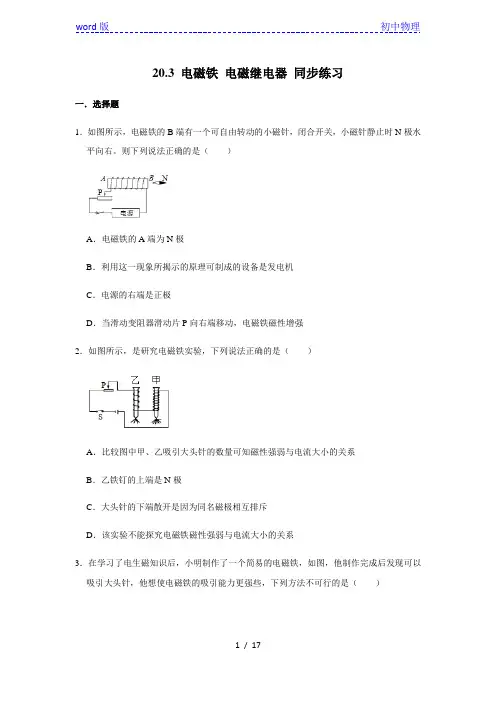

人教版九年级全册物理 20.3电磁铁 电磁继电器 同步练习(答案)

20.3电磁铁电磁继电器同步练习一．选择题1．如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，闭合开关S，将滑片P向左移动的过程中，下列说法正确的是（）A．电磁铁的磁性减弱B．电磁铁左端是S极C．条形磁铁受到的排斥力增大D．条形磁铁所受的吸引力减小2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，下列分析不正确的是（）A．滑动变阻器滑片P向右移动时，电磁铁的磁性减弱B．电磁铁的右端是N极C．条形磁铁所受的静摩擦力变小D．若想增大条形磁铁所受的摩擦力，可以增加电源电压4．如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。

控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。

以下说法正确的是（）A．电磁继电器利用电磁感应原理工作B．R2的阻值随光照强度的增大而增大C．当光照强度增大时，电压表示数减小D．若将R1换成阻值稍小的电阻，可延长灯L的发光时间5．小明利用铁钉与漆包铜线制成一个电磁铁，并将其接入电路，如图所示。

当开关闭合后（）A．铁钉中有电流产生B．铁钉的温度急剧升高C．铁钉能吸引大头针D．铁钉能吸引小纸屑6．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是（）A．闭合S1，M接1B．闭合S1，M接2C．断开S1，M接1D．断开S1，M接27．某宿舍楼一单元的几家住户为增强安全感。

在单元楼梯口安装了防盗门。

如图所示为单元防盗门门锁的原理图。

各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关。

该门锁的工作过程是：楼上的人闭合控制开关S．门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开。

关于该门锁。

下列说法中正确的是（）①闭合开关后，电磁铁的右端为S极；②闭合开关后，电磁铁的右端为N极；③该单元的各住户控制门锁的开关是并联的；④该单元的各住户控制门锁的开关是串联的。

A．①③B．①④C．②③D．②④8．如图所示，电磁铁的左下方有一铁块，在大小不变的力F作用下向右作直线运动。

当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（）A．电磁铁上端为N极B．铁块运动过程中，电磁铁的磁性逐渐减弱C．铁块作匀速运动D．铁块对地面的压强逐渐减小9．如图所示是探究电生磁的装置，则下列说法错误的是（）A．根据图甲可知：电流的磁场方向与电流方向有关B．根据图乙可知：通电螺线管外部的磁场与条形磁体的磁场相似C．根据图丙可知：电磁铁磁性的强弱跟线圈匝数有关D．要使图丙中右边的电磁铁磁性增强，可以将滑动变阻器滑片右移10．如图是“水位自动报警器”原理图，容器中装有盐水，L1是红灯，L2是绿灯，下列说法都正确的是（）①液面上升到与金属块B接触时，电磁铁上端为N极②液面上升，金属块A受到的液体压强和浮力都变大③当液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体④若在电路中M点接入电铃，电铃响表示水位到达警戒线A．只有①②正确B．只有②③正确C．只有①③正确D．只有②④正确二．填空题11．如图所示的电路中，当开关S拨到a后，电磁铁左端为极，小磁针静止时，B 端是极；当开关S由a拨到b，调节滑动变动器，使电流表的示数仍保持不变，则电磁铁的磁性（选填“增强”、“不变”或“减弱”）。

12．如图所示电路中，闭合开关S之后，移动滑动变阻器滑片P可以增强或者减弱电磁铁的磁性。

当滑片向右缓慢移动时，电路的电流减小，电磁铁的磁性将。

13．如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱，它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，则给路灯供电的电源应接在（ab/bc）两端；如果将电阻箱R的阻值调小，则路灯比原来（早/迟）一些亮。

如果控制电路的电压因使用过长而降低会导致路灯比原来（早/迟）一些亮。

14．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路。

控制电路中，电源由两节干电池串联而成，R1为定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。

工作电路中，L为“220V 20W”的照明灯。

该照明电路天暗时自动发光，天亮时自动熄灭。

电路中光敏电阻的阻值是随光照强度的增大而的；如果只将控制电路电源电压适度提高，照明灯在天亮时（选填“可能”或“不可能”）发光。

15．黄可同学沉迷在学习中，无法自拔，她特别爱思考，一次去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。

黄可查找了控制电梯运动快慢的电路如图（右）所示（R是一个压敏电阻）。

由此可推断：A处的材料为（选填“铜片”“铁片”或“磁铁”）。

当人站在电梯上，触点K与触点（选填“1”或“2”）接触，该压敏电阻的阻值随着压力的增大而（选填“增大”或“减小”）。

三．实验探究题16．为了研究“电磁铁磁性的强弱跟哪些因素有关”，小明利用电源、电流表、开关、滑动变阻器、导线、细铁钉、指针（带刻度）、电磁铁（用漆包线制作的一个六抽头电磁铁，每20匝抽出一个接线端）等器材设计了如图甲、乙所示的装置进行探究。

（1）图甲实验中小明是根据来判断磁性的强弱。

（2）与甲图实验方案相比，乙图实验方案的优点是。

（3）小明利用图乙实验装置研究电磁铁磁性强弱与线圈匝数关系的实验。

当线圈匝数从10匝换成100匝后，接下来应该进行的操作是：。

17．（1）如图甲所示是一种水位自动报警器的原理图。

由于一般的水都能导电，当杯中的水位升到金属块B处时，灯亮。

（选填“L1”或“L2”）（2）图乙所示装置为小明的课外小制作，A是去除了瓶底、瓶口无盖的硬塑料瓶，B是两端开口的U形管，它的一端与塑料瓶内部相通，U形管内装入有颜色的水，两侧水面相平。

当从左端瓶口向瓶内适度吹风时，U形管内左侧水面于右侧水面。

（选填“高”或“低”）18．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆铜导线）在大铁钉上绕若干匝，制成简单的电磁铁，通电后吸引大头针，图甲、乙、丙、丁为实验中观察到的四种情况。

（1）实验是通过观察电磁铁来知道电磁铁磁性强弱的。

（2）当开关闭合后，甲图中N极在磁体端（选填A或B）；图乙中若让铁钉再多吸一些大头针，滑动变阻器的滑片应向端移动（填“左”或“右”）。

表明电磁铁磁性强弱与有关。

（3）比较两图可知：匝数相同时，电流越大，磁性越强。

（4）由图丁可得出的结论是。

（5）举出一个应用电磁铁的实例。

参考答案一．选择题1．解：A、由图可知，向左端移动滑片P，滑动变阻器连入的电阻变小，通过电磁铁的电流变大，电磁铁的磁性增强，故A错误；B、根据螺线管的线圈绕向和电流从螺线管的左端流入，利用安培定则可知螺线管的左端为N极、右端是S极，故B错误；CD、条形磁铁的N极与电磁铁的N极相对，所以条形磁铁受到电磁铁对它向左的斥力，当滑片向左移动时，滑动变阻器接入电阻变小，通过电磁铁的电流变大，电磁铁的磁性增强，条形磁铁与电磁铁之间的排斥力变大，故C正确，D错误。

故选：C。

2．解：A、图中甲乙两个电磁铁串联，所以通过的电流相等；甲吸引的大头针多，说明它的磁性强，进一步观察发现，甲的线圈匝数比乙的线圈匝数多，由此可知：当通过的电流相同时，电磁铁的线圈匝数越多，其磁性越强，故A错误；B、根据安培定则可知，乙铁钉的下端是N极，其上端是S极，故B错误；C、大头针被磁化，同一端的磁性相同，互相排斥，所以大头针的下端散开，故C正确；D、该实验也能探究电磁铁磁性强弱与电流大小的关系，移动滑动变阻器的滑片可以改变电流大小，比较甲或乙前后吸引大头针的多少可得出结论，故D错误；故选：C。

3．解：B、根据安培定则，伸出右手，弯曲的四指与电流的方向相同，则大拇指所指的方向即螺线管的左端为N极，故电磁铁的左端是N极，右端是S极，故B错误；AC、滑动变阻器滑片向右移动时，滑动变阻器接入电路的电阻变大，电流变小，电磁铁的磁性将减弱，故A正确；由于条形磁铁与电磁铁的N极相对，同名磁极相互排斥，所以条形磁铁受到排斥力的作用；条形磁铁始终处于平衡状态，所以摩擦力大小始终等于斥力；当滑动变阻器滑片P向右移动时，电磁铁的磁性减弱，排斥力减小，所以条形磁铁所受的静摩擦力也变小，故C 正确；D、增加电源电压时，可以增大电路中的电流，电磁铁的磁性增强，条形磁铁受到的斥力增大，静摩擦力随之增大，故D正确。

故选：B。

4．解：A、电磁继电器是利用电流的磁效应原理工作的，故A错误；B、要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻R2的阻值减小，所以，R2的阻值随光照强度的增大而减小，故B错误；C、由于R2的阻值随光照强度的增大而减小，当光照强度增大时，R2的阻值减小，根据串联分压的规律可知，R2两端的电压减小，即电压表示数减小，故C正确；D、由于控制电路的电源电压不变，衔铁被吸合的电流不变，根据R＝可知，衔铁被吸合时控制电路的总电阻不变，若R1换成阻值较小的电阻，则R2的阻值变大，此时光照强度减弱，即灯L在天不太亮时已经熄灭，在天很暗时才自动发光。

由此可见，将R1换成阻值较小的电阻，可缩短灯L的发光时间，故D错误。

故选：C。

5．解：A、铁钉与漆包铜线制成电磁铁，并将其接入电路时，由于电流的磁效应，铁钉会产生磁性，但不会在铁钉里产生电流，故A错误；B、由于漆包铜线的电阻较小，当导线中有电流时，电流产生的热量较少，铁钉的温度不会急剧升高，故B错误；CD、铁钉与漆包铜线制成电磁铁，电磁铁通电后铁钉有磁性，吸引大头针，不能吸引小纸屑，故C正确，D错误。

故选：C。

6．解：由图可知，S2闭合，保持滑片P位置不变，当闭合S1时，两电阻并联，干路中的电流增大，当M接1，电磁铁线圈的匝数增多，电磁铁磁性增强。

故选：A。

7．解：由图可知电流由右侧流入，则由右手螺旋定则可知电磁铁的左端为N极，右侧为S 极；故①正确；因各用户要独立控制门锁，即有一个开关闭合即能打开门锁，故只有并联电路才能完成该功能；若为串联应让各开关均闭合才能控制门锁；故③正确；故选：A。

8．解：A、图中电流从螺线管上端流入、下端流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的下端，即电磁铁下端为N极，上端为S极，故A错误；B、由图可知，当滑动变阻器的滑片向上滑动时，变阻器接入电路的阻值会变小，电路中电流变大，电磁铁的磁性增强，故B错误；C、最初铁块做匀速直线运动，拉力与摩擦力大小相等；电磁铁的磁性增强，当铁块从电磁铁的左下方运动到正下方过程中，铁块受到的吸引力增大，使铁块对桌面的压力减小，根据影响滑动摩擦力的大小因素可知，铁块受到的摩擦力减小，而拉力F的大小不变，所以，此时铁块受力不平衡，不再保持匀速直线运动，故C错误。
