NEK606海上平台用无卤-防泥浆电缆
NEK TS 6062016标准解读
变化，最新的 ＩＥＣ ６０３３１⁃１ 和 ＩＥＣ ６０３３１⁃２ 标准已更
冲击耐火要求，取代了之前要求较低的 ７５０ ℃ 单独
供火耐火测试。 因此，２０１６ 版更新引用的是最新的
ＩＥＣ ６０３３１ 相关标准。
２ 产品性能要求
２ １ 耐油和耐泥浆性能
１ 引用标准
（１） 细化了耐油和耐泥浆性能等级要求，并明
新至 ２０１８ 版，其要求常规耐火电缆须满足 ８３０ ℃ 的
［２］
或耐泥浆》 （ 以下简称 ２００９ 版） 。 作为行业内公认
２０１６ 版的标准名 称、 技 术 要 求 等 都 发 生 了 较 大 变
化，对海洋工程用电缆提出了更高的要求。 本文将
简要介绍标准更新的内容，列举标准执行过程中可
能遇到的一些疑点，并提出解决思路，希望对标准的
４） ＥＤＣ ９５⁃１１ 钻井液，７０ ℃ ，５６ ｄ
１００ ℃ ，２４ ｈ
ＳＨＦ２
Ａ类
最低耐油
—
—
—
Ｂ类
增强耐油
耐泥浆
１） ＩＲＭ ９０３
１００ ℃ ，７ ｄ
２） 溴化钙盐溶液
７０ ℃ ，５６ ｄ
３） Ｃａｒｂｏ Ｓｅａ
７０ ℃ ，５６ ｄ
ＳＨＦ ＭＵＤ
Ｃ类
耐泥浆
—
—
—
—
—
Ｄ类
耐液压 ／ 齿轮油
较大幅度提升，具体如下：
（１） 对于没有喷淋耐火测试要求的电缆，耐火
ｍａｙ ａｒｉｓｅ ｄｕｒｉｎｇ ｔｈｅ ｕｓｅ ｏｆ ｔｈｅ ｓｔａｎｄａｒｄ．
Ｋｅｙ ｗｏｒｄｓ： ｏｆｆｓｈｏｒｅ ｃａｂｌｅ； ＮＥＫ ＴＳ ６０６：２０１６； ｕｐｄａｔｅｄ ｓｔａｎｄａｒｄ
海工平台电缆及电气设备安装
海工平台电缆及电气设备安装摘要：电缆及电气设备安装的质量是海洋平台电气工程中需要重点关注的问题。
鉴于钻丼平台的建造规范与船舶规范有较大的差异，本文分析了海工平台电缆及电气设备安装。
关键词：电缆敷设，电气安装电缆是海洋平台的重要组成部分，电缆的质量直接影响到平台电力系统、仪表控制系统及通讯系统是否能够正常、安全地工作。
海洋平台使用的电缆一般分为电力电缆、仪表电缆和通讯电缆，是电力及信号的传输载体，通过电缆的连接使得平台上各系统设备构成一套完整的系统。
一、海洋平台电缆的选择1.所有的电缆应满足IEEE–45、IEC 332-3类‘A’、IEC 331（在适用处）以及船级社的相关标准和规范要求，取得船级社认可的产品证书；2.电缆的选择应能适用于海洋环境，一般应采用低烟、无卤、阻燃电缆。
线芯长期允许工作温度不低于95℃，额定电压不低于设备长期工作电压；电力电缆的电压等级须与系统额定电压相匹配，仪表、控制电缆的电压等级通常为250 V；3.电缆截面积的选择是由多种因素决定的，主要应注意以下几个方面：（1）电缆的额定载流量应基于环境温度为45℃时负载实际电流的1.2倍进行考虑，不同规格电缆的额定载流量可参照IEC 60092中的规定；（2）当电缆在正常工作条件下承载最大电流时，从配电板汇流排到设备终端的电压降一般应不超过额定电压的6%；对于电压不超过50 V的线路电压降应不超过额定电压的10%；（3）电缆在托架上通常以电缆束的形式固定，对于同时工作且周围无空气自由循环的六根以上的电缆束中的电流的额定电缆应乘以0.85的校正系数；电缆所能承载的最大连续负载电流，应不超过该电缆经过校正系数校正后的标称电流；（4）通常情况下，电力电缆的截面积不应小于1.5 mm2，照明及控制电缆的截面积不应小于1 mm2；但在危险区内的照明电缆截面积应不小于1.5 mm2，仪表及通讯电缆的截面积不应小于0.75 mm2；4.敷设在露天区域、机械处所以及可能出现水汽、凝结水或其它有害蒸气的处所的电缆，均应具有金属不透性护套（铜、铅合金）或非金属不透性护套（聚氯乙烯、氯丁橡胶、交联聚乙烯等），护套应满足环境条件的要求；5.部分应急系统要求在火灾工况下仍能继续工作，要求电缆也应能承受一段时间火灾的侵袭。

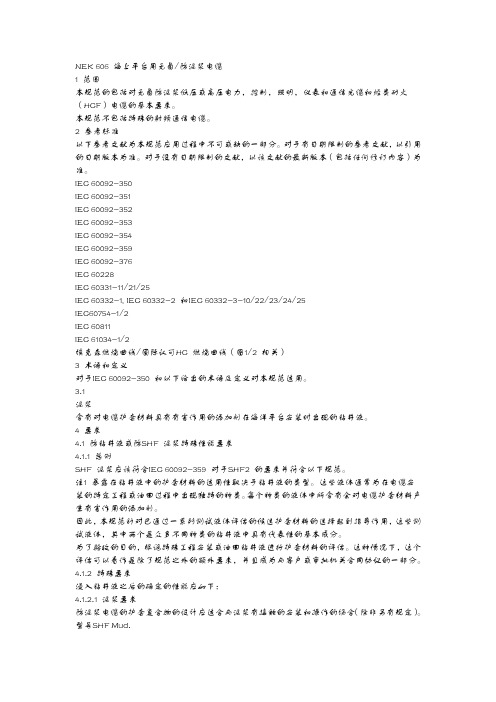

NEK 606 海上平台用无卤耐泥浆电缆
NEK 606 海上平台用无卤/防泥浆电缆1 范围本规范的包括对无卤防泥浆低压或高压电力，控制，照明，仪表和通信光缆和烃类耐火（HCF）电缆的基本要求。
本规范不包括特殊的射频通信电缆。
2 参考标准以下参考文献为本规范应用过程中不可或缺的一部分。
对于有日期限制的参考文献，以引用的日期版本为准。
对于没有日期限制的文献，以该文献的最新版本（包括任何修订内容）为准。
IEC 60092-350IEC 60092-351IEC 60092-352IEC 60092-353IEC 60092-354IEC 60092-359IEC 60092-376IEC 60228IEC 60331-11/21/25IEC 60332-1, IEC 60332-2 和IEC 60332-3-10/22/23/24/25IEC60754-1/2IEC 60811IEC 61034-1/2埃克森燃烧曲线/国际认可HC 燃烧曲线（图1/2 相关）3 术语和定义对于IEC 60092-350 和以下给出的术语及定义对本规范适用。
3.1泥浆含有对电缆护套材料具有有害作用的添加剂在海洋平台安装时出现的钻井液。
4 要求4.1 防钻井液或防SHF 泥浆特殊性能要求4.1.1 总则SHF 泥浆应该符合IEC 60092-359 对于SHF2 的要求幵符合以下规范。
注1 暴露在钻井液中的护套材料的适用性取决于钻井液的类型。
这些液体通常为在电缆安装的特定工程或油田过程中出现独特的种类。
每个种类的液体中所含有会对电缆护套材料产生有害作用的添加剂。
因此，本规范针对已通过一系列测试液体评估的候选护套材料的选择起到指导作用，这些测试液体，其中两个是众多不同种类的钻井液中具有代表性的基本成分。
为了验收的目的，根绝特殊工程安装或油田钻井液进行护套材料的评估。
这种情况下，这个评估可以看作是除了规范之外的额外要求，幵且成为与客户或审批机关合同协议的一部分。
4.1.2 特殊要求浸入钻井液之后的确定的性能应如下：4.1.2.1 泥浆要求防泥浆电缆的护套复合物的设计应适合与泥浆有接触的安装和操作的场合（除非另有规定）。
船舶五大系统组成相关专用名词中英对照
船舶五大系统组成相关专用名词中英对照一、船舶推进系统与电力系统(marine propulsion & system electric system）柴油机diesel engine operating speed运行速度piston speed 活塞速度Maximum explosion pressure 最大爆炸压力侧推进器thruster01方位推进器azimuth thruster01Contra-rotating Type Azimuth Thruster对转桨侧向推进器02Azimuth Thruster with Nozzle nozzle 喷嘴02隧道推进器tunnel thrusterCPP（controllable pitch propeller）可变螺距螺旋桨FPP（fixed pitch propeller）固定螺距螺旋桨03可收缩推进器retractable thruster Dia of propeller 桨径主推进器（螺旋桨）propeller舵rudderAccessories for rudderRudder carrier舵承，舵托Rudder pintle托栓、舵销Rudder stock舵杆Rudder blade舵叶RudderFlap rudder 襟翼舵Schilling rudder西林舵Becker rudder 贝克舵Flanking rudder倒车舵导流管舵rudder nozzle齿轮箱gear boxDredger gearboxFire-fighting pump gearboxControllable pitch propeller gearboxFixed pitch propeller gearbox轴系shaftingShaft sleeve & shaft sleeve seatCouplingStern tube船尾轴管Intermediate shaftPropeller shaft密封件sealing water sealing水密Generator set 发电机组Emergency Type Generator set 应急发电机组General Type Generator set 通用型发电机组配电装置power DistributionMotor control centerCharging and discharging panelShore connection boxDistribution boardShore-to-ship power transfer deviceEmergency switchboard控制系统controlling systemEngine room monitoring systemCargo oil pump control consoleEngine room control consoleWheelhouse（舵手室）control consoleMain engine remote control system照明设备lighting导航信号灯navigation signal lightRiding lightMast lightStarboard lightPort lightStern lightAll-round light船用荧光灯marine fluorescent lightFluorescent bed lightFluorescent mirror lightFluorescent grille lightFluorescent pendant lightFluorescent ceiling light船用白炽灯marine incandescent lightIncandescent cargo lightIncandescent portable lightIncandescent wall lightIncandescent working lightIncandescent ceiling light工程灯project light探照灯search light防爆灯explosion-proof light电缆cable日本工业标准船舶用电缆JIS C3410国标9331-9334、17755船舶用电缆船用电力电缆shipboard power cable船用通信电缆shipboard communication cable船用控制电缆shipboard control cable海洋平台电缆offshore cable (nek606)通讯导航设备Communication navigation equipment二、船用甲板机械和系泊设备marine deck machinery & mooring equipment转舵装置steering gear摆动气缸式舵机Oscillating cylinder type steering gear撞杆式舵机ram type steering gear旋叶式舵机rotary vane type steering gear起锚机windlass单滚筒起锚机single drum windlassHydraulic (液压的)single drum windlassElectric single drum windlass双滚筒起锚机double drum windlassHydraulic (液压的) double drum windlassElectric double drum windlass起锚系泊组合机combined windlassHydraulic (液压的) combined windlassElectric combined windlass绞盘capstanHydraulic (液压的) capstanElectric capstan绞车winch绕线机coiling & spooling machine吊车crane甲板起重机deck crane船坞起重机dock crane海上起重机offshore crane舱口盖系统hatch cover systemHydraulic system for hatch coverHatch cover锚Anchor常规锚conventional anchor大抓力锚high holding power anchorOffshore anchor特殊锚special anchor锚链anchor chain锚链anchor chain链配件chain accessories止链器chain stopper拖缆钩towing hook弹簧拖缆钩spring towing hook快速拖缆钩quick release towing hook系泊钩mooring hook导缆器Fairlead导向滚轮pedestal fairlead滚轮导缆器roller fairlead旋转导缆器swivel fairlead垂直导缆器vertical fairlead水平导缆器horizontal fairlead交叉导缆器crossover fairlead系缆桩Bollard系船柱Cleat导缆孔chock护弦Fender橡胶护舷rubber fender泡沫护弦foam fender充气护舷pneumatic fender )三、船用舾装设备和五金件marine outfitting equipment & hardware门Door风雨密门weather tight door水密门watertight door气密门gastight door防火门fireproof door滑拉门sliding door空心客舱门hollow cabin door窗window矩形窗rectangular window固定矩形窗fixed rectangular window可开矩形窗operable rectangular window滑动窗sliding window舷窗side scuttle固定舷窗fixed side scuttle可开舷窗Open able side scuttle小型舱口盖Small size hatch cover钢质小型舱口盖steel small size hatch cover铝质小型舱口盖aluminum small size hatch cover苏伊士运河灯舱口盖hatch cover for Suez canal light谷物舱口盖hatch cover for grain space油密舱口盖oil tight hatch cover人孔盖Manhole梯子Ladder舷梯accommodation ladder铝合金舷梯Aluminum alloy accommodation ladder伸缩舷梯telescopic accommodation ladder 引航员软梯pilot assist ladder舷梯（船员和外来人员上下船舶的梯子）gangway码头梯（船靠泊时临时架设在船舷和码头或他船之间的可移式桥）wharf ladder绳梯pilot ladder登船梯embarkation ladder舷墙梯bulwark ladder ;垂直梯vertical ladder斜梯inclined ladder )栅板grating钢格栅steel grating玻璃纤维格栅fiberglass grating镶板paneling船舶用胶合板marine plywood护墙板wall panel顶棚镶板ceiling panel角落面板corner panel内菱角面板inside corner panel角落面板outside corner panel防潮板moisture-proof panel )地板材料Flooring浮式地板floating floor橡胶地板rubber floor塑胶PVC地板PVC floor家具furniture卫生单元Sanitary unit带浴缸的卫生单位sanitary unit with bathtub个人卫生单位sanitary unit for individual公用卫生单位sanitary unit for sharing )阀门Valve日本工业标准JIS valve中国国标GB valve德国工业标准DIN valve ;英国标准BS valve美国国家标准学会ANSI/API valve管道pipeSteel pipe 钢管Stainless pipe 不锈钢管Aluminum pipeCopper pipe 铝管Brass pipe 黄铜管PE pipe 聚乙烯管Alloy pipe合金钢管管道配件pipe fittingStrainer & filterSimplex strainer单层粗滤器Duplex strainerY type strainerT type strainerBasket strainerCan water strainerMud boxFlange 凸缘JIS flangeDIN flangeElbowPipe tee T型管CrossReducer 渐缩管CapPipe coupling导管接头，直管接钢丝绳Wire rope集装箱紧固件Container securing fitting网罩net四、船舶辅助机械marine auxiliary equipment泵Pumps离心泵centrifugal pump卧式离心泵horizontal centrifugal pump立式离心泵vertical centrifugal pump喷射泵injection pump螺旋泵（螺杆泵）screw pump单螺旋杆泵single-screw pump双螺旋杆泵double-screw pump三螺旋杆泵three-screw pump消防泵fire pump潜水泵submersible pump旋涡泵vortex pump粉碎泵crushing pump热水循环泵hot water circulating pump手动泵hand pump水箱Water tank压力水箱pressure water tank加热水箱heating hot water tank储气罐Air container空气压缩机Air compressor低压空气压缩机low pressure air compressor中压空气压缩机medium pressure air compressor空气冷却介质空气压缩机air cooling medium pressure air compressor水冷却介质压water cooling medium pressure compressor高压空气压缩机high pressure air compressor应急空气压缩机emergency air compressor暖气通风空气调节设备Heating, ventilation &air conditioning(HV AC)油水分离器Oily water separator煅烧炉Incinerator锅炉Boiler废气锅炉exhaust gas boiler辅助锅炉auxiliary boiler燃油锅炉oil fired boiler混合式锅炉composite boiler压载水处理系统Ballast water management system油水界面探测器Oil water interface detector航洋淡水系统Marine fresh water system海水淡化处理器seawater desalination plant蒸馏海水淡化装置distillation seawater desalination plant反渗透海水淡化装置reverse osmosis seawater desalination plant 饮用水处理装置drinking water treatment plant污水处理装置Sewage treatment plant膜污水处理装置membrane sewage treatment plant生化污水处理装置biochemical sewage treatment plant五、船舶救生和消防设备life saving &fire fighting equipment救生艇Life boat自由落体救生艇free-fall lifeboatTanker version free-fall lifeboatCargo ship version free-fall lifeboat全封闭式救生艇totally enclosed lifeboat部分封闭式救生艇partially enclosed lifeboat开放式救生艇open type lifeboat救生筏Life raftOpen reversible inflatable life raftSelf-righting & davit-launched inflatable life raftThrow-over inflatable life raft for yachtThrow-over inflatable life raftDavit-launched inflatable life raftSelf-righting inflatable life raft救援艇Rescue boat充气橡皮船Inflatable boat下水设备Launching appliance吊艇柱davit近海平台吊艇柱offshore platform davit自由落体游艇吊柱free-fall lifeboat davit单臂吊艇柱single arm davit重力式吊艇架gravity type davit绞缆机winch救助艇绞车rescue boat winch救生艇吊机life boat winch平台绞车platform winch救生圈Lifebuoy buoyancyLifebuoy for swimmingU type lifebuoy5556 type lifebuoy5555 type lifebuoy5553 type lifebuoy救生衣Life jacketImmersion suitInflatable life jacketFishing life jacketWater sports life jacketWork life jacketMarine child life jacketMarine life jacket救生浮具Life float信号Signal呼救信号distress signal昼间信号day signal火灾探测和警报装置Fire detection & alarm system模拟寻址火灾探测报警系统analogue addressable fire detection& alarm system传统火灾探测报警系统conventional fire detection &alarm system灭火系统Fire suppression system喷水灭火系统water fire extinguishing system气体灭火系统gaseous fire extinguishing system干粉灭火系统dry powder fire extinguishing system泡沫灭火系统foam fire extinguishing system比例调节器proportioner泡沫炮foam monitor气泡发生器air foam generator灭火器泡沫的给水栓foam hydrant泡沫泵foam pump泡沫发生舱foam tank二氧化碳灭火系统CO2 fire extinguishing system配件accessories灭火器extinguisher轻便式灭火器portable extinguisher推车式灭火器wheeled extinguisher消防龙头fire monitor消防水龙带fire hose消防水带rubber lining fire hose合成橡胶衬里水带EPDM lining fire hose聚氨酯衬里消防水带PU lining fire hosePVC衬里消防水带PVC lining fire hoseTPR衬里消防水带TPR lining fire hose水带接头和接合器hose coupling & adaptor国际通用结头international shore connector消防员设备Firefighter equipment消防员装备fireman’s outfit (full set ) 呼吸面具breathing apparatus消防服firefighter clothing消防鞋firefighter boots消防手套firefighter gloves消防罩firefighter hood消防头盔firefighter helmet。

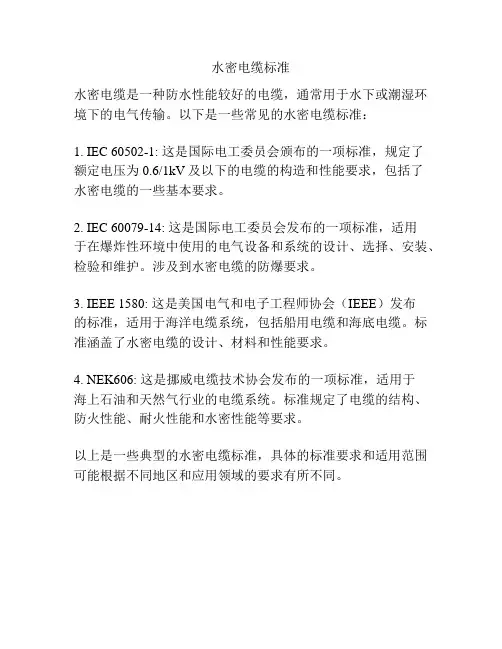

水密电缆标准
水密电缆标准
水密电缆是一种防水性能较好的电缆，通常用于水下或潮湿环境下的电气传输。
以下是一些常见的水密电缆标准：
1. IEC 60502-1: 这是国际电工委员会颁布的一项标准，规定了
额定电压为0.6/1kV及以下的电缆的构造和性能要求，包括了
水密电缆的一些基本要求。
2. IEC 60079-14: 这是国际电工委员会发布的一项标准，适用
于在爆炸性环境中使用的电气设备和系统的设计、选择、安装、检验和维护。
涉及到水密电缆的防爆要求。
3. IEEE 1580: 这是美国电气和电子工程师协会（IEEE）发布
的标准，适用于海洋电缆系统，包括船用电缆和海底电缆。
标准涵盖了水密电缆的设计、材料和性能要求。
4. NEK606: 这是挪威电缆技术协会发布的一项标准，适用于
海上石油和天然气行业的电缆系统。
标准规定了电缆的结构、防火性能、耐火性能和水密性能等要求。
以上是一些典型的水密电缆标准，具体的标准要求和适用范围可能根据不同地区和应用领域的要求有所不同。
序号-国家特种电线电缆产品质量监督检验中心(安徽)
UL 83:2008
57
电器布线电线电缆
电器布线电线电缆
UL 758:2008
58
船用电缆
船用电缆
UL 1426:2001
59
舰船用低烟
电缆和软线
舰船用低烟电缆和软线通用规范
JB/T1601-1993
46
电机绕组引接软电缆和软线
电机绕组引接软电缆和软线
JB/T6213-2006
47
尼龙护套电线和电缆
聚氯乙烯绝缘尼龙护套电线和电缆
JB/T10261-2001
48
电动潜油泵电缆
额定电压3.6/6kV及以下电动潜油泵电缆
JB/T5332-1991
49
补偿导线
热电偶用补偿导线
GB/T4989-1994
UL1673:2003
41
自限温伴热带
自限温伴热带
GB/T19835-2005
42
被复线
被复线通用规范
GJB882A-2002
43
额定电压450/750V及以下橡皮绝缘电缆
额定电压450/750V及以下橡皮绝缘电缆
第1部分：一般规定
GB/T5013.1-2008
IEC60245-1:2008
第2部分：试验方法
电气化铁道铝包钢芯铝绞线
TB/T2937-1998
4
电气化铁道用铜及铜合金绞线
电气化铁道用铜及铜合金绞线
TB/T 3111-2005
5
镀锌钢绞线
镀锌钢绞线
YB/T5004-2001
6
镀锌钢线
架空绞线用镀锌钢线GB/T3428-2002
产品执行标准明细
山东阳谷电缆集团有限公司产品执行标准裸线电工圆铝杆（A2、A4、A6、A8） GB/T3954-2008电工圆铜杆（坯） GB/T3952-2008电工圆铜线 GB/T3953-2009电工圆铝线 GB/T3955-2009电工软铜绞线 GB/T 12970-2009第1部分：一般规定 GB/T 12970.1-2009第2部分：软铜绞线 GB/T 12970.2-2009第3部分：软铜天线 GB/T 12970.3-2009第4部分：铜电刷线 GB/T 12970.4-2009镀锡圆铜线 GB/T 4910-2009架空导线、架空电缆铝绞线及钢芯铝绞线 GB/T1179-2008铝合金导线 GB/T1179-2008额定电压1kV及以下架空绝缘电缆 GB/T 12527-2008额定电压10kV架空绝缘电缆 GB/T 14049-2008电工用铝包钢线 GB/T 17937-2009型线同心绞架空导线 GB/T 20141-2006电力电缆超高压电力电缆（500kv） GB/T 22078-20081.额定电压500kV交联聚乙烯绝缘电力电缆及其附件---试验方法和要求;2.额定电压500kV交联聚乙烯绝缘电力电缆;3.额定电压500kV交联聚乙烯绝缘电力电缆附件。
高压电缆系列（220kv） GB/Z18890-2002第1部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件的电力电缆系统试验方法和要求第2部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆第3部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆附件高压电缆系列（110kv） GB/T 11017—20021. 额定电压110kV交联聚乙烯绝缘电力电缆及其附件第1部分:试验方法和要求2. 额定电压110kV交联聚乙烯绝缘电力电缆及其附件第2部分:额定电压110kV交联聚乙烯绝缘电力电缆3.额定电压110kV 交联聚乙烯绝缘电力电缆及其附件第3部分:额定电压110kV交联聚乙烯绝缘电力电缆附件中压电缆系列（1kv-35kv） GB/T 12706-2008GB/T 12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆。
常用电线检测标准以及编号
AS/NZS60227.5:2003+A1:2004
第6部分：电梯电缆和挠性连接用电缆
GB/T5023.6-2006
IEC60227-6:2001
第7部分：2芯或多芯屏蔽软电缆
GB/T5023.7-2008
IEC60227-7:2003
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线
JB/T8734-1998
HD 21.9 S2:1995+A1:1999
DIN VDE 0281-9:2001
第10部分：延长线
HD21.10 S2:2001
DIN VDE 0281-10:2003
海洋石油钻井平台专用电缆
海洋石油钻井平台专用电缆一、产品简介海洋石油钻井平台专用电缆（简称海工电缆）是指配套在海洋工程上的特种电缆，如海上各类钻机模块，采油平台等项目所用的动力、照明、控制和仪表电缆，其显著技术特点为高机械强度、耐油污、耐泥浆、耐高温、耐低温、防紫外线、无卤阻燃耐火等。
电缆设计依据为：挪威NEK 606-2009、北美IEEE 45-2004和IEEE 1580-2001。
海洋石油钻井平台专用电缆二、技术介绍特变电工船用电缆已取得了德国船级社GL、美国般级社ABS、挪威船级社DNV、中国船级社CCS、英国船级社LR的认证。
海洋石油钻井平台专用电缆认证中。
主要性能指标：导体：采用2类或5类绞合镀锡铜或铜导体，其性能完全符合IEC60228的规定；绝缘：符合IEC60092-351的规定；护套：符合IEC60092-359的规定；铠装：符合IEC60092-353和IEC60092-376的规定；阻燃性：符合IEC60332-3-22的规定；低烟性：符合IEC61034的规定；无卤性：符合IEC60754的规定；耐火性：符合IEC60331的规定；耐油性：符合NEK 606:2004和IEC 60092-359的规定。
耐泥浆性：电缆的耐泥浆性能符合NEK 606:2004标准规定。
NEK606的耐泥浆性能要求三、社会效益随着各国海洋战略的实施，从陆地走向海洋、从浅海走向深海是今后较长时期内的发展趋势。
由于石油平台电缆各项技术性能要求很高，国内研制起步较晚，我国石油平台电缆的研制起步于上世纪80年代。
在开发我国海洋石油资源热潮的涌动下，当时的上海电缆厂、沈阳电缆厂、红旗电缆厂等具备船用电缆制造能力的工厂，都曾经研制过海上石油平台电缆。
但是，当时在我国海域钻探和采油的大型平台基本上都是外国平台，小型平台是国产的，大型平台电缆主要由法国耐克森和韩国LG公司提供。
石油平台的国产化，为我国平台电缆自主供应、替代进口提供了良好的市场条件。
江苏远洋东泽电缆股份有限公司企业介绍
江苏远洋东泽电缆股份有限公司 JIANGSU YUANYANG CABLE CO.,LTD传导超越梦想的能量…To transmit power of exceeding dreams…公司介绍 当今中国最重要的船舰海工电缆专业企业 当今中国船舰海工电缆业的领军企业 当今中国成长最快的船舰海工电缆企业您永远最好的伙伴沿革发展1984年 1992年 2003年 2007年 2009年江苏远洋东泽电缆股份有限公司JIANGSU YUANYANG CABLE CO.,LTD成立扬州市船用电缆厂 成立扬州市远洋船用电缆厂 成立江苏远洋电缆有限公司 组建江苏远洋东泽集团公司 组建江苏远洋东泽股份公司您永远最好的伙伴 2组织机构董事会 专业委员会 战略委员会 薪资委员会 提名委员会 审计委员会 审计部 总经理 市场营销系统 生产系统 采购系统 物流系统江苏远洋东泽电缆股份有限公司JIANGSU YUANYANG CABLE CO.,LTD股东大会 监事会董事会秘书技术系统质量系统行政系统财务系统•现代企业法人治理结构 •现代化企业管理体系 •理论结合实际精心设计 •科学合理高效务实您永远最好的伙伴 3以人为本 江苏远洋东泽电缆股份有限公司JIANGSU YUANYANG CABLE CO.,LTD公司的发展，最终应为了用户、合作伙伴、公司员工、 社会成员创造并带来价值。
重视人才、尊重人才、认为人才是最宝贵的资源和财富。
总人数：1056人。
行政管理：274人，大专56%，本 科以上35%。
生产员工：782人，大专以上21%您永远最好的伙伴4工厂概况 江苏远洋东泽电缆股份有限公司JIANGSU YUANYANG CABLE CO.,LTD目前，远洋电缆集团在扬州地区设有三家工厂、一块新规划地块。
1992年，第一家工厂，扬州市远洋船用电缆厂，在扬州南郊瓜洲镇成立，简称“瓜洲工厂”。
2003年，第二家工厂，江 苏远洋电缆有限公司，在扬州邗江工业园成立，简称“邗江工厂”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐高温电缆,氟塑料电缆：NEK606海上平台用无卤/防泥浆电缆1范围本规范的包括对无卤防泥浆低压或高压电力，控制，照明，仪表和通信光缆和烃类耐火（HCF）电缆的基本要求。
本规范不包括特殊的射频通信电缆。
2参考标准以下参考文献为本规范应用过程中不可或缺的一部分。
对于有日期限制的参考文献，以引用的日期版本为准。
对于没有日期限制的文献，以该文献的最新版本（包括任何修订内容）为准。
IEC60092-350IEC60092-351IEC60092-352IEC60092-353IEC60092-354IEC60092-359IEC60092-376IEC60228IEC60331-11/21/25IEC60332-1,IEC60332-2和IEC60332-3-10/22/23/24/25IEC60754-1/2IEC60811IEC61034-1/2埃克森燃烧曲线/国际认可HC燃烧曲线（图1/2相关）3术语和定义对于IEC60092-350和以下给出的术语及定义对本规范适用。
3.1泥浆含有对电缆护套材料具有有害作用的添加剂在海洋平台安装时出现的钻井液。
4要求4.1防钻井液或防SHF泥浆特殊性能要求4.1.1总则SHF泥浆应该符合IEC60092-359对于SHF2的要求并符合以下规范。
注1暴露在钻井液中的护套材料的适用性取决于钻井液的类型。
这些液体通常为在电缆安装的特定工程或油田过程中出现独特的种类。
每个种类的液体中所含有会对电缆护套材料产生有害作用的添加剂。
因此，本规范针对已通过一系列测试液体评估的候选护套材料的选择起到指导作用，这些测试液体，其中两个是众多不同种类的钻井液中具有代表性的基本成分。
为了验收的目的，根绝特殊工程安装或油田钻井液进行护套材料的评估。
这种情况下，这个评估可以看作是除了规范之外的额外要求，并且成为与客户或审批机关合同协议的一部分。
4.1.2特殊要求浸入钻井液之后的确定的性能应如下：4.1.2.1泥浆要求防泥浆电缆的护套复合物的设计应适合与泥浆有接触的安装和操作的场合（除非另有规定）。
型号SHF Mud.从未老化试样上获得的抗张强度变化率和断裂伸长率变化率值应不超过25％。
体积膨胀和重量的增加应分别不超过20％和15％。
4.1.2.2IRM903要求从未老化试样上获得的抗张强度变化率和断裂伸长率变化率值应不超过30％。
体积膨胀和重量的增加应不超过30％。
4.1.2.3SHF防泥浆护套材料“钻井液”泥浆测试要求SHF防泥浆护套材料“钻井液”测试的额外要求如下：测试应按照IEC60092-359表II第3条的规定进行，除非测试液体和测试环境已经在表1中规定出。
表1SHF防泥浆护套材料“钻井液”泥浆测试要求测试液体温度持续时间矿物油型号——IRM903100℃7d溴化钙卤水（水基）70℃56dCarbo Sea(油基)70℃56d4.2耐油所有热固性护套电缆应适合石油生产环境的安装，耐油性能应通过一个符合IEC60092-359表II第三条的规定的测试来证明，型号SHF2。
4.3阻燃电缆应符合IEC60332-3-10,-22,-23,-24和-25规定的测试。
注单芯，接地和屏蔽线应符合IEC60332-1或者IEC60332-2规定的测试。
4.4耐火电缆耐火电缆应符合IEC60331-11,-21和-25规定的测试。
4.5烃类（HCF）耐火电缆的喷射式燃烧试验。
4.5.1总则购买方应规定表1或表2中哪一条曲线应遵守HCF测试。
4.5.1.1HC燃烧曲线表1以埃克森计算为基础的HC燃烧曲线，需要15分钟来达到功能安全。
表2国际认可HC燃烧曲线4.5.1.2测试要求30或60分钟与操作电压的不间断连接。
间断的时间在与客户或审批机构的协议中考虑。
4.5.2烃类（HCF）耐火电缆的喷射式燃烧试验的试验方法。
4.5.2.1总则本测试的目的为使电缆暴露在高温下，模拟其在海洋平台，船舶和炼油厂可能会遇到的石油或天然气燃烧情况。
4.5.2.2设备烘箱应由一个体积为450×450×900mm的矿物纤维绝缘燃烧室组成。
燃烧室的体积约为180I。
烤箱由丙烷点燃。
在燃烧室的底部，分两排放置着十个喷嘴（每排5个）。
喷嘴的总额定为30000BTU（88kW），温度可以达到1400℃。
有一个可编程控制器来设定和测量温度和时间。
4.5.2.3步骤将电缆试样平行放置在烘箱内，将电缆的约900mm的部分暴露在火焰上。
将电缆试样放置在燃烧室中央，喷嘴上方约300mm的位置。
4.6卤素含量作为准则，按照IEC60754-1/2的规定所有的电缆应为无卤。
4.7烟排放在电缆燃烧期间，烟排放应保持一个最小值。
按照IEC61034-1/2，烟排放应符合以下数值：最小透光率60％。
5线芯识别5.1总则。
5.1.1250V电缆250V电缆的绝缘线芯识别应为：线对：黑，浅蓝三线组：黑，浅蓝，棕将线对/三线组进行标有数字的带子来编号或者直接将数字印在绝缘导体上。
5.1.20.6/1kV电缆0.6/1kV的电缆绝缘线芯识别应如下：表2有黄绿线芯的电缆和软线线芯数量线芯颜色b保护载电3黄绿蓝棕4黄绿-棕黑灰4a黄绿蓝棕黑5黄绿蓝棕黑灰a仅为特定安装用。
b表中一种未绝缘同心导体，如金属护套，铠装或者屏蔽线，不被认为是线芯。
同心导体根据其位置来识别，因此不需要通过颜色来区分。
表3不带黄绿线的电缆和软线线芯数量线芯颜色b2蓝棕3-棕黑灰3蓝棕黑4蓝棕黑灰5蓝棕黑灰黑a仅为特定安装用。
b表中一种未绝缘同心导体，如金属护套，铠装或者屏蔽线，不被认为是线芯。
同心导体根据其位置来识别，因此不需要通过颜色来区分。
注表2和表3与符合由CENELEC在2001-05-01通过的CENELEC Harmonization Document HD 308S2。
或：-1芯：灰白色（灰）-2芯：灰白色-黑-3芯：灰白色-黑-红-4芯：灰白色-黑-红-蓝-4芯以上：白色底上印黑色数字-接地线芯：黄/绿或：-灰（浅白色）：印数字线芯-1芯：No.1-2芯：No.1和2-3芯：No.1,2和3-4芯：No.1,2,3和4-4芯以上：灰（浅白）底上印黑色数字-接地线：黄/绿3，6/6(7,2)kV，6/10(12)kV，8,7/15(17,5)kV，12/20(24)kV和18/30(36)kV电缆的绝缘线芯识别如下：-1芯：浅白色绝缘+黑色半导体层-3芯：浅白色绝缘+黑色半导体层-浅白色（灰）-黑–红色的带子/围绕线芯呈螺旋状交织-接地线芯：黄/绿5.2线芯和截面积的典型数字5.2.1250V0.75mm2，1.5mm2，和2.5mm2的电缆1线对/三线组2线对/三线组4线对/三线组8线对/三线组12线对/三线组16线对/三线组24线对三线组5.2.2型号为S9和S10，导体直径为0.5mm1线对2线对4线对10线对20线对30线对50线对5.2.30.6/1kV电线及电缆表40.6/1kV电线及电缆的线芯数及线芯截面1×16mm22×1.5mm23×1.5mm24×1.5mm27×1.5mm21×25mm22×2.5mm23×2.5mm24×2.5mm212×1.5mm2 1×50mm23×6mm24×6mm219×1.5mm2 1×95mm23×16mm24×16mm21×150mm23×25mm24×25mm21×240mm23×50mm24×50mm21×300mm23×95mm24×95mm24G120mm23×120/60mm2*4G150mm23×150/75mm2**其中编织用作接地2，3和4芯的电缆，只要编织的尺寸符合IEC60092-352的要求，编织可用作接地导体。
当有黄绿接地导体时，编织的尺寸应符合IEC60092-350.5.2.43，6/6(7,2)kV和6/10(12)kV电缆：1×150mm24G25mm23×25/16mm2*1×240mm24G50mm23×50/25mm2*1×300mm24G95mm23×95/47,5mm2*(G意味着一个黄绿接地导体*其中编织用作接地)5.3护套标识护套最少应以以下数据清晰地进行标记：制造商名称电缆名称（电缆型号）电压等级线芯/线对/三线组数量导体截面对于电力电缆，额外加编织截面制造年份标识至少每1.0m重复。
5.4护套颜色达到250V及以上电缆应该有灰色护套。
0.6/1kV的电缆应该有黑色护套。
更高电压等级的电缆应该有红色护套。
5.5电缆代号名称两个字母（1和4）或4个字母用来描述电缆结构。
用于描述仪表电缆的额外首字母缩写：总屏=（c），单对或单个三线组屏蔽=（i）翻译（每个字母）在表5中给出。
表5电缆代号名称材料 1.字母：绝缘2.字母：垫层/内护层内护套3.字母：铠装/屏蔽4.字母：外护套耐火带+绝缘（无卤）B乙丙橡胶-EPR R交联聚乙烯XLPE T热塑性混合物（无卤）I无卤热固性混合物EMA或EVAU纤维，紧套A纤维，松套Q垫层/内护或包带（无卤）F屏蔽（硅氧烷，带PE或PP）Y铝（层压在外护套上）L无铠装X铜丝编织（镀锡或裸铜）O加强纱A镀锌钢丝编织C热塑性混合物（无卤）SHF1I I无卤热固性混合物，SHF2U无卤防泥浆热固性混合物，SHF MudU无卤防泥浆热塑性混合物B1）1）仅用于QFCB电缆6需要的信息和数据6.1总则所有信息和数以应以英文表达，并使用国际标准单位。
供应商应将以下所有信息连同报价一起列出。
6.2控制，照明和电力电缆的电气数据。
-符合IEC60092-352环境温度45℃下的最大连续负载电流。
-符合IEC60092-352的降额因素-50Hz和60Hz时的电抗-短时功率和最终温度6.3仪表和电通信电缆的电气数据-导体与接地屏蔽之间的电感，mH/km-互电容，nF/km-测试期间，施加在250V电缆上的测试电压，3600V dc5分钟-对于250V耐火电缆进行一个特殊HV测试：·在导体与屏蔽之间开始施加10kV直流电压10秒钟。
10秒之后，然后3600V直流电压5分钟后，泄漏电流不应该有增加。
-型号S9和S10：-互电容：1对最大90nF/km2对最大80nF/km4对及以上最大70nF/km-测试电压1500V直流2分钟6.4机械及物理数据-重量，kg/km-编织下的电缆直径，mm(含有容差电路)-编织直径，mm-电缆外径mm(含有容差电路)-最低安装温度，℃-最低安装温度下的最小弯曲半径，mm-安全使用情况下的最大拉伸强度-每盘电缆长度，重量，体积最小订购长度-每个电缆型号的导体，绝缘，编织，铠装和护套的结构图，包括填充线芯（如果有用到）。
