低烟无卤电缆的规格和分类
阻燃或耐火电线电缆的型号表示
附录A 阻燃或耐火电线电缆的型号表示A.0.1型号组成阻燃、耐火、低烟无卤等具有燃烧特性的电线电缆型号由燃烧特性和电缆型号两部分组成，见图A.1。
A.1阻燃耐火低烟无卤电线电缆型号组成A.0.2产品阻燃耐火特性代号阻燃耐火特性代号按无卤、低烟、低毒、阻燃或耐火顺序排列，其代号见表A.0.2-1。
表A.0.2-1阻燃耐火特性代号注：耐火性能指标见本技术规程表3.4.1-1A.0.3产品燃烧性能代号产品燃烧性能本规程分二级，其代号见表A.0.3-1。
表A.0.3-1燃烧性能代号注： A、B1级为《电缆及光缆燃烧性能分级》GB 31247—2014标准内规定的燃烧性能分级，需要此类电线电缆时加注。
A.0.4 产品表示示例1 阻燃电缆表示示例：示例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃A类，额定电压0.6/1 kV，表示为：WDZA-YJY-0.6/1若还有B1级燃烧性能要求，表示为：WDZA-YJY-B1-0.6/12 低毒电缆表示示例：示例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟低毒，阻燃C类，额定电压0.6/1 kV，表示为：WDUZC-YJY-0.6/1若还有B1级燃烧性能要求，表示为：WDUZC-YJY-B1-0.6/13 耐火电缆表示示例：例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃B类，供火加机械冲击和喷水的耐火，额定电压0.6/1 kV，表示为：WDZBNS-YJY-0.6/1 GB/T 19666；GB/T 12706.1示例2：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃C类，供火加机械冲击的耐火，额定电压0.6/1 kV，表示为：WDZCNJ-YJY-0.6/1 GB/T 19666；GB/T 12706.1示例3：铜芯，不燃类耐火电缆，供火加机械冲击和喷水的耐火，额定电压0.75 kV，表示为：NW-BTTZ-A-0.75。
无卤低烟电力电缆样本(优选.)
具有很高的安全特性，同时在使用和废弃处理时不会对环境造成危害。
无卤低烟低毒阻燃特性
烟密度
PH 值
电导率
阻燃等级
毒性指数
（最小透光率）≥％
≥
≤，μs/mm
60
4.3
10
A、B、C
<5
2. 导体工作温度：
长期容许工作温度：90℃
短路时最高工作温度（最长持续时间不超过 5s）：250℃
3. 敷设时环境温度：不低于 0℃
1589
3635
3487
1652
1948
4499
4315
2019
2388
5816
5581
2564
3034
7218
6928
3143
3722
9174
8800
3960
4708
11651 11179
4964
5908
109
107
97
101
122
119
105
110
156
153
124
130
198
193
147
155
型号
WDN-YJY WDZCN-YJY WDZBN-YJY WDZAN-YJY WDZC-YJY23 WDZB-YJY23 WDZA-YJY23 WDZC-YJLY23 WDZB-YJLY23 WDZA-YJLY23 WDN-YJY23 WDZCN-YJY23 WDZBN-YJY23 WDZAN-YJY23 WDZC-YJY33 WDZB-YJY33 WDZA-YJY33 WDZC-YJLY33 WDZB-YJLY33 WDZA-YJLY33 WDN-YJY33 WDZCN-YJY33 WDZBN-YJY33 WDZAN-YJY33
电缆型号与含义
1 电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。
2)型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。
KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。
KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。
主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。
交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。
铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。
电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装电缆的型号及名称。
电线电缆规格详解
电线电缆型号WDZB-YJY：无卤低烟，阻燃B级电缆WDZBN-YJY：无卤低烟，阻燃B级耐火电缆WDZBN-KYJY：无卤低烟，阻燃B级耐火控制电缆WDZB-BYJ：无卤低烟，阻燃B级聚烯烃绝缘电线WDZBN-BYJ：无卤低烟，阻燃B级耐火聚烯烃绝缘电线ZBN-BYJ：阻燃B 级耐火聚烯烃绝缘电线WDZB-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级电力电缆WDZBN-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级耐火电力电缆WDZDN-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级耐火电力电缆WDZD-BYJ（F）:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级交联聚烯烃绝缘布电线WDZDN-BYJ（F）:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级耐火交联聚烯烃绝缘布电线WDZBN-BYJ（F）：辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级耐火交联聚烯烃绝缘布电线NA-YJV 交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NB-YJV NA-YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NB-YJV22 NA-VV 聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NB-VV NA-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NB-VV22 WDNA-YJY 交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。
WDNB-YJY WDNA-YJY23 交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。

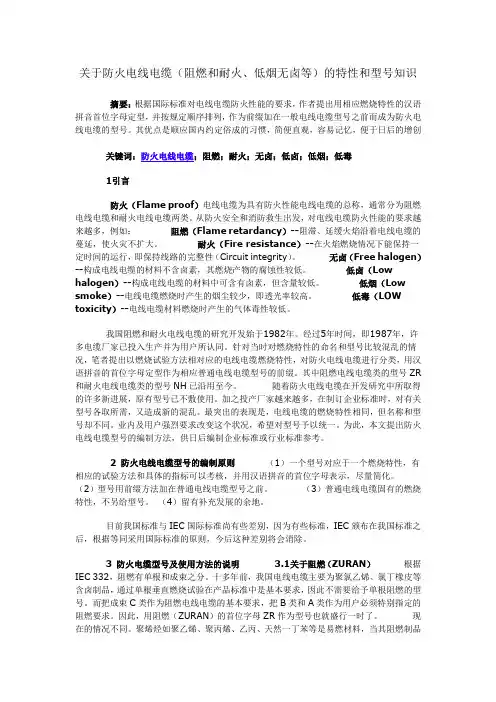

关于防火电线电缆(阻燃和耐火、低烟无卤等)的特性和型号知识
关于防火电线电缆（阻燃和耐火、低烟无卤等）的特性和型号知识摘要：根据国际标准对电线电缆防火性能的要求，作者提出用相应燃烧特性的汉语拼音首位字母定型，并按规定顺序排列，作为前缀加在一般电线电缆型号之前而成为防火电线电缆的型号。
其优点是顺应国内约定俗成的习惯，简便直观，容易记忆，便于日后的增创关键词：防火电线电缆；阻燃；耐火；无卤；低卤；低烟；低毒1引言防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。
从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）--阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。
耐火（Fire resistance）--在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。
无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。
低卤（Low halogen）--构成电线电缆的材料中可含有卤素，但含量较低。
低烟（Low smoke）--电线电缆燃烧时产生的烟尘较少，即透光率较高。
低毒（LOW toxicity）--电线电缆材料燃烧时产生的气体毒性较低。
我国阻燃和耐火电线电缆的研究开发始于1982年。
经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。
针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。
其中阻燃电线电缆类的型号ZR 和耐火电线电缆类的型号NH已沿用至今。
随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。
加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。
最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。

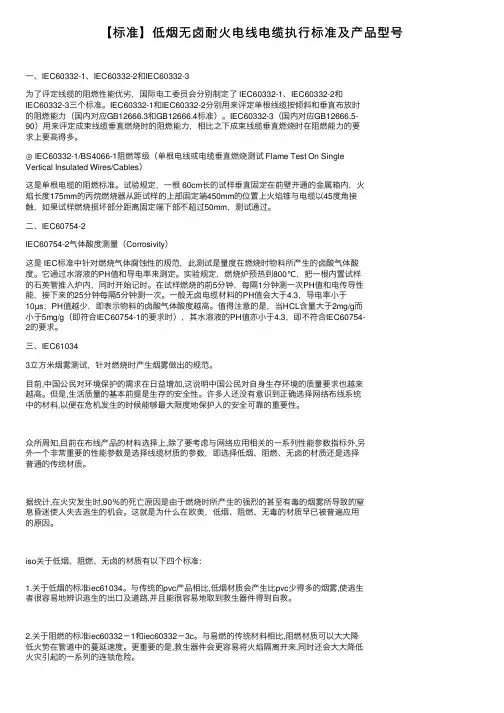

【标准】低烟无卤耐火电线电缆执行标准及产品型号
【标准】低烟⽆卤耐⽕电线电缆执⾏标准及产品型号⼀、IEC60332-1、IEC60332-2和IEC60332-3为了评定线缆的阻燃性能优劣，国际电⼯委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。
IEC60332-1和IEC60332-2分别⽤来评定单根线缆按倾斜和垂直布放时的阻燃能⼒（国内对应GB12666.3和GB12666.4标准）。
IEC60332-3（国内对应GB12666.5-90）⽤来评定成束线缆垂直燃烧时的阻燃能⼒，相⽐之下成束线缆垂直燃烧时在阻燃能⼒的要求上要⾼得多。
◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On SingleVertical Insulated Wires/Cables）这是单根电缆的阻燃标准。
试验规定，⼀根 60cm长的试样垂直固定在前壁开通的⾦属箱内，⽕焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上⽕焰锥与电缆以45度⾓接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。
⼆、IEC60754-2IEC60754-2⽓体酸度测量（Corrosivity）这是 IEC标准中针对燃烧⽓体腐蚀性的规范，此测试是量度在燃烧时物料所产⽣的卤酸⽓体酸度。
它通过⽔溶液的PH值和导电率来测定。
实验规定，燃烧炉预热到800℃，把⼀根内置试样的⽯英管推⼊炉内，同时开始记时。
在试样燃烧的前5分钟，每隔1分钟测⼀次PH值和电传导性能，接下来的25分钟每隔5分钟测⼀次。
⼀般⽆卤电缆材料的PH值会⼤于4.3，导电率⼩于10µs；PH值越少，即表⽰物料的卤酸⽓体酸度越⾼。
值得注意的是，当HCL含量⼤于2mg/g⽽⼩于5mg/g（即符合IEC60754-1的要求时），其⽔溶液的PH值亦⼩于4.3，即不符合IEC60754-2的要求。
三、IEC610343⽴⽅⽶烟雾测试，针对燃烧时产⽣烟雾做出的规范。
什么是低烟无卤电线电缆？规格型号有哪些？
什么是低烟无卤电线电缆？规格型号有哪些？什么是低烟无卤电线电缆？随着人们对于环保的要求日益提高，对于和人们工作生活关系密切的电线电缆要求也相应提高，人们需要一种既能安全又环保的电线电缆，于是低烟无卤电线电缆是近年来逐渐流行开来。
低烟无卤电线电缆因其在燃烧时不会挥发出大量有毒气体，对环境产生的危害性较小，同时也具备阻燃耐火的功能，也有很多人称之为“环保电线电缆”。
低烟无卤电线电缆不是另外的电缆种类，而是在现有产品的基础上改进生产而来，所以，低烟无卤电线电缆的分类很多，有电线类、电缆类、控制类等等，下面就选取其中最为常用的一种——WDZ-BYJ 电线进行说明。
WDZ-BYJ全称低烟无卤阻燃交联聚乙烯绝缘铜芯布电线，所谓的低烟无卤电线通常就是指它了。
W代表无卤，即绝缘护套中不含有毒卤素；D代表低烟，即电线在燃烧的时候不会产生大量烟雾，能够保证人们在逃生时有足够清晰的视线；Z代表阻燃，即电线绝缘护套本身带有阻燃功能，能够经得起一定的高温烧灼；B则代表了布电线；YJ代表交联聚乙烯绝缘。
结构：WDZ-BYJ电线的结构和普通BV线一样，也是一层绝缘体包裹着一根导体，外形看起来相差无几，所以用户购买时一定要看准了。
额定电压：交流额定电压450/750V及以下。
执行标准：WDZB-BYJ电线的阻燃性符合GB/ T 18380.1单根绝缘电线的垂直燃烧试验的要求；阻燃性符合GB/ T 18380.3成束电线电缆燃烧试验；低烟性能符合GB/ T 17651电线电缆燃烧烟浓度试验；低毒性能符合GB/T 17650G规定的试验。
质量标准：CCC工作温度：电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度不超250℃。
敷设电缆时的环境温度应不低于0℃。
弯曲半径：其最小弯曲半径为：单芯电缆R＝20（D+d）±0.5％,mm；多芯电缆R=15（D+d）±0.5％,mm。
式中：D—-电缆的实际外径，mm；d—-电缆导体的实际外径，mm。
常见的几种低烟无卤阻燃电缆料
常见的几种低烟无卤阻燃电缆料低烟无卤阻燃电缆是指不含卤素（F 、Cl 、Br 、I 、At ）、不含铅镉铬汞等环境物质的胶料制成，燃烧时不会发出有毒烟雾的环保型电缆。
低烟无卤电缆阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。
下面就来介绍下常见的几种低烟无卤阻燃电缆料。
1、塑性低烟无卤阻燃料低烟无卤阻燃护套料耐温等级有70℃，90℃，一般要求产品氧指数达到32以上，具有良好的机械性能和加工性能，可广泛应用于电力电缆、通信电缆、低烟无卤电缆料的分类和应用控制电缆、船用电缆等的护套层。
2、热塑性低烟无卤阻燃绝缘料低烟无卤阻燃绝缘料性能与低烟无卤护套料相似，绝缘性能要求更高，可用于电力电缆、通信电缆、电子线等的绝缘层。
3、热塑性低烟无卤阻燃隔氧层该材料用于具有较高阻燃要求的电力电缆的内护套层，可提高电缆整体的阻燃效果，适当降低对电缆绝缘护套层的阻燃要求。
4、辐照交联低烟无卤特种电缆料辐照交联低烟无卤特种电缆料一般用在一些特殊的场合，如机车车辆，石油勘探，船舶的场合用电缆一般要求电缆具有耐油性和耐高温性能。
用于太阳能发电的光伏电缆不仅需要较高的耐温等级，还要具有良好的耐热寿命性。
核电站用电缆则要求优异的耐辐射性能和耐热老化性。
5、柔软型低烟无卤阻燃弹性料柔软型低烟无卤料指的是硬度在75～85（shoreA ）范围内的弹性料（普通无卤料的硬度在95上下。
随着材料硬度的降低，产品的物理机械性能，耐热变形性能，阻燃性能等都会受到一定的影响。
主要适用于一些有柔软性要求的场合如电梯用扁电缆，大平方汽车线，柔软性要求较高的电子线等。
6、耐油低烟无卤阻燃电缆现在很多场合如机车电缆，石油平台用电缆，船用电缆，油封等都要求材料既有耐高温性能，又具有耐油，阻燃性能。
耐油条件主要是指耐机油和耐柴油，耐热等级一般要求105℃～150℃，阻燃一般要求过单根燃烧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆的型号及名称见表2 表2
六、使用特性
(1)电力电缆的额定电压U0/U为0.6/1KV,控制电缆的额定电压U0/U为450/750V
(2)电缆长期允许工作温度不超过90℃
(3)安装时环境温度不宜低于0℃。
(4)电缆安装时的最小弯曲半径:
a、低烟无卤阻燃、耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
b、低烟无卤阻燃、耐火电力电缆的最小弯曲半径见表3
表3
四、低烟无卤电缆产品表示方法
1、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成
燃烧特性代号
用途代号材料代号
(2)产品用型号、额定电压、芯数、标称截面和本标准号表示。
例如：
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆，3芯，240mm2 ，表示为WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆，3芯，240mm2，表示为WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤控制电缆，7芯，1.5mm2，表示为WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
A是最高，B次之，C再次之。
