填料粒径对HTV导热硅胶阻燃性能的影响
混合填料对导热硅橡胶性能的影响

化和密集 化方 向发展 ,导致有 限 的体 积 内产生 了
更 多的热 量_ ;此 时需要 导热性 更高 的绝缘 材料 1 将所 产生 的热量迅 速散失 掉 。高导 热高分 子材料
良好 的绝缘 和导 热特性很 好地 满 足了 以上 特定领 域 的需 求 ;因此 ,研究导 热绝缘 高分 子材 料具有
硅橡 胶 的硫 化成 形 :将 混炼好 的硅橡 胶放 入
收稿 日期 :2 0 —0 0 7 5—0 。 6 作者 简 介 :杜 茂 平 ( 9 7 ) 1 7 一 ,男 ,硕 士 生 ,主 要 从 事 功 能 橡 胶材 料 的研 究 。
联 系 人 ,电话 : (2 ) 84 4 2 。 0 9 8 7 18
十分重 要 的意义 。
双 辊开 炼 机 :S K一 1 0 6 ,上海 橡 胶 机 械 厂 ; 平 板硫 化 机 :S 4 ,上 海 第 一 橡 胶 机 械 厂 ; I一 5
电子拉 伸 试 验 机 :C M8 O ,深 圳 市 新 三思 材 T 33 料检 测 有 限 公 司 ; 超 高 电 阻 微 电 流 测 试 仪 : Z3 C 6型 ,上海 第 六 电表 厂 ;热 导率 测 试 仪 :K
维普资讯
基 础 研 究
哺j料 2 , (:53 讯材,0 2 6348 l 0 1) 2 2 7
S 1 C( NE M ATERI II ) AL
混 合 填 料 对 导 热 硅 橡 胶 性 能 的 影 响
杜 茂 平 ,魏伯 荣 ,宫 大军
-
硅 橡胶是 指 分 子 主链 为~S~ ( ,侧 基 为 i 卜
有机基 团 ( 主要 为 甲基 )的弹性 体 ,典 型代表 为 甲基 乙烯 基硅 橡 胶 。硅橡 胶 的耐 高低 温 性 能好 ,
聚氨酯导热胶用填料

聚氨酯导热胶用填料导热胶是一种具有导热性能的胶粘剂,常用于电子产品的散热处理。
而聚氨酯导热胶作为一种常用的导热胶材料,在填料方面有着重要的应用。
本文将从聚氨酯导热胶的特点、填料的种类以及填料的影响等方面进行探讨。
聚氨酯导热胶具有导热性能好、粘接强度高、抗老化性能优异等特点。
导热性能好是聚氨酯导热胶的重要特点之一,它能够有效地将热量传导到胶接部位,提高散热效果。
同时,聚氨酯导热胶具有较高的粘接强度,能够牢固地粘接散热元件和散热面板,保证散热系统的稳定性。
此外,聚氨酯导热胶的抗老化性能优异,能够长时间保持稳定的导热性能,延长产品的使用寿命。
填料是聚氨酯导热胶中起到填充作用的物质,常用的填料包括金属粉末、陶瓷粉末、润滑剂等。
金属粉末是一种常用的填料,如铝粉、铜粉等,它们具有较高的导热性能,能够有效地提高导热胶的导热性能。
陶瓷粉末是另一种常用的填料,如氧化铝粉末、氮化硅粉末等,它们具有良好的绝缘性能和导热性能,能够提高导热胶的绝缘性能和导热性能。
润滑剂是一种常用的填料,如石墨粉末、二硫化钼粉末等,它们具有良好的润滑性能,能够降低导热胶的黏度,提高施工的流动性。
填料的选择对聚氨酯导热胶的性能有着重要的影响。
首先,填料的种类和比例会影响导热胶的导热性能。
金属粉末具有良好的导热性能,适量添加能够提高导热胶的导热性能;而陶瓷粉末具有较好的绝缘性能和导热性能,适量添加能够提高导热胶的绝缘性能和导热性能。
其次,填料的种类和比例还会影响导热胶的黏性和流动性。
润滑剂的添加可以降低导热胶的黏度,提高施工的流动性,但过多的添加会降低导热胶的粘接强度。
因此,在选择填料时需要综合考虑导热性能、绝缘性能、黏性和流动性等因素。
聚氨酯导热胶用填料是影响导热胶性能的重要因素之一。
金属粉末、陶瓷粉末和润滑剂是常用的填料种类,它们分别具有不同的导热性能、绝缘性能和润滑性能。
填料的选择和比例对导热胶的导热性能、黏性和流动性等性能有着重要的影响。
粉体形貌和粒径对环氧树脂复合物导热性能的影响

Ef f e c t s o f Po wde r Mo r pho l o g y a nd Pa r t i c l e S i z e o n t he The r ma l Co ndu c t i v i t y o f Epo x y Re s i n Co m po s i t e
摘要 : 采用 . A 1 O , 粉体作为填料制备了环氧树脂复合物 , 研究 了粉体形貌和粒径对导热系数的影 响。结果表 明: 采用形貌呈蠕虫状或珊瑚状的粉体 比形貌呈球形或准球形 的粉体更有利于提 高复合物的导热系数 。粉体 粒径 小于 8 0 0 n m时 , 复合物的导热 系数随粉体粒径下降而减小 ; 粉体粒径大于 8 0 0n m后 , 粉体粒径对复合物 导热 系数的影响不大。 关键词 : 环氧树脂复合物 ; 导热系数 ; 氧化铝粉体 ; 粉体形貌 ; 粉体粒径
mo r p h o l o g y a n d p a r t i c l e s i z e o n t h e t h e r ma l c o n d u c t i v i t y o f t h e c o mp o s i t e we r e s t u d i e d .Th e r e s u l t s s h o w
物的热传导性能 ] , 但 由于受到成型加工工艺要求
的 限制 , 诸 如 液 晶等 含有 高 度有 序 结 构 的高 分子 材
4 2
ห้องสมุดไป่ตู้
韦衍乐等:粉体形貌和粒径对环境树脂复合物导热性能的影响

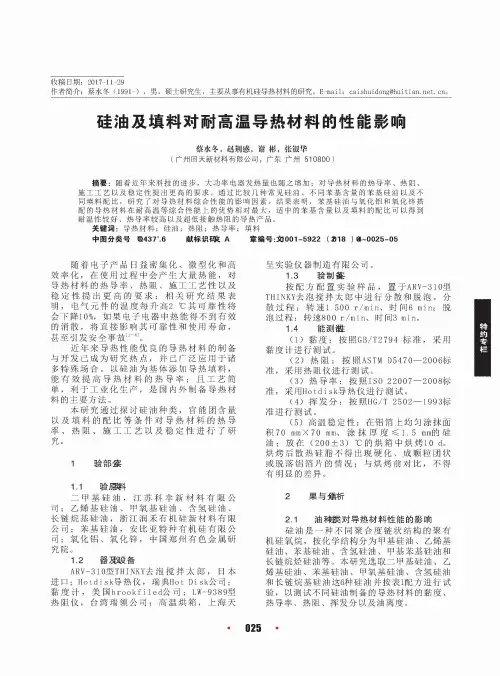

硅油及填料对耐高温导热材料的性能影响

摘要:随着 近 年 来 科 技 的 进 步 ,大 功 率 电 器 发 热 量 也随之增 加 ;对 导 热 材 料 的 热 导 率 、 热 阻 、
施 工 工 艺 以 及 稳 定 性 提 出 更 高 的 要 求 。通 过 比 较 几 种 常 见 硅 油 、不同苯基含量的苯基硅油以及不
同填料配比,研 究了对导热材料综合性能的影响因素。结 果 表 明 ,苯基硅油与氧化铝和氧化锌搭
准 ,采用Hotdisk导 热 仪 进行 测 试。
(4)
挥 发 分 :按照HG/T 2502 — 1993标
准进行测试。
(5)
高 温 稳 定 性 :在铝箔上均勾涂抹面
积 70 mm X 70 _ 、 涂 抹 厚 度 < 1.5 mm的桂
油 ; 放 在 (2 0 0 ± 3 ) °C 的 烘 箱 中 烘 烤 10 d 。
收 稿 日 期 :2017-11-29 作者简介:蔡 水 冬 (1991-) 男 ,硕士研宄生,主要从事有机桂导热材料的研宄。E-mail: 。
硅油及填料对耐高温导热材料的性能影响
蔡水冬,赵荆感,谢 彬 ,张银华
( 广 州 回天新材料有限公司,广 东 广 州 510800)
泡 过 程 :转速800 r /min、时间3 m i n 。
特
1.4 能 测 赃
约
(1)
专
黏 度 :按 照 G B /T 2 7 9 4 标 准 ,采用 栏
黏度计进行测试。
(2)
热 阻 : 按 照 A S T M D 5470 — 2006标
准 ,采 用 热 阻 仪 进 行 测 试007 —2008标
中 图 分 类 号 E 437+.6
献标识码it A
有机硅胶粘剂的研究进展

有机硅胶粘剂的研究进展肖凯斐(西安工业大学北方信息工程学院,机电信息系,陕西省西安市710032)摘要 :综述了有机硅胶粘剂的组成、种类、性能及其应用,并对硅橡胶胶粘剂在粘接性、导热性、固化性能的研究进展进行了叙述。
关键词 :硅橡胶硅树脂有机硅压敏胶胶粘剂Study on high temperature-resistant anaerobicadhesiveXiaokaifei( Xi'an Technological University North Institute Of InformationEngineering,Mechanical and electrical information system ,Shan'xiProvince,Xi'an 710032)Abstract: The compositions, categories, properties and applications of organosilicon adhesives were reviewed. Moreover , the bonding ability, heat conductivity and curing of silicone rubber type adhesive w ere introduced.Keywords:Silicone rubber Silicone resin Organosilicon pressure sensitive adhesive Adhesive有机硅材料是一类性能优异、功能独特、用途极广的新材料,是高分子新型材料中产业规模最大的材料之一,是一种关系着技术革新、国防现代化、国民经济发展及人民生活水平提高的新材料。
有机硅聚合物是含有硅元素的众多高分子化合物的总称,因主链以硅氧键(-Si-O-)组成,侧链可链接各种有机基团,具有无机和有机聚合物的双重性能。
HTV硅胶使用中常见问题及解决办法

所谓的HTV硅橡胶和RTV硅橡胶,只是硅橡胶行业内,根据硅橡胶产品不同的使用和性能需求,对原料的硫化体系进行不同的设定。
分为高温硫化体系,全称是高温硫化硅橡胶,也就是HTV。
和低温硫化体系,全称是室温硫化硅橡胶,也就是RTV。
下面主要介绍下HTV硅橡胶使用中常见原因及解决办法:A、胶水不固化出现问题的原因:加成胶中的铂金催化剂中毒或过期失效;固化温度不够或时间不够造成固化不完全。
造成问题的原因可能是:因为计量器具误差或人为的因素造成配胶比例错误;产品超过了储存期或接近储存期造成失效、效能降低;储存时因储存不当造成产品中催化剂失效或效能降低;使用时的环境中有使催化剂中毒的因素,如含磷、硫、氮的有机化合物,或与加成硅胶同时使用聚氨酯、环氧树脂、不饱和聚脂、缩合型室温硫化硅橡胶等产品;固化温度不够或时间不够造成固化不完全。
解决办法:计量器具必须定期校验;双组分配胶时采用双人制度;保证生产厂家要求的储存条件,并注意储存期,使用时遵循“先进先出”原则,保证在尽可能短的有效期内使用完毕。
工作场所远离其它可能有害的有机化合物,严禁吸烟后立即使用胶料。
B、与基材的粘接性差出现问题的原因:加成硅橡胶的自身缺陷;未对所粘接的材料进行表面的处理;或基材材质更改。
造成问题的原因可能是:未选择粘接性的产品牌号;因为计量器具失效或人为的偶然误差造成双组分配胶比例错误;产品超过了储存期而失效或效能降低;储存时因储存不当造成产品中催化剂失效或效能降低;使用时未能选择适当的增粘底涂剂;升温过高和固化速度过快,产生因温度变化而发生的膨胀系数不同造成的粘接性差;单组分从冰柜取出立即使用,而未放置一段时间“回温”。
解决办法:选择增粘型的加成硅胶产品;计量器具必须定期校验;双组分配胶时采用双人制度;注意储存期,遵循“先进先出”原则;正确按照要求储存,保证胶的有效性;为保证粘接性,尽量在使用时选择使用配套的增粘底涂剂;固化时,为避免高温下固化速度过快而产生的内应力,尽量采用分阶段固化的方式,避免高温过快固化;单组分产品从冰柜取出后不立即使用,而是放置一段1~2小时,使胶与环境达到温度平衡再使用。
导热填料对加成型液体硅橡胶热性能影响研究

第13卷第5期2014年9月杭州师范大学学报(自然科学版)Journal of Hangzhou Normal University(Natural Science Edition)Vol.13No.5Sep.2014收稿日期:2014-03-03基金项目:杭州市社会发展科研攻关专门项目(20130533B16);石油和化工行业科技指导计划资助项目(2011-07-06).通信作者:蒋剑雄(1959—),男,教授级高工,博士,主要从事有机硅材料研究.E-mail:fgeorge@163.comdoi:10.3969/j.issn.1674-232X.2014.05.004导热填料对加成型液体硅橡胶热性能影响研究许 景,伍 川,董 红,曾正好,蒋剑雄(杭州师范大学有机硅化学及材料技术教育部重点实验室,浙江杭州311121)摘 要:采用非等温热重分析(TG)技术,在惰性气氛和5.0、10.0、25.0K·min-1线性升温速率条件下,考察了5种导热填料填充的双组分加成型液体硅橡胶的热降解性能,采用Flynn-Wall-Ozawa(FWO)模型对非等温动力学数据进行分析,求取并比较了各样品热降解反应的表观活化能Ea.结果表明:5种填料中,BN填料填充的LSR热性能最好;当BN添加量达到40phr(每百份橡胶)时,LSR样品的热性能得到显著提高.关键词:双组分加成型液体硅橡胶;导热填料;热降解动力学;表观活化能中图分类号:O642;TQ264.1 文献标志码:A文章编号:1674-232X(2014)05-0470-05前 言加成型液体硅橡胶是一种无毒、无味且具有优良生理惰性的新型材料,是近年来发展较快、档次较高的有机硅产品[1],高温空气中硅橡胶易降解而丧失力学性能,因而被认为只能在200℃左右的空气中长期使用[2].为了进一步提高加成型液体硅橡胶的耐高温性能,通常需要加入一些导热填料,本文采用非等温热分析(TG)技术,在惰性气氛和5.0、10.0、25.0K·min-1线性升温速率条件下,考察氮化铝(AlN,120nm)、氮化硼(BN,120nm)、钛白粉(TiO2,120nm)、三氧化二铝(Al2O3,1600目、3000目)对双组分加成型液体硅橡胶热降解过程的影响;采用Flynn-Wall-Ozawa(FWO)动力学模型对非等温动力学数据进行分析,求取热分解反应的表观活化能Ea,根据表观活化能随转化量α的变化关系进一步考察了不同填料对液体硅橡胶的热稳定性的影响.1 实验部分1.1 主要原料与仪器二甲基乙烯基硅氧基封端的聚二甲基硅氧烷(简称乙烯基硅油),黏度η25=3000mPa·s,蓝星新材料有限公司;聚二甲基硅氧烷(简称甲基硅油),黏度η25=500mPa·s,上海华之润化工有限公司;三甲基硅氧基封端的聚甲基氢硅氧烷(简称含氢硅油,含氢量0.3wt%)、黑色母料、Karstedt催化剂、抑制剂,自制;气相白炭黑,比表面积200m2.g-1,上海外电国际贸易有限公司;AlN(120nm)、BN(120nm),上海水田材料科技有限公司;TiO2(120nm),上海文化化工颜料有限公司;Al2O3(1600目、3000目),佛山市维科德材料有限公司;RZ-6型真空泵,德国Vacuu brand GMBH+CO KG;热重分析仪Discovery TGA,美国TA仪器公司;电热恒温鼓风干燥箱,上海森信实验仪器有限公司.1.2 混炼、硫化工艺混炼工艺:将乙烯基硅油与经表面处理的白炭黑按100∶50的比例(质量比)在密炼机上混合均匀,于150℃下真空熟化4h;降温后经三辊研磨机研磨3遍得到基胶,收集备用.随后将622g基胶、8.7g甲基硅油、395.3g乙烯基硅油及222.3g含氢硅油按一定比例在行星搅拌机中抽真空搅拌排泡得到A组分.采用同样的方法将711g基胶、116g甲基硅油、416.7g乙烯基硅油、2.2g黑色母料、1.81g催化剂及0.4g抑制剂按一定的比例抽真空搅拌排泡得到B组分.硫化工艺:将上述所得50g A组分与25g BN填料搅拌混合均匀,然后再加入50g的B组分搅拌混合均匀,真空脱泡0.5h,随后取出一部分在真空干燥箱里进行固化(140℃×15min),得到BN填料添加量为25phr(每百份橡胶)、SiO2含量为14.4phr(每百份橡胶)的导热硅橡胶.采用同样方法制得SiO2含量均为14.4phr、BN填料添加量为5phr、10phr和40phr的导热硅橡胶以及SiO2含量均为14.4phr、AlN、Al2O3及TiO2添加量分别为25phr的导热硅橡胶样品.1.3 热重分析将制得的导热硅橡胶放入坩埚内,利用Discovery TGA型热分析仪对所得的耐热硅橡胶进行非等温热分析.非等温测试范围为30~1000℃,升温速率分别为5.0、10.0及25.0K.min-1,所有的TGA测试均在N2气氛中进行,流量为10mL.min-1.2 结果与讨论表观活化能Ea是定量反映材料热降解稳定性的重要参数,文献报道了多种利用热分析TG曲线计算表观活化能的经验方法,其中Flynn-Wall-Ozawa[3-4]方程最为常用,如式(1)所示.在恒定的转化量α下,根据线性升温速率的对数值lgβ与对应降解绝对温度倒数(1/T)之间的线性关系,采用最小二乘法进行线性回归得到各个转化量α下聚合物的表观活化能Ea.lgβ=lgAEaG(α)[]R-2.315-0.4567EaRT(1)α=wi-wTwi-wf(2)式中:wi为热重分析中样品起始质量;wT为样品在温度为T(K)时的质量;wf为测试结束时试样的质量;R为通用气体常数;Ea为表观活化能;β为线性升温速率;A为阿伦尼乌斯方程中的指前因子;G(α)为积分反应机制函数.以BN导热填料添加量为25phr、SiO2含量为14.4phr的液体硅橡胶试样的TG曲线为例,求取表观活化能[5],结果如图1、图2及表1所示.图1 BN添加量为25phr的液体硅橡胶试样的TG曲线(SiO2含量为14.4phr)Fig.1 TG curves of the LSR sample filled with 25phr BNand 14.4phr SiO2图2 FWO法所得拟合曲线Fig.2 Fitting curves based on the FWO method174 第5期许 景,等:导热填料对加成型液体硅橡胶热性能影响研究表1 BN添加量为25phr及SiO2含量为14.4phr的液体 硅橡胶试样不同转化量对应降解温度Tab.1 Thermal degradation temperature at different conversion αfor LSR filled with 25phr BN and 14.4phr SiO2αT/Kβ=5K.min-1β=10K.min-1β=25K.min-10.1 613.62 638.25 690.600.2 720.91 740.73 788.990.3 784.50 815.93 868.800.4 839.82 871.50 910.990.5 876.01 903.39 933.990.6 900.08 923.02 949.200.7 917.23 937.93 961.780.8 932.55 952.63 974.870.9 951.36 973.86 994.10 表2 FWO法求取表观活化能Ea Tab.2 The values of activation energy Ea(kJ/mol) based on the FWO methodαEa/(kJ·mol-1)AlN BN TiO2Al2O3(1600mesh)Al2O3(3000mesh)0.1 79.92 68.87 50.87 107.54 106.010.2 165.18 103.21 75.57 127.81 120.140.3 193.89 102.41 105.37 148.67 149.520.4 189.58 137.02 128.24 155.95 157.750.5 185.73 179.59 139.92 170.63 152.990.6 176.78 221.58 159.19 184.97 172.420.7 195.85 252.31 182.57 197.38 204.960.8 197.67 273.61 221.51 214.12 243.220.9 217.33 280.02 267.38 244.03 259.65 由图2中各转化量α对应的拟合直线斜率b,计算得到相应的表观活化能(Ea=-bR0.4567).采用同样方法对其他4种不同填料填充的液体硅橡胶试样的热分析数据进行处理,计算各试样对应转化量为α=0.1~0.9之间的非等温热降解数据,采用FWO积分方程(式(1))以最小二乘法进行线性拟合,求得相应的动力学数据Ea,所得结果见表2和图3.由表2及图3可见,在硅橡胶热降解过程中,样品质量逐渐减小,热降解转化量α逐渐升高,硅橡胶热降解所需克服的热降解活化能Ea迅速提高;与其它聚合物材料相比(见表3),硅橡胶热降解过程中,所需克服的能垒更高,表明硅橡胶材料具有更佳的热稳定性.表3 硅橡胶材料与PPR材料热降解活化能比较Tab.3 Comparison of Eabetween silicone rubber and PPRSample Ea/(kJ·mol-1)PPR/SiO20.5wt%[6]126PPR/SiO25wt%[6]136PPR/SiO2-MAA 0.5wt%[6]159PPR/SiO2-MAA 5wt%[6]164PDMS/AlN 25phr-SiO214.4phr(12.3wt%)217.33PDMS/BN 25phr-SiO214.4phr(12.3wt%)280.02PDMS/TiO225phr-SiO214.4phr(12.3wt%)267.38PDMS/Al2O3(1600mesh)25phr-SiO214.4phr(12.3wt%)244.03PDMS/Al2O3(3000mesh)25phr-SiO214.4phr(12.3wt%)259.65 填料的粒径大小以及填料的种类对于硅橡胶热性能也有影响,在相同的添加量下,即使填料种类相同,填料的粒径大小对于硅橡胶的热性能也有影响,尤其是在热降解过程的后期,粒径小的填料对于硅橡胶热性能的影响更为显著,硅橡胶热降解所需活化能更高;填料种类对于硅橡胶热性能的影响最为显著,如果忽略硅橡胶试样中低分子物质以及填料中吸附或缔合水分等因素对于热分析结果的影响,考察热降解过程中后段(即0.5≤α≤1.0)填料种类的影响,不难发现在相同的添加量下,不同种类的填料对于硅橡胶热性能的改善程度不同,其中BN填料最佳.为进一步考察不同添加量的BN填料对液体硅橡胶热性能的影响,采用相同的TGA分析和数据处理方法,计算得到SiO2含量相同而BN含量不同的试样在不同转化量α下表观活化能Ea数据,结果如表4和图4所示.274杭州师范大学学报(自然科学版)2014年 图3 不同种类的填料对液体硅橡胶热性能的影响(填料添加量为25phr,SiO2含量为14.4phr)Fig.3 Influence of the type of filler on thermal stabilityof LSR filled with 25phr fillers and 14.4phr SiO2 表4 FWO法求取表观活化能EaTab.4 Values of the activation energy Eabased on the FWO method for LSR with the same SiO2content and different content of BNαEa/(kJ·mol-1)5phr BN 10phr BN 25phr BN 40phr BN0.1 99.29 83.61 68.87 90.310.2 144.16 113.45 103.22 126.850.3 142.86 132.28 102.41 166.850.4 167.16 155.74 137.02 226.860.5 197.38 194.17 179.69 262.810.6 224.36 232.31 221.58 286.390.7 244.06 261.16 252.31 300.910.8 256.56 269.46 273.61 325.070.9 257.65 272.31 280.02 361.77图4 BN填料用量对液体硅橡胶热性能的影响(SiO2含量为14.4phr)Fig.4 Influence of the dosage of BN on thermalstability of LSR filled with 14.4phr SiO2图5 添加不同用量BN的液体硅橡胶试样的DTG曲线Fig.5 DTG curves of the LSR sample filled withdifferent content of BN fillers由图4可见,填料用量对于硅橡胶热性能具有显著影响,当BN添加量不超过25phr时,虽然硅橡胶热降解活化能随着转化量α的增加显著增加,但不同添加量(5phr,10phr及25phr)对于硅橡胶热性能影响不大;当BN添加量达到40phr时,与较低添加剂量(5phr,10phr及25phr)相比,相同转化量α下硅橡胶热降解活化能大幅度提高,表明BN填料用量对于液体硅橡胶热性能的影响存在“门槛”效应,只有当BN用量超过某一临界值后,硅橡胶的热性能才得以显著提高.添加不同BN用量的液体硅橡胶试样的DTG曲线如图5所示,由图可见在950K附近,添加不同量的BN填料的硅橡胶均出现一个明显的热分解峰,但硅橡胶的热降解速率(即dα/dT)随BN填料增加而降低,例如,BN添加量为5phr的硅橡胶最大热降解速率为8.52×10-3 K-1,当BN添加量达到40phr时,硅橡胶的最大热降解速率降至6.09×10-3 K-1,所得结果与活化能变化趋势一致.随着BN的加入,硅橡胶和BN分子间形成了更多的物理和化学交联点,致使BN填充硅橡胶体系各分子间作用力大于单纯的硅橡胶分子间相互作用力,硅橡胶的热分解温度相应升高[7-8];另一方面,无机填料的导热系数比硅橡胶大很多,添加填料后,硅橡胶内部建立了更多的导热通道,热量可以及时散发而不会集聚在硅橡胶内部,避免硅橡胶因劣化而失效,由此提高了硅橡胶的热稳定性.虽然硅橡胶热性能随BN用量增加而提高,但是当BN添加量超过40phr时,液体硅橡胶胶料粘度剧烈增大,影响加工过程以及后续的使用性能,因此在374 第5期许 景,等:导热填料对加成型液体硅橡胶热性能影响研究满足导热性能前提下,BN含量应不超过40phr.3 结 论通过采用非等温TG技术,在惰性气氛和3个线性升温速率条件下,考察不同导热填料及BN不同添加量对于双组份液体硅橡胶热性能的影响,采用Flynn-Wall-Ozawa动力学模型对非等温动力学数据进行分析,计算得到不同转化量对应的热降解活化能.在考察的5种填料中,当填料添加量均为25phr时,填充BN填料的LSR试样热性能最好;增加LSR样品中BN填料添加量至40phr时,与低BN含量相比,LSR样品不同热降解转化量对应的热降解活化能显著增加;继续增加BN填料,胶料粘度迅速增加,不利于LSR的加工过程及使用过程.参考文献:[1]许永现,陈石刚.加成型纺织商标用液体硅橡胶的配方设计[J].弹性体,2007,17(3):44-48.[2]杨始燕,汪倩,彭文庆,等.加成型室温硫化硅橡胶热稳定性的研究[J].橡胶工业,1999,8(46):468-471.[3]王韶旭,赵哲,谭志诚,等.丙硫异烟胺的热稳定性及其热分解动力学[J].物理化学学报,2007,23(9):1459-1462.[4]王晓文,周正发,任凤梅,等.水溶性封闭异氰酸酯单体的解封动力学[J].物理化学学报,2009,25(11):2181-2185.[5]Wu Chuan,Jin Jing,Yang Xiongfa,et al.Effect of structure and additives on thermal stability of silicone fluids[J].Journal of Appliedpolymer Science,2010,117(5):2530-2537.[6]Papageorgiou D G,Vourlias G,Bikiaris D N,et al.KonstantinosChrissafis,Effect of silica nanoparticles modification on the thermal,structural,and decomposition properties of aβ-nucleated poly(propylene-co-ethylene)matrix[J].Macromolecular Chemistry and Phys-ics,2014,215(9):839-850.[7]涂春潮,齐暑华,周文英,等.氮化硼填充甲基乙烯基硅橡胶导热复合材料的性能[J].合成橡胶工业,2009,32(3):238-240.[8]朱宁宁.BN和AlN颗粒对导热硅胶性能的影响[D].哈尔滨:哈尔滨工业大学,2011.The Effects of Thermal Conducting Fillers on the Thermal Stability ofAddition Liquid Silicone RubberXU Jing,WU Chuan,DONG Hong,ZENG Zhenghao,JIANG Jianxiong(Key Laboratory of Organosilicon Chemistry and Material Technology of Ministry of Education,Hangzhou Normal University,Hangzhou 311121,China)Abstract:The thermal degradation of two-component addition liquid silicone rubber(LSR)filled with five differentkinds of thermal conducting fillers are respectively investigated by means of the non-isothermal thermal gravimetric analysismethod in inert atmosphere environment at linear heating rate of 5.0,10.0and 25.0K.min-1.The recorded non-isothermalkinetics data are treated by Flynn-Wall-Ozawa(FWO)model and thus the apparent activation energy Eafor the thermaldegradation reactions of each kind of LSR samples is calculated and compared.The results indicate that the LSR samplefilled with BN filler exhibits the best thermal stability in these five samples.When the dosage of BN filler reaches to 40phr(per hundreds of rubber),the thermal stability of LSR is significantly improved.Key words:two-component addition liquid silicone rubber;thermal conducting filler;thermal degradation kinetics;apparent activation energy474杭州师范大学学报(自然科学版)2014年 。
不同无机填料对导热硅脂热导率的影响研究

不同无机填料对导热硅脂热导率的影响研究康永【摘要】Inorganic fillers can be used to make excellent thermal conductivity silicone grease,and showed broad prospects for development.This article studies the mechanism of thermal grease and theoretical analysis,and under the guidance of this theory,in the glass reaction kettle at temperature 120 ℃,evacuated for 2 hours and prepared kinds of spherical alumi-num treated by zinc stearate thermalgrease,different types of fillers thermal grease(including aluminum nitride,silicon carbide,graphite)and binary mixture of thermal grease,and analyzed the effect of zinc stearate surface treatment,filling ratio,particle size etc factors on the one —component thermal grease thermal conductivity as well as the effect of reinfor-cing filler and main filler of the ratio on the thermal conductivity of binary mixture thermal grease,and tested the thermal conductivity of silicone grease to compare good or bad,and analyzed the manufacturability problems appeared in the test. Key words:Thermal grease;Inorganic filler;Surface treatment;Filling ratio;Particle size;Thermal conductivity%用无机填料填充硅油可以制备优良的导热硅脂,并且显现出广阔的发展前景.笔者在阐述硅脂导热机理和理论分析的基础上,在玻璃反应釜中,温度为120 ℃,抽真空2 h的条件下,制备了硬脂酸锌表面处理的球形氧化铝导热硅脂、不同粒径导热硅脂、不同种类填料填充的导热硅脂(包括氮化铝,碳化硅,石墨)和二元混合填充导热硅脂,分析了硬脂酸锌表面处理、填充比例、粒径大小等因素对单组分导热硅脂热导率的影响以及增强填料与主填料之比对二元混合填充导热硅脂热导率的影响,通过测试导热硅脂热导率来比较导热性能的好坏,并分析了试验中出现的工艺性问题.【期刊名称】《陶瓷》【年(卷),期】2018(000)004【总页数】7页(P49-55)【关键词】导热硅脂;无机填料;表面处理;填充比例;粒径大小;热导率【作者】康永【作者单位】陕西金泰氯碱化工有限公司陕西榆林 718100【正文语种】中文【中图分类】TQ174.75+6前言随着电子技术不断地向微型化、高频率方向发展,并且其电子元件、路基电路的集成度也在不断地提高,热流密度也在不断增大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
填料粒径对HTV导热硅胶阻燃性能的影响
分别使用氢氧化铝阻燃填料和小粒径球形氧化铝导热填料来研究HTV导热硅胶的阻燃性能。
研究结果表明,加入小粒径球形氧化铝导热填料可在不使用阻燃剂的前提下,实现良好的阻燃性能。
在填充量大于80%时,加入粒径5 μm以下的球形氧化铝导热填料可在不明显降低硅胶热导率的同时显著提高阻燃等级至UL94 V0。
标签:导热硅胶;阻燃;粒径选择
在电子产品日趋小型化和轻薄化的今天,使用导热材料进行有效的热量散发成为保障电子产品可靠性和寿命的关键。
其中热硫化型(HTV)导热硅胶因其具有固化方便、易于灌封、导热填料填充量大、易于返修等优点而成为主要的导热材料之一。
HTV导热硅胶通过在树脂体系中添加大量导热填料,使填料粒子间彼此接触形成导热通路网络,从而提高热导率。
通过选择不同的导热填料和添加量,可获得不同的热导率,以满足实际要求[1,2]。
常用的HTV导热硅胶无阻燃性能,无法满足电子产品对导热材料同时具有高导热和高阻燃(通常要求达到UL94 V0)的需求。
UL94 V0阻燃要求较高,要求对样品进行两次10秒的燃烧测试后,火焰在30秒内熄灭,还不能有燃烧物掉下。
硅胶要达到该阻燃等级通常是在硅胶体系中加入大量的阻燃剂或阻燃填料来实现[3]。
但该方法在大量添加阻燃剂实现高阻燃的同时必然会减少导热填料的使用,从而造成导热性能显著下降。
本文通过对导热填料粒径的选择和搭配,在保持导热性能不受显著影响的同时,减少或不加阻燃填料,实现了达到UL94 V0的阻燃效果。
1 实验部分
1.1 仪器与原料
乙烯基硅油,黏度100~500 mPa·s,日本信越;含氢硅油,含氢量0.25%,上海龙旭LX0501;铂催化剂,2000 ppm,东莞兆舜;球形氧化铝,日本DENKA;表面处理氢氧化铝阻燃剂,佛山华雅KA系列。
1.2 硅胶样品的制备
在乙烯基硅油体系中分数次加入导热填料和阻燃填料,室温下真空高速混合搅拌1~2 h,再添加催化剂和其他助剂填料,室温真空搅拌0.5 h,制备成A组分。
在乙烯基硅油体系中分数次加入导热填料和阻燃填料,室温下真空高速混合搅拌1~2 h,再添加含氢硅油和其他助剂,室温真空搅拌0.5 h,制备成B组分。
1.3 性能测试
导热性能:将A和B组分按照质量比1:1真空搅拌混合,涂布成2 mm胶片,60 ℃加热固化。
将胶片制备成Ф12.7×2 mm圆片,使用NETZSCH LFA447激光导热仪进行热导率的测试。
阻燃性能:将A和B组分按照质量比1:1混合搅拌混合,涂布成2 mm胶片,60℃加热固化。
将胶片制备成125 mm×13 mm×2 mm的样条,参考UL94的阻燃测试方法进行测试。
2 结果与讨论
2.1 氢氧化铝阻燃填料对导热和阻燃效果的影响
本试验导热填料和阻燃填料分别选择最常用的球形氧化铝和表面处理的氢氧化铝,并对其导热和阻燃性能进行研究。
为研究阻燃填料的添加量变化对硅胶体系导热性能和阻燃性能的影响,选用9μm粒径球形氧化铝实现导热性能,并添加7μm和14μm粒径的氢氧化铝实现阻燃,硅胶体系中填料的总添加量保持82%不变。
不同添加量的氢氧化铝对硅胶的导热和阻燃性能的影响如图1所示。
从图1可见,添加氢氧化铝阻燃剂可以显著提高阻燃性能,添加量为25%时可达到UL94 V0的阻燃等级。
在添加量相同的情况下,氢氧化铝粒径的小幅变化,对热导率和阻燃性的影响没有明显差异;提高氢氧化铝在填料中的比例,热导率出现大幅下降。
原因在于氢氧化铝热导率低,其大量加入破坏了硅胶体系中氧化铝堆积接触形成的导热通路,从而降低导热性能。
为实现UL94 V0阻燃等级和高导热性能,实际应用中需加大导热填料添加量或使用更高热导率的导热填料,如AlN [4],但使用高热导率填料会造成硅胶成本的大幅提高。
2.2 导热填料粒径对导热和阻燃性能的影响
对于高填充的导热硅胶体系而言,如果能在燃烧时表面形成致密层起到隔绝阻燃的作用,则可在不使用阻燃剂的情况下提高阻燃性能。
降低填料粒径有助于制备更加致密的胶体体系。
本文选择不同粒径的球形氧化铝填料进行试验,观察粒径变化对导热和阻燃性能的影响,结果见图2。
选取3、5和9 μm 3种不同粒径球形氧化铝为导热填料进行试验,随填充量的增大,热导率可由0.7 W/m·K提高至2.6 W/m·K。
阻燃等级也由可燃最高提高到UL94 V0。
硅胶的热导率在填料粒径变化时未表现出显著差异,但阻燃性能则随填料粒径的减小而显著提高,特别是在高填充量时,填料粒径的减小,对阻燃性能改善效果更显著。
在填充量达80%以上时,硅胶的阻燃等级提高更显著。
尤其在使用粒径为3 μm球型氧化铝时,填充量在82%即可达到UL94 V0阻燃等级。
试验中仅使用较小粒径的导热填料进行高填充就实现了UL94 V0阻燃效果,硅胶体系中未添加任何阻燃填料。
观察进行燃烧测试的样条发现,阻燃等级低的样条燃烧时火焰显著,体积显著膨大为多孔状,燃烧的残余物蓬松易碎;而阻燃等级高的样条则燃烧时火焰小,
无显著膨大现象,燃烧后残余物表面致密发硬。
由此分析使用小粒径填料制备的高填充量体系具有良好阻燃性的机理在于胶条中导热填料间粒子间隙较小,燃烧空气进入困难,填充在空隙中的胶体在燃烧时不易燃烧充分。
没充分燃烧的残余物和填料体系形成较为致密的阻燃层,从而起到了良好的阻燃效果。
但低粒径填料的使用会导致硅胶黏度大幅升高,限制了其在更高填充量导热产品中应用。
2.3 填料粒径复配对阻燃性能的影响
使用小粒径填料虽可显著提高阻燃性能,但同时伴随黏度的大幅提升。
因此采用不同粒径填料复配的方法来提高阻燃性能,并以此降低体系黏度的增大程度。
选取几种粒径的填料进行复配,并考查体系的导热和阻燃性能变化,结果见表1。
由表1可见,填料粒径复配较单独使用大粒径球形氧化铝,硅胶热导率略有提高。
原因在于小粒径填料填充进入大粒子间空隙,提高导热接触所致。
使用复配填料的硅胶体系其阻燃等级和导热性能均较优异,且黏度增大程度较小。
3 结论
1)加入氢氧化铝阻燃填料在提高阻燃性能的同时会显著降低导热性能。
2)在填充量大于80%的前提下,HTV导热硅胶使用5μm以下粒径的氧化铝填料能够在不降低导热性能的同时提高阻燃性能,最高可达UL94 V0。
3)可通过球型氧化铝填料不同粒径的复配使用,来实现不同的导热和阻燃性能。
参考文献
[1]裴昌龙,陈清,钟桂云,等.导热有机硅封装胶的研究进展[J].化工新型材料,2012,40(3):1-4.
[2]齐海元,齐暑华,安群力,等.导热高分子复合材料的研究进展[J].中国胶粘剂,2009,18(9):57-61.
[3]韦震宇,张立群,田明.硅橡胶阻燃技术研究进展[J].合成橡胶工业,2011,34(1):74-80.
[4]曾幸荣,陈精华,胡新嵩,等.一种无卤阻燃导热有机硅电子灌封胶及其制备方法[P].中国专利:200910214244.9.
Effect of filler particle size on flame retardant properties of thermal conductive HTV silicone rubber
MIN Chang-chun,LI Jian-hua
(Beijing Hystic New Materials Co.,Ltd.,Beijing 100041,China)
Abstract:The improving flame retardance by using the aluminum hydroxide flame retardant and the spherical aluminum oxide thermal conductive filler with small size in thermal conductive HTV silicone rubber was investigated. The results showed that using spherical aluminum oxide thermal conductive filler with small size can significantly improve the flame retardant of the silicone rubber without adding the flame retardant. When the filer content was over 80%,using the spherical aluminum oxide thermal conducting filler with particle size of less than 5 μm significantly improved the flame Key words:thermal conductive silicone rubber;flame retardance;particle size selection。
