USB 接口大百科
USB接口大百科：看完你就分得清充电线了
2015年11月16日
自打MacBook首先采用USB Type-C接口后，外界纷纷质疑苹果激进地使用这么“奇葩”的接口岂不是会为用户带来很多不便？谁知，不到一年Android厂商纷纷推出使用USB Type-C接口的设备，苹果再一次成功带动了整个行业的发展方向，就像指纹识别。
不过话说回来，要不是USB Type-C火了，你见到它真能认出来吗？即便现在看看手中设备的接口，你真的能叫出它们的名字，或者知道它们怎么“插”吗？今天就随着编辑，把这些可能错过的知识补回来。
对于不少人来说，USB接口简直各式各样看花了眼，以下场景经常出现：
这样的场景是不是很熟悉？
这种能不能用先“插插看”的判断方式确实缺乏逼格，要是两人都知道它的名字“micro USB Type-B”那确实能方便好多，你说是不是？下面就随着编辑给9个常用接口逐个点名吧。
首先，按照USB接口的发展历史来看，它分为USB、USB2.0、USB3.0三代；从类型看，每代又衍生出若干类型如A/B/C/micro/mini。
三代发展好理解，但为什么要分A/B/C不同类型呢？举个例子：打印机通常仅要求图文数据的传输，所以它的接口可以省掉其他不必要部分，再强化重要部分，于是出现了USB Type-B。
需要注意的是，并不是每代都同时具有这五种衍生版。
1：USB Type-A（male）
最常见的USB Type-A（图片引自adaptertek）
这种接口最为常见，大家都熟悉。
各位电脑上目前都兼容这种接口，包括U盘等也都是用的这种接口。
现在它已经进化为USB 3.0 Type-A，后面会讲到。
USB Type-A（female）
USB Type-A母头（图片引自Amazon）
male？female？是的，分男女！male称为“公头儿”、female称为“母头儿”至于为什么用性别区分我想各位小伙伴一定秒懂。
这里仅是拿出USB Type-A female来举例接头两端的描述方式。
公头和母头的区分方式
想想你的台式机，鼠标/键盘/游戏手柄/无线网卡/甚至独立声卡耳机各占一个，所以现在一台电脑上恨不得配10个这样的接口。
另外像以前在银行办理U盾时，通常也会送一根带有female头的线。
2：USB Type-B
常见场景就是移动硬盘（图片引自network-accessories）
这种接口在3.5英寸移动硬盘见过，打印机也在使用这种接口。
目前Android手机最为常见的是它的缩小版：micro USB Type-B。
3：USB Type-C
已经有不少Android手机开始使用Type-C接口（图片引自ubergizmo）
这个打算多说两句，毕竟在未来的几年中可能会逐渐成为主流接口。
第一代USB诞生于20年前，这些年无论怎么发展和演变，更快的传输速度始终是它的目标。
USB Type-C接口基于USB 3.1标准被创造，它的传输速度达到USB 3.0的2倍，但为啥不叫做开辟新一代的USB 4.0呢？因为提升实在太小，之前的USB 3.0相对USB 2.0可是提升了不止10倍的速度。
除此之外，USB 3.1标准下的USB Type-C接口支持最大100w 供电能力，可以完全满足笔电这样的设备供电需求，而在USB 3.0
上仅为4.5w。
不过这里编辑要提醒大家，并不是使用这一接口的设备都支持USB 3.1标准，例如某款手机虽然使用了这一接口，但依旧是USB 2.0的标准，传输速度并没有那么快，不过正反均可插的优点还是有的。
4：Micro USB Type-A
Micro版接口诞生自USB 2.0（图片引自network-accessories）
Micro版的USB接口从名字就知道是缩小版，它是USB 2.0标准下的一个便携版本，也正是在这一时代诞生。
5：Micro USB Type-B
最常见，天天用的微型接口（图片引自cablestogo）
这种接口应该是日常使用最为常见的，仅次于Type-A。
目前大部分Android手机都使用这种接口。
因此，假如你用的Android手机，那么90%情况下找另一个Android用户都能借到你能用的线。
6：Micro USB 3.0 Type-B
编辑仅在三星Note 3上见过（图片引自network-accessories）
这货看起来非常奇葩，但是三星Note 3上面用的就是这种接口，不过在后来的机型三星又取消了这种接口。
三星Note 3机身底部对
应也有双开口，较大的那个口兼容Android常用的Micro USB Type-B，也就是说：别人可以插三星Note 3，但三星Note 3的线不能插别人。
7：Mini USB Type-B
这种接口现在已经很少应用（图片引自network-accessories）
这种接口在几年以前被广泛使用，但后来被上面的Micro接口取代。
编辑还记得当初用过的魅族M9和很久以前的MP4使用的都是这种接口。
8：USB 3.0 Type-A
3.0的标志就是蓝色（图片引自network-accessories）
它是3.0标准下的Type-A接口，目前电脑主板上都会配有蓝色的USB 3.0接口，所以下次记得要把设备插进对应的接口中才能提速。
区分的方式就是蓝色装饰。
9：Lighting
苹果Lighting接口体积小，令设备更纤薄（图片引自ilounge）
苹果的Lighting接口我就不用介绍了吧，就算不用苹果设备的用户可能对它都很熟悉。
它的前身是30pin接口，但自iPhone 5之后，更小体积的8pin Lighting接口取代了30pin接口。
具有速度快、体积小、易插拔的特点。
当然这种接口只能在苹果设备上使用，再次印证了苹果一向的特立独行。
总结：了解了常用的USB接口，下次见到它们你能不能直接叫出它们的名字呢？其实将这几种常见接口按照迭代和类型划分完还是有一定规律的，不是很难记。
当然其实对于编辑来说这其中只有USB Type-A、Micro USB Type-B和Lighting最为常用。
那么现在请不要翻回上文，快速在脑海中回忆Mini USB Type-B的样子，你记住了吗？反正我不能，我还是插插看好了。

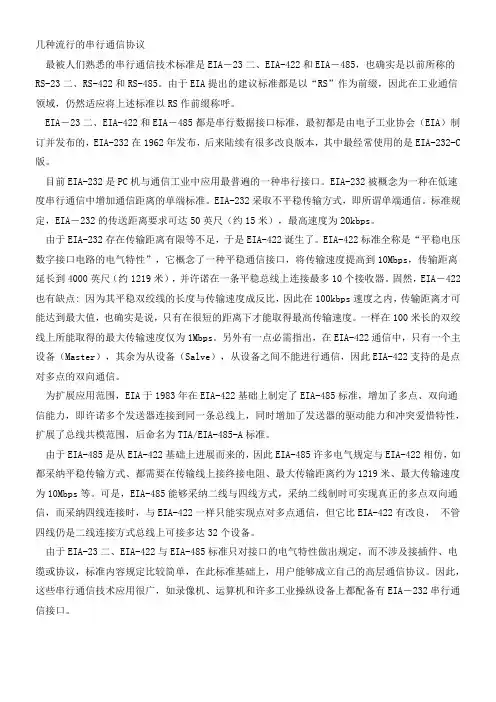

几种流行的串行通信协议
几种流行的串行通信协议最被人们熟悉的串行通信技术标准是EIA－23二、EIA-422和EIA－485，也确实是以前所称的RS-23二、RS-422和RS-485。
由于EIA提出的建议标准都是以“RS”作为前缀，因此在工业通信领域，仍然适应将上述标准以RS作前缀称呼。
EIA－23二、EIA-422和EIA－485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，EIA-232在1962年发布，后来陆续有很多改良版本，其中最经常使用的是EIA-232-C 版。
目前EIA-232是PC机与通信工业中应用最普遍的一种串行接口。
EIA-232被概念为一种在低速度串行通信中增加通信距离的单端标准。
EIA-232采取不平稳传输方式，即所谓单端通信。
标准规定，EIA－232的传送距离要求可达50英尺（约15米），最高速度为20kbps。
由于EIA-232存在传输距离有限等不足，于是EIA-422诞生了。
EIA-422标准全称是“平稳电压数字接口电路的电气特性”，它概念了一种平稳通信接口，将传输速度提高到10Mbps，传输距离延长到4000英尺（约1219米），并许诺在一条平稳总线上连接最多10个接收器。
固然，EIA－422也有缺点: 因为其平稳双绞线的长度与传输速度成反比，因此在100kbps速度之内，传输距离才可能达到最大值，也确实是说，只有在很短的距离下才能取得最高传输速度。
一样在100米长的双绞线上所能取得的最大传输速度仅为1Mbps。
另外有一点必需指出，在EIA-422通信中，只有一个主设备（Master），其余为从设备（Salve），从设备之间不能进行通信，因此EIA-422支持的是点对多点的双向通信。
为扩展应用范围，EIA于1983年在EIA-422基础上制定了EIA-485标准，增加了多点、双向通信能力，即许诺多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突爱惜特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

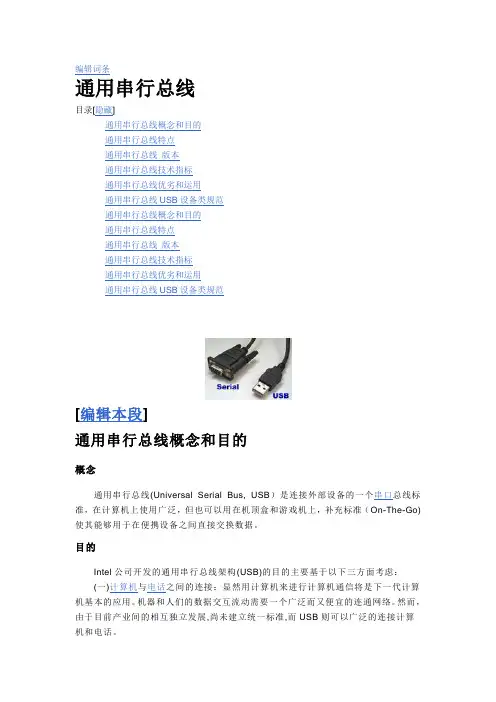

通用串行总线
编辑词条通用串行总线目录[隐藏]通用串行总线概念和目的通用串行总线特点通用串行总线版本通用串行总线技术指标通用串行总线优劣和运用通用串行总线USB设备类规范通用串行总线概念和目的通用串行总线特点通用串行总线版本通用串行总线技术指标通用串行总线优劣和运用通用串行总线USB设备类规范[编辑本段]通用串行总线概念和目的概念通用串行总线(Universal Serial Bus, USB）是连接外部设备的一个串口总线标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准（On-The-Go)使其能够用于在便携设备之间直接交换数据。
目的Intel公司开发的通用串行总线架构(USB)的目的主要基于以下三方面考虑：(一)计算机与电话之间的连接：显然用计算机来进行计算机通信将是下一代计算机基本的应用。
机器和人们的数据交互流动需要一个广泛而又便宜的连通网络。
然而，由于目前产业间的相互独立发展,尚未建立统一标准,而USB则可以广泛的连接计算机和电话。
(二)易用性：众所周知,PC机的改装是极不灵活的。
对用户友好的图形化接口和一些软硬件机制的结合，加上新一代总线结构使得计算机的冲突大量减少，且易于改装。
但以终端用户的眼光来看，PC机的输入/输出，如串行/并行端口、键盘、鼠标、操纵杆接口等，均还没有达到即插即用的特性，USB正是在这种情况下问世的。
(三)端口扩充：外围设备的添加总是被相当有限的端口数目限制着。
缺少一个双向、价廉、与外设连接的中低速的总线，限制了外围设备(诸如电话/电传/调制解调器的适配器、扫描仪、键盘、PDA)的开发。
现有的连接只可对极少设备进行优化，对于PC机的新的功能部件的添加需定义一个新的接口来满足上述需要，USB就应运而生。
它是快速、双向、同步、动态连接且价格低廉的串行接口，可以满足PC机发展的现在和未来的需要。
[编辑本段]通用串行总线特点USB最初是由英特尔与微软公司倡导发起，其最大的特点是支持热插拔（Hot p lug）和即插即用(Plug&Play)。
usb接口工作原理
usb接口工作原理
USB接口工作原理是通过电子设备间的数字通信来实现数据
传输和连接功能。
USB（Universal Serial Bus，通用串行总线）是一种用于计算机和外部设备之间数据传输的串行总线标准。
它使用一对差分信号线进行数据传输，即D+和D-线。
USB设备分为三类：主机、设备和集线器。
主机是计算机或
其他提供电源和总线服务的设备，设备是连接到主机的外部设备，而集线器则允许多个设备连接到主机上。
USB接口的工作原理是基于主机和设备通过握手协议进行通信。
当主机插入USB设备时，设备会发送一个握手信号给主机，通知主机有设备连接。
主机则会发送一个握手确认信号给设备，以建立连接。
在传输数据时，USB接口使用差分信号进行传输，即通过改
变D+和D-线上的电压差来表示数据。
USB接口采用一种称为差分振幅调制（Differential Amplitude Modulation，简称DAM）的技术来实现数据的传输。
数据传输的速率可以根据设备和主机之间的协商而变化。
USB接口还提供电源供应功能，允许设备通过USB接口从主
机获得电源。
主机会检测插入的设备是否需要电源，并根据设备的要求提供相应的电源供应。
总之，USB接口工作原理基于握手协议和差分信号传输，实
现了设备连接和数据传输功能。
它是一种通用、方便和高效的数据传输和连接标准。
usb 接口 原理
usb 接口原理
USB接口是一种用于计算机和其他设备之间传输数据和供电
的通用接口。
它是一种插拔式接口，可以将多个外部设备连接到计算机或其他主机设备上。
USB接口的原理是基于通信协议和电气信号传输。
通信协议
定义了数据传输的规则和格式，包括数据包的结构、传输速率、差错检测等。
USB接口支持全双工通信，即可以同时进行数
据的发送和接收。
在USB接口中，数据传输是以串行方式进行的。
数据被划分
为不同的数据包，每个数据包包含一个标头和数据内容。
USB 接口使用差分信号传输数据，以减少传输过程中的信号干扰。
USB接口还可以为外部设备提供电源供应。
通过USB接口的Vbus线路，计算机可以向外部设备提供电流和电压，以满足
其工作所需的电力。
为了方便连接和使用，USB接口还支持热插拔功能。
这意味
着用户可以在计算机运行时插入或拔出USB设备，而不会影
响计算机的正常工作。
当设备被插入时，计算机会自动检测并配置设备的驱动程序。
总的来说，USB接口的原理是通过定义通信协议和使用电气
信号传输数据来实现计算机和外部设备之间的数据传输和供电。
它的设计目标是简单、方便和通用化，以适应各种不同类型的设备和应用场景。
usb接口类型
USB接口类型USB（Universal Serial Bus，通用串行总线）是一种用于在计算机系统中连接电脑与外部设备之间进行数据传输和供电的标准接口。
随着技术的发展和多样性的需求，USB接口类型也逐渐增多。
本文将介绍常见的USB接口类型，包括USB-A、USB-B、Micro USB、Mini USB、USB-C以及USB 3.0、USB 3.1、USB 3.2等规格。
USB-AUSB-A接口是最为常见的USB接口类型，大多数计算机、键盘、鼠标、打印机等设备都采用了USB-A接口。
它是一个带有四个金属接点的长方形接口，插头可在设备上进行正插和反插。
USB-BUSB-B接口通常用于连接打印机、扫描仪等外部设备。
与USB-A接口不同的是，USB-B接口通常是正方形的，并带有一个凸起的中央部分，可以插入类型相匹配的设备。
Micro USBMicro USB接口是一种小型USB接口，常用于连接移动设备，如智能手机、平板电脑、数码相机等。
由于其小巧的设计，Micro USB接口在便携性方面具有优势。
Mini USBMini USB接口比Micro USB略大，并且在连接设备时更为稳定。
它的使用正在逐渐减少，因为现在许多设备已经转向使用Micro USB或USB-C接口。
USB-CUSB-C接口是一种全新的USB标准接口，它具有多功能性和可逆插拔的特点。
USB-C接口可以支持更高的数据传输速度和更大的功率传输能力。
与传统的USB接口相比，USB-C接口更小巧、更便于连接。
它的出现改变了以往设备之间连接和供电的方式。
USB 3.0、USB 3.1、USB 3.2USB 3.0、USB 3.1和USB 3.2是USB接口的不同规格。
USB 3.0是较早的版本，也称为USB 3.1 Gen 1，它提供比USB 2.0更快的数据传输速度。
USB 3.1是较新的版本，也称为USB 3.1 Gen 2，它在传输速度上比USB 3.0更高。
usb接口的分类
usb接口的分类
USB接口有多种类型，以下是常见的几种：
1. MiniUSB A/B：比Micro USB接口大，也被称为迷你USB。
这种接口主要用于数码相机、数码摄像机、测量仪器以及移动硬盘等移动设备。
2. Micro USB A/B接口：接口是扁梯形，Micro-USB标准支持USB OTG 功能，即提供数据传输和充电功能。
这是USB 标准的一个便携版本，比Mini USB接口更小。
Micro USB主要分为A型、B型、 B型，其中Micro USB A型使用最广泛，被很多人称为“安卓口”或“安卓线”，因为安卓手机都用的是这种接口。
3. USB Type A、USB Type B、TYPE C：
USB Type A：电脑上常用的长方形接口，是黑色接口，是蓝色接口。
USB Type B：一般用于寸移动硬盘、打印机、显示器等连接。
USB Type C：椭圆形，用于智能手机，正反两面都可插拨。
这是近年流行的一种新标准接口。
如需了解更多关于USB接口的分类，可以查阅相关产品说明书或咨询专业技术人员。
一文了解USB 3.2
一文了解USB 3.2T客邦/李文恩USB 3.2规格：以Type-C端子搭双信道模式让速度倍增至20Gbps日前USB开发者论坛（USB Implementers Forum）正式宣布USB 3.2的规格，除了将传输速度从10Gbps倍增至20Gbps，也建议各设备统一采用Type-C型式端子为主。
此外USB 3.2也能向下兼容于较旧的规范，无论是将USB 3.2设备插入旧端子，或是将旧设备插入USB 3.2端子，仍能以较低的速度正常运作。
简单方便统一天下USB的开发理念就是希望能提供对使用者亲合的操作方式，让外接设备能够轻松连接至计算机，并发挥即插即用的功效。
由于USB能够支持各种不同类型的设备，一改先前各设备采用不同规格端子的麻烦，所以很快地取代了各种传统端子，成为计算机上最主要的连接端子。
随着时间的推进，USB不但成为如打印机、摄影机等设备连接至计算机的方式，许多移动设备也采用USB连接键盘、鼠标，甚至汽车、电视、机顶盒等设备也都采用USB，甚至是自动化工业等非传统应用情境，也能见得到USB的踪影。
USB除了能传输数据之外，还能用于传输电力，这对许多耗电量较低的小型设备来说相当方便，使用者只需连接单一缆线，就能满足设备运作的需求，省下不少麻烦。
至于后期甚至发展出Power Delivery规范，让传输功率可以高达100W，连笔记本电脑的充电都可透过USB 达成。
▲USB能够连接多种不同类型的设备，用途相当多元。
▲USB Power Delivery规范让USB缆线也能进行高功率电源传输。
速度不断攀升起初在USB 1.0规范中，USB具有12Mbps与1.5Mbps等2种不同速度，但是随着计算机的效能越来越高，能够处理的资料量也不断上升，同时储存设备的单位价格也持续下降，所以进出计算机的档案也就越来越大。
于是USB开发者论坛便在2000年推出USB 2.0时，将传输速度制定为480Mbps，并不忘维持支持旧版USB的兼容性。
u盘 百科
百度首页 | 登录新闻 网页 贴吧 知道 MP3 图片 视频 百科∙首页 ∙自然 ∙文化 ∙地理 ∙历史 ∙生活 ∙社会 ∙艺术 ∙人物∙经济 ∙科学 ∙ 体育编辑词条u 盘百科名片U 盘实物图U 盘，全称“USB 闪存盘”，英文名“USB flash disk”。
它是一个USB 接口的无需物理驱动器的微型高容量移动存储产品，可以通过USB 接口与电脑连接，实现即插即用。
U 盘的称呼最早来源于朗科公司生产的一种新型存储设备，名曰“优盘”，使用USB 接口进行连接。
U SB 接口就连到电脑的主机后，U 盘的资料可与电脑交换。
而之后生产的类似技术的设备由于朗科已进行专利注册，而不能再称之为“优盘”，而改称谐音的“U 盘”。
后来U 盘这个称呼因其简单易记而广为人知，而直到现在这两者也已经通用，并对它们不再作区分，是移动存储设备之一。
目录[隐藏]简介存储原理发明历史使用与维护U盘的其他应用U盘、USB接口与即插即用相关软件与病毒故障及维修简介存储原理发明历史使用与维护U盘的其他应用U盘、USB接口与即插即用相关软件与病毒故障及维修品牌及购买[编辑本段]简介其最大的优点就是：小巧便于携带、存储容量大、价格便宜、性能可靠。
闪存盘体积很小，仅大拇指般大小，重量极轻，一般在15克左右，特别适合随身携带，我们可以把它挂在胸前、吊在钥匙串上、甚至放进钱包里。
一般的U盘容量有1G、2 G、4G、8G、16G、32G等，价格上以最常见的4Gb为例，58元左右就能买到。
存盘中无任何机械式装置，抗震性能极强。
另外，闪存盘还具有防潮防磁、耐高低温等特性，安全可靠性很好。
[编辑本段]存储原理计算机把二进制数字信号转为复合二进制数字信号（加入分配、核对、堆栈等指令）读写到USB芯片适配接口，通过芯片处理信号分配给EEPROM存储芯片的相应地址存储二进制数据，实现数据的存储。
EEPROM数据存储器，其控制原理是电压控制栅晶体管的电压高低值，栅晶体管的结电容可长时间保存电压值，断电后能保存数据的原因主要就是在原有的晶体管上加入了浮动栅和选择栅。
接线端子插接插件和各类连接器的基础知识
接线端子插接插件和各类连接器的基础知识LT触点-触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。
ADH8066 mating connector该连接器上的触点清晰可见。
间距–许多连接器由重复排列的一组触点组成。
连接器的间距是从一个触点的中心到下一个触点的中心的距离。
这一点很重要，因为有许多接线端子外观和触点看起来非常相似，但间距可能不同，所以往往一个型号系列的端子仅仅因为这个参数不同而不同，因此在不知道此参数情况下，很容易在购买了不能配对连接端子。
.1″ pin header connector examples标准Arduino上标题的引脚间距为0.1英寸。
插拔次数–接线端子的使用寿命都是有限的，每次接上和断开接线端子都会导致部分磨损。
数据表通常以插拔次数这一指标来表示其使用寿命，使用不同技术的接线端子插拔次数差别很大。
USB连接器可能具有数千或数万次插拔的寿命，而设计用于消费电子产品内部的板对板连接器可能会被限制为数十次插拔的寿命。
选择适合应用场景寿命的接线端子非常重要。
Connector for GS406 GPS module GS406 GPS模块的匹配连接器。
该连接器的数据表显示该零件的插拔次数是50次。
安装方法–这个可能会让人有些困惑。
术语“安装”指以下几种情况：连接器如何在使用中安装（安装在面板上，自由悬挂着，电路板安装），连接器相对于其附件的角度（直角或直角），它如何机械连接（焊片焊接，表面贴片焊接，通孔焊接）。
我们将用示例对接线端子中的安装方法进一步讨论。
Compari son of different mounting methods for barrel-type connectors比较三种相同管连接器的不同安装方法：（从左到右）电路板板安装，内联电缆安装和板面安装。
LPT百科
LPT目录[隐藏]含义应用场景原理LPT触发条件原理lpt检查做LPT需要的仪器有含义应用场景原理LPT触发条件原理lpt检查做LPT需要的仪器有[编辑本段]含义打印终端打印终端(line print terminal)，LPT是用于使用打印机或其它设备的。
大多数计算机都有一个或两个LPT，通常称为LPT1和LPT2，有些计算机支持三个LPT，称为LPT3，但无论它们有几个，名字如何，LPT1是默认的LPT。
当用户需要增加新的设备时，可以加入一个并行口适配器即可。
这里需要注意的是，不要以为LPT只能用于输出，它也可以用于输入。
LPT并口是一种增强了的双向并行传输接口，在USB接口出现以前是扫描仪，打印机最常用的接口。
设备容易安装及使用，但是速度比较慢。
并口LPT接口(并口)：一般用来连接打印机或扫描仪。
其默认的中断号是IRQ7，采用25脚的DB-25接头。
并口的工作模式主要有三种：1、SPP标准工作模式。
SPP 数据是半双工单向传输，传输速率较慢，仅为15Kbps，但应用较为广泛，一般设为默认的工作模式。
2、EPP增强型工作模式。
EPP采用双向半双工数据传输，其传输速率比SPP高很多，可达2Mbps，目前已有不少外设使用此工作模式。
3、ECP扩充型工作模式。
ECP采用双向全双工数据传输，传输速率比EPP还要高一些，但目前支持的设备少。
以太网单板LPT特性专题1 概述LPT：Link Pass Through链路状态穿通，是华为公司提出的用于提高链路状态响应速度的一种专利技术，通过LPT协议可以对业务接入点和中间网络的故障进行检测和通报。
[编辑本段]应用场景原理工程应用中，用户间的数据通过接入设备接入网络（如图），实现用户数据交互。
图1 工程应用图如图1所示，正常情况下，路由器R1和路由器R2的数据通过网络服务设备（图中为我司Metro设备）进行交互。
当接入点链路1出现故障时，R1与R2的通信中断。
