数控机床的维修步骤及方法
数控机床的维修步骤及方法
数控机床维修的正确操作步骤：
一、概述：
数控机床的维修概念，不能单纯局限于数控系统发生故障时，如何排除故障和及时修复，使数控系统尽早投入使用，还应包括正确使用和日常保养等。
二、正确操作和使用数控系统的步骤：
1、数控系统通电前的检查：
1）检查CNC装置内的各个印刷线路板是否紧固，各个插头有无松动。
2）认真检查CNC装置与外界之间的全部连接电缆是否按随机提供的连接手册的规定，正确而可靠地连接。
3）交流输入电源的连接是否符合CNC装置规定的要求。
4）确认CNC装置内的各种硬件设定是否符合CNC装置的要求。
只有经过上述检查，CNC装置才能投入通电运行。
2、数控系统通电后的检查：
1）首先要检查数控装置中各个风扇是否正常运转。
2）确认各个印刷线路或模块上的直流电源是否正常，是否在允许的波动范围之内。
3）进一步确认CNC装置的各种参数。
4）当数控装置与机床联机通电时，进口泵应在接通电源的同时，作为按压紧急停止按钮的准备，以备出现紧急情况时随时切断电源。
5）用手动以低速给移动各个轴，观察机床移动方向的显示是否正确。
6）进行几次返回机床基准点的动作，用来检查数控机床是否有返回基准点功能，以及每次返回基准点的位置是否完全一致。
7）CNC装置的功能测试。
三、常用的数控机床维修方法：
数控设备维修是一项很复杂、技术含量很高的一项工作，数控设备与普通设备有较大的差别。
1、利用数控系统的自诊断功能
一般CNC系统都有较为完备的自诊断系统，无论是发那科系统还是西门子系统，数控系统上电初始化时或运行中均能对自身或接口做出一定范围的自诊断。
维修人员应熟悉系统自诊断各种报警信息。
根据说明书进行分析以确定故障范围，定位故障元器件，对于进口的数控系统一般只能定位到板级，其片级维修一般可依靠各数控系统的厂家售后维修部门。
2、利用PLC程序的逻辑查找
现在一般CNC控制系统均带有PLC控制器，大多为内置式PLC控制。
维修人员应根据梯形图对机床控制电器进行分析，在CRT上直观地看出CNC系统I/O
的状态。
通过PLC程序的逻辑分析，进口泵方便地检查出问题存在部位，如FANUC-OT系统中自诊断页面等。
根据图纸PLC梯图进行分析，定位机床与CNC
系统接口故障，以确定故障部位是机械、电器、液压还是气动故障。
3、与当场的操作人员充分沟通
现场操作人员是数控机床最亲密的伙伴，操作人员也是各种故障的第一发现人。
因此，当故障发生后，维修人员一般不要急于动手，先与操作人员进行充分的沟通，要仔细询问故障发生时机床处在什么工作状态、表现形式、产生的后果、是否是误操作，故障能否再现等，这样有助于维修人员快速分析和判断故障原因。

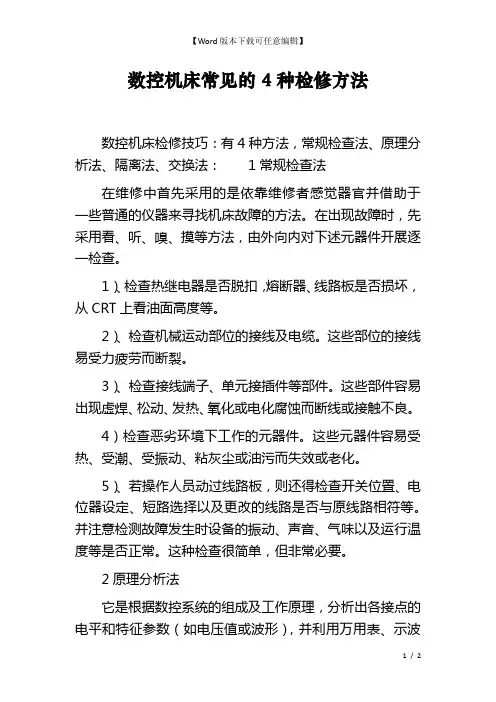

数控机床常见的4种检修方法
数控机床常见的4种检修方法数控机床检修技巧：有4种方法，常规检查法、原理分析法、隔离法、交换法：1常规检查法在维修中首先采用的是依靠维修者感觉器官并借助于一些普通的仪器来寻找机床故障的方法。
在出现故障时，先采用看、听、嗅、摸等方法，由外向内对下述元器件开展逐一检查。
1）、检查热继电器是否脱扣，熔断器、线路板是否损坏，从CRT上看油面高度等。
2）、检查机械运动部位的接线及电缆。
这些部位的接线易受力疲劳而断裂。
3）、检查接线端子、单元接插件等部件。
这些部件容易出现虚焊、松动、发热、氧化或电化腐蚀而断线或接触不良。
4）检查恶劣环境下工作的元器件。
这些元器件容易受热、受潮、受振动、粘灰尘或油污而失效或老化。
5）、若操作人员动过线路板，则还得检查开关位置、电位器设定、短路选择以及更改的线路是否与原线路相符等。
并注意检测故障发生时设备的振动、声音、气味以及运行温度等是否正常。
这种检查很简单，但非常必要。
2原理分析法它是根据数控系统的组成及工作原理，分析出各接点的电平和特征参数（如电压值或波形），并利用万用表、示波器或逻辑分析仪等设备对其开展测量、分析和比较，进而对故障开展系统检查的一种方法。
要采用这种方法，必须对整个系统的各部分电路均有清楚、深入地了解才行。
“串联”电路发生故障时，所有的元器件和连接线都可能是故障源。
对较长的“串联”电路，可从中间开始向两个方向追踪，直到找到故障单元为止。
3隔离法它是通过将控制电路断开，从而缩小查找故障区域的一种方法。
在机床维修时为了防止故障扩大，需切断某些部件的电源，也经常采用此法。
数控机床反应复杂，在切断某些控制电路时必须考虑到后果，禁止断开保护电路。
4交换法对于两个一样的线路，可以对它们开展部分地交换试验。
但是对数控机床来说，问题就没有这么简单。
交换一个单元，一定要保证该单元所处大环节（即位置控制环）的完整性。
否则，可能会使闭环受到破坏，保护环节失效，积分调节器输入得不到平衡。
数控机床的故障诊断与维修
数控机床的故障诊断与维修
面对未来，我们需要不断学习新知识、掌握新技术，以适应制造业的发展需求
同时，我们也要关注行业动态，积极参与专业培训和研讨会，与同行交流经验，共同推动数控机床故障诊断与维修技术的进步
数控机床的故障诊断与维修
挑战与应对
面对未来数控机床的故障诊断与维修技术的快速发展，我们也面临一些挑战
绿色维修：随着环保意识的提高，未来的数控机床故障诊断与维修将更加注重环保和可持续发展。采用环保材料和技术进行维修，降低维修过程中的能源消耗和环境污染，实现绿色维修
远程诊断与维修：随着网络技术的发展，未来的数控机床故障诊断与维修将更加远程化。通过远程诊断系统，技术专家可以在远程控制中心对机床进行实时监测和诊断，提供维修建议和技术支持，大大缩短维修时间
数控机床的故障诊断与维修
参考文献
[
1] 李宏胜,朱强. 数控机床故障诊断与维修
[
M]. 北京: 机械工业出版社, 2019
[
2] 王岩. 数控机床电气控制与故障诊断
[
M]. 北京: 化学工业出版社, 2020
数控机床的故障诊断与维修
数控机床的故障诊断与维修
015] 刘美俊. 基于大数据的数控机床故障预测与维修策略研究
预测性维护：通过数据分析和预测模型，对数控机床的寿命和性能进行预测和维护。在故障发生之前，采取相应的维护措施，降低故障发生概率，提高机床的可靠性和稳定性
数控机床的故障诊断与维修
总结
数控机床的故障诊断与维修是保证机床正常运行的关键环节。通过掌握常见的故障类型、诊断方法和维修流程，结合实际案例进行分析和学习，可以更好地掌握数控机床的故障诊断与维修技能。同时，随着智能化、远程化、绿色化和预测性维护的发展，未来的数控机床故障诊断与维修将更加高效、准确和环保
数控机床系统故障诊断与维修
数控机床系统故障诊断与维修摘要：本文主要介绍了数控机床系统故障诊断与维修相关的知识。
首先，介绍了数控机床的基本概念和应用领域。
然后，探讨了数控机床系统的结构和工作原理，重点介绍了数控系统的主要组成部分。
接着，讨论了数控机床故障的分类和诊断方法。
最后，介绍了数控机床故障维修的基本步骤和注意事项。
关键词：数控机床；系统结构；故障分类；诊断方法；维修步骤正文：一、数控机床的基本概念和应用领域数控机床是一种利用数字控制技术实现数控运动的机床，它可以实现高精度、高效率、高自动化的加工过程。
数控机床广泛应用于航空航天、汽车、电子、微电子、光学等制造领域，成为现代工业生产的重要装备之一。
二、数控机床系统的结构和工作原理数控机床系统主要由数控系统、电气系统、机械系统、液压系统组成。
其中，数控系统是整个系统的核心，它控制着机床的运动、加工和现场控制等操作。
电气系统负责调节机床的电气信号和电动机的转速、转向等参数。
机械系统则是机床的机械部分，包括工作台、主轴、进给机构等。
液压系统主要是用来控制机床液压元件的工作。
三、数控机床故障的分类和诊断方法数控机床的故障分类主要包括电气故障、机械故障、液压故障、数控系统故障等。
诊断方法一般分为四个步骤：信息采集、现象分析、故障定位、原因分析。
四、数控机床故障维修的基本步骤和注意事项数控机床故障维修一般分为五个步骤：现场查看、设备检查、故障排除、恢复正常加工、故障分析。
在进行维修时，需要注意安全措施、操作规程、使用工具等，以避免二次故障的发生。
综上所述，数控机床系统故障诊断与维修是数控技术应用过程中不可避免的一部分，只有熟练掌握故障诊断和维修技巧，才能更好地保障生产效率和质量，为工业现代化做出积极贡献。
五、数控机床系统故障维修的总结与展望数控机床作为现代制造业的重要装备，已成为实现高精度、高效率、高自动化生产的关键技术。
然而，由于其复杂的结构和工作原理，故障和维修也成为了其使用和维护过程中难以避免的问题。
数控车床控制技术与机床维修（3篇）
数控车床控制技术与机床维修1. 引言数控车床是机械加工领域中的一种重要设备，通过计算机控制来完成零件加工。
数控车床的控制技术和机床的维修是数控车床的两个重要方面。
本文将探讨数控车床控制技术的原理和机床的维修方法。
2. 数控车床控制技术数控车床的控制技术基于计算机数控系统，主要包括硬件控制部分和软件控制部分。
2.1 硬件控制部分硬件控制部分包括数控系统，伺服系统和传感器。
数控系统是整个数控车床控制的核心，它负责接收计算机指令，解析指令，并将指令转换为信号发送给伺服系统和传感器。
伺服系统是用来控制刀具和工件运动的，它接收数控系统发送的信号，通过驱动电机控制刀具和工件的运动。
传感器用来获得加工过程中的信息，如刀具位置、工件尺寸等，以便数控系统做出相应的控制。
2.2 软件控制部分软件控制部分主要包括数控编程和数控操作。
数控编程是将工件加工的要求通过一定的编程语言转化为机床能够识别和执行的指令序列，包括插补计算、速度规划和轨迹生成等。
数控操作是根据加工要求，使用数控系统对数控车床进行操作和监控。
3. 机床维修机床维修是确保数控车床正常运行和保持其性能的重要工作。
机床维修主要包括故障诊断、故障处理和预防性维护等。
3.1 故障诊断当数控车床出现故障时，首先需要进行故障诊断。
故障诊断包括识别故障现象、收集故障信息、分析故障原因和确定故障位置等。
常见的故障类型包括硬件故障和软件故障，如控制系统故障、伺服系统故障、传感器故障等。
3.2 故障处理故障处理是根据故障诊断结果，采取相应的措施修复故障。
对于硬件故障，可以进行零部件更换或修复；对于软件故障，可以进行系统重启或升级。
3.3 预防性维护为了减少故障发生的可能性和延长机床的使用寿命，需要进行定期的预防性维护。
预防性维护包括清洁和润滑机床、紧固螺丝、检查电气连接等。
另外，还需要根据机床的使用情况，定期进行校准和调整。
4. 结论数控车床的控制技术和机床的维修是数控车床运行和保持性能的重要方面。
数控机床维修的步骤与方法
数控机床维修的步骤与方法数控机床维修的步骤与方法随着我国机械加工的快速发展，国内的数控机床也越来越多。
由于数控机床的先进性和故障的不稳定性，且大部分故障都是以综合故障形式出现，所以使得数控机床的维修难度加大了很多，但故障处理的步骤与方法不外乎以下几点。
1．对故障现场的充分调查当故障发生时，首先要充分了解机床故障是在什么情况下出现的，出现时有些什么现象，出现后操作者采取了什么样的措施，如故障现场还在，就要对CNC中的内容进行仔细观察了解正在执行的程序段内容以及自诊断显示的报警内容，并观察各电路板上的报警灯情况。
然后按系统的复位键，看故障是否消失，如故障报警消失，则此类报警多属软件故障。
2．把可能造成故障的所有因素全部列出数控机床出现同一种故障的原因可能是多种多样的，有机械的、电气的、控制系统的等诸多因素，因此在故障分析时要把有关的因素全部列出来。
例如：机床X轴在移动时会出现抖动，造成此现象的因素可能是：a、X轴编码器的连线有可能接触不良；b、X轴的岛轨镶条过紧，阻尼太大，造成X轴电机负载过大；c、X轴伺服电机与丝杆的联轴器有松动或间隙；d、X轴电机的伺服驱动有问题；e、X轴伺服电机有故障等等。
3．确定鼓掌产生原因的方法数控机床的数控系统品种繁多但无论是何种数控系统，发生故障时都可用以下几种方法对故障进行综合判断。
（1）直观法：就是利用人的感官注意发生故障时的现象并判断故障发生的可能部位。
如有故障时何处是否有异响、火花发生，何处有焦糊位出现，何处有发热异常现象，然后进一步观察可能发生故障的每块电路板的表面状况，例如电路板上是否有烧焦、熏黑处或电子元器件是否有爆裂处，以进一步缩小检查范围。
这是一种最基本、最简单的方法，但却要求机床维修人员具备一定的维修经验。
（2）利用数控系统的硬件报警功能：报警指示灯可判断故障所在。
在数控系统硬件电路板上有很多的报警指示灯，借此可大致判断出故障所在位置。
（3）充分利用数控系统的软件报警功能：CNC系统都具有自诊断功能。
数控机床拆装调试与维修技术
高精度、高效率、自动化、可加 工复杂零件、适应性强等。
数控机床的分类与组成
数控机床的分类
按加工方式可分为数控铣床、数控车 床、数控磨床等；按控制轴数可分为 两轴控制、三轴控制、多轴控制等。
数控机床的组成
数控装置、伺服系统、机床本体、辅 助装置等。
数控机床的应用与发展趋势
数控机床的应用
检查机床各部件
确认机床的各个部件，如刀具、夹具 、工作台等，是否完好无损，安装正 确，避免因部件损坏或安装错误导致 的意外伤害。
数控机床操作中的安全注意事项
遵守操作规程
严格按照机床的操作规程进行操作，避免因违规操作导致的安全 事故。
注意观察机床状态
在操作过程中，应时刻关注机床的工作状态，如发现异常声音、气 味、震动等，应立即停机检查，排除故障。
记录设备运行情况
对设备运行情况进行记录，以便及时发现并处理 潜在问题，防止设备故障导致的安全事故。
THANKS
感谢观看
对机床的几何精度、定位精度和切削精度进行检测，确 保符合要求
对控制系统的各项功能进行检测，确保能够实现预期的 加工效果
03
CATALOGUE
数控机床的维修技术
数控机床的常见故障与诊断方法
电气故障
电机、传感器、控制电路等电 气元件的异常或损坏。
环境因素
温度、湿度、清洁度等环境条 件不符合要求导致的故障。
05
CATALOGUE
数控机床的安全操作规范
数控机床操作前查安全防护装置
在操作数控机床之前，应检查电源是 否正常，控制系统是否稳定，避免因 电源故障或控制系统异常导致的安全 事故。
确保机床的安全防护装置，如防护罩 、安全门等，处于正常工作状态，无 破损或移位现象，防止操作过程中发 生意外伤害。
数控机床常见故障及维修方法
数控机床常见故障及维修方法
数控机床的常见故障主要有以下几种：
1. 伺服系统故障：例如伺服电机无法正常运转、伺服驱动器报警等。
维修方法包括检查伺服电机与伺服驱动器的连接、清洁驱动器、校正伺服系统参数等。
2. 主轴系统故障：例如主轴无法启动、主轴转速不稳定等。
维修方法包括检查主轴电机与电源、检查主轴轴承、清洁主轴系统等。
3. 机床进给系统故障：例如进给轴无法移动、进给轴运动不平稳等。
维修方法包括检查进给伺服电机与驱动器、检查进给轴传感器、校正进给系统参数等。
4. 控制系统故障：例如控制面板无法正常启动、控制程序运行错误等。
维修方法包括检查控制系统电源、检查控制面板连接、更新控制软件等。
5. 冷却系统故障：例如水冷系统无法正常工作、冷却液温度过高等。
维修方法包括检查水冷系统管路连接、检查冷却液泵、清洗冷却系统等。
对于以上故障，维修方法一般包括检查连接是否松动、清洁机床内部、更换损坏的零件、重新校正相关参数等。
需要根据具体情况进行判断和处理，对于复杂的故障，建议请专业技术人员进行维修。
数控机床维修的基本步骤
数控机床维修的基本步骤随着数控技术的发展，数控机床在工业生产中的应用越来越广泛。
然而，由于各种原因，数控机床偶尔会出现故障。
为了保证数控机床的正常运行，及时进行维修是非常重要的。
下面将介绍数控机床维修的基本步骤。
第一步：故障现象的分析与确认当数控机床出现故障时，首先需要观察和分析故障现象。
可以通过观察数控机床的运行状态、听取操作人员的描述以及查看相关的报警信息等方式来了解故障的具体表现。
在确认故障现象后，需要进一步分析故障的原因，以便进行后续的修复工作。
第二步：故障原因的排查与定位在确认故障现象和分析故障原因后，需要对故障进行排查和定位。
可以通过检查数控机床各个部件的工作状态，使用相应的测试工具对关键部件进行测量等方式来确定故障的具体位置和原因。
在排查和定位过程中，需要仔细记录相关信息，以便后续的修复和报告工作。
第三步：故障修复与更换部件在排查和定位故障后，需要进行故障的修复和更换相关部件。
修复故障可以采取不同的方式，如调整参数、清洁部件、修复电路等。
对于无法修复的部件，需要及时更换。
在进行修复和更换工作时，需要注意安全操作，避免对其他部件造成损坏。
第四步：故障修复后的测试与调试在故障修复和部件更换后，需要对数控机床进行测试和调试。
可以通过运行简单的程序、模拟实际工作场景等方式来验证修复效果。
在测试和调试过程中，需要仔细观察机床的运行状态，确保没有新的故障出现。
如果发现问题，需要及时进行修正。
第五步：故障记录与报告在完成故障修复和测试调试后，需要对整个维修过程进行记录和报告。
记录应包括故障现象、原因排查、修复过程、测试调试结果等内容。
报告可以向相关人员汇报故障的情况和修复效果，以便后续的工作安排和决策。
数控机床的维修工作需要经过故障现象分析与确认、故障原因排查与定位、故障修复与更换部件、故障修复后的测试与调试、故障记录与报告等基本步骤。
只有按照这些步骤进行维修，才能保证数控机床的正常运行，提高生产效率。
数控机床诊断与维修的一般步骤与原则
数控机床故障诊断与维修
数控机床诊断与维修的一般步骤与原则
▪ 1 故障诊断与维修的一般步骤
故障现场，掌握充分的故障信息 分析故障原因，确定检查的方法与步骤 故障的检测和排除
数控机床故障诊断与维修
故障现场，掌握充分的故障信息
▪ 数控机床一旦发生了故障，切忌盲目处理， 特别是在故障现象和故障发生经过不清楚的情 况下，重新给数控系统上电，开动机床。首 先，应该详细询问现场操作人员故障发生的经 过，故障发生过程中的一些故障现象，故障发 生时机床正在做什么样的操作等，然后现场查 看机床当前的状况，确认通电不会对数控系统 或机床造成损坏或带来危险的前提下，可以上 电进一步观察。
在运行工况下，进行动态的观察、检验和测试，查找故
障。然而对恶性的破坏性故障。必须先行处理排除危险
后，方可进入通电，在运行工况下进行动态诊断。
数控机床故障诊断与维修
先公用后专用
▪ 公用性的问题往往影响全局，而专用性的问题只影 响局部。如机床的几个进给轴都不能运动，这时应该先 检查和排除各轴公用的 CNC、PLC 、电源、液压等公用 部分的故障；然后再设法排除某轴的局部问题,又如电网 或主电源故障是全局性的，因此一般应首先解决影响一 大片的主要矛盾，局部的、次要的矛盾才有可能迎刃而 解。
2 故障诊断与维修的基本原则
先外部，后内部 先机械，后电气 先静后动 先公用，后专用 先简单，后复杂 先一般，后特殊
数控机床故障诊断与维修
先外部后内部
▪
数控机床是机械、液压、电气一体化的机床，故其
故障的发生必然要从机械、液压、电气这三者综合反映出
来。数控机床的检修要求维修人员掌握先外部后内部的原
则，即当数控机床发生故障后，维修人员应先采用望、闻、
数控机床的维修步骤及方法
数控机床的维修步骤及方法数控机床维修的正确操作步骤：一、概述：数控机床的维修概念，不能单纯局限于数控系统发生故障时，如何排除故障和及时修复，使数控系统尽早投入使用，还应包括正确使用和日常保养等。
二、正确操作和使用数控系统的步骤：1、数控系统通电前的检查：1）检查CNC装置内的各个印刷线路板是否紧固，各个插头有无松动。
2）认真检查CNC装置与外界之间的全部连接电缆是否按随机提供的连接手册的规定，正确而可靠地连接。
3）交流输入电源的连接是否符合CNC装置规定的要求。
4）确认CNC装置内的各种硬件设定是否符合CNC装置的要求。
只有经过上述检查，CNC装置才能投入通电运行。
2、数控系统通电后的检查：1）首先要检查数控装置中各个风扇是否正常运转。
2）确认各个印刷线路或模块上的直流电源是否正常，是否在允许的波动范围之内。
3）进一步确认CNC装置的各种参数。
4）当数控装置与机床联机通电时，进口泵应在接通电源的同时，作为按压紧急停止按钮的准备，以备呈现紧急情况时随时切断电源。
5）用手动以低速给移动各个轴，观察机床移动方向的显示是否正确。
6）进行几次返回机床基准点的动作，用来检查数控机床是否有返回基准点功能，以及每次返回基准点的位置是否完全一致。
7）CNC装置的功能测试。
三、常用的数控机床维修方法：数控设备维修是一项很复杂、技术含量很高的一项工作，数控设备与普通设备有较大的差别。
1、利用数控系统的自诊断功能一般CNC系统都有较为完备的自诊断系统，无论是发那科系统还是XXX系统，数控系统上电初始化时或运行中均能对自身或接口做出一定范围的自诊断。
维修人员应熟悉系统自诊断各种报警信息。
根据说明书进行分析以确定故障范围，定位故障元器件，对于进口的数控系统一般只能定位到板级，其片级维修一般可依靠各数控系统的厂家售后维修部门。
2、利用PLC步伐的逻辑查找现在一般CNC控制系统均带有PLC控制器，大多为内置式PLC控制。
修理人员应按照梯形图对机床控制电器举行分析，在CRT上直观地看出CNC系统I/O的状态。
