2020年职教高考机电专业高二电工第一学月月考试题(含答案)

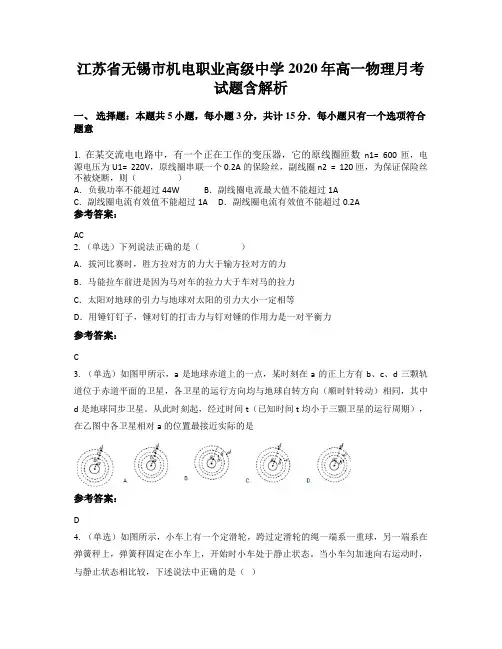

江苏省无锡市机电职业高级中学2020年高一物理月考试题含解析
江苏省无锡市机电职业高级中学2020年高一物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数n1= 600匝，电源电压为U1= 220V，原线圈串联一个0.2A的保险丝，副线圈n2 = 120匝，为保证保险丝不被烧断，则（）A．负载功率不能超过44W B．副线圈电流最大值不能超过1AC．副线圈电流有效值不能超过1A D．副线圈电流有效值不能超过0.2A参考答案：AC2. （单选）下列说法正确的是（）A．拔河比赛时，胜方拉对方的力大于输方拉对方的力B．马能拉车前进是因为马对车的拉力大于车对马的拉力C．太阳对地球的引力与地球对太阳的引力大小一定相等D．用锤钉钉子，锤对钉的打击力与钉对锤的作用力是一对平衡力参考答案：C3. （单选）如图甲所示，a是地球赤道上的一点，某时刻在a的正上方有b、c、d三颗轨道位于赤道平面的卫星，各卫星的运行方向均与地球自转方向（顺时针转动）相同，其中d是地球同步卫星。
从此时刻起，经过时间t（已知时间t均小于三颗卫星的运行周期），在乙图中各卫星相对a的位置最接近实际的是参考答案：D4. （单选）如图所示，小车上有一个定滑轮，跨过定滑轮的绳一端系一重球，另一端系在弹簧秤上，弹簧秤固定在小车上，开始时小车处于静止状态。
当小车匀加速向右运动时，与静止状态相比较，下述说法中正确的是（）A.弹簧秤读数变大，小车对地面压力变大B. 弹簧秤读数变大，小车对地面压力变小C. 弹簧秤读数变大，小车对地面的压力不变D. 弹簧秤读数不变，小车对地面的压力变大参考答案：C5. 一质点在xOy平面内的运动轨迹如图所示，则下列说法中正确的是（）A．若x方向始终匀速，则y方向先加速后减速B．若x方向始终匀速，则y方向先减速后加速C．若y方向始终匀速，则x方向先减速后加速D．若y方向始终匀速，则x方向先加速后减速参考答案：BD二、填空题：本题共8小题，每小题2分，共计16分6. 在“探究加速度与力的关系”实验中，小车所受的拉力为绳子所挂钩码的重力，有三位同学通过测量，分别作出a—F 图象如图七所示，试分析： A线不过坐标原点的原因是______________;B线不过坐标原点的原因是____________;C线当拉力F较大时发生弯曲的原因是__________________。
职高高考电工试卷
4、 如图：调整变阻器 RP，当电压表读数为 90V 时，电流表读数为 5A，当电压表读数为 80V 时，电流表读数为 10A，求电源电动势 E 和内阻 RO,当 RP 为多少时，RP 能获得最大功 率，功率是多少？
5、 正弦电压 U=Um*sin(wt+ 写出表达式。
2 π )V,已经在 t=0 时，U0=4.9V，求此电压的有效值，最大值， 3
第三次月考电子电工试卷
时量：150 分钟 总分：390 分 一、选择题（在本题中每小题备选答案中只有一个正确的。本大题共 20 小题，每小题 6 分，共计 120 分） 1、 如图所示电路中，10Ω 电阻上的电压为（ ） A. 0V B.2V
C.10V
D. V
2、标有 100Ω 、4W 和 100Ω 、25W 的两电阻并联后，允许流过的最大电流为（ ） A. 0.4A B. 0.7A C. 1A D. 2A 3、 某三角形联接的三相对称负载接入 VL=380V 的三相供电线路， 从电网吸收的功率为 9KW， 且测得负载电流 IL=17.3A，则该负载的每相等相电阻为（ ） A. 10Ω B. 30Ω C. 52Ω D. 90Ω 4、一个电容器接着 10V 的直流电源上，产生一定的热功率，把它改接在交流电源上，产生 的热功率是直流的一半，则交流电源电压的最大值应是（ ） A 7.07V B 5V C 14.14V D 10V 5、变压器的各项损耗中，耗损的大小取决于（ ） A 初次级绕组中电流的大小 B 交流中的频率的高低 C 变压器两边电压的高低 D 变压器副边电压的高低 6、如图，已知正弦交流电压为 U=48 2 sin314t,R=6Ω ,XL=8Ω ,要求 S 接通前后电流表读 数不变，则必须使 XC 为( ) A 4Ω B 10Ω
江苏省无锡市机电职业高级中学高二物理月考试卷含解析
江苏省无锡市机电职业高级中学高二物理月考试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 对于电场中A、B两点，下列说法正确的是（）A．电势差的定义式，说明两点间的电势差UAB与电场力做功WAB成正比，与移动电荷的电量q成反比B．A、B两点间的电势差等于将正电荷从A点移到B点电场力所做的功C．将1C电荷从A点移到B点，电场力做1 J的功，这两点间的电势差为1VD．电荷由A点移到B点的过程中，除受电场力外，还受其它力的作用，电荷电势能的变化就不再等于电场力所做的功参考答案：2. 下述物理现象的说法中错误的是：A、一冰块置于一烧红的铁块上，冰块越来越冷，铁块越来越烫。
B、热量可以从高温物体传递给低温物体，也可以从低温物体传递给高温物体。
C、总可以研制出一种热机，使得它的效率为100%D、随着科学技术的不断发展，人类将能研制出一种不需要消耗能量就可以用来做功的机器。
参考答案：ACD3. 如图所示容器内盛有水，器壁AB呈倾斜状，有一个小物块P处于图示状态，并保持静止，则该物体受力情况正确的是()A．P可能只受一个力 B．P可能只受三个力C．P不可能只受二个力 D．P不是受到二个力就是四个力参考答案：D4. 从欧姆定律，可得出A．如果导体中的电流为零，则说明该导体的电阻为零B．导体的电阻与电压成正比，与电流成反比C．加在电阻两端的电压越大，通过它的电流就越大D．加在电阻两端的电压无论多大，通过它的电流都是不变的参考答案：C5. 一质量为1.0kg的小球，以15m／s的初速度竖直上抛，则在抛出后第2秒内重力做功为(取g=10m／s2)A．0 B．12．5J C．100J D．一100J参考答案：A二、填空题：本题共8小题，每小题2分，共计16分6. 质量是50kg的人，以10m/s的水平速度在极短的时间内，跳上一辆迎面驶来的质量为200kg、速度为2m/s的车上，则跳后瞬间，车的速度大小为m/s，方向为（填“正”或“负”），（以车原来速度方向为正方向）．参考答案：0.4，负．【考点】动量守恒定律．【分析】对人和车组成的系统研究，在水平方向上动量守恒，结合动量守恒定律求出人跳上车后，车的大小和方向．【解答】解：人和车组成的系统在水平方向上动量守恒，以车原来速度方向为正方向，根据动量守恒得：﹣mv1+Mv2=（M+m）v，代入数据解得： ==﹣0.4m/s ，方向为负．故答案为：0.4，负．7. 在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B 连成一个闭合电路，将线圈A 、电池、滑动变阻器和开关串联成另一个闭合电路．在图甲中，当闭合S 时，观察到电流表指针向左偏(不通电时指针停在正中央)．在图乙中：(填“向左”、“向右”、“不”)(1)S 闭合后，将螺线管A 插入螺线管B 的过程中，电流表的指针将__________偏转． (2)线圈A 放在B 中不动，将滑动变阻器的滑片向右滑动时，电流表指针__________偏转． 参考答案：8. 如图所示，放在蹄形磁铁两极间的导体棒ab ，当通有由b 向a 的电流时，受到的安培力方向向右，则磁铁的上端是 极；如果磁铁上端是S 极，导体棒中的电流方向由a 向b ，则导体棒受到的安培力方向为 ．(选填“向左”、“向右”)参考答案： N 向右9. （4分）按照你对以下几种传感器的理解填写下面表格中的空格中的内容。
2020年电工考试试题(附答案)
2020年电工考试试题(附答案)2020年电工考试试题（附答案）电工证考试试题分为理论知识考试和专业能力考核。
理论知识考试采用闭卷笔试方式，专业能力考核采用闭卷模拟笔试方式。
两种考试均实行百分制，60分及以上为合格。
二级和一级还需要进行综合评审。
一、填空题（每小格1分）1、负载的作用就是把电能转换为其他形式的能量。
2、欧姆定律告诉我们，通过电阻元件两端的电流与其两端之间的电压成正比；电压固定时，则与电阻成反比。
3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是电流的热效应。
4、交流电的优点很多，其中输电时将电压升高，以减少线路损失；用电时把电压降低，以降低使用电压。
5、电容充电就是将电场能储存起来；电放电就是将电场能释放出来。
6、各种电气事故中，短路占有特别突出的地位。
7、我国规定42、36、24、12、6为安全电压。
在潮湿环境中应使用12伏以下。
8、赫高频交流电的感知电流，男性约1.5毫安，女性约为0.6毫安；平均摆脱电流，男性约为16毫安，女性约为10.5毫安。
9、一般来说，触电形式有接触触电、感应触电和跨步电压触电三种。
10、青、中年人以及非电工触电事故很多，主要就是由于这些人是主要的操作者，电气安全知识相对不足，安全措施不完备。
二、选择题1、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（A）。
A、发热量较大B、发热量较小C、没有明显差别2、万用表的转换开关就是实现（A）。
A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关3、绝缘棒平时应（B）。
A、放置平稳B、使它们不与地面与墙壁接触，以防受潮变形C、放在墙角4、绝缘手套的测验周期就是（B）。
A、每年一次B、六个月一次C、五个月一次5、绝缘靴的试验周期就是（B）。
A、每年一次B、六个月一次C、三个月一次6、在值班期间需要移开或越过遮栏时（C）。
A、必须有领导在场B、必须先停电C、必须有监护人在场7、值班人员巡视高压设备（A）。

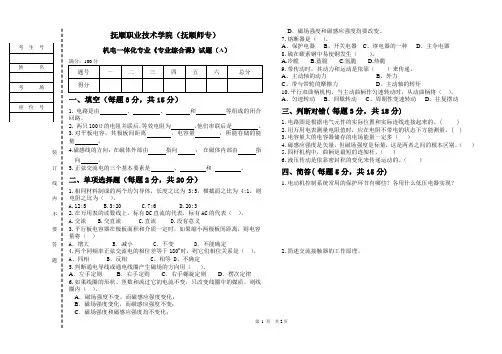

2020年高职单招机电一体化专业《专业综合课》试题(A)带答案
第 1 页 共2页抚顺职业技术学院（抚顺师专）机电一体化专业《专业综合课》试题（A ）一、填空（每题3分，共15分）1. 电路是由 、 、 和 等组成的闭合回路。
2. 两只100Ω的电阻并联后，等效电阻为 ，他们串联后是 。
3.对平板电容，其极板间距离 ，电容量 ，所能存储的能量 。
4.磁感线的方向：在磁体外部由 指向 ； 在磁体内部由 指向 。
5.正弦交流电的三个基本要素是 、 和 。
二、单项选择题（每题2分，共20分）1.相同材料制成的两个均匀导体，长度之比为3:5，横截面之比为4:1，则电阻之比为（ ）。
A.12:5B.3:20C.7:6D.20:32.在万用表的读数线上，标有DC 直流的代表，标有AC 的代表（ ）。
A.交流 B.交直流 C.直流 D.没有意义3.平行板电容器在极板面积和介质一定时，如果缩小两极板间距离，则电容量将（ ）A ．增大B ．减小C ．不变D ．不能确定4.两个同频率正弦交流电的相位差等于1800时，则它们相位关系是（ ）。
A 、同相 B 、反相 C 、相等 D 、不确定5.判断通电导线或通电线圈产生磁场的方向用（ ）。
A ．左手定则B ．右手定则C ．右手螺旋定则D ．楞次定律 6.如果线圈的形状、匝数和流过它的电流不变，只改变线圈中的媒质，则线圈内（ ）。
A ．磁场强度不变，而磁感应强度变化；B ．磁场强度变化，而磁感应强度不变；C ．磁场强度和磁感应强度均不变化；D ．磁场强度和磁感应强度均要改变。
7.熔断器是（ ）。
A 、保护电器B 、开关电器C 、继电器的一种D 、主令电器 8.硫在碳素钢中易使钢发生（ ）。
A.冷脆 B.蓝脆 C.氢脆 D.热脆9.带传动时，其动力和运动是依靠（ ）来传递。
A 、主动轴的动力 B 、外力C 、带与带轮的摩擦力D 、主动轴的转矩10.平行双曲柄机构，当主动曲柄作匀速转动时，从动曲柄将（ ）。
A 、匀速转动 B 、间歇转动 C 、周期性变速转动 D 、往复摆动三、判断对错( 每题3分，共18分)1.电路图是根据电气元件的实际位置和实际连线连接起来的。
山东春考职业高考-电工电子试题含答案
保密★开启前济南市中职学校 2020 届8、一通电直导线在匀强磁场中受到的磁场力最大，这时通电直导线与磁感应线的夹角为 （ ）。
A 、0B 、30C 、60D 、900春考班第一次模拟考试电工电子专业试题9.在公式P = 3U L L L cos ϕ 中，功率因数角ϕ 是指（ ）本试卷共 6 页，满分 200 分；考试时间为 120 分钟，卷一 （选择题，共 100 分）一、选择题（本大题 50 个小题，每小题 2 分，共 100 分。
在每个小题列出的四个选项中，只有一个符合题目要求，请将符合要求的选项字母符号选出）第一大题，选择题答题卡(未将选择题答案填在答题卡上记为 0 分)1. 关于电流，下列说法中正确的是（ ）A ．通过导线横截面的电量越多，电流越大B ．电子运动的速度越大，电流越大C ．单位时间内通过导体截面的电荷量越多，导体中的电流越大D ．因为电流有方向，所以电流是矢量2. 当导体材料及长度确定之后，如果导体截面越小，导体的电阻值则（ ）。
A 、不变B 、越大C 、越小D 、无法确定 3. 一个电容器外壳上标有“400uF ,50V ”则该电容器两端加25V 电压时，其电容量为 ( ) A 、200 uF B 、400 uF C 、800 uF D 、200 uF4、电容器 C 1 和 C 2 串联后接在直流电路中，若 C 1=3C 2，则 C 1 两端的电压是 C 2 两端电压的（ ） A 、3 倍 B 、9 倍 C 、1/9 倍 D 、1/3 倍5、两个电阻R 1和R 2并联，已知R 1=2R 2，且R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ） A 、2WB 、1WC 、4WD 、0.5W6、如图所示电路中，当开关 S 闭合后，则（ ） A 、I 增大，U 不变B 、I 不变，U 减小C 、I 增大，U 减小D 、 I 、U 均不变7. R-L 串联电路中，若电源的频率增加，则电路的阻抗角（ ）A. 减小B. 不变C. 增大D. 先小后大A. 相电压与相电流的相位差B. 线电压与相电流的相位差C. 相电压与线电流的相位差D. 线电压与线电流的相位差 10、在如图所示电路中，U ab 为（ ） A 、10 V B 、2 V C 、－10V D 、－2V11. 在纯电感正弦交流电路中，电感两端的电压和电流相同的物理量是（ ） A. 有效值B. 频率C. 初相D. 相位12、旋转磁场的转速与（ ）A 、电源电压成正比B 、频率和磁极对数成正比C 、频率成反比，与磁极对数成正比D 、频率成正比，与磁极对数成反比13.三相对称负载，当电源电压为 380V 时作星形联接，当电源电压为 220V 时作三角形联接，则三角形联接的功率是星型联接的（ ）A. 3 倍B.3 倍C. 1 倍D. 不确定14、设二极管导通电压U D ＝0.7V ，图示电路的输出电压值U 0 为（）A 、0VB 、2VC 、1.3VD 、-1.3V15、工作在放大区的某三极管，如果当 I B 从 12μA 增大到 22μA 时，IC 从 1mA 变为 2mA ， 那么它的β约为（）A 、83B 、91C 、100D 、100016、图示电路中 V B =0V ，二极管的管压降可以不计，当 V A 由 0V 跳到 3V 后，Y 的电位应为 （ ） 。
2020职教高考机电专业电工题目(内含答案)
26—30 CDDCA 31—35 DBBCB 36—41 DDDBBA电工试题一．单项选择题26．反映交流变化快慢的物理量为（ ）A. 最大值B. 有效值C. 角频率D. 初相位27．两个正弦交流电的解析式分别为 则这两个电流的相位关系为（ ）A. 反相B. 同相C. 正交D. 无法确定28．关于描述正弦量 V t u )2100sin(380ππ-=说法正确的是（ ）A. 交流电的周期为0.2sB. 交流电的有效值为220VC. 交流电的初相位为 2πD. 1s 内交流电压有100次到达最大值29．如图d1所示， 则电流表的读数为（ ）A. 14.14AB. 14AC. 10AD. 8A30．关于纯电感交流电路说法正确的是（ ）A. 电压超前电流900B. 电压滞后电流900C. 电压与电流同相D. 电压与电流相反31．在RLC 串联电路中，以下能发生串联谐振的是（ ）A. B. C. D. 32．某元件上的电压和电流分别为 则该元件为（ ）A.电感性元件B. 电容性元件C. 电阻性元件D. 纯电感元件33．在感性负载两端并联适当的电容，电路仍呈电感性，则电路中（ ）A. 总电流增大B. 负载电流不变C. 功率因数减小D. 有功功率增大34．某电路两端的电压 则该电路的有功功率是（ ）A. 880WB. 220WC. 311WD. 440W35．如果用额定电压为220V 、视在功率为880KV •A 的发电机，向额定工作电压为220V 、有功功率为8.8KW 、功率因数为0.8的用电器供电，可供用电器的最大个数是（ ）A. 40B. 80C.100D. 40036．三相对称电动势的特点为（ ）A. 其频率、最大值、有效值、相位均相等B. 其相位是否相等要看计时起点的选择A t i A t i )3050sin(10，)30100sin(1021︒︒-=+=ππA，t i A t i)60100sin(28，)30100sin(2621︒︒-=+=ππ图d 1 ΩΩΩ=＝２、Ｘ＝１、Ｘ4ＣＬR ΩΩΩ=＝２、Ｘ＝０、Ｘ4ＣＬR ΩΩΩ=＝２、Ｘ＝３、Ｘ4ＣＬR ΩΩΩ=＝３、Ｘ＝３、Ｘ4ＣＬR A t V t u )30sin(25，i )60-sin(2100︒︒-==ωωtAV t u πππ100sin 22i 通过的电流，)4100sin(2220=+=C. 其交流电的三个要素都相等D. 其频率、最大值、有效值均相等，且相位互差120037．同频率的三个正弦交流电 则它们之间的相位关系是（ ）A. 同相B. 互差300C. 互差600D. 互差120038．某三相用电器铭牌上标有 ，是指（ ） A. 当电源线电压为220V 时接成 Y ，当电源线电压为 380V 时接成∆B. 当电源线电压为220V 时接成 ∆，当电源线电压为 380V 时接成∆C. 当电源线电压为220V 时接成 Y ，当电源线电压为 380V 时接成YD. 当电源线电压为220V 时接成∆，当电源线电压为 380V 时接成Y39．某三相对称负载三角形联结，线电压为380V ，每相阻抗为100Ω，则线电流为（ ）A. 3.8AB. 6.6AC. 2.2AD. 3.1A40．关于中性线，说法正确的是（ ）A. 中性线使不对称负载获得对称的相电流B. 中性线是从三相电源中性点引出的导线C. 因为三相四线制输出线路的中性线上始终没有电流，所以叫“零线”D. 为了保证输电安全，三相四线制输电线路的中性线上必须装设熔断器41．单相电能表接线时，一般遵循的原则为（ ）A. 1、3接电源B. 3、4接负载C. 1、2接电源D. 1、2接负载二、简答题4. 如图d2所示，电源的线电压为380V 。
高三机电专业(电工技术基础与技能)月考试题 60份
1密学校 班级姓名 学号密 封 线 内 不 得 答 题高三机电专业《电工技术基础与技能》月考试卷一、填空题（60分，每空2分）；⒈对称三相电路负载为三角形联结,电源线电压UyUV=380∠30°V ,负载相电流IUV=10∠-6.9°A,则负载的三相总功率P=__________ ；若负载改联成星形,调节电源线电压,保持负载负载相电流不变,负载的三相总功率PY= __________。
⒉正弦交流电可用__________、__________及__________来表示，它们都能完整地描述出正弦交流电随时间变化的规律。
⒊正弦激励下的一阶电路的零状态响应中的稳态分量是与外加激励__________的正弦⒋已知两个正弦交流电流i1=10sin(314t+300)A,i2=310sin(314t+90)A,则i1和i2的相位差为___ __，_ __超前__ _。
⒌目前,我国低压三相四线制配电线路供给用户的线电压为 ，相电压为 _ 。
⒍照明电路应采用______ 方式供电；三相交流电动机电路一般采用________方式供电。
⒎有两个同频率的正弦交流电,当它们的相位差分别为0°、180°、90°时,这两个正弦交流电之间的相位关系分别是___ ___、___ ___、和__ ____。
⒏电桥平衡的条件是__ ___,平衡时桥支路两端的电位_____ 。
9.将电路中的电阻进行Y-Δ变换，并不影响电路其余未经变换部分的_____和_____。
10.有两个频率和初相角都不同的正弦交流电压u1和u2，若它们的有效值相同，则最大值也_____。
11.电源和负载的本质区别是：电源是把 _____ 能量转换成_____能的设备，负载是把 _____ 能转换成 _____ 能量的设备。
12.对电阻负载而言，当电压一定时，负载电阻越小，则负载_____，通过负载的电流和负载上消耗的功率就-；反之，负载电阻越大，说明负载_____。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXX职业中等专业学校机电专业2019级第一次月考
电工试题
一、选择题（本大题15个小题，每小题2分，共30分。
在每小题列出的四个选项中，只有一项符
合题目要求，请将符合题目要求的选项字母代号选出，并填写涂在答题卡上）
1.交流接触器在电力拖动控制线路中的保护作用为（）
A.短路保护
B. 欠压、失压保护
C. 过载保护
D. 过流保护
2.当交流接触器线圈失电时，各触点（）
A.常开先断开
B. 常开动作，常闭不动作
C. 常闭动作，常开不动作
D. 常开先闭合
3.自动空气开关中的电磁脱扣器用作（）
A.过载保护
B. 短路保护
C. 欠压保护
D. 缺相保护
4.交流接触器的线圈电压过低会导致（）
A. 线圈电流显著增大
B. 线圈电流显著减小
C. 线圈电流不变
D. 铁心涡流显著减小
5.某台三相异步电动机的额定电流为8.8A，现用按钮、接触器控制，主电路熔断器应选择（）
A. RL1-60/60
B. RL1-60/40
C. RL1-60/30
D. RL1-60/20
6.热继电器的热元件串联在三角形接法的三相异步电动机相电路中，其整定电流应为电动机额定电流的（）
A. 0.95～1.05倍
B. 1.5～2.5倍
C. 1.5～2倍
D. 0.58倍
7.按下复合按钮时（）
A. 动合触点先闭合
B. 动合触点先断开
C. 动断触点先断开
D. 动合和动断触点同时动作
8.可用HK系列刀开关直接操作的电动机控制电路功率小于（）
A. 4KW
B.5.5KW
C. 7.5KW
D. 15KW
9.对于保护单台电动机的熔断器，熔体额定电流是电动机额定电流的（）
A. 0.95～1.05倍
B. 1.05～1.5倍
C. 1.5～2.5倍
D. 2.5～3.5倍
10.具有欠、失压保护作用的低压电器是（）
A. 交流接触器
B.热继电器
C. 熔断器
D. 闸刀开关
11.在普通车床电气控制电路中，用于过载保护的是（）
A. 按钮
B.接触器
C. 熔断器
D. 热继电器
12.在正反转控制电路中，起欠压保护作用的器件是（）
A. 交流接触器
B.熔断器
C. 热继电器
D. 电源开关
13.三角形联结的电动机，额定电流为10A，串联在电动机相电路中的热继电器整定电流是（）
A. 15 ～25A
B. 9.5 ～10.5A
C. 5.8A
D. 0.58A 14.如图所示的时间继电器触头图形符号表示的是（）
A. 延时闭合的动断触头
B. 延时断开的动断触头
C. 延时闭合的动合触头
D. 延时断开的动合触头
15.如图所示，时间继电器延时断开的动断触点的图形符号是（）
二、非选择题（共20分）
1．（10分）画出常开按钮、常闭按钮、复合按钮、交流接触器主触点、热继电器热元件的图形符号并标注字母符号。
2．（5分）如图所示的接触器KM中１、２、３、４处所连接的部件名称分别是什么？当按下手动按钮5时主触点如何动作？
3．（5分）在电动机控制线路中，熔断器和热继电器能否相互替代？为什么？
答案1-5 BABAD 6-10 DCBCA 11-15 DACDC。
