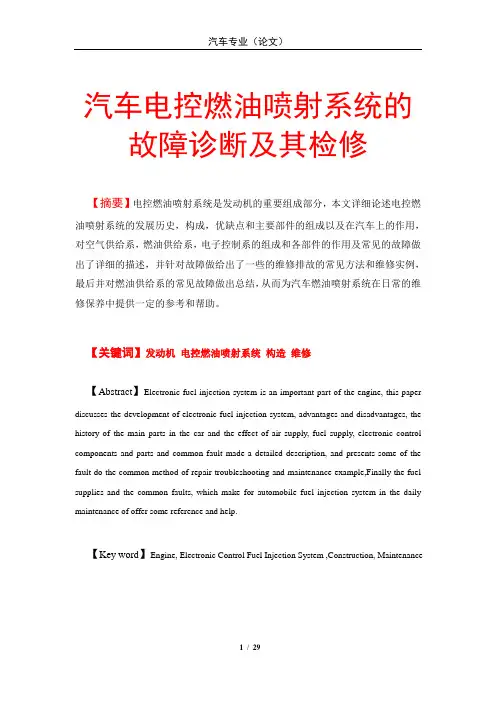

汽车专业（论文）汽车电控燃油喷射系统的故障诊断及其检修【摘要】电控燃油喷射系统是发动机的重要组成部分，本文详细论述电控燃油喷射系统的发展历史，构成，优缺点和主要部件的组成以及在汽车上的作用，对空气供给系，燃油供给系，电子控制系的组成和各部件的作用及常见的故障做出了详细的描述，并针对故障做给出了一些的维修排故的常见方法和维修实例，最后并对燃油供给系的常见故障做出总结，从而为汽车燃油喷射系统在日常的维修保养中提供一定的参考和帮助。
【关键词】发动机电控燃油喷射系统构造维修【Abstract】Electronic fuel injection system is an important part of the engine, this paper discusses the development of electronic fuel injection system, advantages and disadvantages, the history of the main parts in the car and the effect of air supply, fuel supply, electronic control components and parts and common fault made a detailed description, and presents some of the fault do the common method of repair troubleshooting and maintenance example,Finally the fuel supplies and the common faults, which make for automobile fuel injection system in the daily maintenance of offer some reference and help.【Key word】Engine, Electronic Control Fuel Injection System ,Construction, Maintenance1 / 29。
汽车电控系统故障检修毕业论文
汽车电控系统故障检修毕业论文汽车电控系统故障检修摘要：随着现代技术的日益发展，汽车电气系统在汽车上发挥的作用越来越重要，汽车电气故障的发生率也越来越高。
本文主要介绍了汽车电控系统的组成，以及常见的故障原因和排查方法，并结合一些典型案例进行说明。
本文旨在提高汽车维修技术人员的维修水平，保障车辆的安全性和可靠性。
关键词：汽车电控系统；故障原因；故障排查方法1引言随着汽车的普及，车辆的安全和可靠性越来越受到人们的关注。
汽车电控系统作为汽车电气系统的重要组成部分，发挥着控制、监测、保护、诊断等多种功能，是汽车能否正常运行的关键。
汽车电控系统故障的出现，不仅会影响到车辆行驶安全，还会降低车辆的性能和经济性。
因此，合理排查汽车电控系统故障，提高维修水平，对于保障车辆运行安全和可靠性具有重要意义。
2汽车电控系统的组成汽车电气系统是由发电机、蓄电池、起动机、点火系统、照明系统、电器附件、电控系统等多个不同的电气部件组成。
其中，汽车电控系统主要由发动机控制模块、传感器、执行器和线束等组成。
2.1 发动机控制模块发动机控制模块是汽车电控系统的核心部件，主要负责控制发动机的燃油喷射、点火、怠速控制等功能。
发动机控制模块还可以监测发动机的工作状态，及时诊断发动机故障，以便进行维修。
2.2 传感器传感器是汽车电控系统的重要组成部分，负责向发动机控制模块提供各种数据信息。
例如，氧气传感器可以检测发动机排放的有害气体，温度传感器可以检测发动机的工作温度等。
2.3 执行器执行器是指控制发动机工作的各个部件，例如，燃油喷射器、点火线圈、进气门控制电磁阀等。
发动机控制模块通过对执行器进行控制，控制发动机的工作状态。
2.4 线束线束是汽车电控系统的连接部件，负责连接各个电气部件。
线束的质量和连接状态直接影响到汽车电控系统的稳定性和可靠性。
3汽车电控系统的常见故障原因汽车电控系统的故障原因很多，一般可以归纳为以下几类：3.1 电源故障电源故障是汽车电控系统故障的常见原因之一。
电控燃油喷射系统的诊断与维修_毕业论文
德州职业技术学院毕业设计论文
1-空气 2-空气流量计
位置传感器
图 1-2 空气供给系统组成 3-节气门 4-怠速调整螺钉 5-旁通气道
6-怠速旁通阀
7-节气门
空气计量装置的分类
L 型空气计量装置：有翼片式、卡门旋涡式、热线式和热膜式。翼
片 式、卡门旋涡 式 空气流量 计属于体积流 量测量方式 ，可直接测 量空气
等组成；
节气门位置传感器：安装在节气门体上，用来测量节气门的开度；
怠 速控制阀 ：控 制发动机暖机 时的快怠 速，加快暖机 过程 。发动机
正 常怠速 运 转 ，空气经怠 速旁通气 道进入进 气总管 ，在旁通 气道上安装
有怠速调整螺钉，其怠速运行是由 ECU 控制的。
1.1.2 空气供给系统的工作原理
[关键词] 电子燃油喷射 诊断 维修
1
德州职业技术学院毕业设计论文
引言
传统的化油器不能满足现代汽车对发动机高经济性、低污染的要 求。人们开始研究怎样同时解决汽车排气净化和节油的两大问题。
从 60 年代初开始，人们首先对点火系统进行改造，采用无触点电 子 点火装 置 。它 克服了传 统的 触点式点 火装置的 缺陷，提高了点 火能量 ， 在 节油和 排 气净化方 面都有较大改 善 。但是，由于分 电器中的运动 部件 会 产生磨 损 ，一旦驱动 部件松旷就 会影响点火 正时 ，失去无 触点电子点 火 的优点 。而 且由于仍 采用 机械式点火 提前装置，不能实 现点火特性的 多维调节。
燃 油供给系 统的 作用 ：根据发动 机各个工 况提供适 量的燃 油 ，并根 据 ECU 的指令完成燃油量的调节。
电 控 单 元 (ECU )的 作 用 ：它 是 整 个 电 子 燃 油 喷 射 系 统 的 核 心 ，发 动 机 状态信息 通过 各种传感器收集后进 入电控单 元，经电控 单元处理后发 出相应的指令来控制执行元件动作。
汽车电控燃油喷射系统故障分析及检修方法
通过对多个传感器的使用，让ECU 能够对发动机运行当中的进气量机械实时掌握，根据信息进行对空燃比数值的有效计算，最终得出喷油量的数值。
再通过对喷油器的喷油脉宽的有效控制，实现对喷油量的控制。
2ECU 系统的故障分析2.1ECU 系统的故障诊断原则所示。
2.2一般流程首先要对车主进行一般情况的询问，并查阅相关资料结合车辆的实际情况进行分析，对车辆按照相关的检测流程进行检测。
对有故障码且故障现象明显的，应当按照故障码提示进行诊断分析；当发现有故障码，但故障现象不明显时，应当按照间歇性故障进行诊断分析；当发现没有故障码，但是故障现象明显的应当按照无故障码进行故障通过对常见故障的诊断方式进行判断，实现对故障点的最后验证。
EFI 系统重点组成的故障检修3.1燃油压力的调节器要想准确检测出调节器的故障点，并进行有效检修，———————————————————————作者简介:王继红，女，高校讲师，研究方向为电力电子技术和汽车电气技术。
图2发动机故障指示灯图1EFI 系统工作原理示意图氧传感器水温传感器节流阀位置开关喷嘴调压器怠速执行器热线式空气流量计燃油滤清器电动燃油泵电子控制单元内燃机与配件3.2.1故障原因当电动机出现故障则会造成内阀泄漏或滤网堵塞。
磨损程度严重后则会造成油泵压力不足，具体故障简述如下：①当油泵磨损减低最后影响燃油泵的压力，从而造成发动机动力不足；②如果单项阀的油液发生泄漏，则对发动机的运行造成严重的影响后果；③进油滤网堵塞，则会导致供油量降低，燃油泵工作会出现异响。
最终造成发动机加速动力不足，怠速运行状态出现异常；④一旦电动机烧损，则会导致供油异常；安全阀漏油也会影响供油压力不足，从而导致加速异常。
3.2.2故障检修措施①通过对万用表的欧姆档进行对电动燃油泵的电阻值测算，正常情况电阻应当在2~32Ω，当检测值超过正常数值，则燃油泵电动机内部故障；②蓄电池电源短暂加入电动燃油泵的两端，此时可以听到燃油泵高速声音，证明燃油泵处于作业状态；③在对燃油泵控制电路进行检测时，首先将导线与燃油泵的插孔进行短接，开通点火，检测燃油泵工作是否正常；其次，通过运用电压表进行检测，能测出蓄电池电压，则代表燃油泵工作正常；最后，用万用表电压档测量，对插孔Fp对地电压进行检查，如电压不正常，则代表燃油泵续电器需要更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电控燃油喷射系统的故障诊断及其检修目录序言 (1)第一章电控燃油喷射系统EFI概述 (2)1.1电控燃油喷射系统的发展 (2)1.2电控燃油喷射系统的优点 (2)1.3电控燃油喷射系统的类型 (3)1.4电控燃油喷的工作原理 (4)第二章电控燃油喷射元件的概述 (5)2.1电控燃油喷射系统的组成 (5)2.2空气供给系统主要元件的构造 (6)2.3燃油供给系统主要元件的构造 (8)2.4控制系统主要元件的构造 (9)第三章电控燃油喷射系统的故障与检修 (13)3.1电控燃油喷射系统常见的检测方法 (13)3.2空气供给系的主要元件的检修 (14)3.3燃油供给系的主要元件检修 (17)3.4控制系统的主要元件检修 (20)3.5电控制燃油喷射系统的常见故障 (28)致谢 (30)参考文献 (30)汽车电控燃油喷射系统的故障诊断及其检修【摘要】电控燃油喷射系统是发动机的重要组成部分，本文详细论述电控燃油喷射系统的发展历史，构成，优缺点和主要部件的组成以及在汽车上的作用，对空气供给系，燃油供给系，电子控制系的组成和各部件的作用及常见的故障做出了详细的描述，并针对故障做给出了一些的维修排故的常见方法和维修实例，最后并对燃油供给系的常见故障做出总结，从而为汽车燃油喷射系统在日常的维修保养中提供一定的参考和帮助。
【关键词】发动机电控燃油喷射系统构造维修【Abstract】Electronic fuel injection system is an important part of the engine, this paper discusses the development of electronic fuel injection system, advantages and disadvantages, the history of the main parts in the car and the effect of air supply, fuel supply, electronic control components and parts and common fault made a detailed description, and presents some of the fault do the common method of repair troubleshooting and maintenance example,Finally the fuel supplies and the common faults, which make for automobile fuel injection system in the daily maintenance of offer some reference and help.【Key word】Engine, Electronic Control Fuel Injection System ,Construction, Maintenance汽车电控燃油喷射系统的故障诊断及其检修序言随着世界社会经济的飞速发展，世界各国工程机械、运输车辆等数量的迅速增增加，随之而来的是环境问题的恶化和能源的急剧减少，如何减少汽车尾气排放，以及对油耗的降低是目前的主要问题，电控燃油喷射系统的产生使这一问题得到了相应的缓解。
随着我国对化油器车辆的明令禁止，电控燃油喷射系统技术得到了更大的推广，也广受汽车消费者的普遍欢迎，汽车尾气排放的多少，油耗的高低，也是影响消费者购车的主要因素。
随着化油器车辆的逐步淘汰，拥有电控燃油喷射系统的汽车越来越多，随之而来的是如何解决在生活中电控燃油喷射系统遇到的各种故障。
本文深入详细的介绍了电控燃油喷射系统的组成和各种常见故障简单的排除，对空气供给系，燃油供给系，控制系统等的构造组成，常见的故障，维修的方法，和维修中注意的事项一一作了详细的介绍，为以后在维修中可能遇到的问题提供了一定的参考，以便提高维修的质量和速度。
相信通过一定的维修保养可以延长发动机的使用寿命，减少尾气排放，降低油耗，让电控燃油喷射系统进一步得到推广和大家的喜爱。
第一章电控燃油喷射系统EFI概述1.1电控燃油喷射系统的发展历史从60年代起，随着汽车数量的日益增多，汽车废气排放物与燃油消耗量的不断上升困扰着人们，迫使人们去寻找一种能使汽车排气净化，节约燃料的新技术装置去取替已有几十年历史的化油器，电控燃油喷射技术的发明和应用，使人们这一理想能以实现。
早在1967年，德国波许公司成功地研制了D型电子控制汽油喷射装置，用在大众轿车上。
这种装置是以进气管里面的压力做参数，但是它与化油器相比，仍然存在结构复杂，成本高，不稳定的缺点。
针对这些缺点，波许公司又开发了一种称为L型电子控制汽油喷射装置，它以进气管内的空气流量做参数，可以直接按照进气流量与发动机转速的关系确定进气量，据此喷射出相应的汽油。
这种装置由于设计合理，工作可靠，广泛为欧洲和日本等汽车制造公司所采用，并奠定了今天电子控制燃油喷射装置的邹型。
至1979年起美国的通用，福特，日本的丰田，三菱，日产等汽车公司都推出了各自的电子控制汽油喷射装置，尤其是多气门发动机的推广，使电子控制喷射技术得到迅速的普及和应用。
到目前为止，欧美日等主要汽车生产大国的轿车燃油供给系统，95%以上安装了燃油喷射装置。
从99年1月1日起，只有采用电子控制汽油喷射装置的轿车才能准予在北京市场上销售。
汽车电喷行业面临巨大机遇。
2007年我国汽车总产量约为879万辆，车用发动机总产量约为785万台，由于占75%的汽油车已全部安装电喷系统，因此，2007年我国电控燃油喷射系统的市场规模至少在660万套以上。
2008年7月1日国Ⅲ汽车排放法规的正式实施，汽车柴油发动机电喷系统开始全面取代机械式喷油系统。
预计，2008年在汽车产量的增长带动下，我国至少需要740万套汽油机用电控燃油喷射系统以及 100万套柴油机用电控燃油喷射系统。
随着国家政策扶持和配套措施的到位、法律法规的完善，国内汽车用电喷系统市场发展机遇良好。
1.2电控燃油喷射系统的优缺点1.2.1电控燃油喷射系统的优点电控燃油喷射系统是采用电子控制装置.取代传统的机械系统(如化油器)来控制发动机的供油过程，是通过各种传感器将发动机的温度、空燃比.油门状况、发动机的转速、负荷、曲轴位置、车辆行驶状况等信号输入电子控制装置.电子控制装置根据这些信号参数.计算并控制发动机各气缸所需要的喷油量和喷油时刻,将汽油在一定压力下通过喷油器喷入到进气管中雾化。
并与进入的空气气流混合,进入燃烧室燃烧,从而确保发动机和催化转化器始终工作在最佳状态。
这种由电子系统控制将燃料由喷油器喷入发动机进气系统中的发动机称为电喷发动机。
汽油喷射发动机与化油器式发动机相比，突出的优点是能准确控制混合气的质量，保证气缸内的燃料燃烧完全，使废气排放物和燃油消耗都能够降得下来，同时它还提高了发动机的充气效率，增加了发动机的功率和扭矩。
1.2.1电控燃油喷射系统的缺点电子控制燃油喷射装置的缺点就是成本比化油器高，价格也较贵，维修相对困难,一旦坏了就难以修复(电脑件只能整件更换)，但是与它的运行经济性和环保性相比，这些缺点就微不足道。
1.3电控燃油喷射系统的类型1、按有无反馈分类开环控制该控制是指在发动机运行中，ECU检测发动机的各输入信号，并查出发动机ECU中固有的相应的控制参数，输出控制信号。
它不检测控制结果，对控制结果的好坏不做分析和处理。
闭环控制该控制是指ECU控制的结果反馈给ECU，ECU再根据发动机实际运行状况决定控制量的增减。
反馈控制的采用是为了有效地控制排放、降低污染、提高效率。
2、按喷油器安装位置分类可分为单点汽油喷射系统（是指在节气阀体上安装一只或两只喷油器）和多点汽油喷射系统（是指在每一个气缸的进气门前均安装一只喷油器，喷油器时时喷油）3、按汽油的喷射方式分类（1）、缸内喷射该喷射方式是将汽油直接喷射到气缸内（2）、进气管喷射该喷射方式是目前普遍采用的喷射方式4、按进气量的检测方式分类（1）、直接式检测方式该方式是由空气流量计直接测量进气管进气总管的空气量，这种方式也称为质量流量型（L型）（2）、间接式检测方式该方式不是直接检测空气量，而是根据发动机转速及其他参数推算出吸入的空气量，现在采用的有两种方式：其一是根据进气管压力和发动机转速，推算出吸入的空气量，并计算适量的燃料量的密度；其二是根据测量节气门开度和发动机转速，推算出洗入的空气量，并计算燃料量的节流速度（D型）。
5、按喷射时间分类可分为同时喷射、顺序喷射、分组喷射。
6、按结构分类按喷射系统的结构可分为机械控制式和电子控制式两1.4电控燃油喷射系统的工作原理当喷射器安装在原来化油器位置上，称为单点电控燃油喷射装置；当喷射器安装在每个气缸的进气管上，称为多点电控燃油喷射装置。
喷油油路由电动油泵，燃油滤清器，油压调节器，喷射器等组成，ECU发出的指令信号可将喷射器头部的针阀打开，将燃油喷出。
传感器象人的眼耳鼻等器官，专门接受温度，混合气浓度，空气流量和压力，曲轴转速等数值并传送给"中枢神经"ECU。
ECU内有集成电路以及其它精密的电子元件，它汇集了发动机上各个传感器采集的信号和点火分电器的信号，在千分之几十秒内分析和计算出下一个循环所需供给的油量，并及时向喷射器发出喷油的指令，使燃油和空气形成理想的混合气进入气缸燃烧产生动力。
第二章电控燃油喷射元件的概述2.1电控燃油喷射系统的组成电控燃油喷射虽形式多样，但控制原则几乎相同，以电子控制单元为核心，以空气流量和发动机转速为控制基础，以喷油器为控制对象，保证发动机在各种工况下获得最佳混合气浓度满足发动机动力性，经济性和排放要求。
相同控制原则决定各类电控汽油喷射系统具有相同组成和类似结构。
电控燃油喷射系统主要由燃油供给系统(油路)、空气供给系统(气路)和控制系统(电路，包括各种传感器、电子控制器和执行器)三大部分组成。
2.1.1空气供给系空气供给系统功用：供给与发动机负荷相适应的清洁空气，直接和间接计量空气质量，与喷油器喷出的汽油形成最佳混合气。
图2-1空气供给系工作流程图2.1.2燃油供给系燃油供给系的作用：根据发动机的不同要求，使汽油和空气按一定的比例，混合成一定浓度和数量的可燃混合气体供给各缸燃烧，并把燃烧后的废气排出。
图2-2燃油供给系工作流程图2.1.3电子控制系电子控制系作用：根据发动机和汽车的不同运行工况，确定最佳喷油时刻，喷油量，点火时刻等，检测各传感器的工作，将工作参数储存和输出。
电子控制图。
图2-3电子控制系工作流程图2.2空气供给系主要元件的构造.空气供给系统组成：主要有空气滤清器，节气门体和进气管三大部分组成。
