新手入门--变频器电路原理分析
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备。
它通过改变输入电源频率和电压来调节机电的转速。
本文将详细介绍变频器主电路的工作原理。
二、主电路组成变频器的主电路由以下几个主要部份组成：1. 整流器：将交流电源转换为直流电源。
2. 中间电路：由电容器组成，用于储存能量和平滑直流电压。
3. 逆变器：将直流电源转换为可调节的交流电源。
4. 滤波器：用于滤除逆变器输出的高频噪声。
5. 机电：由变频器控制的交流电动机。
三、工作原理1. 整流器工作原理：交流电源经过整流器，将交流电转换为直流电。
整流器通常采用可控硅器件，如二极管或者晶闸管。
整流器的输出电压为半波或者全波整流的直流电压。
2. 中间电路工作原理：直流电压通过整流器后，进入中间电路。
中间电路由电容器组成，用于储存能量和平滑直流电压。
电容器的容量越大，中间电路的电压波动越小。
3. 逆变器工作原理：中间电路的直流电压经过逆变器，被转换为可调节的交流电源。
逆变器通常采用可控硅器件或者晶体管。
逆变器的输出电压和频率可以根据需要进行调节。
4. 滤波器工作原理：逆变器输出的交流电源经过滤波器，滤除高频噪声和谐波。
滤波器通常由电感和电容器组成，能够平滑输出电压波形。
5. 机电工作原理：变频器控制的交流电动机接收逆变器输出的交流电源。
通过调节逆变器的输出电压和频率，可以实现对机电转速的精确控制。
变频器可以根据负载需求动态调整机电的转速，提高能效和运行稳定性。
四、应用领域变频器主电路工作原理的应用非常广泛，包括但不限于以下领域：1. 工业自动化：变频器广泛应用于机械设备、输送系统、风机、泵等工业自动化领域，实现对机电转速的精确控制。
2. 冷却和空调系统：变频器可以控制冷却水泵、风机和压缩机等设备，提高能效和运行稳定性。
3. 电梯和升降机：通过变频器控制电梯和升降机的机电，可以实现平稳启停和精确楼层控制。
4. 新能源领域：变频器在太阳能发电和风能发电系统中的应用越来越广泛，可以实现对发机电的输出电压和频率的精确控制。

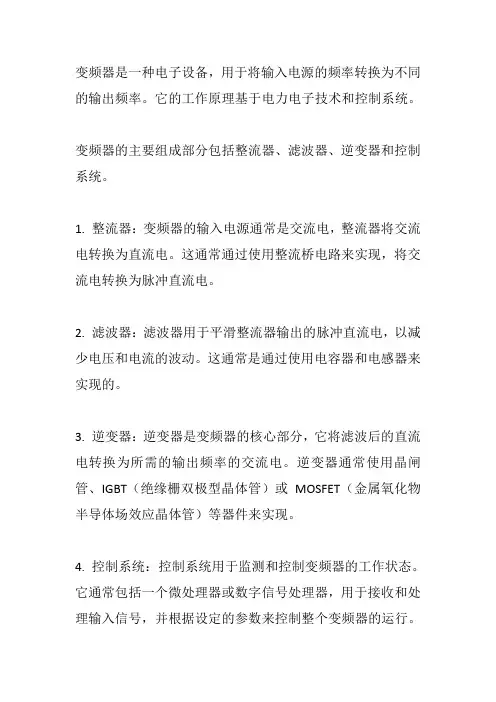

变频器电路工作原理
变频器是一种电子设备，用于将输入电源的频率转换为不同的输出频率。
它的工作原理基于电力电子技术和控制系统。
变频器的主要组成部分包括整流器、滤波器、逆变器和控制系统。
1. 整流器：变频器的输入电源通常是交流电，整流器将交流电转换为直流电。
这通常通过使用整流桥电路来实现，将交流电转换为脉冲直流电。
2. 滤波器：滤波器用于平滑整流器输出的脉冲直流电，以减少电压和电流的波动。
这通常是通过使用电容器和电感器来实现的。
3. 逆变器：逆变器是变频器的核心部分，它将滤波后的直流电转换为所需的输出频率的交流电。
逆变器通常使用晶闸管、IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）等器件来实现。
4. 控制系统：控制系统用于监测和控制变频器的工作状态。
它通常包括一个微处理器或数字信号处理器，用于接收和处理输入信号，并根据设定的参数来控制整个变频器的运行。
变频器的工作原理可以简单概括为：将输入的交流电转换为直流电，然后通过逆变器将直流电转换为所需的输出频率的交流电。
控制系统负责监测和调节变频器的工作状态，以实现所需的输出频率和电压。
这使得变频器可以广泛应用于电机驱动、电力调节、能源节约等领域。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种电力调节设备，用于控制交流机电的转速和扭矩。
主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路组成1. 整流器：将输入的交流电源转换为直流电源。
常用的整流器包括整流桥和整流二极管。
2. 滤波器：用于平滑整流后的直流电源，消除电压波动和纹波。
滤波器通常由电容器和电感器组成。
3. 逆变器：将直流电源转换为可调节频率和电压的交流电源。
逆变器通常由晶闸管、绞线管和电容器组成。
4. 控制电路：用于控制逆变器的频率和电压输出。
控制电路通常由微处理器、传感器和驱动电路组成。
三、变频器主电路工作原理1. 整流过程：交流电源经过整流器后，被转换为直流电源。
整流桥或者整流二极管将正负半周的交流电流转换为直流电流，并通过滤波器平滑输出。
2. 逆变过程：直流电源经过逆变器后，被转换为可调节频率和电压的交流电源。
晶闸管通过开关控制，将直流电源转换为脉冲宽度可调的交流电源。
绞线管和电容器用于平滑输出电压。
3. 控制过程：控制电路通过微处理器和传感器获取机电的运行状态，并根据设定的转速和扭矩要求，调节逆变器的频率和电压输出。
驱动电路负责控制晶闸管的开关动作。
四、变频器主电路工作原理示意图（示意图省略）五、变频器主电路工作原理的优势1. 节能：变频器主电路可以根据实际负载需求调节机电的转速和扭矩，避免了传统固定频率和电压的浪费。
2. 精确控制：通过微处理器和传感器的精确控制，变频器主电路可以实现对机电的精确控制，满足不同工况下的运行要求。
3. 可靠性高：变频器主电路采用先进的电子元器件和控制技术，具有较高的可靠性和稳定性。
4. 减少机械磨损：变频器主电路可以通过调节机电的转速和扭矩，减少机械设备的磨损和损坏。
六、总结变频器主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。
变频器主电路原理及说明word精品文档3页
变频器控制电路原理图变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
直流母线电压加到V1~V6 六个逆变管上，这六个大功率晶体管叫IGBT ，基极由控制电路控制。
控制电路控制某三个管子的导通给电机绕组内提供电流，产生磁场使电机运转。
例如：某一时刻，V1 V2 V6 受基极控制导通，电流经U相流入电机绕组，经V W 相流入负极。
下一时刻同理，只要不断的切换，就把直流电变成了交流电，供电机运转。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种电力调节设备，广泛应用于电机驱动系统中，可以实现电机的调速和控制。
变频器主电路是变频器的核心部分，通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，从而实现电机的调速和控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和输出滤波器组成。
1. 整流器：变频器主电路的输入是交流电，而电机需要直流电才能正常工作。
整流器的作用是将输入的交流电转换为直流电。
常见的整流器有单相整流器和三相整流器，根据输入电源的相数选择相应的整流器。
2. 滤波器：整流器输出的直流电中可能含有一些脉动成分，滤波器的作用是去除这些脉动成分，使直流电更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器：逆变器是变频器主电路的核心部分，其作用是将直流电转换为可调频率的交流电。
逆变器采用高频开关技术，通过控制开关管的通断来实现输出电压的调节。
逆变器通常由功率开关器件（如IGBT）和驱动电路组成。
4. 输出滤波器：逆变器输出的交流电中可能含有一些高频成分，输出滤波器的作用是去除这些高频成分，使输出电压更加纯净。
输出滤波器通常由电感器和电容器组成。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电经过整流器转换为直流电。
单相整流器采用单相桥式整流电路，将单相交流电转换为直流电；三相整流器采用三相桥式整流电路，将三相交流电转换为直流电。
2. 滤波：直流电经过滤波器，去除脉动成分，使直流电更加稳定。
3. 逆变：稳定的直流电经过逆变器，通过控制开关管的通断来实现输出交流电的调节。
逆变器的控制电路根据需要控制开关管的导通和关断，从而控制输出电压的频率和幅值。
4. 输出滤波：逆变器输出的交流电经过输出滤波器，去除高频成分，使输出电压更加纯净。
四、变频器主电路的特点变频器主电路具有以下几个特点：1. 节能高效：变频器主电路通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，可以根据实际需要调整电机的转速，从而实现节能和高效运行。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种用于控制交流机电转速的电子设备。
它通过改变机电供电频率来实现对机电转速的调节。
变频器主电路是变频器的核心部份，它负责将输入的交流电源转换为可控的交流电源输出，以驱动机电。
二、变频器主电路组成1. 整流电路：变频器主电路的第一步是将输入的交流电源转换为直流电源。
整流电路通常由整流桥和滤波电路组成。
整流桥将交流电源转换为脉冲直流电压，滤波电路则用于平滑输出电压，减少电压波动。
2. 逆变电路：逆变电路将直流电源转换为可控的交流电源。
逆变电路通常由逆变桥和滤波电路组成。
逆变桥将直流电源转换为可调节的交流电压，滤波电路用于平滑输出电压。
3. 控制电路：控制电路是变频器主电路的核心部份，它负责监测和调节输出电压和频率，以实现对机电转速的控制。
控制电路通常由微处理器、PWM（脉宽调制）发生器和驱动电路组成。
微处理器负责接收和处理来自外部的控制信号，并根据设定值调节输出电压和频率。
PWM发生器根据微处理器的指令生成PWM信号，驱动电路则将PWM信号转换为控制机电的电压和频率。
三、变频器主电路工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 输入电源供电：将交流电源接入变频器主电路的整流电路，经过整流和滤波后，得到稳定的直流电源。
2. 逆变器工作：控制电路通过微处理器接收外部控制信号，并根据设定值调节输出电压和频率。
微处理器生成PWM信号，通过驱动电路将PWM信号转换为可调节的交流电压，并通过逆变桥输出。
3. 输出电压和频率调节：逆变桥输出的交流电压经过滤波电路平滑处理后，供应给机电。
通过调节PWM信号的占空比，可以控制输出电压的大小，从而控制机电的转速。
同时，微处理器还可以根据设定值调节输出频率，实现对机电转速的精确控制。
4. 保护功能：变频器主电路通常还具有多种保护功能，以确保系统的安全运行。
例如，过电流保护、过电压保护、过载保护等。
当检测到异常情况时，控制电路会即将采取相应的措施，保护机电和变频器主电路不受损坏。
变频器工作原理讲解
变频器工作原理讲解
变频器是一种能够改变电源频率的设备，其工作原理是通过改变输入电源的频率，使其输出的交流电频率不同于输入的电源频率。
首先，变频器将输入的交流电源转换为直流电源，这是因为变频器通常采用的是直流电驱动设计。
接下来，直流电源经过整流电路将交流电源的正负半周波形转化为全正半周波形。
经过滤波电路的处理后，直流电源的波形变得更平稳。
然后，变频器将直流电源转换为高频交流电源。
这一步骤通常使用高频开关来实现，例如使用IGBT器件等。
高频开关会快
速地打开和关闭，形成一个高频的交流波形。
这个高频交流波形的频率可以通过调整高频开关的开关频率来改变。
最后，经过变频器内部的逆变电路，将高频交流电源变换为输出所需的目标频率的交流电源。
逆变电路通常是通过将高频交流信号在输出段进行整流和滤波，以得到目标频率的交流电。
在整个过程中，变频器内部的控制电路会通过调整开关频率和占空比等参数来控制输出电源的频率和电压等。
这样，变频器可以实现根据需要调整输出电源频率的功能，用于驱动各种需要不同频率的电动机或其他负载设备。
通过上述工作原理，变频器能够在工业生产和日常生活中起到重要作用，例如在电梯、风力发电机组以及电动车中广泛应用。
变频器的工作原理以及接线图
变频器介绍：变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备.变频器主要由整流〔交流变直流〕、滤波、逆变〔直流变交流〕、制动单元、驱动单元、检测单元微处理单元等组成.变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的.变频器工作原理变频器可分为电压型和电流行两种变频器.电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容.电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感.是整流器,整流器,逆变器.而变频器的主电路由整流器、平波回路和逆变器三部分构成,将工频电源变换为直流功率的"整流器",吸收在变流器和逆变器产生的电压脉动的"平波回路.变频器接线图上图是一副变频器接线图.在变频器的安装中,有一些问题是需要注意的.例如变频器本身有较强的电磁干扰,会干扰一些设备的工作,因此我们可以在变频器的输出电缆上加上电缆套.又或变频器或控制柜内的控制线距离动力电缆至少100mm等等.变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端〔U、V、W〕上,否则将损坏变频器.接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁.在控制台上打孔时,要注意不要使碎片粉末等进入变频器中.2、在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路.3、电磁波干扰,变频器输入／输出〔主回路〕包含有谐波成分,可能干扰变频器附近的通讯设备.因此,安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小.4、长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障.因此,最大布线长度要小于规定值.不得已布线长度超过时,要把Pr．156设为1.5、在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器.否则将导致变频器故障或电容和浪涌抑制器的损坏.6、为使电压降在2%以内,应使用适当型号的导线接线.变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降.7、运行后,改变接线的操作,必须在电源切断10min以上,用万用表检查电压后进行.断电后一段时间内,电容上仍然有危险的高压电.二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种.1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路〔含200V继电器程序回路〕分开布线.2、由于控制电路的频率输入信号是微小电流,所以在接点输入的场合,为了防止接触不良,微小信号接点应使用两个并联的节点或使用双生接点.3、控制回路的接线一般选用0.3～0.75平方米的电缆.三、地线的接线1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地.2、变频器接地用专用接地端子.接地线的连接,要使用镀锡处理的压接端子.拧紧螺丝时,注意不要将螺丝扣弄坏.3、镀锡中不含铅.4、接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好.变频器的作用1.变频器可以调整电机的功率,实现电机的变速运行,以此来达到省电的目的.例子体现在离心风机和水泵上,当离心风机和水泵使用了变频器后,操作人员变频调速,可根据需要轻松控制流量,从而节省了能源2.变频器可以降低电力线路中电压的波动,避免了一旦电压发生异常而导致设备的跳闸或者出现异常运行的现象.3.变频器可以减少对电网的冲击,从而有效地减少了无功损耗,增加了电网的有效功率.4.变频器还可以减少机械中传动部件之间的磨损,因此,在一定程度上也降低了成本,提高了系统的稳定性.5.此外,变压器的控制功能非常齐全,可以很好的配合其他的控制设备或者一起,从而实现集中监视和实时控制,为用户解决了很多系统兼容性的麻烦等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新手入门--变频器电路原理分析(分享)
要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的。
下面我们就来分享一下变频器维修基础知识。
大家看完后，如果有不正确地方，望您指正，如果觉得还行支持一下，给我一些鼓动！变频器维修入门--电路分析图对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。
主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。
图2.1是它的结构图。
1）驱动电路
驱动电路是将主控电路中CPU产生的六个PWM信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块）提供驱动信号。
对驱动电路的各种要求，因换流器件的不同而异。
同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。
有些品牌、型号的变频器直接采用专用驱动模块。
但是，大部分的变频器采用驱动电路。
从修理的角度考虑，这里介绍较典型的驱动电路。
图2.2是较常见的驱动电路（驱动电路电源见图2.3）。
驱动电路由隔离放大电路、驱动放大电路和驱动电路电源组成。
三个上桥臂驱动电路是三个独立驱动电源电路，三个下桥臂驱动电路是一个公共的驱动电源电路。
2）保护电路
当变频器出现异常时，为了使变频器因异常造成的损失减少到最小，甚至减少到零。
每个品牌的变频器都很重视保护功能，都设法增加保护功能，提高保护功能的有效性。
在变频器保护功能的领域，厂商可谓使尽解数，作好文章。
这样，也就形成了变频器保护电路的多样性和复杂性。
有常规的检测保护电路，软件综合保护功能。
有些变频器的驱动电路模块、智能功率模块、整流逆变组合模块等，内部都具有保护功能。
图2.4所示的电路是较典型的过流检测保护电路。
由电流取样、信号隔离放大、信号放大输出三部分组成。
3）开关电源电路
开关电源电路向操作面板、主控板、驱动电路及风机等电路提供低压电源。
图2.5富士G11型开关电源电路组成的结构图。
直流高压P端加到高频脉冲变压器初级端，开关调整管串接脉冲变压器另一个初级端后，再接到直流高压N端。
开关管周期性地导通、截止，使初级直流电压换成矩形波。
由脉冲变压器耦合到次级，再经整流滤波后，获得相应的直流输出电压。
它又对输出电压取样比较，去控制脉冲调宽电路，以改变脉冲宽度的方式，使输出电压稳定。
4）主控板上通信电路
当变频器由可编程（PLC）或上位计算机、人机界面等进行控制时，必须通过通信接口相互传递信号。
图2.6是LG变频器的通讯接口电路。
频器通信时，通常采用两线制的RS485接口。
西门子变频器也是一样。
两线分别用于传递和接收信号。
变频器在接收到信号后传递信号之前，这两种信号都经过缓冲器A1701、75176B等集成电路，以保证良好的通信效果。
所以，变频器主控板上的通信接口电路主要是指这部分电路，还有信号的抗干扰电路。
5）外部控制电路
变频器外部控制电路主要是指频率设定电压输入，频率设定电流输入、正转、反转、点动及停止运行控制，多档转速控制。
频率设定电压（电流）输入信号通过变频器内的A/D转换电路进入CPU。
其他一些控制通
过变频器内输入电路的光耦隔离传递到CPU中。
在下面文章中,上传了有关变频器的维修知识供大家分享! [b]根据大家对我的提议以及对我的支持，现在将一些变频器最基本，基础的知识贡献给大家。
[/b] [b]变频器开关电源电路[/b] 变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。
我们公司产品开关电源电路如下图，是[b]由UC3844组成的开关电路[/b]：开关电源主要有以下特点: 1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30% 2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%
[b]二极管限幅电路[/b]限幅器是一个具有非线性电压传输特性的运放电路。
其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。
在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。
1、二极管并联限幅器电路图如下所示：
2、二极管串联限幅电路如下图所示：
[b]变频器控制电路组成[/b] 如图1所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。
在图1点划线内，无速度检测电路为开环控制。
在控制电路增加了速度检测电路，即增加速度指令，可以
对异步电动机的速度进行控制更精确的闭环控制。
1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
2)电压、电流检测电路与主回路电位隔离检测电压、电流等。
3)驱动电路为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。
4)I/0输入输出电路为了变频器更好人机交互，变频器具有多种输入信号的输入(比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。
5)速度检测电路以装在异步电动轴机上的速度检测器(TG、PLG等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
6)保护电路检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下[b]变频器驱动电路的HCPL-316J特性[/b] HCPL-316J是由Agilent公司生产的一种IGBT 门极驱动光耦合器，其内部集成集电极发射极电压欠饱和检测电路及故障状态反馈电路，为驱动电路的可靠工作提供了保障。
其特性为：兼容CMOS/TYL电平；光隔离，故障状态反馈；开关时间最大500ns；“软”IGBT关断；欠饱和检测及欠压锁定保护；过流保护功能；宽工作电压范围(15～30V)；用户可配置自动复位、自动关闭。
DSP与该耦合器结合实现IGBT的驱动，使得IGBT VCE欠饱和检测结构紧凑，低成本且易于实现，同时满足了宽范围的安全与调节需要。
HCPL-316J保护功能的实现HCPL-316J 内置丰富的IGBT检测及保护功能，使驱动电路设计起来更加方便，安全可靠。
其中下面详述欠压锁定保护(UVLO) 和过流保护两种保护功能的工作原理：(1)IGBT欠压锁定保护(UVLO)功能在刚刚上电的过程中，芯片供电电压由0V逐渐上升到最大值。
如果此时芯片有输出会造成IGBT门极电压过低，那么它会工作在线性放大区。
HCPL316J芯片的欠压锁定保护的功能(UVLO)可以解决此问题。
当VCC与VE之间的电压值小于12V时，输出低电平，以防止IGBT工作在线性工作区造成发热过多进而烧毁。
示意图详见图1中含UVLO部分。
图1 HCPL-316J内部原理图(2)IGBT过流保护功能HCPL-316J具有对IGBT的过流保护功能，它通过检测IGBT的导通压降来实施保护动作。
同样从图上可以看出，在其内部有固定的7V电平，在检测电路工作时，它将检测到的IGBT C～E极两端的压降与内置的7V电平比较，当超过7V时，HCPL-316J芯片输出低电平关断IGBT，同时，一个错误检测信号通过片内光耦反馈给输入侧，以便于采取相应的解决措施。
在IGBT关断时，其C～E极两端的电压必定是超过7V的，但此时，过流检测电路失效，HCPL-316J芯片不会报故障信号。
实际上，由于二极管的管压降，在IGBT的C～E 极间电压不到7V时芯片就采取保护动作。
整个电路板的作用相当于一个光耦隔离放大电路。
它的核心部分是芯片HCPL-316J，其中由控制器(DSP-TMS320F2812)产生XPWM1及XCLEAR*信号输出给HCPL-316J，同时HCPL-316J产生的IGBT 故障信号FAULT*给控制器。
同时在芯片的输出端接了由NPN和PNP组成的推挽式输出电路,目的是为了提高输出电流能力，匹配IGBT驱动要求。
当HCPL-316J输出端VOUT输出为高电平时，推挽电路上管(T1)导通，下管(T2)截止，三端稳压块LM7915输出端加在IGBT门极(VG1)上，IGBT VCE为15V，IGBT导通。
当HCPL-316J输出端VOUT输出为低电平时，上管(T1)截止，下管(T1)导通，VCE为-9V，IGBT关断。
以上就是IGBT的开通关断过程。
