xxx煤矿采空区充填设计
吕沟煤矿C七40高水充填采面设计29页word

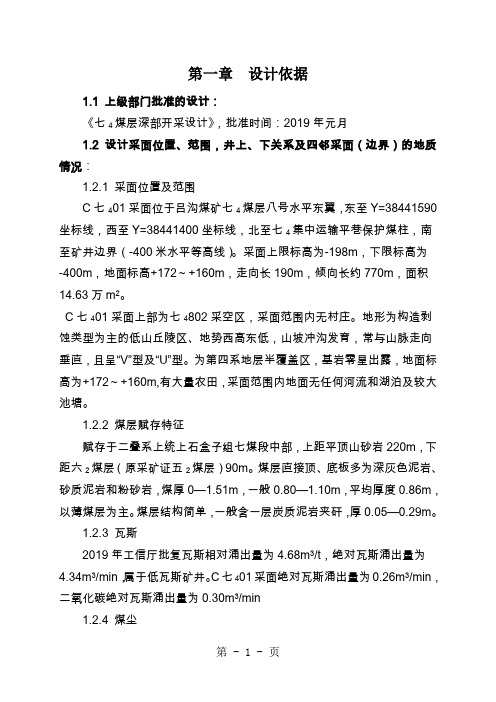

第一章设计依据1.1 上级部门批准的设计：《七4煤层深部开采设计》，批准时间：2019年元月1.2 设计采面位置、范围，井上、下关系及四邻采面（边界）的地质情况：1.2.1 采面位置及范围C七401采面位于吕沟煤矿七4煤层八号水平东翼，东至Y=38441590坐标线，西至Y=38441400坐标线，北至七4集中运输平巷保护煤柱，南至矿井边界（-400米水平等高线）。
采面上限标高为-198m，下限标高为-400m，地面标高+172～+160m，走向长190m，倾向长约770m，面积14.63万m2。
C七401采面上部为七4802采空区，采面范围内无村庄。
地形为构造剥蚀类型为主的低山丘陵区、地势西高东低，山坡冲沟发育，常与山脉走向垂直，且呈“V”型及“U”型。
为第四系地层半覆盖区，基岩零星出露，地面标高为+172～+160m,有大量农田，采面范围内地面无任何河流和湖泊及较大池塘。
1.2.2 煤层赋存特征赋存于二叠系上统上石盒子组七煤段中部，上距平顶山砂岩220m，下距六2煤层（原采矿证五2煤层）90m。
煤层直接顶、底板多为深灰色泥岩、砂质泥岩和粉砂岩，煤厚0—1.51m，一般0.80—1.10m，平均厚度0.86m，以薄煤层为主。
煤层结构简单，一般含一层炭质泥岩夹矸，厚0.05—0.29m。
1.2.3 瓦斯2019年工信厅批复瓦斯相对涌出量为4.68m3/t，绝对瓦斯涌出量为4.34m3/min，属于低瓦斯矿井。
C七401采面绝对瓦斯涌出量为0.26m3/min，二氧化碳绝对瓦斯涌出量为0.30m3/min1.2.4 煤尘根据2009年5月洛阳矿山机械检测检验中心提供的检验报告，矿井所采七4煤层煤尘爆炸指数为18.38%，具有中等强度爆炸性。
1.2.5 煤层自燃2009年5月洛阳矿山机械检测检验中心提供的煤层自燃倾向性鉴定报告，七4煤层属自燃煤层。
但在50年实际开采过程中无发生过自燃发火现象。
1.2.6 水文地质正常涌水量10m3/h、最大12m3/h。
