限速器校验作业指导书2
电梯限速器动作速度校验原始记录、校验报告
电气动作速度
机械动作速度
贴条处
1
2
3
平均值
轿厢侧下行
序号
电气动作速度
机械动作速度
贴条处
1
2
3
平均值
对重侧下行
序号
电气动作速度
机械动作速度
贴条处
1
2
3
平均值
校验结果
符合不符合
备注
校验人员
校验时间
XX年XX月XX日
附录
(
电梯限速器
报告编号：
使用单位名称
设备安装位置
设备代码
设备品种
限速器位置
轿厢侧对重侧
附录
(
电梯限速器
使用单位名称
设备安装位置
设备代码
设备品种
限速器铭牌参数
轿厢侧
型号
编号
制造单位名称
额定
速度
电气动作速度
上行
机械动作速度
上行
下行
下行
对重侧
型号
编号
制造单位名称
额定
速度
电气动作速度
上行
机械动作速度
上行
下行
下行
校验单位及仪器
校验单位名称
许可证编号
校验仪器名称
编号
校准有效期
校验实测结果
轿厢侧
上行
下次校验日期
XX年XX月
限速器铭牌参数
轿厢侧
型号
编号
制造单位名称
额定
速度
电气动作速度
上行
机械动作速度
上行
下行
下行
对重侧
型号
编号
制造单位名称
额定
限速器进厂检验作业指导书
限速器进厂检验作业指导书1 目的为了保证外协、外购的限速器的质量,特制订本作业指导书。
2 范围适用于本公司对外协、外购的限速器的进厂检验和入库要求。
3 职责3.1技术质量部负责编制限速器进厂检验作业指导书，并负责实施检验。
3.2办公室负责对经检验合格的限速器的保存与管理。
4 要求4.1资料审查4.1.1外协、外购单位的许可文件资料是否齐全、有效；4.1.2型试试验报告是否在有效期内；4.1.3限速器是否有合格证。
4.2测试前准备及要求4.2.1测量前必须作好被测件固定工作，接线正确无误。
4.2.2测量时使用的量具应校正并有合格证。
4.2.3测量时注意电机轮与限速器轮应始终紧密接触。
4.2.4配备量具：限速器测试台4.3目测4.3.1油漆色泽一致，无错，无挂流，且轮缘为黄色。
4.3.2调节弹簧处应有铅封。
4.3.3外表无碰伤、变形，加工表面无锈蚀。
4.3.4紧固件、镀锌件无锈蚀且固定可靠。
4.3.5标牌、标记、字样清晰，参数正确，固定可靠。
4.3.6油嘴齐全完好。
4.3.7有合格证。
4.3.8标牌注意出厂效验日期，并记录。
4.5运转测定4.5.1机械动作速度的测定打开电机开关，输入限速器轮周长（为754）及额定速度，后让其运转看左边数字有无变化，如果无，说明吸在限速器轮缘上的小磁铁方向反了。
调整正确后，从新测试，待数字稳定后，按测试键，待限速器动作后观察右边数值即为此限速器机械动作速度。
标准值为额定速度×（115%～150%），填写下表。
4.5.2电器动作速度的测定方法同上，看电气开关动作是否正常，动作值填入有关记录内。
4.5.3其它钢丝绳在限速器绳轮中的附着力参考对方提供的型试试验报告。
5.质量记录限速器检测报告。

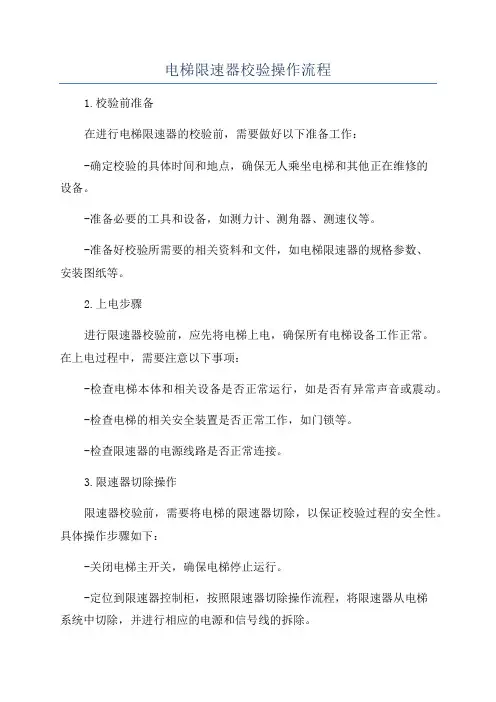

电梯限速器校验操作流程
电梯限速器校验操作流程1.校验前准备在进行电梯限速器的校验前，需要做好以下准备工作：-确定校验的具体时间和地点，确保无人乘坐电梯和其他正在维修的设备。
-准备必要的工具和设备，如测力计、测角器、测速仪等。
-准备好校验所需要的相关资料和文件，如电梯限速器的规格参数、安装图纸等。
2.上电步骤进行限速器校验前，应先将电梯上电，确保所有电梯设备工作正常。
在上电过程中，需要注意以下事项：-检查电梯本体和相关设备是否正常运行，如是否有异常声音或震动。
-检查电梯的相关安全装置是否正常工作，如门锁等。
-检查限速器的电源线路是否正常连接。
3.限速器切除操作限速器校验前，需要将电梯的限速器切除，以保证校验过程的安全性。
具体操作步骤如下：-关闭电梯主开关，确保电梯停止运行。
-定位到限速器控制柜，按照限速器切除操作流程，将限速器从电梯系统中切除，并进行相应的电源和信号线的拆除。
4.限速器校验限速器校验是核心步骤，需要准确测量限速器的各项参数并进行记录和分析。
具体操作流程如下：-使用测力计等工具，测量并记录限速器对电梯运行的牵引力。
-使用测速仪等工具，测量并记录电梯的运行速度。
-使用测角器等工具，测量并记录电梯的运行角度。
-对测得的数据进行分析，并与限速器的规格参数进行比对。
如果发现数据不符合规格要求，需要进行相应的调整和修复。
5.限速器复位限速器校验完成后，需要对限速器进行复位操作，将其恢复到正常的工作状态。
具体操作步骤如下：-还原限速器的电源和信号线的连接。
-将限速器重新装回限速器控制柜，并按照限速器复位操作流程进行相应的连接和设置。
6.校验结果记录和整理对于每次的限速器校验，都需要进行结果的记录和整理。
具体操作步骤如下：-将测量得到的限速器数据进行整理，编写成校验报告。
-记录校验的时间、地点、操作人员等相关信息。
-将校验报告进行归档保存，以备日后参考和查证。
7.定期复检为了保证电梯限速器的工作稳定可靠，需要定期进行复检。
限速器动作速度校验报告
0.63
1.00
1.50
1.60
1.75
2.00
2.50
3.00
3.50
115%V最小值
0.58
0.72
1.15
1.72
1.84
2.01
2.30
2.88
3.45
4.02
最大值
/
/
1.50
2.04
2.16
2.33
2.62
3.22
3.83
4.45
/
/
1.65
2.25
2.37
2.56
2.89
3.55
4.22
4.89
共3页 第3页
序号
项目
编号
检验内容与要求
检 验 结 果
1
9.9.1
操纵轿厢安全钳的限速器的动作应发生在速度至少等于额定速度的115％。但应小于下列各值：
a)对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8m/s；
b)对于不可脱落滚柱式瞬时式安全钳为1m/s；
c)对于额定速度小于或等于1m/s的渐进式安全钳为1.5m/s；
批 准： 年 月 日
共3页 第2页
限速器型号规格表
型号
出厂编号
电梯额定速度
m/s
机械动作速度
m/s
电气动作速度
上行：m/s
操纵轿厢上行超速保护装置减速元件的动作速度
m/s
下行：m/s
制造单位
操纵的
安全钳类型
□渐进式
□不可脱落滚柱式瞬时式
□除不可脱落滚柱式以外的瞬时式
用 途
□操纵轿厢安全钳
□操纵对重（平衡重）安全钳
限速器校验报告2(1)
2.330
下限
2.013
校验实测结果
序号
1
2
3
下行
电气动作速度（m/s）
2.090
2.100
2.068
机械动作速度（m/s）
2.165
2.185
2.133
上行
电气动作速度（m/s）
机械动作速度（m/s）
结论
合格
校验人员审核人
维保单位（章）
日期：年月 日
电梯限速器动作速度校验报告
校验报告编号：
使用单位名称
电梯限速器动作速度校验报告
校验报告编号：
使用单位名称
诸城升泰物业服务有限公司
电梯设备注册代码
30103707002010060243
维保单位名称
山东福芝机电设备有限公司
设备使用地点
兴泊小区
限速器技术参数
制造单位
上海三菱电梯有限公司
型号
DG262Y
出厂编号
6830
电梯额定速度
1.75m/s
技术要求动作速度（m/s）
2.151
2.103
机械动作速度（m/s）
2.198
2.231
2.217
上行
电气动作速度（m/s）
机械动作速度（m/s）
结论
合格
校验人员审核人
维保单位（章）
日期： 年 月 日
电梯限速器动作速度校验报告
校验报告编号：
使用单位名称
诸城升泰物业服务有限公司
电梯设备注册代码
30103707002010060250
诸城升泰物业服务有限公司
电梯设备注册代码
30103707002010060246
电梯限速器校验指导书
电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2 本指导书适用于电梯限速器的校验。
2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。
左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
限速器测试仪作业指导书
1 内容与范围1.1本作业指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2本作业指导书适用于电梯限速器的校验。
2引用标准与文件SG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：ZJGX－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。
左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
题限速器作业指导书实施日期：2014-6-15校验前的准备5.1 用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端，接着启动电梯检修向上开少许，待钢丝绳松弛后将其脱离限速器轮槽；或者抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
电梯限速器校验指导书
电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2 本指导书适用于电梯限速器的校验。
2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。
左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
限速器校验作业指导书2 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
限速器校验作业指导书 JXXY/ZD-13-2015
编制：
审核：
批准：
嘉兴翔宇电梯工程有限公司
2015年05月20日
限速器校验作业指导书
1．目的
为了确保电梯安全可靠运行，规范电梯限速器检测工作程序和内容,保证限速器检测工作质量,根据有关规定,特制定本作业指导书。
2.适用范围
本作业指导书适用于公司新购限速器和公司维保在用电梯限速器（包括配有安全钳的杂物电梯）机械动作速度和电气动作速度的检测。
3.检测依据
TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》
GB7588-2003《电梯制造与安装安全规范》
JG135-2000《杂物电梯》
4限速器校验人员及管理
4.1从事限速器校验工作的人员,必须是经过省级或以上特种设备安全监督管理部门认可的电梯检验人员，并经公司培训认可。
4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。
4.3校验工作由校验人员负责,校验人员应经专业知识的培训。
校验人员必须具备限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用检测装置，并掌握限速器校验的实际技能。
5.检测周期、项目和要求
5.1限速器校验周期按特种设备法规、标准的要求确定。
5.2校验项目：限速器电气动作速度和机械动作速度的检测。
对用于上行超速保护触发元件的限速器还应进行上行电气动作速度和机械动作速度的检测。
5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳按照《电梯制造与安装安全规范》9.9条规定确定其动作速度，常用的限速器可参考表一的检测数据。
5.4动作速度的检测应至少进行二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进行第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。
6. 校验工作程序
6.1限速器的受理：由校验人员负责做好限速器的受理工作及登记手续。
6.2限速器的外观检查,应符合下列要求:
6.2.1零部件完好,无严重锈蚀和机械损伤，限速器绳轮应无油污；
6.2.2规格、型号和性能指标符合设备设计时选用条件和实际使用状况；
6.2.3宏观检查后,符合要求的应将限速器固定在检测装置上。
表一
6.3操作步骤
6.3.1现场校验收时应用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
6.3.2给限速器检测仪送上检测电源，电源要求为220±20v，然后按“复位”键。
6.3.3测量限速器轮盘直径，计算其周长并记录，输入限速器轮盘周长和限速器额定动作速度。
6.3.4选择相应带动电机轮号并输入，额定梯速为2米以下的选择1号轮，2米－6米选择2号轮，6米－10米选择3号轮。
6.3.5启动限速器检测仪，待电机速度和限速器速度稳定后按下“测试”键进行测试，限速器轮盘以0.01m/s的加速度匀加速运动，直至动作。
此时限速器检测仪自动捕捉限速器的动作瞬间，并立即冻结显示，电机停止运转，打印机开始工作，此时显示左边的速度即为限速器动作时的速度。
同时打印机也打印出限速器电气动作速度和机械动作速度。
每次测试工作完成应及时做好检测原始记录。
打印结果应附在原始记录上，并在该打印结果上标注相应的报告编号。
6.3.6检测应按国家和本中心的有关规定执行，检测用限速器测试仪器应符合有关规定并经检测合格。
6.3.7限速器动作速度检测应从低速开始，直至限速器动作，分别记录其电器动作速度和机械动作速度。
为减少测试误差应重复进行一次测试，其结果均在规定范围内时，取其机械和电气动作速度较大者为该限速器的机械和电气动作速度。
不合格的，按6.4条处理。
6.3.8检测的动作速度必须符合用户送检卡上的要求,保证准确、无误。
6.4不合格限速器的处理
6.4.1检测不合格的限速器，可以调整应给予调整，调整后校验合格加上铅封；或由使用单位同意交制造厂修理。
6.4.2对于零部件有严重损坏且无法修复的限速器应予以判废。
6.4.3限速器经检测判废的，检测人员应及时出具《限速器检测报废单》，经限速器检测技术负责人审核盖章后送交用户。
7.检测记录、铅封和标牌
7.1检测过程中，检测人员应及时做好检测记录。
7.2检测合格的限速器，应及时进行铅封，以防使用过程中动作速度的改变。
7.3限速器主体上应订上《限速器校验合格证》，标牌上应有检测单位名称、检测编号、动作速度及本次检测日期，并与报告中的有关数据相符。
8.检测报告
8.1根据检测记录检测人员应及时出具一式三份《限速器校验报告书》签字后交技术负责人审核盖章,并随检测合格的限速器发送用户。
8.2检测人员应及时将检测原始记录及报告整理后交档案室归档。
9．相关报告及原始记录
JXXY/ZD-13-2015《限速器校验报告》本作业指导书于2015年05月25日起实施。
附1《限速器校验报告》
电梯限速器校验报告
报告编号：注：同一单位同一批次校验的限速器数量较多时可以增加附页。
