动车组轮对及轴箱装置知识分享

动车组轮对及轴箱装置知识分享

踏面形状:LMA
轮缘宽度:135mm
车轴轴承 润滑脂润滑
轴承直径:130mm
16
CRH2 车轴
动车转向架的轮轴
17
CRH2 车轴(续)
拖车转向架的轮轴
18
车轴强度计算与校核
19
车轴强度计算与校核(续)
20
CRH2 车轮
车轮是铁道车辆用碳素钢整体碾压车轮, 具有较好的弹性和优良的防噪声性能;
由于动力轴的空间有限,因此,动力轴上未 安装轴盘式制动盘;
拖车转向架上,两车轴均为非动力轴。
15
CRH2 车轴
名称
规格
轴重 定员轴重(M车14T,T车12.5t)最高速度250km/h
150%乘车(M车15T,T车13.5t)最高速度200km/h
200%乘车(M车16T,T车14.5t)

制动盘设计条件为250km/h
kN kN km/h rpm mm 万km以上
规格
日本NTN轴承,密封双列圆锥滚柱轴承
130
150
230
160 润滑脂
轴承用表面淬火钢(或同等品)
SUJ2(或同等品),具有真空溶解材质或同等性能
137.2(14t) 19.6(2t)
156.8(16t)
250
200
1608(平均轮径)
1286(平均轮径)
动车组轮对及轴箱装置
• 车轮 • 车轴 • 制动盘 • 齿轮箱 • 轴箱装置
1
动力轮对轴箱装置
非动力车轮对轴箱装置
2
CRH1轮对组成
➢ 轮对设计能够承受高的轴荷重; ➢ 实心直盘式轮; ➢ 130 筒式轴承; ➢ 中空钢车轴,依据EN 13104(动车) 和EN

货车转向架的结构组成

货车转向架的结构组成

货车转向架的结构组成包括以下部分:
1. 轮对及轴箱装置:轮对是转向架的基础,它包含车轮和车轴,负责承载车辆重量,并确保车辆沿轨道运行。

轴箱装置是轮对与转向架其他部分的连接部分,起到传递载荷和牵引力的作用。

2. 构架:也称为侧架或框架,是转向架的骨架,起到连接和支撑转向架其他部件的作用。

构架通常由钢板焊接而成,形状根据具体车型而有所不同。

3. 弹簧悬挂装置:包括中央弹簧悬挂装置和旁承悬挂装置等。

中央弹簧悬挂装置由摇枕、枕簧、弹簧托板、减振器等组成,用于承受和缓冲车辆的垂直载荷,同时确保车辆运行平稳。

旁承悬挂装置则用于传递纵向力,保证车辆的稳定性。

4. 基础制动装置:包括制动盘、制动缸、制动杠杆等,用于对转向架进行制动,使车辆减速或停车。

5. 心盘:位于构架的中心位置,用于连接两个转向架,确保车辆的稳定性。

此外,货车转向架还可能包括抗侧滚装置、轮缘润滑装置等辅助部件,以提高车辆的运行效率和安全性。

这些部件的具体配置根据车型和用途而有所不同。

动车组轮对及轴箱装置资料-20页文档资料

动车组轮对及轴箱装置资料-20页文档资料

9
轮对组装(续)
拖车轮对组装
10
轴承
11
轴箱装配
后盖 轴承 凸缘密封
轴承环
箱室
前盖 端部垫圈 密封板
12
制动盘
13
车轮
整体车轮所用材质为符合UIC标准 的R8T;
车轮设计和制造标准执行EN 13262: 2019 (铁路应用-轮对核转向架-车 轮-产品要求) 和 UIC 812-2;
14
动车组轮对及轴箱装置
• 车轮 • 车轴 • 制动盘 • 齿轮箱 • 轴箱装置
1
轮对轴箱装置的作用
轮对 一 、
机车车辆上与钢轨相接触的部分,由左右两个车轮牢固地压装在同一 根车轴上所组成。
轮对
的作用是保证机车车辆在钢轨上的运行和转向,承受来自机
车车辆的全部静、动载荷,把它传递给钢轨,并将因线路不平顺产生
车轮(续)
利用ANSYS有限元分析软件,建立新车轮和完全 磨耗到限车轮的有限元模型,三种载荷工况和特 殊载荷进行分析计算,结果表明,整体车轮的静 强度和疲劳强度均满足UIC 510-5的要求。
Q:轨道上每个车轮上承受的车辆质量
15
后端
前端
16
轴箱
17
谢谢观赏
谢谢!
xiexie!
谢谢!
xiexie!
的载荷传递给机车车辆各零部件。此外,机车车辆的驱动和制动也是
通过轮对起作用的。
要求
:对车轴和车轮的组装压力和压装过程有严格要求,轮对内侧
距离必须保证在 1353±3毫米的范围以内。为保证机车车辆运行平稳
,降低轮轨相互作用力和运行阻力,车轴轴颈和车轮踏面的加工椭圆
度和偏心度,以及轴颈锥度都不得超过规定限度。

车辆用滚动轴承轴箱装置(车辆构造检修课件)

车辆用滚动轴承轴箱装置(车辆构造检修课件)

团队作业
(3)滚子: 采用球基面
团队作业
团队作业
货车用无轴箱圆锥滚动轴承装置 货车滚动轴承都不使用轴箱
(转K3转向架除外),除双列圆锥 滚子轴承外,还有后挡、前盖、防 松片、标志板、承载鞍、施封锁、 轴端螺栓等附属配件。
团队作业
团队作业
无轴箱圆锥滚动轴承轴箱装置
(1)后挡: 过盈——防尘板座 后內圈端面——后
轴承结构:
外圈、滚动体、保 持架组合成一个组件, 与内圈可以互相分离。
1.外圈: 外圈与轴箱筒体为间隙配合。GCr18M0轴承钢,两侧帯固
定挡边。NJ3226X1、NJP3226X1的外圈可以互换。 外圈标志打在外圈外端面( 间隔120度机械打印):
NJ3226X1、制造厂代号、制造年月。
2.内圈:
由轴箱体、轴箱后盖、 防尘挡圈、橡胶油封、轴箱 前盖、压板等组成,
团队作业
(1)轴箱体:
作用:组装支承各零部件,连 接构架,传载。
特点: 1)铸钢筒体形,两侧铸托盘— —弹簧。 2)前后盖——各四个轴箱耳。 3)筒与外圈间隙配合。
团队作业
(2)轴箱后盖:
1)內圆面——橡胶油封(压 装)。
2)內侧凸缘——支承内侧轴 承外圈。
团队作业
3)密封座:
团队作业
2.SKF197726型滚动轴承
为适应铁路“高速、重载”的需求而生产的新型快速 轴承,能满足在静态轴重21t,正常运行速度为120km/h的 运行要求。
与197726型相比,该轴承具有下列优点:
1、 优化结构参数,适用于提速。 2、 轴承寿命延长,由原来的10年增至15年。 3、 塑钢保持架不裂损、不磨耗滚子。出现异常,保持 架熔化可作润滑剂,确保再运行300KM。 4、 滚子端面采用球基面。

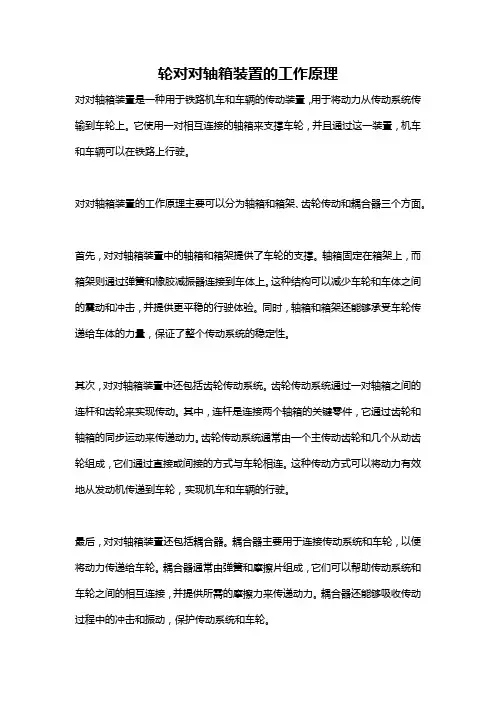

轮对对轴箱装置的工作原理

轮对对轴箱装置的工作原理

轮对对轴箱装置的工作原理
对对轴箱装置是一种用于铁路机车和车辆的传动装置,用于将动力从传动系统传输到车轮上。

它使用一对相互连接的轴箱来支撑车轮,并且通过这一装置,机车和车辆可以在铁路上行驶。

对对轴箱装置的工作原理主要可以分为轴箱和箱架、齿轮传动和耦合器三个方面。

首先,对对轴箱装置中的轴箱和箱架提供了车轮的支撑。

轴箱固定在箱架上,而箱架则通过弹簧和橡胶减振器连接到车体上。

这种结构可以减少车轮和车体之间的震动和冲击,并提供更平稳的行驶体验。

同时,轴箱和箱架还能够承受车轮传递给车体的力量,保证了整个传动系统的稳定性。

其次,对对轴箱装置中还包括齿轮传动系统。

齿轮传动系统通过一对轴箱之间的连杆和齿轮来实现传动。

其中,连杆是连接两个轴箱的关键零件,它通过齿轮和轴箱的同步运动来传递动力。

齿轮传动系统通常由一个主传动齿轮和几个从动齿轮组成,它们通过直接或间接的方式与车轮相连。

这种传动方式可以将动力有效地从发动机传递到车轮,实现机车和车辆的行驶。

最后,对对轴箱装置还包括耦合器。

耦合器主要用于连接传动系统和车轮,以便将动力传递给车轮。

耦合器通常由弹簧和摩擦片组成,它们可以帮助传动系统和车轮之间的相互连接,并提供所需的摩擦力来传递动力。

耦合器还能够吸收传动过程中的冲击和振动,保护传动系统和车轮。

综上所述,对对轴箱装置是一种用于铁路机车和车辆的传动装置,它通过轴箱和箱架、齿轮传动和耦合器等部件的协同工作,将动力从传动系统传输到车轮上。

这一装置能够提供稳定的轴箱支撑、有效的动力传递和保护机车和车辆的功能,从而实现铁路运输的顺利进行。

城轨交通车辆构架、轮对与轴承轴箱装置

城轨交通车辆构架、轮对与轴承轴箱装置

构架、轮对与轴承轴箱装置
图3-9 北京地铁10号线 车辆拖车用转向架构架
构架、轮对与轴承轴箱装置
1 构架
2.构架的分类
按制造工艺,构架分为铸钢和焊接构架两种形式,城轨车 辆一般采用焊接构架。一般焊接构架的梁为中空箱形,重量 轻,节省材料,又能满足强度和刚度的要求,应用比较广泛。
如图3-10所示,构架按结构形式有开口式、封闭式,或 形、“日”字形、“目”字形等,主要根据横梁的数目与位置 而定。其中,开口式、形、“日”字形形式最常见。
车轮; 2—车轴
构架、轮对与轴承轴箱装置
2 轮对与轴承轴箱装置
1.轮对
(1)车轴
图3-12和图3-13分别为城轨车辆拖车 车轴和动车车轴的结构,它们的主要区别 是动车车轴配有齿轮箱与齿轮座。
构架、轮对与轴承轴箱装置
图3-12 城轨车辆拖车车轴的结构 1—轴颈; 2—防尘板座; 3—轮座
城轨交通车辆
项目 构架、轮对与
轴承轴箱装置
构架、轮对与轴承轴箱装置
1 构架
1.构架基础知识
构架是转向架的骨架,用于安装转向架上的各类部件并传 递各种作用力。图3-9为北京地铁10号线车辆拖车用转向架构 架。由图可知,构架主要由左、右侧梁,一根或几根横梁及前 后端梁组焊而成。构架上还设有空气弹簧座、中心座安装座、 轴箱吊框、电机安装座、齿轮箱吊座、制动吊座、牵引拉杆安 装座、高度控制阀座、抗侧滚扭杆座、减振器座、止挡等,用 于安装相关设备。
构架、轮对与轴承轴箱装置
图3-17 装ATP测速电机的轴箱
构架、轮对与轴承轴箱装置
2 轮对与轴承轴箱装置
2.轴承轴箱装置
(1)轴箱装置的基础知识
③轴承轴箱装置的作用。轴承轴箱装置将轮对 和构架联系在一起,使轮对沿钢轨的滚动转化为车 体沿轨道的直线运动,并把车辆的重量以及各种载 荷传递给轮对。

轴箱悬挂装置的定

轴箱悬挂装置的定

四、弹簧调整
一系悬挂装置把构架以上的垂直载荷均匀地分配到各个轮对上, 使每根轴重一致。依稀弹簧的调整直接影响到机车的牵引性能。 (1)同一机车每个动轴的实际轴重,与该机车实际平均轴重之差, 不应该超过实际平均轴重的±2% (2)每个车轮轮重与该轴两轮的平均轮重之差,不超过该轴两轮 平均轮重的±4%
• (5)尽量少磨耗或无磨耗,实现免维护。
分类
• 轴箱定位对车辆的运行品质有很大的影响,它应保证轴箱能够相对于转向架构 架在弹簧振动时作垂向运动,在车辆通过曲线时还能少量横移。轴箱定位方法 有很多种,动车组转向架常用的轴箱定位方式是拉板式定位、拉杆式定位和转 臂式定位。其中转臂式轴箱定位装置如下所示。
序号 1 2 参数名称 簧条直径d(mm) 平均直径D(mm) 外簧 32 220 中簧 22 153 内簧 14 96
3
4 5 6
有效圈数n
总圈数 自由高 工作高
5.25
6.75 401 262
8
9.5 401 262
13.25
14.75 401 262
二,垂向液压减震器
液压减振器工作原理:
单纯采用螺旋弹簧振 动较大,会加速机车各 零件的磨损和疲劳损坏, 而配合减振器一起工作, 既能缓和线路不平顺引 起的机车冲击,衰减机 车振动,又能保证弹簧 装置正常工作。
转 臂 式 轴 箱 定 位 装 置
转臂式轴箱定位装置举例
• 轴箱和构架之 间无自由间隙 和滑动部件。
2
• 组成零件很少, 分解和组装容 易,且维修方 便
1
• 轴箱的上下、左右及 前后的定位刚度可以 独立设定,比较容易 满足转向架悬挂系统 的最佳设计要求。既 可确保良好的乘坐舒 适性,又能兼顾高速 运行性能和良好的曲 线通过性能。 3

曲轴箱通风装置的作用

曲轴箱通风装置的作用

曲轴箱通风装置的作用一、前言曲轴箱通风装置是指通过一系列的管道、阀门和过滤器等组成的系统,将曲轴箱内部的污染物排出,使发动机内部保持清洁和良好的工作环境。

本文将详细介绍曲轴箱通风装置的作用。

二、曲轴箱通风装置的组成曲轴箱通风装置由进气管、进气阀门、油尘分离器、油雾分离器、排气管和排气阀门等组成。

其中,进气管和进气阀门负责将外部新鲜空气引入到曲轴箱内部;油尘分离器和油雾分离器则负责过滤掉进入曲轴箱内部的颗粒物和润滑油雾;排气管和排气阀门则负责将污染物排出发动机。

三、曲轴箱通风装置的作用1. 排放有害物质当发动机工作时,会产生大量废气和有害物质。

如果这些废气和有害物质不能及时排出,会对发动机产生严重影响。

首先,废气会占据曲轴箱内部的空间,导致曲轴箱内部的氧气含量降低,影响燃烧效率;其次,有害物质会在曲轴箱内部沉积,形成污垢和积碳,影响发动机的正常工作。

因此,曲轴箱通风装置的主要作用就是及时排放这些废气和有害物质。

2. 保持发动机清洁曲轴箱通风装置不仅能排放废气和有害物质,还能过滤掉进入曲轴箱内部的颗粒物和润滑油雾。

这些颗粒物和润滑油雾如果不及时过滤掉,会在曲轴箱内部沉积下来,形成污垢和积碳。

这些污垢和积碳会对发动机产生严重影响,如阻塞进气管、使活塞环卡死等。

因此,通过曲轴箱通风装置过滤掉这些颗粒物和润滑油雾是保持发动机清洁的重要手段之一。

3. 提高燃烧效率当发动机工作时,需要大量新鲜空气参与燃烧。

如果曲轴箱内部的氧气含量降低,会导致燃烧效率下降,从而影响发动机的性能。

曲轴箱通风装置通过排放废气和有害物质,及时补充新鲜空气,保证曲轴箱内部的氧气含量充足,提高发动机的燃烧效率。

4. 降低噪音和振动当发动机工作时,会产生大量噪音和振动。

如果这些噪音和振动不能得到有效控制,会对车辆驾驶员和乘客造成不良影响。

曲轴箱通风装置通过排放废气和有害物质,可以有效减少发动机内部压力差异,从而减少噪音和振动。

四、曲轴箱通风装置的维护为了保证曲轴箱通风装置的正常工作,需要定期进行维护保养。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
B、 橡胶油封:两个唇口与密封座过盈。 主唇口——防油脂 付唇口——防雨水砂尘侵入
C、自紧弹簧:直径0、5碳素钢丝绕制成 环形再对接成圆形,使油封主唇口与密 封座有1、0~2、0过盈量,保证唇口有稳 定的密封性。
3)密封座:GCr15,两个圆阶孔
小圆孔——过盈0、02轴颈
大圆孔——4个油孔,供加油时油脂进出、 排气之用。与轴颈表面的缝隙形成进油 与排气通路
3、后置代号:表轴承尺寸、公差、材料、 技术要求有改变时,增加的补充代号。
35-双内圈双列圆锥滚子轴承 NJP-内圈无挡边但带平挡圈圆柱滚子轴承 NJ-内圈单挡边圆柱滚子轴承 32-3轴承宽度系列代号,2直径系列代号 X1-外圈外圆周形狀为圆柱形
说明352226、353130、 NJ3226X1K1、NJP3226X1K2的含义.
接触点是在不断地变化的摩擦。 2、组成: 内圈:——轴一起转 外圈:支承 滚动体:自转、公转 保持架:避免相邻滚动体直接接触。
3、原理:
内圈随轴一起转动,同时带动滚动体转动。
滚动体: 一方面沿内外圈滚道作公转,
另一方面绕自身轴心作自转。
接触点是在不断变化的,零件之间没有滑 动摩擦,摩擦阻力小。
新型轴承:NJ3226X1—NJP3226X1 14个滚子 外型尺寸与原轴承相同
3、特点:
1)结构简单,成本低廉,制造和检修方 便。
2)滚子的滚动表面承受全部径向负荷 (处轴颈水平中心线上侧时受力,下侧 时不受力),不能承受轴向负荷。
3)轴向摆动带来的负荷只能由滚子端面 与挡边来承受。
(二)、货车密封式双列圆锥滚子轴承:
防拉伤轴颈
注:内外圈都由渗碳钢制成,提高表面 耐磨性,使内部保持较高韧性,提高抗 压强度和冲击韧性。
2、滚子:GCr15,圆锥体,2度20分 磷化处理,防锈蚀,提高润滑性 两端均帯弧坡——使滚子表面接触应力分
布均匀,免应力集中。
3、保持架:10号低碳钢冲压而成,表面磷 化处理
4、中隔圈:45#, 隔离、
与內圈接触一端外径——一段锥形— —避免组装时在插入油封过程中,使付 唇口翻边或磨损。
无轴箱圆锥滚动轴承装置:RD2
1、197726型轴承。 2、后挡: 过盈——防尘板座 后內圈端面——后密封座的轴向支承 凸棱——遮住密封罩后端、保护。 通气栓孔(堵或取消)——通气栓和罩
3、前盖:30号或Q235钢模锻加工,磷化 处理。
3)组装:滚子从保持架兜孔外侧放入向 內移一段距离,套上外圈,装进內圈, 使轴承成为一个整体。
2、型号:成对裝配 表3-11 4 2 7 2 4 QT—152724QT—RC3、RC4 14 个
42726QT—152726QT—RD3、RD4 14个滚子 (2001、1、1停止生产,用完为止)
5. 具有良好的温度特性:耐高温,不会 变稀,漏泄。
耐低温,粘度不会高,增加运行阻力。
(三)、技术标准: 3号锂基脂,工型锂基脂——Ⅱ型润滑脂
(货)5年内不需换脂. Ⅲ型润滑脂(96、7、1客车)
表3-15 1. 滴点:耐热性,滴下第一滴脂的温度。 2. 游离碱 3. 游离有机酸: 4. 水分 5. 分油量 6. 相似粘度 7. 杂质含量.
基本0,不写 辅助1~9,查表 铁道特殊,不标。
轴承游隙: 指轴承组装后,套圈与滚动体间的内部
间隙。
1)轴向游隙:将内外圈之一固定,另一 个沿轴向的最大移动量。
作用:减小滚子端磨,保证正常工作不 被卡死。
2)径向游隙:内外圈滚道与滚子之间的 内部间隙。
作用:保证滚子受力均匀,转动灵活。 注:圆锥滚子轴承只规定了轴向游隙。? A 原始游隙:(自由游隙)未安裝前自
352226、353130、
NJ3226X1、NJP3226X1等
由前置代号、基本代号、后置代号构成
1、基本代号=类型代号+尺寸系列代号+內径代号
①类型代号:3——圆锥滚子轴承
N——圆柱滚子轴承 表3-6
②尺寸系列代号:直径系列、宽度系列 32 表3-7
③內径代号 表3-8
2、前置代号:表轴承的结构形狀等特点。 表3-10
4、橡胶油封:

耐油橡胶
钢骨架
硫化,增加刚度。
5、压板: 支承外侧轴承內圈端面(平挡圈) 三个螺栓固定在轴端,下装防松片。
6、前盖: 內侧凸起缘嵌入筒內——支承外侧轴承外圈 內圆周面根部密封圈槽——安密封圈。 注:组装时,前盖外缘与箱前端面留0、5~1、
5间隙? ——压紧外侧轴承端面。
轴向载荷。 2、挡边能承受轴向负荷。 3、本身具有密封装置,不使用轴箱。 4、检修周期长,故障少,寿命长。 (组装时,把油脂抺足,用5年,不存在
加油脂问题)
三、 铁路车辆滚动轴承的润滑脂.
(一)、特点: 由润滑稠化剂及添加剂组成的膏狀混合
物 1. 油膜强度高,能承受较高负荷. 2. 缓冲性能好,能承受大的冲击和振动. 3. 粘附性能好,在低中速时,不易流失. 4. 密封和防护性能好,防灰尘水入 5. 粘温性能好,受温度变化的影响较小.
通过宽度,调整轴承轴向间隙。
5、密封装置:防尘土雨雪及内部油脂流失。 密封罩、 密封圈、密封座 1)密封罩: A 、δ2、2厚钢板压成台阶式,磷化处理,
凸缘嵌入外圈牙口油沟內。 B、大端外径——(过盈)牙口油沟,防脱落。 C、另一端压装油封。
2)油封:
A、钢骨架:1、5厚钢板压型与耐油丁晴 橡胶硫化,提高油封的强度。
由狀态下。
B 配合游隙:安装在轴上后的游隙。因 过盈,〈原始。
C 工作游隙:工作狀态下的游隙。
(二)中段:七位数字,轴承基本型号。 1、右起一、二位——轴承内径。 內径20~495mm,代号×5=D
26 × 5=130mm
2、右起第三位——直径系列, 轴承外径尺寸。同内不同外,非标准系列。 超轻、特轻、轻、中、重系列 外径小——————————大
H:
黄铜
2、 特殊技术要求: 回火温度T-200度
T1 - 225度 T2 - 250度
3、结构改变: 形状或尺寸
內径3个系列:
原形,不标——130
42726
小0、5 K——129、5 42726K
小1 K1——129 42726K1
说明42726QTK、152726QTK1含义.
GB/T272—1993标准表示法 新标准
作用:组装支承各零部件,连接构架,传载。 特点: 1)铸钢筒体形,两侧铸托盘——弹簧。 2)前后盖——各四个轴箱耳。 3)筒与外圈间隙配合。
2、后盖: 1)內圆面——橡胶油封(压装)。 2)內侧凸缘——支承内侧轴承外圈。 3 )外圆周面的根部——密封圈的槽。
3、防尘挡圈:过盈——防尘板座,支承 內轴承內圈端面。
GB/T272--1988 标准表示法 老标准
197726T、SKF197726、
42726QT、152726QT等
例: 游 精 1 5 2 7 2 4 Q T
前段 中段 后段
(一)前段: 1、精度等级:轴承的基本尺寸和旋转精
度。 GE D C
普 高 精密 超精 铁道轴承用G不标 2、游隙系列:
3、右起第四位——轴承类型。
0、2、7
表3-1
4、右起五、六位——轴承的结构特点。 4(15)内圈带固定单挡边(内圈带活动平
挡圈
19双列双內圈并帯有密封装置
5、右起第7位——宽度系列。 同内同外高不同。非标
特窄、窄、正常、宽、特宽
(三)后段:补充代号、结构改变。
1、材料的改变: Q:保持架材料青铜,
3 ) 顶 部 — — 沿 轴 颈 方 向 制 成 R2000 圆 弧——垂直载荷均匀布于轴承。
4)承载鞍的轴向挡肩与轴承外圈端面接 触,承受和传递轴向载荷。
注:哪些零部件与轴一起旋转?
內圈、中隔圈、密封座、后挡、前盖、 保持架、滚子
特点: 1、滚子表面既承受径向载荷,又能承受
第三章 滚动轴承及 轴箱装置
轴箱装置的作用: 1、 联轮对和侧架(构架)。 2、 传力(垂直、水平载荷)给轮对。 3、 保证良好润滑性,减小摩擦、运行
阻力。 4、 限制轮对过大的横向移动。 5、 防雨水、灰尘异物入、保安全。
第一节 概况
一、滚动轴承的一般知识: (一)、滚动轴承工作原理: 1、滚动摩擦:运动物体与支承物之间的
货车SKF197726型滚动轴承
北京南口斯凯孚铁路轴承有限公司 2001、1铁道部运输局发 《铁路货车SKF197726型滚动轴承压装和
检修规则》
一.组成结构: 1. 外圈: 2. 内圈: 3. 滚子:球基面 4. 密封座: 5. 中隔圈: 6. 密封罩组件: 7. 塑钢保持架:
作用原理:
1、 间隙—膨胀减压效应:
轴箱在作呼吸运动时,空气从小间隙— —较大空间腔体时,空气压力减小,流 速减慢,防止了空气帯入灰尘。
1、组成: 外圈1个、 內圈2个、 滚子、保持架、中隔圈1个、 密封装置前后各一套。
2、型号: 197720、197726、197730 SKF197726 352226、353130 进口TBU150、TAROL150
第二节 车辆滚动轴承轴箱形式
二、无轴箱圆锥滚动轴承装置: 密封式双列圆锥滚子轴承:
组成: 外圈1个、 內圈2个、 滚子、保持架、中隔圈1个、 密封装置前后各一套。
结构:
1、外圈: 內圆面——滚道 两端设牙口、油沟——嵌入密封罩,防
脱落。
2、內圈:2个,双挡边结构。
小端相对安装。 小、大挡边——端面锥面,
与滚子接触点在中央 外圆面——斜滚道 內圆面——轴颈过盈配合,两端设倒角,
二、铁路车辆滚动轴承的结构特点和种类: (一)客车圆柱滚子轴承:
1、结构:
1)外圈:外圈与轴箱筒体为间隙配合。 GCr18M0 轴承钢 两侧帯固定挡边。
