(已整理)武汉理工大学现代交换技术复习资料
现代交换技术复习整理
现在交换技术复习整理第一章绪论1．电路交换1) 概念（Page 7）电路交换式通信网中最早出现的一种交换方式，也是应用最普遍的一种交换方式，主要应用于电话通信网中，完成电话交换，已有100多年历史。
电路交换的过程可以分为：１.连接建立；2 .信息传送；3 .连接拆除三个阶段。
2) 电路交换的特点（Page 7-8）电路交换具有六个特点：（1）信息传送的最小单位是时隙。
（2）面向连接的工作方式（物理连接）。
（3）同步时分复用（固定分配带宽)。
（4）信息传送无差错控制。
（5）信息具有透明性。
（6）基于呼叫损失制的流量控制。
3) 电路交换的缺点（Page 8）（1）数据交换的可靠性不高，不适合差错敏感的数据业务（2）电路利用率低（由于采用固定带宽分配），不适合突发业务。
2．分组交换1) 概念（Page 10）将用户要传送的信息分割为若干个分组（每个分组中有一个分组头，含有可供选路的信息和其他控制信息），然后将所接受的分组暂时存储下来，在目的方向路由上排队，当它可以发送信息时，再将信息发送到相应的路由上，完成转发。
2) 虚电路（面向连接的工作方式）（Page 10）也成为逻辑连接，具有连接建立、数据传送、连接拆除三个阶段。
过程：（1）在用户数据传送前先建立端到端的虚连接；（2）一旦连接建立后，属于同一呼叫的数据分组均沿着这一虚连接传送；（3）通信结束时拆除该连接。
3）数据报（Page 10）呼叫前不需要事先建立连接，而是边传送信息边选路，并且各个分组依据分组头中的目的地址独立进行选路。
3．交换机的发展（1）电路交换技术（Page 15-16）1．人工磁石电话交换机2．步进制自动交换机3．纵横交换机4．电子交换机5．程控交换机6．数字程控交换机（2）分组交换技术（Page 16-17）第一代、第二代、第三代分组交换机（3）宽带交换技术（Page 17-18）ATM技术、宽带IP技术、光交换技术。
第二章数字交换网络1．PCM30/32 系统的基本原理、参数1）基本原理（Page 25）在PCM32系统中，32路话音复用一条物理电路，在125µs时间内，各路话音在物理电路上轮流传送一次，即32个时隙的编码串依次传送一遍，就合成了一“帧”，采用随路信令时，连续的16帧可组成一个复帧。

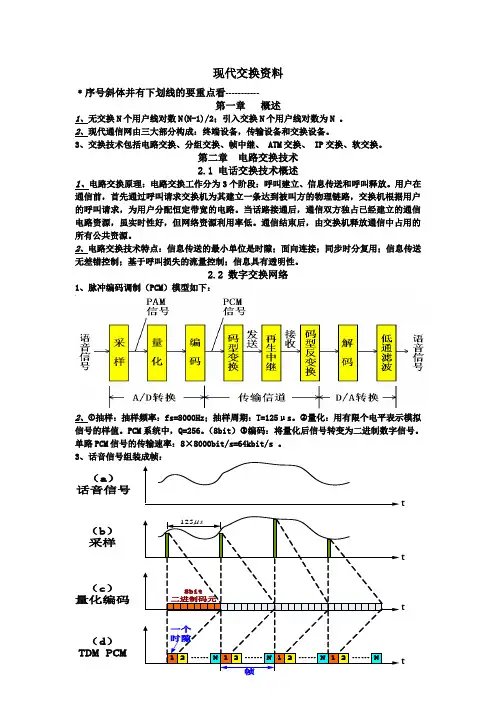

现代交换复习资料
2.3 数字程控交换机的硬件结构
1、
2、模拟用户接口七个功能：B(Battery)：馈电；O(Over-voltage Protection)：过压保护；R(Ringing)：振铃；S(Supervision)：监视；C(Co-decoder)：编译码；H(Hybrid)：混合电路、二/四线转换；T(Test)：测试。
5、分组的交换包括数据报方式 Datagram、虚电路方式 Virtual Circuit。
数据报方式如下左图所示，虚电路方式如下右图所示：
6、虚电路的特点：面向连接、分组按序传送、分组头简单、对故障敏感。
7、数据报的特点：无连接、存在分组失序现象、分组头复杂、对网络故障的适应能力较强。
4.2 帧中继原理
6、VP交换和VC交换：ATM交换机必须能够完成VP交换和VC交换。VP交换指在交换工程中只改变VPI的值，不改变VCI的值，即只进行VP的交换，VP里面的VC并不进行交换，VC链路和VCI值都不改变；VC交换是指VP和VC都要进行交换，交换过程中VPI和VCI的值都改变。
第六章IP交换
1、IP技术与ATM技术：IP网络技术：特点：技术简单，可扩展性好，灵活性高。存在问题：传输效率低，无法保证服务质量。ATM网络技术：特点：可满足多业务需求，传输效率高，保证服务质量，有流量控制。存在问题：技术复杂，可扩展性不好。
2、ATM信元：信元由5字节信头和48字节信息段（净荷）组成。
3、ATM信元的信头结构如下图所示：
现代交换技术复习整理
现代交换技术复习1、交换就是在公共网络的各终端用户之间，按所需目的来互相传递话音、数据、图像、视频的信息。
2、为什么引入交换的概念：点到点通信的缺点：(1)用户数目众多时，构建网状网成本太高，任意一个用户到其他N-1个用户都要有一个直达线路，技术上也不可行。
(2)每一对用户之间独占一个永久的通信线路，信道资源无法共享，会造成巨大的资源浪费。
(3)这样的网络结构难以实施集中的控制和管理。
未解决上述问题采用交换技术，组建交换式网络。
3、交换方式：电路交换、分组交换、帧中继、A TM、IP交换技术、软交换、光交换技术。
4、交换节点的主要功能：(1)用户业务的集中和接入功能（用户接口和中继接口组成）(2)交换功能（交换矩阵完成任意入线到出线的数据交换）(3)信令功能（负责呼叫控制和连接的建立、监视、释放等）(4)控制功能（路由信息的更新维护、计费、话务统计、维护管理等）5、电路交换方式是指两个用户在相互通信时使用一条物理链路，在通信过程中自始至终使用该条链路进行信息传输，同时不允许其他用户终端设备共享该链路的通信方式。
6、本局呼叫电话交换过程：呼叫建立（信令）、传送信息（消息）、呼叫拆除（信令）。
7、电路交换的特点：1.通信开始之前建立连接；2.一个连接在通信期间始终占用该电路，电路利用率低；3.建立连接以后，信息在系统中的传输时延小，实时性好；4.同步时分复用系统中，各个子系统的速率是固定分配，不可随意临时调整各个子信道速率；5.交换节点对传输错误不校正，节点处理要求简单；6.用基于呼叫损失制的方法来处理业务流量，过负荷时呼损率增加，但不影响已建立的呼叫。
8、电路交换的功能：1.能随时法相呼叫；2.能接受并保存主叫发送的被叫号码；3.能检测被叫的忙闲以及是否存在空闲通路；4.能向空闲的被叫用户振铃，并在被叫应答时与主叫建立通话电路；5.能随时发现任何一方用户的挂机。
9、交换单元是完成交换和构成交换网络的最基本部件。

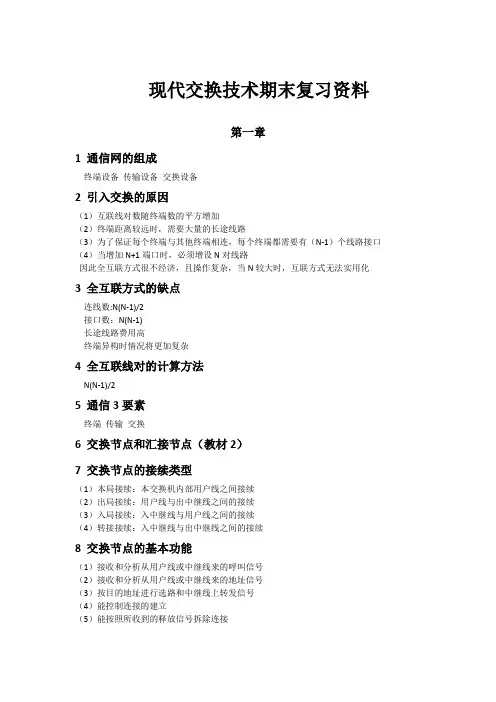

现代交换技术期末复习资料
现代交换技术期末复习资料第一章1 通信网的组成终端设备传输设备交换设备2 引入交换的原因（1）互联线对数随终端数的平方增加（2）终端距离较远时，需要大量的长途线路（3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口（4）当增加N+1端口时，必须增设N对线路因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化3 全互联方式的缺点连线数:N(N-1)/2接口数：N(N-1)长途线路费用高终端异构时情况将更加复杂4 全互联线对的计算方法N(N-1)/25 通信3要素终端传输交换6 交换节点和汇接节点（教材2）7 交换节点的接续类型（1）本局接续：本交换机内部用户线之间接续（2）出局接续：用户线与出中继线之间的接续（3）入局接续：入中继线与用户线之间的接续（4）转接接续：入中继线与出中继线之间的接续8 交换节点的基本功能（1）接收和分析从用户线或中继线来的呼叫信号（2）接收和分析从用户线或中继线来的地址信号（3）按目的地址进行选路和中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接9 交换技术的分类（1）按传输信号方式：模拟交换与数字交换（2）接续控制方式：布控交换与程控交换（3）传输信道占用方式：电路交换与分组交换（4）传输带宽分配方式：窄带交换与宽带交换（5）按交换器所承载的业务分类：话音交换、数据交换、图像交换及多媒体信息交换等（6）按交换器所应用的场合分类：电信网络------电信交换、计算机网络------IP交换（7）按交换对信息的处理方式分类：电路交换、报文交换、分组交换、帧中继、ATM交换、IP交换、光交换、软交换10（1）模拟信号/数字信号（1）连续消息：消息的状态随时间是连续变化的, 如强弱连续变化的语音等。
（模拟消息）（2）离散消息：消息的状态是可数的或离散的, 如符号、文字和数据等。
（数字消息）（3）模拟信号：对应于模拟消息的电信号形式。
现代交换技术复习提纲
现代交换技术提纲一、思考题1、说明电路交换（传输）方式和分组交换（传输）方式各有何特点？2、什么叫脉冲频率和脉冲断续比？交换机允许脉冲发号的脉冲频率为每秒7～22个，脉冲断续比为1.3～2.5∶1，求最长脉冲续时间和最长脉冲断时间以及最短脉冲续时间和最短脉冲断时间分别是多少？3、说明程控交换机的硬件组成。
4、N条PCM一次群信号进行复接（按时隙复接）后，输入端各条PCM线上的各个时隙与输出端时分线上各时隙号的关系。
5、CCITT在电路交换系统中规定了哪几类接口及各类接口的作用？6、若一个T型接线器的输入时隙为64，输出时隙为32，当分别采用两种工作方式时，SM和CM 的单元数各为多少？7、若一个S型接线器的入、出线数量分别为6条和8条，每线时隙数量均为64。
其交叉点数为多少？CM分别采用按入线和按出线设置时，CM个数是多少？每个CM的单元数是多少？8、只采用T型或S型接线器能否构成数字交换网？为什么？9、按输出线配置控制存储器时，如果要求输入复用线2时隙3的内容同时输出到输出线2、3、4，控制存储器如何写入？10、有一T型接线器,设话音存储器有256个单元,现要进行时隙Ts2→TS60,试在?处填入适当内容。
分下列两种情况做:⑴话音存储器顺序写入,控制读出。
⑵话音存储器顺序读出,控制写入。
11、用图表示T-S-T网络双向通路的建立。
设每线的复用度为1024，A方为入线20的Ts60，B 方为入线5的Ts12，内部时隙选用Ts300（A→B），采用反相法。
12、模拟用户线接口电路的功能是什么？画出其接口电路的功能框图。
13、说明数字用户线接口电路的基本功能，指出ISDN数字用户接口（2B+D）的含义及其传输速率？14、说明数字信号发生器的工作原理。
试计算产生1280+1800Hz的数字多频信号所需只读存储器的容量。
15、程控交换系统的控制部件中双处理机配置有哪几种方式?各有何特点？16、什么是呼叫处理能力？某处理机执行一条指令的平均时间为1微秒，处理一次呼叫平均所需执行指令条数为20000条，处理机忙时利用率为0.8，固定开销为0.2，求该处理机的呼叫处理能力为多少BHCA？17、用户扫描时，设SCN为本次扫描值，LL为前次扫描值，1表示回路断开，0表示回路闭合，写出检测摘机和挂机的逻辑运算式。
复习提纲-现代交换技术
通信的目的：实现信息的传递与处理。
通信系统组成1）终端。
2）传输媒介。
3）信息转接设备。
1.1 1.1 通信网与交换通信网与交换交换机一般都具有用户接口和中继接口，分别对应用户线和中继线。
主要作用：1）一方面将来自终端或其它交换机的各种传输信号转换成统一的交换机内部工作信号，并按信号的性质分别将予以规范化的信令传送给控制模块，将用户消息传送给互连网络，以便控制模块或互连网络进行处理或接续2）另一方面是将来自于交换机的信令或用户消息转换成适合用户线或中继线传输的信号并通过这些线路发送出去。
针对处理的信号性质、不同类型的交换机所具有的接口技术也不完全相同。
一、接口技术1.2 1.2 通信交换的基本技术通信交换的基本技术交换机一般都具有互连网络（或称交换网络），任务是实现任一入线与任一出线之间信号的接续互连。
互连技术主要包括：（1）拓扑结构交换网络都具有一定的拓扑结构。
对于不同的交换机，其交换网络的拓扑结构要依据交换方式、服务质量等因素来确定。
拓扑结构可分为时分结构、空分结构、时空分混合结构等。
（2）选路策略对于具有多级空分拓扑结构的交换网络，一入端和一出端之间在该网络内部可能存在多条并行通路，所以也需要为一个呼叫请求选择一条合适的通路。
二、互连技术1.2 1.2 通信交换的基本技术通信交换的基本技术（3）控制机理控制机理是泛指完成选路完成后还必须对交换网络进行的一些控制，以使交换网络能正常而有效的工作。
（4）阻塞特性阻塞特性反映了在呼叫建立或用户信息传送时，由于交换网络的拥塞而遭受损失的现象。
不同角度划分：1）连接阻塞和传送阻塞.2）有阻塞与无阻塞其中，无阻塞交换网络又可分为严格无阻塞、可重排无阻塞及广义无阻塞三种网络。
……二、互连技术1.2 1.2 通信交换的基本技术通信交换的基本技术任何通信网的正常通信都必须有信令来控制。
在交换式通信网络中，要使终端、交换机和传输系统协同运行，要实现任意用户之间的呼叫连接并完成交换功能，以及要维持网络本身的正常运行，都必须在信令的控制下有条不紊地进行。
现代交换技术与通信网复习要点
现代交换技术与通信网复习要点一、交换技术基础知识：1.交换技术的定义和分类：电路交换、报文交换和分组交换。
2.交换网络的基本组成和功能：交换节点、传输介质、控制信令等。
3.交换方式和交换技术的发展历程：模拟交换、数字交换、IP交换等。
二、分组交换技术：1.分组交换的基本原理和特点：分组的组成、传输和交换过程。
2.分组交换的网络结构：存储转发交换和直通交换。
3.路由算法和路由器：距离向量算法、链路状态算法和自治系统间的路由选择等。
4.虚电路和无连接的网络服务：基于虚电路的X.25网络和基于无连接的IP网络。
三、宽带交换技术：1.宽带ATM交换技术：异步传输模式的基本概念、ATM分组结构和ATM交换网络的体系结构等。
2.MPLS交换技术：多协议标记交换的基本原理、标记的作用和MPLS 交换的过程等。
3.波分复用交换技术：波分复用的原理和优点、光交叉连接技术和光开关技术等。
四、包交换网络：1.以太网技术：以太网的发展历程、以太网的帧结构和MAC地址等。
2.无线局域网技术：IEEE802.11标准、无线局域网的组网方式和安全性等。
3.虚拟专用网技术：虚拟专用网的构成和特点、虚拟专用网的实现和应用等。
五、通信网的安全与管理：1.通信网络的安全需求和威胁分析：通信网络的攻击手段、网络安全的目标和原则等。
2.通信网络的安全技术：防火墙、入侵检测与防范、访问控制等。
3.通信网络的管理技术：网络监控与故障诊断、性能管理和配置管理等。
总结起来，复习现代交换技术与通信网络的要点包括交换技术基础知识、分组交换技术、宽带交换技术、包交换网络以及通信网的安全与管理等方面内容。
武汉理工大学现代交换技术各章知识点
第1章交换概念1.信网中为什么要引入交换功能?为实现多个在通终端之间的通信,引入交换节点.各个用户终端不在是两两互连 , 而是分别精油一条通信线路连接到交换节点上,在通信网中,交换就是通信的源和目的终端之间建立通信信道,实现通信信息传送的过程引入交换节点后, 用户终端只需要一对线与交换机相连,接生线路投资,组网灵活.2. 构成通信网的三要素是 :交换设备. 传输设备 , 用户终端.3. 目前通信网中存在的交换方式有哪几种?分别属于哪种传送模式?电路交换.多速率电路交换.快速电路交换. 分组交换.帧交换. 帧中继.ATM交换.IP交换.光交换.软交换.电路交换. 多速率电路交换 .快速电路交换. 属于电路传送模式, 分组交换 .帧交换. 帧中继/属于分组传送模式 ATM交换属于异步传送模式4.电路传送模式.分组传送模式,和异步传送模式的特点是什么? (1)信息传送的最小单元是时隙(2)面向连接的工作方式(3)同步时分复用(4)信息传送无差错控制(5)信息具有透明性(6)基于呼叫损失的流量控制分组特点: (1)面向连接的工作方式的特点(2)无连接的工作方式特点(3)统计时分复用(4)信息传送有差错控制(5)信息传送不具有透明性(6)基于呼叫延迟的流量控制异步传送特点: (1)固定长度单元的信元和简化的信头(2)采用了异步时分复用方式(3)采用了面向连接的工作方式5.电路交换. 分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式,它们有何异同?相同点:都具有连接建立数据传送和链路拆除三个阶段. 不同; 电路交换的面向连接的工作方式是一条物理连接通路.而虚电路方式以及ATM交换方式都属于逻辑连接.6.同步时分复用和异步时分复用的特点是什么?同步时分复用的基本原理是把时间划分为等长的基本单位,一般称为帧,没帧再划分为更小单位叫时隙.对每一条同步时分复用的告诉数字信道,采用这种时间分割的方法.依据数字信号在每一帧的时间位置来确定它是第几路子信道.这些子信道又可以称为位置化信道.通过时间位置来识别每路信道异步时分复用是采用动态分配带宽的,各路通信按需使用. 异步时分复用将时间划分为等长的时间片,用于传送固定长度的信元.异步时分是依据信头标志X.Y.Z.来区别哪路通信信元，而不是靠时间位置来识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换技术复习题题型：选择题、简答题、计算画图题。
第一章交换概论1、交换技术经历了哪几个发展阶段？最早的“自动交换机”是在1892年11月3日投入使用的，那是美国人史端乔发明的步进制自动电话交换机。
电话的发明家是英国人亚历山大·贝尔。
2、构成通信网的三个必不可少的要素是什么？通信网是由用户终端设备、传输设备和交换设备组成。
它由交换设备完成接续，使网内任一用户可与其他用户通信。
3、请阐述交换机在通信网中完成的功能有哪些？答：（1）接入功能：完成用户业务的集中和接入，通常由各类用户接口和中继接口完成；（2）交换功能：指信息从通信设备的一个端口进入，从另一个端口输出。
这一功能通常由交换模块或交换网络完成;（3）信令功能：负责呼叫控制及连接的建立、监视、释放等；（4）其它控制功能：包括路由信息的更新和维护、计费、话务统计、维护管理等。
4、电路传送模式、分组传送模式和ATM传送模式的特点是什么？电路交换（Circuit Switching，CS）是指固定分配带宽（传送通路），连接建立后，即使无信息传送也占用电路的一种交换方式。
电路交换的最小单位是时隙。
PSTN中采用电路交换。
5、比较电路交换、分组交换的主要特点。
答：（1）电路交换：独占时隙，同步时分，位置化信道，面向连接；（2）分组交换：采用包交换方式，分组包长度可变，异步时分，标志化信道；6、电路交换系统有哪些特点？答：1）电路交换是面向连接的交换技术。
2）电路交换采用静态复用、预分配带宽并独占通信资源的方式。
3）电路交换是一种实时交换，适用于对实时性要求高的通信业务。
7、分组交换的主要优点是：第一，为用户提供了在不同速率、不同代码、不同同步方式、不同通信控制协议的终端之间能够相互通信的灵活的通信环境；第二，采用逐段链路的差错控制和流量控制，出现差错可以重发，提高了传送质量和可靠性；第三，利用线路动态分配，使得在一条物理线对可以同时提供多条信息通路。
8、分组交换可提供虚电路（Virtual Circuit，VC）和数据报（Datagram，DG）两种服务方式。
数据报方式的每个分组头要包含详细的目的地址，而虚电路方式由于预先已建立逻辑连接，分组头中只要含有对应于所建立的虚电路的逻辑信道标识即可。
9、比较电路交换、分组交换和ATM 交换方式的主要特点。
答：①电路交换：信息传送的最小单位是时隙；面向连接的工作方式（物理连接）；同步时分复用（固定分配带宽）；信息传送无差错控制；信息具有透明性；基于呼叫损失制的流量控制。
②分组交换：信息传送的最小单位是分组；面向连接（逻辑连接）和无连接两种工作方式；统计时分复用（动态分配带宽）；信息传送有差错控制；信息传送具有不透明性；基于呼叫延迟制的流量控制③ATM 交换：采用包交换方式，分组包长度定长为48+5 字节，异步时分，标志化信道，面向连接。
10、PCM帧结构。
某用户占用PCM30/32路系统的TS12路，则其信令位出现在一复帧的第（F12）帧的第（TS16）时隙的（前）四位。
11、同步时分复用和异步时分复用的特点是什么？两者的区别是什么？同步时分多路复用技术: (STDM，Synchronization Time-Division Multiplexing）这种技术按照信号的路数划分时间片，每一路信号具有相同大小的时间片。
时间片轮流分配给每路信号，该路信号在时间片使用完毕以后要停止通信，并把物理信道让给下一路信号使用。
当其他各路信号把分配到的时间片都使用完以后，该路信号再次取得时间片进行数据传输。
这种方法叫做同步时分多路复用技术。
同步时分多路复用技术优点是控制简单，实现起来容易。
缺点是如果某路信号没有足够多的数据，不能有效地使用它的时间片，则造成资源的浪费；而有大量数据要发送的信道又由于没有足够多的时间片可利用，所以要拖很长一段的时间，降低了设备的利用效率。
异步时分多路复用技术: （A TDM，Asynchronism Time-Division Multiplexing）异步时分多路复用技术，也叫做统计时分多路复用技术（STDM，Statistic Time-Division Multiplexing）。
指的是将用户的数据划分为一个个数据单元，不同用户的数据单元仍按照时分的方式来共享信道；但是不再使用物理特性来标识不同用户，而是使用数据单元中的若干比特，也就是使用逻辑的方式来标识用户。
这种方法提高了设备利用率，但是技术复杂性也比较高，所以这种方法主要应用于高速远程通信过程中，例如，异步传输模式ATM。
第二章交换网络1、构成交换网络的最小单元是什么？交换的基本功能是在任意的入线和出线之间建立连接。
在交换系统中完成这一基本功能的部件就是交换网络，它是交换系统的核心。
交换网络是由若干个交换单元按照一定的拓扑结构和控制方式构成的。
交换网络的三个基本要素是：交换单元、不同交换单元间的拓扑连接和控制方式。
交换单元是构成交换网络的最基本的部件。
交换网络有：空分、时分/数字、模拟2、数字交换单元的工作原理是怎样的？1）开关阵列与空间交换单元：空间交换单元也称为空间接线器（Space Switch），简称为S单元或S接线器，用来实现多个输入复用线与多个输出复用线之间的空间交换，而不改变其时隙位置。
2）共享存储器型的交换单元——时间交换单元：输入控制、输出控制时间交换单元也称为时间接线器（Time Switch），简称为T单元或T接线器，用来实现时隙交换功能。
所谓时隙交换是指入线上各个时隙的内容要按照交换连接的需要，分别在出线上的不同时隙位置输出。
T接线器主要由话音存储器（SM:Speech Memory）和控制存储器(CM:Control memory)构成。
3）共享总线型的交换单元——数字交换单元3、什么是多级交换网络？如果一个交换网络中的交换单元可以分为N级，顺序命名为第1,2,…,N级，并且满足：所有入线都只与第1级交换单元连接；所有第1级交换单元都只与入线和第2级交换单元连接；所有第2级交换单元都只与第1级和第3级交换单元连接；依此类推，所有第N级交换单元都只与第N-1级和出线连接；则称这样的交换网络为多级交换网络，或N级交换网络。
4、什么是严格无阻塞网络、可重排无阻塞网络、广义无阻塞网络？见PPT5、已知一个T-S-T数字交换网络，每个T接线器完成一条PCM上的512个时隙之间的交换，初级T 接线器为输出控制方式，次级T接线器为输入控制方式，S接线器为输入控制方式，其交叉点矩阵为8X8型。
试画图说明PCM1的TS8 和PCM7的TS31的交换（内部时隙为TS15并采用对偶原理）。
6、某T-S-T网络，其输入/输出端HW线各有两条，每条复用度为32，已知用户A占HW1的TS5，用户B占HW2的TS22，A→B的内部时隙为TS29。
试画出T-S-T网络，完成A与B信号的双向交换，并简要说明该交换过程。
设，输入T为输出控制方式，S为输出控制方式，T为输入控制方式。
（提示：用半帧法确定B→A的内部时隙）答：T-S-T网络如下图所示：HW1HW1'HW2'初级T 接线器（输出控制）S 接线器（输出控制）次级T 接线器（输入控制）首先由处理机在内部寻找空闲时隙，根据题设找到TS29时隙，就在CMA1的29号单元写入5，在CMB2的29号单元写入22，在CMC2的29号单元写入1，这样从A 到B 的转发表就构造完成了。
以后HW1上每一帧的TS5时隙输入的话音信息都写入SMA1的5号单元，并在内部的ITS29时隙读出，后经过S 接线器，于TS29时隙写入SMB2的22号单元，于TS22时隙读出，这样就完成了从A 到B 的交换。
根据反向法可以确定从B 到A 的交换，利用的内部时隙为ITS13。
在CMA2的13号单元写入22，在CMB1的13号单元写入5，在CMC1的13号单元写入2，这样从B 到A 的转发表就构造完成了。
以后HW2上每一帧的TS22时隙输入的话音信息都写入SMA2的22号单元，并在内部的ITS13时隙读出，后经过S 接线器，于ITS13时隙写入SMB1的5号单元，于TS5时隙读出，这样就完成了从B 到A 的交换。
第三章 程控数字电话交换系统与电话通信1、程控交换系统是由哪些部分组成的？各组成部分完成的功能是什么？基本组成：话路系统和控制系统，话路系统由用户级，远端用户级，数字交换网络，各种中继接口，信号部件等组成。
控制系统由电话外设控制级，呼叫处理控制级和维护测试级组成。
2、请说明数字程控交换机的模拟用户电路的基本功能。
答：用户电路的BORSCHT 七大功能：馈电；过压保护；振铃控制；监视；编译码和滤波；混合电路；测试。
3、数字程控交换机的数字中继电路的基本功能。
答：码型变换；时钟提取；帧同步；复帧同步；帧定位；提取插入信号；检测告警处理。
4、程控交换机的控制系统的冗余配置方式有哪些？对每种方式作简单说明。
答：冗余配置一般有两种形式：一是双机配置，一是多机配置。
双机配置有三种形式：同步方式，主备用方式，话务分担方式。
多机配置：N+1备份，N+m备份。
5、什么是集中控制？什么是分散控制？各有什么优缺点？答：集中控制是指处理机可以对交换系统内的所有功能及资源实施统一控制。
其特点为控制关系简单，处理机间通信接口简单，但单个处理机上的应用软件复杂庞大，一但处理机系统出现故障，整个控制系统失效，可靠性较低。
分散控制是指对交换机所有功能的完成和资源使用的控制由多个处理机分担完成的，及每个处理机只完成交换机的部分功能及控制部分资源。
分散控制又分为全分散控制(其特点是所有处理机处于同一级别，单个处理机上应用软件及较为简单，某个或某些处理机故障不会导致整个控制系统失效，但各处理机之间的通信接口复杂)和分级分散控制（处理机之间是分等级的，高级别处理机控制低级别处理机，其他性能处于集中控制和全分散控制间）。
6、程控交换机软件系统的组成及各部分完成的功能是什么？答：系统软件（操作系统：交换机硬件与应用软件的接口）和应用软件（呼叫处理软件：呼叫连接的建立与释放以及业务流程的控制、OAM操作维护软件、数据库系统）。
7、程控交换机操作系统的特点是什么？8、某处理机忙时用于呼叫处理的时间开销平均为0.85，固有开销为0.29，处理一个呼叫平均开销需要32ms，试估算BHCA。
解：t=0.85, a=0.29, b=32ms，根据t=a+bN知0.85=0.29+（0.032/3600）*N则N=63000次/h9、在程控交换系统中，可按照紧急性和实时性要求的不同将任务分为三种，不同级别的任务调度与处理如下图所示，请对该图做出解释。
答：在无故障级任务时，时钟中断到来时处理机会优先执行周期级任务，周期级任务执行完毕后执行基本级任务，基本级任务处理完毕后，处理机暂停。
