以太网单板应用简介
OptiX NG-SDH以太网单板L2Switch概述
OptiX NG-SDH以太网单板L2Switch概述
1.概念
NG-SDH产品R6版本的以太网单板N1EMS4/N1EGS4支持EPLAN业务，即二层交换机功能。
可以采用VB/VB-VLAN两种隔离机制，不同隔离域之间的数据完全隔离。
单板根据接收数据中的源MAC地址动态维护地址转发表，根据地址转发表的内容进行转发。
此外，还支持静态转发表、黑名单、VLAN内MAC地址个数限制等功能。
2.原理
网桥的功能是接收网段上的所有数据帧，并利用接收数据帧中的源MAC地址来建立MAC地址表。
当网桥上挂接的端口收到报文时，网桥会在MAC地址表中查找数据帧中的目的MAC地址，如果找到就将该数据帧发送到相应的端口，如果找不到，就向所有的端口发送。
如果数据帧的目的MAC地址所在端口与该数据帧的接收端口相同，网桥不对该数据帧进行任何处理，同时网桥会向所有端口转发广播帧和多播帧；
EMS4单板支持按照VB和VB-VLAN隔离的两种网桥方式。
按照VB-VLAN隔离就是所谓的IVL，称之为虚网桥；按照VB隔离的网桥就是SVL，称之为纯网桥。
对于IVL模式而言，在EMS4单板中是根据VB-VLAN来划分的，每个VB-VLAN对应一个独立的学习/转发域，不同的VB-VLAN相互之间不产生影响。
图1.VB-VLAN划分
对于SVL模式，EMS4单板是根据VB来划分的，每个VB对应一个学习/转发域，不同的VB相互之间不产生影响。
3.背景
传统的以太网在主机数目较多的情况下，由于冲突严重和广播泛滥等原因，会导致网络的整体性能显著下降。
通过网桥的隔离，这种冲突和广播泛滥情况得到了很好的解决。
图2.VB-VLAN。
以太网板说明
以太网板功能介绍本NE64调试板可以实现“Web Server”以及“串口－以太网口数据转换”功能。
具体分别介绍。
一、以太网板实现Web Server功能1．连接说明：用普通网线连接NE64板和Hub，注意：采用普通网线连接，如果用交叉网线连接PC和NE64板则无法实现该功能）；然后给NE64板通电5V，这时会发现NE64板的RJ45头处的黄灯会亮，说明连接到了网上。
2．功能说明：程序可以实现Web Server功能，在IE地址栏内输入单片机的IP地址 //192.168.2.3 ，即可打开设定在NE64中的网页。
3．详细介绍：①首先需要把程序下载到NE64目标板中。
下载该程序需要安装破解版的CW版本，公司提供的破解CW3.0是免费赠送，CW3.1是有偿提供。
（具体说明可以参考光盘上的“TBDM指南.pdf”文档，在文档后部有详细的该部分说明）②首先安装破解版的CW软件。
③安装CW4.6版本，然后在CW3.X下面编译，然后调用CW4.6的Hiwave进行链接下载即可。
（详细设置请参看光盘上的“TBDM 指南.pdf”文档）④编译下载该程序，即可把程序下载到NE64单片机中。
（程序地址在：“NE64OpenTCPforCW31_090104g”文件夹－“NE64_OpenTCP”文件夹－“NE64_OpenTCP.mcp”工程）。
注意：如果编译或链接或下载不通过，可能是没有装NE64的补丁程序或者USB－Multilink仿真器的驱动程序，这时可安装补丁程序（光盘上的“CW12_V3_1_NE64_SP.exe”和USB驱动）即可（一般情况下如果安装了CW4.6版本，系统会自动支持，而不需要安装上面说到的驱动补丁）。
注意安装路径要安装在CW3.X 目录下面。
⑤单片机中设定的IP地址为：192.168.2.3 ，网关：192.168.2.1，广播地址：192.168.2.255。
因此要测试Web Server 的功能，要把PC的IP地址改为和单片机在一个网段内；⑥用普通网线连接单片机（注意：必须用普通网线连接单片机和Hub，如果用交叉网线连接单片机和PC则不会实现Web Server 功能）；⑦打开IE，在地址栏内输入 //192.168.2.3 ，则会弹出相应的网页。

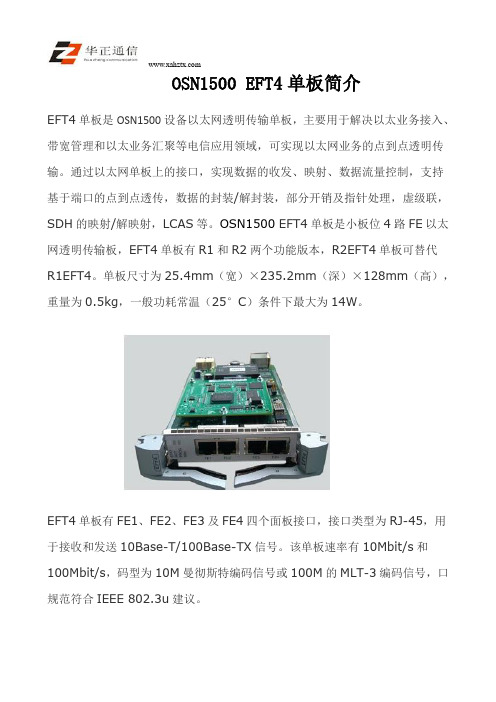

OSN1500 EFT4单板简介
OSN1500 EFT4单板简介EFT4单板是OSN1500设备以太网透明传输单板，主要用于解决以太业务接入、带宽管理和以太业务汇聚等电信应用领域，可实现以太网业务的点到点透明传输。
通过以太网单板上的接口，实现数据的收发、映射、数据流量控制，支持基于端口的点到点透传，数据的封装/解封装，部分开销及指针处理，虚级联，SDH的映射/解映射，LCAS等。
OSN1500 EFT4单板是小板位4路FE以太网透明传输板，EFT4单板有R1和R2两个功能版本，R2EFT4单板可替代R1EFT4。
单板尺寸为25.4mm（宽）×235.2mm（深）×128mm（高），重量为0.5kg，一般功耗常温（25°C）条件下最大为14W。
EFT4单板有FE1、FE2、FE3及FE4四个面板接口，接口类型为RJ-45，用于接收和发送10Base-T/100Base-TX信号。
该单板速率有10Mbit/s和100Mbit/s，码型为10M曼彻斯特编码信号或100M的MLT-3编码信号，口规范符合IEEE 802.3u建议。
通过U2000网管EFT4单板可配置LCAS、LPT、测试帧等多种以太网功能及设置其主要参数包括工作模式、LCAS使能、最大帧长度及映射协议。
OSN1500单板EFT4可以插在OSN1500A子架的slot2、slot3、slot12、slot13、slot6～slot9，带宽622Mbit/s；插在OSN1500B子架的slot1～slot3、slot11～slot13、slot6～slot9，带宽622Mbit/s。
注意：OSN2500设备EFT4单板上没有用于单板设置的拨码和跳线。
单板的扣板上有且只有一个按键开关，但此按键开关是复位开关。
单板在正常工作时，不要按此按键，否则会造成单板的硬复位，可能会导致SDH设备业务丢失。

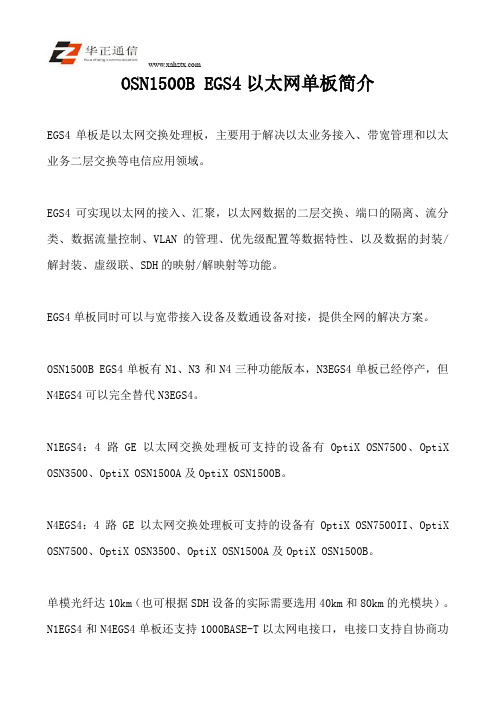

OSN1500B EGS4以太网单板简介
OSN1500B EGS4以太网单板简介EGS4单板是以太网交换处理板，主要用于解决以太业务接入、带宽管理和以太业务二层交换等电信应用领域。
EGS4可实现以太网的接入、汇聚，以太网数据的二层交换、端口的隔离、流分类、数据流量控制、VLAN的管理、优先级配置等数据特性、以及数据的封装/解封装、虚级联、SDH的映射/解映射等功能。
EGS4单板同时可以与宽带接入设备及数通设备对接，提供全网的解决方案。
OSN1500B EGS4单板有N1、N3和N4三种功能版本，N3EGS4单板已经停产，但N4EGS4可以完全替代N3EGS4。
N1EGS4：4路GE以太网交换处理板可支持的设备有OptiX OSN7500、OptiX OSN3500、OptiX OSN1500A及OptiX OSN1500B。
N4EGS4：4路GE以太网交换处理板可支持的设备有OptiX OSN7500II、OptiX OSN7500、OptiX OSN3500、OptiX OSN1500A及OptiX OSN1500B。
单模光纤达10km（也可根据SDH设备的实际需要选用40km和80km的光模块）。
N1EGS4和N4EGS4单板还支持1000BASE-T以太网电接口，电接口支持自协商功能，其中N1EGS4支持1000M自协商速率，N4EGS4支持10M、100M或1000M自协商速率。
采用可插拔的SFP电接口，传输距离最远可达100m。
OSN1500B以太网处理板EGS4的基本功能是处理4路GE业务，其接口类型支持1000BASE-SX/LX/ZX/VX以太网光接口，支持自协商功能，满足IEEE 802.3z标准。
采用可插拔的SFP光接口，多模光纤传输距离最远可达550m。
U2000中以太网业务的单板知识和故障处理
如果VLAN ID相同，剥离VLAN ID，
反之则透传
业务概述
EPL: 以太网私有专线业务
EPLAN: 以太网私有局域网业务 EVPL: 以太网虚拟专线业务 EVPLAN: 以太网虚拟局域网业务
请参阅: G.8010/Y.1306 (G.ethna)
G.8011 (G.ethsrv)
G.8012.1 (G.eota.1)
以太网单板特性
LCAS（链路容量调整规程） LPT（链路状态穿通） CAR （承诺接入速率）
EFT8A 622 Mbit/s
自身实现8路电口以太网信 号接入；
配合出线板
无
配合ETF8实现16路电口以 太网信号接入；
配合EFF8实现8路光口以太 网信号、8路电口以太网信 号接入；
EFT8A不支持接口板出线。 EPL
无
支持业务类型 业务帧格式 封装格式
Ethernet II、IEEE 802.3，IEEE 802.1qTAG，支持64Byte～9600Byte帧长，支持 9600字节长Jumbo帧 HDLC/LAPS/GFP-F
支持业务类型
EVPL, EVPLAN Ethernet II、IEEE 802.3、IEEE 802.1qTAG ，支持64Byte～9600Byte帧长，支持 9600字节长Jumbo帧 GFP-F
业务帧格式
封装格式
以太网RPR特性单板外形
EM R0 STAT ACT PROG SRV LINK ACT
物理接口
以太网电接口（RJ-45） ，最远传送距离100米 以太网光接口（LC），多模光纤最远传输距离达2km，单模光纤达15km
OptiX OSN7500以太网EMS4、EGS4、EGS2单板功能特性
OptiX OSN7500以太网EMS4、EGS4、EGS2单板功能特性OptiX OSN7500以太网EMS4、EGS4、EGS2单板的功能特性如下表2所示表2 EMS4、EGS4、EGS2单板功能列表特性单板N1EMS4 N1EGS4、N3EGS4 N2EGS2接口4×GE+16×FE 4×GE 2×GE接口类型1000Base-SX、1000Base-LX、1000Base-ZX、10Base-T、100Base-TX、100Base-FX 1000Base-SX、1000Base-LX、1000Base-ZX1000Base-SX，1000Base-LX，1000Base-ZX配合出线板不使用出线板时支持4GE，使用N1ETF8或N1EFF8作为出线板时，支持4 GE+16FE。
无无需出线板业务帧格式Ethernet II、IEEE 802.3、IEEE 802.1q/pJUMBO 帧支持9216字节最大上行带宽16 VC-4映射方式VC-12、VC-3、VC-4、VC-12-xv（x≤63）、VC-3-xv（x≤24）、VC-4-xv（x≤8）VC-12、VC-3、VC-12-xv（x ≤63）、VC-3-xv（x≤12）VCTRUNK数量64 48EPL 支持EVPL 支持基于VLAN和QinQ的EVPL业务支持EPLAN 支持EVPLAN 不支持支持静态MPLS 不支持支持MartinioE标签表2 EMS4、EGS4、EGS2单板功能列表特性单板N1EMS4 N1EGS4、N3EGS4 N2EGS2满足IEEE 802.1q/p VLAN 支持VLAN和QinQ。
支持满足IEEE 802.1q/p的VLAN标签的添加、删除和交换RSTP 支持组播侦听(IGMP Snooping) 支持封装格式GFP-F、LAPS、HDLC GFPLPT 支持LCAS ITU-T G.7042CAR 支持，粒度为64kbit/sQoS流分类支持PORT流和PORT+VLAN流支持PORT、PORT+VLAN、PORT+VLAN+优先级CoS 支持Shaping 支持流控基于GE/FE端口的IEEE 802.3X流控IEEE 802.3X以太网性能监视支持以太网OAM 支持测试帧支持链路聚合支持手工链路聚合和静态链路聚合支持手工链路聚合。
3_ MSTP以太网业务单板及应用
Copyright ©2006 Huawei Technologies Co., Ltd. All rights reserved.培训目标l学完本课程后，您应该能：p描述NG-SDH系列以太网单板的类型和基本特性；p阐述NG-SDH系列以太网单板的应用方法。
目录1.以太网单板特性介绍2.以太网单板介绍3.以太网单板保护及应用l以太网单板特性介绍p1.1 以太网基本术语p1.2 以太网单板特性介绍目录以太网基本术语l物理端口p单板外部以太网物理接口，亦称作客户侧接口或用户侧接口，目前常用接口为10M, FE, GE。
l VC Trunkp Virtual Container Trunk ，VC Trunk是通过VC 容器实现的传送通道，可以用连续级联技术实现，也可以用虚级联技术实现，虚级联技术将几个虚级联的VC看成一个传送通道。
以太网基本术语－VBVB3PORTVCGlVB: Virtual bridge ，虚拟二层交换机，具有二层交换特性的单板可通过VB 来体现。
每块数据单板中可以配置N 个VB ，每个VB 包含M 个LP ，且各个VB 之间的数据是隔离的；lLP: Logical Port ，逻辑端口。
LP 端口可以理解为每个VB 的端口。
EPL: 以太网私有专线业务EPLAN: 以太网私有局域网业务EVPL: 以太网虚拟专线业务EVPLAN: 以太网虚拟局域网业务请参阅: G.8010/Y.1306 (G.ethna)G.8011 (G.ethsrv)G.8012.1 (G.eota.1)业务概述l LCAS （链路容量调整规程）l LPT （链路状态穿通）l CAR （承诺接入速率）l MPLS （多协议标签交换）l IGMP SNOOPING （组播）lSTP&RSTP （生成树协议）以太网单板特性LCAS －链路容量调整规程l 可以动态的调整（增、删、改）业务带宽，而不会影响原有业务的可用性；l 屏蔽失效物理通道，避免单一物理通道失效而导致业务中断；l 检测失效成员恢复后，自动增加容量；lLCAS 是一种链路容量调整方法，是对虚级联技术的一种扩充，增强了虚级联的健壮性。
OptiX OSN产品以太网单板介绍
EMS4/EGS4系列以太网单板 是以太网单板的增强型，可以实
现高密度端口的以太网业务透明传输和汇聚，支持二层交换功能；
OSN产品以太网单板类型
EFGT系列以太网单板介绍
特性描述 发布版本
2路千兆以太网(GE)透明传输单板； OSN1500/2500/3500 V1R2C01 OSN7500V1R1C01 8/16路快速以太网(FE)透明传输单板；OSN1500/2500/3500 V1R3 C01 OSN7500V1R1C01
SSN1EFT8A和SSN1EFT8主要的区别是SSN1EFT8A不支持出线板，在 OSN7500上支持的可插槽位比较多；SSN1EFT8在OSN7500设备上支持 的槽位是slot 1～3、17～18，SSN1EFT8支持的是Slot 1～8、11～18、 26～31 ；
【业务类型】
透明传输业务（纯EPL业务）
FE4
背板带宽1.25G（8个VC4），可支持带宽自适应；
VC3/VC12映射颗粒的虚级联带宽绑定； 封装协议支持GFP/LAPS/HDLC，推荐使用GFP封装方式； 以太网端口支持全双工模式下 IEEE 802.3x 流控功能； 支持9600字节长Jumbo帧； 支持测试帧和以太网端口RMON等维护功能；
Vctrunk 绑定也是分三组，如Vctrunk1或Vctrunk2可绑定1~16中的任意不超
过8个的VC4； SSJ2EGT6支持测试帧功能，也是用GFP管理帧实现； SSJ2EGT6在功能上完全覆盖已经停产的SSJ1GE06;SSJ2EGT6作为SSJ1GE06 备板时，直接更换即可，此时单板仍然当作GE06使用，网管主机显示仍然为 GE06，无需升级网管和主机；
OptiX NG-SDH以太网单板IGMP概述
OptiX NG-SDH以太网单板IGMP概述1.概念IGMP协议（互连网组管理协议），通过该协议，在网络中可以创建组播组，从而实现组播业务只传送到指定的组内，达到增强效率，控制网络流量，减少服务器和CPU负载的目的。
2.背景传统的IP通信有两种方式：第一种是在一台源IP主机和一台目的IP主机之间进行即单播Unicast。
第二种是在一台源IP主机和网络中所有其它的IP主机之间进行即广播broadcast。
如果要将信息发送给网络中的多个主机而非所有主机则要么采用广播方式，要么由源主机分别向网络中的多台目标主机以单播方式发送IP包，采用广播方式实现时不仅会将信息发送给不需要的主机而浪费带宽，也可能由于路由回环引起严重的广播风暴。
采用单播方式实现时，由于IP包的重复发送会白白浪费掉大量带宽，也增加了服务器的负载。
而组播技术的出现就是为了解决单点发送到多点接收的问题。
3.应用场景IP IGMP协议为三层（网络层）协议，目前光网络的数据单板只支持二层的组播功能－IGMP Snooping。
IGMP Snooping技术是为了增强二层交换设备的组播管理能力，同样也可以应用于在光网络具有二层交换能力的数据业务板上。
为了简要描述清楚IGMP Snooping的应用环境，下图用一交换机代替光网络具有二层交换能力的数据业务板。
图1 IGMP应用场景图不支持IGMP Snooping功能的二层交换机会将多播MAC地址作为广播地址来处理，因此有多播MAC地址的数据帧会被广播到交换机的每个端口。
在接收端未知的情况下，这样做是合适的；但对于组播业务，交换机仍向非组播组成员发送报文，会导致交换机和主机带宽的浪费。
IGMP Snooping技术便是用来解决上述问题。
交换机上的IGMP Snooping通过侦听组播管理路由器与主机之间的IGMP协议报文实现动态学习路由器端口、组播组以及组播成员，组播报文就只能在指定的内传送，从而避免组播报文在二层交换机中进行广播。
OptiX SDH光网络以太网数据单板特性介绍
什么是MSTP的以太网特性单板？ 的以太网特性单板？ 什么是 的以太网特性单板
) :18pt
能够完成以太网业务的接入、处理和传送的单板， 能够完成以太网业务的接入、处理和传送的单板，过程中保证以太网 数据的透明性，包括以太网的 标识等的透明传送。 数据的透明性，包括以太网的MAC帧、VLAN标识等的透明传送。 帧 标识等的透明传送
Page 17
ET1V1系列单板特性
ET1V1系列单板的主要特性如下： 系列单板的主要特性如下： 系列单板的主要特性如下 电口均支持自协商/10MFULL/10MHALF/100MFULL/100MHALF五种模 式设置，光口仅支持100MFULL固定模式； 使用ML-PPP封装协议进行以太网数据封装； 封装颗粒仅为VC12，而实际上其容器为E1； 系统侧带宽为48*VC12，可以绑定到16个MP中；
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 4
以太网单板完成的功能
以 太 网 接 口
) :18pt
二 层 交 换
封 装
交 叉 连 接
复 用 段 开 销 处 理
再 生 段 开 销 处 理
STM-N N
二层交换功能可选，如果实现以太环网， 需要在二层交换后增加RPR处理部分。
Page 12
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
小结
本节我们主要学习了： 本节我们主要学习了：
简单回顾了MSTP的原理实现和以太网 单板各个元素的含义及区别，元素的 概念需要搞清楚。
) :18pt
ITUT对业务的四种定义的含义及其他 组织对业务的定义。
