降低二次氧化温度制备高度有序阳极氧化铝模板

合集下载

恒电流密度法制备大孔径高度有序阳极氧化铝模板

3国家自然科学基金(50473012);青岛大学自然科学基金　高玉波:男,1981年生,硕士研究生　彭智:通讯作者,男,1964年生,博士,教授,博士生导师,从事铁电高分子材料和一维纳米材料研究　E 2mail :pengzhi @恒电流密度法制备大孔径高度有序阳极氧化铝模板3高玉波,彭　智,宋国君,马永为,佘希林,李建江(青岛大学化学化工学院,青岛266071) 摘要采用恒电流密度法,分别在草酸和磷酸的电解液中制备了阳极氧化铝模板(AAO ),借助扫描电镜(SEM )观察了膜的微观形貌,结合恒电压法制备的AAO 模板,研究了电解液、电流、电压等对膜的影响,并且探讨了恒电压和恒电流密度法的形成机理。

结果表明:利用恒电流密度法制得的模板孔径大约在80～200nm ,厚度在30～100μm ,并且孔径均匀,有序性好。

关键词恒电流密度　大孔径　高度有序　阳极氧化铝模板中图分类号:TB383Preparation of Highly Ordered Anodic Aluminum Oxide T emplate with Big PoreDiameter by Constant Current Density ProcessGAO Yubo ,PEN G Zhi ,SON G Guojun ,MA Y ongwei ,S H E Xilin ,L I Jianjiang(College of Chemistry and Chemical Engineering ,Qingdao University ,Qingdao 266071)Abstract Anodic aluminum oxide (AAO )is fabricated by constant current density process in oxalic acid andphosphoric acid electrolyte respectively.The morphology of AAO is investigated by scanning electron microscope (SEM ).Based on the AAO template which is fabricated by constant voltage process ,the affecting factors involved in template are concluded f rom solution ,current and voltage.Furthermore ,the mechanism of AAO template formed by constant voltage and constant current density is discussed.The results show that the template fabricated by constant current density process has highly ordered pores with diameters of 80～200nm and thickness of 30～100μm.K ey w ords constant current density ,big pore diameter ,highly ordered ,anodic aluminum oxide template 阳极氧化铝(AAO )的孔洞具有高度有序、孔径可调的优点,已经越来越广泛地应用于制备纳米材料。

阳极氧化铝模板(aao)的制备与应用研究

标题：深度探究阳极氧化铝模板（AAO）的制备与应用研究一、概述阳极氧化铝模板（AAO）是一种具有微孔结构的材料，由于其独特的性质在众多领域展现出了巨大的应用潜力。

本文将深入探讨AAO的制备方法和其在各个领域的应用研究。

二、AAO的制备方法1. 模板法制备模板法是制备AAO的常见方法，通过模板的作用，在铝基底上形成一定孔径和密度的孔洞结构。

该方法可以利用硬模板或软模板，如聚苯乙烯球和聚苯乙烯磺酸钠等，通过控制模板的大小和形状来调控AAO 的孔洞结构。

2. 自组装制备自组装是一种简单高效的AAO制备方法，通过表面张力和化学吸附等现象，使得前驱体在铝表面形成规整的排列。

随后进行阳极氧化处理，即可得到具有有序孔洞结构的AAO材料。

3. 氧化还原制备氧化还原法是将铝箔经过预处理后，在氧化液中进行氧化还原反应，从而形成具有孔洞结构的AAO材料。

这种方法制备的AAO具有高度可控性和规整性，能够满足一些特殊应用的需求。

三、AAO在材料科学中的应用研究1. 纳米材料制备AAO模板具有均匀、有序的孔洞结构，可以用作纳米材料的制备模板。

通过在孔洞中填充各类材料并去除模板，可以制备出具有规整结构和特殊性能的纳米材料，如纳米线、纳米颗粒等。

2. 光伏领域应用AAO的孔洞结构对光子在介质中的传播和反射具有一定影响，因此在太阳能电池、光子晶体和光子晶格方面具有重要应用潜力。

通过调控AAO的孔洞结构和尺寸，可以提高光电转换效率和光学性能。

3. 储能材料研究AAO的孔洞结构可以用于储存和传输离子或分子，因此在储能材料领域有着广泛的应用。

通过在孔洞中填充导电材料或特定离子，可以制备出具有高效储能性能的新型材料。

四、结语通过对AAO的制备方法和应用研究的探讨，我们可以看到AAO具有广阔的应用前景和重要的研究价值。

在未来的科研工作中，我们需要深入研究AAO在材料科学、光伏领域和储能材料等方面的应用，同时不断改进制备方法，以推动其在实际应用中发挥更大的作用。

恒流法制备不同孔径高度有序阳极氧化铝模板

ＡＡＯ模板法已经广泛应用于各种纳米线和纳米管的制备。如，ＳｅｉＡ．ａｄ等利用电沉积法在ＡＡＯ模板上
沉积了ＮｉＦ —Ｃ合金纳米线，．ｎ等［利用电沉积法在ＡＡＯ模板上沉积了高度有序的ＦＳ纳米线， — ｅｏＤＷａ３ｅ。ＪＪｏＬ利用多孔氧化铝模板合成了各种导电聚合物纳米管和纳米线，．ｎ．ｏ等４ＷＷａｇ等［利用ＡＡＯ模板分别５制备了Ｃ，，ｕ等纳米管。传统的ＡＡＯ模板制备方法源于１９ｏＮｉＣ９５年Ｈ．ｓｄ等［的工作，们首先将Ｍａｕａ６他高纯铝片电抛光，后在酸性电解液中进行第一次氧化。氧化过程中电压保持恒定，之氧化时间为１。氧０ｈ
局限性，采用恒电流密度氧化法，通过控制氧化电压的大小，来保持氧化电流密度的恒定，而保证了氧化过进程比较温和，氧化速度较为恒定，得到了不同孔径高度有序的ＡＡＯ模板。
１实验部分
１１仪器和试剂．

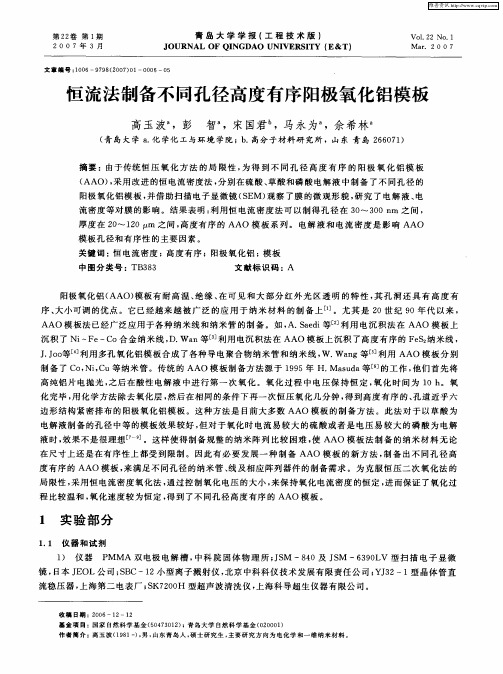

摘要：由于传统恒压氧化方法的局限性，得到不同孔径高度有序的阳极氧化铝模板为
（ＡＡＯ）采用改进的恒电流密度法，别在硫酸、酸和磷酸电解液中制备了不同孔径的，分草阳极氧化铝模板，并借助扫描电子显微镜（Ｅ）ＳＭ观察了膜的微观形貌，研究了电解液、电流密度等对膜的影响。结果表明：用恒电流密度法可以制得孔径在３～３０ａ之间，利００ｍ厚度在２＂１００－２ｍ之间，－￣高度有序的ＡＡＯ模板系列。电解液和电流密度是影响ＡＡＯ模板孔径和有序性的主要因素。关键词：恒电流密度；度有序；阳极氧化铝；板高模

多孔阳极氧化铝(PAA)模板制备方法的改进

多孔阳极氧化铝(PAA)模板制备方法的改进高明【摘要】通过改进制备方法成功制备出高度有序的多孔阳极氧化铝(porous anodic alumina,P从)模板.对称结构的电解池两侧容室使用等量的、相同浓度的稀硫酸电解液,能够同时对两片铝片接触电解液的面进行阳极氧化,更好的平衡了铝片两侧的压力,有利于提高所制备模板的有序度,同时提高了制备效率.【期刊名称】《机电产品开发与创新》【年(卷),期】2016(029)001【总页数】3页(P17-18,39)【关键词】多孔阳极氧化铝;阳极氧化;制备方法改进【作者】高明【作者单位】北京科技大学物理系,北京100083【正文语种】中文【中图分类】O646多孔阳极氧化铝（porous anodic alumina，PAA）模板因其规则有序的多孔结构以及良好的物理、化学稳定性［1］而在纳米线材料制备方面有广泛的应用［2～6］和重要的地位。

近年来针对PAA模板制备工艺的研究不断取得进步和突破，二次阳极氧化法［7，8］和压印法［9］在提高PAA模板的有序度方面做出了重要贡献，硬质氧化［10］有效提高了PAA模板的制备速率。

H型电解池因其对称结构而在制备有序PAA模板方面具有一定的优势，本文使用H型电解池作为反应装置并对以往的制备方法和过程加以改进，使制备工艺得到进一步优化。

本文采用二次阳极氧化法来制备PAA模板。

铝片进行阳极氧化反应时会在氧化面形成带有垂直于表面的孔洞的氧化铝膜，如图1所示，第一次阳极氧化初期形成的孔洞有序度较低，随着氧化时间的增加孔洞逐渐加深，孔洞最深处的有序度会逐渐提高，此时除去已经形成的氧化铝层，铝片表面会得到规则度较高的凹坑阵列，接着进行第二次阳极氧化，新的孔洞会在凹坑的基础上继续生成并加深，从而得到孔洞有序度较高的PAA模板。

1.1 铝片的预处理铝片的预处理对PAA模板的有序度有很大的影响。

首先将高纯铝片（99.99%）加工成边长3cm的正方形，大小可以覆盖电解池中间连接处洞孔，并且与对接截面有适合的接触面积以保证铝片固定在电解池后能够密封不渗漏液体。

高度有序多孔阳极氧化铝模板的制备研究

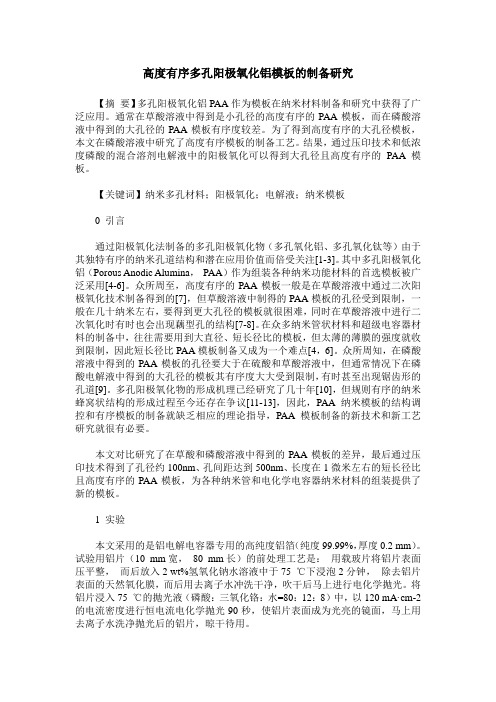

高度有序多孔阳极氧化铝模板的制备研究【摘要】多孔阳极氧化铝PAA作为模板在纳米材料制备和研究中获得了广泛应用。

通常在草酸溶液中得到是小孔径的高度有序的PAA模板，而在磷酸溶液中得到的大孔径的PAA模板有序度较差。

为了得到高度有序的大孔径模板，本文在磷酸溶液中研究了高度有序模板的制备工艺。

结果，通过压印技术和低浓度磷酸的混合溶剂电解液中的阳极氧化可以得到大孔径且高度有序的PAA模板。

【关键词】纳米多孔材料；阳极氧化；电解液；纳米模板0 引言通过阳极氧化法制备的多孔阳极氧化物（多孔氧化铝、多孔氧化钛等）由于其独特有序的纳米孔道结构和潜在应用价值而倍受关注[1-3]。

其中多孔阳极氧化铝（Porous Anodic Alumina，PAA）作为组装各种纳米功能材料的首选模板被广泛采用[4-6]。

众所周至，高度有序的PAA模板一般是在草酸溶液中通过二次阳极氧化技术制备得到的[7]，但草酸溶液中制得的PAA模板的孔径受到限制，一般在几十纳米左右，要得到更大孔径的模板就很困难，同时在草酸溶液中进行二次氧化时有时也会出现藕型孔的结构[7-8]。

在众多纳米管状材料和超级电容器材料的制备中，往往需要用到大直径、短长径比的模板，但太薄的薄膜的强度就收到限制，因此短长径比PAA模板制备又成为一个难点[4，6]。

众所周知，在磷酸溶液中得到的PAA模板的孔径要大于在硫酸和草酸溶液中，但通常情况下在磷酸电解液中得到的大孔径的模板其有序度大大受到限制，有时甚至出现锯齿形的孔道[9]。

多孔阳极氧化物的形成机理已经研究了几十年[10]，但规则有序的纳米蜂窝状结构的形成过程至今还存在争议[11-13]，因此，PAA纳米模板的结构调控和有序模板的制备就缺乏相应的理论指导，PAA模板制备的新技术和新工艺研究就很有必要。

本文对比研究了在草酸和磷酸溶液中得到的PAA模板的差异，最后通过压印技术得到了孔径约100nm、孔间距达到500nm、长度在1微米左右的短长径比且高度有序的PAA模板，为各种纳米管和电化学电容器纳米材料的组装提供了新的模板。

高度有序多孔氧化铝模板影响因素的研究

ＳＨＡＮＧｉ，ＬＵｌｉＹＡＮｎｄｎ，ＳＪｅ１Ｌｉ，ａＨｏｇａＵＮａｇ，ＺＨＡＮＧｅｇｉｎＬｉｎＰｎｘａｇ
（ｎｔｕｅｏｄａｃｄＭａｒｌｆｈｔ —Ｅｅｔｎｃ，ＫｎｉｇＵｉｒｔｏＩｓｔｔｆｖｎｅｔｉｓｏＰｏｏｌｒｉｉＡｅａｒｃｏｓｕｍｎｎｅｓｙｆｖｉ
ａｏｉａｉｎｎｃｄｌｕｓｌｃｒｌｔ．ＵｓｎｔｌｇａｈｃｎｄｚｔｏｉａｉｕｏｅｅｔｏｙｅｉｇｍｅａｏｒｐｉｍｉｒｓｏｅａＳｌｃｏｃｐｎｄＥＭ，ｔｅｔｕｔｒｏｒｉｈｓｒｃｕｅｆｇａｎ
（明理工大学昆光电子新材料研究所，云南昆明６０５）５０１
摘
要：在酸性电解液中，用阳极氧化法制备得到了多孔阳极氧化铝（ｎｄｌｍｎｍｏｉｅａｏｉａｉｕｘ，ｃｕｄ
ＡＯＡ）模板。用金相显微镜观察了铝片表面上的晶界，并结合扫描电镜对多孔氧化铝薄膜进行了观察和表征。研究了影响多孔氧化铝模板孔洞有序性的关键性因素。实验结果表明，多孔阳极氧化铝膜的有序度依赖于铝箔预处理、电极材料、氧化电压和电解液类型及温度等因素。
维普资讯
２００８年２月
贵金属
ＰｅｉｕｔｓｒｃｏｓＭｅａｌ
Ｆｂ２０ｅ．０８
第２卷第１９期
Ｖｏ．２１９，Ｎｏ１．
高度有序多孔氧化铝模板影响因素的研究

阳极氧化铝模板

阳极氧化铝模板
阳极氧化铝模板是一种常用的模板材料，它具有高强度、耐腐蚀、耐磨损等优点，被广泛应用于电子、机械、航空航天等领域。

在实际应用中，阳极氧化铝模板的制备工艺和特性对其性能和应用范围有着重要影响。

本文将介绍阳极氧化铝模板的制备工艺和特性。

首先，阳极氧化铝模板的制备工艺包括前处理、阳极氧化、封孔和染色等步骤。

前处理是指在阳极氧化前对铝基材进行表面清洁和脱脂处理，以确保阳极氧化层的附着力和均匀性。

阳极氧化是将经过前处理的铝基材置于含有硫酸、氧化剂等电解液中，通过外加电压使铝表面形成氧化膜的过程。

封孔是指在阳极氧化后，通过热处理或化学处理使氧化膜的孔隙闭合，提高其耐腐蚀性能。

染色是指将封孔后的氧化膜浸泡在染料溶液中，使其表面呈现出不同颜色，增加装饰性和标识性。

其次，阳极氧化铝模板具有一定的特性，包括表面硬度高、耐腐蚀、耐磨损、
绝缘性能好等。

阳极氧化膜的硬度通常在150-300HV之间，比铝基材的硬度高出
数倍，具有良好的耐磨损性能。

同时，阳极氧化膜具有良好的耐腐蚀性能，可以在酸、碱等腐蚀介质中长期稳定使用。

此外，阳极氧化膜具有良好的绝缘性能，可以在电子、电器领域中作为绝缘材料使用。

综上所述，阳极氧化铝模板是一种具有广泛应用前景的材料，其制备工艺和特
性对其性能和应用范围有着重要影响。

随着科技的不断发展和进步，相信阳极氧化铝模板在未来会有更广泛的应用和更广阔的发展空间。

高度有序多孔阳极氧化铝制备工艺的研究

摘要：影响多孔阳极氧￣（ｏｕｏｉａｍｎ，Ａ）貌及结构等的因素有很多，ｐｒｓｎｄｌｉＰＡｏａｃｕａ如抛光铝片的表面粗糙度、电解液温
度、氧化电压、氧化时间、搅拌速率等。本文采用二次阳极氧化法，以草酸为电解液，研究了高度有序ＡＯ模板制备过程的主要工艺Ａ
Ｓｅｉｕｃｉａｍｔａ，ｕｎｄｎｈｎｈｎ５６，ｈａｐｃｌｎｔｎａｒｌＧａｇｏｇＳｅｚｅ００Ｃｉ）ａＦｏｌｅｓｉ１８ｎ
ＡｂｔａｔＴｅｅｗｒａｙｆｃｒｏｏｏｓｎｄｌｍｎ（ｏｏｓｎｄｃａｍｎ，Ａｓｒｃ：ｈｒｅｅｍｎｔｓｆｒｕｏｉａｉａｐｒｕｏｉｌｉａＰＡ）ｍｒｈｌｙａｄｓｕ — ａｏｐａｃｕａｕｏｐｏｏｎｔｃｇｒ
Ｐｏｙｒ，Ｇｕｎｄｎｈｎｈｎ５１００；２ＣｏｌｇｆＭａｅｉｌｈｎｈｎＵｎｖｒｉｌｍｅｓａｇｏｇＳｅｚｅ８６ｌｅｏｔｒａ，Ｓｅｚｅｉｅｓｔｅｙ，ＳｅＺｈｎＫｅａｏａｏｙｏｈｎｅｙＬｂｒｔｒｆ
ｔｒａａｌｓ，ｓｃｓｔｅｓｒａｅｒｕｈｅｓｏｈｏｉｈｄａｕｎｍｈｅｓ，ｓｌｔｏｅｕｅｖｒｂｅｉｕｈａｈｕｆｃｏｇｎｓｆｔｅｐｌｓｅｌｍｉｕｓｅｔｏｕｉｎｔｍｐｅａｕｅ，ａｐｉｄｐｔｎｉｌ — ｒｔｒｐｌｅｏｅｔ，ｅａｌｃｒｐｌｓｉｇｔｍｅ，ａｉｔｏａｅ，ｅｃ．Ｔｈｒｐｒｔｏｆｈｇｌｒｅｅｅｔｏｏｉｈｎｉｇｔｉｎｒｔａｔ．ｅｐｅａａｉｎｏｉｈｙｏｄｒｄＡＡＯｅｌｔｉｏｅｓｃｎｄｔｏｓｗｅｅｔｍｐａｅｍａｎｐｒｃｓｏｉｎｒｉｓｕｅｓｎｘｌｃａｉｏｕｉｎｏｕｅＡ１ｓｂｔａｅａｄｔｅｔｔｄｉｄｕｉｇｏａｉｃｄｓｌｔｎｐｒｕｓｒｔｎｈｗｏ—ｓｅｘｄｔｎｍｅｈｄｗａｄｐｅｏｆｂｃｔｏ — ｔｐｏｉａｉｔｏｓａｏｔｄｔａｒａｅＡＡＯｏｉ

恒电流密度法制备大孔径高度有序阳极氧化铝模板

维普资讯
・
１６・３
材料导报
２０年７月第２卷第７０７１期
恒电流密度法制备大孑径高度有序阳极氧化铝模板Ｌ
高玉波，智，国君，彭宋马永为，佘希林，李建江
（青岛大学化学化工学院，岛２６７）青６０１摘要采用恒电流密度法，别在草酸和磷酸的电解液中制备了阳极氧化铝模板（Ｏ）借助扫描电镜分从，
Ｋｅｒｙｗｏｄｓ
ｃｎｔｎｕｒｎｅｓｔｂｇｐｒｉｍｅｅ，ｉｈｙｏｄｒｄ，ｎｄｃａｕｎｍｘｄｅｌｔｏｓａｔｃｒｅｔｄｎｉｙ，ｉｏｅｄａｔｒｈｇｌｒｅｅａｏｉｌｍｉｕｏｉｅｔｍｐａｅ
ｐｏｐｏｉｃｄｅｅｔｏｙｅｒｓｅｔｖｌ．ＴｈｒｈｌｇｆＡＡＯｓｉｖｓｉａｅｙｓａｎｎｌｃｒｎｍｉｒｓｏｅｈｓｈｒａｉｌｃｒｌｔｅｐｃｉｅｙｃｅｍｏｐｏｏｙｏｉｎｅｔｔｄｂｃｎｉｇｅｅｔｏｃｏｃｐｇ（ＥＭ）ＢｓｄｏｈＳ．ａｅｎｔｅＡＡＯｅｌｔｉｈｉｆｂｉａｅｙｃｎｔｎｏｔｇｒｃｓ，ｔｅａｆｃｉｇｆｃｏｓｉｖｌｅｔｍｐａｅｗｈｃｓａｒｃｔｄｂｏｓａｔｖｌａｅｐｏｅｓｈｆｅｔａｔｒｎｏｖｄｉｎｎｔｍｐａｅａｅｃｎｌｄｄｆｏｓｌｔｎ，ｕｒｎｎｏｔｇ．Ｆｕｔｅｍｏｅｔｅｍｅｈｎｓｏｅｌｔｒｏｃｕｅｒｍｏｕｉｃｒｅｔａｄｖｌｅｏａｒｈｒｒ，ｈｃａｉｍｆＡＡＯｅｌｔｏｅｙｔｍｐａｅｆｒｄｂｍｃｎｔｎｏｔｇｎｏｓａｔｃｒｅｔｄｎｉｓｄｓｕｓｄＴｈｅｕｔｈｗｈｔｔｅｔｍｐａｅｆｂｉａｅｙｃｎｔｎｏｓａｔｖｌａｅａｄｃｎｔｎｕｒｎｅｓｔｉｉｃｓｅ、ｙｅｒｓｌｓｓｏｔａｈｅｌｔａｒｃｔｄｂｏｓａｔｃｒｅｔｄｎｉｙｐｏｅｓｈｓｈｇｌｒｅｅｏｅｔｉｍｅｅｓｏ０２０ｎｎａｄｔｉｋｅｓｏＯ１０“ ｒｕｒｎｅｓｔｒｃｓａｉｈｙｏｄｒｄｐｒｓｗｉｄａｔｒｆ８￣０ｒｎｈｃｎｓｆ３～０ｈＩＥ

开题报告-利用模板法制备有序纳米多孔阳极氧化铝的研究

学号：********常州大学毕业论文开题报告（2010届）题目：利用模板法制备有序纳米多孔阳极氧化铝的研究学生：吴红斌学院（系）：材料科学与工程专业班级：材料062校内指导教师：丁建宁、丁古巧专业技术职务：教授、博士题目：利用模板法制备有序纳米多孔阳极氧化铝的研究一、前言1、课题的背景、目的和意义早在19 世纪中期,人们就发现铝的表面通过电化学阳极氧化可以形成一层致密的氧化膜,并发现这层氧化膜极大地提高了铝表面的耐腐蚀性和耐磨性。

铝的阳极氧化工艺最早出现在20 世纪20 年代,在不同的氧化条件下,会产生致密型和多孔型两种氧化结果。

早期多孔氧化铝膜的应用仅限于铝的抗腐蚀、抗磨损以及绝缘性等，随着研究的不断深入，其应用领域不断拓展，现在多孔氧化铝膜已经成为合成低维纳米复合材料的一种重要模板材料。

1．多孔阳极氧化铝结构特征1953年Keller首次提出了多孔阳极氧化铝( PAA)膜的结构模型 - Keller 模型[1],此模型的明显特征是每个呈六边形的膜胞中含有一个孔洞 ,同时他还提出每个孔具有星形横断面. 后来 Wood和 O′Su11ivan 又对 Keller 模型进行了改进[2],认为 PAA 膜的孔形应该是圆形 ,星形的孔洞很少遇到. 基于以上的认识提出了新的 PAA 膜的结构模型 ,这个模型一直受到大家的认同和接受. 目前比较基本的认识是:阳极氧化铝膜由阻挡层(Barrier Layer)和多孔层(Porous Layer)构成. 紧靠金属铝一侧是薄而致密的阻挡层, 而在其上是比较厚而疏松的多孔层. 阻挡层致密无孔 ,具有很高的电阻 ,其厚度与阳极氧化电压和氧化时间有关 , 一般为几到几十纳米;多孔层的膜胞以六角形紧密堆积排列 ,每个膜胞中心都有一个纳米级的微孔 , 孔大小均匀 ,且与铝基体表面垂直 ,彼此平行排布。

孔壁氧化物上存在着羟基 ,可以与一些有机基团结合而修饰孔内壁 ,但 H2O、OH-、H+的含量<1%。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

２ＣｅｎｔｅｒｏｆＡｄｖａｎｃｅｄＦｕｎｃｔｉｏｎａｌＣｅｒａｍｉｃｓ，ｏｌＣｌｅｇｅｏｆＳｃｉｅｎｃｅ，ＮａｎｊｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆｏｓｔｓａｎｄＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓ，
ＡｂｓｔｒａｃｔＬｏｗｔｅｍｐｅｒａｔｕｒｅ（Ｏ一５℃ ）ｃｏｎｄｉｔｉｏｎｉＳｎｅｅｄｅｄｔＯｅｎｓｕｒｅｔｈｅｓｔａｂｌｅｇｒｏｗｔｈｏｆｔｈｅａｎｏｄｉｃａｌｕｍｉｎｕｍｏｘｉｄｅ（ＡＡＯ）
膜的稳定生长，然而该制备工艺在温度控制方面通常比较复杂。尝试对制备工艺进行改进，在一次高温（２０℃）二次低温（５℃）条
件下成功制备出了高度有序的ＡＡＯ模板。随着第二次反应温度的降低，孔的排列趋于整齐，其孔径、孔隙率和孔的深度都有较显著的变小趋势，而孔间距无明显变化。此外，实验中还发现在高温下容易出现套孔现象，这可能是反应时释放出的焦耳热消散不充
分所致，当第二次反应温度降到５℃ 时被完全消除。
关键词阳极氧化阳极氧化铝模板纳米孔两步阳极氧化法反应温度
中图分类号：０６４６；ＴＢ４３
文献标识码：Ａ
ＦａｂｒｉｃａｔｉｏｎｏｆＨｉｇｈｌｙＯｒｄｅｒｅｄＡｎｏｄｉｃＡｌｕｍｉｎｕｍＯｘｉｄｅＴｅｍｐｌａｔｅｂｙＲｅｄｕｃｉｎｇＴｅｍｐｅｒａｔｕｒｅｉｎｔｈｅＳｅｃｏｎｄＡｎｏｄｉｚｉｎｇＳｔｅｐ
ＰＥＩＸｉａｎｇｗｕ，ＬＩＵＳｈｅｎｇｌｉ。，ＷＡＮＧＨａｉｙｕｎ２，ＣＨＥＮＧＪｉｅ
（１ＣｏｌｌｅｇｅｏｆＥｌｅｃｔｒｏｎｉｃＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＮａｎｉｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＰｏｓｔｓａｎｄＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓ，Ｎａｎｊｉｎｇ２１０００３；
ｔｅｍｐｌａｔｅｗｉｔｈｔｈｅｔｒａｄｉｔｉｏｎａｌｔｗｏ－ｓｔｅｐａｎｏｄｉｚａｔｉ０ｎｍｅｔｈｏｄ．Ｉｎｔｈｉｓｐａｐｅｒ，ｔｈｅｐｒｅｐａｒａｔｉｏｎｔｅｃｈｎｉｑｕｅｉｓｉｍｐｒｏｖｅｄａｎｄｔｈｅｈｉｇｈｌｙｏｒ — ｄｅｒｅｄＡＡｏｔｅｍｐｌａｔｅｉｓｓｕｃｃｅｓｓｆｕｌｌｙｐｒｅｐａｒｅｄａｔｔｈｅｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｏｆ２０℃ ｉｎｔｈｅｆｉｒｓｔｓｔｅｐａｎｄｔｈｅｌｏｗｔｅｍｐｅｒａｔｕｒｅｏｆ５℃ ｉｎｔｈｅｓｅｃｏｎｄｓｔｅｐ．Ｉｔｉｓｆｏｕｎｄｔｈａｔｗｉｔｈｔｈｅｓｅｃｏｎｄｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｄｅｃｒｅａｓｉｎｇｔｈｅｐｏｒｅｄｉｓｔｒｉｂｕｔｉｏｎｕｎｉｆｏｒｍｉｔｙｃａｎｂｅｍｕｃｈｉｍｐｒｏｖｅｄ，ａｎｄｔｈｅｐｏｒｅｄｉａｍｅｔｅｒ，ｔｈｅｐｏｒｏｓｉｔｙａｎｄｔｈｅｐｏｒｅｌｅｎｇｔｈｔｅｎｄｔｏｂｅｓｍａｌｌｅｒ，ｗｈｉｌｅｔｈｅｃｈａｎｇｅｏｆｉｎｔｅｒｐｏｒｅｄｉｓｔａｎｃｅｉｓｎｏｔｖｅｒｙｏｂｖｉｏｕｓ．
先进功能陶瓷研究中心，南京２１０００３；３南京大学（苏州）高新技术研究院，苏州２１５１２３）摘要传统的两步阳极氧化方法在制备多孔阳极氧化铝（ＡＡＯ）模板时需要两次反应都在低温条件（Ｏ～５℃）下进行以保证
Ｎａｎｉｉｎｇ２１０００３；３ＮａｎｉｉｎｇＵｎｉｖｅｒｓｉｔｙ（Ｓｕｚｈｏｕ）Ｈｉｇｈ－ＴｅｃｈＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｓｕｚｈｏｕ２１５１２３）
降低二次氧化温度制备高度有序阳极氧化铝模板／裴向武等
・５１・
降低二次氧化温度制备高度有序阳极氧化铝模板
裴向武，刘胜利，王海云，程杰
（１南京邮电大学电子科学与工程学院，南京２１０００３；２南京邮电大学理学院，
