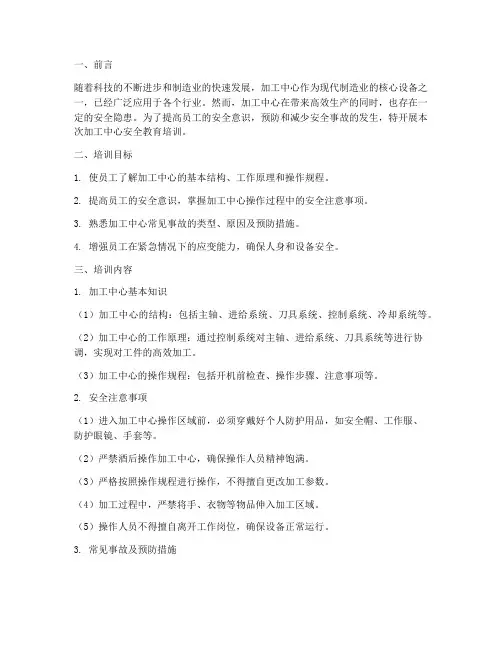

加工中心安全教育培训
一、前言随着科技的不断进步和制造业的快速发展，加工中心作为现代制造业的核心设备之一，已经广泛应用于各个行业。
然而，加工中心在带来高效生产的同时，也存在一定的安全隐患。
为了提高员工的安全意识，预防和减少安全事故的发生，特开展本次加工中心安全教育培训。
二、培训目标1. 使员工了解加工中心的基本结构、工作原理和操作规程。
2. 提高员工的安全意识，掌握加工中心操作过程中的安全注意事项。
3. 熟悉加工中心常见事故的类型、原因及预防措施。
4. 增强员工在紧急情况下的应变能力，确保人身和设备安全。
三、培训内容1. 加工中心基本知识（1）加工中心的结构：包括主轴、进给系统、刀具系统、控制系统、冷却系统等。
（2）加工中心的工作原理：通过控制系统对主轴、进给系统、刀具系统等进行协调，实现对工件的高效加工。
（3）加工中心的操作规程：包括开机前检查、操作步骤、注意事项等。
2. 安全注意事项（1）进入加工中心操作区域前，必须穿戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。
（2）严禁酒后操作加工中心，确保操作人员精神饱满。
（3）严格按照操作规程进行操作，不得擅自更改加工参数。
（4）加工过程中，严禁将手、衣物等物品伸入加工区域。
（5）操作人员不得擅自离开工作岗位，确保设备正常运行。
3. 常见事故及预防措施（1）碰撞事故：操作人员应熟悉设备结构，避免因误操作导致碰撞事故。
预防措施：加强操作人员培训，提高安全意识。
（2）刀具事故：刀具损坏或操作不当会导致刀具断裂、飞溅等事故。
预防措施：定期检查刀具，确保刀具质量；严格按照操作规程进行操作。
（3）火灾事故：加工中心运行过程中，可能因冷却系统故障、电路短路等原因引发火灾。
预防措施：加强设备维护，确保设备正常运行；设置消防设施，定期进行消防演练。
（4）机械伤害：加工中心运行过程中，操作人员应避免身体部位与设备接触。
预防措施：设置防护装置，确保操作人员安全。
4. 紧急情况下的应变能力（1）停电：立即关闭设备，切断电源，确保安全。
立式数控加工中心的进给系统和主轴系统分析
立式数控加工中心的进给系统和主轴系统分析立式数控加工中心是一种常用于金属加工的先进设备，可以实现高效、精确的加工过程。
其中，进给系统和主轴系统是立式数控加工中心的两个核心部分。
本文将对立式数控加工中心的进给系统和主轴系统进行详细的分析和解释。
进给系统是立式数控加工中心的关键部件之一，在加工过程中负责控制工件的运动速度和位置。
它由进给电机、进给螺杆、导轨、伺服系统等组成。
进给电机通过传动装置将动力传递给进给螺杆，通过螺杆的旋转实现工件在三个坐标轴上的移动。
而导轨则起到支撑和导向工件的作用。
进给系统的主要功能是实现加工过程中工件的精确定位和运动控制。
通过在电脑数控系统中设定加工程序，可以精确控制进给系统的运动速度、加速度和位置，实现复杂零件的加工。
进给系统的精度和可靠性对加工质量和效率起着重要的影响。
因此，在设计和选择进给系统时，需要考虑其精度、刚性、稳定性等因素。
与进给系统相比，主轴系统在立式数控加工中心中的作用更为重要。
主轴系统是控制刀具转速和切削参数的关键部件，直接影响加工效果和加工质量。
主轴系统由主轴电机、主轴轴承、主轴传动装置等组成。
主轴电机是主轴系统的动力源，通常采用交流伺服电机或直流伺服电机。
它通过传动装置将动力传输给主轴轴承，进而带动刀具转动。
主轴轴承是主轴系统的核心部件，它承受着高速旋转和切削载荷。
因此，主轴轴承需要具备高刚度、高精度、高转速等特点，以确保刀具的稳定运转和加工质量。
主轴传动装置的设计也非常重要，它可以采用直接驱动或传统的皮带传动方式。
直接驱动主轴系统具有传动效率高、动态响应速度快等优点，适用于高速精密加工。
而皮带传动方式则具有结构简单、维护方便等优势，适用于一般加工需求。
除了运转稳定性之外，主轴系统还需要具备快速的切削速度和灵活的切削能力。
通过电脑数控系统对主轴电机的转速进行调控，实现不同工件的精确加工。
同时，主轴系统还应具备冷却装置，以保持刀具和工件的适宜温度，提高切削质量和加工效率。
CNC加工中心的工作原理
CNC加工中心的工作原理CNC（Computer Numerical Control）加工中心是一种高效、精确的自动化加工设备，它广泛应用于工业制造领域。
本文将通过介绍CNC加工中心的工作原理，来帮助读者更好地理解该设备的运作方式。
一、CNC加工中心的基本概念CNC加工中心是利用计算机控制系统，通过预先编写好的程序指令，驱动工具在加工过程中进行加工操作的设备。
它可以实现多种加工功能，如铣削、钻孔、镗削等，具有高精度、高稳定性和高自动化程度的特点。
二、CNC加工中心的组成部分1. 机床主体：CNC加工中心由床身、滑座、主轴箱、工具库等部分构成。
其中，床身是整个机床的基础结构，用于支撑和固定各个零部件；滑座则用来支持工件和刀具，并进行工件与刀具之间的运动；主轴箱包含主轴、主轴伺服系统和主轴驱动器，用于驱动刀具的旋转。
2. 数字控制系统：CNC加工中心的数字控制系统是整个设备的核心部分，它由计算机、控制器和驱动器组成。
计算机负责运行加工程序，控制器则用于接收计算机的指令并将其转化为电信号，驱动器则负责将电信号转化为机械运动。
3. 自动换刀系统：CNC加工中心通常配备有自动换刀系统，用于实现不同加工要求下的刀具更换。
通过自动换刀系统，可以实现快速、准确的刀具切换，提高加工效率。
三、CNC加工中心的工作原理CNC加工中心的工作原理主要可以分为以下几个步骤：1. 编写加工程序：操作人员需要基于具体的加工要求，使用相应的编程软件编写加工程序。
加工程序包含了一系列指令，用于控制工具的位置、运动速度、切削力等参数。
2. 加工工件装夹：将待加工的工件装夹在机床主体上，并进行必要的固定。
装夹的方式可以根据工件的形状和尺寸选择合适的方式，如夹具固定、磁吸方式等。
3. 准备工作：操作人员需要合理安排加工刀具，并确保刀具安装正确、刀柄固定牢固。
此外，需要设置加工参数，如切削速度、进给速度等，以确保加工过程的稳定性和精度。
4. 加工操作：将编写好的加工程序加载到数字控制系统中。
论述加工中心的工作原理及组成
论述加工中心的工作原理及组成加工中心是一种集成了磨削、钻孔、铣削等多种加工功能于一身的机床装置。
它在现代制造业中扮演着重要的角色，其高精度、高效率的加工特性使得它成为了各种工件加工的首选设备之一。
要理解加工中心的工作原理及组成，首先需要了解其基本结构和工作方式。
一、加工中心的基本结构加工中心的基本结构大致分为机身、主轴系统、进给系统、控制系统和辅助系统五大部分。
机身是其最基本的组成部分，负责支撑和固定其他部件，也是整个机床装置的基础。
主轴系统是加工中心的核心组成部分，它主要负责转动和传递动能，通常包括主轴头、主轴箱、主轴传动和主轴电机等部件。
进给系统则是用来控制工件在加工过程中的进给速度和进给方向，它包括进给轴驱动器、进给轴执行器、进给轴分度等组件。
控制系统是整个加工中心的灵魂，它由数控装置、编程系统、输入输出设备等组成，用来控制整个机床的运行状态，保证加工的精度和稳定性。
辅助系统包括冷却液系统、润滑系统、废渣处理系统等，主要是为了保证加工环境的清洁和工件的质量。
二、加工中心的工作原理加工中心的工作原理主要包括工件定位、加工控制、进给运动和切削加工等环节。
首先是工件定位，即将工件安装在加工中心的工作台上，并通过夹具夹紧工件，以确保工件在加工过程中能够稳定地固定在工作台上。
然后是加工控制，即根据加工工艺和工件要求编写相应的数控程序，将程序输入到数控系统中。
接着是进给运动，也就是通过进给系统控制工件在加工过程中的进给速度和进给方向，确保切削刀具以一定的速度和轨迹对工件进行加工。
最后是切削加工，即利用刀具对工件进行相应的切削操作，实现工件的加工目的。
三、加工中心的基本组成1. 主轴系统加工中心的主轴系统是整个机床的核心部分，它直接影响到加工中心的加工质量和效率。
主轴系统通常包括主轴头、主轴箱、主轴传动和主轴电机等组件。
主轴头是安装在主轴上的刀具夹持装置，用来固定切削刀具，支撑和传递切削力。
主轴箱是主轴系统的外壳，负责支撑和固定整个主轴系统，同时也能起到一定的散热和降噪作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加工中心进给系统的工作原理加工中心进给系统是加工中心最重要的部分之一，它的作用是控制加工中心的工作过程，确保加工精度和效率。
该系统的基本工作原理是将电动机的转速通过传动装置转换为切削刀具的进给速度。
这一过程经过一系列的控制和反馈，最终达到加工件上所需的加工精度和形状。
进给系统通常由以下几个组成部分构成：电机、传动装置、运动控制系统和辅助系统。
电动机是推动整个系统的心脏，通过负责旋转主轴的电机来驱动切削刀具的进给。
传动装置是实现电机和切削刀具之间转速和力矩的传递的零部件。
传动装置通常包括扭转弹性元件、减速器和丝杆等。
运动控制系统是进给系统的核心，它负责将电机转速和传动装置速度相匹配，并且接收由工作台坐标系统、编程系统和测量跟踪系统等传来的指令，控制切削刀具的进给速度。
运动控制系统的基本功能是测量工件和刀具之间的间距，接收指令，并将切削刀具的速度、位置和方向转换为电机转速和位置等控制信号，在其内部的各种调节反馈调节下，驱动切削刀具完成对工件的加工。
辅助系统包括切削液系统、冷却系统和润滑系统等，这些系统对机床的加工质量、加工效率、刀具寿命和机床寿命等方面都具有重要影响。
例如，在加工中心进给系统中，切削液系统是用来降低工具和
工件温度的，使加工过程更加稳定和精确。
润滑系统则是探测并保护各种传动装置，降低传动装置磨损，延长使用寿命。
总的来说，加工中心进给系统是加工中心最核心和最重要的部分之一。
它是由多个部分组成，包括电机、传动装置、运动控制系统和辅助系统等。
其中，运动控制系统是进给系统的核心，负责驱动切削刀具完成对工件的加工。
其他部分则通过调节切削液、润滑和冷却等因素来提升加工质量和机床寿命。
