三分钟了解德国被动房技术
三分钟了解德国被动房技术
你们的房子是不是都有暖气、公开室或者壁炉？可能还有中央空调或者窗式空调？但你有没有想过它们能否有必要？
1991年，奥地利的菲斯特博士建造了世界上第一栋被动房。
下面来看看他都做了些什么。
1.良好的建筑隔热性能。
就像穿上一件白色冬衫夹克，同样的原理我们也应用于被动房。
2.优秀的建筑气密性。
减少室内热量分发到室外，无论有多少。
3.无冷热桥。
冷热桥对热量来说就像一条通道。
热量由此直接穿过墙体分发。
而事实上，大多数的房子都有冷热桥，室内热量很容易经过冷热桥分发到室外。
除此以外，被动房还需求专用的窗户类型，普通情况下，采用三层中空玻璃。
被动房还需求肯定正确的朝向。
保证冬季的采暖和夏季的遮阳效果。
经过高效带热回收的新风系统（HRV）。
为室内提供新颖空气的同时不损失室内热量。
把以上一切措施叠加起来，你的房屋就已不再要暖气或空调了。
那么，房屋采暖的热量来自哪里呢？
被动房降低了90%的能耗。
你身体分发的热量就满足一部分采暖需求。
阳光、家电、照明以致电视机也可以提供采暖所需热量。
让我们减少建筑采暖的需求，共同维护我们的自然环境！
与欧美绿色建筑一起走进被动房世界。
德国phi认证标准
德国phi认证标准
德国PHI认证标准指的是德国通过被动房研究所（Passive House Institute，简称PHI）所设立的建筑能效认证标准。
这一认证标准旨在促进建筑行业向更加节能和环保的方向发展。
以下是德国PHI认证标准的主要内容：
1. 能耗要求：根据德国PHI认证标准，建筑物的能耗必须远低于传统建筑的水平。
具体而言，建筑的空间供暖需求不能超过每平方米不超过15千瓦时/年，总用电需求也应该限制在每平方米不超过120千瓦时/年。
2. 密封性和隔热性：德国PHI认证标准强调建筑物的密封性和隔热性。
建筑外墙、屋顶、地板等部位需要采用高效隔热材料，并确保整体结构具备良好的气密性，以减少能量的损失。
3. 通风系统：德国PHI认证标准要求建筑物配备高效的热回收通风系统，以最大程度地回收室内热量，并确保室内空气质量的合理流通。
4. 太阳能利用：德国PHI认证鼓励建筑物使用太阳能热水系统、太阳能电池板等可再生能源技术，以减少对传统能源的依赖。
5. 控制系统和监测：德国PHI认证标准要求建筑配备智能化的控制系统和监测设备，以便实时监控和优化能源利用情况，并提供相关数据分析和反馈。
德国PHI认证标准被广泛应用于被动房屋和低能耗建筑项目中。
该认证标准的目标是创建高效、舒适且环保的建筑，为可持续发展做出贡献。
通过符合德国PHI认证标准，建筑物可以有效地降低能源消耗，减少温室气体排放，并提供更好的居住和工作环境。
德国被动房设计和施工指南
德国被动房设计和施工指南1. 介绍被动房是一种能够极大减少能源消耗的建筑设计和施工理念。
德国作为被动房技术领先的国家之一，其经验和指南对于其他国家的被动房建设具有重要参考价值。
本文将详细探讨德国被动房设计和施工的指南要点，并给出一些建议和注意事项。
2. 德国被动房设计指南2.1 建筑外部设计德国被动房的外部设计注重保温和密封。
以下是一些设计要点： - 双层或三层窗户：为了提高保温性能，德国被动房常采用双层或三层窗户，并在窗户之间增加通风空间。
- 外墙保温：选择高性能的外墙保温材料，如岩棉、聚苯板等。
- 高效保温材料的使用：使用高效保温材料，如硅酸盐砖、岩棉、聚氨酯等。
- 密封性：严格控制建筑物的空气渗漏，确保建筑的密封性。
2.2 供暖和通风系统德国被动房的供暖和通风系统是确保室内舒适度的重要因素。
以下是一些设计要点：- 热回收：采用热回收系统，将室内空气中带有热能的废气排出，并将热能传递给新鲜空气。
- 地热供暖：利用地热进行供暖，提高能源利用率。
- 机械通风系统：采用智能化的机械通风系统，能够根据室内外温度、湿度等条件自动调节通风量。
2.3 采光和日照设计德国被动房的采光和日照设计旨在充分利用自然光线，减少对人工照明的依赖。
以下是一些设计要点： - 大面积窗户：尽可能采用大面积的窗户，增加采光面积。
- 天窗设计：合理设置天窗，使室内能够获得更多的日照。
- 采光罩设计：采用采光罩等装置，使阳光能够均匀进入室内，避免过度采光或局部阴暗。
3. 德国被动房施工指南3.1 施工材料的选择德国被动房施工注重材料的品质和环保性。
以下是一些选择要点： - 环保材料：选择符合环保标准的材料，如绿色建材、低甲醛板材等。
- 耐久性：选择具有较长使用寿命和耐候性的材料，减少以后的维护成本。
- 高性能隔热材料：使用高性能的隔热材料，如聚苯板、岩棉等，提高建筑的保温性能。
3.2 施工工艺和技术要点德国被动房施工注重细节和工艺。
近零能耗建筑案例
近零能耗建筑案例那我得给你讲讲德国的被动房啦。
你知道吗？德国有好多这种近零能耗建筑的超棒案例。
就拿被动房来说，从外面看它可能就是个普通的房子，但这里面的门道可多了去了。
这种房子的墙超级厚，就像给房子穿上了一层厚厚的棉袄。
这可不是普通的棉袄，它的隔热性能那是相当厉害。
冬天的时候，外面的冷空气想钻进来，门儿都没有。
夏天呢，外面热得像火炉，屋里却还是挺凉快的。
窗户也是个大亮点。
这些窗户的玻璃都是特制的，好几层呢，就像三明治一样。
它能让阳光照进来，给屋里带来温暖和光亮，但又不会让热量轻易地跑出去或者跑进来。
再说说通风系统。
它可不是那种简单的把外面的空气吸进来就完事了的。
这个通风系统就像房子的小管家，它能把外面的新鲜空气吸进来，同时还能把屋里的废气排出去。
而且啊，在这个过程中，它还能把排出去的空气里的热量“抓”回来，再放到吸进来的新鲜空气里，就这么循环利用，可节能了。
还有丹麦的一些近零能耗建筑。
丹麦那地方风大，有些建筑就充分利用了风能。
在房子顶上装上那种小小的风力发电机，风一吹，就开始发电。
这些电除了供房子里的电器使用，还能储存起来，以备不时之需。
房子的朝向也很有讲究。
在这些近零能耗建筑里，它们就像一个个小向日葵一样，朝着阳光最充足的方向。
这样能最大程度地利用太阳能。
比如说，在朝南的屋顶上铺上太阳能板，大太阳一晒，就产生好多电能。
这些电能不仅能让房子里的灯亮起来，还能让电视、冰箱啥的都正常工作。
这些近零能耗建筑啊，就像是一个个聪明的小生命，巧妙地利用周围的环境和资源，用最少的能源，给人们创造出舒适的居住空间。
被动房技术介绍-课件
玻璃门窗
冷热桥规避设计
热桥是指围护结构中传热能力比较强，热流比较密集，能 量损失明显高于附近区域的部位。 热桥部位是供暖和制冷期内热/冷损失最为突出的部位。 热桥会导致建筑物结露、发霉，提前破坏
能耗指标（kWh/m2）
玻璃门窗
100.00 90.00 80.00 70.00 60.00 50.00 40.00 30.00 20.00 10.00 0.00 30
50
80
100
150
200
250
300
外墙保温层厚度（mm）
全年累计供热能耗指标
全年累计空调能耗指标
结论：当外保温厚度达到150mm后，增加保温层厚度对能耗指标影响很小
玻璃门窗被动房外墙保温系统源自玻璃门窗无热桥的锚固件
玻璃门窗
气密性设计
防止结露产生造成建筑损坏 降低通风热损失 避免穿堂风，保证热舒适度，避免
玻璃门窗
被动房的节能效率
被动式超低能耗绿色建筑最大优势是节能。除了北京等少数城市执行75%的节能标准，绝大多数 省市居住建筑采用65%、公共建筑采用50%节能标准。“在水一方”示范项目节能率高达92%。
1、原来我国建筑节能是以1980-1981的建筑能耗为基础，按每步在上一阶段的基础上提高能效30%为一个阶段。因此通常据说的第一步节能 是在1980-1981的基础上节约30%，通称为节能30%的标准。 2、第二步节能是在第一步节能的基础上再节约30%，即30%+70%×30%=51%，简称为节能50%的标准。 3、第三步节能是在第二步节能的基础上再节约30%，即50%+50%×30%=65%，简称为节能65%的标准。
玻璃门窗
被动房新风系统（二）：国内新风系统的现状
德国被动节能屋的设计理念与技术要点
清单 和 技 术 标 准 清 单 符 合标 准 并 办 理 产 品 许 可认 证 后 ，才 能
术 研 究 所 还 负 责 对这 些监 督 、检ห้องสมุดไป่ตู้测 、认 证机 构 的审 核 、发 证 和 监 督 管理 。
４
、
和 Ｂ ．列 出 了建 筑产 品和建 筑 类型 的 技术 法规 ，是 经过 联 邦最 中 高建 筑 监 督机 构 同意 后 由德 国 建 筑 技术 研 究 所 颁 布 的 。德 国 建筑 技术 研究 所 将 约 １ ０ 不 同研 究所 的标 准 汇 编成 技术 构 成规 ２个 则 。每 年 将 建 筑产 品规 章 中的 建 筑 产 品清 单 列 表 更 新 两 次 ．对
洲 人 将候 鸟适 应 气候 的 变化而 羽毛也 在 变化 的原 理 引 申到 房屋 的 建 造 上来 ，提 出 了科 学的低 能 耗被 动 节能 屋 的新理 念 。德 国达 姆
斯塔 特被 动 房研 究所 制 订 了一 个被 动房 的 标准 ，即 ：被 动 房建 筑 物 的理 论 采暖 能 源需 求 不 大于 １ 千瓦 时， 方 米 ‘ ．采 暖 、热 水 ５ 平 年 以及 家 电一 次 能源 总需 求不 大 于 １ ０千瓦 时， ２ 平方 米 。 。达 到 这 年
建 筑 工 程
德 国 被 动 节 能 屋 的 设 计 理 念 与 技 术 要 点
口 山 东 省建 设 发 展 研 究 院
个 能耗 标准 的建 筑物 才 能 申请被 动房 建 筑证 书 。
朱 洪 祥
建筑 节能 技 术喝 管理 考察 团于２ ０ ０１ 年５月２ 日参 观 了位 于德 ５ 国黑 森州达 姆 斯塔 特 市的 被动 节 能屋 研究 所 ，该 所的 考夫 曼教 授

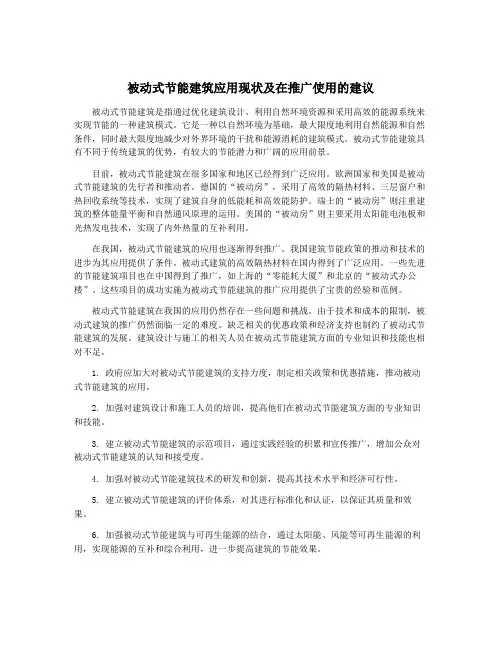

被动式节能建筑应用现状及在推广使用的建议
被动式节能建筑应用现状及在推广使用的建议被动式节能建筑是指通过优化建筑设计、利用自然环境资源和采用高效的能源系统来实现节能的一种建筑模式。
它是一种以自然环境为基础，最大限度地利用自然能源和自然条件，同时最大限度地减少对外界环境的干扰和能源消耗的建筑模式。
被动式节能建筑具有不同于传统建筑的优势，有较大的节能潜力和广阔的应用前景。
目前，被动式节能建筑在很多国家和地区已经得到广泛应用。
欧洲国家和美国是被动式节能建筑的先行者和推动者。
德国的“被动房”，采用了高效的隔热材料、三层窗户和热回收系统等技术，实现了建筑自身的低能耗和高效能防护。
瑞士的“被动房”则注重建筑的整体能量平衡和自然通风原理的运用。
美国的“被动房”则主要采用太阳能电池板和光热发电技术，实现了内外热量的互补利用。
在我国，被动式节能建筑的应用也逐渐得到推广。
我国建筑节能政策的推动和技术的进步为其应用提供了条件。
被动式建筑的高效隔热材料在国内得到了广泛应用。
一些先进的节能建筑项目也在中国得到了推广，如上海的“零能耗大厦”和北京的“被动式办公楼”。
这些项目的成功实施为被动式节能建筑的推广应用提供了宝贵的经验和范例。
被动式节能建筑在我国的应用仍然存在一些问题和挑战。
由于技术和成本的限制，被动式建筑的推广仍然面临一定的难度。
缺乏相关的优惠政策和经济支持也制约了被动式节能建筑的发展。
建筑设计与施工的相关人员在被动式节能建筑方面的专业知识和技能也相对不足。
1. 政府应加大对被动式节能建筑的支持力度，制定相关政策和优惠措施，推动被动式节能建筑的应用。
2. 加强对建筑设计和施工人员的培训，提高他们在被动式节能建筑方面的专业知识和技能。
3. 建立被动式节能建筑的示范项目，通过实践经验的积累和宣传推广，增加公众对被动式节能建筑的认知和接受度。
4. 加强对被动式节能建筑技术的研发和创新，提高其技术水平和经济可行性。
5. 建立被动式节能建筑的评价体系，对其进行标准化和认证，以保证其质量和效果。
德国Plus级别被动房设计案例
解读国内德国Plus级别被动房它是国内第一个获得德国PHI Plus级别认证的项目；也是国内首个获此殊荣的既有建筑被动房改造项目；它的成功“蜕变”对推动我国寒冷地区被动式超低能耗建筑的发展具有良好的示范性与指导意义。
朗诗华北被动房体验中心，我们带您读懂它的“骄傲”。
朗诗华北被动房体验中心效果图▲1项目概况本项目位于北京八达岭经济开发区，为被动式超低能耗改造项目。
改造后建筑功能为被动房体验中心。
原有建筑保留主体结构柱、梁、楼板、屋面板和基础，拆除门窗和围护结构。
改造后建筑具有新的功能空间，首层为被动房展厅，建筑面积282.15㎡；二层为被动房体验间，建筑面积286.31㎡。
建筑高度为9.75m。
项目改造目标为获得住建部被动式超低能耗建筑示范项目和德国PHI Plus级别的认证。
改造前实景图▲住建部被动式超低能耗示范项目能耗目标①公共建筑供暖、空调和照明能耗（计入可再生能源贡献）应在现行国家标准《公共建筑节能设计标准》GB50189-2015基础上降低60%以上；②气密性指标应符合≤0.6次/h (50 Pa) ；③室内环境标准应达到《民用建筑供暖通风与空气调节设计规范》GB50736-201中的Ⅰ级热舒适度；德国PHI标准有三个级别：Classic、Plus和Premium，三个级别对建筑认证所要达到的要求依次增高。
德国PHI认证标准体系▲Classic基础版要求建筑可再生一次能耗每年不得超过60kWh/m²，而对其产能没有任何要求。
而Plus进阶版要求建筑的年可再生一次能耗要低于45kWh/m²，同时年产能至少为60kWh/m²以上。
朗诗华北被动房体验中心PHI认证证书▲本示范项目实现两个认证目标，将对推动我国寒冷地区被动式超低能耗建筑的发展具有良好的示范性与指导意义！2核心技术01围护结构节能技术①非透明围护结构外墙：200mm 加气砌块+250mm石墨聚苯板+涂料，传热系数0.13 W /㎡•K；屋面：120mm 厚钢筋混凝土屋面板上铺300mm 厚挤塑聚苯板，板下粘贴100mm 厚岩棉，传热系数0.10W/ ㎡•K；地面：采用140mm厚挤塑聚苯板，传热系数0.10 W /㎡•K；屋面，墙面，地面保温措施▲局部梁板、开敞阳台的挑梁、阳台板四周均粘贴50mm厚真空绝热板,与土壤接触的地下外墙基础、柱子基础外粘贴250mm挤塑聚苯板保温，传热系数≤0.14W/(㎡•K)局部梁板、开敞阳台的挑梁、阳台板保温措施▲②外窗类型介绍塑钢窗：传热系数K= 0.8 W/(㎡•K)，SHGC≥0.45；铝包木窗，传热系数K= 0.8 W/(㎡•K)，SHGC≥0.45；木索结构窗传热系数K= 0.8 W/(㎡•K)，SHGC≥0.45。
被动式超低能耗建筑设计基础与应用
被动式超低能耗建筑设计基础与应用一、概述随着全球气候变化和资源短缺问题的日益严重，节能减排和可持续发展已成为全球共识。
在这一背景下，被动式超低能耗建筑（Passive Low Energy Building，简称PLEB）作为一种创新的建筑设计理念，正逐渐受到全球建筑界的广泛关注。
被动式超低能耗建筑通过优化建筑设计、利用自然资源和环境要素，实现建筑在无需主动供能系统的情况下，仍能满足室内环境舒适度和节能要求。
被动式超低能耗建筑的设计基础主要包括建筑热工设计、自然通风设计、太阳能利用、建筑遮阳、建筑材料的选择等方面。
这些设计策略旨在通过提高建筑本身的保温隔热性能、减少能耗、充分利用可再生能源，从而实现建筑的超低能耗目标。
同时，这些设计策略也强调与周围环境的和谐共生，注重生态平衡和可持续发展。
被动式超低能耗建筑的应用范围广泛，包括住宅、办公楼、学校、医院等各类建筑类型。
其优点在于能够有效地降低建筑能耗、提高室内环境质量、减少对环境的污染和破坏。
被动式超低能耗建筑的设计和施工也面临着一些挑战，如技术难题、成本问题等。
在推广和应用过程中，需要综合考虑技术、经济、环境等多方面因素，以实现被动式超低能耗建筑的可持续发展。
本文旨在介绍被动式超低能耗建筑的设计基础和应用实践，通过对相关理论和案例的分析，探讨被动式超低能耗建筑的设计策略、技术方法和实施效果。
同时，本文也将展望被动式超低能耗建筑未来的发展趋势和挑战，以期为建筑行业的可持续发展提供有益的参考和借鉴。
1. 被动式超低能耗建筑的定义与背景被动式超低能耗建筑（Passive UltraLow Energy Building），简称被动房，是一种以节能、环保、舒适为核心的建筑理念。
它通过高标准的保温隔热、气密性能，以及优化的建筑设计，大幅降低建筑对主动式供暖和制冷系统的依赖，实现全年室内环境的舒适与稳定。
被动房起源于20世纪80年代的德国，经过多年的发展，现已成为全球建筑节能领域的重要趋势。
欧洲超低能耗建筑和被动房的标准、技术及实践
欧洲超低能耗建筑和被动房的标准、技术及
实践
欧洲超低能耗建筑和被动房的标准、技术及实践，是为了减少建筑能源消耗和二氧化碳排放而制定的。
标准：
欧洲超低能耗（Nearly Zero-Energy）建筑指的是建筑的能源需求极低，使用可再生能源供应能源需求的建筑，其标准为：
1. 新建筑：建筑能源需求低于或等于125千瓦时/平方米每年。
2. 既有建筑：建筑能源需求低于或等于100千瓦时/平方米每年。
技术：
1. 能量回收系统：利用建筑内部的废热进行恒温室内供暖等。
2. 高效隔热材料：采用高效的隔热材料减少室内能量散失。
3. 通风系统：利用新风与室内空气的交换和过滤，保持室内空气新鲜。
4. 太阳能：利用太阳能光伏板和太阳能热水器产生清洁且可再生的能源。
实践：
欧洲多国已经在实践超低能耗建筑和被动房的建造，例如：
1. 德国：被动房的建设在德国得到广泛推广，减少了室温过低或过高等不适情况。
2. 法国：2005年时，其国家新建筑的能量消耗只有1992年的一半，2010年更进一步减少了28%。
3. 瑞典：该国现已有50%的新建筑符合几乎为零的能源需求标准，其领导设置了2015年几乎为零能耗建筑的目标。
总体而言，欧洲超低能耗建筑和被动房的标准、技术及实践，可以作为全球建筑节能方面的典范，值得其他国家和地区借鉴和学习。
被动房技术介绍
被动房能耗是我国现行建筑节能标准1/3以下， 被列为“十二五”ቤተ መጻሕፍቲ ባይዱ间建设领域节能低碳发展的 重要内容。
环境是人类赖以生存的场所，空气质 量、温度、湿度无不与我们的生活密 切相关。以室内环境为例，研究证实 人的一生80%以上的时间是在室内度 的，老人和儿童的时间更是长达90% 以上。
被动房体型系数
一、被动房基础知识
外围护节能系统
部件 屋面 外墙
节能建筑（中国） U< 1.0W/(m2K) U<0.7W/(m2K)
常规建筑（德国） U< 0.20 W/(m2K) U< 0.28 W/(m2K)
被动式建筑 U< 0.15 W/(m2K) U< 0.15 W/(m2K)
一、被动房基础知识
市场人员口述 销售良好
被动房热桥
一、被动房基础知识
女儿墙热桥 地下室顶板热桥
阳台板热桥
百叶窗热桥 外墙底部热桥
一、被动房基础知识
气密性设计 气密性指标：鼓风门测试值(n50 < 0,6 h-1)
为什么要重视气密性
避免建筑损坏：
防止结露产生的建筑损坏
提高能效：
降低通风热损失
居住质量和舒适度:
避免穿堂风
保证热舒适度，避免“冷空
第一个真正功能性意义的被动房不是房屋， 而是一艘极地考察船： Fridtjof Nansen (1893)
一、被动房基础知识
被动房发展背景
50% 的能源消耗来自建筑的建造和使用
中国每年新增20亿平方米建筑，占到世界总量 的50%
中国460亿平方米既有建筑中，95%为非节能 建筑，既浪费资源，又污染环境。
