德国被动房设计和施工指南

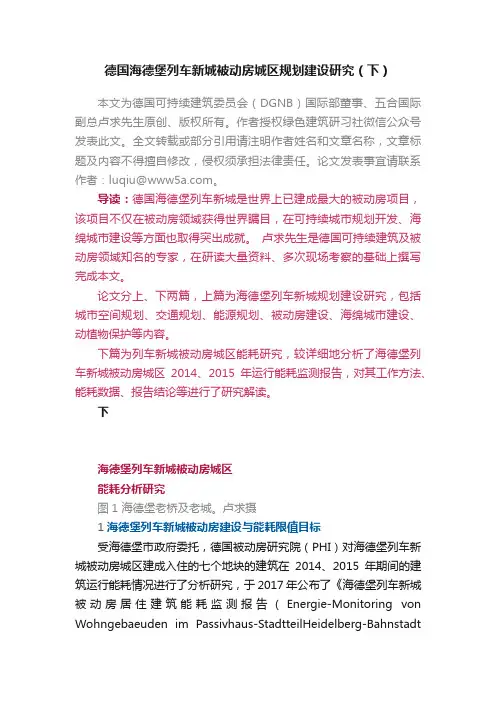

德国海德堡列车新城被动房城区规划建设研究（下）
德国海德堡列车新城被动房城区规划建设研究（下）本文为德国可持续建筑委员会（DGNB）国际部董事、五合国际副总卢求先生原创、版权所有。
作者授权绿色建筑研习社微信公众号发表此文。
全文转载或部分引用请注明作者姓名和文章名称，文章标题及内容不得擅自修改，侵权须承担法律责任。
论文发表事宜请联系作者：***************。
导读：德国海德堡列车新城是世界上已建成最大的被动房项目，该项目不仅在被动房领域获得世界瞩目，在可持续城市规划开发、海绵城市建设等方面也取得突出成就。
卢求先生是德国可持续建筑及被动房领域知名的专家，在研读大量资料、多次现场考察的基础上撰写完成本文。
论文分上、下两篇，上篇为海德堡列车新城规划建设研究，包括城市空间规划、交通规划、能源规划、被动房建设、海绵城市建设、动植物保护等内容。
下篇为列车新城被动房城区能耗研究，较详细地分析了海德堡列车新城被动房城区2014、2015年运行能耗监测报告，对其工作方法、能耗数据、报告结论等进行了研究解读。
下海德堡列车新城被动房城区能耗分析研究图1 海德堡老桥及老城。
卢求摄1海德堡列车新城被动房建设与能耗限值目标受海德堡市政府委托，德国被动房研究院（PHI）对海德堡列车新城被动房城区建成入住的七个地块的建筑在2014、2015年期间的建筑运行能耗情况进行了分析研究，于2017年公布了《海德堡列车新城被动房居住建筑能耗监测报告（Energie-Monitoring von Wohngebaeuden im Passivhaus-StadtteilHeidelberg-Bahnstadt2016）》。
（海德堡列车新城项目规划与建设整体背景情况见本论文上篇。
）图2 海德堡列车新城规划总图。
资料来源：海德堡城建局海德堡列车新城项目从城市建设规划方面要求116公顷用地之内所有建设项目按照被动房标准进行设计建设。
开发企业提交项目建设审批文件时，须提供按照德国被动房研究院PHPP能耗模拟软件完成的计算文件，证明新建建筑采暖能耗小于15kwh/m2年，才能通过审批。
德国被动式小住宅简介
德国被动式小住宅简介及建造过程学习前言：所谓“被动式住宅”，利用超厚的绝缘材料与复合式门窗，将住宅包覆于密闭的外壳中，室内的热空气几乎出不去，室外的冷空气也进不来。
其本身并不主动提供热能。
通过地源热泵、屋顶上的太阳能光伏发电设备、射入室内的太阳光照、人体散发的热量和带热回收功能的中央通风系统，支撑整个住宅系统的运作。
简单的说，就是一种极节能的建筑设计及建造。
从九十年在欧洲兴起，多年来全世界各方面的专家及技术人员一直不断研究改进中……一、目前被动屋最主要的提高效能手段是：1、被动太阳利用：建筑物的外部面积尽量小，朝南的窗户尽量大（在北半球）。
2、超级隔热层：用高效的隔热层防止热能从墙壁、屋顶和地板流失。
这可以利用各种隔热材料和建筑材料达到。
这些材料要能保证最低的导热系数瓦/平方米•度，即所谓U值。
在中欧地区，这数字一般为0.10—0.15瓦/平方米•度，而在北欧及东欧为0.05—0.10瓦/平方米•度。
特别要注意，尽可能完全杜绝导热桥，包括所有缝隙的密封。
3、先进的窗（超级窗玻璃）：中欧的被动屋采取三层隔热玻璃窗，其U值非常低。
只有0.7-0.85瓦/平方米•度。
而窗框也是超级隔热的。
约有50个中小企业，在奥地利、德国、瑞士、捷克、比利时生产这种窗子。
这种窗甚至在寒冷而阳光稀少的中欧冬日也能达到能量平衡而有余。
4、热回收：主动通风（逆流空气/空气热交换）提供了高质量的空气，同时利用排废气余热的至少75%对抽进的新风加热，此时废气和新鲜空气并没有混合。
因为被动屋密封得非常好，可以让空气变换最优化，严格控制在0.4/h（每小时空气交换率）。
室内空气由一个小热泵调节。
热泵是以太阳能、天然气或小燃油器驱动的。
也常使用微型热泵，以从废气中进一步获取热能，供应给新风或热水箱。
5、高效的制暖系统：除了利用被动太阳能以外，被动屋也利用内部热源，例如照明、大型家用设备及其它电器的排热，甚至人与家畜的体温。
这些手段与全面性的保温措施结合，可以让一般的供暖系统完全无用武之地。
被动房屋部分节点施工质量保证措施
被动房屋部分节点施工质量保证措施为缩短我国建筑与世界建筑的差距，我国将德国先进的节能、居住健康舒适的被动房屋作为中国未来建筑的发展方向。
秦皇岛“在水一方”被动式超低能耗绿色建筑（简称“被动房屋”）中德合作住宅示范工程，作为中国首例按照德国被动房屋设计标准和能耗标准设计建造的高层住宅项目。
经过四年来对被动房屋的施工技术进行深入的研究和改进。
获得了许多宝贵经验。
在被动房屋的施工过程由德国监理工程师进行现场检查指导，在施工质量保证措施和重要节点细部方面全部按照德国施工质量标准实施。
建筑节点施工质量保证措施是建造的房屋能够达到德国被动房屋施工质量标准关键点。
一、结构放热桥施工措施被动房屋在易产生热桥的部位：如外挑露台与建筑结构连接处、外墙与窗户结合处缝隙、空调支架、雨水管、太阳能集热器支架等处，在施工时需要采用特制的隔热构件，这些构件有利于避免热桥的产生。
即减少了建筑内部热量的散失，友杜绝了由于热桥室内产生的结露问题。
为消除与外墙连结的金属构件与墙体接触部位放生热桥现象，与外墙接触的太阳集热器能支架、被动房专用环境机室外机支架、雨落管支架等，均需做防热桥施工技术处理。
技术措施：钢支架与墙体之间加两层15mm厚的塑钢隔热板作为放热桥垫板。
该防热桥垫板的热导系数及强度符合技术要求（K=0.051w/m2k）,静曲强度21.9MPa）。
安装工序：支架制作→防热桥垫板加工→墙面打磨清理→墙面弹尺寸控制线→按支架位置打胀栓孔→孔内浮尘冲刷或用气泵吹扫→注入聚氨酯发泡剂、钉入膨胀螺栓→安装防热桥垫板和支架→校正上下左右位置后拧紧螺栓。
具体做法：（1）各种钢支架制作完成后，全部做热镀锌防腐处理；支架放热桥垫板上预留胀栓孔。
（2）按图示尺寸（一般比支架放热桥垫板每边宽出20cm）裁剪防热桥垫板，用冲击电钻在防热桥垫板上打出胀栓孔。
（3）基层墙面按相关质量验收标准验收合格后，墙面按标高位置由上至下弹出尺寸位置线，确定膨胀螺栓定位点（注意该位置外墙必须是钢筋混凝土外墙）。
中德被动式低能耗住宅建筑设计及防火设计初探
134中德被动式低能耗住宅建筑设计及防火设计初探Architecture and Fire Protection Design on the German Passive House in China撰文 仝艳时 秦皇岛市公安消防支队对中国首家被动房屋——秦皇岛“在水一方”C区12号住宅楼设计的技术要点进行阐述，详细说明了房屋围护结构、保温隔热、气密性、防热桥处理等方面的具体做法及带热回收的通风换气系统，分析了该类型建筑物存在的火灾危险性及需要改进的地方，希望对相关领域的建筑设计及其他消防监督审核人员有所借鉴。
被动房 保温隔热 防火摘 要关键词“十二五”期间，我国提出节能减排的长远战略方针，被动房屋以低耗能优点而被大力研究发展。
被动房屋目前还没有一个准确的定义，一般认为是一种超低能耗建筑，它充分利用太阳能、地热能等可再生能源，使得采暖能源消耗不超过15kW/m 2，极大限度地提高了建筑保温隔热性能和气密性，并通过热（冷）回收装置将室内废气中的热（冷）量回收，从而显著降低能源需求，实现室内舒适的居住环境，是当前被认为能量效益最佳的房屋。
1 被动房屋简述据资料显示，被动房屋的概念始于1996年，普遍认为最早的“被动房”建于1991年德国的黑森州。
“被动房”是一种节能方式，它不受建筑方式、建筑类型和使用功能的限制，可以作为办公楼、住宅楼、体育馆以及工业用房等建筑使用。
经研究，普通建筑也可以通过改建达到“被动房”的标准要求，因此具有广泛的实践意义。
尽管“被动房”在德国、奥地利、瑞士和意大利已经大量投入使用，但在我国目前仍处于起步阶段。
“汉堡之家”是中国境内首座获得认证的“被动房”，是上海世博会德国汉堡市城市最佳实践区案例馆。
“被动房”的节能主要是由吸收太阳能、保温和密闭、空调热回收系统三者的有效结合才得以实现的。
为了最大限度地吸收太阳能的热量，“被动房”的向阳部分要有大量的玻璃窗。
而超厚的保温隔热层能防止热能从墙壁、屋顶和地板流失。
德国绿色建筑-被动房简介
什么是高能效建筑 -- 被动式低能耗建筑? Was sind energieeffiziente Gebäude?
E F F I Z I E N Z E N T S C H E I D E T . 15
高能效建筑基本原理: 减少热需求(热损失) ，降低供热负荷!
•供暖能耗 kWh/（m2 a）
•相比常规 建筑，被动 房供暖能耗 通常可以降
热舒适度: 温度和湿度的影响
湿度过高或过低都会影响 健康，尤其是皮肤和呼吸 道
湿度过高时会产生霉菌
湿度过低时有可能损害镶 木地板或乐器
最佳相对湿度范围是 35-55%
•Quelleபைடு நூலகம் RoA RONGEN ARCHITEKTEN GmbH
•绘图：PHI, Pfluger
E F F I Z I E N Z E N T S C H E I D E T . 21
50 %
股东代表为德国经济能源部 以及 德国联邦食品农业部 德国联邦环保、建筑及核能安全部 德国联邦交通及信息化部
KfW信贷银行集团
26 %
安联欧盟股份有限公司 8 %
德意志银行股份公司
8%
德国中央银行股份公司 8 %
管理层
Stephan Kohler – 总裁 Ulrich Benterbusch
专业人员
(受过良好专业培训， 且数量众多)
市场引入
(试点、推广)
市场拓展
(规模化高、 经济性好的产品)
EFFIZIENZ ENTSCHEIDET. 6
高能效建筑: 德国现行标准
降低能源需求: 德国节能条例(EnEV)的产生和发展
EPBD 1 2002
新建建筑必须达 到近零能耗标准!

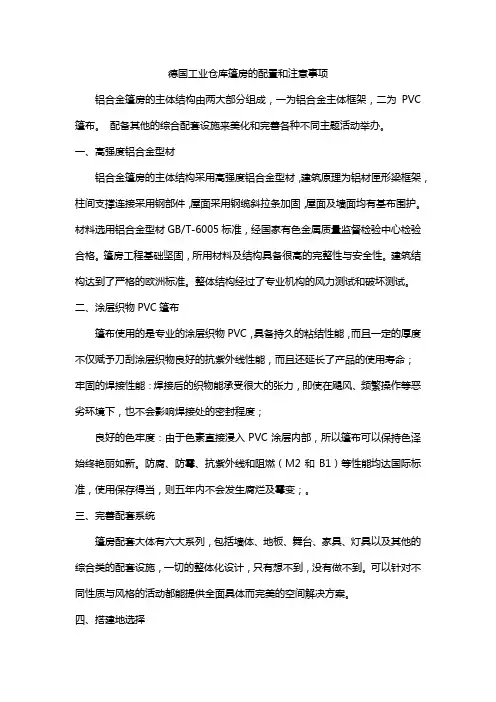

德国工业仓库篷房的配置和注意事项
德国工业仓库篷房的配置和注意事项铝合金篷房的主体结构由两大部分组成，一为铝合金主体框架，二为PVC 篷布。
配备其他的综合配套设施来美化和完善各种不同主题活动举办。
一、高强度铝合金型材铝合金篷房的主体结构采用高强度铝合金型材，建筑原理为铝材匣形梁框架，柱间支撑连接采用钢部件，屋面采用钢缆斜拉条加固，屋面及墙面均有基布围护。
材料选用铝合金型材GB/T-6005标准，经国家有色金属质量监督检验中心检验合格。
篷房工程基础坚固，所用材料及结构具备很高的完整性与安全性。
建筑结构达到了严格的欧洲标准。
整体结构经过了专业机构的风力测试和破坏测试。
二、涂层织物PVC篷布篷布使用的是专业的涂层织物PVC，具备持久的粘结性能，而且一定的厚度不仅赋予刀刮涂层织物良好的抗紫外线性能，而且还延长了产品的使用寿命；牢固的焊接性能：焊接后的织物能承受很大的张力，即使在飓风、频繁操作等恶劣环境下，也不会影响焊接处的密封程度；良好的色牢度：由于色素直接浸入PVC涂层内部，所以篷布可以保持色泽始终艳丽如新。
防腐、防霉、抗紫外线和阻燃（M2和B1）等性能均达国际标准，使用保存得当，则五年内不会发生腐烂及霉变；。
三、完善配套系统篷房配套大体有六大系列，包括墙体、地板、舞台、家具、灯具以及其他的综合类的配套设施，一切的整体化设计，只有想不到，没有做不到。
可以针对不同性质与风格的活动都能提供全面具体而完美的空间解决方案。
四、搭建地选择虽然篷房对搭建场地没有太多限制，但是尽量不要将搭建在山顶或空旷的原野中，以免遭受雷击。
而且要根据不同的地形选择合适的搭建固定方式，这样才能更好地保证篷房正常使用！压紧篷房顶布：篷房顶布在首次进行安装时，要将固定顶布的部件一次性完全压紧，然后在篷房搭建完成后的一至两周再次对顶布进行压紧固定，这样篷布在经过一段时间的拉扯，一些褶皱的地方会被拉平，与框架可达到最佳的贴合效果，这样篷房在整体外观上有很大的提升，而且可以有效消除篷布积水的问题！防火用电安全：篷房空调、灯光和其他设备很多都是需要用电，所以在为篷房供电时注意电线与支架要良好绝缘，保证用电安全。
三分钟了解德国被动房技术
三分钟了解德国被动房技术
你们的房子是不是都有暖气、公开室或者壁炉？可能还有中央空调或者窗式空调？但你有没有想过它们能否有必要？
1991年，奥地利的菲斯特博士建造了世界上第一栋被动房。
下面来看看他都做了些什么。
1.良好的建筑隔热性能。
就像穿上一件白色冬衫夹克，同样的原理我们也应用于被动房。
2.优秀的建筑气密性。
减少室内热量分发到室外，无论有多少。
3.无冷热桥。
冷热桥对热量来说就像一条通道。
热量由此直接穿过墙体分发。
而事实上，大多数的房子都有冷热桥，室内热量很容易经过冷热桥分发到室外。
除此以外，被动房还需求专用的窗户类型，普通情况下，采用三层中空玻璃。
被动房还需求肯定正确的朝向。
保证冬季的采暖和夏季的遮阳效果。
经过高效带热回收的新风系统（HRV）。
为室内提供新颖空气的同时不损失室内热量。
把以上一切措施叠加起来，你的房屋就已不再要暖气或空调了。
那么，房屋采暖的热量来自哪里呢？
被动房降低了90%的能耗。
你身体分发的热量就满足一部分采暖需求。
阳光、家电、照明以致电视机也可以提供采暖所需热量。
让我们减少建筑采暖的需求，共同维护我们的自然环境！
与欧美绿色建筑一起走进被动房世界。
德国这样自建房，几天建好冬暖夏凉不花电费
德国这样自建房，几天建好冬暖夏凉不花电费德国这样自建房，几天建好冬暖夏凉不花电费新型房屋 2015-09-04 12:40 中国的自建房，国外的owner build，都是指主人自己盖房子。
盖房子都要先打基础，然后做主体，最后装修，全世界都一样。
但德国人多年前开始实践房屋预制化，被动式，并成功应用在欧洲许多国家，他的优点就是建造快，主要因为人工太贵，同时超级保温节能。
以这套房屋为例，看看德国房屋建造全过程，并为什么冬暖夏凉，自己发电自己采暖不花钱。
▼挖基坑，中国自建房与全世界都一样，很少有手工的，都是机械化了。
▼根据房子所处的地区，有不同的抗震等级，也就对应着不同的设计标准，圈梁和构造柱保证房屋的整体性，中国自建房也都这样做基础。
▼基础后，各国就有了差异，德国建造速度快，一周内基本封顶，主要是砖大且轻，抹灰有专业机器。
▼砖本身保温性好，地区不同，有不同的保温材料可以选择。
▼这样盖房子当然又快又保温了。
▼德国自建房要做到的就是房屋全部都被保温材料包裹，不留散热的地方，夏天凉快，冬天暖和。
▼因为干法作业，所以现场更加整洁，更多的使用预制木结构▼屋顶也是木结构，不同在于木头经过处理，防火防腐，屋顶为工厂预制，现场直接安装▼门窗是房屋保温的关键要素，所以德国门窗都是采用断桥铝，三层真空玻璃，保温性更好▼德国内部装修也简洁实用为主，构件预制化程度高，所以速度快，无污染▼因为德国被动式房屋的要求，房屋密闭性，保温性好，空气循环都用新风系统，时刻呼吸新鲜空气，同时为了杜绝热交换，废空气排出的同时，留下热量，加热进入的冷空气。
▼太阳能发电已经成为德国自建房标配，还有太阳能蓄热，蓄热后可以给房屋加热地暖管道。
所以再也不用交电费和冬天的采暖费了。
▼装修实用为主，不花哨▼楼梯为工厂预制，现场直接安装，快速，无甲醛等污染▼围挡也是预制，商品化▼外部以防水涂料为主，很少挂装饰板微信公众号：住宅公园（ID：houseparkcom），免费新型房屋自建房户型图纸；自建房成本计算器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德国被动房设计和施工指南
1. 介绍
被动房是一种能够极大减少能源消耗的建筑设计和施工理念。
德国作为被动房技术领先的国家之一，其经验和指南对于其他国家的被动房建设具有重要参考价值。
本文将详细探讨德国被动房设计和施工的指南要点，并给出一些建议和注意事项。
2. 德国被动房设计指南
2.1 建筑外部设计
德国被动房的外部设计注重保温和密封。
以下是一些设计要点： - 双层或三层窗户：为了提高保温性能，德国被动房常采用双层或三层窗户，并在窗户之间增加通风空间。
- 外墙保温：选择高性能的外墙保温材料，如岩棉、聚苯板等。
- 高效保温材料的使用：使用高效保温材料，如硅酸盐砖、岩棉、聚氨酯等。
- 密封性：严格控制建筑物的空气渗漏，确保建筑的密封性。
2.2 供暖和通风系统
德国被动房的供暖和通风系统是确保室内舒适度的重要因素。
以下是一些设计要点：- 热回收：采用热回收系统，将室内空气中带有热能的废气排出，并将热能传递给新鲜空气。
- 地热供暖：利用地热进行供暖，提高能源利用率。
- 机械通风系统：采用智能化的机械通风系统，能够根据室内外温度、湿度等条件自动调节通风量。
2.3 采光和日照设计
德国被动房的采光和日照设计旨在充分利用自然光线，减少对人工照明的依赖。
以下是一些设计要点： - 大面积窗户：尽可能采用大面积的窗户，增加采光面积。
- 天窗设计：合理设置天窗，使室内能够获得更多的日照。
- 采光罩设计：采用
采光罩等装置，使阳光能够均匀进入室内，避免过度采光或局部阴暗。
3. 德国被动房施工指南
3.1 施工材料的选择
德国被动房施工注重材料的品质和环保性。
以下是一些选择要点： - 环保材料：选择符合环保标准的材料，如绿色建材、低甲醛板材等。
- 耐久性：选择具有较长使用寿命和耐候性的材料，减少以后的维护成本。
- 高性能隔热材料：使用高性能的隔热材料，如聚苯板、岩棉等，提高建筑的保温性能。
3.2 施工工艺和技术要点
德国被动房施工注重细节和工艺。
以下是一些要点： - 施工细节处理：注重施工细节的处理，确保建筑的保温和密封效果。
- 空气渗漏测试：在施工完成后进行空气渗漏测试，确保建筑的密封性。
- 施工质量控制：严格控制施工质量，确保建筑符合被动房的标准。
3.3 其他注意事项
在德国被动房的设计和施工过程中，还有一些其他注意事项需要考虑： - 法规和标准：遵循相关的法规和标准，确保建筑的合规性。
- 能源效率计算：进行能源效率计算，评估被动房的实际能源消耗。
- 经验分享：与其他从业者、专家和顾问进行经验分享，借鉴他们的成功案例和教训。
结论
德国被动房设计和施工指南为我们提供了宝贵的经验和指导。
在建设被动房时，我们应该注重保温和密封、供暖和通风系统、采光和日照设计等方面的细节。
选择合适的施工材料和工艺也是非常重要的。
通过遵循指南中的要点和注意事项，我们可以打造出更加节能、环保和舒适的被动房。
将德国的经验和指南与我们的实际情况相结合，我们可以在被动房的设计和施工中取得更好的效果。
