尺寸链概率法计算公式

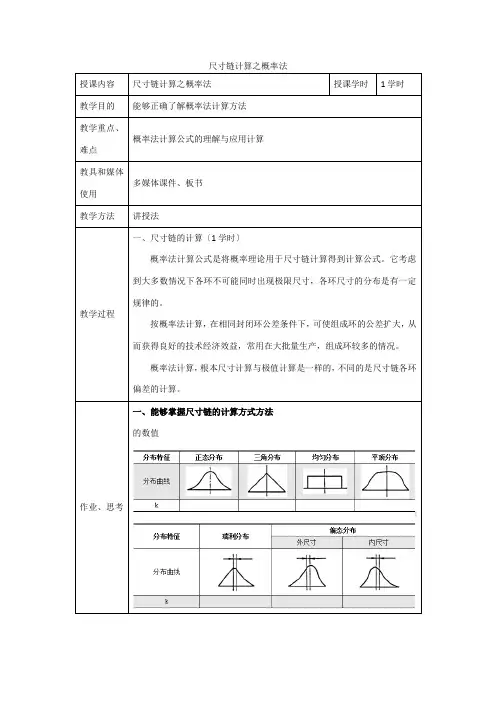

汽车制造与装配技术《尺寸链计算之概率法》
尺寸链计算之概率法
授课内容尺寸链计算之概率法授课学时1学时教学目的能够正确了解概率法计算方法
教学重点、
难点
概率法计算公式的理解与应用计算
教具和媒体
使用
多媒体课件、板书
教学方法讲授法
教学过程一、尺寸链的计算〔1学时〕
概率法计算公式是将概率理论用于尺寸链计算得到计算公式。
它考虑到大多数情况下各环不可能同时出现极限尺寸，各环尺寸的分布是有一定规律的。
按概率法计算，在相同封闭环公差条件下，可使组成环的公差扩大，从而获得良好的技术经济效益，常用在大批量生产，组成环较多的情况。
概率法计算，根本尺寸计算与极值计算是一样的，不同的是尺寸链各环偏差的计算。
作业、思考一、能够掌握尺寸链的计算方式方法的数值。
万能平面尺寸链计算公式及其用法举例
/ X B ﹦ 0.999 ； LAB Y A ﹦ 0.0439 ；
7
L AB YB ﹦﹣0.0439
由上述各偏导数值的符号可知， X A 、 X B 和 Y A 是尺寸链的増环，
YB 是减环。
' ' ⑵ 计算公差 d X A 、d X B 、d Y A' 和 d YB' ' ' 由式⑷可得：d LAB ﹦ LAB X A d X A ﹢ LAB X B d X B ﹢ ' L AB Y A d Y A ﹢ LAB YB d YB' ' ' 已知：d LAB ﹦0.18mm ；所以：0.18﹦｜0.999｜d X A ﹢｜0.999｜d X B ' ' ﹢｜0.0439｜d Y A ' ﹢｜﹣0.0439｜d YB' ；取 d X A ﹦d X B ﹦d Y A' ﹦d YB' ' ' ' ' 则 dXA ﹦d X B ﹦d Y A' ﹦d YB' ﹦0.086mm﹙说明：可以取 d X A 、d X B 、d Y A'
代入上式，即
' 0.18﹦｜0.999｜d X A ﹢｜0.999∣ 0.072﹢∣0.0439∣d Y A' + ' ' ｜﹣0.0439｜ 0.072 ；取 d X A ﹦d Y A' ，则 d X A ﹦d Y A' ﹦0.1mm；由于 ' ' dXA 和 d Y A' 小于 d X A 和 d Y A ，所以 d X A 和 d Y A 应取 d X A 和 d Y A' 之值， ' 即 d X A ﹦d Y A ﹦d X A ﹦d Y A' ﹦0.1mm。综上所述，可得：d X B ﹦d YB

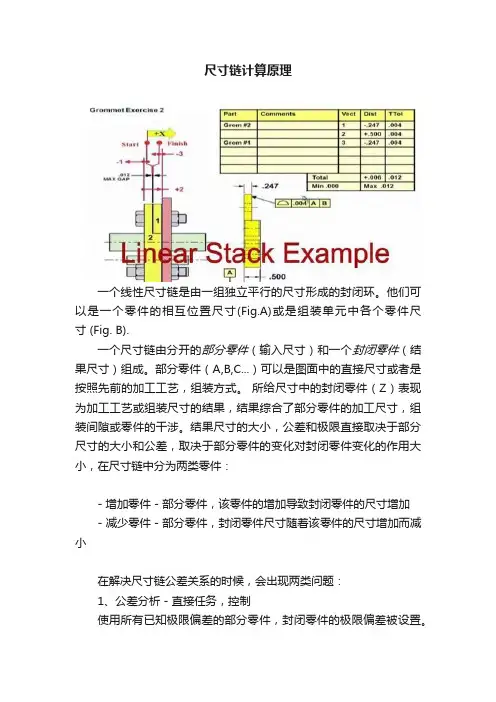

尺寸链计算原理
尺寸链计算原理一个线性尺寸链是由一组独立平行的尺寸形成的封闭环。
他们可以是一个零件的相互位置尺寸(Fig.A)或是组装单元中各个零件尺寸 (Fig. B).一个尺寸链由分开的部分零件（输入尺寸）和一个封闭零件（结果尺寸）组成。
部分零件（A,B,C...）可以是图面中的直接尺寸或者是按照先前的加工工艺，组装方式。
所给尺寸中的封闭零件（Z）表现为加工工艺或组装尺寸的结果，结果综合了部分零件的加工尺寸，组装间隙或零件的干涉。
结果尺寸的大小，公差和极限直接取决于部分尺寸的大小和公差，取决于部分零件的变化对封闭零件变化的作用大小，在尺寸链中分为两类零件：- 增加零件 - 部分零件，该零件的增加导致封闭零件的尺寸增加- 减少零件 - 部分零件，封闭零件尺寸随着该零件的尺寸增加而减小在解决尺寸链公差关系的时候，会出现两类问题：1、公差分析 - 直接任务，控制使用所有已知极限偏差的部分零件，封闭零件的极限偏差被设置。
直接任务在计算中是明确的同时通常用于在给定图面下检查零件的组装与加工。
2、公差合成 - 间接任务，设计出于功能需要使用封闭零件的极限偏差，来设计部分零件的极限偏差。
间接任务用来解决设计功能组及组装。
公差计算方法的选择以及尺寸链零件的极限偏差影响组装精度和零件的组装互换性。
因此，产品的经济性和运转性取决于此。
在尺寸链中解决公差关系，工程实践使用三个基本方法：·算数计算法·统计学计算法·成组交替性计算方法算术计算方法 - WC method (Worst Case).最常使用的方法，有时叫做最大－最小计算方法。
它用于在任何部分零件的实际尺寸的任意组合下保证封闭零件的所需极限偏差，也就是最大和最小极限尺寸。
这个方法保证了零件的完全装配和工作交替性。
但是，由于封闭零件的高精度要求，导致部分零件的公差值太极限，因此带来高的加工成本。
因此WC方法主要适合用于计算小数量零件尺寸链或结果尺寸的公差是可以接受的情况。
尺寸链设计
四、尺寸設計計算
2. 确定组成环公差大小及误差分配方法
2.1 等公差原则 按等公差值分配的方法来分 配封闭环的公差时,各组成环的公差值取相同 的平均公差值Tav：即 极值法 Tav=T0/(n-1) 概率法 Tav T0 / n 1
一、尺寸链的基本概念
2 尺寸链的分类
2.2 按空间位置分 1） 长度尺寸链—全部环为长度的尺寸链 2） 角度尺寸链—全部环为角度的尺寸链 3）直线尺寸链—— 全部组成环平行于封闭环的尺寸链。 4）平面尺寸链—— 全部组成环位于一个或几个平行平面内，
但某些组成环不平行于封闭环的尺寸链。 5） 空间尺寸链——组成环位于几个不平行平面内的尺寸链。
2.3. 平均偏差
m
n 1
0 i
j
i 1
j m1
0
1 2
E
S0
EI0
同理
i
1 2
ESi
EIi
式中：Δ0——封闭环的平均偏差 Δi——增环的平均偏差 Δj——减环的平均偏差
三、概率法計算尺寸鏈
3. 方法： 1）计算出各环的公差、平均尺寸、平均偏差，
增环：A1 减环：A2，A3，A4，A5
（2）确定各组成环的公差，组成环的平均极限公差为：
Tavl
TA0 n 1
0.25 6 1
0.05mm
（3）根据实际情况确定：T(A1)= T(A3) 0.06mm， T(A2)= T(A5) ＝0.045，A4为标准件，即T(A4)＝0.04mm。
公差尺寸链计算公式
公差尺寸链计算公式公差尺寸链公差尺寸链是指由一系列零件组成的装配体系中，各零件之间的公差关系。
在机械设计和生产过程中，正确的计算和控制公差尺寸链是确保装配质量的重要因素。
下面列举一些相关的计算公式，并给出解释和例子。
1. 最大材料条件与最小材料条件最大材料条件（MMC）是指零件或特征的最大尺寸，而最小材料条件（LMC）是指零件或特征的最小尺寸。
根据这两个条件，在公差尺寸链的计算中，我们可以得到以下两个公式：•最大材料条件下公差尺寸：T = MMC - 低限制公差•最小材料条件下公差尺寸：T = LMC - 高限制公差以螺纹为例，最大材料条件下，螺纹轴的最大尺寸为25 mm，低限制公差为- mm，那么螺纹轴的最大材料条件下公差尺寸为 mm（25 + (-)）。
2. 链公差法则在公差尺寸链的计算中，使用链公差法则可以将公差传递从装配体到各个零件，下面是链公差法则的一般形式：T(a, b) = T(a) + T(b) + |∑L|其中，T(a, b)是装配体尺寸的公差，T(a)和T(b)分别是零件a和b的公差，∑L是两个零件直接的公差和（所有相邻公差的代数和），也称为“累加和”。
以一个简单的装配体为例，该装配体由两个零件a和b组成，零件a的公差为 mm，零件b的公差为 mm。
两个零件的直接公差和为 mm。
根据链公差法则，装配体的公差尺寸为：T(a, b) = + + || = mm3. 频率分布法则在公差尺寸链的计算中，使用频率分布法则可以根据具体的公差分布情况，计算出装配体尺寸的公差。
以下是频率分布法则的一般形式：T = ΔD × K其中，ΔD是公差限制域（公差分布范围的一半），K是概率累积函数曲线的系数。
以一个简单的零件为例，假设公差限制域为 mm，概率累积函数曲线的系数为。
那么该零件的公差尺寸为：T = × = mm总结•最大材料条件与最小材料条件可用于计算公差尺寸。
•链公差法则可用于将公差传递到装配体。
尺寸链
一、尺寸链的概念图5-1: 尺寸链示例二、尺寸链的基本术语及分类（一）尺寸链的基本术语1.环：尺寸链中每个尺寸2.封闭环：在加工或装配过程中最后形成的一环，它的大小是由组成环间接保证的ＡＯ3.组成环：对封闭环有影响的其它各环。
增环：引起封闭环同向变动减环：引起封闭环反向变动（二）尺寸链的分类1.按尺寸链的功能要求分：1）工艺尺寸链2）装配尺寸链2.尺寸链间相互联系分：1）独立尺寸链2）并联尺寸链图5-2:并联尺寸链3.按环的几何特征分1.长度尺寸链2.角度尺寸链图5-3:角度尺寸链3.组合形式4.按环的空间位置分1.直线尺寸链2.平面尺寸链图5-4:平面尺寸链3.空间尺寸链三、尺寸链的计算公式（一）极值法计算公式1.基本尺寸计算2.极限尺寸的计算3.上、下偏差的计算4.环公差的计算5.各环平均公差计算6.平均尺寸及对称偏差计算法二、概率法计算公式k 0、ki为各环的相对分布系数，影响k的因素为二个方面：一是合格率，在公差带范围内即（3σ内）全部合格，认为k'=1不作另外考虑，一般与实际中的情况符合，否则要考虑置信水平P二是分布规律：当分布规律为正态分布时k n=1,否则要考虑分布特性K″获得,在3σ区间内（公差带内）全部合格推导：一、工艺尺寸链的建立和增环、减环判别（一）、尺寸链的建立1.确定封闭环装配尺寸链中，装配精度就是封闭环；（设计）尺寸链中，未标尺寸（环）就是封闭环。
工艺尺寸链：间接获得的，不是直接保证的尺寸。
2.查组成环加工中直接获得且对封闭环有影响的尺寸3.画出尺寸链注意：使组成环环数达到最少（二）、增坏，减环的判别1、回路法：与封闭环反向的为增环，与封闭环同向的为减环。
2、直观法：与封闭环串联的是减环，与封闭环共基线并联的是增环。
串联的组成环性质相同，共基线并联的组成环性质相反。
3、分析法：假定其它组成环均为定值，分析某一组成环，其增大使封闭环增大为增环，反之为减环。
二、工艺基准与设计基准不重合时，工序尺寸及其公差的确定例、图5-5：测量基准与设计基准不重合的尺寸换算轴承碗问题，测量基准与设计基准不重合1、设计要求保证10-0.10及40-0.20孔深任意设计尺寸链，封闭环---总长X0X0=10+40=50, ES(x0)=0, EI0=-0.2-0.1=-0.3封闭环X0=50-00.32、测量问题----如何保证40-0.2？测量基准与设计基准不重合尺寸换算40-0.2尺寸的设计基准为B，无法直接测量改为A, 40-0.2是封闭环，由10-0.1及尺寸X1间接保证A.初检T0=ΣT i？否则调整公差B．判别增减环C．选用公式3、假废品问题，若测量结果为50? 49.75？合格否？需重测Ａ１4、如何提高测量----加工的可能性-----设计工艺装备，保证设计尺寸。
尺寸链
装配尺寸链及其应用
装配尺寸链： 把影响某一装配精度的有关尺寸彼此顺 序地连接起来，构成一个封闭外形即装配尺 寸链。 1.装配尺寸链的建立 ⑴确定封闭环； ⑵确定组成环； ⑶画尺寸链； ⑷判断增、减环。
2.装配尺寸链的计算方法 ⑴极值法 ⑵概率法：
3.装配尺寸链的解法 ⑴互换法 例题：如图所示一对开式齿轮箱部件，为了使 齿轮能正常工作，装配后要求轴向间隙为 0~0.7mm。已知各零件基本尺寸为： A1=100mm，A2=50mm，A3=A5=5mm， A4=139mm。试用完全互换法和不完全互换 法确定各组成环的公差与偏差。
例题： 已知：活塞销 与活塞孔的直径为 ￠30mm，装配间 隙要求为 0.005~0.015mm， 已知活塞孔、活塞 销的经济精度公差 为0.02mm。试用 分组装配法解此尺 寸链，试确定各组 成环的偏差值。
活塞
活塞销
如图所示，轴套零件的 轴向尺寸，其外圆、 内孔及端面均已加工。 试求当以B面定位钻铰 φ10H7mm孔的工序尺 寸(A)。
如图所示的轴套件，当 0.20 加工B面保证尺寸10 0 mm时的定位基准为 A时，需进行工艺尺 寸换算。试画工艺尺 寸链图，并计算A、 B间的工序尺寸。
如图a所示为轴套零件简图，其内孔、外圆和各端面均 已加工完毕，试分别计算按图b中三种定位方案钻孔 时的工序尺寸及偏差。试判定哪种定位方案较合理？
3．尺寸链的特点 ⑴封闭性 ⑵唯一性 ⑶相关性 4．尺寸链的建立 ⑴确定封闭环； ⑵确定组成环； ⑶画尺寸链； ⑷判断增、减环。
5．工艺尺寸链的计算公式 封闭环的基本尺寸： A0=
A
i 1
n
i
—
i n 1
A
m
i
封闭环的极限偏差：
尺寸链及尺寸链计算
一、尺寸链及尺寸链计算公式1、尺寸链的定义在工件加工和机器装配过程中，由相互联系的尺寸,按一定顺序排列成的封闭尺寸组，称为尺寸链。
尺寸链示例2、工艺尺寸链的组成环：工艺尺寸链中的每一个尺寸称为尺寸链的环。
工艺尺寸链由一系列的环组成。
环又分为：（1）封闭环（终结环）：在加工过程中间接获得的尺寸，称为封闭环。
在图b所示尺寸链中，A0是间接得到的尺寸，它就是图b所示尺寸链的封闭环。
（2）组成环：在加工过程中直接获得的尺寸，称为组成环。
尺寸链中A1与A2都是通过加工直接得到的尺寸，A1、A2都是尺寸链的组成环。
1）增环：在尺寸链中，自身增大或减小，会使封闭环随之增大或减小的组成环，称为增环。
表示增环字母上面用--> 表示。
2）减环：在尺寸链中，自身增大或减小，会使封闭环反而随之减小或增大的组成环，称为减环。
表示减环字母上面用<-- 表示。
3）怎样确定增减环：用箭头方法确定，即凡是箭头方向与封闭环箭头方向相反的组成环为增环，相同的组成环为减环。
在图b所示尺寸链中，A1是增环，A2是减环。
4）传递系数ξi：表示组成环对封闭环影响大小的系数。
即组成环在封闭环上引起的变动量对组成环本身变动量之比。
对直线尺寸链而言，增环的ξi＝1，减环的ξi＝－1。
3.尺寸链的分类4.尺寸链的计算尺寸链计算有正计算、反计算和中间计算等三种类型。
已知组成环求封闭环的计算方式称作正计算；已知封闭环求各组成环称作反计算；已知封闭环及部分组成环，求其余的一个或几个组成环，称为中间计算。
尺寸链计算有极值法与统计法（或概率法）两种。
用极值法解尺寸链是从尺寸链各环均处于极值条件来求解封闭环尺寸与组成环尺寸之间关系的。
用统计法解尺寸链则是运用概率论理论来求解封闭环尺寸与组成环尺寸之间关系的。
5.极值法解尺寸链的计算公式（4）封闭环的中间偏差（5）封闭环公差（6）组成环中间偏差Δi＝(ES i＋EI i)/2（7）封闭环极限尺寸（8）封闭环极限偏差6.竖式计算法口诀：封闭环和增环的基本尺寸和上下偏差照抄；减环基本尺寸变号；减环上下偏差对调且变号。
