划分混合结构房屋静力计算方案的依据
混合结构房屋静力计算方案
混合结构房屋静力计算方案1. 简介混合结构房屋是指由不同结构形式组合而成的建筑物，一般由钢筋混凝土结构和钢结构组成。
在进行混合结构房屋设计时，静力计算方案是非常重要的一步，它可以确保建筑物在承受荷载时具备足够的稳定性和安全性。
本文将介绍混合结构房屋的静力计算方案，主要包括荷载计算、结构分析和设计要点等内容。
2. 荷载计算在进行混合结构房屋的静力计算之前，需要首先进行荷载计算。
荷载计算主要包括以下几个方面：2.1 重力荷载重力荷载是指由于建筑物自重所产生的荷载。
在计算重力荷载时，需要考虑建筑物各个部位的自重，并根据设计规范计算得出相应的荷载值。
2.2 活荷载活荷载是指由于人员、家具、设备和其他可移动物体所产生的荷载。
在计算活荷载时，需要根据建筑物的用途和设计标准，确定相应的荷载系数，并计算得出活荷载的作用效果。
2.3 风荷载风荷载是指由于气流对建筑物所产生的荷载。
在计算风荷载时，需要考虑建筑物的高度、形状、风速等因素，并根据设计规范计算得出相应的荷载值。
2.4 地震荷载地震荷载是指由于地震力对建筑物所产生的荷载。
在计算地震荷载时，需要根据建筑物所处的地震地区和设计标准，确定相应的地震作用系数，并计算得出地震荷载的作用效果。
3. 结构分析在进行混合结构房屋的静力计算时，需要进行结构分析，以确定结构的受力情况和变形情况。
结构分析主要包括以下几个方面：3.1 受力分析受力分析是指对结构的受力情况进行分析，包括确定结构的受力路径、受力大小和受力方向等内容。
在进行受力分析时，需要考虑结构的刚度、强度和稳定性等因素，并根据设计规范确定相应的安全系数。
3.2 变形分析变形分析是指对结构的变形情况进行分析，包括结构的位移、倾斜和变形程度等内容。
在进行变形分析时，需要考虑结构的刚度和变形能力，并根据设计规范确定相应的变形限值。
3.3 应力分析应力分析是指对结构的应力情况进行分析，包括结构的受力点和受力分布等内容。
在进行应力分析时，需要考虑结构的强度和稳定性，并根据设计规范确定相应的安全系数。
建筑结构——房屋的静力计算方案
（二）弹性方案
当房屋的横墙间距较大、楼盖和屋盖的水平刚度较 差时，房屋的空间刚度较差，在荷载作用下，房屋的 墙、柱顶端的相对位移μS／H较大。此时屋架、大梁 与墙柱为铰接，并按不考虑空间工作的平面排架进行 计算(图15-20b)。按这种方法进行静力计算的房屋属 弹性方案房屋。
图 15—20
（三）刚弹性方案
对横墙的要求
由上面分析可知，房屋墙、柱的静力计算方案 是根据房屋空间刚度的大小确定的，而房屋的空间 刚度则由两个主要因素确定。
一是房屋中屋（楼）盖的类别， 二是房屋横墙间距及其刚度的大小。 因而作为刚性和刚弹性方案房屋的横墙，应符合下列 要求：
（一）横墙的厚度不宜小于180mm。
（二）横墙中开有洞口时，洞口的水平截面面积不超 过横墙水平全截面面积的50%。
房屋的空间刚度介于上述两种方案之间。在荷 载作用下，纵墙顶端的相对水平位移较弹性方案房 屋的要小，但又不可以忽略不计。静力计算时，可 根据房屋空间刚度的大小，将其水平荷载作用下的 反力进行折减，然后按平面排架或框架进行计算。 按照这种方法进行静力计算的房屋属刚弹性方案房 屋(图15-20c)。
2B2.1.3刚性和刚弹性方案房屋
房屋的静力计算方案
屋盖或楼盖类 别
表15-2
刚性方 刚弹性 案 方案
弹性 方案
整体式、装配整体式和 1 装配式无檩体系钢筋混
凝土屋（楼）盖
s<32
装配式有檩体系钢筋混
2
凝土屋盖、轻钢屋盖和 有密铺望板的木屋（楼）
s<20
盖
32≤s ≤72
s >72
20≤s≤ 48
s>48
3
冷摊瓦木屋盖和石棉水 泥瓦轻钢屋盖
《砌体结构》练习册答案
《砌体结构》习题集答案练习一一、判断题1、施工阶段砂浆尚未硬化的新砌体，可按砂浆强度为零确定其砌体强度。
（√）2、由砌体建造的结构称为砌体结构。
（√）3、空洞率小于25%，孔的尺寸小而数量多，主要用于承重部位的砖。
简称多孔砖。
目前多孔砖分为P型砖和M型砖。
（×）4、砌体构件截面尺寸A<0.3 m2时，其强度设计值调整系数γa=0.8+A。
（×）5、各种砌体，当用水泥砂浆砌筑时，其抗压强度设计值，应按规范表中数值乘以调整系数0.85。
（×）二、选择题1、砌体抗震性能是好是差？因为（ D ）A、砌体抗震性能是好，因砌体自重大B、砌体灰缝多，延性差，有利于地震产生的变形，因此抗震性能很好C、砌体转角处，因刚度发生变化，故抗震性能好D、砌体自重大，强度低，灰缝多，延性差，抗震性能很差2、砌体承受弯、剪、拉作用时，主要依靠（A ）A、砌体间砂浆的粘结力B、砌体本身的强度C、砌体尺寸的大小D、砌体的形状是方形或长方形3、砌体抗压强度（A ）Ａ、随块材强度的提高而提高Ｂ、随块材厚度的加大而降低Ｃ、随砂浆强度的提高而降低Ｄ、用水泥砂浆砌筑比用相同强度的混合砂浆砌筑时高4、标准砖的尺寸为（A ）Ａ、240×115×53mmＢ、240×100×70mmＣ、240×150×53mmＤ、300×215×60mm5、砖砌体可否作为受拉构件使用，（B ）Ａ、砖砌体体积不大可作为受拉构件使用Ｂ、砖砌体为脆性材料，承压较好，只能承受很小的拉力故一般不作受拉构件使用Ｃ、砖砌体承受拉力很好一般作受拉构件使用Ｄ、砖砌体可受弯、受剪、受拉，且强于受压，故可作为受拉构件使用6、计算砂浆和块体间的粘结强度时（B ）A、水平灰缝和垂直灰缝均考虑B、仅考虑水平灰缝C、仅考虑垂直灰缝D、水平灰缝和垂直灰缝均不考虑7、砖的强度等级确定是根据（C ）Ａ、抗压强度Ｂ、抗压强度及抗拉强度Ｃ、抗压强度及抗折强度Ｄ、抗剪强度及抗折强度8、影响砌体抗压强度的主要因素为（B ）Ａ、块体的尺寸应大，灰缝的厚度应小Ｂ、块体和砂浆的强度高，砌体强度高Ｃ、块体形状应歪曲不平，砂浆应稀Ｄ、铺砂浆时，转角应铺满，其余地方可有可无9、提高砖砌体轴心抗压强度的最有效方法是（D ）A、提高砂浆的强度等级.B、加大砖的尺寸.C、提高施工质量.D、提高砖的强度等级.10、砌体结构自重大是其缺点之一，为此应（C ）A、减小截面尺寸B、采用空斗墙或空心砖砌体C、发展轻质高强材料D、采用多孔砖及轻砂浆三、多项选择1、砖砌体的抗压强度与砂浆的抗压强度的关系正确的是（CD）A、砖的抗压强度恒大于砖砌体的抗压强度B、砂浆的抗压强度恒大于砖砌体的抗压强度C、砌体的抗压强度随砂浆强度的提高而提高D、砌体的抗压强度随块体强度的提高而提高2、烧结普通砖由粘土、页岩、煤矸石或粉煤灰为主要原料，经焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖，分（ABCD ）。
砌体结构设计第五章课后答案
砌体结构设计第五章课后答案五章材料的不同分为:砖砌体;砌块砌体和石砌体三类。
15.2砌体结构有哪些优缺点?P314答:1）砌体结构的主要优点:1.就地取材，造价低;2.运输和施工简便3.耐久性和耐火性好:4.保温思考题15.1 什么是砌体结构?砌体按所采用材料的不同可以分为哪几类答:由块体和砂浆砌筑而成的受力结构，称为砌体结构，是砖砌体、砌块砌体和石砌体结构的统称。
砌体按、隔热、隔声性能好。
2)砌体结构的主要缺点:1.强度低，特别是抗拉、抗剪和抗弯强度很低;2.自重大;3.整体性差;4.抗震性能差:5.手工操作;6.采用黏土砖会侵占大量农田3)砌体结构正在向轻质高强、约束砌体、利用工业废料和工业化生产等方向发展。
15.3怎样确定块体材料和砂浆的等级?P317答:块体和砂浆的选择主要应满足强度和耐久性的要求，同时也要考虑因地制宜和就地取材，对建筑物的要求以及工作环境(是否处于水下或地下潮湿环境中，有无侵蚀性的液体或气体的作用)等因素:对强度《砌体规范》规定:5层或以上的房屋建筑的墙，以及受振动或高层大于6m的墙、柱所用的最低强度等级:1）砖采用MU10;2)砌体采用MU7.5;石材采用MU30;6）砂浆强度采用M5。
15.4 选用的材料应注意哪些问题?块体和砂浆的选择主要应满足强度和耐久性的要求15.5简述砌体受压过程及其破坏特征?P320 答:1）砌体受压的过程: 1.未裂阶段当荷载小于50%-70%破坏荷载时，压应力与压应变近似为线性关系，砌体没有裂缝;2.裂缝阶段当荷载达到了50%-70%破坏荷载时，在单个块体内出现竖向裂缝，试件就进入了裂缝阶段，这时停止加载，裂缝就停止发展。
继续加载，单块的裂缝增多，并且开始贯穿。
这时如果停止加载，裂缝仍将继续发展;3.破坏阶段当荷载增大到80%-90%破坏荷载时，砌体上已形成几条上下连续贯通的裂缝，试件就进入破坏阶段，这时的裂缝已把砌体分成1/2块体的小立柱,砌体外鼓,最后由于个别块体被压碎或小立柱失稳而破坏。
土建施工混合结构房屋的静力计算方案
土建施工混合结构房屋的静力计算方案混合结构房屋是指由不同材料的构件组成的建筑结构，常见的混合结构包括钢筋混凝土、钢结构、木结构等。
土建施工混合结构房屋的静力计算方案是确保建筑结构安全可靠的重要环节。
本文将针对土建施工混合结构房屋的静力计算方案进行详细介绍。
1. 施工概述在开始静力计算方案之前，需要对土建施工混合结构房屋的概况进行概述。
包括建筑的用途、总体结构形态、建筑高度、楼层数等。
这些信息将有助于确定静力计算所需的参数和方法。
2. 材料特性不同材料的特性直接影响着结构的承载能力和稳定性。
因此，在进行静力计算之前，需要对土建施工混合结构所采用的各种材料进行详细的特性描述。
比如混凝土的抗压强度、钢材的弹性模量和屈服强度等。
3. 荷载计算在进行静力计算之前，需要明确建筑物所承受的荷载情况。
包括静力荷载、动力荷载、恶劣气候条件下的风荷载等。
根据不同荷载的特点和作用范围，选择适当的计算方法进行荷载计算，确保结构在各种工况下的安全性。
4. 结构分析静力计算的核心是结构的受力分析。
针对土建施工混合结构房屋，可以采用有限元分析、弹性分析等方法进行结构受力分析。
通过这些分析方法，可以得到结构内部的应力分布、位移分布等参数，进而评估结构的安全性。
5. 强度验算根据材料特性和荷载计算的结果，对结构的强度进行验算。
确保结构在设计荷载下的应力不超过材料的承载能力。
针对不同材料的特点和验算要求，可以采用不同的验算方法，如强度比较法、强度折减法等。
6. 刚度分析除了强度验算，还需要对结构的刚度进行分析。
刚度分析是评估结构的变形和稳定性的重要手段。
通过分析结构的刚度参数，如刚度矩阵、刚度比等，可以确定结构的刚度异常和刚度不足的情况。
7. 结构优化基于静力计算的结果，可以对结构进行优化设计。
通过调整结构的构件尺寸、布置方式等参数，使结构在满足安全性的前提下，达到最优的材料利用率和经济性。
8. 结论土建施工混合结构房屋的静力计算方案是确保建筑结构安全可靠的重要环节。

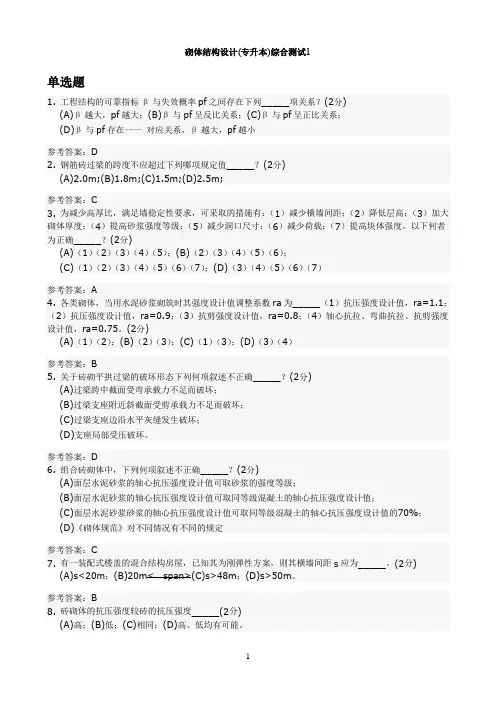

砌体结构设计(专升本)综合测试1
砌体结构设计(专升本)综合测试1单选题1. 工程结构的可靠指标β与失效概率pf之间存在下列_____项关系？(2分)(A)β越大，pf越大；(B)β与pf呈反比关系；(C)β与pf呈正比关系；(D)β与pf存在一一对应关系，β越大，pf越小参考答案：D2. 钢筋砖过梁的跨度不应超过下列哪项规定值_____？(2分)(A)2.0m;(B)1.8m;(C)1.5m;(D)2.5m;参考答案：C3. 为减少高厚比，满足墙稳定性要求，可采取的措施有：（1）减少横墙间距；（2）降低层高；（3）加大砌体厚度；（4）提高砂浆强度等级；（5）减少洞口尺寸；（6）减少荷载；（7）提高块体强度。
以下何者为正确_____？(2分)(A)（1）（2）（3）（4）（5）；(B)（2）（3）（4）（5）（6）；(C)（1）（2）（3）（4）（5）（6）（7）；(D)（3）（4）（5）（6）（7）参考答案：A4. 各类砌体，当用水泥砂浆砌筑时其强度设计值调整系数ra为_____（1）抗压强度设计值，ra=1.1；（2）抗压强度设计值，ra=0.9；（3）抗剪强度设计值，ra=0.8；（4）轴心抗拉、弯曲抗拉、抗剪强度设计值，ra=0.75。
(2分)(A)（1）（2）；(B)（2）（3）；(C)（1）（3）；(D)（3）（4）参考答案：B5. 关于砖砌平拱过梁的破坏形态下列何项叙述不正确_____？(2分)(A)过梁跨中截面受弯承载力不足而破坏；(B)过梁支座附近斜截面受剪承载力不足而破坏；(C)过梁支座边沿水平灰缝发生破坏；(D)支座局部受压破坏。
参考答案：D6. 组合砖砌体中，下列何项叙述不正确_____？(2分)(A)面层水泥砂浆的轴心抗压强度设计值可取砂浆的强度等级；(B)面层水泥砂浆的轴心抗压强度设计值可取同等级混凝土的轴心抗压强度设计值；(C)面层水泥砂浆砂浆的轴心抗压强度设计值可取同等级混凝土的轴心抗压强度设计值的70%；(D)《砌体规范》对不同情况有不同的规定参考答案：C7. 有一装配式楼盖的混合结构房屋，已知其为刚弹性方案，则其横墙间距s应为_____。
第五章混合结构房屋的静力计算和结构设计
= H0
h
3 12.5 0.24
12[ ] 0.76 22 16.7
满足要求
五 混合结构房屋的静力计算和结构设计
5.3 刚性方案房屋的墙体设计
设计内容
荷载设计计算 内力分析 控制截面的荷载效应组合 截面承载力设计
五 混合结构房屋的静力计算和结构设计
例 5.2
某教学楼底层承重外纵墙(局部)截面尺寸如 图所示(相邻横墙为刚性横墙)。底层层高为4.2m， 采用MU10烧结普通砖和M5混合砂浆，刚性方案， 室内外高差为0.45m，试验算该墙的高厚比。
五 混合结构房屋的静力计算和结构设计
例 5.2
承重外纵墙，查表5.5得 [β]=24；
(1) H=4.2+0.45+0.5=5.15m 相邻横墙间距s=10.8>2H=2×5.15=10.3m 由表5.4，H0=1.0H=5.15m
五 混合结构房屋的静力计算和结构设计
内框架承重体系
楼(屋)面板→梁→
外纵、横墙→基础→地基 内砼柱 →柱基础→地基
→地基
内框架承重体系
五 混合结构房屋的静力计算和结构设计
内框架承重体系 特点： (1) 内框架承重，房屋空间刚 度差; (2) 较全框架节省钢筋、水泥； (3) 钢筋混凝土柱和砌体的压 缩性能不同 易引起不均匀的 竖向变形； (4) 适用于空间要求大的商店、 仓库、厂房
查表5.5，得 [β]=22
= H0
hT
4.7 0.365
12.9 12[ ] 0.8 22 17.6
高厚比满足要求
五 混合结构房屋的静力计算和结构设计
壁柱间墙的高厚比验算
H0一律按刚性方案考虑， s取相邻壁柱间的距离。
3混合房屋的静力计算和结构设计
3.混合房屋的静力计算和结构设计
墙柱高厚比验算
墙柱的计算高度与厚度之比称为高厚比 高厚比≦允许高厚比
3.混合房屋的静力计算和结构设计
H0 h
12
H0----墙、柱的计算高度，应按表5.4采用； h ----墙厚或矩形柱与H0相对应的边长； μ1----自承重墙允许高厚比的修正系数； μ2----有门窗洞口墙允许高厚比的修正系数 [β]----墙、柱的允许高厚比
2、静力计算方案
按房屋空间受力性能的强弱(由η反映),即
空间刚度的大小,房屋的静力计算方案可分 为三种:
❖刚性方案： 0.33时
❖弹性方案： 0.77
❖刚弹性方案： 0.33 0.77
尽量设计成刚性方案，不宜采用弹性方案
3.混合房屋的静力计算和结构设计
静力计算方案
2、静力计算方案
3.混合房屋的静力计算和结构设计
楼面（屋面）→梁（屋架）→纵墙→基 础→地基
3.混合房屋的静力计算和结构设计
结构布置方案
2、横墙承重方案
房屋开间不大，横墙间距较小，将楼（或 屋面）板直接搁置在横墙上
楼面（屋面）板→横墙→基础→地基
3.混合房屋的静力计算和结构设计
结构布置方案
3、纵、横墙承重方案
楼(屋)面板→
梁→纵墙 横墙
→基础→地基
3.混合房屋的静力计算和结构设计
房屋的静力计算方案 墙柱高厚比验算 多层房屋墙体计算
3.混合房屋的静力计算和结构设计
房屋的静力计算方案
混合结构房屋
水平承重结构：板、梁、屋架等构件 竖向承重结构：墙、柱和基础
3.混合房屋的静力计算和结构设计
结构布置方案
1、纵墙承重方案 无内横墙或横墙间距很大,由纵墙直 接承受楼面、屋面荷载
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
划分混合结构房屋静力计算方案的依据
混合结构房屋静力计算方案的依据通常包括以下几个方面:
1. 房屋结构形式:混合结构房屋通常由混凝土、砖木等不同的建筑材料构成,因此需要考虑房屋的整体结构形式,包括混凝土结构、砖木结构、钢结构等。
2. 材料强度:混合结构房屋的建筑材料强度需要考虑,以确保房屋在地震等自然灾害下能够承受风力和其他形式的力。
3. 设计规范:根据当地的建筑设计规范,需要对混合结构房屋进行符合规范的设计,以确保房屋的安全性。
4. 地震力分析:在进行静力计算前,需要进行地震力分析,以确保房屋在地震面前能够承受地震力的影响。
5. 人员使用需求:混合结构房屋需要满足不同的人员使用需求,例如住宅、商业建筑等,需要考虑每平方米的人员数量和使用需求。
综合以上几个方面,就可以制定混合结构房屋静力计算方案,以确保房屋能够在各种情况下安全可靠。
