输电线路的防雷技术措施通用版
输电线路防雷措施
输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。
输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。
35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。
（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。
反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。
若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。
接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。
在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。
（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。
（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。
（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。
能免除线路的冲击闪络，使建弧率降为零。
（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。
输电线路常用防雷措施介绍

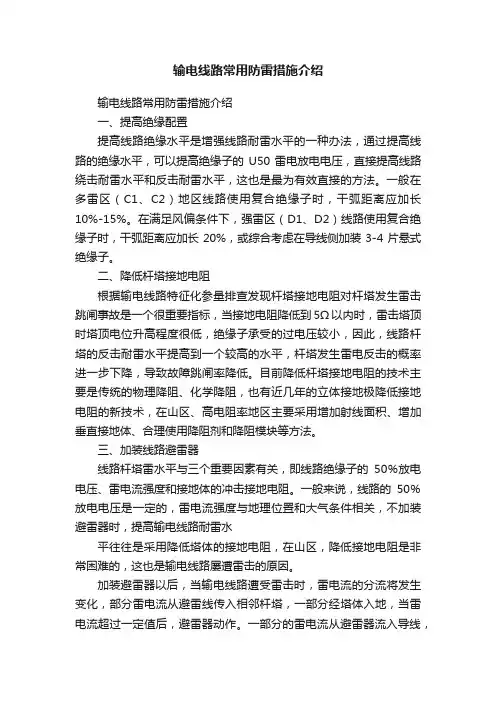

输电线路常用防雷措施介绍输电线路常用防雷措施介绍一、提高绝缘配置提高线路绝缘水平是增强线路耐雷水平的一种办法，通过提高线路的绝缘水平，可以提高绝缘子的U50雷电放电电压，直接提高线路绕击耐雷水平和反击耐雷水平，这也是最为有效直接的方法。
一般在多雷区（C1、C2）地区线路使用复合绝缘子时，干弧距离应加长10%-15%。
在满足风偏条件下，强雷区（D1、D2）线路使用复合绝缘子时，干弧距离应加长20%，或综合考虑在导线侧加装3-4片悬式绝缘子。
二、降低杆塔接地电阻根据输电线路特征化参量排查发现杆塔接地电阻对杆塔发生雷击跳闸事故是一个很重要指标，当接地电阻降低到5Ω以内时，雷击塔顶时塔顶电位升高程度很低，绝缘子承受的过电压较小，因此，线路杆塔的反击耐雷水平提高到一个较高的水平，杆塔发生雷电反击的概率进一步下降，导致故障跳闸率降低。
目前降低杆塔接地电阻的技术主要是传统的物理降阻、化学降阻，也有近几年的立体接地极降低接地电阻的新技术，在山区、高电阻率地区主要采用增加射线面积、增加垂直接地体、合理使用降阻剂和降阻模块等方法。
三、加装线路避雷器线路杆塔雷水平与三个重要因素有关，即线路绝缘子的50％放电电压、雷电流强度和接地体的冲击接地电阻。
一般来说，线路的50％放电电压是一定的，雷电流强度与地理位置和大气条件相关，不加装避雷器时，提高输电线路耐雷水平往往是采用降低塔体的接地电阻，在山区，降低接地电阻是非常困难的，这也是输电线路屡遭雷击的原因。
加装避雷器以后，当输电线路遭受雷击时，雷电流的分流将发生变化，部分雷电流从避雷线传入相邻杆塔，一部分经塔体入地，当雷电流超过一定值后，避雷器动作。
一部分的雷电流从避雷器流入导线，传播到相邻杆塔。
雷电流在流经避雷线和导线时，由于导线间的电磁感应作用，将分别在导线和避雷线上产生耦合分量。
这种分流的耦合作用和避雷器的限压作用将使导线电位升高，使导线和塔顶之间的电位差小于绝缘子串的闪络电压，绝缘子不会发生闪络，因此，线路避雷器具有很好的钳电位作用，这也是线路避雷器进行防雷的明显特点。
架空输电线路防雷措施
架空输电线路防雷措施姓名：XXX部门：XXX日期：XXX架空输电线路防雷措施架空输电线路是电力网及电力系统的重要组成部分。
由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。
架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。
架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。
针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：1防直击，就是使输电线路不受直击雷。
2防闪络，就是使输电线路受雷后绝缘不发生闪络。
3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。
4防停电，就是使输电线路建立工频电弧后不中断电力供应。
架空输电线路防雷的具体措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。
因此，110kV及以上电压等级的输电线第 2 页共 8 页路都应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV 双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。
2安装避雷针安装避雷针也是架空输电线路常用的一种防雷措施。
但是在实际应用却存在以下问题：1）由于避雷针而导致雷击概率增大2）保护范围小国内外不少防雷专家，对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。
高压架空输电线路防雷措施
背景介绍•高压架空输电线路的防雷措施是保证电力系统安全运行的重要环节。
采取科学合理的防雷措施，可以减少雷电对高压架空输电线路的损害，降低线路跳闸率，提高电力系统的稳定性和可靠性。
同时，防雷措施还可以保护周边环境和人民生命财产安全，对于维护社会稳定和促进经济发展具有重要意义。
防雷措施的重要性安装避雷线避雷线的作用避雷线通常沿着导线或杆塔进行安装，其安装角度和高度需根据具体的地理环境和气象条件进行设计。
避雷线的安装方式避雷线的优点降低杆塔接地电阻降低接地电阻的方法降低接地电阻的优点接地电阻的作用安装避雷器030201强化绝缘避雷线的应用避雷线的应用可以有效地将雷电电流引导到架空线上，避免雷电直接击中线路或设备。
避雷线的安装位置和数量需根据线路的具体情况和环境进行设计，一般在线路的关键部位和易受雷击的区域应加强避雷线的布置。
避雷线的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
接地电阻的应用接地电阻是将雷电电流引入大地的关键设备，其阻值大小直接影响到电流的引入效果。
接地电阻的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强接地电阻的布置。
接地电阻的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的导电性能和耐腐蚀性能。
避雷器的应用避雷器的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强避雷器的布置。
避雷器的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
避雷器是一种将雷电电流引入地下的设备，其作用是在雷电电流过大时将其引入地下，避免对线路或设备造成损坏。
强化绝缘的应用强化绝缘是通过加强线路或设备的绝缘材料来提高其耐压能力，从而减少雷电电流对线路或设备的损坏。
强化绝缘的措施包括采用高性能的绝缘材料、增加绝缘层的厚度、添加绝缘涂层等。
强化绝缘的应用需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强绝缘材料的强化。
高压输电线路防雷技术措施分析
高压输 电线路 防雷技术措施分析
汤志 军
江苏省 电力公司检修分公司
者避 雷器 的安 装， 往 往 忽略 了重要 的环节 ， 那就 是 对防 雷保 护角 的设 置。 防雷保护角不但可以有效的降低高压输 电线路 中出现的 闪络现象 ， 而且还 可以有 效的降低 电网中的安全 隐患 。 因此 ， 对防雷保护 角的设置 就 显的至 关重要 。 在对 山区进行 线路的绕行 时， 应该要采用有 效的计算 方法来 对杆塔有 效保护角进行校 正， 并且对其进行设计 的过程 中， 要充 分的考虑保护 角过大 的现象 ， 尽可能 地将雷击现象 降到最低。 避雷线的 １ 、 前言 众所周知 ， 雷 电属于 自 然 现象 ， 而且雷 电对 于电力系统的危 害性 较 主要作用 就是 引流 ， 所 以在每一 个杆塔 接地 的地方设 置在具 有双 避雷 大， 范 围也较 广泛 ， 因此 ， 对于 雷电 的防治就 显得至 关 重要 。 就目 前 来 线 的高压输 电线路 中， 这样 就能够 有效 的降低 避雷线 在 电路 回路 中的 说， 人们对 于雷 电的具体情况并 没有 比较全面的掌 握 ， 这 样对雷 电的有 功率损耗 。 与此 同时， 将避雷 线通过一个较小 的空隙和大地 之间保持一 效防御措施 就不 到位。 如 果不能够 有效的降低雷 电的危险性 ， 就会对人 种绝 缘的状 态 ， 这 样在雷 电发生时， 空 隙就会被击穿 ， 从而使避雷 线和 们 的人身和 财产安 全造 成极 大的威 胁 尤其是 对于高 压输 电线 路的 防 大地 相接 因此可以知 道， 如果将 避雷线 的保护角适 当的减小 ， 就可以 雷技术而言 ， 其科 学性和全面性 就变得至关重要。 一 有效 的减少雷击现象 ， 进 而有效的降低 了损失。
架空输电线路的防雷(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空输电线路的防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes架空输电线路的防雷(标准版)1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。
因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。
避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。
为了起到保护作用，避雷线应在每基杆塔处接地。
在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。
为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。
雷击时，间隙被击穿，使避雷线接地。
2降低杆塔接地电阻降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。
线路防雷四原则和具体措施
线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。
2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。
3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。
4. 即使跳闸也不中断电力的供应。
具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。
2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。
3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。
请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。
输电线路的防雷措施
5
• 避雷线的假设原则： 1）. 3~10kV线路防雷保护
• 不架设避雷线，为提高供电可靠性可投入自动重合闸。 • 在雷电特强烈地区可采用高一电压等级的绝缘子，或
顶相用针式两边改用两片悬式绝缘子（不平衡绝缘）。 • 对特殊用户应用环形供电或不同杆双回路供电，必要时
改为电缆供电。
7.采用不平衡绝缘方式：
针对同杆并架的线路， 按三角形布置，在上面的线 上加间隙或管型避雷器，对 其他线起到保护作用。
8、安装线路避雷器：
把避雷器并联在线路上， 当作用电压超过避雷器的 放电电压时，避雷器先放 电，限制了过电压的发展。
习题
7.1 说明避雷线在输电线路防雷保护中的作用。对有避雷 线的线路应采取什么措施来提高耐雷水平?
根据前面对雷电产生、发展的分析，在确 定不同电压等级的输电线路防雷保护方式时， 主要应从线路的重要程度、系统的运行方式、 输电线路经过地区雷电活动的强弱、地形地 貌的特点、土壤电阻率等条件，结合当地原 有线路的运行经验，根据技术经济比较的结 果，因地制宜、全面考虑。
输电线路防雷的措施（“四道防线”）：
2
输电线路防雷的措施“四道防线”的图 示
输电线路防雷的具体措施
• 架设避雷线 • 降低杆塔接地电阻 • 架设耦合地线 • 采用不平衡绝缘方式 • 装设自动重合闸 • 采用消弧线圈接地方式 • 加强绝缘 • 装设避雷器
4
1.架设避雷线
避雷线，处于导线的上方，架空的接地线。 避雷线的作用：
对导线有遮蔽作用，可避免雷直击导线。 对雷电流有分流作用，使塔顶电位下降； 对导线有耦合作用，降低雷击杆塔时绝缘子串上电压；
（1）防止雷直击导线 沿线架设避雷线，有时还要装避雷针与其配合
