远程抄表集中器使用说明书
YN-JZQ 集中器
使用说明书
重要提示重要提示：：
本使用说明说包含的所有内容均受版权法的保护，未经厦门宇能科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录
第一章 产品简介 (1)
1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件：： ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)
2.1集中器安装集中器安装：： (3)
2.1.1 集中器安装尺寸集中器安装尺寸：： ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图：： ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)
3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)
第一章第一章 产品简介产品简介
1.11.1、、产品概述产品概述
YN-JZQ 型集中器为具有RS485或无线下行通信接口，能采集水表采集器的数据。集中器上行采用GPRS 无线通信方式，可以将采集的数据传输至抄表软件。集中器定时采集、存储采集器的抄表数据，最多可以采集128个采集器的数据并存储2个月的日冻结数据，抄表软件可以定时、手动下发读取数据指令读取任意采集器任意冻结日的数据，集中器自带液晶显示屏。
应用范围：该产品主要用于水表数据采集，采集水表的度数，并传送给抄表软件。
1.21.2、、规范性引用文件规范性引用文件
《住宅远传抄表系统》JG/T162-2009
1.31.3、、技术参数技术参数
工作电压： 单相 220VAC ±20% 工作频率： 50Hz ±20%
1.41.4、、设备功能特点设备功能特点
最大可接128台采集器。 全部采用工业级集成电路芯片。
集成GPRS无线通信，可以在手机信号覆盖范围内与抄表软件通信。 与采集器通信可以选择RS485方式或ZIGBEE无线通信方式。 内置工业级实时时钟及大容量FLASH，可以定时读取采集器的数据，并存储60天的冻结数据。
第二章第二章 安装设备安装设备
2.12.1、、集中器安装集中器安装
2.1.12.1.1、、集中器安装尺寸集中器安装尺寸
图一图一：：集中器外壳安装尺寸
使用220V 标准电压标准电压、、禁止非专业人员查看禁止非专业人员查看、、操作操作。。
2.1.22.1.2、、集中器端子接线图集中器端子接线图
图二图二、、接线端子图
2.1.32.1.3、、指示灯指示灯
电源灯：集中器正常工作时指示灯亮。
工作灯：当集中器处于数据通信状态时闪烁，待机时长亮。 网络灯：GPRS网络正常时3秒闪烁一次，GPRS网络不正常时0.6秒闪烁一次。
2.1.42.1.4、、按键说明按键说明
采集键：启动立即抄表。
状态显示：显示模式时切换液晶固定显示和循环显示。
2.1.52.1.5、、接线说明接线说明
集中器器对外的连接线强电和弱点需分开布线，具有有效的绝缘隔离。RS485通讯线必须使用特性阻抗为120Ω的双绞线屏蔽电缆，屏蔽层的一端接地，远距离通讯时必须适当增加线缆的截面积。RS485布线时节点与节点之间必须采用手牵手菊花链总线式拓扑结构。
2.22.2、、供电电源供电电源
采集器使用单相220V 交流供电，可选直流供电，供电电压范围（6~30V 0.5A）。
第三章第三章 配置终端配置终端
3.13.1、、设置集中器的网络通信参数设置集中器的网络通信参数
域名解析服务器IP：数据中心采用动态域名时，域名解析服务器IP 可以采用自动获取或手动配置，该参数项用于手动配置域名解析服务器IP 地址。
接入点：GPRS 网络运营商提供的网络入口，中国移动的公网接入点为“C M NET ”，中国联通的公网接入点为“U NINET ”，终端支持虚拟专用网络接入，用户可根据实际的接入点设置。
用户名：GPRS 网络运营商提供的网络入口用户名，公网应用为空。 密码：GPRS 网络运营商提供的网络入口密码，公网应用为空。 数据中心类型：数据中心可以是IP 地址或域名，GPRS D T U 支持动态域名解析，在没有固定IP 的情况下可以采用第三方域名服务商提供的动态域名解析功能。
数据中心IP 地址：GPRS D T U 建立TCP 链接的目标服务器IP 地址。 数据中心域名地址：GPRS D T U 将对该域名进行解析，并与解析出来的IP 地址建立链接。
数据中心端口：GPRS D T U 建立TCP 链接的目标服务器端口。 网络传输协议：GPRS D T U 支持TCP 和UD P 两种网络协议。
3.23.2、、设置集中器的带载数量设置集中器的带载数量
根据集中器实际接的采集器数量配置
运输和贮存运输和贮存
集中器在运输和拆封时不应受到剧烈冲击，并根据GB/T 16464《仪器仪表包装通用技术条件》的规定运输和贮存。
保修期限保修期限
集中器自出厂之日期起12个月内，用户遵守说明书规定要求，免费提供更换和维修。
设备安装
设备安装
集中器应安装在阴凉、干燥、通风、无腐蚀性气体的地方，尽量避免在高压电线附近。安装在户外，应装入铁箱中，防止破坏。
水电气集中抄表系统方案
目录 远程水电气表集中抄表系统 (2) 1、前言 (2) 2、光电直读表技术产生的背景 (3) 3、直读式抄表系统介绍 (6) 4、系统软件设计的功能说明....................................... 21.. 5、盛世家园小区远程抄表技术方案说明 (22) 二、系统硬件组成及架构图........................................ 24. 三、系统方案及报价.............................................. 25.. 四、管理系统（客户端）主要功能.................................. 2.7. 五、远程集抄设备功能简介........................................ 28. 六、远程集抄系统验收方案........................................ 29.
远程水电气表集中抄表系统 1、前言 智能建筑(Intelligent Building ，缩写IB)是信息时代的必然产物，是计算机技术、 通信技术、控制技术与建筑技术密切结合的结晶。随着全球社会信息化与经济国际化的深入 发展，智能建筑已成为各国综合经济实力的具体象征，也是各大跨国企业集团国际竞争实力 的形象标志。同时，在国内外正在加速建设信息高速公路的今天，智能建筑也是“信息高速 公路(In formation Super Highway )”的主结点。因而，全国各地房地产开发商也都在竞相实现其小区建筑智能化，对未来智能小区管理提升重要环节，可见兴建智能型建筑已成为 当今跨世纪性的发展目标。 随着供水、供电、供气和供暖系统的改造深化，公共事业迅速发展，水、电、气、暖已 作为商品进入了市场，而现在每个住宅楼都需派专人抄表，不仅抄收数据烦琐，而且统计困 难，各个耗能单元的耗能数据无法进行统计分析，能量损耗环节不能得到及时有效的判断和 处理，系统能耗较高。更重要的是无法对计费、线损控制、用电分析、营销预测、乃至宏观
GPRS远程抄表集中器说明书资料
GPRS远程抄表集中器 使用说明书 V1.0 山东智方仪表科技有限公司 2012-2-25

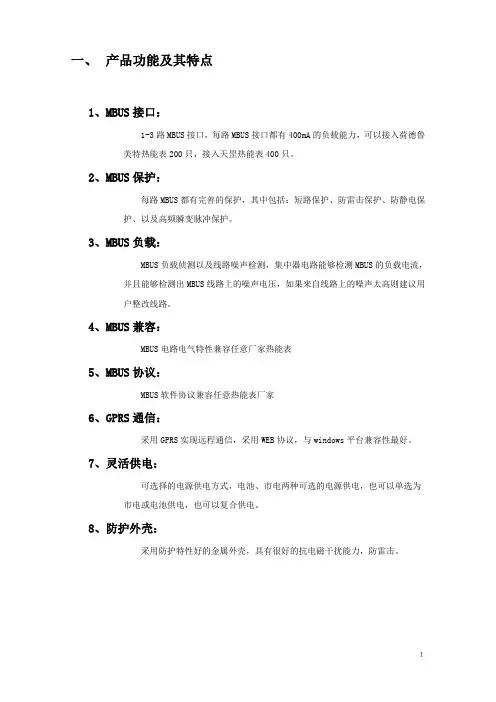

目录 一、产品概述 (4) 二、产品功能及特点 (5) 1、M B U S接口 (5) 2、M B U S保护 (5) 3、M B U S负载 (5) 4、M B U S兼容 (5) 5、M B U S协议 (5) 6、G P R S通信 (5) 7、灵活供电 (5) 8、防护外壳 (5) 三、主要技术指标 (6) 1、外壳尺寸参数 (6) 2、外部接口 (6) 3、防护参数 (6) 4、M B U S电气参数 (7) 5、协议兼容参数 (7) 6、供电模式 (7) 四、集中器维护操作说明 (8) 1、主界面 (8) (1)通信端口选择 (8) (2)集中器唤醒 (8) (3)集中器配置 (8) (4)集中器测试 (8) (5)下载协议 (9) 2、集中器配置 (9) (1)集中器唯一编码 (10) (2)集中器地址 (10) (3)时钟维护 (10) (4)主机地址 (10)
