技术规格书(大流量过滤器滤芯)
乌鲁木齐石化炼油厂过滤器聚结器滤芯更换技术规格书(2.1修订)讲诉

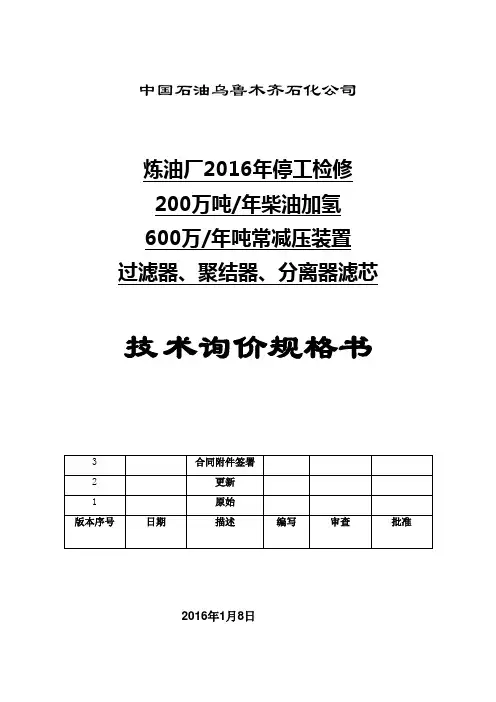

中国石油乌鲁木齐石化公司炼油厂2016年停工检修200万吨/年柴油加氢600万/年吨常减压装置过滤器、聚结器、分离器滤芯技术询价规格书2016年1月8日目录1.总则2.技术要求2.1. 供货范围2.1.1 设备具体范围2.1.2 备品备件2.1.3 专用工具2.2. 规范和标准2.3 设备技术条件及要求2.4 性能要求和性能保证值2.5 投标方产品业绩2.6 设计与供货的界限及接口规则2.7 技术资料及交付进度2.8 设计联络2.9 培训2.10 清洁、油漆、包装、装卸、运输与储存2.11 监造（检验）和性能验收试验2.12 技术服务2.13 工程进度安排2.14 通讯地址及联系人1．总则说明1.1 本技术规格书适用于乌鲁木齐石化公司炼油厂200万吨/年柴油加氢装置原料油反冲洗过滤器滤芯；600万吨/年常减压装置石脑油聚结器滤芯，常二线过滤器聚结器滤芯，混合柴油过滤器滤芯，提出了滤芯的功能设计、结构、制造、检验、安装、试验和现场服务等方面的技术要求；技术文件及相关报告的提供；包装及运输等内容。
1.2 在确定中标人后，针对中标人对技术规格书的应答文件及存在的技术偏离，双方协商达成一致意见后对本技术规格书内容进行补充细化，修改签署版本作为商务合同的技术附件。
1.3 本技术规格书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本技术规格书和符合有关国家、行业技术规范和标准的高质量产品及其相应服务，对所供产品质量承担全部责任。
1.4 在设备技术规格中标注有“*”号的条款为必须满足的要求，不允许投标人投标的产品有任何偏离，对这些条款的任何偏离将导致废标。
1.5 在技术规格中标注有“#”号的条款，允许投标人应标时有差异，但需要投标人的投标文件要具体对投标产品在技术性能或服务上的差异进行充分说明。
1.6 如果投标人没有以书面方式对本技术规格书的条文提出异议，那么招标人可以认为投标人提出的产品完全符合本技术规格书和标准的要求。
空气过滤器技术规格书
空气过滤器技术规格书A)总则1. 说明本节规定生产及安装永久的空气过滤器。
2. 一般要求a) 在运送时，仓库内及安装时应采用正确的保护设施保护空气过滤器。
b) 除有需要进行设备测试时，过滤器不应装置在过滤器屏框架上。
c) 除图纸特别指示外，所有送风系统应装置过滤器系统。
3. 质量保证a) 所有空气过滤器应采用生产此类设备至少有五年历史的厂商的产品。
b) 有关的规范和细则所有过滤器应符合当地消防局的要求。
4. 交付提交完整的目录数据，材料细则及过滤器的效率等，以供审批。
B)产品1. 概述a) 过滤器组合的最少操作效率应按本规范所指示的，并交由工程顾问审核。
b) 过滤器应采用防腐蚀的金属制造，而过滤器的支撑围栏和框架应是耐撞的。
c) 过滤器的外围，在框架内应是连续地拼合在一起，以防止空气分流。
d) 所有供本工程使用的过滤器必须为不含石棉物质的产品。
2. 框架a) 过滤器框架及支撑须为镀锌钢或铝材制造，周围设密封执圈。
托框须为 1.6 毫米“T”形切面结构。
b) 框架须为标准尺寸可适用于不同厂商出品之介质。
3. 永久性空气过滤器（可洗涤的、铝制的过滤介质和框架）供空调箱用a) 除在图纸上另有注明，所有盘管风机应安装空气过滤器。
b) 平面面板型过滤器的设计应由可清洁的胶卷波纹条状滤网丝制成的。
c) 板式过滤器的材质应为无纺布或铝网（50毫米厚）。
如无特别说明，其平均效率(Average Dust Weight Arrestance Efficiency即比重法)为65% (按ASHRAE标准52.1)。
d) 用于风机盘管的过滤器的材质应为尼龙网过滤器或铝网（不小于25毫米厚），如无特别说明，其平均效率(Average Dust Weight ArrestanceEfficiency即比色法)不小于60% (按ASHRAE标准52.1)。
e) 最大空气流量流过每一个过滤器不应大于厂家所提供的标准流量。
f) 过滤器应按最大的空间安装以防止空气从过滤器以外的地方流过。
Watts Fluidair F602系列高流量滤网产品说明说明书

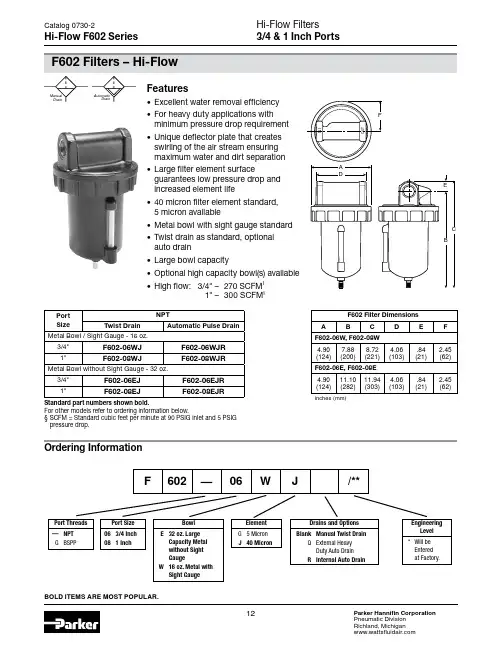

Catalog 0730-2Hi-Flow F602 SeriesHi-Flow Filters 3/4 & 1 Inch PortsDrains and Options Blank Manual Twist Drain Q External Heavy Duty Auto Drain R Internal Auto DrainOrdering InformationF 602 — 06 W J /**BowlE 32 oz. Large Capacity Metal without Sight GaugeW 16 oz. Metal with Sight GaugeElement G 5 Micron J 40 MicronPort Size 06 3/4 Inch 08 1 InchPort Threads — NPT G BSPPFeatures• Excellent water removal efficiency • For heavy duty applications with minimum pressure drop requirement • Unique deflector plate that creates swirling of the air stream ensuring maximum water and dirt separation • Large filter element surfaceguarantees low pressure drop and increased element life• 40 micron filter element standard, 5 micron available• Metal bowl with sight gauge standard • Twist drain as standard, optional auto drain• Large bowl capacity• Optional high capacity bowl(s) available • High flow: 3/4" – 270 SCFM § 1" – 300 SCFM§Port Size NPTTwist DrainAutomatic Pulse DrainMetal Bowl / Sight Gauge - 16 oz.3/4"F602-06WJ F602-06WJR 1"F602-08WJ F602-08WJR Metal Bowl without Sight Gauge - 32 oz.3/4"F602-06EJ F602-06EJR 1"F602-08EJF602-08EJREngineeringLevel * Will be Entered at Factory.AutomaticDrainManual DrainStandard part numbers shown bold.For other models refer to ordering information below.§ SCFM = Standard cubic feet per minute at 90 PSIG inlet and 5 PSIG pressure drop.F602 Filter Dimensions A B C D E F F602-06W, F602-08W4.90 (124)7.88 (200)8.72 (221)4.06 (103).84 (21) 2.45 (62)F602-06E, F602-08E4.90 (124)11.10 (282)11.94 (303)4.06 (103).84 (21)2.45 (62)inches (mm)BOLD ITEMS ARE MOST POPULAR.Catalog 0730-2Technical Specifications – F602F602 Series, 3/4 & 1 Inch Ports Hi-Flow Filters102345Flow - SCFMP r e s s u r e D r o p - P S I GP r e s s u r e D r o p - b a r.1.2.3Primary Pressure - PSIG 2510050751501.73.4 5.2 6.910.3Primary Pressure - bar 040608010012014020Flow - dm /s3n50100150200250300350Flow - SCFMP r e s s u r e D r o p - P S I GP r e s s u r e D r o p - b a r.1.2.340608010012014016020Primary Pressure - PSIG 1.7 3.4 5.2 6.910.3Primary Pressure - barFlow - dm /s3nTechnical InformationF602 Filter Kits & AccessoriesBowl Kits –Aluminum (E) .....................................................................BK603B Zinc with Sight Gauge (W) ..............................................BK605WB Drain Kits –External Auto (E) ................................................................SA603D External Auto (W) ...............................................................SA602D Internal Auto (All) ............................................................SA602MD Manual (All) ...................................................................SA600Y7-1 Semi-Automatic “Overnight” Drain ...................................SA602A7 (Drains automatically under zero pressure)Filter Element Kits – 40 Micron (All) .....................................................................EK602B 5 Micron (All) ...................................................................EK602VB Mounting Bracket Kit(Pair or 2 Kits Pipe Mounted Brackets needed) –(3/4" Unit) ...................................................................SA200AW57 (1" Unit) .......................................................................SA200CW57Repair Kits –Deflector, Baffle Assembly, and Retaining Rod (E,W) .......RK602B External Auto Drain (All) .....................................................RK602D Internal Auto Drain (All) ...................................................RK602MD Metal Bowl Sight Gauge (W) .......................................RKB605WBSpecificationsBowl Capacity –Aluminum Bowl (E) .........................................................32 Ounces Zinc Bowl (W) ................................................................16 Ounces Port Threads ..................................................................... 3/4, 1 InchPressure & Temperature Ratings –Aluminum Bowl (E) ............................0 to 300 PSIG (0 to 20.4 bar) 40°F to 150°F (4.4°C to 65.6°C) Zinc (W) ..............................................0 to 250 PSIG (0 to 17.2 bar) 40°F to 150°F (4.4°C to 65.6°C) With Internal Auto Drain (R) ..........20 to 175 PSIG (1.4 to 11.9 bar) 40°F to 125°F (4.4°C to 52°C) With External Auto Drain (Q) ............30 to 250 PSIG (0 to 17.2 bar) 40°F to 150°F (4.4°C to 65.6°C)Weight –Aluminum Bowl (E) ......................................... 7 lb. (3.18 kg) / Unit 28 lb. (12.70 kg) / 4-Unit Master Pack Zinc Bowl (W) .............................................. 6.3 lb. (2.86 kg) / Unit 25 lb. (11.34 kg) / 4-Unit Master PackMaterials of ConstructionBody .............................................................................................Zinc Bowls –(E) ...................................................Aluminum without Sight Gauge (W) ................................................................Zinc with Sight Gauge Drain –Manual Twist & Overnight .......................................................Brass Housing “R” ............................................................................Acetal Housing “Q” .........................................................................Bronze Filter Elements –40 Micron (Standard) ................................................Polypropylene 5 Micron (Optional) ...................................................Polypropylene Seals ...........................................................................................Nitrile Sight Gauge ...............................................................................Nylon( ) = Bowl TypeFloat(Inside Bowl) Manual Push ButtonDrain(Outside Bowl)Drain(1/4" NPTF) Connection Through Bowl (1/8" NPSM) “Q” Option External Heavy Duty Auto Drain SA602D / SA603DFor heavy duty applications where the filter is being used to remove large volumes of liquid and/or particulate matter from the airstream, the external automatic drain (“Q” option) should be used.。
83or131大流量折叠滤芯
滤芯尺寸：
* 外径：83mm；131mm * 长度：10inch（251mm），包括接口约260mm
部件材质:
* 滤材：折叠深层聚丙烯（PP），熔喷聚丙烯，亲水性 PES，PTFE, 亲 水性 PTFE * 支撑/导流层：聚丙烯 * 端盖材质：玻璃纤维增强聚丙烯 * 密封圈材质：乙丙橡胶, FEP 包裹 Viton
滤芯性能： * PP：0.1μm，0.22μm，0.45μm，1μm，1.2μm，3μm， 5μm，10μm，20μm,50μm
* PES：0.22μm，0.45μm，1.2μm * PTFE: 0.22µm, 0.5µm, 1µm, 3µm, 10µm * 亲水性 PTFE: 0.5µm, 1µm, 3µm, 10µm * 最高操作温度：熔喷聚丙烯：65℃；其他80℃ * 最大压力降：熔喷聚丙烯：65℃ 1.03Bar； 其他:4.0Bar 20℃；3.0Bar 65℃ * 滤芯更换推荐压力降：20℃ 2.4Bar
滤芯尺寸
83/131 系列大流量折叠滤芯
产品简介
83/131系列折叠滤芯是上海冠欧净化科技有限公司适应市场需要 开发的新产品。目标市场为4G 和8G LCD 生产工艺，也可用于其它类似 领域。大的直径和大的过滤面积从而减少滤芯使用数量，并减小过滤 器尺寸。由于流量大，过滤寿命长，从而降低投资和人力成本。此滤 芯有以下两种规格：83mm 直径，-222/-226密封圈；131mm 直径，-334 密封圈。过滤材质有 PP(折叠，熔喷)，亲水性 PES 滤膜，PTFE 滤膜， 亲水性 PTFE 滤膜。
过滤器技术规格书

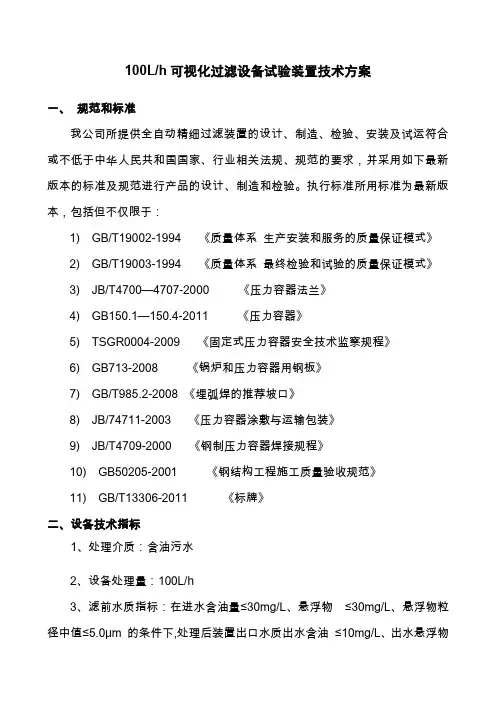

100L/h可视化过滤设备试验装置技术方案一、规范和标准我公司所提供全自动精细过滤装置的设计、制造、检验、安装及试运符合或不低于中华人民共和国国家、行业相关法规、规范的要求，并采用如下最新版本的标准及规范进行产品的设计、制造和检验。
执行标准所用标准为最新版本，包括但不仅限于：1) GB/T19002-1994 《质量体系生产安装和服务的质量保证模式》2) GB/T19003-1994 《质量体系最终检验和试验的质量保证模式》3) JB/T4700—4707-2000 《压力容器法兰》4) GB150.1—150.4-2011 《压力容器》5) TSGR0004-2009 《固定式压力容器安全技术监察规程》6) GB713-2008 《锅炉和压力容器用钢板》7) GB/T985.2-2008 《埋弧焊的推荐坡口》8) JB/74711-2003 《压力容器涂敷与运输包装》9) JB/T4709-2000 《钢制压力容器焊接规程》10) GB50205-2001 《钢结构工程施工质量验收规范》11) GB/T13306-2011 《标牌》二、设备技术指标1、处理介质：含油污水2、设备处理量：100L/h3、滤前水质指标：在进水含油量≤30mg/L、悬浮物≤30mg/L、悬浮物粒径中值≤5.0μm 的条件下,处理后装置出口水质出水含油≤10mg/L、出水悬浮物≤4mg/L、出水悬浮物粒径中值≤2μm。
三. 设备技术方案1、主要工艺流程该装置成撬布置，主要由2台全自动可视化涡旋式多介质过滤器、2台反冲洗泵（包括1台反冲泵，1台旋流反冲泵）及配套管汇、阀门、配电控制柜及PLC自动控制系统等组成。
2、设备工作原理本设备在吸取多种成熟的污水处理技术的基础上，通过精选、集成，并对关键工艺技术进行了改进，通过多层不同的滤料处理方法，分层分阶段去除污水中含油及悬浮物，最终达到指定水质标准。
为了保证过滤可靠运行，自控系统增加单罐出水瞬时流量、反冲洗流量、单罐一周期过滤运行时间，发现单罐偏流及时报警。
大通量滤芯说明书

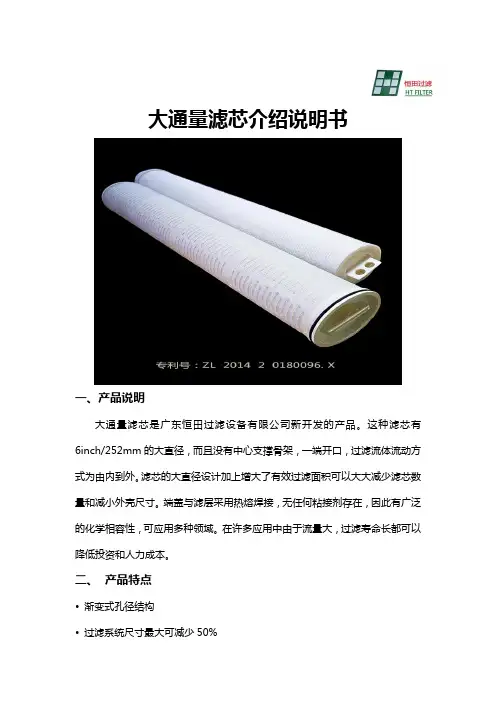

大通量滤芯介绍说明书一、产品说明大通量滤芯是广东恒田过滤设备有限公司新开发的产品。
这种滤芯有6inch/252mm的大直径，而且没有中心支撑骨架，一端开口，过滤流体流动方式为由内到外。
滤芯的大直径设计加上增大了有效过滤面积可以大大减少滤芯数量和减小外壳尺寸。
端盖与滤层采用热熔焊接，无任何粘接剂存在，因此有广泛的化学相容性，可应用多种领域。
在许多应用中由于流量大，过滤寿命长都可以降低投资和人力成本。
二、产品特点•渐变式孔径结构•过滤系统尺寸最大可减少50%•过滤水时，一支滤芯的流量最高可达110m³/H•可提供20inch/502mm, 40inch/1016mm, 60inch/1524mm长度的滤芯•由内到外的流动方向保证所有杂质被截留在滤芯内部•广泛的化学应用性可应用于多种领域三、技术规格1、部件材质：•滤材：玻璃纤维，聚丙烯（PP）•端盖材质：玻璃纤维增强聚丙烯（PP）•支撑/导流层：聚丙烯（PP）•密封圈材质：三元乙丙橡胶，丁腈橡胶，铁氟龙包氟橡胶2、滤芯性能:•过滤精度（μm）：0.1、0.22、0.5、0.65、1、3、5、10、15、20、40、70 •滤芯尺寸（mm）外径：6〞（152mm）长度：20〞（508mm）/40〞(1016mm)/60〞(1524mm)•操作条件最高操作温度：折叠聚丙烯（82℃）、折叠玻璃纤维（121℃）最大工作压差（由内向外流动）：折叠聚丙烯( PP ) : 3.44bar@82℃折叠玻纤（GF）: 3.44bar@121℃滤芯更换推荐压差：2.5Bar@20℃过滤面积：20〞滤芯：1.2㎡，40〞滤芯：2.4㎡，60〞滤芯：4.8㎡建议设计水流量：40〞滤芯：≤15m3/h60〞滤芯：≤25m3/h流量特性：四、应用领域通用用途: 反渗透系统预过滤, 各种工艺用水的净化处理一般工业: 各种工艺流体, 工艺用水, 冷凝水, 冷却水, 废水处理等微电子行业: 去离子水预过滤食品饮料工业: 工艺用水等化学/石化工业: 各种酸, 碱, 溶剂, 急冷水, 盐水等和其它各种化学药剂发电厂: 补加水, 凝结水, 定子冷却水等五、订购信息。
MFGL大流量玻璃纤维滤芯
（ 2032mm ）， 单 支 元 件 最 大 流 量 可 以 处 理 达 到 1800LPM
（475GPM），大直径的标准化过滤元件减少了维护工作量和设
备的投资成本。 在火力发电及其它锅炉系统的冷凝水的高温体系里，普通
பைடு நூலகம்
MFGL 大流量玻璃纤维滤芯 HM 结构
聚丙烯材质无法长久耐受 90℃的高温，需要 MFGL 这种能够耐
则是保持了经典的由外到里的设计，通用性强，更换操作方便。
应用领域
水处理工艺
机械加工工业和装备行业
反渗透系统、中央水处理系统、工艺用水、市政用水、
电镀、涂装、纸浆和造纸、
海水淡化、工艺废水回收。
汽车发动机制造、冶金工艺水。
火力发电工厂
燃料和化学品
锅炉冷凝水、核电厂循环冷却水、热电联产水循环系统、 化学品、精细化加工、胺系统、
满足不同流量的工程应用。
单体设备流量更大，节约投资。
提供 TP 和 HM 两种过滤接口组态，可以与世界上通用的
过滤元件互换。 -1-
技术规格
结构材料
滤材：玻璃纤维树酯薄膜/聚酯 聚酯/尼龙加强材料
骨架：乙缩醛填充玻璃纤维 “O”型密封圈：氟橡胶、三元乙丙橡胶、
硅橡胶 密封方法：热熔摩擦焊
10PSI（0.7Bar）@80℃ 不推荐逆向清洗
滤芯安装于： TP 结构-------专应用于 TPMX 系列过滤器 HM 结构-----专应用于 HMMX 系列过滤器
MFGL 滤芯典型压差数据
Code
Micron
20 inch
40 inch
60 inch
80 inch
Grade
Psid
多介质过滤器规格书
目录第一部分工程概况和要求............................ 错误!未定义书签。
1 工程概述......................................... 错误!未定义书签。
2 范围............................................. 错误!未定义书签。
3 定义............................................. 错误!未定义书签。
4 项目总体要求..................................... 错误!未定义书签。
第二部分现场条件.................................. 错误!未定义书签。
1 安装场所......................................... 错误!未定义书签。
2 环境条件........................................ 错误!未定义书签。
第三部分主要通用技术要求.......................... 错误!未定义书签。
1 采用规范、标准及法规............................ 错误!未定义书签。
2 计量单位........................................ 错误!未定义书签。
3 供货技术要求.................................... 错误!未定义书签。
工程技术方案...................................... 错误!未定义书签。
基础资料.......................................... 错误!未定义书签。
处理量........................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西延长中煤榆林能源化工有限公司脱盐水大流量过滤器滤芯采购项目技术规格书二〇一六年六月目录目录 (1)一、总则 (2)二、供货范围 (3)三、工作范围 (3)四、设计数据 (4)五、性能保证 (5)六、图纸设计及设计计算 (6)七、材料采购 (6)八、滤芯的加工制造 (6)九、卖方加工制造、检验能力 (7)十、交货地点及交货期 (7)十一、业绩要求 (7)十二、滤芯试用 (7)十三、滤芯的保护、包装运输 (8)十四、资料要求 (8)十五、到货验收 (9)十六、质量及性能保证 (9)十七、售后服务 (10)十八、样品要求 (10)一、总则1.卖方承诺完全理解买方技术规格书要求并对其中的偏离已明确列出，卖方保证除了偏离外完全满足买方要求。
2.本技术规格书中所涉及到的备用滤芯为陕西延长中煤榆林能源化工有限公司脱盐水站大流量过滤器使用。
3.卖方必须按本规格书的要求完成滤芯的设计、制造、测试、检验、包装、运输、验收及售后服务等工作,按要求提交所需的资料。
4.本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方需提供满足本技术规格书的高质量产品及其相应服务。
5.所提供的滤芯应是成熟可靠、技术先进的产品。
6.卖方必须按照买方提供的设计条件、过滤要求、技术指标、备件规格等供货，所有产品均为厂家正品新件。
7.在合同签订后，买方有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体事宜由买方、卖方双方共同商定，合同价格不变。
8.买方在制造厂的监造和检验并不减轻或解除卖方执行合同所承担的任何责任，也不作为买方的最终验收。
9.本采购框架合同在采购数量执行完毕后终止，合同期内单价固定不变，供货量以买方下发的订单为准。
买方有权决定是否向卖方发出采购订单。
合同的签署在任何情况下不构成买方有义务向卖方发出订单.10.滤芯的单价包含产品、质量检验、技术资料、包装、运输及保险、售后服务、各种税费以及其它相关费用。
单价不受供货数量和批次及供货周期和运输方式的影响。
11.卖方保证在满足ISO9001的要求下，进行质量控制，在原材料采购、制造、加工、组装、检验期间执行完整和优等的质量控制，使之达到优良的质量。
12.买方认为库存不足时，有权通知卖方及时补充库存，补充次数不受限制，运输方式由卖方自行确定。
卖方不得无理由拒绝买方的补货要求（滤芯数量不受限制），否则买方有权终止卖方的供货资格。
13.卖方中标后，必需在买方的装置中取样过滤器进水水质并出具水质检测报告。
14.卖方应对备件所涉及的专利、专有技术、商标承担责任，并负责保护买方的利益不受损害。
一切由于文字、商标、专有技术和技术专利等知识产权侵权引起的法律诉讼、裁决和费用均与买方无关, 由卖方承担一切法律责任和经济责任。
15.未尽事宜，卖方应积极配合买方协商解决。
二、供货范围三、工作范围1.完成滤芯图纸设计；2.原材料的采购；3.供货滤芯相关的加工制造；4.根据国家标准和相关技术文件进行的检测、试验；5.滤芯的保护、包装运输等；6.检验部门要求的所有相关的工作和文件；7.提供的性能或质量保证；8.售后服务；9.现场指导安装；10.其它；四、设计数据1.进水水质1.3.实测水质供的滤芯必须与原滤芯完全一致，具有完全互换性。
3.卖方提供的滤芯必须遵循国家及行业现行最新版本的标准要求。
4.卖方应提供滤芯性能试验记录报告单、主要部件材料检验报告及制造、检测记录、检验报告，安装维护说明书、出厂合格证等技术资料。
5.滤芯性能要求：(1)处理流量满足买方数据要求。
(2)使用寿命中控制污染能力强。
(3)滤芯必须有高的通量和小的压降。
(4)保证过滤面积和使用寿命。
(5)滤芯与管板的密封结构要确保无泄漏。
(6)螺旋缠绕带要与衬垫层确保过滤介质内外两侧的流动通道在使用过程中具有相同的厚度和长度，使得通过过滤介质表面的流量完全一致，并在高的压差下仍能维持均匀的流动。
(7)外带金属或者塑料骨架（注：原过滤器金属保护网损坏，必须由滤芯外骨架保护滤芯）6.滤芯参数要求(1)滤材克重：200±20g/m2。
(2)滤材透气度：＞90m3/m2/h。
(3)滤材冒泡点（试验液为异丙醇）：6500-6900Pa。
(4)滤材纤维直径：大于2微米不得超过8%(计算方法：滤材纤维直径扫描电镜图中标出的直径数值大于2微米的数量，除以标出直径的总数量)。
(5)孔径分布：3-6μm的孔径密度要占85%以上（计算方法：滤材孔径密度分布图中3μm对应竖向的数值减去6μm对应竖向的数值）。
(6)大于6μm颗粒过滤效率：＞98%（计算方法：滤材过滤效率检测表中6μm对应的[cum(P)过滤前-cum(P)]/ cum(P)过滤前）。
(7)在50KPa时，40英寸滤芯水流量：＞6m3/h（计算方法：流量与阻力曲线图中50KPa时对应的流量值）。
(8)中标后，买方将在指定的实验室检测以上数据，如达不到要求者将导致废标。
五、性能保证1.卖方应根据买方所提供的技术要求对滤芯进行设计、制造、检验。
所提供的滤芯必须与原滤芯完全一致，具有完全互换性。
2.卖方提供的滤芯必须遵循国家及行业现行最新版本的标准要求。
3.卖方应提供滤芯性能试验记录报告单、主要部件材料检验报告及制造、检测记录、检验报告，安装维护说明书、出厂合格证等技术资料。
4.技术要其满足买方数据要求。
5.使用寿命中控制污染能力强。
6.滤芯必须有高的通量和小的压降。
7.采用先进滤材优化设计，保证过滤面积和使用寿命。
8.滤芯与花盘的密封结构要确保无泄漏。
六、图纸设计及设计计算1.买方提供的滤芯尺寸数据仅供参考，如卖方认为有必要可到买方厂内现场测绘。
卖方必须对滤芯的尺寸负责，确保能够顺利安装到买方的设备中。
2.卖方技术文件中的计量单位制应采用SI 单位制，温度采用摄氏度，文字采用中文。
制图采用AUTOCAD，表格文件采用EXCEL 编制，文本文件采用WORD 编制。
3.卖方应提供滤芯的装配图、制造详图以及相应的制造、检验文件。
所有设计、制造和检验文件须满足买方数据表和附件所原滤芯性能检测报告的要求。
七、材料采购1.卖方负责完成其供货范围内全部材料的采购，材料均应有内容完整的质量证明书。
2.卖方在投标时必须说明材料来源或者原产地供买方评价。
八、滤芯的加工制造1.按照原装滤芯的外形尺寸设计图纸以及原装滤芯的过滤性能合理选购滤材。
2.卖方必须有滤芯加工制造及滤芯、成品检验相关的设备及仪器。
中标后，买方将派遣技术人员到卖方制造工厂实地和卖方所提供业绩用户处考察，对于相关的制造、检验设备及仪器达不到买方滤芯制造要求或者提供虚假信息者，将被按照废标处理。
3.生产车间卫生状况必须保证洁净（提供证明材料）；4.生产工艺流程（投标文件中提供）；5.制造设备、检测仪器（投标文件中提供）九、卖方加工制造、检验能力1.卖方须有滤芯制造相关的设备、检验仪器等。
2.卖方的检验检测仪器能够对滤芯原材料、滤材过滤性能、滤芯成品进行检验、分析，每批交货的滤芯需要完整的检测报告，否则买方将拒绝接收货物。
3.卖方有对买方滤芯使用过程中出现的问题进行分析检测、对买方大流量过滤器进出水质分析的能力，确保滤芯截污能力满足过滤要求（需在投标文件中体现）。
十、交货地点及交货期1.交货地点陕西延长中煤榆林能源化工有限公司综合仓库（陕西省榆林市靖边县延长石油工业园区）。
2.交货期接到买方订单后20天内交货。
十一、业绩要求投标产品近3年在脱盐水装置中至少有2项及以上连续运行5个月及以上的业绩，需提供业绩证明材料和用户评价，中标后，买方将到卖方提供业绩处进行核实，对于提供虚假信息者将导致废标。
进口滤芯代理商需在投标文件中提供同类型滤芯进口报关单供买方查询。
十二、滤芯试用卖方中标后，需提供40支滤芯供买方试用，试用期为卖方承诺的寿命期，试用过程买方将对卖方提供的滤芯性能进行评价，对进出水质进行分析，试用合格后买方将支付卖方费用，如试用不合格买方将不支付卖方试用滤芯费用，并中止卖方供货权利。
十三、滤芯的保护、包装运输1.卖方负责把货物安全地运到交货地点。
2.包装应根据产品特点和储运、装卸条件，采取防水、防潮、防霉、防锈、防震、防腐蚀、防变形等保护措施，以保证货物安全无损地运抵目的地。
3.包装方式的确定由卖方负责，由于不适当的包装而造成的对货物的任何损坏均由卖方负责。
4.包装应保证产品自制造厂发货之日起，12个月内不因包装不善而产生锈蚀、长霉、降低精度、残损或散失等现象。
5.运输方式：不限，运输费用由卖方承担。
6.装箱单(1)装箱单据必须说明以下数据：包装的类型（箱子、板条箱等）箱子的净重和总重（按公斤计算）和箱子的尺寸（毫米或米）详细的箱内物体描述每个包装箱必须包含一份装箱单，用防水塑料袋密封，置于箱内并固定。
(2)其他文件货物包装箱内须含一份下述文件单据：详细装箱单，质量合格证，检验报告，产品说明书。
上述文件用防水塑料袋密封，置于箱内并固定。
十四、资料要求1.装箱单；2.其它；3.投标文件中技术资料要求（卖方必须按照如下要求编制技术文件）(1)技术资料必须以单独文件作为投标文件的附件提交；(2)投标技术资料内容完整，需逐条响应评标办法中所列的内容。
(3)投标文件技术资料内容要求：企业宣传册、滤芯宣传册滤芯制造采用标准、规范供货范围（包括技术数据表）工作范围设计、制造、检验执行的方案（包括过滤原理、滤层结构等关键性内容）滤材检测项目及检测手段制造方案及过程控制成品检测手段及检测项目质量及性能保证（包括寿命期）分供应商清单（必须提供滤层材料供货商）包装、运输措施交货期交货文件清单售后服务内容其它十五、到货验收在到现场后，包括卖方、买方等有关方需对所供备件清点验收，签字后的验收清单交付有关单位存档，作为最终结算的依据。
十六、质量及性能保证卖方提供的滤芯要满足买方技术规格书中规定的性能要求，卖方应提供性能保证参数指标。
卖方承诺保证产品质量，满足买方的使用条件和生产能力，保证滤芯性能满足原滤芯检测报告中的要求以及符合国家有关法规、标准及技术协议的要求。
滤芯制造、组装几何尺寸符合原滤芯要求，试验合格，在保质期内无质量问题，运行正常。
滤芯出厂包装前，进行防潮、防水处理，滤芯的包装能满足运输中的需要，可直接安装使用。
陕西延长中煤榆林能源化工有限公司脱盐水站2016年度大流量过滤器滤芯备件框架采购项目第 10 页卖方需在投标文件中提供合理的预期寿命期限，该期限将作为评标和试用的依据。
十七、 售后服务1. 卖方需在投标时提供售后服务承诺书。
2. 若有故障发生，在24小时内以最快的速度赶到现场，为买方解决问题。
3. 卖方承诺保证产品质量，满足卖方的使用条件和生产能力，保证滤芯性能满足设备数据表以及符合国家有关法规、标准及技术协议的要求。
