保安过滤器滤芯的选型

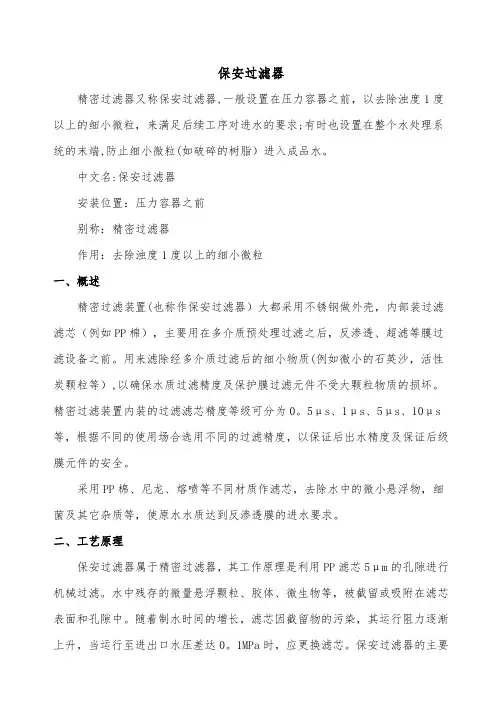

保安过滤器介绍
保安过滤器精密过滤器又称保安过滤器,一般设置在压力容器之前，以去除浊度1度以上的细小微粒，来满足后续工序对进水的要求;有时也设置在整个水处理系统的末端,防止细小微粒(如破碎的树脂）进入成品水。
中文名:保安过滤器安装位置：压力容器之前别称：精密过滤器作用：去除浊度1度以上的细小微粒一、概述精密过滤装置(也称作保安过滤器）大都采用不锈钢做外壳，内部装过滤滤芯（例如PP棉），主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。
用来滤除经多介质过滤后的细小物质(例如微小的石英沙，活性炭颗粒等）,以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。
精密过滤装置内装的过滤滤芯精度等级可分为0。
5μs、1μs、5μs、10μs 等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。
采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求。
二、工艺原理保安过滤器属于精密过滤器，其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。
水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0。
1MPa时，应更换滤芯。
保安过滤器的主要优点是效率高、阻力小、便于更换.三、结构及原理保安过滤器采用成型的滤材,在压力的作用下,使原液通过滤材，滤渣留在管壁上,滤液透过滤材流出，从而达到过滤的目的.结构：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。
因滤材的不同，过滤孔径也不相同。
精密过滤是介于砂滤（粗滤)与超滤之间的一种过滤，过滤孔径一般在0。
5~120μm 范围.同种形式的滤材，按外型尺寸可分为不同的规格。
线绕滤芯（又称蜂房滤芯)有两种：一种是聚丙烯纤维-——聚丙烯骨架滤芯，最高使用温度60℃；另一种是脱脂棉纤维---不锈钢骨架滤芯，最高使用温度120℃。
保安过滤器改型及滤芯清洗回用
33
3.
94
由表 2 可知,此次污染物成分与上次不同,基本
无微生物,堵塞 物 主 要 是 硅 酸 盐 和 铁 盐 等。 更 换 后
mm;改变管板与滤芯 的 原 有 压 紧 式 连 接 方 式,即 改
变增设每个滤芯底 座 与 管 板 孔 螺 纹 连 接,每 支 滤 芯
的旧滤芯,最初通过加药浸泡、水冲清理后再投入使
1 MPa 则需要更
换滤芯,滤芯的有效 使 用 周 期 的 长 短 决 定 了 滤 芯 的
更换频次,对纳滤生 产 系 统 的 稳 定 及 生 产 成 本 具 有
一定的影响。
1 项目实施背景
通过 长 时 间 运 行 发 现,原 料 卤 水 质 量 受 供 水 线
路调度、原盐生产、风 力 等 外 界 因 素 影 响 较 大,造 成
效。同时硫酸根离 子 大 幅 降 低,可 减 少 纯 碱 系 统 结
垢使蒸馏塔运行周 期 大 大 延 长,对 纯 碱 稳 定 生 产 起
到了有利作用。
其中保安过滤器作为纳滤膜前最后一道保障过
滤设备,起到了防止 超 滤 膜 断 丝 造 成 的 污 染 物 进 入
纳滤膜,对防止纳滤膜污染,延长纳滤膜使用寿命起
况,部分大颗粒物进入保 安 过 滤 器,造 成 5μm 滤 芯
膜去除卤水中的 悬 浮 物、泥 沙、细 小 微 粒、胶 体 和 大
度较高的精制卤水。精制卤水代替海水直接用于纯
碱厂生产化盐,减少 了 纯 碱 生 产 中 固 体 原 盐 的 使 用
量,节省了盐水除杂中的石灰石、焦炭、纯碱耗用量,
降低了盐水的精制 费 用,实 现 了 纯 碱 生 产 的 降 本 增
2021 年第 2 期
保安过滤器介绍
保安过滤器精密过滤器又称保安过滤器，一般设置在压力容器之前，以去除浊度 1 度以上的细小微粒，来满足后续工序对进水的要求；有时也设置在整个水处理系统的末端，防止细小微粒（如破碎的树脂）进入成品水。
中文名：保安过滤器安装位置：压力容器之前别称：精密过滤器作用：去除浊度1 度以上的细小微粒一、概述精密过滤装置（也称作保安过滤器）大都采用不锈钢做外壳，内部装过滤滤芯（例如PP棉），主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。
用来滤除经多介质过滤后的细小物质（例如微小的石英沙，活性炭颗粒等），以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。
精密过滤装置内装的过滤滤芯精度等级可分为0.5卩s、1卩s、5卩s、10^s等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。
采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求。
二、工艺原理保安过滤器属于精密过滤器，其工作原理是利用PP滤芯5^m的孔隙进行机械过滤。
水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达O.IMPa时，应更换滤芯。
保安过滤器的主要优点是效率高、阻力小、便于更换。
三、结构及原理保安过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。
结构：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。
因滤材的不同，过滤孔径也不相同。
精密过滤是介于砂滤（粗滤）与超滤之间的一种过滤，过滤孔径一般在0.5〜120^m范围。
同种形式的滤材，按外型尺寸可分为不同的规格。
线绕滤芯（又称蜂房滤芯）有两种：一种是聚丙烯纤维---聚丙烯骨架滤芯，最高使用温度60C ; 另一种是脱脂棉纤维---不锈钢骨架滤芯，最高使用温度120C。
精密过滤器
汽机分场：王振海
精密过滤器介绍
精密过滤器(又称作保安过滤器)，筒体外壳一般采 用不锈钢材质制造，内部采用PP熔喷、线烧、折 叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元 件，根据不同的过滤介质及设计工艺选择不同的 过滤元件，以达到出水水质的要求。机体也可选 用快装式，以方便快捷的更换滤芯及清洗。该设 备广泛应用于制药、化工、食品、饮料、水处理、 酿造、石油、印染、环保等行业，是各类液体过 滤、澄清、提纯处理的理想设备。
过滤精度高，压差小，流量大，纳污量大 使用寿命长； 过滤孔径内小外大，具有良好深层过滤效 果； 滤芯由不同多种材料制成，确保各种液体 过滤要求，达到最佳过滤效果。
原理
线绕滤芯由纺织纤维以特定方式缠绕在多 骨架上形成。缠绕时控制滤芯缠绕密度即 能制成不同过滤精度的滤芯。滤芯过滤孔 径外大内小，具有优良的深层过滤效果。
1 能有效除去液体中的悬浮物、铁锈等。 2可承受较高的过滤压力。 3 独特的深层网孔结构使滤芯有较高的容渣 负荷能力。 4滤芯可用多种材质制作,以适应各种流体过 滤的需要。 5.外形体积小,过滤面积大,阻力小,使用寿命 长
应用范围
用于各种悬浮液的固液分离，适用范围广， 适用于医药。食品。化工。环保。水处理 等工业领域、各种涂装设备顶棉过滤及框 架式、袋式过滤器，适用于精细化工，油 品，食品医药，水处理等场合。
滤芯分类
过滤器滤芯根据使用介质分为：空气过滤器滤芯、 水过滤器滤芯、油过滤器滤芯。 根据过滤器滤芯的材质分为： 纸质滤芯 、化 纤滤芯、金属网滤芯、金属粉末烧结滤芯、PP滤 芯、线隙滤芯、活性炭滤芯等等。
液压系统当中分为：吸油滤芯、管路滤芯、 回油滤芯。 水过滤器滤芯中有线绕滤芯、PP熔喷滤芯、 折叠滤芯、大流量滤芯。
水处理中保安过滤器选择及使用方法描述
水处理中保安过滤器选择及使用方法描述保安过滤器又称为精密过滤器，其材质有塑料，不锈钢。
有10寸和20寸、30寸、40寸，根据流量的不同选择不同的过滤器。
一、型号的选择：1、滤芯的用途很广泛，滤芯品种、规格是较多的，选择型号是很重要的。
过滤中根据用途分，有过滤液体和气体两种，规格大小一般以10英寸为一支可以有5英寸、10英寸、20英寸、30英寸、40英寸，工作压力一般在0.1MPa—0.4 MPa流量，由于你选择的孔径不同，流量也不同，如0.2µm-0.45µm过滤清水标准约在300-500KG，如果你要每小时过滤量要大，可以用多芯和20英寸、30英寸、40英寸。
假如你要过滤5吨、小时无菌水，则可以选用0.2µm，7芯、30英寸滤器在选用中请选用稍大一点，尤其过滤杂质多，有粘度。
气体的滤器与液体过滤有不同，它的过滤量以每小时多少M气体来计算，一般10英寸滤芯，压力在0.12 MPa，压力在0.01 MPa时，流量为4-6标准立方米、分，在发酵工业上广泛应用。
2、你要过滤质量好，达到你所需要的要求，关键是选择合适的滤芯、选用的孔径要适当，如要除菌则选用0.2µm-0.45µm孔径的滤芯，药用针剂、抗菌素、血制品等要用聚砜滤芯，如果要去除液体中的微粒，微生物和比细菌大一些的粒子、杂质，如白酒、黄酒、葡萄酒、口服液，可选用1-5µm的滤芯，过滤高温气体和发酵消毒气体要选用聚四氟乙烯滤芯，但一般的气体过滤可选用0.2µm的聚丙烯，价格便宜。
3、不锈钢式过滤器，它内部装有不同孔径的滤芯，要达到精滤的目的，要进行组合，前期必须用粗滤设备，生啤用硅藻土，纸板过滤机最后用微孔膜终端过滤。
如有的药厂用板框、砂棒、线绕式后，再用上微孔膜滤芯，这样就能达到终端过滤。
现在，大部分已用粗过滤、聚丙稀3-6µm来代替上述板框、砂棒、线绕式等落后的过滤设备。
5μ保安过滤器操作使用说明
5μ保安过滤器操作使用说明5μ保安过滤器的作用是截留原水带来的大于5μm的颗粒，以防止其进入反渗透系统。
这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。
过滤器中的滤元为可更换进口滤芯，该滤芯的绝对精度为5μm，采用独特密封方式，不会发生短路或泄漏，且易于更换。
保安过滤器采用耐腐蚀的304不锈钢材质外壳，滤棒采用5μm平压式滤芯，该滤芯具有以下优点：·过滤精度精确；·污染物不能进入深处，·水通量大；·纳污量大、寿命长；·易更换。
注意事项：保安过滤器设在反渗透系统本体进口之前，顾名思义是为了保证反渗透系统的安全，而起作用的就是其滤芯，由于滤芯是消耗品，有一定的纳污量，具有一定的使用寿命，所以我们要注意滤芯的更换。
一般当过滤器进出口压差大于设定的值（通常为0.07-0.1MPa）时，应当更换。
通常保安过滤器的更换周期为3—6月，要根据其进水水质来确定其更换周期。
操作注意事项1．检查各阀门开关灵活。
2．进水阀、出水阀应为常开，只有在检修时才能关闭。
设备检修完毕，应及时开启备用。
3．出、入口压力表准确。
正常操作1．打开出水阀，然后开进水阀（正常情况下出水阀、进水阀应为常开），设备即开启。
2．打开排空气阀，待无气泡后关闭排空气阀。
3．运行期间，记录出口压力P2、入口压力P1，当压差＞0.1Mpa时，必须更换相应设备的滤芯。
4．停运正常情况下，保安过滤器不许关闭，只有在设备检修时才能关闭，检修完毕后应立即开启。
关闭时先关闭进水阀，然后关闭出水阀，设备即关闭。
保安过滤器说明书
保安过滤器说明书Ⅰ、概述本工程选用的滤芯为3M大流量滤芯，集表面、深层、粗精过滤于一体，可截留不同粒径的杂质，具有过滤精度高，截污能力大等优点。
其目的是防止水中的大颗粒进入膜装置，损坏膜元件，确保反渗透的正常运行。
本设备为上下带椭圆封头的圆柱形结构，本体内部一块带过滤元件的多孔板把柱体分成过滤和出水两部分；滤芯上部设有缓冲板，防止水流过大，损坏滤芯；过滤定位元件为不锈钢；滤芯精度为5um；本体采用不锈钢材料；设备的本体上装有排气阀和排污取样阀，且其进口设压力表（出水口压力表放置于外管路）。
Ⅱ、工艺原理保安过滤器属于精密过滤器，其工作原理是利用滤芯5um的空隙进行机械过滤。
水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和空隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行压力逐渐上升，当运行至进出口水压差达0.10MPa时,应更换滤芯。
保安过滤器的主要优点是效率高、阻力小、便于更换。
Ⅲ、工艺参数超滤反洗保安过滤器型式：垂直圆筒设备出力： 430m3/h数量： 1台设备直径： DN750设计压力： 1.0 MPa设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：10根长度：1000mm进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 4台设备直径：Φ600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：24根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢超滤清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢。
保安过滤器选型
芯式过滤器是一种工业上应用非常广泛的过滤器材。
过滤器是由不锈钢外壳和滤芯两部分组成，液体由外而内穿过滤芯，集流后从中央流出，液体中的杂质颗粒被截留在滤芯的外表，从而达到过滤净化的目的。
过滤液的质量主要取决于选用合适的滤芯规格和型号，目前市场上可供的滤芯材料有：天然棉、聚酯、尼龙等多种。
其滤芯类型有缠绕、熔喷、折叠式几种，过滤精度（孔径）有0.22μ、0.45μ、1μ、5μ、10μ、50μ、100μ等。
在使用周期内，当上下游的压差大于0.2MPa时，过滤液流量比使用初期减少30%时，应考虑更换滤芯。
过滤器的安装、使用、选配是保证过滤液质量的前提，一下内容供用户参考：一、安装说明安装好净出口管道后，旋转启盖丝杆，移开外壳盖，然后手握滤芯，让滤芯沿导向杆插入滤芯内孔，沿着定位板圆孔，使滤芯的下内孔自由插入到滤芯支撑板上的固定套上，而后在滤芯的上口弹簧端盖，尽量让各个滤芯上的端盖在同一个高度的同一个面上，安装好滤芯后，先拧长螺栓螺母，盖上外壳盖，旋转启盖丝杆拧螺旋螺母，拧紧程度以不泄露为准。
二、使用说明1、本系列不锈钢滤器，配用平压式滤芯，滤芯工作方式均为外压式，请用户根据滤器规格配套滤芯。
（如用户选用插入式滤芯，请在购买时说明以便滤器与之滤芯的接口相匹配。
）2、工作过程：水从进水管进入滤器之后，在进水压力作用下开始膜过滤过程，滤后的水经收集汇流，从出水管流出滤器。
3、使用前注意：用洗涤剂清洗滤器之后，对滤器进行消毒杀菌。
4、安装时，先检查各进出口是否漏水，排除后再使用。
5、开始通水过程应打开排气阀，排除滤器内空气，待放气阀流出水时再关闭之，以充分利用滤芯有效过滤面积。
6、压力表指示滤器上游水压，下游有压力显示时（可自己安装压力表）两者之差即为滤芯过滤过滤工作压差。
压差过大时，说明膜已被污染堵塞，应及时更换滤芯。
7、长期不用时，打开下排水堵头，将滤器内的水排空。
三、选配过滤说明该已被广泛用于化工、医药、食品、饮料、自来水水质改善及反渗透纯水机的前段处理等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保安过滤器滤芯的选型
保安过滤器又叫做滤芯过滤器或精密过滤器，一般情况下保安过滤器放置在石英砂，活性炭，树脂等之后，设置在压力容器之前，有时也设置在整个水处理系统的末端，防止细小微粒（悬浮物、铁锈、破碎的树脂、活性炭、细沙等）进入成品水，来满足后续工序对进水的要求，可以说是去除大颗粒和胶体等杂质的最后保障！能有效除去液体中的悬浮物、铁锈等，滤芯可用多种材质和多种形式来制作,以适应各种流体和系统配置的流体过滤的需要，可承受较高的过滤压力。
为了防止预处理中未能完全去除或新产生的悬浮颗粒进入反渗透系统，保护高压泵和反渗透膜，通常在反渗透进水前设置滤芯式保安过滤器。
一般采用孔径小于10um，根据实际设计情况可设计为5um或更低。
滤芯除了长度、内径、外径、联结方式、密封形式、与被过滤介质的相溶性等这些确保使用的技术指标外，还有精度、截留率、流量、纳污量等必要的技术参数，正是由这些完全独立的技术指标形成了滤芯的内在品质。
只有选择了这些指标都满足的滤芯，才可以很好地使用，再加上过滤器中滤芯数量的合理选择就更经济了。
公称精度是辅以截留率而存在的，并没有一个业者共同认定并遵行的标准。
也就是说对同一5μm的滤芯产品甲公司可以把截留率定在85－95%，而乙公司确可定在50－70%，换句话说，甲公司的25μm 过滤精度可能等于乙公司的5μm，或者更细。
虽然一样在5μm颗粒
之滤除能力同为95%，但其过滤功能确有着相当的差异。
因此，最好的解决办法是试用。
以确定选择滤芯的合理性、经济性、安全性。
对于一般的保安过滤器滤芯，由于价格不贵，往往被人们忽视。
其实保安过滤器的滤芯对反渗透的运行有着至关重要的作用。
（1）首先就是大家所说的起保护作用，防止大的污染物进入反渗透装置里，划破反渗透膜或污堵膜孔，在实际中，由于预处理一般采用传统的方式，即砂滤+炭滤。
在这样的系统中很难保障砂炭不进入到反渗透中，所以保安过滤器的作用至关重要。
（2）另一个作用就是通过滤芯的压力过滤，使投入的阻垢剂能够很好的完全的与原水混合，更好的起到防止反渗透膜结垢。
（3）另一个作用就是对反渗透膜污堵情况的预见型检测，无论是粘泥类的、还是铁胶体的、还是混凝剂类的、还是预处理颗粒物的、还是生物类的污堵都会有个预见性的！
其实对保安过滤器滤芯的选择非常的重要，一方面确认是否可以真正完全保护反渗透膜稳定安全的运行，另一方面根据系统的配置、水源水质、所加药剂等来选择其经济性的滤芯。
所以真正对保安过滤器滤芯的选择还是从试用比较保险的。
