XJZM剩余电流保护断路器说明书
剩余电流动作保护装置详解
电热水器漏电保护插头
4、按照剩余动作电流分类：
▪ 我国原则要求旳额定剩余动作电流值为：6mA、10mA、 （15mA）、30mA、（50mA）、（75mA）、 100mA、200mA、 300mA、500mA、1000mA、 3000mA、5000mA、10000mA、20230mA共15个 等级（带括号旳值不推荐优先采用）。
▪ 延时型：延时剩余电流保护装置加有人为旳延时部件，合 用于分级保护旳首级保护，所以它只合用于间接接触保护， 其剩余动作电流不小于30mA。延时时间旳优选值为： 0.2s、0.4s、0.8s、1s、1.5s、2s。
▪ 反时限型：反时限型剩余电流保护装置是为了更加好地配 合电流-时间曲线而设计旳产品，其特点是剩余电流越大， 分断时间越短；剩余电流越小，分断时间越长。其合用于 直接接触保护。但目前我国没有进行推广。
▪ ③低敏捷度型：1000mA以上（3000mA、5000mA、 10000mA、20230mA ）者属低敏捷度，用于预防剩余 电流火灾和监视一相接地事故。
5、按其动作时间分类：
▪ 迅速(瞬时)型：迅速型剩余电流保护装置没有人为旳延时， 合用于单级保护或分级保护旳末级保护。用于直接接触保 护时其剩余动作电流不不小于30mA，选用迅速型剩余电 流保护器,其动作时间与动作电流旳乘积不应超出 30mA﹒s. 。
▪ 从“30mA·s”这个安全限值能够看出，虽 然电流到达100mA，只要剩余电流动作保 护装置在0.3s之内动作并切断电源，人体 尚不会引起致命旳危险。故30mA·s这个 限值也成为剩余电流保护器产品旳选用根 据。
剩余电流动作断路器
（3）负载侧零线接地引起的误动；剩余电流动作断路器的负载侧零线接地，会使正常工作电流经接地点分流 入地，造成剩余电流动作断路器误动。解决方法：将接地线接到剩余电流动作断路器电源侧的零线上。
选择方法
正确选择剩余电流动作断路器，使其安装环境符合规定条件。在生产厂家所提供的剩余电流动作断路器的 《使用说明书》中，对安装使用的环境及条件作了明确规定：
1）周围空气温度不能低于零下5度、高于40度； 2）安装地点的海拔不超过2000米； 3）空气相对湿度在最高温40度时不超过50%，在最湿月的月平均低温不超过25度时，相对湿度不超过90%； 4）污染等级为2级； 5）安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器一般应垂直安装，手柄向上为 接通电源位置；安装处应无显著冲击和振动。 因此，在安装该类电器之前应弄清楚安装场所的温度、湿度等条件，若外界环境条件不能满足所选用的断路 器的使用说明书中所规定的条件则应改其他类型的断路器，或与制造厂协商定制适合的产品。
注意事项
在安装前应首先弄清楚断路器的额定值及接线图，并严格遵照以下要求进行操作：
1）检查铭牌、标志上基本技术数据是否符合要求；
2）人工操作几次，动作应灵活，确认完好无损；
3）分清输入端（由产品标志的1、3、5、N，）负载端（输出下出），否则将烧坏电子判别控制电路。特别是单极两线、三极四线、四级剩余电流动作断路器上“N”线 应接入，才能使电子线路正常工作 。
剩余电流动作断路器
智能重合闸剩余电流保护器产品使用说明书
6、短路保护特性，（见表1、表）
壳架等级 额定电流(A)
100 250 400 630
短路通断能力
电流kA
电压V
35
1.05Un
50
1.05Un
50
1.05Un
50
1.05Un
周围空气湿度 +40℃-5℃
任何合适温度
试验电流 1.05In 1.30In 101max
表1
功率因素 0.3 0.3 0.3 0.3
安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源测，下接线端子接负载测，与垂 直面的倾斜度不超过5 º。
4
1.2.5安装类别：III
1.2.6电磁环境：适用于环境B 1.2.7剩余电流保护器安装场所附近的外部磁场在任何方向不超过5倍的地球磁场。 2产品型号及含
TH ZL
/3 N
（T为通讯型） 功 能 扩 展 型 （B为标准型）
15
自动跟踪
剩
余
1000mA
电
流
500mA
动
作 值
300mA
100mA
10、面板示意图
0.2s 0.3s 0.5s 1s
运 电压 电流 跳 行 保护 保护 闸
运 行
漏电动作 分断时间
参 动作 动作 数
数
数 时间 时间 据
据
漏电
过/欠压
过载
跳闸故障显示
告警
电源
其它功能
脱扣
A/电流 V/电压 mA/漏电 查询 设置
20A至100A，10A一档，连续可调；在250A壳架电流等级下，从60A至250A，10A一档，连续可调；
在400A壳架电流等级下，从200A至400A，20A一档，连续可调；在630A壳架电流等级下，从200A

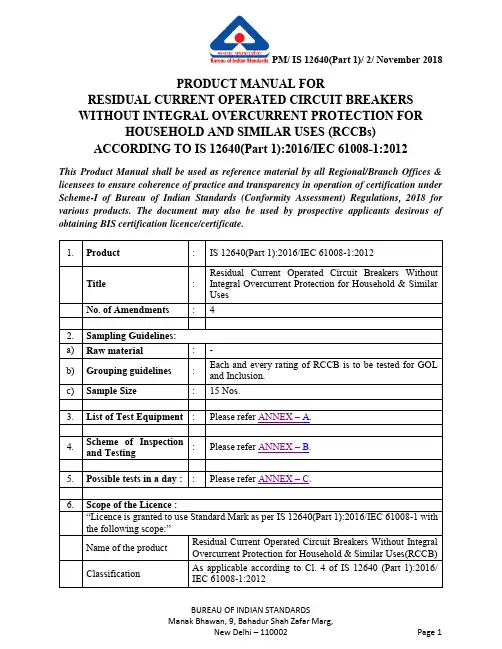

剩余电流动作断路器产品手册说明书
PM/ IS 12640(Part 1)/ 2/ November 2018PRODUCT MANUAL FORRESIDUAL CURRENT OPERATED CIRCUIT BREAKERSWITHOUT INTEGRAL OVERCURRENT PROTECTION FOR HOUSEHOLD AND SIMILAR USES (RCCBs)ACCORDING TO IS 12640(Part 1):2016/IEC 61008-1:2012This Product Manual shall be used as reference material by all Regional/Branch Offices & licensees to ensure coherence of practice and transparency in operation of certification under Scheme-I of Bureau of Indian Standards (Conformity Assessment) Regulations, 2018 for various products. The document may also be used by prospective applicants desirous of obtaining BIS certification licence/certificate.BUREAU OF INDIAN STANDARDSManak Bhawan, 9, Bahadur Shah Zafar Marg,New Delhi – 110002 Page 1PM/ IS 12640(Part 1)/ 2/ November 2018ANNEX AList Of Test EquipmentMajor test equipment required to test as per the Indian StandardPage 2PM/ IS 12640(Part 1)/ 2/ November 2018ANNEX BScheme Of Inspection And Testing1. LABORATORY- A laboratory shall be maintained which shall be suitably equipped (as per the requirement given in column 2 of Table 1) and staffed, where different tests given in the specification shall be carried out in accordance with the methods given in the specification.1.1 The manufacturer shall prepare a calibration plan for the test equipment.2. TEST RECORDS - The manufacturer shall maintain test records for the tests carried out to establish conformity.3. LABELLING AND MARKING - As per the requirements of IS 12640 (PART 1):2016/ IEC 6 1008-1:2012. In addition, each RCCB or the carton in which the RCCBs are packed shall carry the identification mark in code or otherwise for traceability.4. CONTROL UNIT - A ll the RCCBs of the same fundamental design manufactured in a shift shall constitute a control unit.5. LEVELS OF CONTROL - The tests as indicated in column 1 of Table 1 and the levels of control in column 3 of Table 1, shall be carried out on the whole production of the factory which is covered by this plan and appropriate records maintained in accordance with paragraph 2 above.6. REJECTIONS - Disposal of non-conforming product shall be done in such a way so as to ensure that there is no violation of provisions of BIS Act, 2016Page 3TABLE 1Page 4TABLE 1Page 5TABLE 1Page 6TABLE 1Page 7TABLE 1Page 8TABLE 1Page 9TABLE 1Note-1: Sub-contracting is permitted to a laboratory recognized by the Bureau or Government laboratories empanelled by the Bureau.Note-2: Levels of control given in column 3 are only recommendatory in nature. The manufacturer may define the control unit/batch/lot and submit his own levels of control in column 3 with proper justification for approval by BO Head.Page 10PM/ IS 12640(Part 1)/ 2/ November 2018ANNEX CPossible Tests in a day∙Tripping Test∙Electric Strength Test∙Performance of the test device∙Indelibility of Marking∙Clearance & Creepage distance (only for item 1 & 3 of Table 5 of IS 12640(Part 1):2016)∙Trip free mechanism∙Reliability of screws, current carrying parts and connections∙Reliability of terminals for external conductors∙Protection against electric shock∙Verification of resistance of the insulation of open contacts and basic insulation against an impulse voltage in normal conditions∙Verification of the behavior of components bridging the basic insulation∙Capability of control circuits connected to the main circuits∙Residual Operating Characteristics∙Behavior in case of failure of line voltagePage 11。
剩余电流断路器说明书
剩余电流断路器说明书剩余电流断路器（Residual Current Circuit Breaker，RCCB）是一种用于电气系统中的保护装置，用于检测和保护电路中的人身安全。
它能够及时检测到漏电现象并切断电路，减少因人体触电而引起的意外事故。
剩余电流断路器工作原理基于电流平衡原理，它通过与电路中的导体连接，并测量从供电线到负载之间的电流是否存在差异。
当负载中发生漏电事件时，即电流通过其他途径绕过到地线上，剩余电流断路器能够检测到这种差异，并迅速切断电路来消除危险。
剩余电流断路器的主要特点是敏感度高、动作速度快、可靠性高。
在正常工作状态下，它能够提供足够的电流来满足电路的需要，但一旦超过了额定的漏电动作电流，断路器会立即切断电路。
根据国家标准的要求，剩余电流断路器的额定漏电动作电流通常为30mA、100mA、300mA等不同档位，以满足不同场所的需求。
剩余电流断路器的具体结构包括电流互感器、切断装置和释放装置等。
电流互感器是用来检测电路中的剩余电流，它能够将电流信号转换为电压信号，并传递给切断装置。
切断装置是用来控制电路的开关状态，一旦检测到漏电现象，它会迅速切断电路，保护人身安全。
释放装置则是用来监测和调节剩余电流断路器的工作状态，一旦发生故障，它会自动切断电路，以确保设备的可靠性。
1.在安装和使用剩余电流断路器之前，需要确保电路的接线正确，避免导线接错或接触不良的情况。
2.定期检查剩余电流断路器的工作状态和电流互感器的灵敏度，确保其正常工作。
3.定期进行漏电保护装置的测试，检测其是否能够及时切断电路并保证人身安全。
4.严禁在剩余电流断路器维修或更换时带电操作，以免发生触电事故。
5.遵守使用剩余电流断路器的相关规章制度，确保电力设备安全可靠。
总之，剩余电流断路器是一种重要的防护设备，能够在电路发生漏电时迅速切断电路，保护人们的生命财产安全。
在日常使用中，我们需要正确安装和操作剩余电流断路器，并定期进行维护和测试，以确保其可靠性和工作效果。
三星剩余电流动作断路器说明书
三星剩余电流动作断路器说明书一、前言三星剩余电流动作断路器是一种用于保护电路安全的电气设备。
本说明书旨在为用户提供关于该产品的详细信息，包括产品特点、使用方法、安装要求等内容。
在使用本产品前，请务必仔细阅读本说明书，并按照指导进行正确的安装和使用。
二、产品概述1. 产品特点三星剩余电流动作断路器采用先进的电子技术和可靠的断路器机构，能够及时检测电路中的剩余电流，并在发生漏电故障时快速切断电路，确保人身和设备的安全。
具有以下特点：- 高灵敏度：能够检测到微弱的漏电电流，及时切断电路。
- 快速动作：在漏电故障发生时，能够在几十毫秒内切断电路，有效避免电击事故。
- 可靠性：采用优质材料和先进工艺制造，确保产品的长期稳定性和可靠性。
- 安全性：符合国家标准和安全要求，能够有效保护人身和设备安全。
2. 产品型号根据不同的额定电流和额定漏电动作电流，三星剩余电流动作断路器分为多个型号，用户可根据实际需求选择合适的型号。
三、使用方法1. 安装要求- 三星剩余电流动作断路器应安装在干燥、通风良好的环境中，远离易燃易爆和腐蚀性气体。
- 安装位置应保持垂直，不得倾斜或颠倒安装。
- 安装时应确保电路处于断开状态，且按照正确的接线方式进行连接。
2. 使用注意事项- 三星剩余电流动作断路器仅用于交流电路，不得用于直流电路。
- 在使用过程中，应定期检测断路器的工作状态，确保其正常工作。
- 在发生漏电故障时，断路器会自动跳闸切断电路，此时应检查电路是否存在漏电故障，并排除故障后方可复位使用。
四、故障排除1. 断路器无法复位- 可能原因：漏电故障未排除。
- 处理方法：首先排除漏电故障，然后按照说明书操作进行复位。
2. 断路器频繁跳闸- 可能原因：电路负载过大或存在短路故障。
- 处理方法：检查电路负载是否超过断路器额定电流，排除短路故障后方可继续使用。
五、维护保养1. 定期检测- 建议每半年对三星剩余电流动作断路器进行一次检测，确保其正常工作。
剩余电流断路器试验与使用方法
剩余电流断路器试验与使用方法下面介绍一下剩余电流断路器的如何使用。
一、剩余电流断路器试验与使用1、欠电压及缺相跳闸（选用该功能时）：剩余电流动作保护器绿色电源指示灯、红色漏电闭锁指示灯、黄色欠压指示灯同时亮，表示电源电压不正常，必须使三相电压恢复正常，黄色欠压指示灯熄灭后，剩余电流动作保护器自动重合闸，恢复正常运行。
2、合闸5秒后，可按“超限”试验按钮，剩余电流动作保护器跳闸，并在60秒内重合闸。
当重合闸5秒后再按动试验按钮，又会跳闸并有重合闸。
若合闸后，在5秒内又按试验按钮或其它原因发生跳闸时则能自锁，并不再自动重合闸。
保护器自锁后，需人工复位（按复位按钮或远控复位）才能恢复运行。
3、根据线路漏电情况，选择合适的剩余电流动作值档位。
当剩余电流超过额定剩余动作电流时，即跳闸并有一次重合闸，如合闸后剩余电流仍超过动作值，即再次跳闸并自锁，这时保护器红色漏电闭锁指示灯亮，保护器不再重合闸，需消除漏电故障，保护器复位后，才能恢复正常运行。
在实际使用过程中，要注意分清线路漏电闭锁和保护器损坏，有很多保护器跳闸重合自锁后，电工又将保护器转为手动合闸，因漏电故障未解除，一合上就跳下来，因此，就有很多电工误认为保护器手动自动都合不上是保护器损坏了，其实不然，这时只要将漏电报警功能启用，如果仍然合不上闸，才能判断是保护器损坏；如果合闸成功，报警灯不停地闪烁，电流表指示过大，就说明线路剩余电流已超过设定动作值，应调大动作值或检查处理漏电故障。
在检修中发现，有10%的送修产品没有发现问题，并经48小时老化试验和例行检验都是合格4、过电流、短路跳闸：红色“FZ（分闸）”指示灯亮，这时没有重合闸，本保护器，过流是反时限保护，在1.05倍额定电流时，2小时内不动作，1.3倍额定电流时，2小时内必动作（一般为10-30分钟），在10倍额定电流时，动作时间不小于0.2秒。
5、需进行带电检查线路漏电或判断保护器是否损坏时，可启用报警功能，启用时，将报警功能开关向上拨，此时剩余电流动作保护器处于报警状态，红色“GJ（报警）”灯亮。
剩余电流动作保护器使用指南
剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。
它能够检测并断开电路中的剩余电流，防止电击事故的发生。
本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。
一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。
当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。
二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。
如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。
2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。
一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。
动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。
3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。
测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。
一般建议每个月进行一次测试。
三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。
购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。
2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。
在安装过程中，应断开电源，避免触电风险。
安装后应对保护器进行测试，确保其正常工作。
3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。
除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XUCHANG XJ LOW VOLTAGE APPARATUS CO.,LTD许昌许继低压电器有限公司XJZM剩余电流保护断路器目录1、产品概述...................................................................................................................- 2 -2、产品特点...................................................................................................................- 2 -3、正常工作条件...........................................................................................................- 3 -4、控制器主要性能指标...............................................................................................- 3 -5、脱扣器动作性能.......................................................................................................- 4 -6 、操作说明..................................................................................................................- 4 -7、外接端子说明..........................................................................................................- 7 -8、产品外形及安装尺寸...............................................................................................- 8 -9、安装及首次使用.......................................................................................................- 8 -10、注意事项................................................................................................................- 9 -11、订货说明................................................................................................................- 9 -附录A............................................................................................................................- 10 -附录B.............................................................................................................................- 12 -附录C............................................................................................................................- 13 -1、产品概述1.1 XJZM适于三相四线中性点直接接地（TT）的低压电网系统，用来对线路或用电设备的接地故障、过电流、短路、过电压、欠电压、断电自动跳闸及缺相等进行保护，也可对人身触电危险提供间接接触保护。
产品符合标准： GB 14048.2，DL/T 20.. 剩余电流保护器通信规约通过中国电力科学研究院低压电器研究所关于通信标准的测试。
通过国检电网浙江省公司通信测试授权单位的通信一致性测试。
1.2产品型号及含义：XJ Z M －□□ / □额定电流分断能力级别（L、M、H）壳架等级电流(A)塑料外壳式断路器自动重合闸企业代号注：本说明书适用于零线N极在左边与零线N极在右边的产品（功能与按键操作、外形尺寸及安装尺寸一样）2、产品特点2.1．保护功能：具有剩余电流自动跟踪和突变、特波功能；过压、欠压、缺相保护功能，并检测电压恢复正常后自动重合闸；电子式过载、短路短延时及瞬时保护( 电子式具备该功能)；缺零保护，以及停掉跳闸功能。
2.2.显示功能：合闸状态下，自动轮显当前额定剩余电流动作值、额定电流值、当前时间、及最大漏电值及相位相，当前三相电压参数，当前三相电流参数等。
2.3.设置、查询功能：可通过按键设置剩余电流告警、自动跟踪、突变、特波、自动重合闸、过压、欠压、缺相、过载、缺零保护等功能的启用和禁用。
也可通过通信设置上述功能，运行数据的启用告警和禁用告警功能只能通过通信接口设置。
可通过按键设置额定剩余电流，额定极限不驱动时间，额定电流，短路短延时倍数，短路短延时时间，短路瞬时倍数，定时试跳时间，实时时钟以及用户密码等主要参数。
可通过按键查询，跳闸记录，试验记录，总跳闸次数，闭锁跳闸次数，等诸多参数。
2.4.控制功能：可通过试验按键实现现场试验跳闸控制。
可通过远程预约分闸，合闸，及试跳，以及预约取消控制功能。
可通过外部分断、复位接口实现保护器的同步分闸和合闸功能。
2.5.自检功能：具有远程试跳，定时试跳，及按键试跳等三种自检功能。
2.6.监控记录功能：记录30日内的剩余电流，三相电压，三相电流的日最大值和时标、最小值和时标，共14项记录。
记录近10次跳闸的剩余电流，三相电压，三相电流参数及时标。
记录近10次剩余电流报警(强送)事件，保护器自检的事件，剩余电流超限事件，共3项记录。
累计保护器跳闸总次数，闭锁性跳闸次数，剩余电流跳闸次数等6项累计参数。
2.7.辅助功能：RS485通信功能，完全支持国家能源局即将发布的《DL/Txxx-xxxx剩余电流保护器通信规约》，目前为报批稿。
符合浙江省发布的《剩余电流动作保护器技术规范》的要求。
剩余电流超限报警功能。
高亮液晶屏，及8个按键实现参数设置、参数校准、系统重启、数据查询、按键试验、分闸等现场操作。
2.8．性能及工艺电路板选用高集成工业级材料，采用先进的防雷设计，完全符合GB4048.2-2008标准中对电磁兼容的要求。
产品基本上包含了目前市场上高端产品的功能。
3、正常工作条件3.1、环境温度-5℃~+55℃；3.2、相对空气湿度最湿月的平均最低温度不超过25℃时，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露；3.3、海拔不超过2000米；3.4、污染等级别3级；3.5、安装类别Ⅲ；3.6、安装场所的外磁场在任何方向不超过地磁场的5倍。
4、控制器主要性能指标型号参数说明壳架等级额定电流Inm(A)根据用户要求定制额定电流In(A)0.4 – 1.0Inm（A）连续可调辅助电源电压Ue(AC V) 400适用极数4P 或 3P+N额定剩余动作电流(mA) I△n：档位数值可选，可根据客户要求定制10组参数数值可选额定剩余不动作电流(mA)I△no = 50%I△n额定极限不驱动时间(s) 档位数值可选，可根据客户要求定制3组参数数值额定剩余短路接通(分断)能力I△m = 25%Icu (kA)延时重合闸时间(s)20-60过压动作值(V) 默认275±5%（用户可整定）,出厂禁止，用户可开启欠压动作值(V) 默认160±5%（用户可整定）,出厂禁止，用户可开启缺相动作值(V)默认120±5%（用户可整定）,出厂禁止，用户可开启动作特性分类AC型产品使用类别A类或B类5、脱扣器动作性能5.1、过载保护特性（反时限动作）脱扣器额定工作电流(A)脱扣器（环境温度40℃）1.05In(冷态) 1.30In(热态)In≤63A≥1h不动作＜1h 动作In＞63A≥2h不动作＜2h 动作5.2、瞬间过电流脱扣器电流整定值壳架等级额定电流Inm（A）整定电流倍数约定时间10010 In±20%＜0.2s25010 In±20%＜0.2s40010 In±20%＜0.2s63010 In±20%＜0.2s6 、操作说明6.1 按键说明（见图6-1）断路器具有【左移】、【右移】、【递增】、【递减】、【确认】、【复位】、【试验】【分闸】八只按键。
按键除上述基本功能外，还定义了快捷键及组合键，具体描述如下：在轮显状态下（跳闸状态时，静显跳闸原因）按下：【】进入跳闸记录查询界面。
【】进入跳闸次数查询界面。
【】进入自检记录查询界面。
【】进入功能设置界面。
【确认】进入密匙校验，密匙确认成功进入参数设置界面。
【】+【】进入密匙校验，密匙确认成功进入数据清除界面。
【】+【】轮显当前参数信息界面。
【复位】+【】进入密匙校验，密匙确认成功进入厂家维护参数界面。
图 6-1 图 6-26.3 运行显示说明：6.3.1保护器运行显示。
保护器正常运行过程中，合闸运行，剩余电流告警运行，试合闸中以及跳闸闭锁四种状态均可能出现。
保护器在合闸运行状态或剩余电流告警运行状态时，为送电运行状态，保护器按照图6-2，图6-3或图6-4轮显。
保护器在试合闸中或跳闸闭锁状态时，为拉闸运行状态，保护器固定显示当前跳闸信息及保护器状态如图6-5或图6-6所示。
图6-3图6-4图6-5图6-66.3.2剩余电流超限告警。
出现当前剩余电流值超过设定的剩余电流告警值时，保护器自动显示告警参数，告警显示如图6-7所示。
图6-7图6-8 6.3.3超负荷告警。
出现当前任意相电流值超过额定电流值的1.3倍时，保护器自动显示告警参数，超负荷显示如图6-8所示。
