边坡挂网喷浆技术交底
边坡支护锚杆、挂网喷浆施工方案交底
边坡支护锚杆、挂网喷浆施工方案交底施工方案交底工程名称施工单位交底人交底内容：昭通市昭阳区棚改项目C组团二公司第三直管部XXX编号方案名称交底部门接收交底人地下车库边坡加固专项施工方案技术部二公司三直管棚改项目现场管理人员一、施工准备：完善施工现场提供的水、电接口接至施工操作面并安装水电表，解决边坡锚杆、挂网喷砼的临时用水、用电。
1）汇同业主单位、监理单位、设计单位根据规划图进行现场测量水准控制点。
2）进行文明施工策划，完善施工现场的图、牌、标语、文明施工及安全生产的标识牌的设置，消防器材的设置。
二、施工工艺边坡挂喷砼：边坡土方开挖及松土处理→测量放样→坡面绑扎钢筋网片→分层喷浆→养护→设置截水（排水）沟、集水井。
边坡锚杆：边坡卸载→边坡土方开挖→测量放样→排水施工→搭设工作平台→设备安装就位→钻孔→清孔→制作锚杆→下锚杆→注浆→坡面绑扎钢筋网片→分层喷浆→养护三、施工方法及注意事项1、边坡土方开挖：根据土层土质联合现场实际情况首先边坡卸载，再分段、分台进行土方开挖：（1）边坡卸载以1m为层次，每次取完一层后，才可进行基层施工。
为防止边坡塌方等事故，土方取土期间，现场技术人员及第三方观测人员应进行沉降观测，并计较取土后积累沉降量，确认满足设计及标准请求后方可连续卸载。
（2）边坡开挖按照边坡设计放坡系数机械开挖，局部区域采用人工修整平整。
2、测量放样：根据控制点和设计施工立面图，用全站仪精确测放锚孔孔位位置、堑顶刷坡线，并对各工点钻孔位编号、作醒目标志。
经自检以后，申报监理认可方再进行下一道工序。
并派专人对周边环境、开挖坡面的稳定性设点进行监测。
3、搭设工作平台：搭设工作平台用资料均用汽车吊吊运，脚手架按坡面锚孔横排位置，搭接两米宽锚杆框架施工的工作平台。
请求爬杆不得和竖梁锚孔交织，平台应低于横排锚孔0.5m。
平台铺上厚度≥35mm木板，平台外边设栏杆，平台用垂直程度面地锚桩锚牢，保证钻机施工时的稳定及施工的平安性。
挂网喷浆的安全技术交底模板
一、交底单位及日期单位名称：____________________日期：____________________二、工程概况1. 工程名称：____________________2. 施工部位：____________________3. 施工内容：____________________4. 施工单位：____________________5. 监理单位：____________________三、安全技术交底内容1. 施工现场安全注意事项（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工人员进入施工现场，应遵守施工现场的安全规定，不得擅自离岗。
（3）施工现场严禁酒后作业、疲劳作业，确保施工人员精神饱满。
（4）施工现场禁止使用明火，禁止吸烟。
（5）施工现场应保持整洁，防止滑倒、绊倒等事故发生。
2. 施工机械设备安全操作（1）施工机械设备应定期检查、保养，确保设备正常运行。
（2）操作人员应熟悉机械设备的使用方法，严格按照操作规程进行操作。
（3）机械设备运行过程中，严禁操作人员离开设备。
（4）机械设备操作人员应穿戴合适的工作服、手套，防止机械伤害。
3. 施工材料安全存放与使用（1）施工材料应按照规定的存放区域存放，分类堆放，防止混乱。
（2）易燃、易爆、有毒有害材料应隔离存放，并采取相应的安全措施。
（3）施工材料使用过程中，应严格按照使用说明进行操作，防止误操作。
4. 挂网喷浆施工安全操作（1）挂网前，应检查网片质量，确保无破损、变形等缺陷。
（2）挂网时，应使用专用工具，严禁用手直接拉扯网片。
（3）喷浆时，应保持喷头与作业面的距离，防止喷浆过密或过稀。
（4）喷浆过程中，应定期检查喷浆设备，确保设备正常运行。
（5）喷浆完成后，应对施工面进行检查，确保喷浆质量。
5. 施工现场应急处理（1）施工现场发生安全事故，应立即停止施工，及时上报。
（2）发生火灾、触电等事故，应立即切断电源，使用灭火器、灭火器材进行灭火。
边坡喷浆施工技术交底
4.5、喷射混凝土施工用的任务台应牢固可靠，并应设置平安栏杆.
4.6、施工中操纵人员必须戴好平安帽，系好平安带.
4.7、喷射混凝土任务人员，应采取个别防尘用具.
4.8、非操纵人员不得进入正进行施工的作业区.施工中，喷头和注浆管前方严禁站人.
5.3锚杆锚固深度及钢筋网孔密度，钢筋网间距20cm.
5.4喷射混凝土要厚度均匀，不该使钢筋网及锚杆头外露.
5.5结冰季候及大雨天气严禁进行喷射作业；
5.6如有地下水出露或地表水渗流，必须设泄水孔将地下水引出；边坡最下面一排泻水孔与底板标高应控制在0.5m左右距离.
交底人
被交底人
3.1.2喷射混凝土的配合比应合适下列规则：胶骨比宜为1∶3.5～4.5；砂率宜为0.45～0.55；水灰比宜为0.4～0.5.
3.1.3喷射混凝土正式作业前应进行试喷以适当调节水灰比，当水灰比较佳时，所喷射的混凝土的外不雅特征为：灰体呈粘糊状，概略平整光泽，骨料散布均匀，回弹量小.
3.2、施工办法
3.2.1先清刷边坡概略松动土石，并使坡面大致平整,水平锚区必须清理概略土层，然后钻孔拔出锚杆灌浆.
3.2.2锚杆孔径为φ110mm，
3.2.3拔出锚杆灌注M10水泥砂浆，大致使锚杆处于中心位置.
3.2.4再次清扫坡面浮土及碎石并用高压水进一步冲洗洁净.
3.2.5当固定锚杆的砂浆强度达到30％以上时，再将钢筋网依照设计要求用绑扎铅丝装置在锚杆上.钢筋网应距坡面有一定距离.
2.1钢筋：应有出厂及格证、按规则作力学性能复试，钢筋无老锈及油污.
2.2绑扎铁丝：采取20#普通铅丝.
2.3主要机具：喷射装置、橡胶软管、混凝土软卷喷嘴等.
护坡挂网喷浆安全技术交底模板
一、单位工程名称：________________________二、施工单位：________________________三、交底日期：____年__月__日四、分部分项工程名称：护坡挂网喷浆施工五、交底人：________________________ 职务：________________________六、交底内容：1. 作业人员须知：（1）所有参与护坡挂网喷浆施工的作业人员必须接受安全教育培训，了解本工程的安全技术要求。
（2）作业人员应熟悉施工图纸，掌握施工工艺，确保施工质量。
（3）进入施工现场，必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场安全管理：（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。
（2）施工现场应设置安全通道，确保人员、设备畅通无阻。
（3）施工现场应配备消防设施，并定期检查，确保其完好有效。
3. 技术要求：（1）护坡挂网材料应符合国家标准，确保施工质量。
（2）锚杆应选用合格产品，锚杆规格、间距、深度应符合设计要求。
（3）喷浆厚度应均匀，不得出现蜂窝、麻面等现象。
（4）施工过程中，应做好排水、防滑、防坠落等工作。
4. 施工步骤：（1）测量放样：根据设计图纸，进行测量放样，确保施工精度。
（2）锚杆施工：按照设计要求，进行锚杆施工，确保锚杆牢固。
（3）挂网施工：将钢丝网挂在锚杆上，确保网与网之间搭接牢固。
（4）喷浆施工：对挂网后的坡面进行喷浆，确保喷浆厚度均匀。
（5）养护：喷浆完成后，对施工面进行养护，确保混凝土强度。
5. 应急处理：（1）发生火灾时，立即切断电源，使用灭火器、消防水等灭火。
（2）发生触电事故，立即切断电源，进行急救。
（3）发生高空坠落事故，立即采取措施，防止事故扩大。
（4）发生中毒、窒息事故，立即将伤者转移到通风处，进行急救。
七、注意事项：（1）施工过程中，应密切关注天气变化，如遇恶劣天气，应暂停施工。
（2）施工过程中，应加强现场巡查，及时发现并消除安全隐患。
基坑护坡挂网喷浆安全技术交底模板
一、单位工程名称：____________________二、施工单位：____________________三、交底日期：____________________四、分部分项工程名称：基坑护坡挂网喷浆施工五、交底人：____________________六、交底内容：一、施工人员要求1. 所有参与基坑护坡挂网喷浆施工的作业人员必须经过专业培训，掌握本工程的安全技术要求，熟悉操作规程，并取得相应资格证书。
2. 作业人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
3. 作业人员应熟悉施工现场的施工环境，了解周围建筑物、地下管线、交通状况等情况。
二、施工前准备1. 施工前，应对施工现场进行勘察，了解地质条件、周边环境等因素，制定合理的施工方案。
2. 对施工人员进行安全技术交底，确保作业人员掌握施工过程中的安全注意事项。
3. 准备好施工所需材料、设备、工具等，确保施工过程中满足需求。
三、施工过程中的安全技术措施1. 施工人员必须按照施工方案进行施工，不得擅自改变施工顺序和方法。
2. 在施工过程中，必须严格按照设计要求进行挂网喷浆，确保施工质量。
3. 在施工过程中，如发现异常情况，应立即停止施工，报告相关负责人，并采取措施进行处理。
4. 施工现场应设置警示标志，提醒过往人员注意安全。
5. 严格进行边坡监测，发现边坡有变形、开裂等情况，应立即采取加固措施。
6. 施工过程中，应确保施工机械、设备、工具等安全可靠，防止发生事故。
四、施工结束后1. 施工结束后，应对施工现场进行清理，确保无安全隐患。
2. 对施工过程中产生的废弃物、垃圾等进行分类处理，不得随意丢弃。
3. 对施工过程中损坏的设施、设备等进行修复或更换。
五、应急措施1. 如发生安全事故，应立即启动应急预案，组织人员进行救援。
2. 及时向相关部门报告事故情况，配合相关部门进行调查处理。
六、注意事项1. 作业人员应严格遵守操作规程，不得酒后作业。

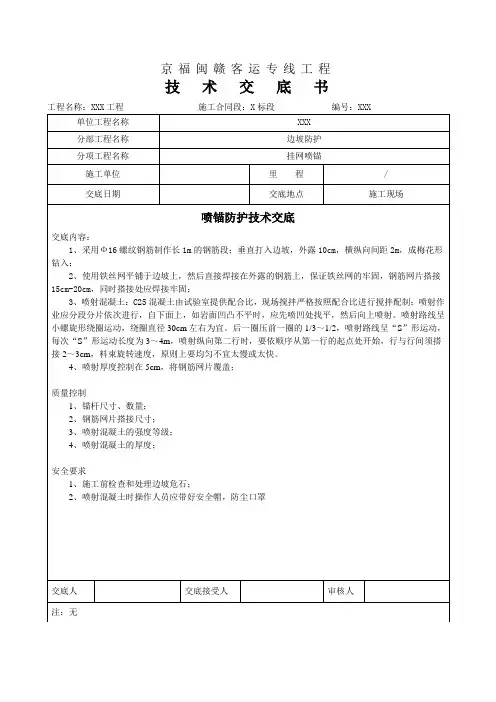

边坡挂网喷锚技术交底
质量控制
1、锚杆尺寸、数量；
2、钢筋网片搭接尺寸；
3、喷射混凝土的强度等级；
4、喷射混凝土的厚度；
安全要求
1、施工前检查和处理边坡危石；
2、喷射混凝土时操作人员应带好安全帽，防尘口罩
交底人
交底接受人
审核人
注：无
2、使用铁丝网平铺于边坡上，然后直接焊接在外露的钢筋上，保证铁丝网的牢固，钢筋网片搭接15cm-20cm，同时搭接处应焊接牢固；
3、喷射混凝土：C25混凝土由试验室提供配合比，现场搅拌严格按照配合比进行搅拌配制；喷射作业应分段分片依次进行，自下面上，如岩面凹凸不平时，应先喷凹处找平，然后向上喷射。喷射路线呈小螺旋形绕圈运动，绕圈直径30cm左右为宜。后一圈压前一圈的1/3～1/2，喷射路线呈“S”形运动，每次“S”形运动长度为3～4m，喷射纵向第二行时，要依顺序从第一行的起点处开始，行与行间须搭接2～3cm，料束旋转速度，原则上要均匀名称：XXX工程施工合同段：X标段编号：XXX
单位工程名称
XXX
分部工程名称
边坡防护
分项工程名称
挂网喷锚
施工单位
里程
/
交底日期
交底地点
施工现场
喷锚防护技术交底
交底内容：
1、采用Ф16螺纹钢筋制作长1m的钢筋段；垂直打入边坡，外露10cm，横纵向间距2m，成梅花形钻入；
挂网喷混凝土安全技术交底模板
一、交底目的为确保挂网喷混凝土施工过程中的安全，预防事故发生，现将施工过程中的安全技术要求进行交底，要求所有参与施工人员认真学习和遵守。
二、交底对象本交底适用于所有参与挂网喷混凝土施工的施工人员、管理人员及现场监理人员。
三、施工范围及内容1. 施工范围：本次挂网喷混凝土施工范围包括但不限于以下部位：边坡、基坑、隧道等。
2. 施工内容：（1）锚杆施工：包括锚杆钻孔、锚杆插入、锚杆锚固等；（2）挂网施工：包括钢筋网片铺设、网片搭接、网片固定等；（3）喷混凝土施工：包括混凝土配料、混凝土输送、混凝土喷射等。
四、安全技术要求1. 施工人员应经过专业培训，掌握相关施工技能和安全知识，具备相应的资质证书。
2. 施工现场应设立明显的警示标志，提醒人员注意安全。
3. 施工人员进入施工现场必须佩戴安全帽、安全带、防尘口罩等防护用品。
4. 锚杆施工：（1）钻孔时应确保钻孔垂直，孔径符合设计要求；（2）锚杆插入时，应注意锚杆的垂直度，确保锚杆插入深度；（3）锚杆锚固时，应确保锚杆预紧力矩达到设计要求。
5. 挂网施工：（1）钢筋网片应选用符合设计要求的材料，保证网片质量；（2）网片铺设应平整，搭接长度应符合设计要求；（3）网片固定应牢固，防止脱落。
6. 喷混凝土施工：（1）混凝土配料应严格按照配合比进行，确保混凝土质量；（2）混凝土输送应采用专用设备，防止混凝土离析；（3）混凝土喷射时，喷头应保持与工作面垂直，喷射角度控制在90050以内；（4）喷射混凝土厚度应符合设计要求，表面应平整、密实。
7. 施工现场应保持整洁，及时清理施工垃圾，防止污染环境。
8. 施工过程中应严格按照施工方案执行，确保施工安全。
五、应急处置措施1. 施工过程中如发现异常情况，应立即停止施工，报告现场负责人，并采取相应措施进行处理。
2. 发生安全事故时，应立即启动应急预案，组织人员进行救援，并向上级部门报告。
六、交底时间及地点交底时间：[具体日期]交底地点：[具体地点]七、交底人及签字交底人：[姓名]签字：________________参与交底人员签字：[姓名] [姓名] [姓名] [姓名] [姓名][日期] [日期] [日期] [日期] [日期]注：本交底模板仅供参考，具体施工要求及安全措施应根据实际情况进行调整。
边坡挂网喷浆技术交底
专业的论文在线写作平台
边坡挂网喷浆技术交底
交底内容：
一、施工准备
1、机具准备：空压机、混凝土喷射机、砂浆搅拌机、输料管电焊机、手锤、小推车。
2、材料准备：钢筋、插筋、绑扎丝、PVC塑料管、水泥、砂、石子、辅助材料。
二、施工工艺
1、工艺流程：
基坑土方开挖→修坡→设置插筋→铺设钢筋→设置泄水孔→喷射混凝土→养护
2、施工方法：
（1）基坑土方开挖
土方开挖严格按照土方施工方案分区域分层进行开挖，首层土开挖深度为 4.55m～5.15m，分两次开挖，第一次开挖深度为2.5m，第二次开挖至圈梁底。
（2）修坡
在小挖掘机施工基本完成斜坡面后，采用人工修坡对松散的或干燥的无粘性土进行铲除，修整坡面，清除坡面虚土。
修坡完成后如遇阴雨天气，则用彩条布覆盖进行防雨。
（3）设置插筋
用人工锤击法将C14钢筋垂直于坡面插入土层中，插筋长度为1.0m，外露60mm端头，同时作为坡面标高控制。
插筋在坡面横向间距为 1.5m，沿基坑深度坡面放置三排，首尾排插筋距离坡边0.5m。
当插筋位置遇到石块等障碍无法锤入时，可以对该。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4．模板加工
1）模板安装应与钢筋绑扎配合进行，先绑扎钢筋再安装模板，模板的安装不得影响钢筋的检查，检查合格后才能够继续安装模板，模板不应与脚手架相连，避免引起模板变形和浇筑过程中模板的不稳定。
2）安装侧模时应防止移位和凸出，基础侧模可在模板外设立支撑固定，墙身的侧模可设拉杆固定，对于小型结构可用金属线代替拉杆。
3）模板安装完毕后，应对其平面位置、顶部标高、节点连接、纵横向稳定性进行检查。
4）模板在安装过程中必须设置防倾覆设施。墙身模板搭设完毕后，模板工必须对模板的垂直度进行校验。挡土墙侧模的脚手架管固定必须与前后两侧的架管固定成一个整体，保证模板的稳定性。混凝土浇筑前，必须检查支撑是否牢固，对拉螺栓是否锁紧，发现问题及时处理。
（7）混凝土灌注完毕后，应按有关规定进行养护。墙背回填应在挡土墙砼的强度达到设计强度的70%才能够进行填土；墙后填土应分层夯实，并满足挡土墙设计参数要求。反滤层应在填筑过程中及时施工。
（8）扶壁式挡土墙混凝土浇筑应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。
（9）扶壁式挡土墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。
（10）扶壁式土墙扶壁模板对拉螺栓内侧焊接在主筋上，外用外用钢管架加固，间距不得大于20cm。
（11）挡土墙的墙体达到设计强度的70%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料1、钢筋控制
（1）钢筋间距允许偏差±10mm；
（2）钢筋与坡面间距不小于20mm；
（3）钢筋、插筋及锁定筋之间连接牢固。
注:本记录一式两份,一份交接受交底人,一份存档。交底日期：
5．支架搭设
1）支架宜采用标准化、系列化、通用化的构件拼装，支架的接头尽量减少，相邻立柱应尽量设在同一水平面上。
2）模板支架的拆除应遵循先支后拆、后支先拆的原则，严禁抛扔。
3）模板支架拆除后，应维修整理、分类存放。
7．泄水孔施工
泄水孔的施工要根据交底在适当的位置预留，采用Φ50mmPVC管，在安装时，可通过钢筋对PVC管进行固定，对于墙面板方向的泄水孔，要使PVC管与正面模板接触紧密，PVC管的端面要形成相应的斜面，保证在浇筑砼的过程中PVC管周围不会漏浆，使面板光滑、平整。PVC管管口利用胶布进行密封。
（3）扶壁式挡土墙采用两次浇筑，承台和墙身分开浇筑，并预埋好连接钢筋，且连接处混凝土应凿毛，并清洗干净。
（4）扶壁式挡土墙的墙身几何尺寸要符合设计要求，
（5）挡墙的钢筋保护层厚度要满足设计要求，
（6）扶壁式挡土墙地面以上0.30m处每隔1.5m上下左右交错设置泄水孔，按梅花形交错布置，泄水孔采用Φ50mm圆形PVC管；墙背设5cm厚塑料排水片材反滤层，防止泄水孔淤塞，泄水孔设置不得使其旁边的钢筋外露。在最低排泄水孔下部设置C40混凝土隔水层并与墙身同时浇筑。
泄水孔的位置根据设计要求在地面以上0.3m处每隔1.5m布置。对于泄水孔的位置与钢筋的位置存在冲突时，需要对钢筋的位置进行适当的调整，保证泄水孔的位置及挡土墙的外观统一性，泄水孔的固定可采用钢筋加工厂的废钢筋焊成三角形将PVC管固定。
拆除模板当天，对应泄水孔的位置，对进出口进行妥善处理。
被交底人：
交底人：
安产业园标准厂房及基础配套设施建设项目
施工班组
木工
交底部位
扶壁式挡墙
工序名称
交底提要：
交底内容：
（1）扶壁式挡土墙混凝土强度等级采用C30，现场浇筑。其砼的强度要满足设计要求。
（2）扶壁式挡土墙每10m为一节。墙身沿线路方向分节处设置伸缩缝或沉降缝一道，各部分的结构尺寸不得小于设计值，基底采用C30混凝土找平层。
