变压器试验技术
空载电流及空载损耗测量
单相变压器空载试验接线
P 1 U ab I a (U a U b ) I a
空载电流及空载损耗测量
三相变压器空载试验接线
两瓦特表法可测出
空载电流及空载损耗测量
注意事项
(1)电流、电压表的准确度应不低于 0.5 级。电流、电压互感器的准确度 应不低于0.2级，以提高试验的准确性。 (2)要采用低功率因数瓦特表。因为在交流电路中，P =UIcos对变压器来 说，空载试验时的cos很低，所以如果用普通的功率因数瓦特表，就造成 电压电流虽都已达到瓦特表的标准值，而功率的读数却很小的情况。 (3)瓦特表的连接必须使其电流线圈和电压线圈两点间的电位差最小。 (4)应尽量选用双瓦特表法进行测量。分析表明，双瓦特表法测量损耗在 原理上无误羞，且适用于加压端为任何接线的变压器，使用的设备也较少。
绝缘电阻及吸收比、极化指数的测量
几点注意
（1）国家标准GB50150-2006新标准规定，35kV等级以上，容量4000kVA以上，应测 量吸收比。变压器吸收比应大于 1.3，如果绝缘绝对值很高的吸收比小于 1.3 时， 可改测极化指数。国家标准 GB50150-2006 新标准规定， 35kV 等级以上，容量 4000kVA以上，应测量吸收比。当R60大于3000MΩ ，吸收比可不做考核要求。 （2）220kV等级以上，容量120MVA以上，应测量吸收比。极化指数应大于1.3，如 果绝对值非常高，极化指数小于1.3时，并不是绝缘有缺陷 ,而是绝缘仍良好的 一种表现。当R60大于10000MΩ （10G Ω ），极化指数可不做考核要求。 （3）当吸收比达不到要求时，可进行极化指数测量，极化指数达到1.5时表明绝 缘良好，当绝缘电阻值很低而吸收比极化指数达不到要求时，表明变压器受潮 严重应进行处理 （4）夏季变压器绝缘电阻往往不是很高，这还与瓷瓶（套管）表面受潮有关，测 量绝缘时在瓷瓶表面进行屏蔽，屏蔽环与摇表屏蔽端子连接，可消除表面受潮 的影响。
变压器变压比及连接组标号测量
标准要求：检查所有分接头的电压比，与制造 厂铭牌数据相比应无明显差别，且应符合电压 比的规律；电压等级在 220kV 及以上的电力 变压器，其电压比的允许误差在额定分接头位 置时为±0.5%。 1 电压等级在35kV以下，电压比小于3的变压 器电压比允许偏差不超过±1%； 2 其他所有变压器额定分接下电压比允许偏差 不超过±0.5%； 3 其它分接的电压比应在变压器阻抗电压值(%) 的1/10以内，但不得超过±1%
(高压、中压及低压 ） (外壳)
注 ： 1.如.果指针已超过指示量程，应记录为 (量限)+，例如 10000+，而不应 记为∞； 2.表中顺序号为4和5的项目，只对15000kVA及以上的变压器进行测定； 3.括号内的部位必要时才做。
绝缘电阻及吸收比、极化指数的测量
试验接线注意事项 （1）《规程》规定非被试绕组接地。 （2）为避免绕组上残余电荷导致偏大的测量 误差，测量前应将被测绕组与油箱短路接地， 其放电时间应不少于2min。
注：现在厂家的设备基本解决了上述问题
变压器绕组直流电阻测量
判断标准： (1)1.6MVA以上的电力变压器，各相绕组电阻相互间的差别不应 大于三相平均值02%，无中性点引出的绕组，线间差别不应大 于三相平均值的 1%。 (2)1.6MVA及以下的电力变压器，相间差别一般不大于三相平均 值的4%，线间差㈡～般不大于三相平均值的 2%。 (3)与以前相同部位测得值比较，其变化不应大于2%。 (4)单相变压器在相同温度下与历次测量结果相比应无显著变化。 不同温度下的电阻值应接下式 R R ( T t2 )
（2）与同类型变压器的泄漏电流比较。这也有 助于分析测量结果。以保证正确进行综合判断。
空载电流及空载损耗测量
目的
《规程》规定在电力变压器在更换绕组后要进 行空载试验，测量额定电压下的空载电流和空 载损耗，其目的是检查绕组是否存在匝间短路 故障、检查铁芯叠片间的绝缘情况，以及穿芯 螺杆和压板的绝缘情况。当发生上述故障时， 空载损耗和空载电流都会增大。
变压器绕组直流电阻测量
试验方法：
按JB/T501-91标准有两种测量方法，电桥 法和伏安法
di U L iR dt
t U T i (1 e ) R
T
测量变压器绕组直流电阻的等值电路
L R
变压器绕组直流电阻测量
缩短测量时间的方法由上述分析可知，时间常数可见要 减小时间常数， 可以从以下两方面入手： (1)减小电感L。为此要加大测量电流，提高铁芯磁通密 度，使铁芯趋于饱和，这样试验电源的容量就要增大。 对于有中性点引出的变压器绕组可以采用三相同时通入 同方向电流两所谓零序法使磁路磁阻增加，从而使其电 感减小。另外，还可以利用非被试绕组助磁等方法，但 这些方法对运行单位来说使用起来都比较困难。 (2)增大回路电阻。在回路中串入电阻，若试验电源电 压不变，则测量电流变小，因而使电桥的灵敏度降低。 为保证电桥的灵敏度，必须相应地提高试验电源电压， 以使测量口比的电流足够大。
变压器变压比及连接组标号测量
可能出现的问题：当变比误差超过标准时，在 排除测量接线和仪器原因，根据线圈匝数和误 差百分数，判断其线圈是多匝或少匝。必要时 可以正串或反串临时匝来确定错匝数。
变压器绕组直流电阻测量
目的：
(1)检查绕组焊接质量； (2)检查分接开关各个位置接触是否良好； (3)检查绕组或引出线有无折断处； (4)检查并联支路的正确性，是否存在由几条 并联导线绕成的绕组发生一处或几处断钱的情 况； (5) 检查层 、匝间有无短路的现象。 。
变压器绕组直流电阻测量
温度偏差影响，三相线圈温度偏差1℃时， 在常温下线圈误差将会增大接近0.4%，所 以需进行温度换算。 试验接线引起的误差，当测量线接触不好时， 将出现较大的误差。特别是电压端子接触不 好时误差将加大。
绝缘电阻及吸收比、极化指数的测量
目的
测量绕组连同套管一起的绝缘电阻及吸收比或极化指数， 对检查变压器整体的绝缘状况具有较高的灵敏度，能有 效地检查出变压器绝缘整体受潮、部件表面受潮或脏污、 以及贯穿性的集中缺陷。例如，各种贯穿性短路、瓷件 破裂、引线接壳、器身内有铜线搭桥等现象引起的半贯 通性或金属性短路等。
介质损耗因数测量
介质损害增大的可能原因 (1)油中浸入溶胶杂质。研究表明，变压器在出广前残油或固 体绝缘材料中存在着榕胶杂质；在安装过程中可能再一次浸 入溶胶杂质；在运行中还可能产生容胶杂质。 （2）油的粘度偏低使电泳电导增加引起介质损耗因数增大。有 的厂生产的油虽然粘度、比重、闪点等都在合格范围之内， 但比较来说是偏低的。因此在同一污染情况下，就更容易受 到污染，这是因为粘度低很容易将接触到的固体材料中的尘 埃迁移出来 （3）热油循环使油的带电趋势增加引起介质损耗因数增大。大 型变压器安装结束之后，要进行热油循环干燥，一般情况下， 制造厂供应的是新油，其带电趋势很小，但当油注入变压器 以后，有些仍具有新油的低带电趋势，有些带电趋势则增大 了。
介质损耗因数测量
试验接线
双绕组变压器当外壳接地时测量tgδ及C的接线
介质损耗因数测量
判断标准 （1）大修及运行中20℃时tgδ值不应大于表 中所列的数值。
额定电压 (kV) tgδ (%) 35及以下 1.5 66 -220 0.8 330-500 0.6
（2）tgδ值与历年数值比较，不应有显著变化 (般不大于30%)。
变压器试验技术
变压器出厂试验
例行试验 型式试验 特殊试验
例行试验
电压比测量及电压矢量关系校定 绕组电阻测量 绝缘电阻，吸收比及极化指数 介质损耗功率因数测量 泄漏电流测量 空载电流及空载损耗测量 短路阻抗及负载损耗测量 交流耐压试验
型式试验
为验证变压器是否与规定的技 术条件符合所进行的具有代表 性的试验。（温升试验、绝缘 型式试验）
2 1
T tl
换算式中 R1、 R2——在温度t1、t2时的电阻值； T——计算用常数，铜导线取 235，铝导线取 2250
变压器绕组直流电阻测量
测量时注意的问题：
大容量变压器充电时间较长应有足够 的充电时间；低压绕组为三角形连接 的特大容量变压器，测量直流电阻时， 电流达到稳定的时间很长。 线夹接触是否良好；无励磁分接开关应 使定位装置进入指定位置；有载调压变 压器应测量所有分接头直流电阻电阻。
特殊试验
经制造厂与使用部门商定的试验， 它使用予一台或几台特定合同上 的变压器。 绕组对地和绕组间电容的测量 三相变压器零序阻抗测量 声级测定等
变压器例行试验技术
变压器变压比及连接组标号测量
电压比测量的目的：保证绕组 各个分接的电压比在标准或合 同技术要求的电压比范围内。 确定并联线圈或并联线段（例 如分接线段）的匝数相同。判 定绕组各个分接的引线和分接 开关的连线是否正确。
绝缘电阻及吸收比、极化指数的测量
测量绕组绝缘电阻时，应依次测量各绕组对地和其 他绕组间绝缘电阻值。
顺序 1 2 3 4 5 (高压及低压) (外壳) 双绕组变压器 被测绕组 低 压 高 压 接地部位 外壳及高压 外壳及低压 三绕组变压器 被测绕组 低 压 中 压 高 压 (高压及中压) 接地部位 外壳、高压及中压 外壳、'高压及低压 外壳、中压及低压 (外壳及低压)
介质损耗因数测量
介质损害增大的可能原因 (4)微生物细菌感染。微生物细菌感染主要是在安装和大修中苍蝇、 蚊虫和细菌类生物的侵入所造成的。微生物胶体都带有电荷，影 响油的电导增大，所以电导损耗也增大。 （5）油的含水量增加引起介质损耗因数增大。对于纯净的油来说. 当 油中含水量较低 (如 30一40ppm)时，对油的tgδ值的影响不大， 只有当油中含水量较高时. 才有十分显著的影响 。 （6）铜、铝和铁金属元素含量较高。由于油浸变压器为金属组合体， 油中难免含有某些金属元素。有人根据其试验结果提出，铜、铝 和铁等金属元素含量较高是油介质损耗因数增大的主要原因。这 是因为这些金属元素对变压器油的氧化起催化作用，使油产生酸 性氧化物和油泥。酸性氧化物腐蚀金属，又使油中金属含量增加， 加速油的氧化，导致其介质损耗因数增大。 （7）补充油的介质损耗因数高。 《规程》规定，补充油的介质损耗 因数不大于原设备内油的介质损耗因数。否则会使原设备中油的 介质损耗因数增大。
变压器试验标准与操作规程技术文件.doc
变压器试验标准与操作规程1.设备最高电压､变压器绕组的额定耐受电压SI:Switching impulse,操作冲击耐受电压;LI:Lighning impulse,雷电全波冲击耐受电压;LIC:Chopped Lighting impulse,雷电截波冲击耐受电压;ACLD:Long duration AC,长时AC,局部放电;(Partial discharge); ACSD:Short duration AC,短时AC,感应耐压;AC:Separate source AC,外施AC,工频耐压;h.v.:Height V oltage 高压;l.v.:Low V oltage 低压;m.v.:Middle V oltage 中压;AC:Alternating current 交流电;U m:Highest V oltage for eguipment 设备最高电压｡3.直流电阻不平衡率集中性缺陷和分布性缺陷｡其中集中性缺陷是指绝缘中局部性能不良,例如绕组局部受潮｡绕组局部表面绝缘纸损坏或老化等,它又分为贯穿性缺陷和非贯穿性缺陷;而分布性缺陷是指绝缘整体性能下降,例如变压器整体受潮,老化等｡②为了能反映出绝缘缺陷,必须需要用不同的试验手段,按试验过程是否对绝缘产生破坏性作用可分为非破坏性试验和破坏性试｡在较低电压(低于或接近额定电压)下进行的绝缘试验称为非踊坏性试验｡主要指绝缘电阻､泄漏电流和介损等试验项目｡由于这类试验称为破坏性试验,如各种耐压试验｡这类试验对变压器的考验是严格的｡由于试验电压高,更容易发现绝缘缺陷,但在试验过程中却有可能损伤变压器的绝缘｡③绝缘试验是有一定顺序的,应首先进行非破坏性试验在没有发现有明显缺陷的情况下,再进行破坏性试验,这样可以避免将缺陷扩大化｡例如在进行非破坏性试验后发现变压器已受潮,应当进行干燥处理,然后再考虑进行破坏性试验,这样可以避免变压器在进行破坏性试验过程中发生击穿｡④绝缘电阻和吸收比或极化指数,对检查变压器整体的绝缘状况具有较高的灵敏度,能有效地检查出变压器绝缘整体受潮或老化,部件表面受潮或脏污的及贯穿性的集中缺陷｡产生吸收比不合格的原因有:器身出炉后在空气中暴露时间过长,器身表面不清洁,油箱内壁脏,套管瓷件不干净,变压器油不合格,真空处理不当,油过热等｡解决办法是:缩短器身在空气中的暴露时间,保证器身､油箱内壁和套管表面的清洁,换油并冲洗,重新真空处理等｡⑤泄漏电流的测量与绝缘电阻相似,试验电压高,测量仪表灵敏度高,相比之下更灵敏,更有效｡特别是在发现套管裂纹等缺陷上更是如此｡⑥介损tgδ作为判断绝缘状态是否良好的重要手段之一｡能较好地反映出分布性绝缘缺陷部分体积较大的集中性绝缘缺陷,反映变压器的整体绝缘性能,一般对判断局部绝缘缺陷是不灵敏的｡影响介质损失的因素有绝缘受潮绝缘中含气体,浸渍物及油等不均匀或脏污等｡7.工频耐压试验是在高电压下鉴定绝缘强度的试验方法,反映变压器部分主绝缘存在的局部缺陷｡①注意事项a.由于工频耐压试验是破坏性试验,因此,必须在变压器的绝缘经过所有的非破坏性试验合格后才进行误项试验｡b.被试绕组所有的引出线均应短接后接试验电压,非试验绕组必须短接后,再可靠接地｡否则将会影响试验电压的准确性,甚至可能危及被试变压器的主绝缘｡c.新注油的变压器,必须静放一段时间并充分放气后进行试验｡静放时间:10KV为5-6h 35KV 为12-16h,110KV为24h,220KV为48h｡d.全绝缘变压器的试验电压为线端绝缘水平的试验电压,分级绝缘变压器的试验电压不中性绝缘水平的试验电压｡e.试验中,如发生放电或击穿时,应迅速降低试验电压,切除电源,以避免故障的扩大｡如需重新进行耐压试验时,应静放一段时间后再进行加压｡②几种放电故障的判断a.油间隙击穿放电｡在耐压试验升压阶段或特价段,被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音,一般是由于油间隙距离不够,导致油间隙击穿｡重复试验时,由于油间隙的绝缘强度能自动恢复,其放电电压不会明显下降｡b.固体绝缘爬电或击穿｡在试验过程中,若出现“哧哧”的放电声,电流表指示增加,这是由于固体绝缘(多数是绝缘角环)表面爬电,或绕组端部对失轭之间的爬电｡若电流表的指示突增,被试验变压器发出清脆的“啪”的声响,说明固体已被击穿｡重复试验时,由于固体绝缘击穿后绝缘不能恢复,击穿电压明显下降,甚至一开始加压,电磁开关就动作｡c.油中气泡放电｡试验过程中出现放电声,但仪表摆动不大,重复试验时,放电声就消失了,这种现像是变压器内部气泡放电引起的,放电声消灭是由于气泡击穿放电,气泡逸出所致｡通过真空注油,静放及充分放电,可减少消除和减少油中气泡｡d.悬浮金属放电｡加压过程中,变压器内部有炒豆般的响声,电流表指示很稳定,这是悬浮金属放电现象｡引起这类放电的原因主要是应该接地的金属件未接地,如夹件接地不良,铁心悬浮及变压器内部金属异物等,在交变电场作用下,这些不接地的金属件产生悬浮电位,并对地放电｡8.空载试验｡测量空载电流和空载损耗,检查是否存在磁路故障(铁心片间短路,多点接地等)和电路故障(绕组匝间短路等)｡当发生上述故障时,空载损耗和空载电流都会增大｡①影响空载数据增大的原因a.铁心片间短路｡当硅钢片绝缘不良､硅钢片间存在局部短路､穿心螺栓绝缘损坏等铁心片间短路故障,造成铁心的损耗增加｡b.铁心多点接地｡铁心被金属异物短接接地,铁心夹紧结构与铁心之间的绝缘损坏等使铁心多点接地,在多点接地回路中产生较大的环流,造成铁心损耗增加｡c､铁心接缝不严密,铁心叠片时不严密或硅钢片松动,在铁心接缝处出现间隙,使磁阻增大,造成空载电流增加｡d､绕组匝间或层间短路｡e､绕组并联支路短路或并联短路匝数不相等｡②三相变压器空载电流变压器的空载电流各相稍有不同,这是因为各相磁路状态不同,两边磁路对称是相等｡而中间磁路较短｡当绕组为星形联结时,由于线电流等于相电流,所以线电流关系为Ia=I c<Ib.当绕组为三角形联结时,右行三角形联结的线电流关系为Ia=I b<Ic｡而左行三角形联结的线电流关系为I b= Ic<Ia｡9､负载损耗试验结果的判断｡负载损耗包括电阻损耗和附加损耗,在试验中由于电阻损耗增加使负载损耗不合格的情况甚少,大部分负载损耗不合格的原因是由于附加损耗增大而引起的,引起附加损耗增大的原因主要有以下两方面:①变压器金属结构中附加损耗增加变压器铁心夹紧结构件､油箱箱壁等由于漏磁通导致附加损耗过大和局部过热;油箱箱盖或套管法兰等附加损耗过大并发热等｡②绕组附加损耗增加,绕组导线的涡流损耗增大,并联导线间短路或不完全换位等｡10､变压器试分类①例行试验顺序(无进行非破坏性试验)a、直流电阻测定b、电压比测定(联结组)c、绝缘电阻､吸收比和极化指数d、介损tgδ试验e、变压器油的试验f、负载试验g、空载试验h、工频耐压试验i、感应耐压试验j、冲击试验､局放试验､绕组变形k、有载开关试验②型式试验a、温升试验b、冲击试验③特殊试验a、零序阻抗测量b、声级测量c、空载电流谐波测量11､有载分接开关①电阻式有载分接开关分一般的有载分接开关(组合型)和有载选择开关(复合型)｡有载分接开关的电路分为三个部分;调压电路､选择电路和过流､过渡电路｡调压电路与无励磁开关一样,是变压器线圈调压时所形成的电路｡选择电路是选择线圈分接设计的一套电路,所对应的机构为分接选择和转换选择器等｡过渡电路的原理就是有载分接开关的原理,是短路分接间串接阻抗的电路对应的机构为切换开关(包括快速机构)｡②组合型(CM)有载分接开关(电阻线)的过渡电路是独立的,与选择电路采用组合形式;在结构上有单独的切换开关与选择器组合,所以又称为组合型有载分接开关｡③复合型(CV)有载选择开关(电阻式)将过渡电路和选择电路合二为一｡设有单独的过渡电路,设有单独的切换开关｡又称为复合型有载分接开关,选择开关类的无励磁分接开关,只是在开关的动触头上增加了一个或二个带电阻的过渡触头,以限制分接桥接时的循环电流｡。
变压器高压试验技术(7) 变压器空载、短路试验及分析
变压 器 高压 试验技 术 （ ） ７
；压 苦 变 器 载 短 路 ｉ Ｚ卫昌 Ｊ 工 式验 及 析 刀
● 长沙 电力 职业 技术 学 院 揭 慧萍
窖
Ｉ弋 ． 『
１ 试 验 的 意 义
通 过 变压 器 空载 试 验 可 以测 量 出变 压 器 空 载 损 耗 的
短接 ， 硅钢片松动后 出现铁芯接缝 ， 铁芯多点接地等铁 芯 局部绝缘缺 陷或整体异常状况 ，检查铁芯的制造或检修
工 艺 和 硅 钢 片 的 质 量 还 可 通 过 前 后 空 载 试 验 数 据 的对 比 ， 现 绕 组 匝 间 短 路 、 间 短 路 或 并 联 支 路 匝数 不 等 、 发 层
Ｎ． — 高 压 绕 组 匝数 ， — Ｎ厂
●
被试绕组接线方式是 △接时 ：
三 相 空 载 损 耗 为 （ ＋ ＋ ） ／ ２
Ｕ ４４ ｆ ￣ ２ ． ｌ ４Ｎ 一 变压 器 主磁 通 量 ，
空 载 电流 的百 分 比为 Ｉ － ． ９ Ｉ ＩｗＩ ／ ×ｏ ％ ｏ ０２ （ ＋～）Ｎ１０ ％－ ８ Ｉ 被 试 绕 组 接 线方 式是 Ｙ 接 时 ：
的额 定 相 电压 ， 之 间 轮 流 加 压 测 量 ３次 。对 于接 线 方 ２相
（ 称短路损耗 ） 又 的大 小 、 压 器 短 路 电压 的大 小 ， 由 以 变 并 上 数 据 计 算 出变 压 器 简 化 等 值 电路 中 的短 路 阻抗 、短 路 电 阻 、 路 电抗 ． 而 反 映 出变 压 器 绕 组 上 是 否存 在 匝 间 短 从
式 是 Ｙ接 的绕 组 而 言 所 加 电压 应 为 Ｕ ２ ｇ ／ 。 线 方 ＝Ｕ 、丁 接 式 是 △ 的绕 组 所 加 电 压 为 Ｕ Ｕ （ 变 压 器 的 额 定 线 ＝ Ｕ 为

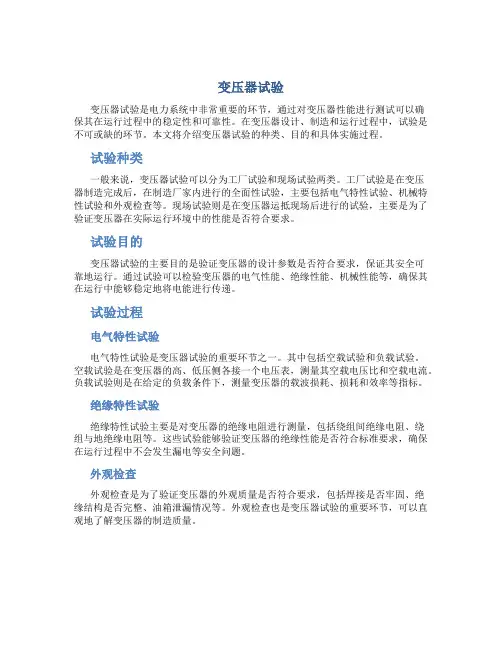

变压器试验
