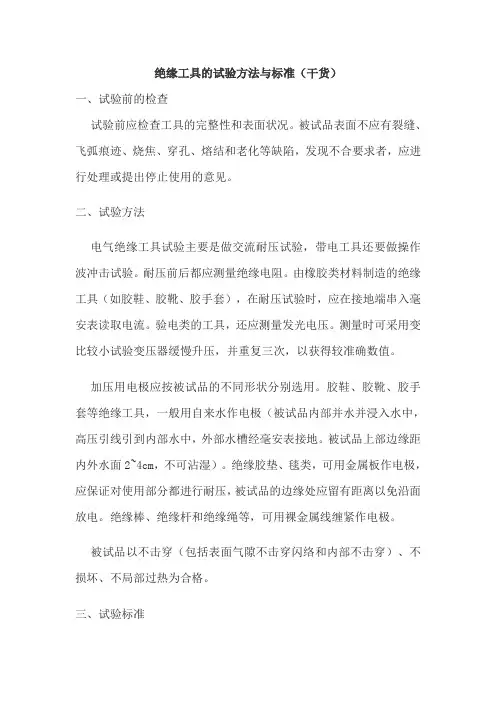

绝缘工具的试验方法与标准(干货)
绝缘工具的试验方法与标准（干货）一、试验前的检查试验前应检查工具的完整性和表面状况。
被试品表面不应有裂缝、飞弧痕迹、烧焦、穿孔、熔结和老化等缺陷，发现不合要求者，应进行处理或提出停止使用的意见。
二、试验方法电气绝缘工具试验主要是做交流耐压试验，带电工具还要做操作波冲击试验。
耐压前后都应测量绝缘电阻。
由橡胶类材料制造的绝缘工具（如胶鞋、胶靴、胶手套），在耐压试验时，应在接地端串入毫安表读取电流。
验电类的工具，还应测量发光电压。
测量时可采用变比较小试验变压器缓慢升压，并重复三次，以获得较准确数值。
加压用电极应按被试品的不同形状分别选用。
胶鞋、胶靴、胶手套等绝缘工具，一般用自来水作电极（被试品内部并水并浸入水中，高压引线引到内部水中，外部水槽经毫安表接地。
被试品上部边缘距内外水面2~4cm，不可沾湿）。
绝缘胶垫、毯类，可用金属板作电极，应保证对使用部分都进行耐压，被试品的边缘处应留有距离以免沿面放电。
绝缘棒、绝缘杆和绝缘绳等，可用裸金属线缠紧作电极。
被试品以不击穿（包括表面气隙不击穿闪络和内部不击穿）、不损坏、不局部过热为合格。
三、试验标准常用电气绝缘工具试验标准序号名称电压等级(KV) 周期(年)交流电压(kV)时间(min)泄露电流(mA)备注1 绝缘板6~101次305 35 802 绝缘罩35 1次80 53绝缘夹钳35以下1次3倍线电压5 110 260220 4004 验电笔6~102次405 20~35 1055绝缘手套高压2次81≤9 低压 2.5 ≤2.56 核相器62次6 1.7~2.4 10 10 1.4~1.77 绝缘靴高压2次15 2 ≤7.5带电作业工具耐压试验标准额定电压(kV) 试验长度(m)1min工频耐压(kV) 5min工频耐压(kV)K1 型式试验预防性试验型式试验预防性试验10 0.4 100 4535 0.6 150 95 4.0 110 1.0 250 220 3.0 220 1.8 450 440 3.0 330 2.8 420 380 2.0 500 3.7 640 580 2.0四、机械强度试验(1)静荷重试验：2.5倍允许工作负荷下持续5min，工具无变形及损伤为合格。
绝缘用具检验方案
绝缘用具检验方案1. 引言绝缘用具是指在电力系统中用于保护工作人员和设备免受电击危害的器具，如绝缘手套、绝缘靴等。
为了确保绝缘用具的使用安全性和有效性，需要对其进行定期检验。
本文将介绍绝缘用具检验的相关方案，以确保其正常运行并保护使用者的安全。
2. 检验周期绝缘用具检验应按照以下周期进行：•绝缘手套：每6个月检验一次；•绝缘靴：每6个月检验一次；•绝缘杆、绝缘台等其他绝缘用具：每12个月检验一次。
3. 检验内容绝缘用具检验应包括以下内容：3.1 外观检查首先，对绝缘用具的外观进行检查。
检查项目包括但不限于： - 表面是否有明显的划痕、裂纹或变形； - 颜色是否均匀，是否有褪色现象； - 是否有异味或其它异常现象。
3.2 物理性能测试对绝缘用具的物理性能进行测试。
测试项目包括但不限于： - 绝缘手套：测试其耐电压、绝缘阻抗和抗拉强度； - 绝缘靴：测试其耐压试验和抗压强度； - 绝缘杆、绝缘台等其他绝缘用具：测试其耐电压和绝缘阻抗。
3.3 尺寸检验对绝缘用具的尺寸进行检查，包括但不限于： - 绝缘手套：检查其内径、外径和长度是否符合规定要求； - 绝缘靴：检查其鞋码、筒高和底厚是否符合规定要求；- 绝缘杆、绝缘台等其他绝缘用具：检查其长度和直径是否符合规定要求。
3.4 标志检验检查绝缘用具上的标志是否清晰、正确，并符合规定要求。
包括但不限于： -绝缘手套：检查其标志中的型号、规格、电压等信息是否与实际相符； - 绝缘靴：检查其标志中的型号、鞋码等信息是否与实际相符； - 绝缘杆、绝缘台等其他绝缘用具：检查其标志中的型号、规格等信息是否与实际相符。
4. 检验方法绝缘用具的检验应由专业的检验机构或有能力的检验人员进行。
下面介绍常用的检验方法：4.1 外观检查方法外观检查通常通过肉眼观察进行。
检验人员应仔细观察绝缘用具的各个部分，注意查找划痕、裂纹、变形等外观缺陷。
4.2 物理性能测试方法物理性能测试需要使用专业的测试设备进行，包括但不限于：- 耐电压试验仪：用于测试绝缘手套和绝缘杆等的耐电压性能； - 绝缘阻抗测试仪：用于测试绝缘手套、绝缘杆等的绝缘阻抗； - 抗拉强度测试仪：用于测试绝缘手套的抗拉强度； -耐压试验仪：用于测试绝缘靴的耐压试验； - 抗压强度测试仪：用于测试绝缘靴的抗压强度。
三种常用个人绝缘安全防护用具的检测
【摘要】绝缘手套、绝缘鞋、绝缘靴是从事电力生产工作的职工常用个人安全防护用具。
只有对绝缘手套、绝缘鞋、绝缘靴进行正确检测，保证每一双都合格，才能避免发生人身伤害等事故。
【关键词】绝缘防护用具检测绝缘手套、绝缘鞋、绝缘靴是从事电力生产工作的职工常用个人安全防护用具。
个人防护用具和其它安全工器具一样，必须符合国家和行业有关安全工器具的法律、行政法规、规章、强制性标准及技术规程的要求。
对个人安全防护用具怎样检测，才能保证安全呢？一、绝缘手套（一）试验设备试验设备：50kv工频交流耐压试验仪1套（含20ma交流泄漏表）；500mm钢直尺一把，精度不低于1mm；长0.8m、宽0.8m、深1.0m试验水槽1只。
（二）试验项目及试验周期绝缘手套预防性试验包括工频耐压试验和泄漏电流试验两个项目，试验周期为6个月。
1.工频耐压试验方法。
试验应在环境温度为（23±2）℃条件下进行。
绝缘手套电气性能应符合要求。
将被试手套内部注入电阻率不大于7500ω?cm的水，然后浸入盛有相同水的水槽中，并使手套内外水平面呈相同高度，其吃水深度应符合表4的规定。
水中应无气泡和气隙。
试验前手套上端露出水面部分应擦干。
对手套进行交流验证试验时，交流电压应从零值开始，约1000v/s的恒定速度逐渐升压，直至达到规定的验证电压值，所施电压应保持lmin，不发生电气击穿为合格。
在试验结束时立即降低所加电压至零值，并断开试验回路。
2.泄漏电流试验。
应与工频耐压试验同步进行。
在按表4施加所规定的工频耐压电压下测量泄漏电流，其值不大于规定值为合格。
电气绝缘特性，能达到规定的耐压水平试验电压波形、试验条件和试验程序应符合gb/t 16927.1-1997《高电压试验技术第一部分：一般试验要求》的规定。
二、绝缘鞋绝缘靴（一）试验设备试验设备与绝缘手套的试验设备相同。
（二）试验项目及试验周期电绝缘鞋的预防性试验包括工频耐压试验和交流泄漏电流试验。

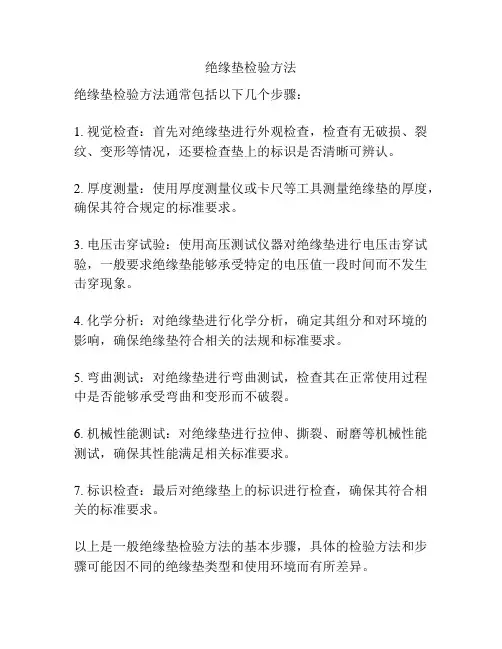

绝缘垫检验方法
绝缘垫检验方法
绝缘垫检验方法通常包括以下几个步骤：
1. 视觉检查：首先对绝缘垫进行外观检查，检查有无破损、裂纹、变形等情况，还要检查垫上的标识是否清晰可辨认。
2. 厚度测量：使用厚度测量仪或卡尺等工具测量绝缘垫的厚度，确保其符合规定的标准要求。
3. 电压击穿试验：使用高压测试仪器对绝缘垫进行电压击穿试验，一般要求绝缘垫能够承受特定的电压值一段时间而不发生击穿现象。
4. 化学分析：对绝缘垫进行化学分析，确定其组分和对环境的影响，确保绝缘垫符合相关的法规和标准要求。
5. 弯曲测试：对绝缘垫进行弯曲测试，检查其在正常使用过程中是否能够承受弯曲和变形而不破裂。
6. 机械性能测试：对绝缘垫进行拉伸、撕裂、耐磨等机械性能测试，确保其性能满足相关标准要求。
7. 标识检查：最后对绝缘垫上的标识进行检查，确保其符合相关的标准要求。
以上是一般绝缘垫检验方法的基本步骤，具体的检验方法和步骤可能因不同的绝缘垫类型和使用环境而有所差异。
绝缘手套、绝缘靴预防性试验
一、安全
一、安全
一、安全
一、安全
高声呼唱例子 当试验开始或试验过程中，在被试品已放好并拆除地线后，变更被试品人应向监护人汇报：“地线已拆除，可以操作”，监护人确认无误向仪器操作人传达：“地线已拆除，可以操作”，仪器操作人员回答：“开始操作”。仪器操作人员加压前反问监护人：“可以加压吗？”，监护人通过观察人员出清后，回答：“可以加压”。操作人员说：“加压了”。
8
1
≤9
五、试验方法
2、绝缘靴： 将一个与试样鞋号一致的金 属片为内电极放入鞋内，金属 片上铺满直径不大于4mm的金 属球，其高度不小于15mm， 外接导线焊一片直径大于4mm 的铜片，并埋入金属球内。外 电极为置于金属器内的浸水海 棉，试验电路见右图。 绝缘靴试验电路示意图 1-被试靴；2-金属盘；3-金属球；4-金属片；5-海绵和水；6-绝缘支架
绝缘手套、绝缘靴预防性试验
单击添加副标题
高压试验必须至少有两人参加工作，试验负责人必须由有经验的工作人员担任，试验前，应对全部试验人员，详细布置试验中的安全注意事项，监护人必须始终在工作现场，在试验中，对试验人员要认真进行安全监护，及时纠正违反安全的动作。
试验人员应充分了解被试设备、所用试验设备及仪器的性能，严禁使用有缺陷和有可能危及人身或设备安全的试验设备。
试验工作人员不得擅自变更安全措施，如需拆装接地线，必须征得值班人员和电调同意。
1
2
3
一、安全
试验装置的外壳必须可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固，试验装置的电源开关，应使用有漏电和过流保护的开关。
加压前必须认真检查试验接线（特别是地线）、表计倍率、量程、调压器零位及仪表的开始状态，只有均正确无误，才能通知有关人员离开被试设备，并取得试验负责人（或监护人）许可后，方可加压。加压过程中应有人监护，并呼唱。操作人员在加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象的发生，操作人应站在绝缘垫上。
绝缘鞋试验操作方法
绝缘鞋试验操作方法
绝缘鞋试验是一种用于测试鞋子电气绝缘性能的试验方法。
以下是其常见的操作方法：
1. 准备工作：确保试验场地干燥整洁，避免有污染物或水分。
准备好绝缘鞋、验电器、电源等工具和设备。
2. 绝缘鞋选择：选择待测试的绝缘鞋，确保其外部没有损伤、断裂或破损，同时检查鞋底橡胶材料的完整性。
3. 初步测试：使用验电器先对绝缘鞋做初步测试，确认其绝缘鞋底和鞋面表面没有明显的电气连通。
4. 测试准备：将绝缘鞋穿在测试人员的脚上，确保鞋子正确穿戴并符合人体工程学要求。
5. 试验操作：将绝缘鞋测试人员连接到试验电源上，一般采用带有脚部接地的封闭电路。
通过电源给绝缘鞋施加一定的电压（通常为500V或1000V），然后观察测试人员是否感觉到电流或其他异常情况。
6. 结果记录：根据试验结果，记录绝缘鞋是否符合国家或行业的电气绝缘标准。
同时记录测试的电压、测试人员的反馈和任何异常发现。
7. 结果评估：根据试验结果进行评估，判断绝缘鞋的绝缘性能是否合格。
如发现不合格的情况，需要对绝缘鞋进行修理或更换。
8. 维护保养：绝缘鞋作为一种个人防护装备，需要定期检查和保养。
包括检查鞋面和鞋底的磨损情况，检查钢头和静电带的完整性等。
请注意，以上是一般的绝缘鞋试验操作方法，具体操作步骤可能根据实际情况和试验要求有所不同。
在进行试验前，请确保熟悉试验方法和相关安全操作规程，并遵守相关的安全操作指南和标准。
绝缘安全工具检测试验标准、方法
安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表属单位2009年。
线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。
三、起重施工用具试验标准分钟：允许荷重按额定荷重1.25倍。
公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。
1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。
基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。
1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。
1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。
1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。
1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。
如：绝缘手套、绝缘鞋等。
2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。
2.2使用单位负责绝缘工具保管与日常检查。
发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。
个人安全工具自行保管。
2.3使用单位负责对工作人员进行安全培训，严格执行操作规定，正确使用安全工具，不熟悉使用操作方法的人员不得使用安全工具。
3、存放3.1绝缘杆应架在支架上或悬挂起来，且不得贴墙放置。
3.2验电器应存放在防潮盒或绝缘安全工具存放柜内，置于通风干燥处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电阻快速测试仪
绝缘手套、绝缘靴（鞋）及绝缘胶垫测试方法
为确保人身、设备的安全，电力安全工器具预防性试验规程对不同电压等级电气绝缘工器具的试验周期、试验标准、试验时间都做了具体的规定。
下面根据中华人民共和国电力行业标准DL/T 1476-2015电力安全工器具预防性试验规程中的辅助绝缘安全工器具的试验要求及试验方式做了如下要求：
1．辅助型绝缘手套
1.1外观检查
手套应质地柔软良好，内外表面均应平滑、完好无损，无划痕、裂缝、折缝和孔洞。
1.2试验项目、周期和要求
试验项目、周期和要求见表1。
表1 辅助型绝缘手套的试验项目、周期和要求
1.3试验方法
试验步骤如下：
a)将辅助型绝缘手套置入并浸在盛有相同自来水、内外水平面高度相同的器皿中，
露出水面90mm并擦干，试验电路图如下图1。
b)按GB/T 16927.1进行升压至表1规定值，不应发生电气击穿，测量泄露电流。
直流电阻快速测试仪
图1 辅助型绝缘手套试验接线图
2. 辅助型绝缘靴（鞋）
2.1 外观检查
鞋底不应出现防滑齿磨平、外底磨露出绝缘层等现象。
2.2 试验项目、周期和要求
试验项目、周期和要求见下表2。
表2 辅助型绝缘靴（鞋）的试验项目、周期和要求
2.3试验方法
工频耐压试验按GB 12011进行，试验电路见下图2。
直流电阻快速测试仪
图2 辅助型绝缘靴试验接线图
3. 辅助型绝缘胶垫
3.1外观检查
上下表面应不存在破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
3.2试验项目、周期和要求
试验项目、周期和要求见表3，试验中不应出现闪络或击穿现象，试验后各部位应无灼伤、明显发热现象。
表3 辅助型绝缘胶垫的试验项目、周期和要求
3.3试验方法
试验步骤如下：
a)上下铺设较被测绝缘胶垫四周小200mm的湿布、金属箔或其他材料，试验电路
见下图3。
直流电阻快速测试仪
b)按GB/T 16927.1进行升压至表3规定电压值。
c)试样分段试验时两段试验边缘应重合。
图3 辅助型绝缘胶垫试验接线图
根据以上最新电力行业标准DL/T 1476-2015安全工器具预防性试验规程的试验要求，华天电力自主研发的HTTX-HI绝缘靴（手套）耐压试验装置，该设备同时测试6个被试品并自动读出每个被试品的泄露电流。
整个试验过程自动完成。
仪器采用旋转鼠标操作，所有功能均可通过旋转鼠标设定，操作简单，可靠性好。
拥有良好的交互体验。
该设备由控制部分与试验车体部分组成，整体图如下图4。
直流电阻快速测试仪
图4 绝缘靴（手套）耐压试验装置整体图
该产品采用全自动升（降）压，并集成绝缘靴、绝缘手套、绝缘胶垫试验模块，另设备多加一个自定义模块，给用户更方便、灵活的测试体验。
设备主界面如图5。
图5 绝缘靴（手套）耐压试验装置主界面
HTTX-HI绝缘靴（手套）耐压试验装置主要常用于电气绝缘工具的交流耐压试验。
其中操作箱已经按照上述国家电力行业标准DL/T 1476-2015中预置好绝缘靴、绝缘手套、绝缘胶垫以及自定义模块的试验参数，具体参数如下表：
直流电阻快速测试仪
注：辅助型绝缘安全工器具电压等级到30kV。
在实际使用中，如要做基本绝缘安全工器具如：绝缘杆、携带型短路接地线、电容型验电器、核相器、绝缘罩、绝缘隔板、绝缘绳和绝缘夹钳等，因试验电压等级不同可以定制到100kV。
结合上述电力行业标准DL/T 1476-2015电力安全工器具预防性试验规程，华天电力HTTX-HI绝缘靴（手套）耐压试验装置满足该试验标准的试验要求。
