机房绝缘胶垫敷设规范与技术要求

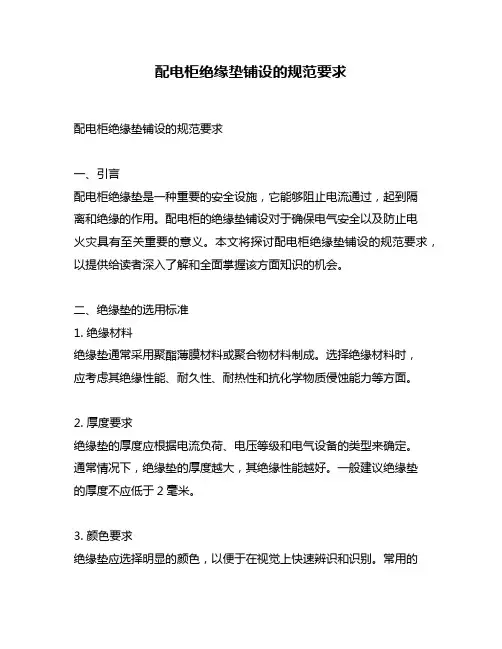

配电柜绝缘垫铺设的规范要求
配电柜绝缘垫铺设的规范要求配电柜绝缘垫铺设的规范要求一、引言配电柜绝缘垫是一种重要的安全设施，它能够阻止电流通过，起到隔离和绝缘的作用。
配电柜的绝缘垫铺设对于确保电气安全以及防止电火灾具有至关重要的意义。
本文将探讨配电柜绝缘垫铺设的规范要求，以提供给读者深入了解和全面掌握该方面知识的机会。
二、绝缘垫的选用标准1. 绝缘材料绝缘垫通常采用聚酯薄膜材料或聚合物材料制成。
选择绝缘材料时，应考虑其绝缘性能、耐久性、耐热性和抗化学物质侵蚀能力等方面。
2. 厚度要求绝缘垫的厚度应根据电流负荷、电压等级和电气设备的类型来确定。
通常情况下，绝缘垫的厚度越大，其绝缘性能越好。
一般建议绝缘垫的厚度不应低于2毫米。
3. 颜色要求绝缘垫应选择明显的颜色，以便于在视觉上快速辨识和识别。
常用的颜色有橙色、黄色和红色等，但需避免选用与电气设备本身外观颜色相近的色彩，以防止混淆。
三、绝缘垫的铺设规范1. 铺设位置绝缘垫应在配电柜内部的接地板上进行铺设，确保其完全覆盖接地板面积。
在安装绝缘垫之前，应先对接地板进行彻底清洁，确保其表面无灰尘、油污等杂质。
2. 铺设方式绝缘垫应平整铺设，无褶皱、折叠或损伤。
应避免绝缘垫与电气设备之间出现缝隙，以免影响绝缘效果。
在铺设过程中，应保持绝缘垫的表面干燥和清洁，避免与潮湿、油污等物质接触。
3. 接地线处理在铺设绝缘垫时，应将接地线良好连接于接地板上，并确保接地线与绝缘垫之间有一定的间隔。
接地线的铺设应符合相关安全规范和标准，并应固定牢靠、不易松动。
四、绝缘垫的维护与检测1. 定期检查为了确保绝缘垫的正常使用和绝缘性能，应定期检查绝缘垫的铺设情况，包括表面是否损坏、褶皱等。
如发现有损坏或磨损的绝缘垫，应及时更换。
2. 清洁保养绝缘垫的表面应保持干燥、清洁，以免杂质影响其绝缘效果。
定期清洁绝缘垫时，应使用干净的软布蘸取专用清洁剂进行擦拭，避免使用具有腐蚀性的化学物质。
五、总结与展望配电柜绝缘垫的铺设对于确保电气安全至关重要。
配电室绝缘胶垫标准

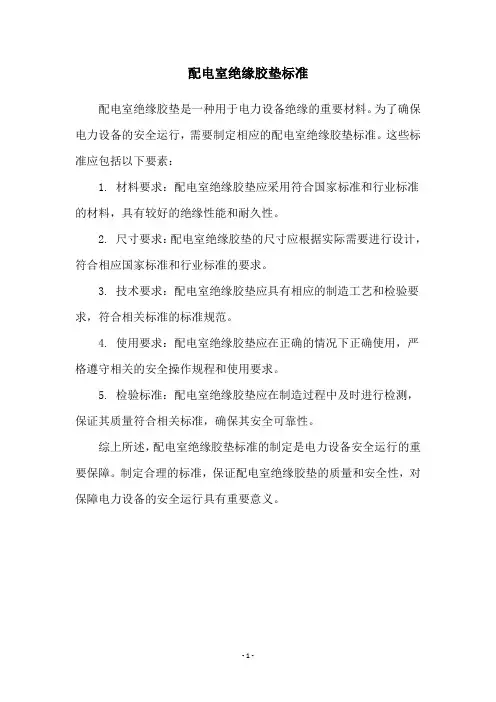

配电室绝缘胶垫标准
配电室绝缘胶垫是一种用于电力设备绝缘的重要材料。
为了确保电力设备的安全运行，需要制定相应的配电室绝缘胶垫标准。
这些标准应包括以下要素：
1. 材料要求：配电室绝缘胶垫应采用符合国家标准和行业标准的材料，具有较好的绝缘性能和耐久性。
2. 尺寸要求：配电室绝缘胶垫的尺寸应根据实际需要进行设计，符合相应国家标准和行业标准的要求。
3. 技术要求：配电室绝缘胶垫应具有相应的制造工艺和检验要求，符合相关标准的标准规范。
4. 使用要求：配电室绝缘胶垫应在正确的情况下正确使用，严格遵守相关的安全操作规程和使用要求。
5. 检验标准：配电室绝缘胶垫应在制造过程中及时进行检测，保证其质量符合相关标准，确保其安全可靠性。
综上所述，配电室绝缘胶垫标准的制定是电力设备安全运行的重要保障。
制定合理的标准，保证配电室绝缘胶垫的质量和安全性，对保障电力设备的安全运行具有重要意义。
- 1 -。
配电房绝缘垫铺设要求
配电房绝缘垫铺设要求配电房是电力系统中的重要组成部分，负责电能的输送和分配。
为了确保操作人员的安全以及设备的正常运行，配电房绝缘垫的铺设是非常必要的。
本文将介绍配电房绝缘垫铺设的要求，以确保配电房的安全运行。
一、绝缘垫的选择1.绝缘垫的材质应符合国家相关标准，具备良好的绝缘性能和耐磨性。
2.绝缘垫的尺寸应根据配电房的具体情况进行选择，确保能够完全覆盖操作区域。
二、绝缘垫的铺设1.在铺设绝缘垫之前，应先清理操作区域，确保地面干净无尘。
2.将绝缘垫完全展开，确保没有折叠或卷曲的部分。
3.绝缘垫应紧密地贴合地面，不得出现明显的空隙。
4.绝缘垫的边缘应与地面紧密贴合，不得翘起或松动。
5.绝缘垫的接缝应对齐，不得有错位或重叠的情况。
6.绝缘垫应平整、牢固地铺设，不得有起泡或松动的情况。
三、绝缘垫的标识1.绝缘垫应有清晰的标识，标明绝缘等级和使用年限。
2.绝缘垫的标识应牢固地固定在绝缘垫上，不得易于脱落或磨损。
四、绝缘垫的保养1.绝缘垫在使用前应进行检查，确保无损坏或污染。
2.绝缘垫应定期清洁，避免灰尘和杂物的堆积。
3.绝缘垫在使用过程中如有磨损或损坏应及时更换。
五、绝缘垫的存放1.绝缘垫在存放时应放置在干燥、通风的地方，避免阳光直射和高温环境。
2.绝缘垫应妥善保管，避免受到机械损伤或化学腐蚀。
六、绝缘垫的检测1.绝缘垫在使用前应进行绝缘电阻测试，确保绝缘性能符合要求。
2.绝缘垫在使用过程中如出现破损或磨损应进行及时修复或更换。
配电房绝缘垫铺设要求是确保配电房安全运行的重要环节。
正确选择绝缘垫的材质和尺寸，合理铺设绝缘垫，标识、保养和存放绝缘垫，以及定期检测绝缘垫的绝缘性能，都是配电房绝缘垫铺设的重要要求。
只有严格按照这些要求进行操作，才能保证配电房的安全性和可靠性。
在实际操作中，操作人员应严格遵守相关规定，加强安全意识，确保自身和设备的安全。
只有这样，配电房才能正常运行，为社会供电提供安全可靠的电力。
学校机房、酒店配电室、电厂机房等等。地下绝缘地板铺设要求、标准~~~
绝缘胶垫介绍：一、结构1、绝缘胶垫成分：绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。
2、工艺及成型：绝缘垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
3、绝缘橡胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。
可使用千分心肝或同样的精度的仪器进行测量。
千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
4、国家标准：配电室电压10KV选 8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿。
5、质量标准：绝缘胶垫上下表面应不存在有害的不规则性。
绝缘胶垫有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、凹凸波纹及铸造标志等。
二、特性绝缘垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
质量好的绝缘胶垫没有异味，没有气泡，没有凹坑，表面光滑整洁干净。
三、用途绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的效果，雨季湿度大，绝缘防护工作就更加重要了，因为雨季下雨量较大，很多配电室、配电室为了安全，开始使用高一级标准的绝缘胶垫，所以产品的需求增大了很多。
配电室用橡胶垫的详细要求
谢谢观赏Biblioteka 绝缘胶垫厚度： 在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检 查。可使用千分心肝或同样的精度的仪器进行测量。千分尺的 精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为 (3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应 平展放置,以使千分尺测量之间是平滑的。
全福元东城城市综合体a1、a9项目寿光市未收到当地政府或行业主管部门对开 展全员消防培训演练集中活动的安排和部署,未按照市政府要求开展消防安全 培训工作；现场切割机无开关箱,直接由分配电箱接出；电缆线路未采用埋地 或架空敷设,地面用电线路混乱；在同一个开关箱同时控制多台设备(如吊篮)； 西北侧总配电室无防护棚；施工单位与从业人员签订的劳动合同无签订日期； 应急预案与实际不相符；部分人员未佩戴安全帽,部分安全帽过期。住建部门 寿光市乐尚中心项目寿光市未收到当地政府或行业主管部门对开展全员消防培 训演练集中活动的安排和部署,未按照市政府要求开展消防安全培训工作；安 全员数量配备不符合规定(少于3人)；用电设备开关箱处未做重复接地；配电 系统的中间和末端处未做重复接地；电缆线路未采用埋地或架空敷设；同一个 开关箱同时控制多台设备；未提供施工单位与从业人员签订的劳动合同；部分 安全帽过期；现场汽车起重机起吊作业无现场安全管理人员。住建部门
配电室用橡胶垫详细要求
颜色要求
绝缘胶垫外观及规格尺寸： 斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面 积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质 深度及长度不超过胶板厚度不小于40mm，胶垫 边缘不齐或海绵状部分宽度 不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。 绝缘胶垫工艺及成型： 绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之 一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、 切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则 性是指生产过程中形成的表面不规则性
配电室绝缘橡胶垫铺设要求
配电室绝缘橡胶垫铺设要求
配电室绝缘橡胶垫是一种经过特殊处理的橡胶材料，能够有效地防止电流泄漏和电击等危险。
铺设绝缘橡胶垫的方法和要求十分重要，以下是相关的注意事项：
1. 铺设绝缘橡胶垫的前提是要先对配电室开展必要的清理和检查，包括地面的平整度、杂物清理、水路、电缆管道等设施的检查。
2. 铺设绝缘橡胶垫时，应选择整块的垫子，无接缝，保证其良
好的绝缘性能。
3. 铺设绝缘橡胶垫时，应将其放在地面上，切割成适当的形状，确保其与地面完全贴合，避免出现空隙。
4. 铺设绝缘橡胶垫时，应将其和地面固定在一起，防止垫子移
动或滑动。
5. 铺设绝缘橡胶垫时，应保证其表面干燥清洁，无油污和杂物，确保其绝缘性能不受影响。
以上是配电室绝缘橡胶垫铺设的基本要求，操作人员应按以上要求进行铺设，确保电力设施的安全运行。
- 1 -。
配电室绝缘垫使用规范
配电室绝缘垫使用规范1. 引言本规范旨在确保配电室绝缘垫的正确使用，以确保工作场所的安全。
所有相关人员应遵守本规范并了解绝缘垫的正确使用方法。
2. 定义- 配电室绝缘垫：用于隔离电气设备和地面的垫子，可防止电流通过人体，确保人身安全。
- 相关人员：包括配电室操作人员、维护人员和管理人员。
3. 使用要求3.1 使用前的准备- 在使用绝缘垫之前，应检查其外观是否完好，是否有破损或污垢。
如有破损或污垢应及时更换或清洁。
- 绝缘垫应储存在干燥、通风的地方，并远离各类化学物品和热源。
3.2 使用过程中的步骤1. 将绝缘垫铺放在所需位置，确保完全覆盖电气设备周围的地面。
2. 确保绝缘垫的表面清洁，无水分和杂物。
3. 将绝缘垫两端接地，以确保电气设备与地面之间的隔离。
3.3 使用注意事项- 使用绝缘垫时，应遵循相关安全操作规程，并佩戴个人防护装备，如隔离手套和安全鞋。
- 绝缘垫仅限于低压电气设备使用，不得用于高压设备。
- 在绝缘垫覆盖的范围内，不得堆放其他物品，以免影响绝缘效果。
4. 维护和检查- 每次使用绝缘垫之前，应检查其外观和性能是否正常。
如发现破损或老化情况，应立即更换。
- 绝缘垫应定期清洁，并储存在干燥、通风的地方。
5. 处理和存储- 绝缘垫应存放在指定的存储区域，远离火源和化学品。
- 如绝缘垫使用寿命结束或发现不能修复的破损，应按规定进行处理和报废。
6. 培训和意识教育- 所有相关人员应接受相关培训，了解本规范规定和绝缘垫的正确使用方法。
- 定期开展安全意识教育和培训，提高员工对绝缘垫的认识和操作技能。
7. 罚则- 如发现违反本规范的行为，将依据公司相应规定予以相应处理。
8. 附则- 本规范自发布之日起生效，由相关部门负责解释和修订。
绝缘胶垫设置依据
绝缘胶垫设置依据根据给定的任务标题《绝缘胶垫设置依据》，我将按照要求，开始撰写符合要求的文档内容。
绝缘胶垫是一种用于电气设备绝缘保护的重要材料。
它能够在电器设备与金属表面之间形成绝缘层，防止电流泄漏，增加设备的安全性。
本文将介绍绝缘胶垫的设置依据，以帮助读者正确、有效地选择和使用绝缘胶垫。
2. 环境要求在选择绝缘胶垫时，首先需要考虑设备所处的环境条件。
例如，如果设备需要在高温环境下运行，选择能够耐高温的绝缘胶垫；如果设备需要抵御化学腐蚀，选择具有良好耐腐蚀性能的绝缘胶垫。
根据设备所处环境的特点，确定绝缘胶垫的性能指标。
3. 绝缘要求绝缘胶垫的最主要作用是提供可靠的绝缘保护。
因此，根据设备的绝缘要求来选择绝缘胶垫至关重要。
根据设备所需的绝缘电阻、耐电压等级等指标，选择能够满足要求的绝缘胶垫。
4. 尺寸和形状绝缘胶垫的尺寸和形状需要与设备的安装要求相匹配。
通过准确测量设备的尺寸，选择适合的绝缘胶垫尺寸，确保其能够完全覆盖设备的接触面积，并紧密贴合。
此外，根据设备的形状特点，选择适合的绝缘胶垫形状，以确保安装过程中的便捷性和紧固性。
5. 安装方法绝缘胶垫的正确安装是保证其绝缘效果的关键。
在安装过程中，应注意以下几点：首先，确保设备表面干净，无灰尘和污物；其次，将绝缘胶垫正确放置在设备接触面上，并用适当的压力使其与设备紧密贴合；最后，检查安装位置是否正确，并确保绝缘胶垫没有损坏或变形。
综上所述，本文介绍了绝缘胶垫设置的依据。
在选择和使用绝缘胶垫时，需要考虑环境要求、绝缘要求、尺寸和形状以及安装方法等方面的因素。
通过正确选择和使用绝缘胶垫，能够有效提高电气设备的安全性和可靠性。
注意：本文仅供参考，具体绝缘胶垫设置应根据实际情况进行确认和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • •
•• •#ຫໍສະໝຸດ 环氧树脂绝缘胶垫 丁啨橡胶板
#
防静电绝缘胶垫
对付静电，一是要防，二是要放。 • 要防止静电的发生，室内要保持一定的湿度，室内要勤拖地、勤洒些水，或用加 湿器加湿。秋冬尽量少穿化纤类衣服，内衣、被套、床单等一定要选用纯棉制品 或真丝制品，外衣面料如果是化纤织物的，可使用抗静电洗涤剂洗涤。同时要勤 洗澡、勤换衣服，以消除人体表面积聚的静电荷。梳头最好选用木质梳子，发现 头发无法梳理时，将梳子浸入水中片刻，等静电消除之后，便可以将头发梳理服 帖了。 经常操作电脑的白领或长期被家电“包围”的人，应多喝水、勤洗脸，保持办公 环境的湿度，避免电脑屏幕或家用电器电场产生的静电危害，防止其长期刺激皮 肤在脸部形成“电脑斑”。家用电器要分散安放，不用时拔掉电源插头。孩子卧 室内尽量不放或少放家用电器，以免人体与电器在近距离接触时产生电场形成静 电。 很多人冬天害怕开门，因为手一接触到门把手就被打得“啪啪”响，其实摸门把 手或水龙头之前可以先用手摸一下墙，将体内静电“放”出去，这样静电就不会 伤害自己了。另外，在地上赤足活动，也可以释放身上积累的静电。
绝缘胶垫
在配电室中的应用与敷设技术
咨询热线
一八三三二四六三二六零
五星杜鹃
绝缘胶垫产品优劣介绍
• • • • • • • • 绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的 效果，雨季湿度大，绝缘防护工作就更加重要了，因为今年雨季下雨量较大，很 多配电室、配电室为了安全，开始使用高一级标准的绝缘胶垫，所以产品的需求 增大了很多。 防滑绝缘垫(防滑绝缘胶垫)适用范围及存储方式： 防滑绝缘胶垫具有防震,防滑,防撞美观功能，广泛应用于变电站、发电厂、配电房、 试验室友以及野外带电作业等使用。应储存在干燥通风的环境中，远离热源，离 开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。 绝缘胶垫质量： (1)防滑绝缘胶垫是采用NRSBR等绝缘性能优良的非极性纯橡胶制作。 (2)防滑绝缘胶垫不含次胶、废胶、再生胶和任塑料成份。 (3)防滑绝缘胶垫表面电阻和体积电阻稳定，单位面积比重大、平展性能好，物理 性能稳定。 (4)防滑绝缘胶垫耐酸、耐碱、耐油 、耐高温，色系大方美观，工频耐压达到国家 标准要求。 (5)防滑绝缘胶垫每平方米，面积不于1cm2气泡不超过5个，任意两个气泡间的距 离不小于40mm，无裂纹扯断伸长度≥250%，永久不变形，热空气老化在70℃持 久72个小时，吸水性≤1.5% ，工频耐压有效值＞15KV，保持3秒不击穿外观平滑， 无凹凸不平，弹性好。
•
•
#
绝缘胶垫制作工艺
• • • • • • • • 绝缘橡胶垫结构： 1、绝缘胶垫成分：绝缘橡胶垫应采用胶类绝缘材料制作。 2、绝缘橡胶垫工艺及成型：绝缘垫上下表面应不存在有害的 不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、 损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、 夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的 不规则性是指生产过程中形成的表面不规则性。 3、绝缘橡胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行 厚度测量和检查。可使用千分心肝或同样的精度的仪器进行测量。千分 尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为 (3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置, 以使千分尺测量之间是平滑的。
#
绝缘胶垫
五 星 恒 久 远 真 情 永 流 传
咨询热线
一八三三二四六三二六零
五星杜鹃
#
五星绝缘胶垫优势
我公司优势 与全国电力系用的1758家单位（变电所机房）进行合作，产品品质、质量获得一致好评。 河北省委迎宾馆-----翠屏山迎宾馆的整个机房地面工程。 天津地铁一号线、二号线的机房地面工程。 邢台烟草公司38000平发米的物流中心地面工程。 产品优势 1.原生胶制成，没有刺鼻气味，绝缘性好，寿命长。 市面上还有一种绝缘胶垫，那种是再生胶，有刺鼻性气味，也可以绝缘，但是寿命不长，时间长了就会起气泡。 2.绝缘胶垫产品质量 表面电阻和体积电阻稳定，单位面积比重大、平展性能好，物理性稳定 我公司的产品耐酸耐碱耐油耐高温，色系大方美观，工频耐压达到国家标准要求。 3.绝缘胶垫参数 每平方米1㎡气泡不超过5个，任意两个气泡间的距离比小于40mm，无裂缝 拉断伸长度≥250%，永久不变形 热空气老化在70℃持续72个小时 吸水性≤1.5% 工频耐压有效值＜15KV，保持3秒不击穿 外观平滑，无凹凸不平，弹性好 4.产品优势： 我公司的产品是采用NRSBR等绝缘性能优良的非极性纯橡胶制作 我公司不含次胶非胶再生胶和仁塑料成分
•
#
绝缘胶垫规格及常规配置
• 河北五星电力设备有限公司是自主生产和 销售绝缘胶垫 绝缘橡胶板，耐摩地垫，耐 酸橡胶板，防静电胶垫5KV 绝缘垫， 10KV 绝缘胶垫，15KV 绝缘毯 ，20KV 绝 缘胶板， 25KV 绝缘垫，30KV 绝缘胶板， 35KV 绝缘胶板绝缘橡胶板,耐油橡胶板绝 缘胶垫,耐酸碱橡胶板绝缘胶垫,电绝缘板 绝缘胶垫,绝缘垫,高压绝缘垫红色绝缘垫 黑色绝缘垫 绿色绝缘垫的多元化实业公司。 按照电压等级可分5kv，10kv，15kv， 20kv，25kv，30kv，35kv； 按颜色可分为：黑色绝缘胶垫，红色绝缘 胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫 按 厚 度可 分 为：2m m， 3m m，4 mm， 5mm，6mm，8mm，10mm，12mm。 • • • 河北五星电力设备有限公司5KV绝缘胶垫 厚度：3mm 比重：5.8KG/m2 颜色：红， 绿，黑 河北五星电力设备有限公司10KV绝缘胶垫 厚度：5mm 比重：9.2KG/m2 颜色：红， 绿，黑 河北五星电力设备有限公司15KV绝缘胶垫 厚度：5mm 比重：9.2KG/m2 颜色：红， 绿，黑 河北五星电力设备有限公司20KV绝缘胶垫 厚度：6mm 比重：11KG/m2 颜色：红， 绿，黑 河北五星电力设备有限公司25KV绝缘胶垫 厚度：8mm 比重：14.8KG/m2 颜色：红， 绿，黑 河北五星电力设备有限公司30KV-35KV 绝缘胶垫厚度：10mm 12mm 比重： 18.4KG/m2 22 KG/m2 颜色：红，绿，黑
