湖南省长沙市九年级上学期物理期末考试试卷

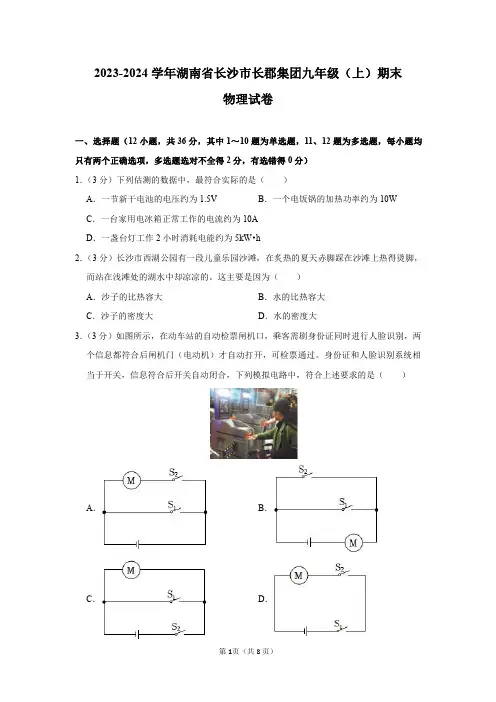

2023-2024学年湖南省长沙市长郡集团九年级(上)期末物理试卷及答案解析
2023-2024学年湖南省长沙市长郡集团九年级（上）期末物理试卷一、选择题（12小题，共36分，其中1～10题为单选题，11、12题为多选题，每小题均只有两个正确选项，多选题选对不全得2分，有选错得0分）1．（3分）下列估测的数据中，最符合实际的是（）A．一节新干电池的电压约为1.5V B．一个电饭锅的加热功率约为10W C．一台家用电冰箱正常工作的电流约为10AD．一盏台灯工作2小时消耗电能约为5kW•h2．（3分）长沙市西湖公园有一段儿童乐园沙滩，在炙热的夏天赤脚踩在沙滩上热得烫脚，而站在浅滩处的湖水中却凉凉的。
这主要是因为（）A．沙子的比热容大B．水的比热容大C．沙子的密度大D．水的密度大3．（3分）如图所示，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。
身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（）A．B．C．D．4．（3分）关于能量及能量之间的转化，下列说法正确的是（）A．火山具有内能，冰山不具有内能B．火箭在加速上升时，机械能保持不变C．电风扇正常工作时，主要是将电能转化为机械能D．坠落的陨石在空中划过一道亮光时，内能转化为机械能5．（3分）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（）A．用湿抹布擦拭正在发光的灯泡B．绝缘皮破损的导线仍然继续使用C．发现有人触电时先切断电源D．雷雨时躲在树下避雨6．（3分）如图所示的电路，电源电压恒定不变，闭合开关S1、S2后，下列说法正确的是（）A．灯L1、L2串联B．电流表A1测灯L1的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数大7．（3分）小麓同学参加了学校组织的烹饪大赛（学生组），在烹饪美食的过程中所包含的物理知识，下列说法正确的是（）A．煮菜时，阵阵飘香，说明了分子在不停地做无规则运动B．炒菜时，主要是通过做功的方式增加菜的内能C．炖菜时，在汤沸腾后继续加热，汤的温度不断升高D．评委们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多8．（3分）如图是探究“影响导体电阻大小的因素”的实验装置。

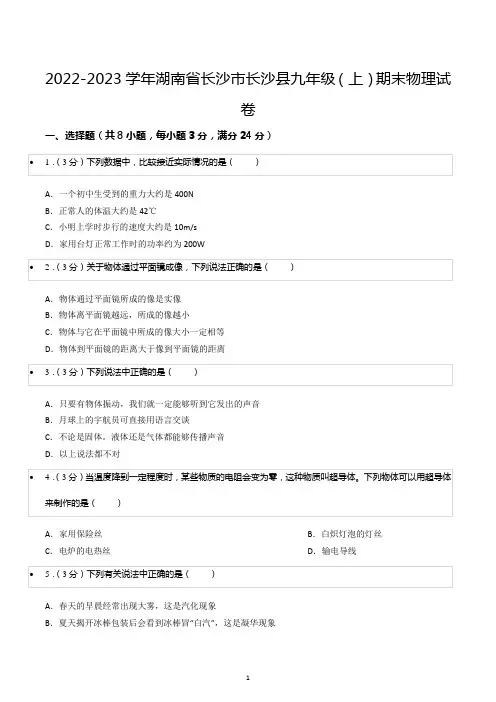

2022-2023学年湖南省长沙市长沙县九年级(上)期末物理试卷
2022-2023学年湖南省长沙市长沙县九年级（上）期末物理试卷一、选择题（共8小题，每小题3分，满分24分）A．一个初中生受到的重力大约是400NB．正常人的体温大约是42℃C．小明上学时步行的速度大约是10m/sD．家用台灯正常工作时的功率约为200WA．物体通过平面镜所成的像是实像B．物体离平面镜越远，所成的像越小C．物体与它在平面镜中所成的像大小一定相等D．物体到平面镜的距离大于像到平面镜的距离A．只要有物体振动，我们就一定能够听到它发出的声音B．月球上的宇航员可直接用语言交谈C．不论是固体。
液体还是气体都能够传播声音D．以上说法都不对A．家用保险丝B．白炽灯泡的灯丝C．电炉的电热丝D．输电导线A．春天的早晨经常出现大雾，这是汽化现象B．夏天揭开冰棒包装后会看到冰棒冒“白汽”，这是凝华现象C．秋天的早晨花草上出现小的露珠，这是液化现象D．初冬的早晨地面上会出现白色的霜，这是凝固现象A．小芳相对于电梯是静止的B．小芳的动能逐渐增大C．电梯对小芳做了功D．小芳的重力势能逐渐增大•7．（3分）如图是某物质凝固时温度随时间变化的图象，下列说法中正确的是（）A．AB段表示该物质温度逐渐降低，它的凝固点也在降低B．BC段表示该物质有一定的凝固点，因此它是晶体C．BC段温度不随时间改变，说明该物质已经完全凝固D．该图象可能是石蜡凝固时温度随时间变化的图象A．L1发生短路B．L2发生短路C．L1的灯丝烧断D．L2的灯丝烧断二、填空题（共8小题，每空1分，满分20分）•10．（2分）如图所示是城市路口安装的监控摄像头，它可以拍摄照片，记录下违章行驶或发生交通事故的现场。
摄像头的镜头相当于一个透镜，它的工作原理与（选填“照相机”、“投影仪”或“放大镜”）相似。
•14．（2分）如图所示，建筑工人用滑轮组将重为250N的物体提升6m,若工人所用的拉力F为150N，则拉力F对绳子做的功是J，滑轮组的机械效率为。
三、实验、探究题（共5小题，满分25分）•17．（3分）（1）用调节好的天平测小石块的质量，若天平平衡时右盘砝码的质量、游码在标尺上的位置如图1所示，则石块的质量是g。
湖南九年级物理期末考试(2023年上册)试卷带解析及答案
选择题生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是A.尘土飞扬，说明分子在不停地做无规则运动B.钻木取火,利用热传递来改变物体的内能C.人工湖能调节气温，利用水的比热容大D.夏天吃冰糕，看到冰糕周围冒“白气”是汽化现象【答案】C【解析】A．尘土飞扬是固体小颗粒的机械运动，不能说明分子在不停地做无规则运动，故A错误；B．钻木取火，克服摩擦做功，将机械能转化为内能，故B错误；C．人工湖能调节气温，是因为水的比热容大，吸收或放出相同的热量时，水的温度变化小，故C正确；D．冰糕周围冒出的“白气”是水蒸气液化形成的小水滴，故D错误。
选择题下列有关热机的说法正确的是A.柴油机顶部是火花塞，吸气冲程吸入的是空气B.热机的工作原理是将内能转化为机械能C.内燃机压缩冲程时，内能减少，温度升高D.热机效率可以等于1【答案】B【解析】A．柴油机与汽油机结构上存在差异，柴油机顶部是喷油嘴，吸气冲程吸入的是空气。
故A错误；B．热机是将燃料燃烧释放出的内能转化为活塞机械能的机器。
故B 正确；C．内燃机是最常见的热机。
在内燃机的压缩冲程，活塞压缩燃气做功，使工作物质的内能增加，温度升高，体积减小，压强增大。
故C 错误；D．热机工作过程中，尾气带走大量的热量，另外燃料不可能完全燃烧，克服机械摩擦及机械散热损失能量等，所以热机获得的有用机械能很少，机械效率远小于1,故D错误。
选择题下列关于电学知识说法正确的是A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 人们规定负电荷的运动方向为电流的方向【答案】B【解析】A. 验电器的工作原理是同种电荷相互排斥，故A错误；B. 金属中有大量的自由电子，金属导电依靠的是自由电子，故B正确；C. 导体的电阻大小跟导体的长度、横截面积、材料都有关，故C错误；D. 人们规定正电荷的运动方向为电流的方向，故D错误。
选择题下列说法中，正确的是（）A. 灯丝、碳棒、发光二极管（LED）都由导体制成B. 给手机充电时，手机的电池相当于电源C. 闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极D. 导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比【答案】C【解析】二极管属于半导体材料；电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极；电阻是导体本身的一种性质。

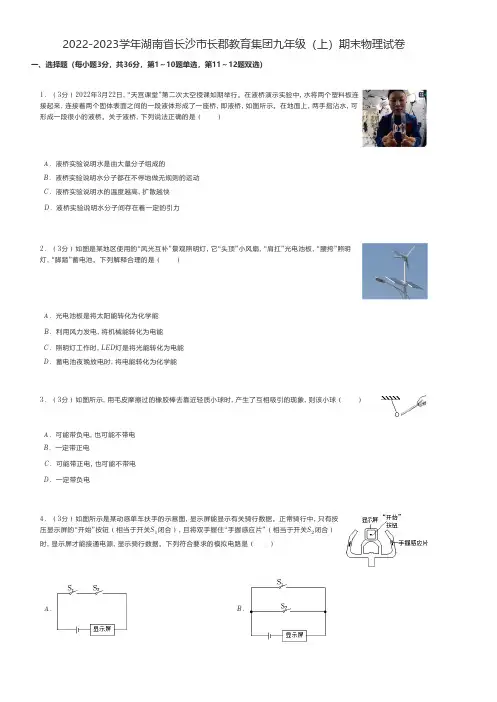

初中物理 2022-2023学年湖南省长沙市九年级(上)期末物理试卷
2022-2023学年湖南省长沙市长郡教育集团九年级（上）期末物理试卷一、选择题（每小题3分，共36分，第1～10题单选，第11～12题双选）A ．液桥实验说明水是由大量分子组成的B ．液桥实验说明水分子都在不停地做无规则的运动C ．液桥实验说明水的温度越高，扩散越快D ．液桥实验说明水分子间存在着一定的引力1．（3分）2022年3月22日，“天宫课堂”第二次太空授课如期举行。
在液桥演示实验中，水将两个塑料板连接起来，连接着两个固体表面之间的一段液体形成了一座桥，即液桥，如图所示。
在地面上，两手指沾水，可形成一段很小的液桥。
关于液桥，下列说法正确的是（ ）A ．光电池板是将太阳能转化为化学能B ．利用风力发电，将机械能转化为电能C ．照明灯工作时，LED 灯是将光能转化为电能D ．蓄电池夜晚放电时，将电能转化为化学能2．（3分）如图是某地区使用的“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踏”蓄电池。
下列解释合理的是（ ）A ．可能带负电，也可能不带电B ．一定带正电C ．可能带正电，也可能不带电D ．一定带负电3．（3分）如图所示，用毛皮摩擦过的橡胶棒去靠近轻质小球时，产生了互相吸引的现象，则该小球（ ）A ．B ．4．（3分）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。
正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S 1闭合），且将双手握住“手握感应片”（相当于开关S 2闭合）时，显示屏才能接通电源，显示骑行数据。
下列符合要求的模拟电路是（ ）C．D．A ．铜片是盐水电池的负极B ．电池电压为3VC ．铜片和锌片属于绝缘体D ．电流应从电压表的3V 接线柱流入，“-”接线柱流出5．（3分）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转，以下说法正确的是（ ）A ．养鸡场使用电热孵化器孵小鸡B ．家里使用电热水壶烧水C ．小明妈妈用电熨斗熨衣服D ．电脑温度过高时，风扇会及时启动，给电脑降温6．（3分）下列事例，属于防止电流热效应产生危害的是（ ）A ．灯泡L 1的阻值大于灯泡L 2的阻值B ．灯泡L 1的额定功率大于灯泡L 2的额定功率C ．灯泡L 1两端的电压小于灯泡L 2两端的电压D ．通过灯泡L 1的电流大于通过灯泡L 2的电流7．（3分）如图所示，将两只额定电压相同的灯泡L 1、L 2串联在电路中，闭合开关S 后，发现灯泡L 1较亮，灯泡L 2较暗，此现象说明（ ）8．（3分）小明要测量定值电阻R x 的阻值，如图所示连接好电路并闭合开关后，发现两表示数突然都变为0，小明将一条完好导线的两端分别接到a 、d 接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c 、f 接线柱上时，发现电压表有示数，电流表示数仍为0，由此判断故障可能是（ ）A ．c 、d 间断路B ．a 、b 间断路C ．f 、g 间断路D ．e 、f 间断路A ．空气开关①跳闸时，电路一定发生了短路B ．空调电流过大时，漏电保护器会迅速切断电流C ．漏电保护器切断电流时，空调和电灯不能工作D ．更换电灯的灯泡时，只需断开空气开关③即可9．（3分）如图所示，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是（ ）A ．第1次实验的数据不是他实验中实际测得的B ．对比第2、3次实验的数据可判定：待测电阻R x 的阻值并非严格不变C ．第4次实验时滑动变阻器接入电路电阻R 与待测电阻R x 的阻值之比为1：2D ．为减小实验误差，可利用每次实验测得的U 、I 求出电阻R ，再求其平均值10．（3分）某同学利用如图所示的电路做“伏安法测电阻“的实验，已知R x 为待测定值电阻，电源电压恒为6V ，滑动变阻器R 标有“20Ω 1A ”字样，实验中他填写的实验数据如表所示，下列说法不正确的是（ ）序号12345U /V1.02.03.04.05.0I /A 0.100.220.290.400.50A ．当有人通过而遮蔽光线时，R 1两端的电压减小B ．当有人通过而遮蔽光线时，A 、B 间电压减小C ．R 2的滑片向上移动时，A 、B 间电压增大D ．R 2的滑片向下移动时，通过R 1的电流变小11．（3分）光敏电阻的特点是光照增强阻值变小。

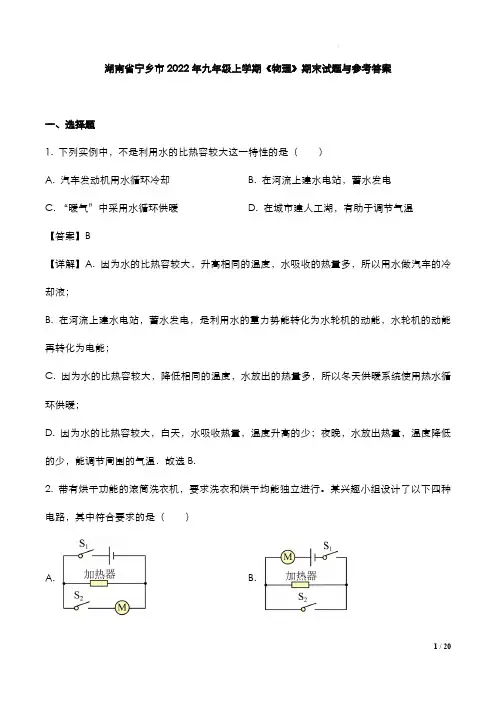

湖南省长沙市2022年九年级上学期《物理》期末试题与参考答案
湖南省宁乡市2022年九年级上学期《物理》期末试题与参考答案一、选择题1. 下列实例中，不是利用水的比热容较大这一特性的是（）A. 汽车发动机用水循环冷却B. 在河流上建水电站，蓄水发电C. “暖气”中采用水循环供暖D. 在城市建人工湖，有助于调节气温【答案】B【详解】A. 因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水做汽车的冷却液；B. 在河流上建水电站，蓄水发电，是利用水的重力势能转化为水轮机的动能，水轮机的动能再转化为电能；C. 因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天供暖系统使用热水循环供暖；D. 因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚，水放出热量，温度降低的少，能调节周围的气温．故选B.2. 带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。
某兴趣小组设计了以下四种电路，其中符合要求的是（ ）A. B.C. D.【答案】D【解析】【分析】【详解】A．从图中可以看到，闭合开关S1，加热器能工作，但是电动机不能工作，再闭合S2，电动机和加热器同时工作，要想电动机工作，必须闭合S2，但这时闭合S1，两者同时工作，断开S1，两者都不能工作，所以这样只能让加热器独立工作，不能让电动机独立工作，故A 不符合题意；B．从图中可以看到，闭合开关S1，加热器和电动机同时工作，再闭合开关S2，加热器被短路，只有电动机工作，那么这个电路图，只能实现加热器和电动机同时工作，或者只有电动机工作，不能实现加热器独立工作，故B不符合题意；C．从图中可以看到，闭合开关S1，电动机工作，但是加热器不工作，电动机能独立工作，再闭合开关S2，加热器和电动机同时工作，那么这个电路图，只能实现加热器和电动机同时工作，或者只有电动机工作，不能实现加热器独立工作，故C不符合题意；D．从图中可以看到，只闭合开关S1，电动机工作，但是加热器不工作；只闭合开关S2，加热器工作，但是电动机不工作；那么这个电路图，能够实现加热器和电动机独立工作，故D符合题意。
湖南省长沙市长沙县2022-2023学年九年级上学期末物理试题(word版)
湖南省长沙市长沙县2022-2023学年九年级上学期末物理试题(word版)一、单选题(★★★) 1. 下列各物理量中，有一个物理量的单位与其他三个物理量的单位不同，它是（）A．内能B．热值C．功D．热量(★★) 2. 下列事例中，能表明分子在不停地做无规则运动的是（）A．花开时，花香满园B．扫地时，灰尘四起C．刮风时，黄沙扑面D．下雨时，细雨飘飘(★) 3. 冰在熔化成水的过程中，下列判断正确的是（）A．比热容不变，温度改变B．比热容改变，温度不变C．比热容、温度都增加D．比热容、温度都不变(★★) 4. 下列有关能量转化或转移的说法中正确的是()A．电动机通过热传递的方式将电能转化为机械能B．古人钻木取火是通过做功的方式将机械能转化为内能C．内燃机是通过做功的方式将机械能转化为内能D．冷天搓手感到手掌发热，这是通过热传递的方式将机械能转化为内能(★★★) 5. 用丝线悬挂三个泡沫塑料球，任意两个靠近时都互相吸引，那么A．三个小球都带电B．三个小球只有一个带电C．三个小球中只有一个不带电，另外两个一定带同种电荷D．三个小球中只有一个不带电，另外两个一定带异种电荷(★★★) 6. 为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的电路图是（）A．B．C．D．(★★) 7. 如图所示，灯泡和电阻串联后接在电压为U的电路中，已知电阻的阻值为R，通过电路的电流为I，则灯泡在t时间内消耗的电能是（）A．UIt B．C．I2Rt D．UIt﹣I2Rt(★★) 8. 实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( ) A．25V B．35V C．17.5 V D．12.5V(★) 9. 有两条电阻丝，其阻值要利用它们将一壶水煮开，采用图中的哪种连接方式用电时间最短（）A．B．C．D．(★★) 10. 如图所示的四种情况中，符合安全用电原则的是（）A．洗衣机的金属外壳安装接地线B．使用绝缘层破损的电线C．用湿抹布擦拭正在工作的台灯D．用金属棒挑开通电的裸导线二、多选题(★★★) 11. 关于如图所示的四个情景，下列说法中正确的是（）A．两个底面削平的铅块紧压在一起后能吊住重物，这是大气压的作用B．抽去玻璃板后，两瓶中的气体逐渐混合，说明瓶中气体分子间存在斥力C．金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，可使管内的乙醚温度升高D．是内燃机的做功冲程，此冲程中有燃气的内能转换化为活塞的机械能(★★★) 12. 如图所示是电阻甲和乙的U﹣I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=10ΩC．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2WD．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V三、填空题(★★) 13. 两滴水银靠近时，能自动结合成一滴较大的水银，这一事实说明分子之间存在着______ ，物体不能无限地被压缩，说明分子间存在 ______ 。
2022-2023学年湖南省长沙市望城区九年级上学期期末物理试题
2022-2023学年湖南省长沙市望城区九年级上学期期末物理试题1.中国古诗意境优美，内涵丰富.下面是一首完整的古诗，能反映“分子在不停地做无规则运动”这一物理知识的诗句是A．绿树荫浓夏日长B．楼台倒映入池塘C．水晶帘动微风起D．满架蔷薇一院香2.在国际单位制中，电功率的单位是（）A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）3.用毛皮与橡胶棒摩擦后，下列说法正确的是（）A．毛皮得到电子B．橡胶棒失去电子C．毛皮带上负电D．橡胶棒带上负电4.如图所示，用力将活塞迅速下压，玻璃筒内硝化棉燃烧起来，该过程能量的转化形式这一特点与汽油机的四冲程中相同的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接B B．M接A，N接DC．M接C，N接B D．M接C，N接D6.下列有关安全用电的说法，正确的是（）A．用电器的金属外壳可以不必接地B．现代家庭发生火灾时，必须立即泼水救火C．发现有人触电时，首先要切断电源D．使用测电笔时，手不能接触笔尾的金属体7. “探究导体电阻大小与哪些因素有关”的实验中如图所示，有4根合金丝可供选择，横截面积S a =S b =S c ＜S d 。
小雯同学要研究导体电阻的大小与导体材料的关系，她应选择的合金丝是（ ）A ．a 与bB ．a 与cC ．b 与cD ．b 与d8. 小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a 、b 、c 、d 四点，发现有c, d,b 点发光，那么可能发生的故障是A ． 电灯灯丝断了B ． cd 间某处断路C ． ab 之间某处断路D ． 开关处短路9. 下图中，能正确描述电压一定时，电流随电阻变化关系的图像是（ ）A ．B ．C ．D ．10. A 、B 两只灯泡的额定电压均为6V ，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（ ）A ．A 、B 两灯泡的电阻均随灯泡两端电压的增大而减小B ．将两灯并联接在3V 的电源两端，A 、B 两灯的实际功率之比为2∶1C ．将两灯串联接在某电源两端，使B 灯恰好正常发光，电源两端电压为9VD ．将两灯并联在6V 的电源两端，电路中的总功率为9W11.家庭电路中的熔丝烧断了，原因可能是（）A．灯泡的灯丝烧断了B．使用了功率过大的用电器C．用电器发生短路D．电路中接入了一个台灯12.如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。
长沙市雨花区2022年九年级上学期《物理》期末试题与参考答案
长沙市雨花区2022年九年级上学期《物理》期末试题与参考答案一、单选题前10题为单选题，每小题只有一个选项符合题意。
11、12题为多选题，每题有两个正确选项，漏选得2分，多选、错选不得分。
本题共12小题，每小题3分，共36分。
1．（3分）下列常见的自然现象，能用分子热运动知识解释的是（ ）A．春天，柳枝吐芽B．夏天，山涧瀑布C．秋天，菊香满园D．冬天，雪花飘飘2．（3分）许多公园里都有供游人休息的石凳或木椅，在夏日阳光的照射下，用手摸石凳和木椅，感到石凳比木椅热。
对于产生这种现象的原因是（ ）A．石头比木头的质量大B．石头比木头的比热容小C．石头比木头的密度大D．石头比木头传热快3．（3分）下列说法中正确的是（ ）A．汽油机在压缩冲程中，是内能转化为机械能B．热机内部燃料放出的热量越多，热机效率就越高C．热机一个工作循环，对外做功两次，飞轮转动两周D．尽量减少热机内部各部件间的摩擦，可提高热机效率4．（3分）下列物品中，通常情况下属于导体的是（ ）A．塑料安全帽B．布手套C．橡胶鞋D．钢尺5．（3分）下列家用电器中，利用电流热效应工作的是（ ）A．抽油烟机B．电视机C．电饭煲D．电风扇6．（3分）如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（ ）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．开关S2可以控制整个电路D．将S1和S2都闭合，吹出的是热风7．（3分）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。
如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗8．（3分）如图是某品牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南省长沙市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）(2020·宝安模拟) 下列表述不正确的是（）A . 两灯串联在 220V 的电路中，甲灯较亮B . 细绳悬挂的两轻质带电小球保持静止，则两球一定带同种电荷C . 验证焦耳定律实验中，装置通电一分钟后，右管中的液面较高D . 每消耗的电能，电能表上的转盘转过3000 转2. （2分）下列家用电器中，利用电流热效应工作的是（）A . 电饭锅B . 洗衣机C . 电风扇D . 电磁炉3. （2分）(2016·准格尔旗模拟) 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω 2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．下列说法错误的是（）A . 电源电压为4.5VB . 小灯泡的额定功率为1.5WC . 小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD . 小灯泡正常发光时，滑动变阻器消耗的电功率为0.45W4. （2分）(2018·菏泽) 小明对十字路口的交通信号灯进行观察 , 画出下列四种电路图，你认为可行的是（）A .B .C .D .5. （2分）(2013·防城港) 安装在家庭电路中的电能表，测量的是（）A . 电能B . 电压C . 电阻D . 电流6. （2分） (2017九上·北京期中) 如图所示电路，当开关S闭合时，电压表V示数不变．电流表A1、A2示数变化的情况是（）A . A1变大，A2不变B . A1不变，A2变小C . A1不变，A2不变D . A1变大，A2变小7. （2分）(2016·南充) 已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A . 720J，120JB . 720J，720JC . 720J，600JD . 600J，120J8. （2分） (2018九上·孝感月考) 下列电路中，已知电源电压相等，且R1＜R2，则电路中电流表的示数最大的是（）A .B .C .D .9. （2分）(2019·南通) 图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻．移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1 ，通过R2的电流I2随电流表示数的倒数变化的关系图线中，可能正确的是（）A .B .C .D .10. （2分） (2016九上·路南期中) 如图所示的电路，在探究串联电路的特点时，闭合开关，用电流表分别测出A，B，C三处的电流IA ， IB ， IC ，用电压表分别测出AB，BC，AC两点间的电压UAB ， UBC ， UAC ，下列说法正确的是（）A . IA＞IB＞ICB . IA＜IB＜ICC . UAC=UAB=UBCD . UAC=UAB+UBC二、填空题 (共6题；共19分)11. （2分）大量实验表明，导体的电阻时导体本身的一种性质，它的大小决定于导体的________、长度和________ ，当导体的温度发生变化时，导体的电阻也会随之变化。
12. （2分）(2020·平南模拟) 对人体的安全电压是________V；1度电＝________J。
13. （2分）一只“6V3W”的电灯，当它正常工作时，通过灯丝的电流为________ A，灯丝电阻为________ Ω．14. （1分） (2017九上·安康期中) 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1________R2 ．（选填“大于”、“等于”或“小于”）15. （2分） (2018九上·抚州月考) 如图甲所示的电路中，电源电压保持不变，滑动变阻器的滑片 P 从 a 端移到 b 端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，则电源电压为________V，滑片的 P 在 b 端时，通电 10s 电流对R1做的功为________J．16. （10分）(2017·池州模拟) 如图是测量电阻所用电路的一部分，其中带G符号标志的是灵敏电流计，通电后电压表示数为2V，灵敏电流计的示数为2mA，则：（1）根据测量的数据，求该电阻的大小为多少？（2）经上网查找资料可知此灵敏电流计自身的电阻为100Ω，考虑电表电阻对实验的影响，则待测电阻R的真实值等于多少？三、实验题 (共4题；共26分)17. （3分）(2017·徐州模拟) 如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体________的关系．18. （10分）小飞同学想研究小灯泡的发光亮度与实际电功率的关系，选取了一个标有“2.5V”、额定功率约为1W的小灯泡和必要的实验器材．（1）如图甲所示是小飞连接的实物图，请你用笔画线代替导线完成实验电路的连接．（2）当小飞连接好所有的导线时，发现小灯泡立即发出耀眼的光，接着小灯泡烧坏，请指出小飞在连接电路时的错误操作：①________；②________．（3）改正错误后，小飞先后测量了3次，并把测量的数据和观察到的现象填写在表格里，其中第1次测量时电流表的示数如图乙所示，小灯泡的额定功率为________ W．次数电压表示数U/V电流表示数I/A实际功率P/W灯泡亮度1 2.50正常2 2.000.380.76偏暗3 3.000.46 1.38偏亮（4）从小飞的数据记录表格中，找出他的实验方案中存在的一条不足________（5）接下来小飞用一个发光二极管替换电路中的小灯泡，进一步研究发光二极管的亮度与实际电功率的关系．闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数．经检查整个电路连接及元件均完好，则出现此现象的原因是________19. （9分） (2019九上·天河期中) 在探究电阻一定时电流与电压关系的实验中，（1）小梓把实物图接成了如图所示的电路，明哥检查电路时发现电路有误，并且说只要改接一根导线就可以了，请把错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上.（2）然后小郭和小梓根据改正后的实物图进行实验，得到的实验数据如下表所示。
数据序号123456电压U/V0.30.60.9 1.2 1.5 1.8电流I/A0.080.150.230.400.380.45①为了分析电流和电压的定量关系，请你在图方格中建立坐标轴并制定其标度，把表中数在坐标系中描点并用光滑的曲线连起来________；②从图中可以看出，这些数据中第________组(填数据序号)是明显错误的，分析时需要把它剔除；③从剔除错误后的图线可以知道本次结论是：________；④实验后反思，小梓说如果没有滑动变阻器也能实验，但根据现有的器材仅能得到组电压和电流的数据，因此滑动变阻器在本次实验中的主要作用是________。
20. （4分）在生活中，小红发现用电炉烧水时电热丝热得很快，而连接的导线却不怎么热．小红猜想：发热不同是因为电热丝和导线的电流不同．小明猜想：发热不同是因为电热丝和导线的电阻不同，根据已学知识，小明马上否定了小红的猜想．（1）为了验证小明的猜想，他们设计了如图甲所示的电路，两个烧瓶A、B中盛有质量的煤油，选择煤油的理由是________ A与RB是阻值不同的电热丝，其中RA与RB采用串联的连接方式，探究后得出结论________ ．（2）接着小红提出探究“通电导体产生热量的多少和电流的关系”，他们又利用上述器材设计如图乙电路同时观察RA与RB ，这样的方案是________ （选填“可行”或“不可行”），理由是________ ．四、作图题 (共2题；共10分)21. （5分） (2017九上·岱岳期中) 请利用电池、开关、导线、滑动变阻器、小灯泡，设计一个能控制灯泡亮度的电路，在如图方框内画出电路图．22. （5分） (2017九上·郑州期中) 家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图.五、计算题 (共1题；共4分)23. （4分）(2019·咸宁) 如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。
闭合开关,滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。
（1）当滑动变阻器滑片从左端移至右端的过程中,电压表的示数________(选填“逐渐增大”、“先增大后减小”或“逐渐减小”);（2）结合图乙数据计算定值电阻R0的阻值________;（3）当滑动变阻器两次消耗的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是________、________?参考答案一、单选题 (共10题；共20分)答案：1-1、考点：解析：答案：2-1、考点：解析：答案：3-1、考点：解析：答案：4-1、考点：解析：答案：5-1、考点：解析：答案：6-1、考点：解析：答案：7-1、考点：解析：答案：8-1、考点：解析：答案：9-1、考点：解析：答案：10-1、考点：解析：二、填空题 (共6题；共19分)答案：11-1、考点：解析：答案：12-1、考点：解析：答案：13-1、考点：解析：答案：14-1、考点：解析：答案：15-1、考点：解析：答案：16-1、答案：16-2、考点：解析：三、实验题 (共4题；共26分)答案：17-1、考点：解析：答案：18-1、答案：18-2、答案：18-3、答案：18-4、答案：18-5、考点：解析：答案：19-1、答案：19-2、考点：解析：答案：20-1、答案：20-2、考点：解析：四、作图题 (共2题；共10分)答案：21-1、考点：解析：答案：22-1、考点：解析：。
