该时间应按下式计算：
TFi-j＝LSi-j－ESi-j
或
TFi-j＝LFi-j－EFi-j
02 0
0 A2 12 2
24 1
35
B 2
3
44 1
55
45 4 89
C 1
ES EF TF LS LF FF
25 0 25
D 3
55 0 58 0 88 1 89 1
55
4
58
5
E 3
99
6
9 10
F 71
4 6 2 8 10
4 6
12 8 10
➢ 绘制网络图时，箭线不宜交叉，当交叉不可避免时，不能直接相交画出，可选用过桥法或指向法。
4
7
2
5
5
20 5
20
3
8
➢在网络图中，应只有一个起点节点；在不分期完成任务的网络图中，应只有一个终点节点；而其它所有节点均应是中间节点。
2
2
2
1
3
51
3
51
5
紧前工作
C I.H G、F K、J L L M、N
时间 (天)
3 2 1 3 1.5 2 2
电梯井支外模板 H E、F
2
C6
I
2A 4 B8
D 10
12 E 18 H 22 J 24 L 26 M 30 P 32
14 F 16
G
20
K
N 28
➢练习题：A、B完成后，E可开始； B、C完成后，F可开始； C、D完成后，G可开始。
2 1
3
4
2
61
5
3
4 6
5

项目4-1双代号网络计划PPT精品文档67页

4.2 编制双代号网络计划
3
4.2.1 双代号网络图的基本符号
1. 箭线（工作、工序、活动）
（1）每一条箭线表示一项工作
工作(工序)名称
i
j
延续时间Di-j
开始节点
结束节点节点编号
支模
i
1天
j
（2）任意一条实箭线都要占用时间、消耗资源 4
（3）虚箭线的作用
A
B
C
D
A
B
C
D
联系作用
1A
A
1
2
B2
4 7 10
22
4.2.4.双代号网络图的绘制要求
3.双代号网络图的布局
（1）尽量采用水平、垂直箭线的网格结构（规整、清晰）
（2）尽量不交叉
（3）尽量使网络图水平方向长

①组织关系――同一施工过程在各层段上的顺序

②工艺关系――在同一层段上各施工过程的顺序
挖1
挖2
挖3
垫1
垫2
垫3
挖1
垫1
4.1 网络计划技术基本概念
1.基本概念（1）网络图：是由箭线和节点按照一定规则组成的、用来
表示工作流程的、有向有序的网状图形。
（2）网络计划：在网络图上加注工作的时间参数等而编制成的进度计划。
（3）网络计划技术：用网络计划对工程的进度进行安排和控制，以保证实现预定目标的科学的计划管理技术。
A
A、B均完成后进行D， A、 B B、C均完成后进行E，D、 E均完成后进行F。
C
D
E
F
有A、B两项工作分三个施工段平行施工
A1
A2
A3
B1
B2

网络计划-双代号网络计划

3.3 双代号网络计划网络计划是在网络图上加注各项工作的时间参数而成的进度计划。

双代号网络计划和时间参数的计算常采用的方法有：工作计算法、节点计算法、标号计算法、时标网络计算法。

3.3.1 双代号时标网络计划的时间参数1.网络计划时间参数计算的目的：确定工期；确定关键线路、关键工作、非关键线路和非关键工作；确定非关键工作的机动时间（时差）。

2.网路计划的时间参数最早开始时间总时差时差最早完成时间自由时差最迟开始时间计算工期Tc工期要求工期Tr最迟完成时间计划工期Tp3.工作时间参数的表示（1）最早可能开始时间：ES i-j （2）最早可能完成时间：EF i-j （3）最迟必须开始时间：LS i-j （4）最迟必须完成时间：LF i-j （5）总时差：TF i-j （6）自由时差：FF i-j（7）工作持续的时间：D i-ji jES i-j EF i-jTFi -jLS i-jLF i-j FF i-j持续时间Di-j3.2.2 工作计算法即：以网络计划中的工作为对象，直接计算各项工作的时间参数1.计算各工作最早开始时间ESi-j 和最早完成时间EFi-j公式：计算各工作的最早开始时间从起始节点出发的（无紧前）工作：ESi-j=0当工作只有一项紧前工作时：ESi-j =EFh-i当有若干项紧前工作时：ESi-j = max [ EFa-iEFb-iEFc-i]计算各工作的最早完成时间：EFi-j =ESi-j+Di-j2.确定网络计划的工期当规定了要求工期时，计划工期不应超过要求工期：T p≤T r当未规定要求工期时，可令计划工期等于计算工期,即以网络计划终点节点为完成节点的各个工作的最早完成时间的最大值：T p=T c3.计算各工作最迟开始时间LSi-j 和最迟完成时间LFi-j公式：计算各工作的最迟完成时间：对所有进入终点节点的没有紧后工作的工作：LSi-j =Tp当工作只有一项紧后工作时：LFi-j =LSj-k当有若干项紧后工作时：LSi-j = min [ EFj-kEFj-lEFj-m]计算各工作的最迟开始时间：LSi-j =LFi-j-Di-j4.各项工作总时差的计算TFi-j =工作范围-Di-j=LFi-j-ESi-j-Di-j=LFi-j-EFi-j=LSi-j-ESi-j5.各工作自由时差的计算FFi-j =ESj-k-EFi-j15 264 35 26535 22如图所示网路计划图，用工作计算法计算各项工作的时间参数。

第三章网络计划技术6--双代号时标网络计划

四、关键线路和时间参数
1、关键线路的判定关键线路的判定：关键线路的判定自终点至起点无波线的线路。 2、工期：、工期： TP＝终点节点时标－起点节点时标。 3、最早开始时间、最早开始时间：箭线左边节点中心时标值； 4、最早完成时间：、最早完成时间：箭线实线部分的右端或右端节点中心时标值。 5、工作自由时差：、工作自由时差：波线水平投影长度。
时间单位 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 网络计划
时间单位
3、实箭线表示工作，虚箭线表示虚工作，自由时差用波线； 4、节点中心对准刻度线； 5、虚工作必须用垂直虚线表示，其自由时差用波线。
（二）绘制方法
法1：间接绘制法：先绘制一般网络计划并计算出最早时间参数，再绘时标网络； ① 绘制无时标网络计划图，节点的最早时间节点的最早时间，节点的最早时间确定关键工作及关键线路。如图3-49所示。 ② 根据工期绘制时间坐标轴时间坐标轴；时间坐标轴 ③定节点位置定节点位置；定节点位置 ④ 依次在各节点后面绘出箭线长度及自由时差箭线长度及自由时差；箭线长度及自由时差 ⑤ 用虚箭线虚箭线将各有关的施工过程连接起来。虚虚箭线箭线不为0时，表示该虚工作有自由时差； ⑥找关键线路，时差为0的工作连起来。
P79图图 3-49
10 E 4
12
6
8
G 3 H 4 8
15
4
4
5
10
0 A 2
1
2
3
C 4 图43-39 5
F I 7 6 4 早 12 6 双代号网络及最11 时间13 7 8 9 10 3
D 10 6 G 3

双代号网络计划的构成、绘制规则、绘制方法

双代号网络计划的构成、绘制规则、绘制方法
（9）网络图应力求减去不必要的虚工作。
1
2
3
4
1
2
3
5
6
7
8
4
56
双代号网络计划的构成、绘制规则、绘制方法
2. 绘图应注意问题
（1）布图方法
• 在保证网络图逻辑关系正确的前提下，要重点突出，层次清晰，布局合理。
• 关键线路应尽可能布置在中心位置，用粗箭线或双箭线画出。
双代号网络计划的构成、绘制规则、绘制方法
例：某工程由支模板、绑钢筋、浇混凝土三个分项工程组成，它在平面上划分为Ⅰ、Ⅱ、Ⅲ三个施工段，各分项工程在各个施工段上的持续时间依次为4天、4天和2天，已知其双代号网络图如图所示，试判断该网络图的正确性。
支Ⅰ
筋Ⅰ
浇Ⅰ
1
2
3
支Ⅱ
筋Ⅱ
浇Ⅱ
4
5
支Ⅲ 6 筋Ⅲ 7 浇Ⅲ 8
双代号网络计划的构成、绘制规则、绘制方法
“实工作” “空工作” “虚工作”
工作名称
i
j
持续时间
工作名称
i
j
0
i
j
双代号网络计划的构成、绘制规则、绘制方法
• 按照网络图中工作之间的相互关系可将工作分为以下几种类型：
（1）紧前工作紧排在本工作之前的工作。（2）紧后工作紧排在本工作之后的工作。（3）平行工作可与本工作同时进行的工作。（4）起始工作没有紧前工作的工作。（5）结束工作没有紧后工作的工作。（6）先行工作自起始工作开始至本工作之前的所有工作。（7）后续工作本工作之后至结束工作结束为止的所有工作。
I

双代号网络计划

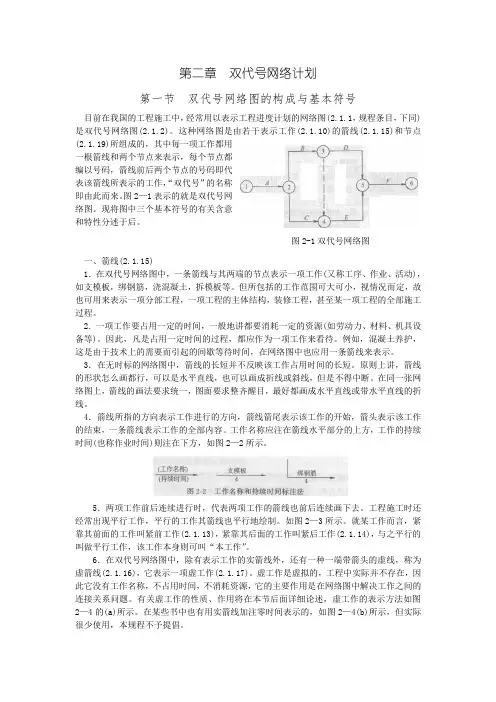

第二章双代号网络计划第一节双代号网络图的构成与基本符号目前在我国的工程施工中，经常用以表示工程进度计划的网络图(2.1.1，规程条目，下同)是双代号网络图(2.1.2)。

这种网络图是由若干表示工作(2.1.10)的箭线(2.1.15)和节点(2.1.19)所组成的，其中每一项工作都用一根箭线和两个节点来表示，每个节点都编以号码，箭线前后两个节点的号码即代表该箭线所表示的工作，“双代号”的名称即由此而来。

图2—1表示的就是双代号网络图。

现将图中三个基本符号的有关含意和特性分述于后。

一、箭线(2.1.15)1．在双代号网络图中，一条箭线与其两端的节点表示一项工作(又称工序、作业、活动)，如支模板，绑钢筋，浇混凝土，拆模板等。

但所包括的工作范围可大可小，视情况而定，故也可用来表示一项分部工程，一项工程的主体结构，装修工程，甚至某一项工程的全部施工过程。

2．一项工作要占用一定的时间，一般地讲都要消耗一定的资源(如劳动力、材料、机具设备等)。

因此，凡是占用一定时间的过程，都应作为一项工作来看待。

例如，混凝土养护，这是由于技术上的需要而引起的间歇等待时间，在网络图中也应用一条箭线来表示。

3．在无时标的网络图中，箭线的长短并不反映该工作占用时间的长短。

原则上讲，箭线的形状怎么画都行，可以是水平直线，也可以画成折线或斜线，但是不得中断。

在同一张网络图上，箭线的画法要求统一，图面要求整齐醒目，最好都画成水平直线或带水平直线的折线。

4．箭线所指的方向表示工作进行的方向，箭线箭尾表示该工作的开始，箭头表示该工作的结束，一条箭线表示工作的全部内容。

工作名称应注在箭线水平部分的上方，工作的持续时间(也称作业时间)则注在下方，如图2—2所示。

5．两项工作前后连续进行时，代表两项工作的箭线也前后连续画下去。

工程施工时还经常出现平行工作，平行的工作其箭线也平行地绘制。

如图2—3所示。

就某工作而言，紧靠其前面的工作叫紧前工作(2.1.13)，紧靠其后面的工作叫紧后工作(2.1.14)，与之平行的叫做平行工作，该工作本身则可叫“本工作”。

双代号网络进度计划

对人员要求高
调整可能较复杂
需要具备相关专业知识和经验的人员进行编制
和管理。
对于已确定的进度计划，进行调整可能较为复杂
和耗时。
优点与局限性
逻辑性强
能够清晰地表示活动之间的逻辑关系，有助于优化资源和进度。
可预见性高
能够提前预测关键路径和潜在风险，提高项目管理的预见性。
优点与局限性
• 灵活性好：可以根据实际情况调整活动时间和逻辑关系，适应项目变化。
表示活动之间的先后顺序关系。
逻辑关系
描述了活动之间的先后逻辑关系，如并行、串行等。
虚拟活动
为了满足逻辑关系而设立的、实际上并不存在的活动。
资源参数
资源需求
01
每个活动所需的资源种类和数量。
资源限量
02
某种资源的最大可用数量。
资源强度
03
单位时间内活动对资源的平均需求量。
04 双代号网络进度计划的优化
优化工作逻辑关系和持续时间，使资源连续作业，减少资源等待和闲置时间。
采用资源租赁和调配
在项目实施过程中，根据需要租赁或调配外部资源，以满足项目对资源的短期需求。
费用优化
控制工程变更费用
严格控制工程变更，避免因变更导致费用增加。
优化人力资源配置
合理安排人员数量和结构，避免人力资源浪费和成本过高。
THANKS FOR WATCHING
感谢您的观看
采用并行施工
在资源条件允许的情况下，合理安排工作并行施工，可以加快项目进度，优化工期。
资源优化
资源均衡
通过调整工作逻辑关系和持续时间，使资源需求在时间上均衡分布，避免资源
高峰和低谷现象。

双代号网络计划图讲解11页word文档

双代号网络计划图讲解：代号讲解计划网络双代号网络计划图es 双代号网络计划图计算双代号网络计划计算篇一：双代号网络图解析实例一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

篇二：双代号网络计划图个人学习总结双代号网络计划图个人学习总结一．网络图要素1．节点：表示工作的开始、结束或连接关系，也称为事件。
