双代号网络图的绘制详解
合集下载
双代号网络图的绘制
其他节点的最早开始时间用公式，ETj=max{ETi+Di-j}计算， ETj=max{ETi+Di-j}， 注:1、最早时间一般由网络的起点开始向终点进行顺序计算。
2、某一节点的最早时间=所有紧前工作最早开始时间+持续时间的最大 值
a
6
（2）节点的最迟时间LTi是指在双代号网络计划中，以该节点为完成节 点的各项工作的最迟完成时间。
因此：FFi-j=ETj-ETi-Di-j (公式3-8) 注：1、自由时差=紧后工作最早开始时间-本工作的最早完成时间 2、对同一项目而言，自由时差不会超过总时差，当工作的总时差为 零，其自由时差必须为零。 3、关键线路上的所有工作的总时差与自由时差均为零。
前工作全部完成后，本工作有可能完成的最早时刻。工作的最早 完成时间等本工作的最早开始时间与其持续时间之和。
因此：ESi-j=ETi
(公式3-3)
EFi-j=ETi+Di-j=ESi-j+Di-j
(公式3-4)
注：1、ES及EF是从第一个节点开始，由前向后计算，直至最后一 个节点。2、当某个节点有多个紧前工作时，节点的ES等于紧前工 作最早完成时间的最大值。
a
2
一、 双代号网络图的绘制
网络图的基本概念： 3、 逻辑关系：是指工作之间的先后顺序关系，由工艺关系和 组织关系两部分组成；
工艺关系——生产性工作之间由工艺过程决定，非生产性工 作之间由工作程序决定的先后顺序关系； 如沟槽1—垫层1为工 艺关系。
组织关系——工作之间由于组织安排需要或资源调配需要而 规定的先后顺序关系。如沟槽1—沟槽2为组织关系。
注:1、最迟时间一般由网络的终点开始向起点进行逆向计算。
2、某一节点的最迟时间=所有紧后工作最迟时间-持续时间的最小值
2、某一节点的最早时间=所有紧前工作最早开始时间+持续时间的最大 值
a
6
（2）节点的最迟时间LTi是指在双代号网络计划中，以该节点为完成节 点的各项工作的最迟完成时间。
因此：FFi-j=ETj-ETi-Di-j (公式3-8) 注：1、自由时差=紧后工作最早开始时间-本工作的最早完成时间 2、对同一项目而言，自由时差不会超过总时差，当工作的总时差为 零，其自由时差必须为零。 3、关键线路上的所有工作的总时差与自由时差均为零。
前工作全部完成后，本工作有可能完成的最早时刻。工作的最早 完成时间等本工作的最早开始时间与其持续时间之和。
因此：ESi-j=ETi
(公式3-3)
EFi-j=ETi+Di-j=ESi-j+Di-j
(公式3-4)
注：1、ES及EF是从第一个节点开始，由前向后计算，直至最后一 个节点。2、当某个节点有多个紧前工作时，节点的ES等于紧前工 作最早完成时间的最大值。
a
2
一、 双代号网络图的绘制
网络图的基本概念： 3、 逻辑关系：是指工作之间的先后顺序关系，由工艺关系和 组织关系两部分组成；
工艺关系——生产性工作之间由工艺过程决定，非生产性工 作之间由工作程序决定的先后顺序关系； 如沟槽1—垫层1为工 艺关系。
组织关系——工作之间由于组织安排需要或资源调配需要而 规定的先后顺序关系。如沟槽1—沟槽2为组织关系。
注:1、最迟时间一般由网络的终点开始向起点进行逆向计算。
2、某一节点的最迟时间=所有紧后工作最迟时间-持续时间的最小值

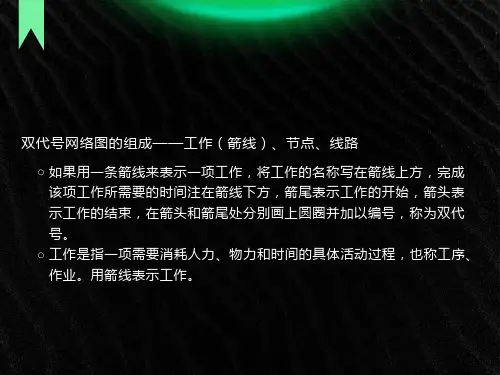

双代号网络图详解
A
C
E
B
D
F
A
C
E
B
D
F
用虚箭线连接逻辑关系
练习
按下列工作的逻辑关系，分别绘制双代号网络图
1、A、B均完成后进行C、D;C完成后进行E；D完成后进行F。
2、A、B均完成后进行C；B、D均完成后进行E；C、E完成后进行F
3、A、B、C均完成后进行D；B、C完成后进行E；D、E完成后进行F。
4、A完成后进行B、C、D;B、C、D完成后进行E；C、D完成后进行F。
无紧后工作的工作，其结束节点的位置号为网络图中各个工作的开始节点位置号的“最大值加1” 编制双代号网络图，并按逻辑关系作些调整，绘制正确的网络图
绘制步骤 根据已知的紧前工作确定出紧后工作。 确定出各工作的开始节点和结束节点位置号。 根据节点位置号和逻辑关系绘出网络图。
二、举例
解：列出关系表
B
A
5、双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。如图所示。
绘制网络图时，箭线不宜交叉；当交叉不可避免时，可用过桥法或指向法。如图所示。
当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对结点表示），如图所示。
练习：
2、已知各工作的逻辑关系见下表，绘制双代号网络图并对节点进行编号。
1、已知各工作的逻辑关系见下表，绘制双代号网络图并对节点进行编号。
工作
A
B
C
D
E
F
G
H
I
J
紧前工作
—
A
B
B
B
C、D
C、E
F、G
工程施工-双代号网络图
5.绘制网络图时，箭线不宜交叉；当交叉 不可避免时，可用过桥法或指向法。
×
√
√
过桥法
指向法
一、双代号网络图的绘制规则
×
6．双代号网络图中只有一个起始节点， 只有一个 终点节点。
一、双代号网络图的绘制规则
7.双代号网络图中，严禁在箭线上引入或引出箭线。
i
h
k
i
h
k
×
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
（10） A、B两项工作分三个施工段，流水 施工
A1
A2
A3
B1
B2
B3
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
（11） A(挖土)、B（垫层）、C（基础）、D （回填土）四项工作分三个施工段，流水施工
A1
A2
A3
B1
B2
B3
C1
C2
C3
如果不存在情况(1)、(2)、(3)，则将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚工作将紧前工作与本工作相连。
绘图方法和技巧
二、双代号网络图的绘制方法
二、双代号网络图的绘制方法
例题2：根据表中逻辑关系，绘制双代号网络图。
工作
A
B
C
D
E
F
G
H
I
紧前 工作
-
A
A
B
B、C
C
D、E
E、F
H、G
绘制草图。
检查逻辑关系是否正确，是否符合绘图 规则。
02
整理、完善网络图，使其条理清楚、层次 分明。
对节点进行编号。
04
收集整理有关资料。 绘制步骤
×
√
√
过桥法
指向法
一、双代号网络图的绘制规则
×
6．双代号网络图中只有一个起始节点， 只有一个 终点节点。
一、双代号网络图的绘制规则
7.双代号网络图中，严禁在箭线上引入或引出箭线。
i
h
k
i
h
k
×
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
（10） A、B两项工作分三个施工段，流水 施工
A1
A2
A3
B1
B2
B3
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
（11） A(挖土)、B（垫层）、C（基础）、D （回填土）四项工作分三个施工段，流水施工
A1
A2
A3
B1
B2
B3
C1
C2
C3
如果不存在情况(1)、(2)、(3)，则将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚工作将紧前工作与本工作相连。
绘图方法和技巧
二、双代号网络图的绘制方法
二、双代号网络图的绘制方法
例题2：根据表中逻辑关系，绘制双代号网络图。
工作
A
B
C
D
E
F
G
H
I
紧前 工作
-
A
A
B
B、C
C
D、E
E、F
H、G
绘制草图。
检查逻辑关系是否正确，是否符合绘图 规则。
02
整理、完善网络图，使其条理清楚、层次 分明。
对节点进行编号。
04
收集整理有关资料。 绘制步骤
双代号网络图的绘制方法
双代号网络图的绘制1．各种逻辑关系的正确表示方法各工作间的逻辑关系，既包括客观上的由工艺所决定的工作上的先后顺序关系，也包括施工组织所要求的工作之间相互制约、相互依赖的关系。
逻辑关系表达得是否正确，是网络图能否反映工程实际情况的关键，而且逻辑关系搞错，图中各项工作参数的计算以及关键线路和工程工期都将随之发生错误。
（1）工艺顺序所谓工艺顺序，就是工艺之间内在的先后顺序。
如某一现浇钢筋混凝土柱的施工，必须在绑扎完柱子钢筋和支完模板以后，才能浇筑混凝土。
（2）组织顺序所谓组织顺序，是网络计划人员在施工方案的基础上，根据工程对象所处的时间、空间以及资源供应等客观条件所确定的工作展开顺序。
如同一施工过程，有A，B，C三个施工段，是先施工A，还是先施工B或C，或是同时施工其中的两个或三个施工段；某些不存在工艺制约关系的施工过程，如屋面防水工程与门窗工程，二者之中先施工其中某项，还是同时进行，都要根据施工的具体条件(如工期要求、人力及材料等资源供应条件来确定。
在绘制网络图时，应特别注意虚箭线的使用。
在某些情况下，必须借助虚箭线才能正确表达工作之间的逻辑关系，如表12-l中的第10种和第12种情况。
表12-l给出了常见逻辑关系及其表示方法。
表12-1 双代号网络图中常见的逻辑关系及其表示方法均的紧后工作才开始，三个施分三，2．双代号网络图的绘制规则绘制双代号网络图，必须遵守一定的基本规则，才能明确地表达出工作的内容，准确地表达出工作间的逻辑关系，并且使所绘出的图易于识读和操作。
（1）不得有两个或两个以上的箭线从同一节点出发且同时指向同一节点表达工作之间平行的关系时，可以增加虚工作来表达它们之间的关系。
如图12-4必须改为图12-5才是正确的。
图12-4 错误示例（1）图12-5 图12-4的正确形式（2）一个网络计划只能有一个原始节点和一个结束节点如图12-6，节点①，②，③都表示计划的开始，⑿，⒀，⒁都表示计划的完成，这是错误的。
双代号网络图绘制
紧 BFF H I
后C
G
工D
作E
M M N J K L S P Q T R T U U --
NN
R
QK
S
19
流水施工网络图
例题2：绘制2道工序3段流水的流水施工网络图。
解：1.填写工作关系表 2.绘制双代号网络图。
工序 紧后工作 A1 A2、B1 A2 A3、B2
A3 B3
B1 B2
B2 B3
B3 —
序 工作名称 工作 工作 持续 ES EF LS LF TF FF
号
代号 关系 时间
13
2.双代号网络图的绘制方法： (1)前进法 根据“紧后工作关系表”，从网络图的始节
点 开始顺着箭线方向从左到右依次绘制紧后工 作，直至终节点。
14
例：
15
(2) 后进法 根据“紧前工作关系表”，从网络图的终节点
3
3. 参数 表示工作的资源信息：时间、劳动力、机械台
数、资金等。时间参数一般标注在箭线的正下方， 其他资源参数则标准在箭线的正上方，并用括号 括起来。
4
二.双代号网络图的识图 1.工作： ① 概念：工作—工序 ② 表示方法：箭线正上方 — 工作名称 箭线正下方 — 持续时间
i
工作名称 持续时间
4）作用：a、连接；b、断路
5）删除多余虚工作的情况：
原则：看删除前后工作关系是否变化，若不变，则删除；否则保留。
A、若虚箭线是进入一个节点的唯一箭线，则一般可将其删除；但当其是为了区分 两个节点间的两个同时开始同时结束的平行工作时，则不能删除。
B、当以节点有两条箭线进入，且均为虚箭线时，一般可删除其中一条虚箭线。但 应注意是否改变工作关系。
双代号网络图的绘制方法

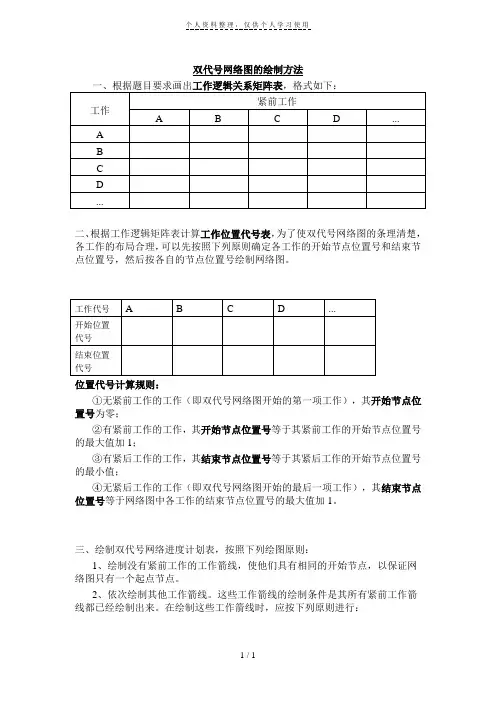

双代号网络图的绘制方法二、根据工作逻辑矩阵表计算工作位置代号表，为了使双代号网络图的条理清楚，各工作的布局合理，可以先按照下列原则确定各工作的开始节点位置号和结束节点位置号，然后按各自的节点位置号绘制网络图。
位置代号计算规则：①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零；②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1；③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值；④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1。
三、绘制双代号网络进度计划表，按照下列绘图原则：1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。
2、依次绘制其他工作箭线。
这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。
在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。
②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。
第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。
第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。
8.2_双代号网络图的绘制
工序 g h i j k l
紧前工序 c e,b,g f,h b,g c i,j
工序时间 10 10 20 15 30 10
a
d
2 4
f
8
i
h e b
3 7
1
6
j
9
g c
29
l
5
k
10
OR:SM
例：根据 作业明细 表绘制统 筹图： 4、
工序 a b c d e f
紧前工序 / / / a a d,e
管理运筹学--管理科学方法
李军
桂林电子科技大学商学院
第一节 双代号网络图的组成
三要素 一、工作 （工序、 活动）
三要素 二、节点 （结点，事 项）
三要素 三、线路 （路线， 通路）
2
OR:SM
一、工作（工序、活动）
概念 种类 表示
可以独立存在， 需要消耗一定时 间和资源，能够 定以名称的活动 ；或只表示某些 活动之间的相互 依赖、相互制约 的关系，而不需 要消耗时间和资 源的活动。
三、线路
• 1．概念： 指网络图中从起点节点开始，沿箭线方向连续通过 一系列箭线与节点，最后到达终点节点的一个通路。 • 2．线路时间：指线路所包含的各项工作持续时间的总和。
A 1 1 B 2 2 C 3 3 F 1 D 9 4 H 3 6 I 7
3 ．线路种类：①关键线路：在网络图中线路持续时间最长 的线路。②非关键线路：除关键线路之外的其余线路。
6 OR:SM
G 6 5
三、线路（续）
4．线路性质
⑴关键线路性质： ①关键 线 路 的 线 路 时 间 代表 整 个 网 络 计 划 的 计 划 总工 期 ； ② 关 键 线 路 上 的 工作 都 称 为关键工作； ③关键线路 没 有 时 间 储 备 ， 关键 工 作 也 没 有 时 间 储 备 ；④ 在 网 络 图 中 关 键 线 路 至少 有 一 条； ⑤当管理人员采取某 些 技 术 组 织 措 施 ，缩 短 关 键 工 作 的 持 续 时 间就 可 能 使 关 键 线 路 变 为 非关 键 线 路。 ⑵ 非 关 键 线 路 性 质： ① 非 关 键 线 路 的 线 路 时间 只 代 表 该 条 线 路 的 计 划工 期 ； ② 非 关 键 线 路 上 的工 作 ， 除 了 关 键 工 作 之 外， 都 称 为 非 关 键 工 作 ； ③非 关 键 线 路 有 时 间 储 备 ，非 关 键 工 作 也 有 时 间 储 备； ④ 在 网 络 图 中 ， 除 了 关键 线 路 之 外 ， 其 余 的 都 是非 关 键 线 路 ； ⑤ 当 管 理 人员 由 于 工 作 疏 忽 ， 拖 长 了某 些 非 关 键 工 作 ， 就 可 能使 非 关 键线路转变为关键线路。
双代号网络图
工作
紧前 工作
A1
—
A2 A1
A3 A2
B1 A1
B2
B3
C1 B1
C2
C3
A2B1 A3B2
B2C1 B3C2
FF i , j ES
jБайду номын сангаас,k
EF i , j
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算 3．关键线路和关键工作的确定 网络图中总时差TFi，j=0 的各个活动沿箭线方向所构成的线路，就 是关键线路。
关键工作——关键线路上的工作，即TFi，j=0 的工作。
例：根据下面工作明细表绘制双代号网络图。
LF i , j min{ LF
j ,k
D
j ,k
}
或
LF i , j min{ LS
j ,k
}
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算 令整个进度计划的开始时间为第0天，且节点编号有
0 h i j k
（1）最早开始时间ESi，j
（2）最早结束时间EFi，j （3）计算工期TC （4）最迟结束时间LFi，j （5）最迟开始时间LSi，j
（4）编号
（5）标注
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算
①最早开始时间ESi，j——活动（i，j）最早可能开始的时间；
②最早结束时间EFi，j——活动（i，j）最早可能结束的时间； ③最迟开始时间LSi，j——活动（i，j）最迟必须开始的时间； ④最迟结束时间LFi，j——活动（i，j）最迟必须结束的时间。 ⑤总时差TFi，j——活动（i，j）在不影响总工期的条件下可以延误的最 长时间； ⑥自由时差FFi，j——活动（i，j）在不影响紧后活动最早开始时间的条 件下，允许延误的最长时间。 图上作业法——直接在双代号网络图上计算其时间参数的方法。
紧前 工作
A1
—
A2 A1
A3 A2
B1 A1
B2
B3
C1 B1
C2
C3
A2B1 A3B2
B2C1 B3C2
FF i , j ES
jБайду номын сангаас,k
EF i , j
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算 3．关键线路和关键工作的确定 网络图中总时差TFi，j=0 的各个活动沿箭线方向所构成的线路，就 是关键线路。
关键工作——关键线路上的工作，即TFi，j=0 的工作。
例：根据下面工作明细表绘制双代号网络图。
LF i , j min{ LF
j ,k
D
j ,k
}
或
LF i , j min{ LS
j ,k
}
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算 令整个进度计划的开始时间为第0天，且节点编号有
0 h i j k
（1）最早开始时间ESi，j
（2）最早结束时间EFi，j （3）计算工期TC （4）最迟结束时间LFi，j （5）最迟开始时间LSi，j
（4）编号
（5）标注
（三）工程项目进度计划编制方法 1．网络图的绘制 2．时间参数计算
①最早开始时间ESi，j——活动（i，j）最早可能开始的时间；
②最早结束时间EFi，j——活动（i，j）最早可能结束的时间； ③最迟开始时间LSi，j——活动（i，j）最迟必须开始的时间； ④最迟结束时间LFi，j——活动（i，j）最迟必须结束的时间。 ⑤总时差TFi，j——活动（i，j）在不影响总工期的条件下可以延误的最 长时间； ⑥自由时差FFi，j——活动（i，j）在不影响紧后活动最早开始时间的条 件下，允许延误的最长时间。 图上作业法——直接在双代号网络图上计算其时间参数的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例：
例 根据以下逻辑关系表，分别绘制双代号网络图。
（1）
工作名称 A
B
CD E
F
紧前工作 -
-
-
A A、B A、B、C
（2）
工作名称 A
B
C
D
E
F
紧前工作 -
-
-
A
A、B B、C
（3）
工作名称 A
B
CD E
F
紧前工作 -
A
A B B、C D、E
（4）
工作 名称
A
B
C
D
E
F
G
H
紧前 工作
-
A
B
例4：根据表中逻辑关系，绘制双代号网络图。
工作 A B C D E F G H I
紧前 工作
-
A
A
B B、C C D、E E、F H、G
紧后 工作
B、C
D、E
E、F
G
G
H
I
I
-
工作 A B C D E F G H I
紧前 工作
-
A
A
B B、C C D、E E、F H、G
紧后 工作
B、C
D、E
E、F
（2）如果在其紧前工作中存在多项只作为本工 作紧前工作的工作，先将这些紧前工作的结束 节点合并，再从合并后的节点开始，画出本工 作;
例：某单层钢筋混凝土框架结构，分三段施工，有模 板、钢筋、混凝土三个施工过程，作业时间分别为2、 2、1天，试绘制双代号网络图.
解：1.确定逻辑关系并绘制逻辑关系表：
工模钢混模钢混模钢混 序 板1 筋1 凝1 板2 筋2 凝2 板3 筋3 凝3
紧
模钢模模钢模模钢
前
板1 筋1 板1 板2 筋2 板2 板3 筋3
工
钢混
钢混
序
筋1 凝1
筋2 凝2
2.绘制双代号网络图： 1） 根据逻辑关系初步绘制网络图
模1 模2 模3
筋1
筋2
筋3
砼1 砼2
砼3
2） 检查、调整、节点编号
当某项工作只有一项紧前工作时，该工作可以直接从其紧前工作的结束 节点连出。 有多项紧前工作时，可从其紧前工作的结束节点分别画虚工作并汇交到 一个新节点，从这个新节点把该工作连出。 在连接某工作时，若该工作的紧前工作没有全部给出，则该工作不应画 出。
2、去掉多余虚工作，并对网络图进行整理
3、检查、编号
A
D
B
E
C
A
B
D
C
E
11、有A、B两项工作，按三个施工段进行流水施工
A1
A2
A3
B1
B2
B3
（二）网络图绘制规则
1、在一个网络图中，只允许有一个起点和终点节点
3
7
1
2
4
5
8
6
2、在网络图中，不允许出现闭合回路
2
5
1
6
3
4
3、在一个网络图中，不允许出现相同编号的两 个节点代表 几个施工过程
A
B
G
G
H
I
I
-
B
A
1
2
C
D
G
3
7
E
5
6
I
9
10
F 4
H 8
例5：根据表中逻辑关系，绘制双代号网络图。
工作 A
B
C
D
E
G
H
紧前 工作
-
-
-
-
A、B B、C、D C、D
工作 A B C D
E
G
H
紧前 工作
-
-
-
- A、B B、C、D C、D
A
E 3
B 2
G
1
6
7
C
H
5
D 4
例6：根据表中逻辑关系，绘制双代号网络图。
模1
模2
1
2
筋1 4
模3 3
筋2 56 砼1
8
7 筋3
砼2
砼3
9
10
例3：已知某网络图各工作间逻辑关系如下，试绘制双代 号网络图
工作
A
B
C DE
F
紧前工作 —
A
BBB
DE
紧后工作 B
CDE G
F
FG
H
GH CE FG
H—
C 5G
1A 2 B 3 E 4
7 H8
D6F
说明：由B →CDE C →G D →F E →FG 故E放在C.D之间
4
1
4
3
暗桥法
3
断线法
绘制网络图时还应注意
（1）通常网络图的箭杆最好画成直线 （2）在网络图中，应尽量避免“反向箭杆” （3）在网络图中应力求减少不必要的虚箭杆
1
2
3
4
5
6
1Байду номын сангаас
2
3
4
5
6
（三）双代号网络图绘制步骤
1、绘制草图—顺推法：首先画出由原始节点引出的工作， 然后根据工作间的逻辑关系，确定每项工作的紧后工作。
工作 A
B
C
D
E
F
紧前 工作
-
A
A
A B、C、D D
工作 A
紧前 工作
-
B
C
D
E
F
A
A
A B、C、D D
B
E
5
A
C
1
2
4
6
D
F
3
例7：
例8：
例9：
根据下面的逻辑关系表，绘制双代号网络逻辑关系图。
工作名称
H
N
紧前工作
A、B
B、C
G C、D
B
B C、D C、E F、G
持续 时间
1
3
1
6
2
4
2
1
双代号网络图的绘制方法
（一）绘制步骤
1．收集整理有关资料。 2．绘制草图。
3．检查逻辑关系是否正确，是否符合绘图 规则。
4．整理、完善网络图，使其条理清楚、层次 分明。
5．对节点进行编号。
（二）绘图方法和技巧
1.绘制没有紧前工作的工作，使它们具有相 同的开始节点，即起始节点。
任务3.2 双代号网络计划
二、双代号网络图的绘制
（一）常见逻辑关系 1、A、B两项工作，依次进行施工
A
B
A
2、A、B、C三项工作，同时开始
B
C
A
3、A、B、C三项工作，同时结束
B
C
4、A、B、C三项工作，A完成后B、C才能开始
B A
C
5、有A、B、C三项工作，A、 B完成后C才开始。
6、有A、B、C、D四项工作， A、B完成后C、D开始
A C
B
A
C
B
D
7、有A、B、C、D四项工作， A完成后c开始，A、B完成 后D开始。
8、有A、B、C、D、E五项工 作，A、B完成后D开始，B、 C完成后E开始
A
C
A
D
B
B
D
C
E
9、有A、B、C、D、E五项 工作，A、B、C完成后D开 始，B、C完成后E开始
10、有A、B、C、D、E五 项工作，A、B、C完成后D 开始，C完成后E开始
2.绘制没有紧后工作的工作，使它们具有相 同的结束节点，即终点节点。
3.当所绘制的工作只有一个紧前工作时，将 该工作直接画在其紧前工作的结束节点之后。
（二）绘图方法和技巧
4．当所绘制的工作有多个紧前工作时，按 以下情况分别考虑：
（1）如果在其紧前工作中存在一项只作为本工 作紧前工作的工作，则将本工作直接画在该紧 前工作结束节点之后;
D
1
2
3
A 2
C
D B
1
4
5
A 2
B
D
1
4
5
C
3
C 3
4、在一个网络图中，不允许出现一个代号代表一个施工过程
A
1
2
D
3
A1
A2
1
2
4
D
3
5、在网络图中，不允许出现无指向箭头或双向箭头的箭杆。
3
1
2
4
5
6
6、在网络图中，应尽量减少交叉箭杆，当无法避免 时，应采用“暗桥”连接或“断线法”表示。
2
2
1
