压力管道规范-动力管道汽锤力荷载分析
检索号：32-JB-2008-01编号：32-JB-2008-01-06压力管道规范—动力管道汽锤力荷载的分析专题报告江苏省电力设计院工程咨询工咨甲21120070013工程勘察综合类甲级100001-kj工程设计甲级A1320159102011年11月南京压力管道规范—动力管道汽锤力荷载的分析专题报告批准：王志斌审核：吴斌校核：徐蕾编写：凌晓聪吴斌汽锤力荷载的分析1概述有流体流动的管道内，当处于下游的阀门快速关闭时，阀门前流体的压力会骤然升高，并以压力波的形式向上游传播，继而发生反射、叠加等复杂过程，管系内压力分布改变，在每段直管上都会产生不平衡力，对管系产生冲击，并有可能造成严重破坏，这种现象称为水（汽）锤现象。
在大容量高参数发电机组中，汽机跳闸时将快速关闭主汽阀及再热蒸汽阀，就会在主蒸汽管道及再热热段管道中产生汽锤现象。
与此相反，当处于上游的阀门快速关闭时，流体由于惯性继续流动，阀后流体压力骤减，并形成压力波以音速向下游传递，也会改变管系内的压力分布，在直管段上形成不平衡力，冲击管系。
这也是水（汽）锤现象。
火力发电厂中，汽机跳闸时，再热冷段管道中就会发生此现象。
汽锤力荷载属于冲击荷载，虽然其作用时间较短，但瞬时冲击力可能达到很大的数值，对管系可能造成比较严重的破坏，必须加以防范。
汽锤力的大小主要取决于蒸汽压力、流量及阀门关闭时间；汽锤力对管系破坏作用的程度主要取决于汽锤力的大小及管系的质量、刚度。
电厂内主汽、热段、冷段管道都需要考虑汽锤力的影响。
相对说来，主汽、热段管道蒸汽温度高，正常工作状态时应力水平已较高，快关影响直接（主汽门关闭后，压力衰减波是经过高压缸再传递到冷段管道），更需重点考虑。
进行汽锤力荷载分析，应得出动态下管系各处的应力水平、约束力的大小，满足应力合格、约束力合理的要求；同时给出阻尼器需要承担的冲击荷载及不影响静力状态时阻尼器应能满足的行程。
目前在600MW以上机组中，一般都考虑汽锤力荷载；而300MW及以下等级的机组则很少计算。
600MW以上机组一般为超临界以上参数，加上蒸汽流量又大，粗略估算，在主汽管道上其汽锤力荷载一般为300MW机组的3倍以上，而再热管道上也为2倍以上。
对于300MW以下等级机组，汽锤力荷载则更小。
汽锤力荷载分析可分为两步：(1)计算汽锤力荷载的大小；(2)计算管系对汽锤力荷载的响应。
分别采用专门的软件来进行数值计算是比较快捷而准确的。
在适用的动力计算软件出现之前，也曾有人采用较为简化的方法进行计算。
现在这种方法仍有一定的价值。
采用软件进行数值计算，计算者对于计算过程的干预较少；但某些边界条件和计算参数的设定，对计算结果有着很大的影响。
如果设定有误，会造成较大的偏差，导致计算结果的准确性反不及简化方法。
2 汽锤力荷载的计算－简化计算方法在文献6中，给出了汽锤力计算的简化公式。
文献1亦采用相近的方法来计算汽锤力荷载。
阀门关闭后，阀门前后形成的压力骤变，以压力波的形式在管系中传递。
管道两端的压差，既与压力波幅值的大小有关，也跟管段长度、压力波在管段上的相对位置有关。
(1) 压力波幅值的计算：s dP v v ρ=⋅⋅其中：dP －压力增量；v －流体速度；v s －音速；ρ －流体密度。
音速的计算如下：不考虑管道弹性时 s v =其中：k －流体的体积模量。
考虑管道弹性时 s v =其中： D o －管道外径；e －管道壁厚；E －管道弹性模量。
(2) 汽锤力的计算在长度为L 的直管段上，汽锤力的峰值F 如下：对刚性管道 224i D M L F dP A πλ= 对柔性管道 244i D M L F dP A πλ= 其中： M －最大的阀门流通面积关闭速率；A －阀门关闭的平均速率，即阀门流通面积除以阀门关闭时间； λ －压力波的波长，即音速乘以阀门关闭时间；D i －管道内径。
且应满足1M L A λ≤，否则上面F 的计算式中M L A λ以1取代。
3 汽锤力荷载的计算－使用流体计算软件汽锤力是一种动态力，在管道上各时、各地的力的大小及方向都各不相同。
采用手算，要想达到较高的精度，计算量是很大的。
目前已经有多种流体计算软件，可以很方便的求解汽锤力荷载，如PIPENET 、flowmaster 、AFT 等。
PIPENET 目前在国内电力行业应用较广，但flowmaster 、AFT 等在其他行业也有较多的应用。
AFT 在电力行业也已开始应用。
PIPENET 是英国SUNRISE 公司开发的流体计算软件，含几个模块，其中的TRANSIENT 模块可用来进行一维流体的暂态分析。
针对下图所示管道，动量方程为：14||sin02p u f u ugx t dαρ∂∂+++=∂∂连续性方程为：11A A uuA x A t xρρρρ∂∂∂++=∂∂∂其中：p －流体压力；u －流体速度；x －沿管长的坐标；t －时间；A －管道截面积；d －管道直径；ρ－流体密度；α－管道相对于水平面的倾斜角度；f －摩擦系数。
依据上述动量方程及连续性方程，采用数值计算方法求解各时、各处的流量、压力，就可进而得出管段上的不平衡力。
在文献2中，作者使用PIPENET软件进行汽锤力的计算，将其与简化计算结果进行比较，认为软件计算结果更为精确，并应用于实际的工程设计。
阀门的快关是汽锤力产生的原因，所以在进行流动计算时，对阀门关闭过程的描述应尽量准确。
阀门的Cv值显著影响到流量和阀门前后压差之间的对应关系，所以应根据阀门资料准确输入。
蒸汽的体积模量表征了蒸汽的可压缩性，影响到压力波的传播速度及压力波的峰值大小，也应准确输入。
管系在锅炉出口及汽机入口的边界条件如何确定亦值得考虑。
管系出、入口的边界条件不外乎压力或者流量。
在动态变化过程中，很显然各处压力、流量都不是恒定的。
为了较为合理的建立边界条件，可以在实际管系的前后适当延伸，然后建立恒定压力或流量的边界条件，减少边界条件建立的误差对计算结果的影响，文献3的计算中就是采用了此种方式。
PIPENET输出不平衡力时，可以选择输出所有力或者只输出动态力，一般应选择只输出动态力，因为在流体定常流动时，有时候也会在直管段上产生较大的不平衡力，但这种力不适宜作为动态荷载加载到管系进行分析。
这也是值得留意的一个地方。
4汽锤力荷载的动力特性汽锤力属于动态荷载。
动态荷载不同于静态荷载之处为：动态荷载的大小随时间变化很快，以至于在动态荷载加载时，管道系统来不及对当前的瞬时荷载作出完全的响应，系统所受力和力矩的总和不一定等于零，系统处于不平衡状态，产生运动，系统对荷载的响应（内力及约束力）可能比荷载本身大很多或者小很多。
动态荷载作用于管系最重要的一个特征是，系统对荷载的响应与荷载的大小、荷载延续的时间、荷载随时间的变化方式都有关系。
在动态加载过程中，动力荷载的能量有可能被耗散或者被积累，这是决定管系最大响应的关键。
动力荷载的能量被不断积累而产生破坏的典型现象是共振，如下图所示。
是否产生共振，其内在因素是系统的响应频率是否与所加荷载的波形频率接近。
如果在某时刻，受载系统中某点的运动方向与此时的荷载力的方向相同，则能量被积累；反之则耗散。
如果要持续积累，那么所加荷载与系统的响应要基本同步，也就是两者频率要接近。
管系所可能产生的响应频率是由自身决定的，是其固有频率的一个子集。
一般说来，容易被汽锤力激发的是低阶的频率。
共振是对管系危害最严重的振动现象，也是管道设计者非常值得留意的问题。
文献5对管系在动力荷载下的振动问题进行了探讨。
5汽锤力荷载的分析－简化计算方法求解管道系统对动态荷载的响应的方法，与静力分析的方法不同。
静力分析可以依据静力平衡以及变形协调关系来进行求解。
而动态荷载作用下，管系本身产生运动，需求解运动方程。
直接求解微分运动方程的计算量非常庞大，为此在动力分析软件被采用之前，简化的计算方法被采用。
文献1即采用简化方法进行了汽锤力动力分析。
管系对动态荷载的响应与管系对相同大小的静态荷载的响应之间的比值，称为动力荷载系数（DLF）。
针对一些简单类型的动态荷载，可从理论上得出DLF 的数值。
下图是几种脉冲荷载的DLF对应于t/T的曲线。
上图中，t是表征冲击荷载本身作用时间的一个量，而T则是系统响应的固有周期。
上述的曲线实际上反应了在脉冲荷载与系统响应不同的同步程度下，所能达到的响应幅度，反映了内在的振动规律。
对于汽锤力荷载来说，虽然实际的荷载很复杂，但可以合理简化为某种脉冲。
正因为如此，可以得出其DLF的数值，进行简化的计算。
先采用简化的流体计算方法，计算出各管段上最大汽锤力的大小、波形及发生的时间，接着将汽锤力乘以DLF max（这样的转化是偏保守的），转化为作用效果相当的静态力，然后根据作用时间将各管段上的汽锤力进行组合，设定若干偶然荷载工况，进行静力分析，即可得出各处的应力、约束力。
6汽锤力荷载的分析－使用动力分析软件进行计算在动力分析软件出现以后，使用它来进行汽锤力荷载的分析，比简化方法的计算结果更精确，并且在软件的帮助下，分析过程显得更简单。
目前采用较多的动力分析软件是CAESARII。
CAESARII是美国COADE公司开发的管道应力分析软件，可进行多种类型的管道动力分析。
采用CAESARII 进行汽锤荷载分析时，首先要进行管道的静力分析，然后导入汽锤力荷载，定义动态荷载工况，并与静力分析的工况相组合，进行应力校验，计算约束力大小、管系位移等。
CAESARII亦提供了输入PIPENET等流体软件的计算结果的接口。
管系的基本运动方程为：Mx t Cx t Kx t F t++="()'()()()其中：M －质量矩阵；x"(t) －加速度矢量；C －阻尼矩阵；x'(t) －速度矩阵；K －刚度矩阵；x(t) －位移矢量；F(t) －荷载矢量。
通过流体计算软件，可得出上面的F(t)。
M，C，K则是管系自身的特征量。
可以直接解此方程，得出x(t)，进而得出各处的内力、应力、约束力。
也可以先将F(t)进行频谱分析，即将它分解成若干简谐振动的组合，然后计算管系对每个振动分量的响应，最后将其重新合并，从而得到系统对整个激励的响应，此即响应谱分析的方法。
采用响应谱分析的方法可以简化计算过程。
用CAESARII进行汽锤力分析时，有几点值得注意。
CAESARII的动力分析必须建立在CAESARII的静力分析基础上。
首先要进行好管系静力分析，达到应力合格，支吊合理，端口推力在允许范围内。
目前在静力分析方面，由于种种原因，在一些地方，CAESARII还没有普遍应用。
CAESARII静力分析的结果和实际所使用的静力分析软件所得结果往往存在差异。
不同版本的CAESARII软件其静力分析的内在机理亦有些许差别。
《压力管道规范-工业管道-检验与试验》
1. 范围GB/T20801.5-2006 系“压力管道规范－工业管道”的第5 部分，规定了工业金属压力管道的检验、检查和试验的基本安全要求。
本部分未规定的其他检验、检查和试验要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2. 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T20801.1-2006 压力管道规范——工业管道第1部分总则GB/T20801.2-2006 压力管道规范——工业管道第2部分材料GB/T20801.3-2006 压力管道规范——工业管道第3部分设计与计算GB/T20801.4-2006 压力管道规范——工业管道第4部分制作与安装GB/T20801.6-2006 压力管道规范——工业管道第6部分安全防护JB 4730锅炉、压力容器及压力管道无损检测3. 术语和定义3.1 检验inspection检验是由业主或独立于管道建造以外的检验机构，证实产品或管道建造是否满足规范和工程设计要求的符合性评审工作。
本规范对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检验”。
3.2 检验人员inspection检验人员是业主或检验机构从事检验工作的专职人员。
检验人员有权进入任何正在进行管道组成件制造和管道制作、安装的场所，其中包括制造、制作、热处理、装配、安装、检查和试验的场所。
检验人员有权审查任何检查和和试验结果的记录，包括有关证书，并按照规范和工程规定进行评定。
3.3 检查examination检查是指制造厂、制作、施工、安装单位履行的质量控制职责。
应由检查人员按照规范和工程设计要求，对材料、组成件以及加工、制作、安装过程，进行全部必须的检查和试验，并作好相关记录，提出评价结果。
压力管道设计规范标准
压力管道设计规范上海化工设计院有限公司二OO五年三月目录1．管道设计技术规定SH/P20-2005 2．装置布置设计技术规定SH/P21-2005 3．管道布置设计技术规定SH/P22-2005 4．管道材料设计技术规定SH/P23-2005 5．保温、防腐及涂色设计技术规定SH/P24-2005 6．管道应力分析设计技术规定SH/P25-2005 7．管道支吊架设计技术规定SH/P26-2005管道设计技术规定SH/P20-2005上海化工设计院有限公司二OO五年三月管道设计技术规定1 总则1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。
1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。
2 设计2.1 概述为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。
2.2 设计条件和准则2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。
2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。
2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。
而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。
2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。
2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。
2.2.6 管道的腐蚀度，应按具体介质来确定。
通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。
2.3 管道尺寸确定2.3.1 管子的尺寸依据操作条件而确定。
必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外：（1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。
最新压力管道规范
2016压力管道学习压力管道定义：利用一定的压力用于输送气体或液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
1.压力条件：最高工作压力大于等于0.1MPa（表压）；2.尺寸条件：公称直径大于50mm的管道（公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外）。
3.介质条件（满足其中之一）：●气体介质；●液化气体介质；●蒸汽介质；●可燃易爆介质；●毒性介质；●腐蚀性介质；●最高工作温度高于等于标准沸点的液体（如，温度≥100℃的水）压力管道类别：1.GA类（长输管道）（所有电厂专业几乎没有）2.GB类（公用管道）GB1级城镇燃气管道GB2级城镇热力管道3.GC类（工业管道）（热机专业没有）GC1（1）级—毒性GC1（2）级—可燃性GC1（3）级—介质压力大于或等于10.0MPa；设计压力大于或者等于4.0MPa，且设计温度大于或者等于400℃的管道。
-----高压给水GC3级----输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa ，并且设计温度大于-20℃但是小于185℃的管道。
----压缩空气GC2级--—除GC3外，介质毒性、火灾危险性（可燃性）、设计压力和设计温度小于GC1级管道。
----凝结水4.GD类GD1类----设计压力大于等于6.3MPa，或者设计温度大于等于400℃的管道。
GD2类----设计压力小于6.3MPa，且设计温度小于400℃的管道。
压力管道设计与审批人员考试题电子版真题1
真题一选择题（共64道题，本题共48.0分。
下列各题选项中，每题的答案中有一个或几个正确，少选按比例得分，多选不得分。
）1.根据《中华人民共和国特种设备安全法》，特种设备发生特别重大事故后，（）A2.依据《中华人民共和国安全生产法》的规定，生产经营单位新建、改建、扩建工程项目的安全设施，必须与主体工程同时设计、同时施工、同时投入生产和使用（）。
C3.下列哪种管道定义为压力管道（）。
A4.根据《安全阀安全技术监察规程》（TSG ZF001）的规定，封闭安全阀阀座的密封面，对安全阀进口侧体腔进行耐压（液压强度）试验，最小试验压力为（）的1.5倍。
B5.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，管道垂直位移可以忽略不计或限制管道垂直位移不会对连接设备和管道产生有害荷载时，对于从下部支承的管线可采用刚性（）或横梁结构。
D6.现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定，阀门危险区域的划分中，位于通风良好而未封闭的区域内的截断阀和（）周围的区域可不分类。
C7.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，在管道支吊架设计时，应计入管道输送介质的重力，若管道输送介质较轻，则计入（）时的介质策略荷载。
BC8.指出下图的管架形式；D 管道支吊架9.指出下图的管架形式；C管道支吊架10.GB/T 8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》规定的（）级钢材表面锈蚀等级，是指：已发生锈蚀，并且氧化皮已开始剥落的钢材表面。
B11.按照现行国家标准《设备及管道绝热技术通则》（GB/T 4272）的规定，要求防潮层材料（），防水、防潮能力强。
A12.按照国家现行标准《承压设备无损检测》（NB/T 47013）的规定，除非另有规定，射线检测应在焊后进行。
对有延迟裂纹倾向的材料，至少应在焊接完成后（）进行射线检测。
火电厂汽水管道动态荷载
（ 水锤力 ： ２） （ 汽锤力。 ３）
３ 各种动态荷载计算的规范要求和基本理论
３１ 风 载 ． 原 ＧＢ ９规 范 …现 ＧＢ ０ ０ — ０ １ 中 的垂 直于 物 体 表 面 Ｊ （ ５０ ９ ２ ０ ） 上 的风 荷 载标 准值 计 算 方 法如 下 ： ∞ 戽 Ｄ 式 中 ， ∞ —— 风 荷 载 标 准值 ， ／ ； Ｎ ｍ
高层 物 体 ，其 基 本 风压 按 规定 的基 本 风 压 值 乘 以系 数 １１后采 ． 用 ， 于特 别 重 要 和 有 特 殊 要 求 的高 层 物 体 ， 基 本 风压 值 乘 对 其 以 系数 １２后 采 用 。 、
２ 可 分 为下 面 三 类 ：
Ｚ高 度 处 的风 振 或 阵 风 系 数 ； 风荷载体型系数 ；
风压高度变化系数 ； ∞ 一 基 本 风 压 值 ， ／ 。 Ｎ ｍ
— —
：
基本风压值 为以当地 比较空 旷平坦地面上 离地 １ ｍ 高处 ０ 统 计 所 得 到 ３ 年 一 遇 １ ｍｊ 均 最 大 风 速 ｔ 以Ｊ 标 准 ， ０ ０ ｎ平 ， 为 按 ｔ － ２１ ０ 定 的风 压 值 。 本 风压 不得 小于 ０２ ｋ ／ 。 Ｏ Ｖ￣６ ０确 ｏ 基 ．５ Ｎｍ 对于
Ａ厂 ＿垂 直 于 风 的承 受面 积 ， 。 ＿ ｍ
２１ 随机荷载 ．
在 任 意 给定 的时 间段 内 ， 类荷 载 随 时间 的变 化 （ 小 和 方 此 大
向） 不 可预 料 的 ， 是 只具 备 统 计 学 规 律 。 有 随 机 特 性 的 主要 荷 具 载 类型 有 ： （ 风荷载 ： １）
Ａ ＭＥＢ １１ 动力管道 》 Ｓ ３ 、《 中未提及风荷 载计算 方法 ， 但 美国土木工程 师协会 Ａ ＣＥ７ 《 Ｓ 大厦 及其他 建筑设 计最 小负 载 》３ｂ １ 的风荷载计算公式如下 ， １ ｑ 可用于 管道 受风力作 用时的荷

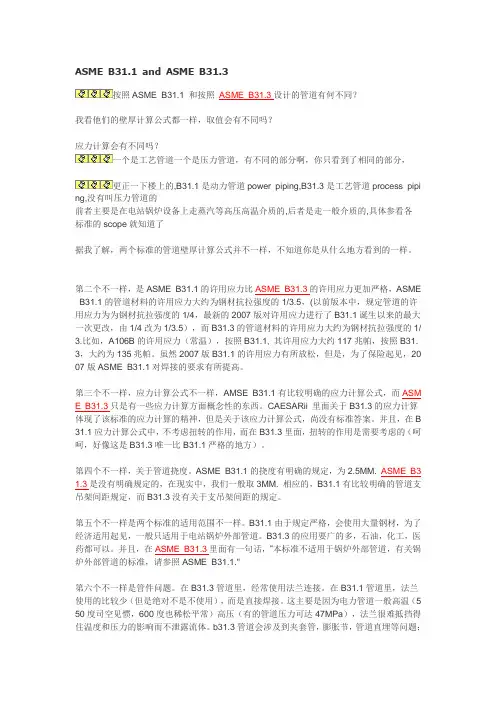

ASME B31.1 and ASME B31.3的区别
