矢量控制原理是模仿直流电动机的控制原理
详解永磁同步电机矢量控制

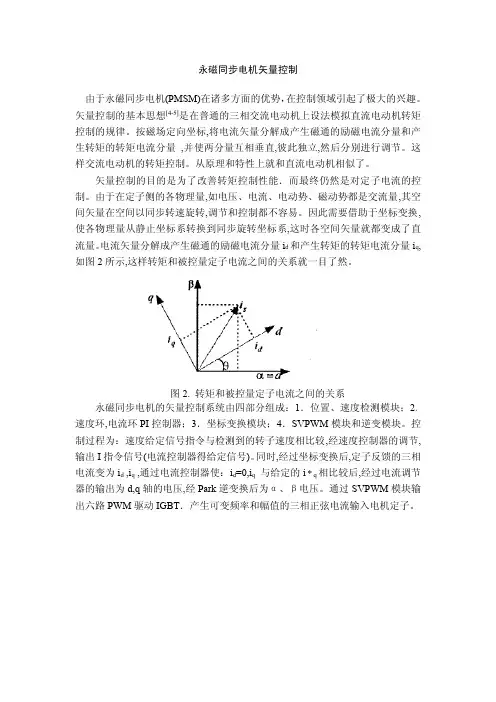

永磁同步电机矢量控制
由于永磁同步电机(PMSM)在诸多方面的优势，在控制领域引起了极大的兴趣。
矢量控制的基本思想[4-5]是在普通的三相交流电动机上设法模拟直流电动机转矩控制的规律。
按磁场定向坐标,将电流矢量分解成产生磁通的励磁电流分量和产生转矩的转矩电流分量,并使两分量互相垂直,彼此独立,然后分别进行调节。
这样交流电动机的转矩控制。
从原理和特性上就和直流电动机相似了。
矢量控制的目的是为了改善转矩控制性能．而最终仍然是对定子电流的控制。
由于在定子侧的各物理量,如电压、电流、电动势、磁动势都是交流量,其空间矢量在空间以同步转速旋转,调节和控制都不容易。
因此需要借助于坐标变换,使各物理量从静止坐标系转换到同步旋转坐标系,这时各空间矢量就都变成了直流量。
电流矢量分解成产生磁通的励磁电流分量i d和产生转矩的转矩电流分量i q,如图2所示,这样转矩和被控量定子电流之间的关系就一目了然。
图2.转矩和被控量定子电流之间的关系
永磁同步电机的矢量控制系统由四部分组成：1．位置、速度检测模块；2．速度环,电流环PI控制器；3．坐标变换模块；4．SVPWM模块和逆变模块。
控制过程为：速度给定信号指令与检测到的转子速度相比较,经速度控制器的调节,输出I指令信号(电流控制器得给定信号)。
同时,经过坐标变换后,定子反馈的三相电流变为i d,i q,通过电流控制器使：i d=0,i q与给定的i∗q相比较后,经过电流调节器的输出为d,q轴的电压,经Park逆变换后为α、β电压。
通过SVPWM模块输出六路PWM驱动IGBT．产生可变频率和幅值的三相正弦电流输入电机定子。
异步电机矢量控制可以转子磁链定向
在M-T坐标系上，磁链方程为
Ψms=Lsims+Lmimr Ψts=Lsits+Lmitr Ψmr=Lmims+Lrimr=Ψr Ψtr=Lmits+Lritr=0
（3） （4）
对于笼型转子异步电动机，其转子短路，端
对于矢量控制来说,i*ds类似于直流电动机的励磁 电流If，i*qs类似于直流电动机的电枢电流Ia。相 应地,我们希望类似地写出异步电动机的转矩表
达式为
Te CT r iqs
(1)
Te CT' idsiqs
(2)
式中 Ψr:正弦分布转子磁链空间矢量的峰值。
Ia
解耦
If
Ψa
Ia
Te CT f a CT' I f Ia If
正比关系,如果Ψr保持不变的话。
2.2 转子磁链模型
为了实现转子磁链定向矢量控制，关键是获
得实际转子磁链Ψr的幅值和相位角，坐标变换 需要磁链相位角（φ），转矩计算、转差计算等
需要磁链的幅值。但是转子磁链是电机内部的物 理量，直接测量在技术上困难很多。
在磁链计算模型中，根据所用实测信号的不 同，可以分为电压模型和电流模型两种。
2) 计算转子磁链的电流模型 根据磁链与电流的关系，由电流推算磁链，
称其为电流模型。
电流模型需要实测的电流与转速信号，优 点是：无论转速高低都能适用；但缺点是 都受电动机参数变化的影响。除了转子电 阻受温度和频率的影响有较大的变化外，
磁路的饱和程度也将影响电感Lm、Lr和Ls，
这些影响最终将导致计算出的转子磁链的 幅值和相位角偏离正确值，使磁场定向不 准，使磁链闭环控制性能降低。

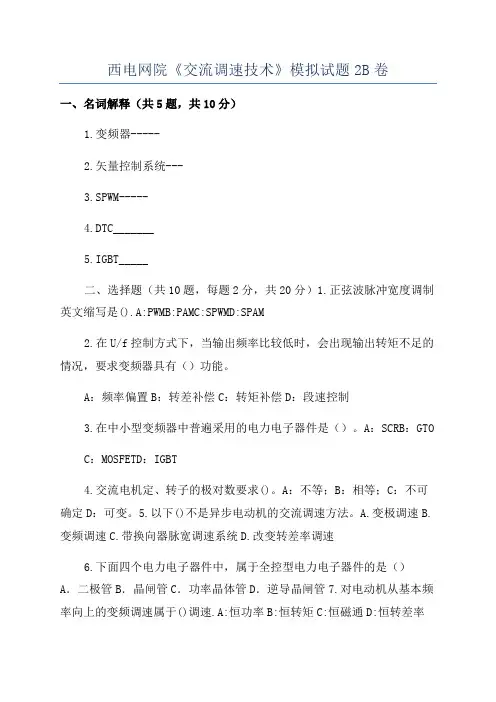

西电网院《交流调速技术》模拟试题2B卷
西电网院《交流调速技术》模拟试题2B卷一、名词解释（共5题，共10分）1.变频器-----2.矢量控制系统---3.SPWM-----4.DTC_______5.IGBT_____二、选择题（共10题，每题2分，共20分）1.正弦波脉冲宽度调制英文缩写是().A:PWMB:PAMC:SPWMD:SPAM2.在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能。
A：频率偏置B：转差补偿C：转矩补偿D：段速控制3.在中小型变频器中普遍采用的电力电子器件是（）。
A：SCRB：GTOC：MOSFETD：IGBT4.交流电机定、转子的极对数要求()。
A：不等；B：相等；C：不可确定D：可变。
5.以下()不是异步电动机的交流调速方法。
A.变极调速B.变频调速C.带换向器脉宽调速系统D.改变转差率调速6.下面四个电力电子器件中，属于全控型电力电子器件的是（）A．二极管B．晶闸管C．功率晶体管D．逆导晶闸管7.对电动机从基本频率向上的变频调速属于()调速.A:恒功率B:恒转矩C:恒磁通D:恒转差率8.普通三相异步电动机需要宽范围调速，较理想的方法是（)A．调压调速B．变频调速C．转子串电阻调速D．变极调速5.有源逆变指的是（）A.把交流电变为可调的直流电送到负载B.把交流电变为固定的直流电送到负载。
C.把直流电变为频率可调的交流电送到交流电网。
D.把直流电变为同频率的交流电送到交流电网10.在晶闸管触发电路中，改变()的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A.同步电压B.控制电压，C.脉冲变压器变比D.导通角三、填空题（共10空，每空2分，共20分）1.无整流子电动机的调速原理中，开环同步电动机变频调速易发生，改进为方案。
2.交流电机调速技术发展迅速，继技术后，又出现了，解耦控制等方法。
3.对于异步电机的变压变频调速，必须具备能够同时控制电压和的交流电源，而电网提供的是恒压恒频的电源，因此应该配置，又称VVVF（VariableVoltageVariableFrequency）装置。
感应电动机转差型矢量控制系统的设计
感应电动机转差型矢量控制系统的设计1 引言感应电动机具有结构简单、坚固耐用、转速高、容量大、运行可靠等优点。
但是，由于感应电动机是一个高阶、非线性、强耦合的多变量系统，磁通和转矩耦合在一起，不能像直流电动机那样，磁通和转矩可以分别控制。
所以，一直到20世纪80年代都没有获得高性能的感应电动机调速系统。
近年来，随着电力电子技术、现代控制理论等相关技术的发展，使得感应电动机在可调传动中获得了越来越广泛的应用。
矢量控制策略的提出，更是实现了磁通和转矩的解耦控制，其控制效果可媲美直流电动机。
本文在分析感应电动机矢量控制原理的基础上，基于matlab/simulink建立了感应电动机转差型矢量控制系统仿真模型，仿真结果证明了该模型的合理性。
并在此基础上进行系统的软、硬件设计，通过实验验证控制策略的正确性。
2 矢量控制的基本原理长期以来，直流电动机具有很好的运行特性和控制特性，通过调节励磁电流和电枢电流可以很容易的实现对转矩的控制。
因为它的转矩在主磁极励磁磁通保持恒定的情况下与电枢电流成线性关系，所以通过电枢电流环作用就可以快速而准确地实现转矩控制，不仅使系统具有良好稳态性能，又具有良好的动态性能。
但是，由于换向器和电刷的原因，直流电动机有它固有的缺点，如制造复杂，成本高，需要定期维修，运行速度受到限制，难以在有防腐防暴特殊要求的场合下应用等等。
矢量控制的设计思想是模拟直流电动机的控制特点进行交流电动机控制。
基于交流电动机动态模型，通过矢量坐标变换和转子磁链定向，得到等效直流电动机的数学模型，使交流电动机的动态模型简化，并实现磁链和转矩的解耦。
然后按照直流电动机模型设计控制系统，可以实现优良的静、动态性能。
转子磁链ψr仅由定子电流励磁电流ism产生，与定子电流转矩分量ist无关，而电磁转矩te正比于转子磁链和定子电流转矩分量的乘积，这充分说明了感应电动机矢量控制系统按转子磁链定向可以实现磁通和转矩的完全解耦。

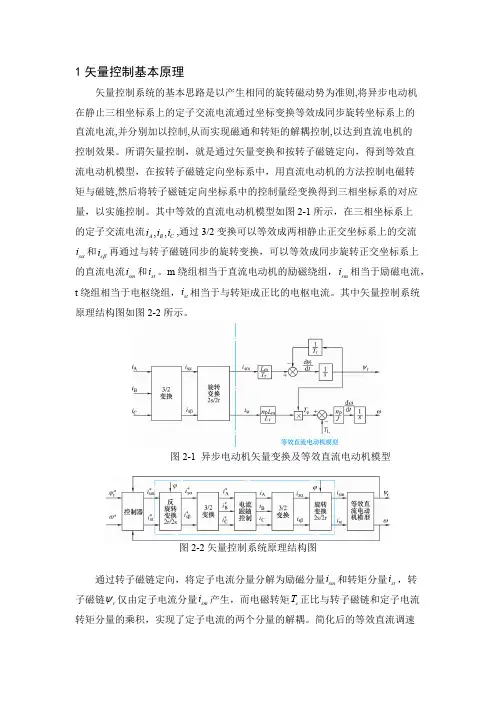

1矢量控制基本原理
1矢量控制基本原理
矢量控制系统的基本思路是以产生相同的旋转磁动势为准则,将异步电动机在静止三相坐标系上的定子交流电流通过坐标变换等效成同步旋转坐标系上的直流电流,并分别加以控制,从而实现磁通和转矩的解耦控制,以达到直流电机的控制效果。
所谓矢量控制，就是通过矢量变换和按转子磁链定向，得到等效直流电动机模型，在按转子磁链定向坐标系中，用直流电动机的方法控制电磁转矩与磁链,然后将转子磁链定向坐标系中的控制量经变换得到三相坐标系的对应量，以实施控制。
其中等效的直流电动机模型如图2-1所示，在三相坐标系上的定子交流电流,通过3/2变换可以等效成两相静止正交坐标系上的交流,,A B C i i i 和再通过与转子磁链同步的旋转变换，可以等效成同步旋转正交坐标系上s i αs i β的直流电流和。
m 绕组相当于直流电动机的励磁绕组，相当于励磁电流，sm i st i sm i t 绕组相当于电枢绕组，相当于与转矩成正比的电枢电流。
其中矢量控制系统st i 原理结构图如图2-2所示。
图2-1 异步电动机矢量变换及等效直流电动机模型
图2-2矢量控制系统原理结构图
通过转子磁链定向，将定子电流分量分解为励磁分量和转矩分量，转sm i st i 子磁链仅由定子电流分量产生，而电磁转矩正比与转子磁链和定子电流r ψsm i e T 转矩分量的乘积，实现了定子电流的两个分量的解耦。
简化后的等效直流调速
系统如图2-3所示。
图4-2 带转矩内环和磁链闭环矢量控制系统的电气原理图
MATLAB 系统仿真系统设计
powergui A B
C +-
A
B C。

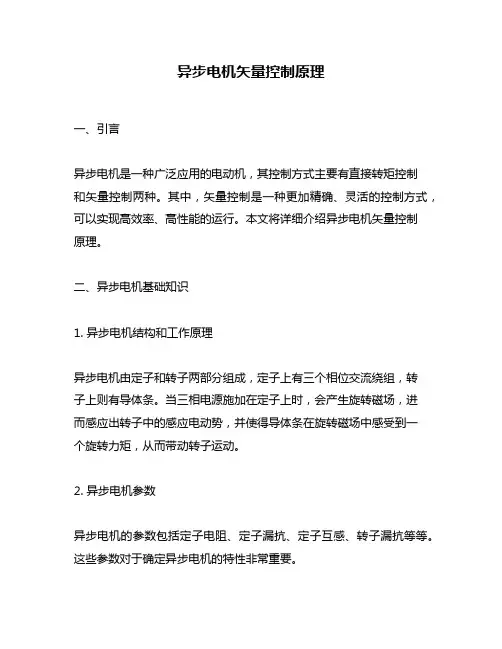

异步电机矢量控制原理
异步电机矢量控制原理一、引言异步电机是一种广泛应用的电动机，其控制方式主要有直接转矩控制和矢量控制两种。
其中，矢量控制是一种更加精确、灵活的控制方式，可以实现高效率、高性能的运行。
本文将详细介绍异步电机矢量控制原理。
二、异步电机基础知识1. 异步电机结构和工作原理异步电机由定子和转子两部分组成，定子上有三个相位交流绕组，转子上则有导体条。
当三相电源施加在定子上时，会产生旋转磁场，进而感应出转子中的感应电动势，并使得导体条在旋转磁场中感受到一个旋转力矩，从而带动转子运动。
2. 异步电机参数异步电机的参数包括定子电阻、定子漏抗、定子互感、转子漏抗等等。
这些参数对于确定异步电机的特性非常重要。
3. 感应电动势和反电动势当三相交流电源施加在定子上时，会产生一个旋转磁场，并且这个旋转磁场的频率与供电频率相同。
这个旋转磁场会感应出转子中的感应电动势，从而产生一个旋转力矩。
同时，由于异步电机的运动，转子中也会产生一个反电动势，其大小与运动速度成正比。
三、矢量控制基础知识1. 矢量控制简介矢量控制是一种通过模拟直流电机的方式来控制交流电机的方法。
它可以实现非常精确的控制，并且可以根据需要调整转速和转矩。
2. 矢量控制原理在矢量控制中，将交流电机看作一个带有两个分量（即直流分量和交流分量）的向量。
通过对这两个分量进行分别控制，就可以实现对交流电机的精确控制。
四、异步电机矢量控制原理1. 矢量控制与异步电机结合在异步电机中使用矢量控制时，需要将交流电源输入到变频器中，并将其输出到异步电机上。
变频器会将交流信号转换为直流信号，并将其分解为两个分量：一个用于产生旋转磁场（即定子磁通），另一个用于产生反向转矩（即转子电流）。
2. 矢量控制中的定子电流和磁通在矢量控制中，定子电流和磁通是非常重要的参数。
定子电流决定了旋转磁场的大小，而磁通则决定了旋转磁场的方向。
因此，在进行异步电机矢量控制时，需要对定子电流和磁通进行精确控制。
矢量控制技术的原理和方法
矢量控制技术的原理和方法矢量控制技术是一种重要的控制方法，广泛应用于工程、自动化、电子等领域。
本文将介绍矢量控制技术的原理和方法，包括矢量控制的基本概念、矢量控制的原理和实现方法等。
一、矢量控制的基本概念矢量控制是一种基于矢量分析的控制方法，它通过对矢量参数的控制实现对系统的控制。
矢量控制可以综合考虑系统的多个参数，并通过对参数的优化控制来实现系统的稳定性和优化性能。
二、矢量控制的原理矢量控制的原理是将系统的输入和输出表示为矢量形式，通过对输入和输出之间的关系进行矢量分析，建立控制模型，并通过对模型中的矢量参数进行控制来实现对系统的控制。
矢量控制的原理主要基于以下几个基本概念：1. 矢量变换：通过对输入和输出信号进行矢量变换，将其表示为矢量形式。
常用的矢量变换方法有坐标变换、矩阵变换等。
2. 矢量分析：通过对输入和输出之间的关系进行矢量分析，建立系统的数学模型。
矢量分析可以将系统的复杂关系简化为矢量之间的相互作用。
3. 矢量控制器：根据系统的模型和控制要求，设计合适的矢量控制器。
矢量控制器可以对系统的输入矢量进行优化控制，以达到系统的稳定性和性能要求。
三、矢量控制的方法矢量控制的方法主要包括直接矢量控制和间接矢量控制两种。
1. 直接矢量控制：直接矢量控制是指将系统的输入矢量直接控制到期望值，并通过对输出矢量的反馈控制来校正误差。
直接矢量控制简单直观，但对信号的响应要求较高，容易受到系统参数波动的影响。
2. 间接矢量控制：间接矢量控制是通过对系统的输入和输出进行变换，将系统的输入控制为期望矢量，通过调整系统的参数来实现对输出的控制。
间接矢量控制相对复杂，但对系统的鲁棒性和稳定性较强。
根据系统的特点和要求，可以选择合适的矢量控制方法。
一般来说，对于要求较高的系统，可以采用间接矢量控制方法，以提高系统的稳定性和控制性能。
四、矢量控制技术的应用矢量控制技术在工程、自动化、电子等领域有广泛的应用。
例如，在电机控制中，可以采用矢量控制技术实现电机的精确控制；在工业自动化中，可以采用矢量控制技术实现系统的优化控制；在电子通信中，可以采用矢量控制技术实现信号的高效传输等。
自动控制系统第六章 习题解答
第六、七、八章 习题解答(参考)6-1 简述恒压频比控制方式.解答:根据变压器公式Sg 1s N m 444==s V E .f N k Φ,在忽略定子阻抗压降的前提下,电机的相电压与定子频率和磁通的乘积成正比.控制电压与定子频率之比例恒定不变,就可保证磁通不变.基速以下,保持磁通为额定值不变,可以充分地利用电机的最大转矩.而磁通过大,会使电机磁路饱和,励磁电流过大,铁损增大,铁心过热甚至烧毁电机.恒压频比控制包括三段:低频段:(0-5Hz)电压补偿.中频段(5-50Hz)恒压频比;基频以上(50-75)恒定电压控制.由于恒压频比控制方式依据的是电路的稳态方程,所以动态性能不理想.即给定信号如转速即定子频率必须由给定积分器施加.也就是转差频率不能太大,否则,电机会出现停转的现象.由于系统本身没有自动限制起制动电流的作用，因此，频定设定信号必须通过给定积分算法产生平缓升速或降速信号，升速和降速的积分时间可以根据负载需要由操作人员分别选择。
6-2 简述异步电动机下面四种不同的电压-频率协调控制时的机械特性并进行比较: 1 恒压恒频正弦波供电时异步电动机的机械特性;2 基频以下电压-频率协调控制时异步电动机的机械特性3 基频以上恒压变频时异步电动机的机械特性解 实际应用中,不仅要求调节转速,还要求调速系统具有优良的机械特性. 1 正弦波供电恒压恒频2'lr ls 2122'r s 'r 121s p e )()(3L L s R sR R s U n T +++⎪⎪⎭⎫ ⎝⎛=ωωω异步电动机的机械特性分为两段, 即在最大转差率时对应最大的转矩.S 很小时, s R s U n T ∝⎪⎪⎭⎫ ⎝⎛≈'r 121s p e 3ωω.大于最大转差率时,电机存在负阻性,易于产生不稳定.S 接近1时, s L L R s R U n T 1])([32'lrls 212s 'r 121s p e ∝++⎪⎪⎭⎫ ⎝⎛≈ωωωeT emax n n n n 0n 0n 0n而在小于最大转差率时,电机存在正阻性,机械特性如同直流电动机,易于稳定运行. 而最大转矩与电压成正比2 恒压频比基频以下时,机械特性同正弦波恒压恒频供电时的机械特性相似.机械特性曲线基本平行.但最大转矩随转差角频率的降低而减小,即低速时最大转矩减小.因此低频即低速时,电机带载能力减弱.初始起动转矩很小,须适当抬高电压,增大转矩.3 基频以上恒压变频时,将迫使磁通随频率上升而减弱.相当于直流电动机弱磁升速.能保持电磁功率基本不变,为恒功率控制.最大转矩与频率成反比,即随着转速的上升,最大转矩减小. 6-3 如何区别交-直-交变压变频器是电压源变频器还是电流源变频器?它们在性能上有什么差异?解答:电压源型变频器和电流源型变频器的区别在于缓冲单元.如果直流电源串入电抗器进入逆变器,则因电抗器具有维持动态电流不变的性质,称为电流源型.如果直流电源并联电容器进入逆变器,则电容器具有维持动态电压不变的性质,称电压源型.电源源型变频器只有在交流电压峰值才能电容充电,而在低于电容电压时,电流为零,会在电网上产生谐波,为抑制谐波,常在电网和变频器之间加一个进线电抗器.由于电容量很大,合闸时会产生很大的充电电流,因此,为限制充电电流,常采用限流电阻和延时开关组成的预充电电路对电容进行充电.二极管整流不能再生制动.制动时,整流桥和逆变器都处于整流状态,电机机进入发电状态,都向电容充电,会引起泵升电压,此时,可检测电压值,当其上升到一定值时,控制开通功率管接通制动电阻,就可旅行能耗制动.电流源型过去曾用得较多.但现已很少应用.大多采用电压源型.而电压源型PWM 控制逆变器时,由于电压变化率大,会影响电机绕组的绝缘甚至导致轴损坏.6-5 采用二极管不控整流器和功率开关器件脉宽调制(PWM)逆变器组成的交直交变频器有什么优点?电压源型变频器的优点:1）只有逆变单元可控，通过它同时调节电压和频率，结构简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
zhong19462008-10-28 01:01 来自“百度贴吧>变频器吧” 内容：
矢量控制的基本思想是：
仿照直流电动机的调速特点，使异步电动机的转速也能通过控制两个互相垂直的直流磁场来进行调节。
1`对给定信号的处理，将频率给定信号分解成空中旋转的两个互相垂直的直流磁场信号，分别称为磁场分量和转矩分量：以模拟直流电动机的主磁场和电枢磁场。
2`进行等效变换，通过一系列的等效变换，将互相垂直的直流旋转磁场信号等效地变换成三相旋转磁场的控制信号，用来控制逆变桥的工作。
当频率给定信号改变时，仿照直流电动机的情形，使直流磁场中的励磁场不变，只调节电枢磁场的情形，从而获得和直流电动机相仿的调速特性。
转速反馈的作用，是使电动机的转速严格地和给定转速保持一致，因此，电动机的机械特性是很硬的，并有很高的动态响应能力
zczc7772008-10-28 15:18
带编码器矢量控制无速度传感器矢量控制
矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。
具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的
电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
基于转差频率控制的矢量控制方式同样是在进行U / f ＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。
基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。
早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。
实现精确的磁场定向矢量控制需要在。
