无砟轨道施工技术交底
2024年无砟轨道安全技术交底
2024年无砟轨道安全技术交底无砟轨道是一种相对较新的铁路轨道技术，它与传统的有砟轨道相比，具有更好的安全性能和更低的维护成本。
2024年，无砟轨道已经得到了广泛的应用，成为了铁路建设的主要选择。
在这篇文章中，我将向您介绍一些2024年无砟轨道的安全技术。
1. 轨道设计和材料选择：无砟轨道的安全性始于轨道的设计和材料的选择。
在2024年的无砟轨道建设中，采用了先进的轨道设计方法和优质的轨道材料，以确保轨道的结构稳定性和耐久性。
同时，还使用了合适的轨道几何形状和轨道横断面，以提供良好的行车性能和舒适的乘车体验。
2. 装置和安装技术：在无砟轨道的安装过程中，采用了一系列先进的装置和安装技术来确保轨道的精确安装和稳定性。
2024年的无砟轨道建设中，可能使用了机械化或自动化的装置和设备，以提高安装效率和准确性。
同时，还可能采用了先进的测量技术和控制系统，用于监测和调整轨道的几何形状和位置。
3. 结构监测和维护：无砟轨道的安全性与结构监测和维护密切相关。
在2024年的无砟轨道建设中，可能使用了各种传感器和监测系统，用于实时监测轨道的变形、应力和温度等参数。
通过对这些数据的分析和处理，可以及时发现轨道的异常情况，并采取相应的维护措施。
此外，还可能采用机器学习和人工智能等技术，对轨道结构和维护进行预测和优化。
4. 轨道安全管理系统：为了确保无砟轨道的安全运营，2024年的无砟轨道建设可能配备了完善的轨道安全管理系统。
这个系统可能包括轨道安全规章制度、安全培训和教育、紧急事故响应和应急预案等方面的内容。
通过这个安全管理系统，可以提高轨道运营人员和乘客的安全意识，并及时应对各种突发情况和安全问题。
5. 预防和应对自然灾害：无砟轨道的安全性也需要考虑自然灾害的影响。
在2024年的无砟轨道建设中，可能采取各种措施来预防和应对自然灾害。
例如，可能在轨道周围设置防洪设施，采用防震和抗风设计，以减少自然灾害对轨道的影响。
同时，还可能建立健全的应急预案，以提高灾害发生时的应对能力和紧急救援能力。
无砟轨道施工技术交底(首件)
无砟轨道施工技术交底(首件)一、前言无砟轨道是一种先进的轨道建设技术，具有环保、舒适、安全和稳固等优势，被广泛应用于高速铁路和城市轨道交通。
无砟轨道施工是一个复杂的工程，需要施工人员具有全面的知识和技能，才能确保施工质量和工期。
本文旨在对无砟轨道施工技术进行交底，让施工人员掌握技术规范和操作流程，确保施工质量和安全有序进行。
二、施工前准备2.1 施工方案编制制定施工方案是无砟轨道施工的第一步，要根据工程设计文件和实际情况，细致分析工程难点和瓶颈，综合考虑人力、材料、机械、安全等因素，确定合理的施工方案。
2.2 施工机械检修施工机械是无砟轨道施工的重要设备，必须严格按照维修保养计划进行检修维护，确保施工机械的运行正常和安全可靠。
2.3 施工材料准备无砟轨道施工材料包括轨枕、钢轨、垫板、聚氨酯弹性层等，要选择质量可靠的材料，并按照要求存放和保护。
2.4 施工现场布置施工现场布置要合理布置施工道路、材料临时堆放区和工人宿舍等设施，确保施工现场整洁有序，减少安全隐患。
三、施工操作流程3.1 基础处理无砟轨道基础处理是确保无砟轨道施工质量的关键步骤，必须按照设计文件规定的要求进行处理，如回填原状土、挖沟、敷设排水管等，确保施工基础坚固稳定。
3.2 轨枕安装轨枕是无砟轨道的支承构件，要求安装牢固、水平、垂直，并确保轨枕间距、长度符合设计要求。
3.3 弹性层铺设弹性层是无砟轨道的重要部件，要求材料质量可靠、铺设平整、不得有损伤和波浪现象。
3.4 钢轨安装钢轨是无砟轨道的主体部件，要求安装位置准确、轨面水平、长度符合设计要求，并对轨蹄、滑撑、轨道接头等进行相应调整。
3.5 垫板安装垫板是无砟轨道的辅助部件，要求铺设平整、不得有裂缝、变形和错位现象，确保列车过车时平稳、无噪音。
四、安全注意事项无砟轨道施工是一项高风险的工程，必须严格遵守安全操作规程，确保施工期间的人员安全和环境安全。
4.1 严格防火！无砟轨道施工现场严禁烟火、明火，施工材料和机械要放置牢固、就近存放，并做好防火措施。
无砟轨道安全技术交底
无砟轨道安全技术交底无砟轨道是一种新型的铁路轨道结构，相比传统的有砟轨道具有许多优势，例如减震降噪、减轻维护成本、提高列车稳定性等等。
然而，无砟轨道对于安全方面的要求也更高，因此需要进行相关的技术交底。
下面将介绍无砟轨道安全技术的内容，并详细阐述其关键要点。
一、无砟轨道的定义和分类无砟轨道是指在铺设轨道时不使用石子、混凝土等材料作为垫层的轨道结构。
根据铺设方式的不同，无砟轨道可以分为浇筑式无砟轨道和铺装式无砟轨道。
前者是通过在基础上浇筑混凝土块，再在其上安装轨道；后者是通过直接在基础上安装轨道。
二、无砟轨道的安全要求无砟轨道的安全要求相对较高，主要包括以下几个方面：1. 路基基础的稳定性无砟轨道要求路基基础具有较好的稳定性，能够承受列车行驶时产生的荷载，不发生沉陷和塌陷等现象。
2. 轨道的几何参数无砟轨道的几何参数需要满足相关标准要求，例如轨距、轨高、轨面垂直度等，以确保列车的行驶平稳，避免产生异常振动和滑移。
3. 轨道固定系统的可靠性无砟轨道的轨道固定系统包括钢轨、密封垫圈、弹性垫板等，这些部件需要具有良好的可靠性，能够有效固定轨道，防止松动和位移。
4. 过道和站台的安全性无砟轨道上的过道和站台需要具备良好的安全性，如防滑设计、防止乘客倒地等，以保证乘客的乘坐安全和舒适度。
三、无砟轨道的安全控制措施为了确保无砟轨道的安全性，需要采取一系列的安全控制措施，主要包括以下几个方面：1. 路基基础处理在施工前，需要对路基基础进行处理，确保其稳定性和承载能力，可以采用加固地基、填充松弛层等方式。
2. 几何参数控制在铺轨过程中，需要对轨距、轨高、轨面垂直度等参数进行严格控制，以确保轨道的几何形状符合标准要求。
3. 轨道固定系统检查定期对轨道固定系统进行检查，如钢轨螺栓的紧固力、垫圈和垫板的完整性等，遇到松动或破损的情况及时修补或更换。
4. 过道和站台设计在无砟轨道的过道和站台设计上，应考虑人员流动性和安全性，设置防滑设施和防护栏杆等，避免乘客发生意外。

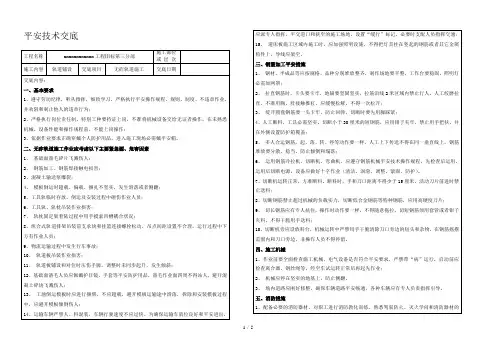

无砟轨道施工安全技术交底
7、 轨枕固定架着陆过程中用手摸索凹槽耦合状况；
8、组合式轨道排架吊装前支承块和挂篮连接螺栓松动，吊点间距设置不合理，运行过程中下方有作业人员；
9、物流运输过程中发生行车事故；
10、 轨道板吊装作业损害；
11、 轨道板铺设和对位时压伤手脚，调整时未同步起升，发生倾斜；
12、基础面凿毛人员应佩戴护目镜，手套等平安防护用品，凿毛作业面四周不得站人，避开混凝土碎块飞溅伤人；
②钻孔时，应留意避开混凝土中的钢筋；
③电钻和电锤为40%断续工作制，不得长时间连续运用；
④作业孔径在25mm以上时，应有稳固的作业平台，四周应设置栏杆。
11、 运用瓷片切割机时应符合下列要求：
①作业时，应防止杂物，泥土混入电动机内，并应随时视察机壳温度，当机壳温度过高及产生碳刷火花时，应立刻停机进行检查处理；
5、 作业前的检查应符合下列要求：
①外壳、手柄不出现裂缝、破损；
②电缆软线及插头等完好无损，开关动作正常，爱惜接零连接正确，坚实牢靠；
③各部防护罩齐全坚实，电气爱惜装置牢靠；
6、机具启动后，应空载运转，检查并确认机具联动灵敏无阻，作业时，加力应平稳，不得用力过猛；
7、严禁超载运用。作业中应留意音响及温升，发觉异样应立刻停机检查。在作业时间过长，机具温升超过60℃时，应停机，自然冷却后再进行作业；
13、 工地倒运模板时应进行捆绑，不应超载，避开模板运输途中滑落，拆除和安装模板过程中，应避开模板倾倒伤人；
14、运输车辆严禁人、料混装，车辆行驶速度不应过快。为确保运输车就位良好和平安进出，应派专人指挥，平交道口和狭窄的施工场地，设置“缓行”标记，必要时支配人员指挥交通；
15、 道床板施工区域内施工时，应加强照明设施，不得把灯具挂在竖起的钢筋或者其它金属构件上，导线应架空。
无砟轨道安全技术交底培训模板
一、培训目的为确保无砟轨道施工过程中安全生产，提高作业人员的安全意识和操作技能，特制定本安全技术交底培训。
二、培训对象参与无砟轨道施工的所有人员，包括施工管理人员、技术人员、操作人员等。
三、培训时间[具体日期]四、培训地点[具体地点]五、培训内容1. 无砟轨道施工概述- 无砟轨道的概念及特点- 无砟轨道在我国的应用情况- 无砟轨道施工的优势与挑战2. 无砟轨道施工安全注意事项- 施工现场安全规则- 个人防护用品的使用- 施工过程中的安全操作规程3. 无砟轨道施工关键技术- 无砟轨道结构组成及特点- 轨道板安装技术- 弹性缓冲垫层施工- 自密实混凝土施工4. 常见事故案例分析- 分析无砟轨道施工过程中可能发生的各类事故- 事故原因分析及预防措施5. 应急预案及现场处置- 针对无砟轨道施工过程中可能发生的各类事故，制定相应的应急预案 - 现场处置措施及救援流程六、培训流程1. 导入- 介绍培训目的、对象、时间、地点2. 理论培训- 按照培训内容进行讲解，结合实际案例进行分析3. 实操演练- 组织学员进行无砟轨道施工关键技术的实操演练4. 提问与解答- 学员提问，讲师进行解答5. 总结与考核- 对培训内容进行总结，进行考核评估七、培训要求1. 参训人员必须认真参加培训，不得迟到、早退。
2. 参训人员应做好笔记，记录培训要点。
3. 培训结束后，参加考核，考核合格者方可上岗。
八、培训资料1. 无砟轨道施工安全技术交底培训课件2. 无砟轨道施工安全技术交底手册3. 无砟轨道施工安全技术交底考核试卷九、培训效果评估1. 考核合格率2. 学员对培训内容的满意度3. 学员在实际工作中应用培训知识的情况十、附则1. 本培训模板仅供参考，具体培训内容可根据实际情况进行调整。
2. 培训结束后，对培训效果进行评估，持续改进培训质量。
请注意，以上模板仅供参考，具体培训内容应根据实际情况进行调整，以确保培训的针对性和实用性。
无砟轨道安全技术交底培训模板
为确保无砟轨道施工安全，提高施工人员的安全意识和操作技能，特进行无砟轨道安全技术交底培训。
二、培训对象所有参与无砟轨道施工的施工人员、管理人员及技术人员。
三、培训内容1. 无砟轨道概述- 无砟轨道的定义及特点- 无砟轨道的适用范围和优势2. 施工准备- 施工现场布置及安全防护措施- 施工材料、设备检查及验收3. 施工工艺及安全操作规程- 钢轨、扣件、轨枕等材料安装及注意事项- 道床板、隔离层、底座板等结构施工及安全要求- 轨道板铺设及精调方法- 自密实混凝土施工及养护4. 安全防护措施- 高处作业安全防护- 电气设备安全操作- 施工现场消防及应急救援5. 事故案例分析- 无砟轨道施工常见事故案例分析- 事故原因分析及预防措施1. 讲解无砟轨道施工安全技术- 邀请相关技术人员进行讲解，详细阐述无砟轨道施工的安全技术要点。
2. 现场观摩- 组织学员到施工现场观摩，实地了解无砟轨道施工过程及安全防护措施。
3. 案例分析讨论- 通过分析无砟轨道施工事故案例，提高学员的安全意识。
4. 考试考核- 对学员进行安全技术知识考试，检验培训效果。
五、培训要求1. 学员应认真听讲，做好笔记，确保掌握无砟轨道施工安全技术。
2. 学员应严格遵守施工现场各项安全规定，确保自身及他人安全。
3. 学员应积极参加培训活动，提出问题，共同提高。
六、培训总结1. 对培训效果进行评估，总结培训过程中的优点和不足。
2. 针对不足之处，提出改进措施，不断提高无砟轨道施工安全技术培训质量。
七、附件1. 无砟轨道施工安全技术培训讲义2. 无砟轨道施工安全技术考试试卷3. 无砟轨道施工安全技术培训记录表八、培训时间根据实际情况安排，一般为2天。
九、培训地点施工现场或培训基地十、培训组织由施工单位负责组织，邀请相关技术人员进行授课。
十一、培训考核培训结束后，对学员进行考核，合格者颁发培训合格证书。
无砟轨道安全技术交底
无砟轨道安全技术交底无砟轨道，又称为无砟道床，是一种在铁路线路中使用的新型轨道结构。
与传统的有砟轨道相比，无砟轨道具有更好的抗振性能、减少噪音、提高乘坐舒适度等优势。
为了确保无砟轨道的安全运营，特别是在高速铁路和运输量大的线路上，需要采取一系列的安全技术措施。
首先，无砟轨道的施工过程中，需要确保施工质量和施工工艺的合理性。
施工质量直接关系到轨道的稳定性和安全性。
需要保证轨道床的平整度、纵向坡度和横向坡度的设计要求。
在道床的选择上，需要考虑材料的强度、韧性和耐久性，以及防水、防腐等性能。
施工过程中需要合理安排材料和设备的运输，减少对道床的压实和损坏。
其次，无砟轨道的维护管理至关重要。
维护管理工作包括日常巡检、定期检查和修复。
日常巡检主要包括对轨道床及其附属设施的巡视、检测。
检查内容包括轨道床的平整度，交叉渡线的情况，道床结构及疏水设施的破损、松动、位移等情况。
定期检查一般由专业人员进行，一般按照一定的时间间隔进行，以防止瑕疵和缺陷的累积，及时发现和修复。
修复工作包括道床的升级、技术设施的维护、疏通和更换。
再次，无砟轨道的相关设备和系统也要具备一定的安全保障措施。
对于高速铁路和运输量大的线路来说，无砟轨道的安全设备和系统更为复杂。
主要包括轨道灯光、轨道信号灯、轨道通信设备、轨道信号设备、列车运行控制系统等。
这些设备和系统需要具备高可靠性和高鲁棒性，能够适应各种恶劣的环境条件下的运行。
同时还需要具备自动诊断和错误修复等功能，以提高设备的可靠性和安全性。
最后，无砟轨道的使用者也需要具备相关的安全知识和技能。
无砟轨道的安全与乘客和工作人员的行为和操作密切相关。
乘客需要了解无砟轨道的特点和运行规则，遵守乘车秩序，不乱扔垃圾、乱涂乱写，不随意攀爬和翻越轨道，不携带危险品上车等。
工作人员需要具备相关的技能和证书，熟悉无砟轨道的运行规程和操作规范，能够及时处理突发事件和故障，确保轨道的安全运行。
综上所述，无砟轨道的安全技术交底需要从施工过程、维护管理、设备系统和使用者等方面进行全面考虑。
无砟轨道施工技术交底
3.3.1道床工作面清理、施工放线：道床板下部无浮渣、灰尘及杂物；中线偏差不超过2 mm；模板内边线偏差±2 mm，由施工队领班员目测检查。
3.3.2道床板纵向钢筋安装：底层纵向钢筋设计数量均匀散布钢筋；吊卸过程中防止钢筋变形；维持物流道路的通畅，满足重型货物的运输要求，由施工队领班员目测检查。
本工序作业主要内容包括：①钢筋绑扎；②接地焊接；③钢筋绝缘及接地检测。
6.1钢筋绑扎
轨排粗调完毕后，即可按照设计要求进行道床板钢筋的绑扎作业。对纵向钢筋与横向钢筋及轨枕桁架上层钢筋交叉处以及上层纵向钢筋搭接范围的搭接点按设计要求设置绝缘卡，用尼龙自锁带绑扎。
下层钢筋一般先按照设计要求位置将钢筋大致摆放到位，然后先在纵向钢筋交叉点处位置安装上绝缘卡，等整根钢筋绝缘卡安装完毕后，将钢筋抬起并通过绝缘卡卡在轨枕桁架钢筋上，然后再在桁架钢筋交叉点处安装绝缘卡，单根绝缘卡安装完毕后，按照设计要求位置将横向钢筋与纵向钢筋连接。
桥梁地段间隔设计有凸台，在每个凸台左、右两侧，各预置1块不低于凸台设计高度（约15×15 cm）的纵向方垫木，保证双块式轨枕两端均匀受力，桁架钢筋不弯曲变形；以方便轨枕平顺及工具轨的安装，在轨排粗调完毕螺杆调节器支撑起来后，即可将方木撤出。如在超高大的地段要根据超高高度适当的在轨枕下面再加枕木。
3.1 设备配置
下层钢筋安装完毕后，用尼龙自锁带将钢筋交叉点处进行绑扎。道床板上层纵向钢筋和横向钢筋安装和绑扎工序同下层钢筋；绑扎过程中不得扰动粗调过的轨排；路基地段，纵向钢筋的搭接长度不得小于700 mm，采用绝缘卡和尼龙自锁带绑扎固定。道床板内上层钢筋混凝土保护层最小厚度40mm，下层钢筋混凝土保护层最小厚度35mmmm，允许偏差±5 mm。
4.3.3两工具轨之间轨缝应控制在10 mm之内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无砟轨道施工技术交底 The pony was revised in January 2021
武广客运专线XXTJIV标施工技术交底书
施工单位：一总队桥二队编号： 000
抹面及清洗
表层混凝土振捣完成后，及时修整、抹平混凝土裸露面。
混凝土入模后半小时内用木抹完成粗平，1小时后再用钢抹抹平。
为防止混凝土表面失水产生细小裂纹，在混凝土入模3到4小时后进行二次抹面压光，抹面时严禁洒水润面，并防止过度操作影响表层混凝土的质量。
抹面过程中要注意加强对托盘下方、轨枕四周等部位的施工。
抹面完成后，及时清刷钢轨、轨枕和扣件，防止污染。
10、施工缝的处理
如出现机械故障等原因浇筑过程中断，应根据设计要求，在最后的两根轨枕中间设置施工缝。
施工缝的设置采用金属网，以使施工缝表面粗糙，确保新老混凝土之间有足够的粘结力。
如中断时间超过24h，应另外增设4排共16根销钉加强。
钻孔时控制好销钉孔的垂直度及孔径，在
超高段，销钉孔同样要垂直于支承层。
用高压
风将孔内灰尘及钻渣吹净，填充植筋胶，将销
钉植入孔内。
埋设好的销钉在12小时内不得
碰撞。
销钉示意图
11混凝土养护
混凝土浇筑后4 h(混凝土必须初凝且有一定强度)，螺杆放松1/4圈，螺杆调节器的放松须始终沿逆时针，禁止顺时针旋转螺杆。
；
混凝土浇筑后4 h(混凝土初凝后)，提松横向模板和施工缝模板，松开全部扣件，释放轨道在施工过程中由温度和徐变引起的变形。
操作时注意不要扰动轨排。
混凝土表面必须密实，平整，颜色均匀，不得有露筋，蜂窝，孔洞，疏松，麻面和
编制：复核：
交底人：接收人：。
