电能表知识
图3-11 感应式电能表的结构示意图1-电流元件； 2-电压元件； 3-铝制圆盘 4-转轴； 5-永久磁信； 6-蜗轮蜗杆传动机构电能表知识电能的生产和使用是通过发电、供电等几个主要环节完成的。
为了计量电能在生产、传输和使用各个环节中的数量，装设了大量的电能计量装置，用于计量发电量、厂用电量、供电量、损耗电量、销售电量等等。
这些电量是计收电费、搞好经济的依据；是进行生产调度、指挥生产的依据；是制定国民经济发展计划和安排人民生活的依据。
有人把电能计量装置比作电力工业销售产品的一杆秤，这杆秤准确与否，不仅关系到电力部门的经济利益，同时也直接关系到每个电力用户的经济利益。
专门用来测量电能累积值的仪表称作电能表，又叫电度表。
根据测量原理不同分为机电式和电子式。
3.1 常用感应式电能表的基本结构和工作原理3.1.1感应式电能表结构感应式电能表的总类、型号尽管很多，但它们的基本结构都是相似的，即都是由测量机构（驱动元件、转动元件、制动元件、轴承、计量器）、补偿调整装置和辅助部件（外壳、基架、端钮盒、铭牌）所组成。
一、测量机构测量机构是电能表实现电能测量的的核心部分。
右图为感应式单相电能表测量机构简图。
1、 驱动元件驱动元件有电压元件和电流元件组成，其作用是将交变的电压和电流转变为穿过转盘的交变磁通，与其在圆盘内产生的感应电流相互作用，进而产生驱动力矩，使转盘转动。
（1） 电压元件：电压元件由电压铁芯、电压线圈和回磁级组成。
（2） 电流元件：电流元件有电流铁芯、电流线圈组成。
电压铁芯和电流铁芯都是由0.35~0.5mm 厚的硅钢片叠成的，电流铁芯成“U ”型。
电压线圈导线较细（漆包线），匝数较多，与负载并联；电流线圈导线较粗，匝数较少，与负载串联，且它是分为匝数相等的两部分，分别绕在“U ”形铁芯的两柱上，其绕向相反。
驱动元件的布置形式可分为辐射式和切线式两种，目前多采用切线式，因其结构简单、体积较小，便于 和大批量制造，并且具有较好的技术性能。
2、 转动元件转动元件由圆盘和转轴组成。
圆盘用纯铝板制成，直径为80~100mm ，厚度约0.8~1.2mm ，导电率大，质量轻，有一定的机械强度。
圆盘固定在转轴上，转轴上套有蜗杆以便和传动的齿轮啮合。
图3-12 字轮式计量器结构A-蜗轮；G-蜗杆；B 、D-主动轮；C 、E-从动轮1~4-横轴；5-进位轮；6-长齿；7-短齿；8-稍齿9-槽齿；10-转轴转动元件的作用是：在驱动元件建立的交变磁场的作用下，在圆盘上产生感应电流，进而驱动力矩使圆盘转动，并把转动的圈数传递给计度器。
3、 制动元件制动元件有永久磁铁及其调整装置组成，永久磁铁是用具有较高娇顽力和剩磁感应强度的材料制成。
如铝镍合金或铝镍钴合金等压铸而成。
制动元件的作用是产生与驱动力矩方向相反的制动力矩，以便使圆盘的转动速度与被测电路的功率成正比。
4、 轴承电能表轴承也是主要元件，下轴承位于转轴下端，支撑转轴转盘全部重量，减少转动时的摩擦；上轴承位于转轴上端，起导向作用。
下轴承质量的好坏对电能表的准确度和使用寿命有很大影响。
5、 计量器计量器是电能表的电量指示部分，也称计算机构，它通过轴上的窝杆带动一系列变速齿轮传动进位累计转盘的转数，显示被测电能的计量。
计量器的形式有字轮式、字盘式和指针式几种。
较常见的为字轮式 二、补偿调整装置 补偿调整装置是改善电能表的工作特性和满足准确度要求不可缺少的组成部分。
每只单相电能表都装有满载、轻载、相位角调整装置和防潜动装置，某些电能表还装了过载和温度补偿装置。
三相表还应该装设平衡调整装置。
三、辅助部件1、外壳外壳由底座和表盖组合而成。
外科一般用金属材料制作，也可用塑料绝缘材料制作，表盖用玻璃、胶木或塑料压制而成。
底座用来组装测量机构，而表盖起封闭和保护作用。
2、基架基架用来支撑和固定测量机构，应有足够的机械强度，它对电能表的技术特性有一定影响。
3、端钮盒端钮盒用来连接电能表的电流、电压线圈和被测电路，其中的铜质端钮表面应有良好的镀层，整个端钮盒应有足够的机械强度和良好的电气绝缘。
4、铭牌铭牌上应标柱电能表的型号、额定电压（Un ）、标定电流（Ib ）、频率、相数、准确度等级、电能表常数等主要技术性能，还要标明厂家、编号、出厂年月等。
3.1.2感应式电能表工作原理感应式电能表是靠电磁感应来产生转动力矩的，它的电路和磁路如图3-31所示。
电能表工作时，电压线圈的电流i u所产生的磁通分为两部分：一部分是穿过铝盘并由回磁板（图中未画出）构成回路的工作磁通Φu；另一部分是不穿过铝盘而由左右铁轭构成回路的非工作磁通Φ’u，两次穿过铝盘，并通过电流元件铁芯构成回路。
图3-31 感应式电能表（a）铁芯的结构；（b）电流和磁通1-电流元件铁芯； 2-电压元件铁芯； 3-铝盘； 4-回磁路由于电压线圈和电流线圈产生的交变磁通Φu和Φi，在不同位置穿过铝盘，并在铝盘的不同位置感应出电流（涡流），此涡流与磁场相互作用便产生推动铝盘转动的力矩。
可以证明，铝盘转矩与负载有功功率成正比，即Mp = C1P = C1UIcos式中，C1为比例常数3.2 电子式电能表的工作与基本结构近年来，进入我国电力系统的电子式电能表逐年增多，并广泛应用在电能计量和计费工作中。
电子式电能表有较好的线性度和稳定度，具有功耗小，电压和频率的响应速度快，测量精度高等诸多优点。
3.2.1电子式电能表原理电子式电能表是怎样来计量电能的呢？电子式电能表是在数字功率表的基础上发展起来的，采用乘法器实现对电功率的测量，其工作原理框图如图3-21所示。
被测量的高电压u、大电流i经电压变换器和电流变换器转换后送至乘法器M，乘法器M完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U，然后再利用电压／频率转换器，U被转换成相应的脉冲频率f，将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。
图3-21 电子式电能表工作原理框图3.2.2、输入变换电路电子式电能计量仪表中必须有电压和电流输入电路。
输入电路的作用，一方面是将被测信号按一定的比例转换成低电压、小电流输入到乘法器中；另一方面是使乘法器和电网隔离，减小干扰。
（一）电流输入变换电路要测量几安培乃至几十安培的交流电流，必须要将其转变为等效的小信号交流电压（或电流），否则无法测量。
直接接入式电子式电能表一般采用锰铜分流片；经互感器接入式电子式电能表内部一般采用二次侧互感器级联，以达到前级互感器二次侧不带强电的要求。
1．锰铜片分流器以锰铜片作为分流电阻R S，当大电流i（t）流过时会产生相应的成正比的微弱电压U i（t），其数学表达式为U i（t）＝i（t）R该小信号U i（t）送入乘法器，作为测量流过电能表的电流i（t）。
其原理图如3-22所示。
锰铜分流器和普通电流互感器相比，具有线性好和温度系数小等优点。
锰铜分流器A选用F2锰铜片，厚度2mm，取样电阻Rs选175μΩ，则当基本电流为5A时，1、2之间的取样信号U i＝0.875mV。
图3-22 锰铜分流器测量电器原理图2．电流互感器采用普通互感器（电磁式）的最大优点是电能表内主回路与二次回路、电压和电流回路可以隔离分开，实现供电主回路电流互感器二次侧不带强电，并可提高电子式电能表的抗干扰能力。
其原理框图如图3-23所示。
（α） （b ）图3-23 电流互感器电气原理图（α）穿线式；（b ）接入式i （t ）＝K I i T （t ）式中 i （t ）——流过电能表主回路的电流；i T （t ）——流过电流互感器二次侧的电流；K I ——电流互感器的变比。
L I L T R K t i R t i t u ⨯==)()()(式中 u （t ）——送往电能计量装置的电流等效电压；R L ——负载电阻。
（二）电压输入变换电路和被测电流一样，上百伏（100V 或220V ）的被测电压也必须经分压器或电压互感器转变为等效的小电压信号，方可送入乘法器。
电子式电能表内使用的分压器一般为电阻网络或电压互感器。
1．电阻网络采用电阻网络的最大优点是线性好、成本低，缺点是不能实现电气隔离。
实用中，一般采用多级（如3级）分压，以便提高耐压和方便补偿与调试。
典型接线如图3-24所示。
图3-24 典型电阻网络线路图2．电压互感器采用互感器的最大优点是可实现一次侧和二次侧的电气隔离，并可提高电能表的抗干扰能力，缺点是成本高。
其电路图如图3-25所示。
u （t ）＝K U u U （t ）式中 u （t ）——被测电压；u U （t ）——送给乘法器的等效电压。
图3-25 电压互感器电路图二、乘法器电路模拟乘法器是一种完成两个互不相关的模拟信号（如输入电能表内连续变化的电压和电流）进行相乘作用的电子电路，通常具有两个输入端和一个输出端，是一个三端网络，如图3-26所示。
理想的乘法器的输出特性方程式可表示为U0（t）＝KU X（t）U Y（t），式中K——是乘法器的增益。
图3-26 乘法器表示方式从乘法的代数概念出发，乘法器具有四个工作区域，由它的两个输入电压极性来确定。
根据两个输入电压的不同极性，乘积输出的极性有四种组合，可以用图3-27平面中的四个象限来具体说明。
凡是能够适应两个输入电压极性的四种组合的乘法器，称为四象限乘法器。
若一个输入端能够适应正、负两极性电压，而另一个输入端只能适应单一极性电压的乘法器，则称为二象限乘法器。
若乘法器在两个输入端分别限定为某一种极性的电压能正常工作，它就是单象限乘法器。
图3-27 模拟乘法器的工作象限图实现两个输入模拟量相乘的方法有多种多样。
乘法器是电子式电能表的核心部分，并非每一种乘法器电路都能适用电子式电能表，下面介绍电子式电能表中常用的乘法器。
（一）时分割乘法器时分割模拟乘法器的工作过程实质上是一个对被测对象进行调宽调幅的工作过程。
它在提供的节拍信号的周期T里，对被测电压信号u x作脉冲调宽式处理，调制出一正负宽度T1、T2之差（时间量）与u x成正比的不等宽方波脉冲，即T2－T1＝K1u x；再以此脉冲宽度控制与u x同频的被测电压信号u y的正负极性持续时间，进行调幅处理，使u＝K2u y；最后将调宽调幅波经滤波器输出，输出电压U0为每个周期T内电压u的平均值，它反映了u x、u y两同频电压乘积的平均值，实现了两信号的相乘，输出的调宽调幅方波如图3-28所示。
图3-28 调宽调幅波示意图也有的时分割乘法器对电流信号i x、i y进行调宽调幅处理，输出的直流电流信号I0表示电流i x、i y乘积的平均值。
前者称为电压平衡型时分割乘法器，后者称为电流平衡型时分割乘法器。
采用三角波作为节拍信号的电压型时分割乘法器的电路原理如图3-18所示。
6.1电能表

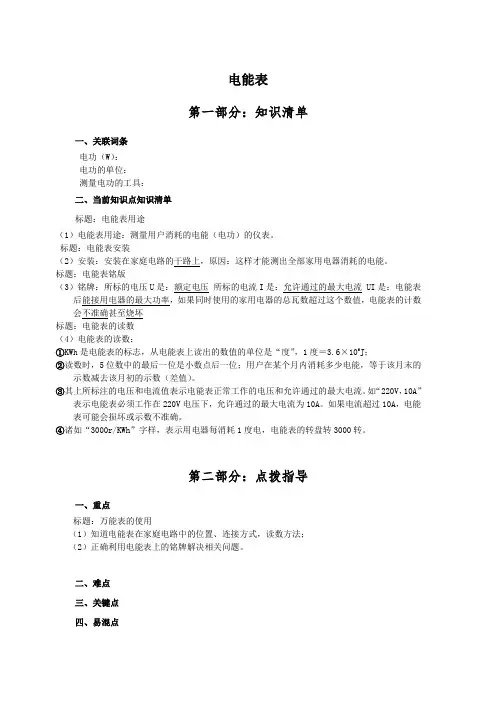

电能表第一部分：知识清单一、关联词条电功（W）：电功的单位：测量电功的工具：二、当前知识点知识清单标题：电能表用途（1）电能表用途：测量用户消耗的电能（电功）的仪表。
标题：电能表安装（2）安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
标题：电能表铭版（3）铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏标题：电能表的读数（4）电能表的读数：①KWh是电能表的标志，从电能表上读出的数值的单位是“度”，1度＝3.6×106J；②读数时，5位数中的最后一位是小数点后一位；用户在某个月内消耗多少电能，等于该月末的示数减去该月初的示数（差值）。
③其上所标注的电压和电流值表示电能表正常工作的电压和允许通过的最大电流。
如“220V，10A”表示电能表必须工作在220V电压下，允许通过的最大电流为10A。
如果电流超过10A，电能表可能会损坏或示数不准确。
④诸如“3000r/KWh”字样，表示用电器每消耗1度电，电能表的转盘转3000转。
第二部分：点拨指导一、重点标题：万能表的使用（1）知道电能表在家庭电路中的位置、连接方式，读数方法；（2）正确利用电能表上的铭牌解决相关问题。
二、难点三、关键点四、易混点第三部分：解题示范解题示范1小刚利用电能表测某家用电器的电功率. 当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW ·h ，这个用电器可能是：（ ）A. 空调器B. 电冰箱C. 电视机D. 收音机解析：根据题意可知，该用电器消耗的电能为0.3kW ·h ，也就是电流做的功W=0.3kW ·h ，用电器工作时间t =15m i n =0.25h ，根据电功的公式可求出它的电功率为：kW 2.1h25.0h kW 3.0t W P =⋅===1200W ，由此可判断出这个用电器可能是空调器， 正确答案为A.解题示范2（1）根据铭牌上提供的信息，可以算出电扇连续正常运转10h 消耗的电能为 kW ·h. （2）2007年5月3日上午8：00，小王看了一下家中的电能表，示数如图1所示. 然后他们一家外出旅游，其间家中只有电冰箱正常使用。
电能表知识点总结
电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。
在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。
电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。
本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。
一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。
在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。
电能表的基本原理可以分为两个部分：电流测量和电压测量。
1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。
电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。
通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。
2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。
电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。
通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。
二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。
常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。
以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。
它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。
静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。
2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。
它可以提供更丰富的数据信息，适合于工业和商业用电场景。
多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。
电能表基础知识培训资料
一、安装式电能表出厂检验项目：（JJG 596-1999）A 、工频耐压试验B 、直观检查和通电检查C 、启动、潜动试验D 、校核记度器示数E 、确定电能测量基本误差F 、确定电能测量标准偏差估计值G 、确定日计时误差和时段投切误差H 、确定需量误差I 、确定需量周期误差二、电能表基本功能及扩展功能介绍（以FX 系列多功能表为例）1 电能计量功能（该功能参数详见附录C 的10.～25.04项）电能测量四象限的定义:测量平面的横轴表示电压向量U （固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压相量U 具有相位角Φ。
逆时针方向Φ角为正。
四象限的示意图如图1所示：A —有功电能；R —无功电能；R L —感性无功电能；R C —容性无功电能 图1 电能测量四象限定义 注：此图与国标表示的方式不同，但内容是相同的。
注1：正向有功电能的计量方法取决于87.40项（“有功电能计量方式选择”）的内容。
当87.40为 =00时正向有功电能 = 正向有功 （实际）=01时正向有功电能 = 正向有功（实际） +反向有功（实际）输入有功（+A ）输出有功（-A ）注2：正向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）正向无功电能 = I象限无功 +II象限无功=01时（用户表）正向无功电能 = I象限无功 +IV象限无功=02时（电厂表）正向无功电能 = III象限无功 -II象限无功注3：反向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）反向无功电能 = III象限无功 +IV象限无功=01时（用户表）反向无功电能 = II象限无功 +III象限无功=02时（电厂表）反向无功电能 = I象限无功 +IV象限无功注4：当87.50为02方式时，正向无功可能为负数，电表将显示负号“-”，此负号只显示不通讯。
初三物理电能表知识点总结归纳
初三物理电能表知识点总结归纳电能表是用于测量电能消耗的仪器，它在生活中的应用非常广泛。
对于初三学生而言，了解电能表的工作原理和使用方法是非常重要的。
本文将就初三物理电能表的知识点进行总结归纳，以帮助同学们更好地理解和掌握这一知识点。
一、电能表的工作原理电能表是根据法拉第电磁感应定律来工作的。
当电能表接通电路后，电流通过线圈产生的磁场与铁芯产生的磁场相互作用，使得铁芯转动。
这个转动是根据电流的大小和方向来判断电能的消耗量。
二、电能表的主要部分1. 转动部分：转动部分由铁芯和附着在铁芯上的铝片构成。
当电流通过线圈时，铝片受到磁力作用转动，从而实现对电能的测量。
2. 记录部分：记录部分是指电能表上的读数部分，通常是一个机械式的指针式显示。
读数部分可以显示电能的使用量，以便用户进行准确的用电管理。
3. 电路部分：电路部分由线圈、电容器和稳压电阻等组成。
它们的作用是保证电能表能够稳定工作，提供准确的测量数据。
三、电能表的使用方法1. 安装电能表：电能表通常需要安装在电路的进线处。
在安装时，需要确保电能表的接线正确，以免影响正常使用。
2. 读数与计量：读数是使用电能表的基本操作，要正确读取电能的消耗量。
电能表的读数通常以千瓦时（kWh）为单位，需要注意读取时指针的位置和刻度。
3. 用电管理：通过电能表的读数，可以了解自己家庭或单位的用电情况。
合理使用电器设备，控制用电负荷，可以节约能源和降低用电成本。
四、电能表的注意事项1. 防止漏电：电能表在安装和使用过程中，要注意线路的绝缘和接口的密封性，防止漏电现象的发生。
2. 防止过载：电能表有一定的额定电流范围，超过额定电流时可能造成测量不准确甚至损坏电能表。
3. 维护检修：定期对电能表进行检修和维护，保持其良好的工作状态，以确保测量数据的准确性。
通过对初三物理电能表知识点的总结归纳，我们了解到电能表的工作原理、主要部分、使用方法和注意事项。
希望同学们能够通过学习这些知识，更好地理解和应用电能表，为合理使用电能做出贡献。
电工初学电表知识点总结
一、电表的基本概念电表是用来测量电能消耗的仪器，是电力系统中不可或缺的重要设备。
电表通常分为电能表和电压表两种，电能表是用来测量电能消耗的，而电压表是用来测量电路的电压。
二、电能表的工作原理1. 电能表的结构组成电能表的基本结构包括电磁式电能表和电子式电能表两种。
电磁式电能表通常由电流线圈、电压线圈、铝片、磁铁等部分组成，而电子式电能表则由传感器、微处理器、显示屏等部分组成。
2. 电能表的测量原理电能表的测量原理是通过电流线圈和电压线圈感应电路中的电流和电压，然后将感应的信号转换成电能的消耗量。
三、电能表的使用1. 电能表的安装电能表的安装必须由专业的电工来进行，安装时要求电能表的电流线圈和电压线圈分别连接到电路的相应位置，并且要注意其连接方式和安装位置以保证测量的准确性。
2. 电能表的调试和校验电能表的调试和校验是指安装完成后对电能表进行检测和校准，以保证其测量的准确性和稳定性。
3. 电能表的维护和保养电能表在使用过程中需要定期进行清洁和检查，以保证其正常运行和测量的准确性。
四、电能表的检修和维修1. 电能表的故障判断电能表可能会出现各种故障，如误差增大、表盘不转动等，需要通过对电能表的各个部分进行检查和测试，找出故障的原因。
2. 电能表的维修方法一般情况下，电能表的维修工作应由专业的电工来进行，维修时需要根据具体的故障情况进行相应的修复和更换工作。
1. 电能表的应用领域电能表广泛应用于电力系统中的各个领域，如工业生产、家庭用电等。
2. 电能表的发展趋势随着科技的发展，电子技术的应用使得电能表的测量精度和功能特性不断提高，未来电能表有望实现远程监测和自动化控制等功能。
六、电表知识的学习与提高1. 学习方法电表知识的学习需要从基础知识入手，系统地学习电能表的工作原理、安装和使用方法，同时结合实际工程案例进行学习和实践。
2. 提高途径电表知识的提高需要通过工作实践不断总结经验，参加相关培训和考核，不断提高专业技能水平，同时结合自身特点进行学习和提高。
初中物理电能表知识点总结归纳
初中物理电能表知识点总结归纳电能表是一种用来测量电能消耗的仪器，是电力系统中非常重要的设备。
在初中物理学习中，我们需要掌握一些关于电能表的基本知识和应用。
本文将对初中物理电能表的知识点进行总结归纳，帮助大家更好地理解和掌握这一部分内容。
1. 电能表的基本原理- 电能表是利用电流通过电能表内部的线圈产生的磁场与电压接线产生的互感作用，来测量电能的仪表。
它根据测得的电量大小来显示电能的用量。
2. 电能表的构成和主要部件- 电能表一般由铁芯线圈、铝片电场和计量机构组成。
铝片电场用于感应用电，铁芯线圈用于感应用电流，计量机构用于测量电能。
3. 电能表的工作原理- 当电能表接通电源后，铝片电场在电场作用下会感应出感应电压，使得电能表内部线圈中的铁芯磁力发生变化。
根据变化的磁力大小，可以测量电能的用量。
4. 电能表的读数和单位- 电能表的读数以千瓦时为单位，即电能消耗的量。
读数是由电能表上的数字指示器给出的。
5. 电能表的用途和重要性- 电能表在电力系统中起着非常重要的作用，它能够帮助用户测量电能的消耗，监控电力使用情况，帮助电力部门进行精确计费和电力管理。
6. 电能表的安装和使用注意事项- 在安装电能表时，需要注意将电能表与电源、用电设备进行正确连接。
使用时要及时记录电能表的读数，定期检查电能表的运行情况，以确保其正常工作。
7. 电能表的维护和维修- 电能表的维护和维修对于保证其正常运行非常重要。
维护工作包括定期清洁和检查电能表的线路连接是否松动。
若电能表出现故障，需要及时联系电力部门进行维修。
8. 电能表的发展趋势- 随着科技的发展，电能表也在不断更新换代。
目前，智能电能表已经成为发展的趋势，它能够通过远程通信等方式实现与电力系统的连接，并提供更多的功能和便利。
通过对初中物理电能表知识点的总结归纳，我们可以更好地理解和掌握电能表的基本原理、构成和工作原理，了解电能表的用途和重要性，同时也要注意电能表的安装、使用、维护和维修，以及电能表的发展趋势。
电表常用知识点总结
电表常用知识点总结电表是用来测量电能消耗量的仪表，主要由电能计量表、显示装置、电流互感器、电压互感器、计量装置等部件组成。
其中，电能计量表是电表的核心部件，负责测量和记录电能消耗量。
2. 电表的工作原理电表的工作原理基于电磁感应和电压电流的测量。
通过在电流互感器和电压互感器中感应出来的电流和电压信号，经过计量装置内部的运算和处理，最终实现对电能消耗量的准确测量。
3. 电表的类型根据功能和用途，电表可以分为普通电能表、多功能电能表、预付费电能表等。
另外，根据显示方式，还可以分为机械式电表和电子式电表。
4. 电表的安装电表的安装需要满足一定的技术要求和安全标准，一般需要由专业人员进行操作。
安装时要注意电表位置、连接线路、接地等细节，确保安装正确和可靠。
5. 电表的使用使用电表时需要注意保持电表周围的环境整洁、通风和防潮，定期对电表进行检查和维护，确保电表的准确性和可靠性。
另外，使用电表时要注意避免电表被恶意破坏或擅自调整。
6. 电表的维护电表的维护工作包括定期检查电表的准确性、定期进行标定和校验、定期清洁电表表面和内部等。
维护工作可以延长电表的使用寿命，保持电表的准确性。
7. 电表的故障处理电表故障包括电表指针不转、电表显示异常、电表严重偏差等。
面对电表故障，用户应该及时报修并由专业技术人员进行处理，切勿私自维修或更换电表。
8. 电表的计费方式电表的计费方式一般包括按度计费和按时计费两种方式。
按度计费是按照用户实际用电量进行计费，按时计费是按照用户用电的时间长度进行计费。
9. 电表的数据读取电表的数据读取可以通过电表本身的显示装置来实现，也可以通过远程抄表系统来实现。
远程抄表系统可以实现自动化抄表和远程监控，提高抄表效率和准确性。
10. 电表的违法问题处理对于擅自改装电表、私自调整电表等违法行为，相关部门应当依法予以处理，并追究相关责任人的责任。
用户应当自觉遵守用电规章制度，合法使用电表。
电能表基础知识
1、不可控＜不易实现预付费或分时计费以及联网集 不可控＜ 抄管理等功能＞ 抄管理等功能＞
2、过载能力弱＜突变大的电流易烧毁电表＞计量精度做不 高，一般只能作２极以上的表： 3、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 电子式电能表就是针对上述缺点而发展起来的，基本克服 了机械式电表的缺点．经过近十年的发展，目前电子式电 能表的技术已经成熟，功能满足用户需求，性能可靠．特 别是预付费＜ＩＣ卡＞电表实现先付费后用电的功能和复 费率电能表实现分时计费的功能得到用户的欢迎．
计量参数、管理参数
1）计量参数：不能进行编程，随时间、事件发生变化的参 数。如电量、需量、电池工作时间、电表运行时间、事件 记录、电压、电流、频率、功率因数等。 2）管理参数：能进行编程，不随时间改变的参数。如表号、 用户号、设备号、费率数、轮显方式、轮显编码、键显编 码等。 百分数误差（电表误差计算公式） 百分数误差=（表记录的电能或预置电能―真值电能）/ 百分数误差=（表记录的电能或预置电能―真值电能）/真 值电能× 值电能×100% 最大需量 在指定的时间区间内，需量周期（如15分钟）中测得的平 在指定的时间区间内，需量周期（如15分钟）中测得的平 均功率最大值。如当前月中。
第五部分为型号，由数字或字母组成。
三相电子式多功能电能表
挂钩 表盖螺钉 红外通讯 上翻键
LCD
下翻键 底座 编程键
面牌
表盖 端盖 端盖螺钉 端盖螺钉
一块多功能电能表
电表铭牌组成
每块电表的铭牌应有下列信息内容： 1）制造厂名称或商标和制造厂地址 2）型式名称和认可标志的位置 3）适合电能表的相数和线数，此标志可以由标 的图形符号代替 4）系列号和制造年份 5）参比电压 6）基本电流和额定最大电流 7）参比频率以H z表示 ）参比频率以H z表示 8）电能表的等级指数 9）电能表常数
电能表基础知识
电能表基础知识电表铭牌标志上字母和数字的含义1、型号含义。
电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号1）类别代号：D—电表2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。
示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量3）设计序号用阿拉伯数字表示。
如862、864、201等。
4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。
如：DD—表示单相电表，如DD862型，DD702型；DS—表示三相三线有功电表，如DS864型，DS8型；DT—表示三相四线有功电表，如DT862型，DT864型；DX—表示无功电表，如DX963型，DX862型；DJ—表示直流电表，如DJ1型；DB—表示标准电表，如DB2型、DB3型；DBS—表示三相三线标准电表，如DBS25型；DZ—表示最大需量表，如DZ1型，DBT—表示三相四线有功标准电表，如DBT25型；DSF—表示三相三线复费率分时电表，如DSF1型；DSSD—表示三相三线全电子式多功能电表，如DSSD331型；DDY—表示单相预付费电表，如DDY59型；2、铭牌标志：1）商标。
2）计量许可证标志（CMC）。
3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。
4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
电表的名称及型号5）基本电流和额定最大电流。
基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。
电能表基础知识
教育训练教材制作版本日期姜升A02012/3/22目录1电能表的基本常识电能表功能模块介绍2生产工艺流程3•电子式电能表是根据电能测量原理利用电子电路来实现电能计量。
•电子式电能表优点：–可靠性和耐用性高–更高精度高精度–支持非线性和低功率因数负载–易于校表–防篡改数据–自动抄表和远程抄表•结构：•感应式、机电一体式、电子式应式体式子式•相别及接线方式，单相表、三相三线表和三相四线表•单相表三相三线表和三相四线表•费率方式：单费率电能表多费率电能表•单费率电能表，多费率电能表•电子式与感应式电表的比较类别感应式电能表电子式电能表准确度（级）0.5～3.00.01～1.0频率范围（Hz）45～5540～2000启动电流0.003 0.001外磁场影响大小安装要求严格不太严格过载能力4倍6～10倍功耗大小电磁兼容性好一般日常维护简单较复杂功能单一完善、可扩展●脉冲常数●每千瓦时输出的脉冲数，imp/kWh；如3200imp/kWh，代表每度电闪3200个脉冲。
p，个冲●准确度等级●电能表的准确度等级用百分比误差表示：电能表的准确度等级用百分比误差表示●例如2.0级，表明该电能表在按检定规程检例，表明该电能表在按检定规程检验其误差时，其百分比误差r(％)的绝对值不允许超过20允许超过2.0。
•电能表基本构成牌上盖铭牌（面板）显示器底壳铭牌（编程）按键IC卡座盖板端钮盒端钮盖辅助端子接线柱（接线端子）通信模块盒类别代号组别代号结构代号功能代号设计序号辅助说明D-电能表D-单相S -全电子Y-预付费阿拉伯数字字母或数字式S-三相三线F-复费率(厂家代号) （附加标注）多T-三相四线D-多功能B-标准电能I-载波抄表表Z-最大需量X-无功电能代表单相如：我们公司生产的DDSI1257，代表单相电子式载波电能表•电能表的组成电源模块存储模块作用：给电表提供工作电源。
◆线性电源优点：纹波小调整率好对外干扰小•优点：纹波小，调整率好，对外干扰小•缺点：体积大，效率较低。
