天然气处理工艺解析
天然气处理厂工艺及自控
天然气处理厂工艺及自控天然气处理厂工艺及自控近年来，随着全球能源需求的不断增长，天然气作为一种清洁、高效的能源资源，得到了广泛应用和重视。
天然气处理厂作为天然气生产过程中的关键环节，起着将原始天然气转化为可用能源的重要作用。
本文将从深度和广度两个方面，对天然气处理厂工艺及自控问题进行全面评估，并尝试从简到繁、由浅入深的方式来探讨主题。
一、天然气处理厂工艺1.原始天然气处理原始天然气是指最初从地下开采出来的未经处理的气体。
在天然气处理厂中，原始天然气经过一系列工艺流程，将其中的杂质、硫化物等成分去除，以提高气质量和可用程度。
常见的原始天然气处理工艺包括脱硫、脱水、除液体和除固体等步骤。
2.脱硫工艺天然气中的硫化物是一种常见的污染物，对环境和设备都会造成不良影响。
在天然气处理厂中，脱硫工艺是非常重要的一步。
目前常用的脱硫工艺包括物理吸收法、化学吸收法和催化剂法。
物理吸收法利用吸收剂吸附硫化物，化学吸收法则通过与硫化物发生化学反应而去除之。
3.脱水工艺天然气中的水分含量会对气体的物理性质产生一定影响，同时还可能导致设备腐蚀等问题。
在天然气处理厂中进行脱水处理也是必不可少的一步。
常见的脱水工艺包括吸湿剂吸附法、膜分离法和冷凝法等。
其中，吸湿剂吸附法是最常用的方法，通过将湿气吸附在吸湿剂上，使天然气达到所需的干燥程度。
二、天然气处理厂的自控问题1.自动化控制系统天然气处理厂涉及的工艺过程繁杂，需要对各个环节进行精确控制，以确保安全、高效地运行。
自动化控制系统在其中扮演着重要的角色。
通过传感器、执行器和控制器等设备的配合，自动化控制系统可以实现对压力、温度、流量等参数的实时监测和调整。
这不仅提高了生产效率，还降低了人为操作失误的风险。
2.故障诊断与维护天然气处理厂中的设备往往处于高负荷运行状态，存在故障的风险。
及时发现、诊断和处理故障是保证生产运行连续性的关键。
建立健全的故障诊断与维护机制至关重要。
通过对设备状态进行实时监测，可以及时发现异常情况并采取相应措施。
天然气处理工艺技术
天然气处理工艺技术天然气是一种重要的能源资源，在现代社会中起着至关重要的作用。
然而，原始天然气中常含有各种杂质，需要进行处理才能达到使用标准。
天然气处理工艺技术的发展使得天然气可以被高效、安全地提纯，满足市场需求。
本文将介绍天然气处理过程中常用的工艺技术，并探讨其优缺点。
一、酸气的去除天然气中的酸气是一种常见的杂质，其含量过高会对管道和设备造成腐蚀。
酸气的去除通常使用吸收剂进行，最常见的吸收剂是甲醇和二甲醚。
吸收剂通过与酸气反应生成可溶于水的化合物，从而实现酸气的去除。
这种工艺技术简单、经济，但吸收剂的选择和再生过程需要注意。
二、硫化氢的脱除硫化氢是天然气中另一种常见的有害杂质，它不仅对设备腐蚀，还对人体健康有害。
硫化氢的脱除通常采用催化剂反应或吸收剂吸收的方法。
催化剂反应是将硫化氢转化为硫元素或硫化物，常用的催化剂有氧化铝、铝酸盐和氧化物等。
吸收剂吸收则是利用吸收剂对硫化氢进行反应，生成不易挥发的物质。
这两种工艺技术各有优势，选择时需要考虑到不同工艺的适用性和经济性。
三、甲烷的液化甲烷是天然气中的主要成分，液化甲烷是一种高效利用天然气的方法。
液化过程主要包括压缩冷却和减压膨胀两个阶段。
首先，将甲烷通过压缩机进行压缩，然后通过冷却设备将甲烷冷却到低温，使其液化。
最后，通过减压阀进行减压膨胀，将液化的甲烷转化为气态。
甲烷液化技术可以大幅度减小体积，方便储存和运输，但对设备要求较高。
四、乙烯和丙烯的分离天然气中还常含有乙烯和丙烯等烃类物质，它们可以用于合成塑料和化工产品。
分离乙烯和丙烯通常采用低温分馏或增压吸附的方法。
低温分馏是基于乙烯和丙烯的沸点差异进行分离，而增压吸附则是利用分子筛材料对烃类物质进行吸附和解吸。
这两种工艺技术都有各自的适用范围和经济性，选择时需综合考虑。
五、二氧化碳的回收天然气中的二氧化碳是一种温室气体，对环境有害。
在一些特定的应用中，如石油开采和饮料生产，需要对二氧化碳进行回收。
天然气净化处理工艺流程的其他叙述方式
天然气净化处理工艺流程的其他叙述方式天然气净化处理工艺流程是用于去除天然气中杂质和有害成分的一系列步骤。
这些步骤能够使天然气符合使用或运输的标准，提高天然气的质量，并保护环境和人体健康。
在这篇文章中，我将用一种不同的方式来描述天然气净化处理工艺流程，让读者能够更加深入地理解其中的细节和重要性。
1. 渣油去除：天然气中常含有一些油类物质，这些物质会对后续的处理步骤产生不良影响。
首先需要进行渣油去除。
这一步骤有助于提高天然气的纯度，并减少其对设备的腐蚀。
2. 去除酸性物质：天然气中可能存在硫化氢、二硫化碳等酸性物质。
这些物质不仅会对设备和管道产生腐蚀，还对环境和人体健康有害。
去除酸性物质是非常重要的一步。
常用的方法包括吸收剂法和化学反应法。
3. 脱硫处理：脱除天然气中的硫化氢是一个至关重要的步骤。
硫化氢不仅具有强烈的刺激性气味，还对环境和人体呼吸系统有害。
常用的脱硫方法包括物理吸收法和化学转化法。
4. 脱碳处理：天然气中的二氧化碳含量较高时，会降低其热值，并对后续的使用产生影响。
脱除二氧化碳是必要的一步。
常见的脱碳方法包括吸收剂法和膜分离法。
5. 去除其他杂质：除了上述几种重要的成分外，天然气中还可能含有少量的水、氧化物和氨等杂质。
这些杂质可能对设备和管道产生腐蚀，降低天然气的质量。
去除其他杂质也是天然气净化处理工艺的一部分。
通过上述步骤，天然气的质量得到有效提高，并符合使用和运输的标准。
这些处理过程也有助于保护环境和人体健康，减少对设备的腐蚀和损坏。
天然气净化处理工艺流程是一个关键的环节，对于确保天然气的安全和可持续利用至关重要。
在我看来，天然气净化处理工艺流程是推动天然气产业可持续发展的重要环节。
通过去除杂质和有害成分，天然气的质量得到提高，能够更好地满足市场需求。
净化处理也有助于保护环境和人体健康，减少对大气和水资源的污染。
在天然气的开采、储存、运输和使用过程中，净化处理工艺流程是不可或缺的。

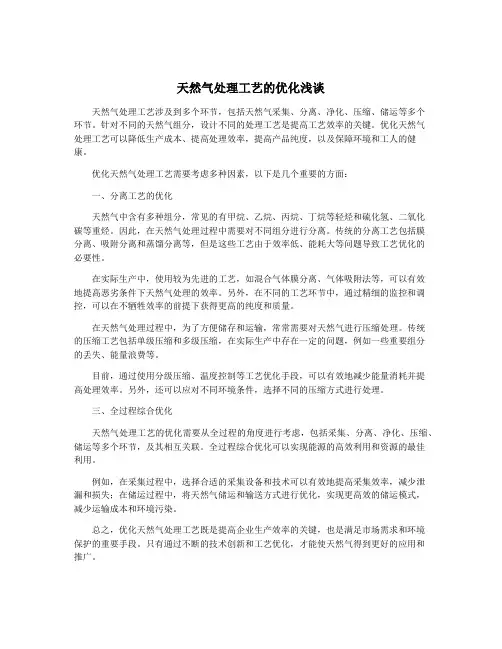

天然气处理工艺的优化浅谈
天然气处理工艺的优化浅谈天然气处理工艺涉及到多个环节，包括天然气采集、分离、净化、压缩、储运等多个环节。
针对不同的天然气组分，设计不同的处理工艺是提高工艺效率的关键。
优化天然气处理工艺可以降低生产成本、提高处理效率，提高产品纯度，以及保障环境和工人的健康。
优化天然气处理工艺需要考虑多种因素，以下是几个重要的方面：一、分离工艺的优化天然气中含有多种组分，常见的有甲烷、乙烷、丙烷、丁烷等轻烃和硫化氢、二氧化碳等重烃。
因此，在天然气处理过程中需要对不同组分进行分离。
传统的分离工艺包括膜分离、吸附分离和蒸馏分离等，但是这些工艺由于效率低、能耗大等问题导致工艺优化的必要性。
在实际生产中，使用较为先进的工艺，如混合气体膜分离、气体吸附法等，可以有效地提高恶劣条件下天然气处理的效率。
另外，在不同的工艺环节中，通过精细的监控和调控，可以在不牺牲效率的前提下获得更高的纯度和质量。
在天然气处理过程中，为了方便储存和运输，常常需要对天然气进行压缩处理。
传统的压缩工艺包括单级压缩和多级压缩，在实际生产中存在一定的问题，例如一些重要组分的丢失、能量浪费等。
目前，通过使用分级压缩、温度控制等工艺优化手段，可以有效地减少能量消耗并提高处理效率。
另外，还可以应对不同环境条件，选择不同的压缩方式进行处理。
三、全过程综合优化天然气处理工艺的优化需要从全过程的角度进行考虑，包括采集、分离、净化、压缩、储运等多个环节，及其相互关联。
全过程综合优化可以实现能源的高效利用和资源的最佳利用。
例如，在采集过程中，选择合适的采集设备和技术可以有效地提高采集效率，减少泄漏和损失；在储运过程中，将天然气储运和输送方式进行优化，实现更高效的储运模式，减少运输成本和环境污染。
总之，优化天然气处理工艺既是提高企业生产效率的关键，也是满足市场需求和环境保护的重要手段。
只有通过不断的技术创新和工艺优化，才能使天然气得到更好的应用和推广。
《天然气处理工艺》PPT课件
整理ppt
4
2、什么是天然气水合物
（2）结构 采用X射线衍射法对水合物进行结构测定发现，气体水合物是
由多个填充气体分子的笼状晶格构成的晶体，晶体结构有三种类 型：I、II、H型。
整理ppt
5
一、天然气水合物
3、天然气水合物生成条件
具有能形成水合物的气体分子：如小分子烃类物质和H2S、CO2等酸 性组分
用于天然气脱水及脱硫的主要是A型及X型分子。NaA型分子筛的有效孔
径为0.4nm，即4A，所以NaA型分子筛又叫4A型分子筛。
整理ppt
25
三、分子筛脱水
2、分子筛的吸附性能（选当择用于性富天吸然附气脱）水时，为防止乙烷
以上烃类被吸，可使用3A分子筛；如
分子筛是具有均一孔径的吸附剂，当被吸附分子的直径小于分子
整理ppt
13
2、甘醇法脱水法工艺流程
（1）处理无硫气的甘醇脱水装置
由于甘醇脱水装置通常气液比很高， 即甘醇循环量小，且TEG又有较高的 粘度，故吸收塔均使用泡罩塔板。再 生塔用塔板或通用填料。三甘醇的过 滤通常置于富液一侧，包括机械过滤 及活性炭过滤。
整理ppt
14
2、甘醇法脱水法工艺流程
（2）处理含硫气的甘醇脱水装置
整理ppt
15
二、甘醇法脱水
3、甘醇法脱水法主要设备
（1）入口分离器
入口分离器的作用是分出进料湿天然气内的液体和固体杂质，如：游 离水、液烃、泥沙和铁锈等固体杂质以及流程上游采气、集气过程中加 人气流内的各种化学剂等。
进料湿天然气内液体和固体杂质的存在会带来以下几个方面的危害：
①使塔内甘醇容易发泡、堵塞塔板。
除分子筛外，其他的一些固体吸附剂如活性氧化铝及硅胶等在 天然气脱水中也有应用。

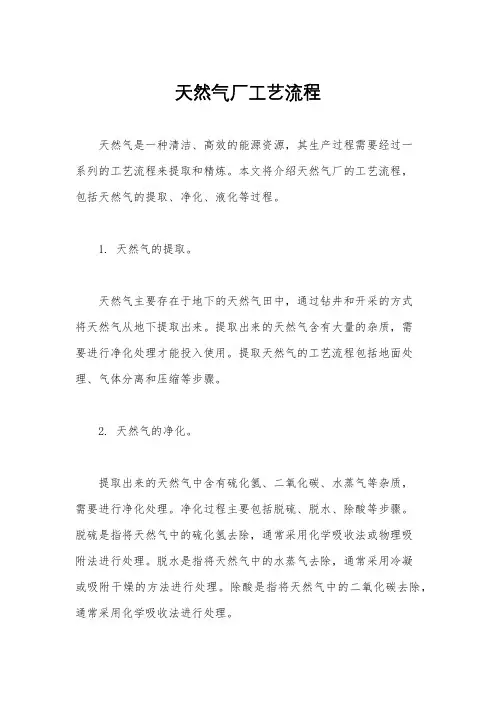

天然气厂工艺流程
天然气厂工艺流程天然气是一种清洁、高效的能源资源，其生产过程需要经过一系列的工艺流程来提取和精炼。
本文将介绍天然气厂的工艺流程，包括天然气的提取、净化、液化等过程。
1. 天然气的提取。
天然气主要存在于地下的天然气田中，通过钻井和开采的方式将天然气从地下提取出来。
提取出来的天然气含有大量的杂质，需要进行净化处理才能投入使用。
提取天然气的工艺流程包括地面处理、气体分离和压缩等步骤。
2. 天然气的净化。
提取出来的天然气中含有硫化氢、二氧化碳、水蒸气等杂质，需要进行净化处理。
净化过程主要包括脱硫、脱水、除酸等步骤。
脱硫是指将天然气中的硫化氢去除，通常采用化学吸收法或物理吸附法进行处理。
脱水是指将天然气中的水蒸气去除，通常采用冷凝或吸附干燥的方法进行处理。
除酸是指将天然气中的二氧化碳去除，通常采用化学吸收法进行处理。
3. 天然气的液化。
天然气在液化的过程中需要经过冷却、压缩等步骤。
首先，将净化后的天然气通过压缩机进行压缩，然后通过冷却器进行冷却，将天然气冷却至零下162摄氏度以下，使其液化成液态天然气。
液化天然气具有高能量密度、易于储运等优点，广泛应用于工业生产和民用领域。
4. 天然气的储存和运输。
液化天然气通过储罐进行储存，然后通过管道、船舶等方式进行运输。
天然气的储存和运输过程需要考虑安全性、稳定性等因素，采取相应的措施进行保障。
5. 天然气的利用。
天然气可以用于发电、供暖、工业生产等领域。
在发电过程中，天然气被燃烧产生热能，驱动发电机发电。
在供暖和工业生产过程中，天然气被用作燃料进行燃烧，提供热能或驱动生产设备。
总之，天然气厂的工艺流程包括提取、净化、液化、储存、运输和利用等环节，通过这些工艺流程可以将天然气从地下提取出来，并转化为可用的能源资源。
在天然气的生产和利用过程中，需要严格遵守相关的安全、环保标准，确保生产过程安全稳定、环保高效。
天然气净化工艺流程
天然气净化工艺流程天然气净化是指对天然气中的污染物进行去除的过程。
天然气中的污染物包括硫化氢、二氧化碳、水蒸气等。
净化过程主要分为三个步骤：脱硫、脱水、脱碳。
首先是脱硫过程。
天然气中的硫化氢是一种有毒有害气体，对环境和人体健康都有一定的危害。
因此，在天然气中脱除硫化氢是必不可少的。
常用的脱硫方法有化学吸收法和物理吸附法。
化学吸收法是利用溶液将硫化氢吸收，常用的溶液有甲醇溶液、氨水溶液等。
而物理吸附法是利用固体吸附剂对硫化氢进行吸附，常用的吸附剂有活性炭、硅胶等。
脱硫过程需要控制好溶剂的浓度和温度，以提高脱硫效果。
接下来是脱水过程。
天然气中的水蒸气会导致管道腐蚀和设备结冰等问题，因此需要进行脱水处理。
常用的脱水方法有凝结法、吸附法和膜分离法。
在凝结法中，通过降低天然气温度，使水蒸气冷凝成液体水被分离出来。
吸附法是利用固体吸附剂吸附水蒸气分子，常用的吸附剂有分子筛、硅胶等。
膜分离法是利用特殊的膜材料选择性地分离出水分子。
脱水过程需要控制好温度和压力，以提高脱水效果。
最后是脱碳过程。
天然气中的二氧化碳会导致能量损失和环境污染，因此需要进行脱碳处理。
常用的脱碳方法有物理吸附法、化学吸收法和膜分离法。
物理吸附法是利用固体吸附剂吸附二氧化碳分子，常用的吸附剂有分子筛、活性炭等。
化学吸收法是利用溶液将二氧化碳吸收，常用的溶液有甲醇溶液、醇胺溶液等。
膜分离法是利用特殊的膜材料选择性地分离出二氧化碳。
脱碳过程需要控制好溶剂的浓度和温度，以提高脱碳效果。
综上所述，天然气净化工艺流程主要包括脱硫、脱水和脱碳三个步骤。
通过合理选择脱硫、脱水和脱碳的处理方法，可以有效地去除天然气中的污染物，提高天然气的质量和利用效率，减少对环境的污染和人体健康的危害。
天然气净化处理工艺流程
天然气净化处理工艺流程一、概述天然气是一种清洁能源，但其中含有的杂质会对环境和设备造成损害，因此需要进行净化处理。
天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。
本文将详细介绍天然气净化处理的工艺流程。
二、预处理1. 去除颗粒物首先，需要去除天然气中的颗粒物，防止颗粒物对设备造成损坏。
通常采用过滤器进行过滤。
2. 去除液态水天然气中含有大量的液态水，需要通过脱水工艺去除。
常见的脱水方法包括冷却凝结法和吸附剂法。
三、脱水1. 冷却凝结法冷却凝结法是将天然气冷却至露点以下温度，使其中的水分凝结成液态，再通过分离器将其分离出来。
该方法简单易行，但对设备要求较高。
2. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的水分，在一定条件下再进行蒸发，将水分去除。
该方法具有处理能力强、效果好的优点。
四、除硫1. 生物法生物法是利用生物菌群对天然气中的硫化氢进行降解，将其转化为硫酸盐，再通过沉淀或过滤等方式将其去除。
该方法具有无污染、无二次污染等优点。
2. 化学法化学法是利用化学反应将天然气中的硫化氢转化为易于分离的物质，再通过吸附剂等方式将其去除。
该方法具有处理效果好、处理速度快等优点。
五、除碳1. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的碳酸气，在一定条件下再进行蒸发，将碳酸气去除。
该方法具有处理能力强、效果好的优点。
2. 膜分离法膜分离法是利用特殊材料制成的膜对天然气中的碳酸气进行分离，将其从天然气中去除。
该方法具有操作简单、处理速度快等优点。
六、总结天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。
不同的处理方法具有各自的优点和适用范围，根据实际情况选择合适的处理方法可以达到最佳的处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年10月13日4时43分
12
化学溶剂法
4.脱除一定量的酸气所需要循环的溶液较少。在普通的 胺中因其分子量最低，故在单位重量或体积的基础上它具 有最大的酸气负荷；
5.腐蚀限制了MEA溶液浓度及酸气负荷。为了使装置腐 蚀控制在可以接受的范围内，通常MEA溶液浓度在15％左 右，酸气负荷一般也不会超过0.35mol/mol，按体积计不超 过20m3/m3；
6.MEA装置通常配置溶液复活设施。由于MEA与CO2存 在不可逆的降解反应，系统内除H2S和CO2之外的强酸性组 分又会与MEA结合形成无法再生的热稳定盐。通常采取加
碱措施，加碱只能使热稳定盐中的MEA析出，而无法使降
解物复原成MEA。
2020年10月13日4时43分
13
化学溶剂法
二乙醇胺(DEA)法
天然气处理工艺
• 天然气净化工艺 • 轻烃回收工艺
2020年10月13日4时43分
1
天然气净化工艺
天然气脱硫、脱碳、脱水
2020年10月13日4时43分
2
商品天然气标准
商品天然气的质量标准系根据天然气的主导用途， 综合经济利益、安全卫生和环境保护三方面制定的。 下表是我国1999年公布的新的天项 目 一类 高热值，MJ/m3
二类 三类 >31.4
项 目 一类 硫化氢，mg/m3 ≤6
二类 三类 ≤20 ≤460
总硫(以硫计)， ≤100 ≤200 ≤460 二氧化碳②，% ≤3.0 ≤3.0
-
mg/m3
水露点③，℃ 在天然气交接点的压力和温度下，比最低环境温度低5℃
一乙醇胺(MEA)法
特点如下： 1.高净化度。不论是H2S 还是CO2 ，MEA法均可将 其脱除达到很高的净化度。对于天然气管输指标，要获 得低于20mg/m3或5 mg/m3H2S 指标是容易的。 2.化学性能稳定。能够最大限度地减少溶液降解， 用蒸气汽提容易使它与酸气组分分离； 3.与COS及CS2发生不可逆降解。所以，当天然气 中含有COS或CS2时，应避免使用MEA法；
化学溶剂法
常规胺法
选择性胺法
2020年10月13日4时43分
10
化学溶剂法
常规胺法
常规胺法系指较早即在工业上获得应用的、 可基本上同时脱除H2S及CO2的胺法。
目前常规胺法所使用的烷醇胺包括一乙醇胺 (MEA)、二乙醇胺(DEA)及二甘醇胺(DGA)。
2020年10月13日4时43分
11
化学溶剂法
特点如下：
1.用于天然气净化可保证净化度。DEA的碱性较MEA稍 弱，平衡时气相中的H2S及CO2分压要高一些，不适用于高 压条件的天然气净化。
2.基本不为COS及CS2降解。DEA与COS及CS2的反应产物 在装置再生条件下可分解而使DEA获得再生，故适于处理 含COS及CS2的天然气。
3.DEA法通常不安排溶液复活设施。采用侧线加碱真空蒸 馏复活DEA溶液的效果不佳，故DEA装置通常不设复活设 施。
2020年10月13日4时43分
14
化学溶剂法
二异丙醇胺(DIPA)法
特点如下：
1.蒸汽耗量低。DIPA富液再生容易，所需的回流比显著 低于MEA和DEA。
2.腐蚀轻。其腐蚀速率低于MEA和DEA。 3.降解慢。不为COS及CS2所降解，CO2所至降解速度也 很慢，其降解产物可以碱析出DIPA，但实际生产中勿需安 排复活设施。
5.其他类型的方法
除上述四大类脱硫方法外，还可以使用分子筛、膜分离、低温分 离及生物化学等方法脱除H2S及有机硫。此外，非再生性的固体及液 体除硫剂以及浆液脱硫剂则适于处理低H2S含量的小量天然气。
2020年10月13日4时43分
8
化学溶剂法
化学溶剂(主要是醇胺类) 法是天然气脱硫中 使用最为频繁的方法，迄今仍处于主导地位。
在低操作压力下，它们比物理溶剂或混合溶 剂更为适用，因为此时H2S 等酸气的脱除过程主 要为化学过程所控制，而较少依赖于组分的分压 。而且,化学溶剂对烃类的溶解度很小，不会造成 大的烃损失。
2020年10月13日4时43分
9
化学溶剂法
化学溶剂法是以碱性溶液吸收H2S及CO2等，并于再生时 又将其放出的方法，包括使用有机胺的MEA法、DEA法、 DIPA法、DGA法、MDEA法及位阻胺法等，使用无机碱的活 化热碳酸钾法也有应用。
3.化学-物理溶剂法
将化学溶剂烷甲醇胺与一种物理溶剂组合的方法，典型代表为砜 胺法（DIPA—环丁砜、MDEA—环丁砜等）,此外还有Amisol， Selefining，Optisol及Flexsorb混合SE等。
2020年10月13日4时43分
7
天然气脱硫脱碳工艺
4.直接氧化法
以液相氧载体将H2S氧化为元素硫而用空气使之再生的方法，又 称氧化还原法或湿式氧化法，主要有钒法（ADA-NaVO3,栲胶-NaVO3 等）、铁法（Lo-Cat, Sulferox, EDTA络合铁，FD及铁碱法等），还 有PDS等方法。
2020年10月13日4时43分
4
简介
• 天然气脱硫脱碳有多种多样的工艺，但主 导工艺是胺法及砜胺法，新技术有：膜分 离法、生化脱硫法、变压吸附（PSA）法；
• 脱水通常使用三甘醇法，需要深度脱水时 则用分子筛法，新技术有：膜分离法、超 声速脱水等。
2020年10月13日4时43分
5
天然气脱硫脱碳方法
2020年10月13日4时43分
3
我国对管输天然气的质量要求
①进入输气管道的气体必须清除其中的机械杂质；
②水露点应比输气管道中气体可能达到的最低环境 温度低5℃；
③烃露点应低于或等于输气管道中气体可能达到的 最低环境温度；
④气体中的硫化氢含量不大于20mg/m3；
⑤如输送不符合上述质量要求的气体，必须采取相 应的保护措施。
2020年10月13日4时43分
6
天然气脱硫脱碳工艺
1.化学溶剂法
以碱性溶液吸收H2S及CO2等，并于再生时又将其放出的方法，包括使用 有机胺的MEA法、DEA法、DIPA法、DGA法、MDEA法及位阻胺法等，使 用无机碱的活化热碳酸钾法也有应用。
2.物理溶剂法
利用H2S及CO2等与烃类在物理溶剂中溶解度的巨大差别而实现天然气脱 硫脱碳的方法，包括多乙二醇二甲醚法、碳酸丙烯酯法、冷甲醇法等。
