精密仪器设计与制造第十三章 光学零件的紧固详解
Northeastern University
9
2 圆形光学零件固紧结构设计
固紧结构设计时需要考虑的问题：
(1)保证光学零件处于系统中的正确位置。
顶丝
螺纹
Northeastern University 10
2 圆形光学零件固紧结构设计
(2) 光学零件与镜框在保证相对位置精度的基础上固紧
Northeastern University 11
缺点：光学质量不易保证，特别对口径大而薄的光学零件。由于滚
压力难以控制而容易出现镜面倾斜及受压不均匀现象。 应用场合： ➢ d<10mm的光学零件一般均采用滚边法固紧； ➢ 10<d<40mm的光学零件大多可选用滚边固紧； ➢ d>40mm的光学零件只有在要求较低的特殊情况下才可使用， 即使不重要的光学零件，也不应该超过70mm。
NEU
第十二章 光学零件紧固
主要内容：
1 概述
2 圆形光学零件固紧结构设计
3 非圆形光学零件固贤结构设计
4 光学零件的胶接固定
April 2006
1 概述
任何光学精密仪器都由光学系统和精密机械共同构成，如望远 镜、显微镜、经纬仪和照相机等。 光学系统：由光学零件和光学部件构成
光学零件：如透镜、反射镜、分划板和棱镜等。 光学部件：如目镜、物镜、光学测量头等。 精密机械： 光学系统必须通过各种机械结构才能保证光学零件之间的相对 位置或相对运动关系正确。
Northeastern University
6
2 圆形光学零件固紧结构设计
2. 压圈固定
内螺纹压圈固定： 指待装光学零件的金属镜框有一段外螺纹。 外螺纹压圈固定： 指待装光学零件的金属镜框有一段内螺纹。
Northeastern University
7
内螺纹
内螺纹
2 圆形光学零件固紧结构设计
外螺纹
Northeastern University
2
1 概述
光学紧固件设计时的要求
保证结构的紧固性、精确性、工艺性和经济性等基本要求还应满足以下各点；
精度：应保证各光学零件相对位置的精度，并在装调后不变。 牢固、可靠：保证使光学零件上所受到的应力最小，而且均匀，不致引起
光学零件的变形或产生内应力。光学零件上应力过大，不仅导致光学系统象 质变坏，严重的还会使光学零件破损。
外螺纹
压圈固紧的缺点： （1）由于增加了压圈面增大了轴向和径向的尺寸； （2）压圈端面与轴线可能不垂直，在固紧时光学零件受压不均匀。
适用范围： 直径在40一80mm时大多采用压圈固紧，直径在80mm以上必须采用压圈 固紧，但直径在较小时也有采用压圈固紧的。
Northeastern University
非圆形光学零件的固紧方法有： 键固紧、压板固紧和弹性零件固紧。 上述固紧方法除滚边固紧法属不可拆联接外，其余均为可拆
联接。
Northeastern University
4
2 圆形光学零件固紧结构设计
常见的圆形光学零件有：保护玻璃、滤光镜、分划板、反射镜、 单透镜和胶合透镜组等，它们都具有一定直径的外圆表面，故都 称为圆形光学零件。
图14-25固紧结构
靠近底部的两个非工作面 铣出两个槽面，在两侧用 两个小高度的角铁予以压 紧。
Northeastern University 16
3非圆形光学零件固紧结构设计
2.3 弹簧固紧
固紧光学零件的弹簧可以是直片簧、弯形片簧和弓形簧。
Northeastern University 17
3非圆形光学零件固紧结构设计
1. 滚边紧固
原理：将光学零件压入金属பைடு நூலகம்中，在专用机床上用专用工具，把镜框凸
出的边缘徐徐按压弯折包在光学零件的倒角上与镜框固紧。
专用工具
滚边固定结构
Northeastern University
5
2 圆形光学零件固紧结构设计
优点：结构简单紧凑，其轴向尺寸几乎不增加；也不需任何附加零 件就可以把光学零件固紧，因此对通光孔径影响不大。
Northeastern University 18
4 光学零件的胶接固定
胶接在光学仪器中应用广范：显微镜、望远镜、低档 相机和折射率仪等。 4.1 胶接固定的特点 光学零件的胶接固定与机械固紧相比有如下的优点 (1)简化结构、减轻重量； (2)胶接时无压紧力，有利于象质的提高； (3)光学零件胶接处应力分布均匀； (4)它具有密封、绝绦和耐蚀性好； (5)工艺简便，安装方便，成本低。
拆卸方便：便于装配、调整，并保证装调前后，光学零件有清洗的可能性。 通透性：为保证象的亮度，结构设计应注意光学系统的有效通光孔径不受镜
框遮挡。
无内应力：由于光学零件和机械零件之间的线膨胀系数不同，因此对固紧
光学零件的材料应仔细选择，以消除温度化所产生的光学零件的内应力。
粗糙度：保证光学零件的工作面不受损伤，应尽可能选用光学零件的非工作
面为固定受压面，与光学零件相接触的机械零件表面必须平整，其粗糙度不 大于6.3；
防霉：尽可能不用软木、纸片等材料与光学零件相接触，以防止光学零件发
霉。必须采用时，也应采用防霉处理。
Northeastern University
3
1 概述
圆形光学零件的固紧方法有： 滚边固紧、压圈固紧和弹性零件固紧。
8
2 圆形光学零件固紧结构设计
3.弹性零件固紧
利用弹簧开口卡圈或弹簧压板等弹性零件将光学零件与镜框固紧。
弹簧卡圈：
一般是用直径为0.4-1.0mm的弹簧钢丝制成的开口弹簧钢丝。
用于固紧同心度和牢固性要求不高的光学零件，如保护玻璃、滤光镜和低级照
相机镜头。
弹簧压板
厚度为0.3-0.5mm的弹簧钢板冲压而成。用来固紧直径较大的光学零件.
2.2 压板固紧
3非圆形光学零件固紧结构设计
图14-23的压板结构
用三个位置可调的定位板调节 棱镜的位置精度，压紧棱镜的 条形压板固定在两根圆柱上， 条形压板下垫有弹簧垫圈。
Northeastern University 15
图14-24平板固紧结构
用一定高度的直角铁代替 条形压板和圆柱。
3非圆形光学零件固紧结构设计
(3) 减小附加应力
2 圆形光学零件固紧结构设计
Northeastern University 12
3非圆形光学零件固紧结构设计
非圆表面光学棱镜包括各种棱镜、多边形平面反射镜、保护玻璃和刻尺等。
Northeastern University 13
2.1 键固紧
3非圆形光学零件固紧结构设计
Northeastern University 14
《光学零件工艺学》课件
光学热加工工艺
01 02 03 04
光学热加工工艺是指通过高温熔融、凝固的方法，将光学材料加工成 所需的光学零件。
光学热加工工艺主要包括熔炼、铸造成型、热处理等工序，这些工序 需要严格控制温度和时间。
光学热加工工艺的优点是可以制造大尺寸、结构复杂的光学零件，同 时具有较高的生产效率。
光学热加工工艺的缺点是材料利用率较低，且需要大量的能源和设备 投资。
光学零件在未来的应用前景
总结词
光学零件在未来的应用前景广阔，将广泛应用于通信 、医疗、航空航天等领域。
详细描述
随着科技的进步和社会的发展，光学零件的应用领域 不断拓展。在通信领域，光学零件是光通信系统中的 重要组成部分，将应用于高速光纤通信系统、量子通 信等领域；在医疗领域，光学零件可用于医疗诊断和 治疗设备的制造，提高医疗设备的准确性和可靠性； 在航空航天领域，光学零件可用于卫星、空间站等空 间设备的制造，提高空间设备的性能和稳定性。
2023 WORK SUMMARY
《光学零件工艺学》 PPT课件
REPORTING
目录
• 光学零件工艺学概述 • 光学零件制造工艺 • 光学零件检测技术 • 光学零件应用案例分析 • 未来展望与研究方向
PART 01
光学零件工艺学概述
光学零件的定义与分类
总结词
光学零件是光学仪器中用于实现光束 变换、传输和检测的元件，具有高精 度、高稳定性和高可靠性的特点。
光学镀膜工艺的缺点是设备昂 贵、工艺复杂，需要专业的技 术人员进行操作和维护。
PART 03
光学零件检测技术
光学检测概述
01
02
03
光学检测定义
光学检测是一种利用光学 的原理和方法对物体进行 检测和测量的技术。
2023大学_精密机械设计(庞振基黄其圣著)课后答案
2023精密机械设计(庞振基黄其圣著)课后答案精密机械设计(庞振基黄其圣著)内容简介前言基本物理量符号表绪论第一章精密机械设计的基础知识第一节概述第二节零件的工作能力及其计算第三节零件与机构的误差估算和精度第四节工艺性第五节标准化、系列化、通用化第六节零件的设计方法及其发展思考题及习题第二章工程材料和热处理第一节概述第二节金属材料的力学性能第三节常用的工程材料第四节钢的热处理第五节表面精饰第六节材料的选用原则思考题及习题第三章零件的几何精度第一节概述第二节极限与配合的基本术语和定义第三节光滑圆柱件的极限与配合及其选择第四节形状与位置公差及其选择第五节表面粗糙度及其选择思考题及习题第四章平面机构的结构分析第一节概述第二节运动副及其分类第三节平面机构的运动简图第四节平面机构的自由度第五节平面机构的组成原理和结构分析思考题及习题第五章平面连杆机构第一节概述第二节铰链四杆机构的基本型式及其演化第三节平面四杆机构曲柄存在的条件和几个基本概念第四节平面四杆机构的设计思考题及习题第六章凸轮机构第一节概述第二节从动件常用运动规律第三节图解法设计平面凸轮轮廓第四节解析法设计平面凸轮轮廓第五节凸轮机构基本尺寸的确定思考题及习题第七章摩擦轮传动和带传动第一节概述第二节磨擦轮传动第三节磨擦无级变速器第四节带传动第五节同步带传动第六节其它带传动简介思考题及习题第八章齿轮传动第一节概述第二节齿廓啮合基本定律第三节渐开线齿廓曲线第四节渐开线齿轮各部分的名称、符号和几何尺寸的计算第五节渐开线直齿圆柱齿轮传动第六节渐开线齿廓的切制原理、根切和最少齿数第七节变位齿轮第八节斜齿圆柱齿轮传动第九节齿轮传动的失效形式和材料第十节圆柱齿轮传动的强度计算第十一节圆锥齿轮传动第十二节蜗杆传动第十三节轮系第十四节齿轮传动精度第十五节齿轮传动的空回第十六节齿轮传动链的设计思考题及习题第九章螺旋传动第一节概述第二节滑动螺旋传动第三节滚珠螺旋传动第四节静压螺旋传动简介思考题及习题第十章轴、联轴器、离合器第一节概述第二节轴第三节联轴器第四节离合器思考题及习题第十一章支承第一节概述第二节滑动摩擦支承第三节滚动摩擦支承第四节弹性摩擦支承第五节流体摩擦支承及其它形式支承第六节精密轴承思考题及习题第十二章直线运动导轨第一节概述第二节滑动摩擦导轨第三节滚动摩擦导轨第四节弹性摩擦导轨第五节静压导轨简介思考题及习题第十三章弹性元件第一节概述第二节弹性元件的基本特性第三节螺旋弹簧第四节游丝第五节片簧第六节热双金属弹簧第七节其它弹性元件简介思考题及习题第十四章联接第一节概述第二节机械零件的联接第三节机械零件与光学零件的联接思考题及习题第十五章仪器常用装置第一节概述第二节微动装置第三节锁紧装置第四节示数装置第五节隔振器思考题及习题第十六章机械的计算机辅助设计第一节概述第二节计算机辅助设计系统的原理与构成第三节表格和线图的处理第四节机械优化设计第五节设计举例思考题及习题参考文献精密机械设计(庞振基黄其圣著)目录本书对精密机械及仪器仪表中常用机构和零部件的工作原理、适用范围、结构、设计计算方法，以及工程材料、零件几何精度的基础知识等诸方面均作了较为详细的阐述。
光学零件图解说PPT课件
光学均匀性
• 同一块玻璃中各点折射率的 一致性即为光学均匀性。
8
光吸收系数
• 白光通过一厘米厚的无色光学 玻璃时，玻璃吸收的光通量与 入射的光通过量之比。
9
应力双折射
• 玻璃在没有应力时是各向同性 的。当受到外力（如装夹太紧） 或内力（不均匀的冷却与加热） 时玻璃内可产生内应力，破坏 了各向同性，光学上的作用是 引起双折射。
光学零件图
1
光学零件图的内容
包括光学零件的外形尺寸、材料、 技术要求及其特性
2
主标题栏
• 产品名称、代号 • 材料名称、代号、标准号 • 图幅的比例 • 设计、更改等签名栏
标记 处数 设计 绘图 校对 审核
更改内容
签名
工艺
标准化
(年 月 日 )
批准
名称 材料名称
代号
所属装配号 阶段标记
第 1页
重量
比例
共 1页
3
光学零件图 的专用表格
• 对材料的要求 • 对零件的要求
对材料的要求
△ △
光学均匀性 光吸收系数 应力双折射
条纹度 气泡度 对零件的要求
△N △R
θⅠ θⅡ
倒二面角 倒三面角
4
对材料的要求
• nd • vd • 光学均匀性 • 光吸收系数 • 应力双折射 • 条纹度 • 气泡度
5
nd值（折射率）
10
条纹度
• 条纹是玻璃内部丝状或层状的 化学不均匀区，其折射率与主 体不同，光学上的作用相当于 细微的柱面透镜，造成杂光， 影响鉴别率。
11
气泡度
• 玻璃中的气泡是在熔炼的澄清 过程中气体来不及逸出所致， 气泡的光学作用相当于一个细 微的凹透镜引起散射与折射。

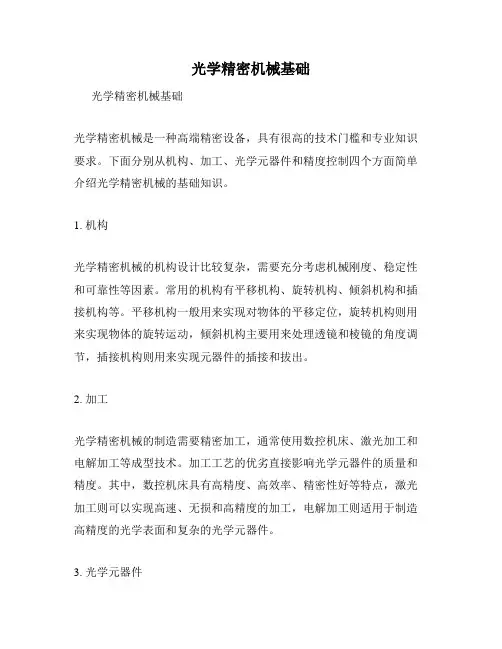

光学精密机械基础
