苏科版 九年级物理上学期期末试卷及答案
苏科版九年级(上)期末试卷及答案一、填空题（每空1分，共计18分）1．“神舟五号”载入飞船成功地发射和回收标志着我国航天技术已经跨入世界先进行列。
“神舟五号”在上升过程中，若以“神舟五号”为参照物，则宇航员杨利伟是 的。
假如你和杨利伟在太空中合作，你应该通过 和他进行交谈。
为了使快速降落的返回舱安全着陆，在距离地面的一定高度，点燃反推火箭发动机向下喷出高温、高压气体，从开始喷气到安全着陆，返回舱的动能 ，重力势能 (选填“增大”、“减小”或“不变”)。
2．如图所示的轻质杠杆，AO 小于BO 。
在A 、B 两端悬挂重物G 1和G 2后杠杆平衡。
若将G 1和G 2同时向支点O 移动相同的距离，则杠杆 端向下倾斜。
3．热机是将 能转化成机械能的机器；如图所示是热机的 冲程；热机工作时对环境造成的污染有 (填一种污染)。
4．一台液压起重机在10s 内把一辆重为15 000N 的汽车举高了2m ，起重机对汽车做了_________J 的功，功率是_________ W 。
5．按图将电池、灯泡、导线连接起来，再依次把铅笔芯 (碳棒)、塑料棒、玻璃棒、橡胶棒接到A 、B 之间，其中能使灯泡发光的是 。
6．小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这盏灯的阻值为 ·7．如图所示，电源电压保持恒定不变，当开关S 闭合后，电流表的示数将 ，电压表的示数将 (填“变大”、“不变”或“变小”)。
8．如图所示的电路中，电源电压2 V 保持不变，电阻R 1=5Ω，R 2=10Ω，当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ．9．如图所示的电路中，当S 闭合后，电压表V 1的示数为4V ，电压表V 2的示数为6V ，电流表A 的示数为1A ，且将R 2和R 3对换位置后，电流表、电压表示数均不变，则电源电压为____V 。
二、选择题（每题2分，共计32分）10．如图所示，杠杆AOB （不计自身质量）的A 端挂重为G A 的物体，B 端挂重为G B 的物体，杠杆能平衡，此时OA 处于水平位置静止。
已知OA=OB ，则（ ）第2题 第3题 第5题第7题第8题 第9题第13题第14题第18题A ．G A =GB B ．G A <G BC ．G A >G BD ．无法判断11．某同学逛南京新百乘自动扶梯从一楼到三楼的过程中，自动扶梯对他做的功约为（ ）A ．0JB ．5×102JC ．5×103JD ．5×104J12．上紧发条的玩具车在水平面上跑动时所A ．动能转化为弹性势能B ．弹性势能转化为动能C ．重力势能转化为动能D ．动能转化为重力势能13．同学们在探究“影响滑轮组机械效率高低的因素”时提出了下列假设（1）滑轮组机械效率高低可能与动滑轮重有关 （2）滑轮组机械效率高低可能与被物重有关（3）滑轮组机械效率高低可能与物体提升高度有关（4）滑轮组机械效率高低可能与与承重绳子段数有关 然后一位同学设计了如图所示的两个滑轮组，进行对比实验来验证提出的假设，则该实验验证的假设是（ ）A ．（1）B ．（2）C ．（3）D ．（4）14．如图3所示滑轮组，正方体A 在水平地面上处于静止状态，已知A 的边长为1dm ，密度为2×103kg/m 3，动滑轮总重为2N ，若使A 对水平地面产生600Pa的压强，作用在绳端的拉力F 为（忽略摩擦和绳重，g ＝10N/kg ）（ ）A ．4NB ．5NC ．1ND ．22N15．下列电器工作过程中，把电能转化为机械能的是（ ）A ．电磁继电器B ．发电机C ．电饭煲D ．电动机16．在图所示的四个电路图中，开关S 闭合后，三个电阻都是并联的是（ ）17．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（ ）A ．用一个开关控制的两盏灯之间是串联的B ．被不同开关控制的各盏灯之间是串联的C ．开关与被控制的灯之间是并联的D ．各盏灯与插座之间是并联的18．如图所示，闭合开关S 后，电压表示数为6V ，电流表示数为3A ，则右框内的电阻连接情况可能为（ ）A ．10Ω和5Ω的电阻串联B ．10Ω和5Ω并联C ．6Ω和3Ω的电阻串联D ．6Ω和3Ω的电阻并联19．电阻R 1和R 2并联，当通过R 1的电流为I 1时，则通过干路的电流为( )。
第20题 第22题 A ．1121I R R R + B ．1221I R R R + C ．1211I R R R + D ．12121I R R R R + 20．如图所示，电源电压不变，要使电流表的示数最大，下列做法中正确的是（ ）A ．S 1、S 2都断开B ．S 1断开S 2闭合C ．S 1闭合S 2断开D ．S 1、S 2都闭合21．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。
由上述实验器材，可以完成的研究课题是（ ）A ．只有①B ．只有②C ．①和②D ．①、②和③22．如图所示，电源电压保持不变，闭合开关S 后，当滑动变阻器的滑片向上移动时，下列判断正确的是（ ）A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变23．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图2所示的一个图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小24．下面四个图是用两个单刀双掷开关控制一盏灯的电路。
则符合照明电路要求的是( )。
25．如图所示的四个电路，已知R 的阻值和电源电压值，能根据已知条件和电表示数求出电阻R x 值的是（ ）三、作图题（第题4分，共计8分）26．图中是一个杠杆，已知阻力F 2的方向，以及动力F 1的力臂，在图中补全F 2的力臂以及动力F 1。
第27题第28题27．如图所示，电源电压不变，虚线框内的电路中接有两个相同的电阻，当开关由断开到闭合时，电流表示数变大，在虚线框甲、乙内画出两种可能的电路连接图。
四、简答题（每题3分，共计6分）28．如图所示，小明觉得按住木棒的力好大，好辛苦，你认为他应该怎样改变位置，会舒服些？请讲出你的理由。
29．现在在实验室的桌面上有两只小灯泡，如果给接上电源，两灯泡都能发光。
连接线路在桌面下，无法直接看到，现在有电流表、电表各一个，导线若干，请你从中选择合适的器材判断两个灯泡是如何连接的，写出所选器材及判断方法。
五、实验与设计题（30、32每题10分,31题6分，共计26分 ）30．某同学在做“杠杆的平衡条件”实验时，使用的杠杆如图所示：（1）杠杆两端装置两只可调节的螺母，能起的作用是____________________________；（2）如果在A 处挂三个相同的钩码，则在B 处要挂________个同样的钩码，杠杆才能保持在水平方向平衡； （3）如果在B 处挂5N 的钩码，在C 处用弹簧测力计作用在C 点，要使杠杆在水平方向平衡，拉力的方向是____________________，大小为__________N ，；（4）在下面空白处设计出该实验数据记录的表格。
31．请以“假如没有电阻，我们的生活会有哪些变化”为题，写出两个有关的场景。
场景一：________________________________________场景二：________________________________________32．在图所示的电路中，用电压表、电流表测电阻R x 的阻 值的实验中：（1）将实验电路补画完整。
（2）当滑片移到某一位置时，电压表、电流表的示数如图所示，则R x 的阻值为_____Ω；（3）某同学在实验中，不小心将滑动变阻器损坏（不能使用）了，一时又找不到其他变阻器。
此时该同学将滑动变阻器从电路中撤下后，假如还能测Rx 的阻值，那么，滑动变阻器损坏后，可能对实验结果的影响是______________________。
（4）在测出电阻值后，该同学继续实验，研究导体中电流跟电阻的关系（滑动变阻器完好）。
他观察电表指针在某一合适的位置，取下R x ，换上另一较大电阻R 0，下一步的操作是________________________，目的是________________________________。
六、计算与说明（第33题4分，34题6分，共计10分）33．某中学为学生供应开水，用锅炉将200kg 的水从25℃加热到100℃，燃烧6kg 的无烟煤，第32题第30题第29题水的比热为4.2×103J/(kg·℃)，无烟煤的热值是3.4×107J/kg，试求：（1）锅炉内200kg的水吸收的热量是多少？6kg无烟煤完全燃烧放出的热量是多少？（2）此锅炉的效率是多少？34．某校初三物理课外活动小组的同学对两个定值电阻R1、R2和一个滑动变阻器R3的阻值进行测定，将这些元件连接成的电路如图所示。
闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的示数是0.2A，电压表的示数是2V。
若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，电流表的示数是0.9A。
求：（1）定值电阻R1的阻值多大？（2）滑动变阻器的最大阻值是多大？（3）定值电阻R2的阻值是多大？苏科版九年级(上)期末试卷参考答案一、填空题（每空1分，共计18分）1.静止无线电减小减小2.B3.内能做功大气污染4. 30 000 3 0005.铅笔芯6.0.75A 8Ω7.变大不变8. 0.4 0.69. 7（第题4分，共计8分）四、简答题（每题3分，共计6分）28.可以把物体向身体靠近些,或把手向前伸一些.根据杠杆平衡条件,力与力臂成反比,在阻力一定时减小阻力臂,或在阻力和阻力臂一定时,增大动力臂.29.器材:电压表.方法:用电压表测出两个灯泡两端和它们的总电压,比较是否相等,如果都相等,则它们是并联的.器材:电流表.方法:把电流表并在其中一个灯泡的两端,如果被并的灯泡不亮,则它们是并联的.五、实验与设计题（30、32每题10分,31题6分，共计26分）30(1)在实验前,调节杠杆平衡(2)两(3)竖直向上15(4)31.电饭锅不能用来煮饭;白炽灯不能发光32.(1)如图(2)6.25(3)实验误差变大(4)调节滑动变阻器控制变量,使导体两端的电压一定.六、计算与说明（第33题4分，34题6分，共计10分）33.(1)6.3×107J 2.04×108J(2)30.9%34.(1)20Ω(2)20Ω(3)10Ω。
苏科版九年级上册物理《期末测试题》附答案
①在杠杆A点处挂4个钩码,则在B点处应挂___个同样的钩码,杠杆仍然在水平位置平衡.
②把B点处 钩码取下,在B点处施加一个竖直向下的拉力F＝____N时,杠杆仍在水平位置平衡.当拉力F向右倾斜时,仍要保持杠杆水平平衡,拉力F的大小将_____(选填“变大”、“变ห้องสมุดไป่ตู้”或“不变”),原因是_____.
(1)图甲是小聂画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将图乙中未完成的电路连接好,要求：导线不能交叉.
()
(2)滑动变阻器应选用______(选填“R1”“R2”或“R3”).
(3)连接好电路,正确操作,移动滑动变阻器的滑片P,小婕发现灯泡忽亮忽暗,则故障可能是_____；
A．滑动变阻器滑片接触不良B．小灯泡短路
17.(1)教室里的日光灯之间是_____联连接的,它们正常工作时的两端电压为_____V；
(2)LED灯具有节能环保寿命长的特点,因此广泛应用.某LED灯亮度与普通“220V、100W”的白炽灯亮度一样,但节能90%,该LED灯的电功率是_____W.1kW•h电能可以供“220V、100W”的白炽灯正常工作______h.
2.如图所示的四种工具在正常使用的过程中,属于费力杠杆的是()
A. 核桃夹子B. 筷子
C. 撬棒D. 羊角锤
3.以下观点不正确的是()
A. 热机在做功冲程中将内能转化为机械能B. 一杯水倒掉一半后,比热容保持不变
C. 物体吸收热量内能增加,温度不一定升高D. 不停弯折铁丝使它温度升高,是通过热传递的方式改变物体内能
(4)完成实验后,小明还想利用该装置探究“水和煤油的吸热能力”,为了完成实验,需要使水和煤油的_____相等,同时为了使相同时间内水和煤油吸收的热量相等,小明设计的电路在原电路的基础上做出的改变是______.
苏科版物理九年级上册《期末考试卷》及答案解析
(7) 进一步分析图像可知,随着灯泡两端电压 增大,灯丝电阻逐渐_______________(选填“增大”、“减小”或“不变”),造成这一现象的原因可能是_________________________________________ ．
4.下列对热学知识进行的归纳总结中,正确的是
A. 下滑时通过热传递增加了物体内能
B. 空气推动塞子时内能增加
C. 海边昼夜温差小是因为水的比热容大
D. 小蒸汽轮机利用机械能转化成内能来工作
5.2017年6月5日19时30分,中央气象台发布了西安和上海两城市在未来24小时内的天气预报：西安：晴,气温21℃～34℃；上海：晴,气温24℃～28℃．造成两地在同一天内气温变化差别较大的原因之一是

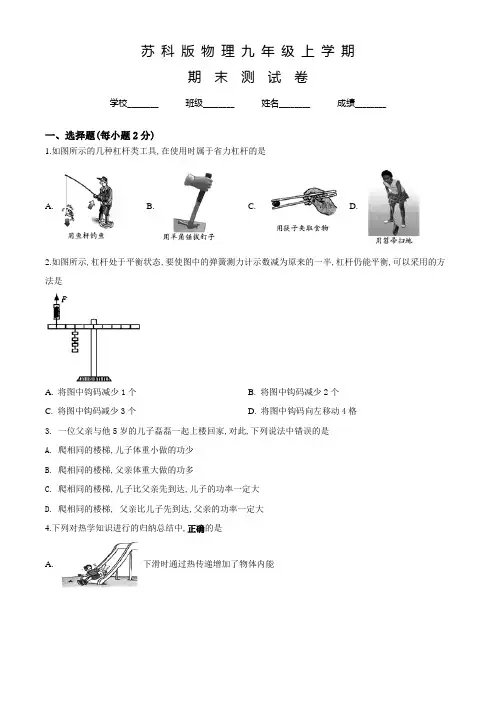

苏 科 版 物 理 九年 级上学 期
期末测 试 卷
学校________班级________姓名________成绩________
一、选择题(每小题2分)
1.如图所示的几种杠杆类工具,在使用时属于省力杠杆的是
A. B. C. D.
2.如图所示,杠杆处于平衡状态,要使图中的弹簧测力计示数减为原来的一半,杠杆仍能平衡,可以采用的方法是
D. 滑动变阻器滑片移动的过程中,电流表先达到最大量程
10.“庆元旦文艺会演”时,物理组的童老师给大家表演了一个“不怕电”的节目.首先童老师将一标有“PZ220 100”的灯泡接到两导线头之间,灯泡正常发光.随后将灯泡取下,童老师站到干燥的木凳上后,左、右手分别抓住 、 两导线头(如图所示).王老师用测电笔分别测试 、 及童老师的皮肤,发现测电笔的氖管都发光,而童老师却谈笑自如.对以上现象的解释,你认为正确的是
苏科版物理九年级上学期《期末测试卷》附答案
苏科版九年级上学期期末考试物理试题一．选择题1.如图所示的工具中，在使用时属于费力杠杆的是A. 羊角锤B. 瓶起子C. 撬棒D. 食品夹2.如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（）A. 一定等于80%B. 一定大于80%C. 一定小于80%D. 以上情况都有可能3.下列家用电器电流最接近4A的是A. 空调B. 洗衣机C. 日光灯D. 电子手表4.下列实例中，属于通过做功改变内能的是A. 用暖水袋暖手，手变热B. 锯木头时，锯片变热C. 饮料放冰箱里，饮料变凉D. 水放太阳底下晒，水变热5.小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。
下列电路图中符合要求的是A. B.C. D.6.分别标有“110V 100W”和“220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是A. W甲＞W乙B. W甲＜W乙C. W甲＝W乙D. 无法确定7.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上可以直接读出应该交的电费B. 空气开关的作用与保险丝作用完全相同C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是A. 10Ω8VB. 20Ω6VC. 20Ω8VD. 10Ω6V9.如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是A. 压力传感器的电阻增大B. 通过显示器的电流减小C. 压力传感器的电压减小D. R0两端的电压减小10.下列做法中符合安全用电原则的是A. 发现有人触电立刻用手把人拉开 B. 靠近但不接触高压带电体C. 用湿抹布擦插座D. 家庭电路中，开关接在火线上11.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）12.小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是A. B. C. D.二．填空题13.汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．14.如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE 为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。
苏科版物理九年级上册《期末考试试题》含答案解析
苏 科 版 物 理 九年 级上学 期
期末测 试 卷
学校________班级________姓名________成绩________
一、选择题(12 题,每题 2 分,共 24分)
1.通常情况下,下列物体属于导体的是
A.塑料尺B.铅笔芯C.玻璃棒D.橡胶棒
2.下图所示的工具中,属于费力杠杆的是：
A. 钢丝钳B. 起子
(1)有用功是多少?
(2)拉力的功率是多少?
(3)滑轮组机械效率是多少?
28.微电脑型热水壶具有温度可控、自动抽水等优点．下表是该电热水壶 铭牌,
求：
(1)电热水壶在额定电压下工作时的电流(保留一位小数)．
(2)电热水壶正常工作时,将 1.2kg 的水从 20℃加热到 100℃时,水吸收的热量是多少? ()
32.探究杠杆的平衡条件实验：
(1)如图所示,若杠杆在使用前左端低,右端高,要使它在水平位置平衡,应将杠杆右端的螺母向________(填“左”或“右”)调节至平衡,杠杆平衡后,在整个实验过程中,________(填“可以”或“不可以”)再旋动两侧的螺母．
(2)下列实验步骤中
A．调节杠杆两端的平衡螺母,使杠杆在水平位置平衡；
18.在如图(a)所示的电路中,电源电压为 3.0V,L1,L2为 2 个额定电压为 3.0V 的相同规格的小灯泡,这种小灯泡的伏安特性曲线如图(b)所示,则小灯泡的额定功率________W．当开关 S 闭合后,L1的电阻是________Ω,L2消耗的功率是________W．
苏科版物理九年级上册《期末考试试卷》附答案解析
苏科版物理九年级上学期期末测试卷一、选择题1. 下列用电器中，利用电流的热效应工作的是A. 电视机B. 电水壶C. 电风扇D. 电动机2. 下列实例中，有力对物体做功的是A. 跳水运动员从跳台跳下B. 小球在光滑水平面上滚动C. 背着书包在水平路面上前进D. 举重运动员举起杠铃停在空中3. 在生产和生活中经常使用各种机械，使用机械时A. 功率越大，做功越快B. 做功越多，机械效率越高C. 做功越快，机械效率越高D. 可以省力、省距离，也可以省功4. 一个72kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．估测球的质量约A. 10kgB. 30kgC. 72kgD. 120kg5. 将一瓶酒精用去三分之一，剩余酒精的（）A. 热值、密度和比热容都不变B. 热值、密度、比热容都变为原来的三分之二C. 热值变为原来的三分之二，密度、比热容不变D. 热值不变，密度、比热容变为原来的三分之二6. 温度表示物体的冷热程度，内能是物体内分子动能和势能的总和，下列说法正确的是A. 0摄氏度的物体的内能为零B. 温度高的物体内能一定大C. 对物体做功时内能可能增加D. 物体内能增加时温度一定升高7. 将导体AB、灵敏电流表和开关构成回路，将导体AB悬挂在蹄形磁铁之间，闭合开关后A. 电流表会发生偏转B.AB向右运动时电流表指针偏转C. AB向上运动时电流表指针偏转D. 蹄形磁铁向下运动时电流表指针偏转8. 导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体A. 通过导体的电流越大，导体电阻越小B. 通过导体的电流为零，导体的电阻也为零C. 加在导体两端的电压越大，导体的电阻越大D. 电阻是导体本身的性质，与电流、电压无关9. 如图所示，根据可测量的数据，不能测量电阻R的A. 阻值 B. 电流 C. 电功率 D. 电功10. 如图所示，电路中电源电压不变，闭合开关S后，电路正常工作．一段时间后，电灯熄灭、两只电表的示数均变大，则发生的故障是A. 电阻R短路B. 电阻R断路C. 灯泡L断路D. 灯泡L短路11. 压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是A. B. C. D. 12. 如图所示，电源电压不变，通过改变开关的状态，读出电表的读数，不能比较电阻R1和R2大小的是A. B.C. D.二、填空题13. 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．这是用_____的方式使物体内能增加，其能量转化与汽油机的_____冲程相同．若筒内不放棉絮，将活塞迅速向下压，筒内气体温度将_____（选填“升高”/“不变”/“降低”）．14. 如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则经过A点时的重力势能_____B点的重力势能；经过A点时的速度_____经过B点的速度；经过A点时的机械能_____B点的机械能（都选填“大于”“小于”或“等于”）．15. 如图所示，小明通过斜面用平行于斜面F＝200N的推力，将质量为30kg的物体在5s时间内匀速推到1m高的平台上，斜面一长s＝2m（g取10N/kg）．则：推力的功率为_____ W，斜面的机械效率为_____%，斜面对物体的摩擦力为_____ N．16. 如图所示，a处的磁场比b处的磁场_____（强/弱），静止在a处的小磁针的北极指向_____（左/右）．若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的_____（南/北）极．17. 小华将标有“220V 1800W”的电水壶正常工作6min，消耗的电能为_____kW•h，消耗的电能转化为_____能．电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，这一现象_____（能/不能）说明小华家的电路一定超负荷运行．18. 如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0～3V，则灯L正常发光时的电流为_____A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是_____Ω；灯泡L的最小功率会达到_____W．（忽略灯丝电阻的变化）19. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向左移动时，电流表的示数_____，电压表的示数_____，电压表示数与电流表示数的比值_____（均选填“变大”、“不变”、“变小”）．20. 某小组在探究“比较两种物质在太阳照射下升温快慢”的活动中，同学们经过讨论，一致认为应控制两种物质的_____和初温相等，确保两种物质的受热面积相同且正对阳光，这样做是为了让两种物质在相同的时间内_____相同，若采用正确的方法进行探究，半小时后，甲物质的温度升高了5℃，乙物质的温度升高了2℃，则比热容较大的物质是_____（甲/乙）．三、解答题21. 在图中，由电流方向填入电池和电流表的符号，使电路成为并联电路．（）22. 在图中，将电灯和开关接到电路中．（）23. 如图所示，根据电源的正负极标出磁感线的方向、小磁针N、S极．（）24. 小明家每天所消耗的天然气能将1标准气压下30kg、20℃的水烧开，通过燃气计量表，查出每天消耗的天然气约0.5m3，天然气的热值为3.6×107J/m3，水的比热容是4.2×103J/（kg•℃），求小明家（1）烧水时有效利用的热量；（2）每天消耗天然气放出的热量；（3）所用烧水炉具的能量利用效率．25. 搬运工人用如图所示的滑轮组，在5s内将一个重120N的物体匀速提升3m，所用的拉力F为50N，不计绳重及摩擦．求：（1）拉力F做功的功率；（2）滑轮组的机械效率；（3）提升480N重物时的拉力．26. 如图甲所示，探究“通电直导线周围的磁场”时，将一根直导线放在静止小磁针的正上方，并与小磁针平行．（1）闭合开关后，观察到小磁针发生偏转，说明通电直导线周围存在_____．改变直导线中的电流方向，小磁针偏转方向_____（不变/改变）．（2）实验中小磁针的作用是_____．若移走小磁针，通电直导线周围_____（仍有/没有）磁场．（3）进一步探究表明，通电直导线周围磁场分布情况如图乙所示．它的磁感线是以电流为中心的一系列同心圆．由乙图可知，若甲图中直导线的电流方向不变，将小磁针移到直导线的正上方平行放置，小磁针的偏转方向与原来_____（相同/相反），你判断的依据是_____．27. 某实验小组测一滑轮组机械效率的数据如表：实验次数动滑轮重G动/N钩码重G物/N钩码上升高度h物/m直接将钩码举高做的功W有用/J弹簧力计的示数F拉/N绳子自由端移动距离s物/m/使用滑轮组动力做功W总/J滑轮组的机械效率η10.53 1 0.1 0.1 0.7 0.3 0.21 47.6%2 2 0.1 0.2 1.1 0.3 0.33 60.6% 34 0.1 0.4 2 0.3 0.6 66.6% （1）请你在图中画出本实验的绕绳方法．（ ）（2）用同一滑轮组提升不同重物至同一高度：克服动滑轮的重力所做的额外功_____（相同/不同）；提升的物重增加时，克服摩擦和绳重所做的额外功_____（变大/不变/变小），滑轮组的机械效率_____（变大/不变/变小）．（3）由本实验_____（能/不能）推断：任何机械的机械效率跟物重均有关． 28. 小明想测量一只额定电压为2.5V 小灯泡的额定功率．（1）如图甲是他测量的实物电路图，图中连线不完整，请你用笔画线代替导线将实物电路连接完整，使实验能正常进行． （ ）（2）在闭合开关前，应将图中滑动变阻器滑片P 移至_____（选填“A”或“B”）端．（3）连好电路闭合开关，他发现无论如何移动滑动变阻器滑片P ，小灯泡都不发光，如果仅仅是由于小灯泡断路，可观察到电压表_____示数，电流表_____示数．（4）排除故障后，闭合开关，移动滑动片P 到某一位置，电压表示数如图乙所示，此时应将滑片P 向_____（选填“A”或“B”端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．（5）在做实验的过程中，小明不慎将电流表碰坏了，于是他用一个阻值为10Ω的定值电阻R 0，连接成如图丙所示的电路，先将开关S 接“a”时，调节滑动变阻器，使电压表的读数为_____V ，再将开关S 接“b”，读出电压表的读数为2.8V ，由此可计算出小灯泡的额定功率为_____W ． 29. 阅读短文，回答问题： 电磁继电器电磁继电器是电子控制器件，由低压控制电路和工作电路两部分组成，它能用较小的电流控制较大的电流．电磁继电器的主要部件是电磁铁、衔铁、弹簧和触点．电磁铁内部铁芯和衔铁都是软铁类物质，这种物质在有外磁场时容易被磁化，离开磁场时容易退磁．低压控制电路通过接通电源，电流通过电磁铁线圈产生磁场，磁场的磁感应强度与通过它的电流成正比，具有磁性的电磁铁对衔铁有吸引力，电磁继电器就是通过低压控制电路中有无电流使触点接触状况发生改变的．（1）接通低压电源时使电磁铁内铁芯________，断电后电磁铁内铁芯________．（2）如图甲所示，与衔铁相连的直杆是一种简单机械，物理上称之为________．（3）如图甲所示，在实验中电磁继电器工作时，可能发生的动作是________（填所选项的字母）．A.低压电源断开，工作电路中的灯泡不亮，电动机转动B.低压电源接通，工作电路中的灯泡不亮，电动机转动C.低压电源断开，工作电路中的灯泡发光，电动机转动D.低压电源接通，工作电路中的灯泡发光，电动机不转动（4）某次低压电源通电后，电磁铁不能将衔铁完全吸下，现要使电磁继电器能正常工作，可采取的措施是________（填所选项的字母）．A.减小工作电路中的电流B.增大工作电路中的电流C.减小低压控制电路中的电流D.增大低压控制电路中的电流（5）如图乙所示，描述了电磁铁对衔铁的吸引力的大小F与低压控制电路中的电流强度I的关系，可能正确的是________．答案与解析一、选择题1. 下列用电器中，利用电流的热效应工作的是A. 电视机B. 电水壶C. 电风扇D. 电动机【答案】B【解析】【分析】电流的热效应：电流通过导体要发热（电能转化为内能），这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．【详解】A．电视机在使用时主要将电能转化为光能和声能，不是利用电流的热效应来工作的，故A不符合题意；B．电水壶是利用电流的热效应制成的加热设备，是利用电流的热效应来工作的，故B符合题意；C．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；D．电动机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D不符合题意．故选B．2. 下列实例中，有力对物体做功的是A. 跳水运动员从跳台跳下B. 小球在光滑水平面上滚动C. 背着书包在水平路面上前进D. 举重运动员举起杠铃停在空中【答案】A【解析】【分析】做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．【详解】A．跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，故A 符合题意．B．小球在光滑水平面上滚动，依靠的是小球的惯性，小球水平方向上虽然移动了距离，但是水平方向上没有力的作用，没有力做功，故B不符合题意．C．背着书包在水平路面上前进，人给书包一个向上的力，书包向上没有移动距离，该力对书包没有做功，故C 不符合题意．D ．举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，该力对杠铃没有做功，故D 不符合题意． 故选A ．3. 在生产和生活中经常使用各种机械，使用机械时 A. 功率越大，做功越快 B. 做功越多，机械效率越高 C. 做功越快，机械效率越高 D. 可以省力、省距离，也可以省功 【答案】A 【解析】 【分析】（1）功率是表示做功快慢的物理量，即功率越大，做功越快；（2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大； （3）功率和效率是无必然联系的； （4）使用任何机械都不省功．【详解】A ．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A 正确；B ．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B 错误；C ．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C 错误；D ．使用任何机械都不省功，故D 错误． 故选A ．4. 一个72kg 的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．估测球的质量约A. 10kgB. 30kgC. 72kgD. 120kg【答案】B 【解析】设人的质量为m 1，球的质量是m 2，如图， L OB 约为L OA 的2倍，∵跷跷板处于平衡状态，∴G 1 L OA =G 2 L OB ，即：m 1 gL OA =m 2 gL OB ，∴球的质量：m 2 =m 1L OA /L OB ，故m 2约为36kg ，故选B ．5. 将一瓶酒精用去三分之一，剩余酒精的（）A. 热值、密度和比热容都不变B. 热值、密度、比热容都变为原来的三分之二C. 热值变为原来的三分之二，密度、比热容不变D. 热值不变，密度、比热容变为原来的三分之二【答案】A【解析】【详解】热值、密度和比热容都是物质的特性，不随体积或质量的变化而变化.所以将一瓶酒精用去三分之一，热值、密度和比热容都不变；故选A.6. 温度表示物体的冷热程度，内能是物体内分子动能和势能的总和，下列说法正确的是A. 0摄氏度的物体的内能为零B. 温度高的物体内能一定大C. 对物体做功时内能可能增加D. 物体内能增加时温度一定升高【答案】C【解析】【分析】（1）一切物体都具有内能．（2）物体的内能跟物体的质量、状态、温度有关．（3）改变物体内能的方式有做功和热传递．（4）内能增加时，可能是物体温度升高，也可能是物体的状态发生改变．【详解】A．一切物体在任何温度下都具有内能，所以0℃的物体仍然有内能，故A错误；B．内能的大小与物体的质量、温度、状态有关，所以温度高的物体内能不一定大，故B错误；C、若对物体做功时没有放出热量，则物体的内能一定增加；若对物体做功同时放出热量，物体的内能可能增加、减小或不变，故C正确；D、物体内能增加时，其温度不一定升高，如晶体熔化时吸收热量，内能增加，但温度不变，故D错误．故选C．7. 将导体AB、灵敏电流表和开关构成回路，将导体AB悬挂在蹄形磁铁之间，闭合开关后A. 电流表会发生偏转B. AB向右运动时电流表指针偏转C. AB向上运动时电流表指针偏转D. 蹄形磁铁向下运动时电流表指针偏转【答案】B【解析】【分析】产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动．【详解】将导体AB、灵敏电流表和开关构成回路．根据各选项判断．A．闭合开关后，导体在磁场中不运动，没有感应电流，电流表指针不偏转，故A错误；B．磁体不动，AB向右运动时，导体做切割磁感线运动，因此电路中会有感应电流产生，电流表的指针偏转，故B正确；C．AB向上运动时，由于不切割磁感线，所以在电路中不会产生感应电流，电流表的指针不偏转，故C错误；D．导体AB不动，蹄形磁铁向下运动时，不切割磁感线，电路中不会产生感应电流，电流表的指针不偏转，故D错误．故选B．8. 导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体A. 通过导体的电流越大，导体电阻越小B. 通过导体的电流为零，导体的电阻也为零C. 加在导体两端的电压越大，导体的电阻越大D. 电阻是导体本身的性质，与电流、电压无关【答案】D【解析】【分析】电阻是导体对电流的阻碍作用，是导体本身的一种属性；电阻与电压、电流无关．【详解】电阻是导体本身的一种属性，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，即使电压或电流为零，电阻也不为零．故只有选项D说法正确．故选D．9. 如图所示，根据可测量的数据，不能测量电阻R的A. 阻值B. 电流C. 电功率D. 电功【答案】D【解析】【分析】分析电路的连接及电表测量的量，根据欧姆定律、电功率和电功的定义分析．【详解】图中定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测通过R的电流，则根据URI，可求出电阻R的阻值，根据P=UI可求电阻R的电功率，即ABC选项均可测量；根据W=UIt可知，没有工作时间，不能测量电阻R的电功．故选D．10. 如图所示，电路中电源电压不变，闭合开关S后，电路正常工作．一段时间后，电灯熄灭、两只电表的示数均变大，则发生的故障是A. 电阻R短路B. 电阻R断路C. 灯泡L断路D. 灯泡L短路【答案】D【解析】【详解】A．如果电阻R短路，电路中电流变大，但电压表示数变为零，不符合题意；B．如果电阻R断路，则电流表示数为零，电压表正负接线柱与电源两极相连，因此电压表示数变大，不符合题意；C．如果灯L断路，电流表示数变为零，不符合题意；D．如果灯L短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，符合题意；11. 压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是A. B.C. D.【答案】D【解析】【分析】并联电路中各支路独立工作、互不影响，根据题意可知压力变化时压敏电阻阻值的变化，根据欧姆定律判断电流的变化；在串联电路中，用电器两端电压与其阻值成正比，据此判断电压表示数变化．【详解】A．压敏电阻与定值电阻并联，电路两端电压一定，当压力增大时，压敏电阻的阻值减小，则总电阻减小，根据欧姆定律可知，干路电流增大，即电流表示数增大，故A不符合要求；B．电流表测量压敏电阻支路的电流，当压力增大时，压敏电阻的阻值减小，根据欧姆定律可知，通过压敏电阻的电流增大，即电流表示数增大，故B不符合要求；C．压敏电阻与定值电阻串联，电压表测定值电阻R0 的电压，当压力增大时，压敏电阻阻值减小，根据串联电路中用电器两端电压与其阻值成正比可知，压敏电阻两端电压减小，则定值电阻R0两端电压增大，即电压表示数增大．故C不符合要求；D．压敏电阻与定值电阻串联，电压表测压敏电阻的电压，当压力增大时，压敏电阻阻值减小，根据串联电路中用电器两端电压与其阻值成正比可知，压敏电阻两端电压减小，即电压表示数减小．故D符合要求．故选D．12. 如图所示，电源电压不变，通过改变开关的状态，读出电表的读数，不能比较电阻R1和R2大小的是A. B.C. D.【答案】D【解析】【分析】（1）串联电路中各处的电流相等，阻值大的电阻其两端的电压较大，反之较小，即电压与电阻成正比；（2）并联电路中各支路两端的电压相等，通过的电流较大的支路其电阻较小，反之越大．【详解】A．两个电阻串联，电压表V1测电源两端的电压，电压表V2测量电阻R1两端的电压，由串联电路中总电压等于各分电压之和可知R2两端的电压，根据串联电路的分压特点可知两电阻的阻值大小关系，故A不符合题意；B．两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据串联电路的分压特点可知两电阻的阻值关系，故B不符合题意；C．由电路图知，两开关均闭合时，电路为R1的简单电路，电流表测电路中的电流I1；只闭合S1时，两电阻串联，电流表测电路中的电流I2；根据欧姆定律分别计算出再次的电阻，求之差为R2的电阻，就能比较两电阻的阻值关系，故C不符合题意；D．两电阻并联，电压表测电源的电压，电流表测量干路电流，只能求出电路的总电阻，不能求出或测出电阻R2、R1的阻值，无法比较两电阻的阻值大小，故D符合题意．故选D．二、填空题13. 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．这是用_____的方式使物体内能增加，其能量转化与汽油机的_____冲程相同．若筒内不放棉絮，将活塞迅速向下压，筒内气体温度将_____（选填“升高”/“不变”/“降低”）．【答案】(1). 做功(2). 压缩(3). 升高【解析】【分析】改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能．【详解】在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，机械能转化为内能，使空气的内能增加；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相同；实验中如果不放入棉絮，将活塞迅速向下压，机械能转化为内能，筒内气体内能增大，温度升高．14. 如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则经过A点时的重力势能_____B点的重力势能；经过A点时的速度_____经过B点的速度；经过A点时的机械能_____B点的机械能（都选填“大于”“小于”或“等于”）．【答案】(1). 等于(2). 大于(3). 大于【解析】【分析】（1）动能大小的影响因素：质量、速度，质量越大，速度越大，动能越大；（2）重力势能大小的影响因素：质量、被举得高度，质量越大，高度越高，重力势能越大；（3）机械能等于动能和势能之和，不计阻力，机械能守恒．【详解】由图可知，A、B是同一高度的两点，皮球的质量始终不变，所以A点的重力势能等于B点的重力势能；皮球运动的过程中，克服阻力做功，其中部分机械能转化为内能，机械能总量减小，所以A点的机械能大于B点的机械能；又由于A点和B点的重力势能相同，所以A点的动能大于B点的动能，则A点的速度大于B点的速度．15. 如图所示，小明通过斜面用平行于斜面F＝200N的推力，将质量为30kg的物体在5s时间内匀速推到1m高的平台上，斜面一长s＝2m（g取10N/kg）．则：推力的功率为_____ W，斜面的机械效率为_____%，斜面对物体的摩擦力为_____ N．【答案】 (1). 80 (2). 75 (3). 50【解析】【分析】（1）根据公式W=Fs 求出推力做的总功；知道做功时间，利用W P t =求推力做功功率； （2）知道物体重力和高度，利用公式W=Gh 求出有用功；利用效率公式W W η=有用总求出机械效率；（5）根据W 总=W 有用+W 额求出克服摩擦做的额外功，根据W 额=fs 求出摩擦力．【详解】（1）推力做的总功：W 总=Fs=200N ×2m=400J ，推力做功功率：400580W sJ W P t ===； （2）物体的重力：G=mg=30kg ×10N/kg=300N ，推力做的有用功：W 有用=Gh=300N ×1m=300J ；斜面的机械效率：300J 400J100%75%W W η⨯===有用总； （3）因为W 总=W 有用+W 额所以克服摩擦做的额外功：W 额=W 总﹣W 有用=400J ﹣300J=100J ，根据W 额=fs ，得斜面对物体的摩擦力：100J 50N 2mW f s ===额． 16. 如图所示，a 处的磁场比b 处的磁场_____（强/弱），静止在a 处的小磁针的北极指向_____（左/右）．若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的_____（南/北）极．【答案】 (1). 弱 (2). 左 (3). 南【解析】分析】（1）在磁体外部，磁感线从N极出发，回到S极；（2）磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．【详解】磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱；磁体外部的磁感线是从N极出发，回到S极的，所以磁体的右侧是N极，左侧是S极，故a点所放小磁针静止时北极指向左；地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北方，即地磁场的南极．17. 小华将标有“220V 1800W”的电水壶正常工作6min，消耗的电能为_____kW•h，消耗的电能转化为_____能．电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，这一现象_____（能/不能）说明小华家的电路一定超负荷运行．【答案】(1). 0.18 (2). 内(3). 不能【解析】【分析】（1）由公式WPt可求得6min内消耗的电能．（2）要判断能量转化的问题，主要看它消耗什么能量，产生什么能量，因为总是消耗的能量转化为了产生的能量．（3）家庭电路中的空气开关自动断开，是因为电流过大，其原因有二：一是短路，二是用电器的总功率过大．【详解】（1）已知通电时间t=6min=0.1h，电水壶消耗的电能：W=Pt=1.8kW×0.1h=0.18kW•h．（2）电水壶属于电热器，利用电流的热效应工作，工作时，将电能转化为内能；（3）电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，可能是用电器的总功率过大，使得电路中的电流过大，也可能是电路中发生了短路，也会使空气开关自动断开．不能说明小华家的电路一定超负荷运行．18. 如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0～3V，则灯L正常发光时的电流为_____A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是_____Ω；灯泡L的最小功率会达到_____W．（忽略灯丝电阻的变化）。
苏科版物理九年级上册《期末检测卷》及答案解析
(2)如图所示,请用笔画线代替导线将图中的三孔插座(单独使用)、螺口灯泡和开关正确连入家庭电路.
()
四、实验题
21.按要求完成填空.
(1)如图所示,在探究不同物质的吸热本领是否相同的实验中,初温相同的水和煤油升高相同的温度所吸收热量的多少是通过______________来反映的,实验中要控制水和煤油的___________相同.
(2)如图所示,是用来探究通电时间相同时,电流通过导体产生的热量与_____的关系, 产生的热量比 产生的热量___________(选填“多”或“少”).
22.小明利用如图所示装置测量动滑轮的机械效率.实验数据如下表：
序号
动滑轮重
钩码重力
钩码上升高度
绳的拉力
绳端移动距离s/m
机械效率
①
0.1
1
0.1
C. 白炽灯泡的灯丝D. 家用保险丝
4.关于家庭电路和安全用电,下列说法正确的是
A. 发现有人触电应立即用手将人拉开
B. 有金属外壳的家用电器,金属外壳必须接地
C. 使用测电笔时,手不要接触笔尾金属体,以免触电
D. 空气开关“跳闸”,一定是发生了短路,立即闭合开关即可
5.汽车上坡时驾驶员加大油门的同时将变速器换为低速挡,加大油门是为了使发动机发挥更大功率换为低速挡是为了减慢车速.那么驾驶员在汽车上坡时减慢车速的目的是
(6)此实验还可得出,当通过灯泡的电流变大、灯丝温度升高时,灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)
五、计算题
24.一辆在水平路面上沿直线匀速行驶的货车,行驶时所受的阻力为车总重的0.1倍,货车(含驾驶员)空载时重为 .求：
(1)货车空载行驶时所受的阻力大小
苏科版九年级上册物理《期末考试卷》及答案解析
苏科版物理九年级上学期期末测试卷一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I24. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：37. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B.更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是A. B. C. D. 二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a 和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.15. 如图，已知R1的阻值为100Ω，电流表A1、A2示数分别为1.5A、0.5A，则R2＝_____Ω，经过1min电阻R1产生的热量为_____J．16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L水由20℃加热到45℃，则水需要吸收太阳能_____J；若用天燃气热水器加热，则需要完全燃烧_____m3的天燃气；若使用功率为2000W的电热水器加热，则需要_____h的时间（已知水的比热容为4.2×103J/（kg⋅℃），天燃气的热值为4.2×107J/m3；不考虑能量转换过程中的损失）17. 如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S 由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．三、作图与探究题20. 如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确_______.地接入电路中（1）请在虚线框内画出该实验所用的电路图，然后用笔画线代替导线，把图乙所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）．（）（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到_____（选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图丙所示，该示数为_____A．（3）接下来，小宇同学应该_____，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为_____V实验次数 1 2 3电阻R/Ω 5 10 20 电流I/A 0.2 0.1 （4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流与电阻成_____（选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P ，电压表示数始终_____（选填“大于”或“小于”）所需电压．22. 如图所示的装置探究“电流通过导体产生的热量与电流的关系”．相同烧瓶内装满了煤油．（1）烧瓶中装入的煤油是_____（选填“导体”或“绝缘体”）．（2）为达到实验目的，选用的两电阻丝R 1与R 2的阻值应_____（选填“相等”或“不相等”），通过R 1的电流_____通过R 2的电流（选填“大于”或“小于”）．（3）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大．说明在其他条件相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越_____．（选填“多”或“少”）23. 如图所示，导体AB 棒放在处于蹄形磁体磁场中的水平金属轨道上.（1）接通电源，这时会看到导体AB 运动起来，这表明_______有力的作用.（2）保持磁场方向不变，改变导体AB 中的电流方向，导体AB 的运动方向_______（不变/改变）. （3）通电后导体AB 运动的过程中，是把_______能转化为_______能的过程.24. 一只铭牌模糊的小灯泡L ，仅能看清标有“0.3A”字样．图甲是小明测量小灯泡L 1额定功率时连接的实物图；①图中有一根线连接错误，请在这根线上打“×”，并在图中改正；（ ）②把滑动变阻器的阻值调到最大闭合开关，电流表示数为0.1A ，移动滑片P ，通过观察_____表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_____W．四、计算题25. 如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：额定电压220V频率50Hz额定功率1000W容量 1.5L（1）电热水壶的电阻；（2）将一壶水从25℃加热到100℃时，水吸收的热量；（3）若加热一壶水所需时间为10min，电热水壶的热效率．26. 某电熨斗的电路图如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成．调温电阻R是可变电阻，其最大电阻为110Ω．温度对电阻的影响忽略不计．则：（1）该电熨斗以最大功率工作10min消耗的多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？27. 妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：请问：额定电压：220V 型号KFR﹣2GW/uR2频率：50Hz 额定功率：1100W（1）这台空调正常工作时通过的电流是多少安？（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）答案与解析一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确【答案】A【解析】【详解】①分子的运动眼睛无法直接观察，是通过扩散现象来反映的．扩散现象表明一切物质的分子不停地做无规则运动，故正确；②内燃机压缩冲程是将机械能转化为内能，故错误；③压缩气体使气体温度升高是通过做功把机械能转化成内能，改变物体内能，故正确；④热机效率是热机性能的重要指标之一，故正确．①③④正确；2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．【详解】自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；接入电路的用电器总功率越大，由公式PIU可知通过电能表的电流就越大，故B正确；小磁针静止时N极所指的方向为该点磁场的方向，故C错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误；故应选B．【点睛】知道电流的方向、功率的计算公式、磁场的一些性质、带电磁铁的仪器利用的是电流的磁效应原理，是解此题的关键．3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I2【答案】C【解析】【详解】AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2，又因为两个灯泡阻值不等，所以U1≠U2，故AB错误；CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=I l +I2，又因为两个灯泡阻值不等，所以根据并联分流规律可知I1≠I2，故C正确，D错误，故选C．【点睛】本题考查的是串并联电路的特点，解题的关键是判断电路的连接方式，掌握串联分压，并联分流的特点．4. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】C【解析】【详解】B．由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，故B错误；AD．根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；C．当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确．5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.【答案】C【解析】【详解】A．湿敏电阻R x与定值电阻R0串联，电流表测串联电路的电流．当R x变小，电路的总电阻变小，根据欧姆定律IUR可知，电路中电流变大；植物含水量变高，R x变大，电路的总电阻变大，电路中电流变小；故A不符合题意．B．湿敏电阻R x与定值电阻R0串联，电压表测R0两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，由串联电路电压关系，定值电阻R0两端电压变大，则电压表示数变大；同理，当R x变大，则电压表示数变小；故B不符合题意．C．湿敏电阻R x与定值电阻R0串联，电压表测R x两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，则电压表示数变小；同理，当R x变大，则电压表示数变大；故C符合题意为答案．D．湿敏电阻R x与定值电阻R0串联，电压表测电源电压，所以电压表示数不变，故D不符合题意．【点睛】6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：3【答案】A【解析】【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．【详解】分析可知，甲、乙两个电表均不能为电流表，否则会形成短路，因此甲、乙都为电压表，则灯L1、L2为串联，电压表甲测量电源电压，电压表乙测量L2两端电压；因为串联电路总电压等于各部分电压之和，且甲、乙两个电表的示数之比是4：3，所以灯L1、L2两端电压之比：U1：U2＝（4﹣3）：3＝1：3；又因为串联电路电流相等，即I1＝I2；所以，由I＝UR 可得，R1：R2＝11UI:22UI＝U1：U2＝1：3．故选A．7. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大【答案】D【解析】【分析】（1）开关S1闭合后，为串联电路，电阻R与灯泡L串联；开关S2闭合，灯泡L被短路，只有电阻R接入电路；（2）根据电路结构及并联电路特点、欧姆定律及功率公式分析答题，做出选择．【详解】ABC、只闭合开关S1，为串联电路，电阻R与灯泡L串联；电压表测量的是R两端的电压，根据串联电路的电压特点可知，电压表示数要小于电源电压；开关S2闭合时，灯泡被短路，灯泡不发光，电路中只有R，总电阻减小；电压表测量的是电源电压，故电压表示数变大；故ABC错误；D、开关S2闭合后电路总电阻R总变小，电流变大，电阻R两端的电压变大，根据P＝UI可知电路的总功率变大，故D正确．故选D．【点睛】本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握串联电路的特点、掌握功率公式是正确解题的关键．-图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】D【解析】【详解】A．电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，故A错误；B．如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为P UI==⨯0.5V0.1A=0.05W故B错误；C．因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻变大，所以通过小灯泡的电流与其两端的电压不成正比，故C错误；D．小灯泡的额定电压为2.5V时，图知电流为0.25A，所以功率为==⨯=P UI2.5V0.25A0.625W故D正确.故选D.9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路【答案】B【解析】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，故A错误；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，故B正确；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，故C错误；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，故D错误；故选B．点睛：重点理解当灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表通过滑动变阻器连接到电源两端，会有示数且接近电源电压．10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第【答案】B【解析】【分析】【详解】英国物理学家焦耳在大量实验的基础上，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即即发现了焦耳定律Q=I2 Rt；并且为了纪念他做出的贡献，将他的名字命名为热量（能量）的单位.故选B.11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B. 更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体【答案】C【解析】试题分析：选用插座时，大功率家用电器必须使用三孔插座，选项A是错误的；更换灯泡时，必须断开电源开关，选项B 是错误的；发现有人触电时，首先应切断电源，选项C 是正确的；用验电笔检验时，手指不接触笔尖金属体，但手指必须接触笔尾金属体，选项D 是错误的．故本题正确选项是C ．【考点定位】安全用电常识．12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是 A. B. C. D.【答案】B【解析】【分析】（1）手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．【详解】A. 奥斯特实验证明通电导体周围存在磁场．与手压电筒的制成原理无关．故A 错误．B. 图中导体ab 在磁场中做切割磁感线运动时，电路中产生了感应电流(可以从电流表指针发生偏转来体现)，这是电磁感应现象，与手压电筒的制成原理相符合．故B 正确．C. 此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与手压电筒的制成原理无关．故C 错误．D. 此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理无关，故D 错误．故选B.二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a 、b 、c 是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a 和b”、“a 和c ”或“b 和c ”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．【答案】 (1). b 和c (2). 镍铬合金线【解析】【分析】根据顺时针旋转旋钮时灯泡发光变亮判断电位器阻值减小进而确定接线；相同条件下铜丝比镍铬合金丝的阻值小．【详解】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b 和c 接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝． 14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h ，电冰箱的实际电功率为________W.【答案】 (1). 0.5 (2). 50【解析】（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h ．（2）电冰箱的实际电功率为0.5?P 0.055010W kW h kW W t h====． 15. 如图，已知R 1的阻值为100Ω，电流表A 1、A 2示数分别为1.5A 、0.5A ，则R 2＝_____Ω，经过1min 电阻R 1产生的热量为_____J ．【答案】 (1). 200 (2). 6000【解析】【分析】由电路图可知，两电阻并联在电源两端，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；已知电阻R 1的阻值及通过电阻的电流，由欧姆定律可以求出R 1两端电压；由并联电路电压的特点可知电阻R 2两端的电压，利用U R I =计算R 2的电阻；由电功公式W=UIt 可以求出R 1产生的热量． 【详解】(1)由U I R= 可得,R1两端电压：()111 1.5A 0.5A 100Ω100V U I R ==-⨯= ,由于并联电路两端电压相等,所以电阻R 2两端的电压为100V ，因此R 2的电阻：222100V =200Ω0.5A U R I == ；1min 内电阻R 1产生的热量：100V 1A 60s 6000J Q W UIt ===⨯⨯= .16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L 水由20℃加热到45℃，则水需要吸收太阳能_____J ；若用天燃气热水器加热，则需要完全燃烧_____m 3的天燃气；若使用功率为2000W 的电热水器加热，则需要_____h 的时间（已知水的比热容为4.2×103J/（kg ⋅℃），天燃气的热值为4.2×107J/m 3；不考虑能量转换过程中的损失）【答案】 (1). 1.26×106 (2). 0.03 (3). 0.175【解析】【分析】（1）知道水的体积，利用m=ρV 求水的质量；再利用Q 吸=cm △t 求水吸收的太阳能；（2）不考虑能量转换过程中的损失，天然气完全燃烧释放的热量和水吸收的热量相等，根据Q 放=Vq 求出所需天然气的体积．【详解】水的体积V=12L=12dm 3=0.012m 3，由ρ=m V得水的质量：m=ρV=1×103kg/m 3×0.012m 3=12kg ， 水吸收的热量：Q 吸=cm(t−t 0)=4.2×103J/(kg ⋅℃)×12kg ×(45℃−20℃)=1.26×106J ，即水吸收的太阳能为1.26×106J ；因不考虑能量转换过程中的损失，所以天燃气完全燃烧释放的热量Q 放=Q 吸=1.26×106J ，由Q 放=Vq 可得，需要天然气的体积：V=Q q 放=6731.2610J 4.210/J m⨯⨯=0.03m 3． 用电加热器加热时消耗的电能W=Q 吸=1.26610⨯J ，由P=W t可得加热时间：t=W P =61.26102000J W⨯=6.3310⨯s=0.175h. 17. 如图所示的电路，开关S 接到a 后，电磁铁左端为_____极，小磁针静止时，A 端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．【答案】(1). S (2). S (3). 减弱【解析】如图所示的电路，开关S接到a后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极，则电磁铁左端为S极；小磁针静止时，根据同名磁极排斥、异名磁极吸引的规律可知，A端应是S极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，即电流不变，而线圈的匝数减少了，所以电磁铁的磁性会减弱．点睛：右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．【答案】可再生【解析】分析】太阳能属于可再生能源；太阳能具有清洁无污染、环保、节能、取之不尽，用之不竭等特点．【详解】太阳能发电具有清洁无污染（或环保；节能；取之不尽，用之不竭）等优点．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．【答案】电磁波【解析】【分析】卫星通讯利用了电磁波来传递信息．【详解】汽车导航仪与卫星之间是通过电磁波来传递信息的．。
苏科版物理九年级上册《期末测试题》含答案解析
2.下列工具在使用时属于费力杠杆的是
A. B.
C. D.
[答案]A
[解析]
A：镊子在使用过程中,动力臂小于阻力臂,是费力杠杆,故A项符合题意；B：剪子在使用过程中,动力臂大于阻力臂,是省力杠杆,故B项不符合题意；C：钳子在使用过程中,动力臂大于阻力臂,是省力杠杆,故C项不符合题意；D：起子在使用过程中,动力臂大于阻力臂,是省力杠杆,故D项不符合题意．故选A．
温度/℃
20
30
40
50
加热时间/s
甲
0
40
82
126
乙
0
18
40
64
(1)实验中,可以通过_____(选填“升高的温度”或“加热时间”)来比较两种液体吸收热量的多少．
(2)分析实验数据可知：当它们升高相同温度时,_____(选填“甲”或“乙”,下同)液体需要吸收的热量更多；当它们吸收相同热量时,_____液体升温更高．
①__________(填开关 S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表的示
数为__________；
②闭合开关 S、S2,断开S1,__________(选填“适当调节滑动变阻器的滑片”或“保
持滑动变阻器的滑片不动”),读出电压表的示数为 U；
③灯泡额定功率的表达式为：P=__________．
5.甲、乙两杯水的温度分别为40 ℃、80℃,下列说法正确的是( )
A 只有加热才能使水升温
B.甲杯中水的内能一定比乙杯中的小
C.乙杯中水的温度降低,水的内能一定减小
D.甲杯中的水分子运动一定比乙杯中的剧烈
苏科版初三上学期期末物理试题与参考答案
苏科版物理初三上学期期末模拟试题(答案在后面)一、单项选择题（本大题有10小题，每小题3分，共30分）1、下列关于光现象的描述中，正确的是：A、光在同种均匀介质中沿直线传播。
B、光的折射现象总是使光线偏离法线。
C、光从空气斜射入水中时，折射角大于入射角。
D、光从水中斜射入空气时，反射角小于入射角。
2、关于力的概念，以下说法正确的是：A、力是物体对物体的作用，不能离开施力物体单独存在。
B、力的单位是牛顿，表示物体受到的推力或拉力。
C、力的三要素是大小、方向和作用点，它们共同决定了力的效果。
D、物体受到的力越大，其运动状态改变得越快。
3、下列关于光现象的说法中，正确的是（）A、平面镜成像时，物体在平面镜中所成的像是实像B、凸透镜对光线有会聚作用，所以远视眼需要佩戴凸透镜矫正C、光的折射现象中，光从空气斜射入水中时，折射角大于入射角D、光在同种均匀介质中沿直线传播，所以影子的形成是光的直线传播原理4、关于物体运动的描述，下列说法中正确的是（）A、速度大的物体，在相同时间内通过的路程一定多B、加速度大的物体，其速度变化一定快C、物体受到的合力越大，其运动状态变化越快D、物体做匀速直线运动时，加速度为零，但不一定受到平衡力的作用5、下列关于光的传播的描述正确的是：A、光在同种均匀介质中沿直线传播。
B、光从空气进入水中时，速度会增加。
C、光从水中进入空气时，会发生折射现象，但折射角大于入射角。
D、光在真空中传播的速度比在水中慢。
6、关于力的作用效果，以下说法正确的是：A、力的作用效果只有改变物体的形状。
B、力的作用效果只有改变物体的运动状态。
C、力的作用效果包括改变物体的形状和运动状态。
D、力的作用效果取决于力的方向，与力的作用点无关。
7、在下列关于速度的描述中，正确的是（）A、物体在任意相等的时间内通过的路程相等，则该物体的速度一定相等。
B、物体的速度大，说明物体运动得快。
C、速度是矢量，只有大小没有方向。
