电缆敷设及桥架施工方案
电缆敷设及桥架安装施工方案编制：审核：批准：目录目录 (1)一、电缆敷设 (2)1、概述 (2)2、编制依据 (2)3、作业准备和条件要求 (2)4、作业的程序与内容 (3)5、施工质量控制要点 (11)6、安全保证措施 (12)二、桥架施工 (12)1、作业准备和条件要求 (12)2 、作业的程序与内容 (13)3、施工质量控制要点 (14)4、安全保证措施 (15)三、应急预案 (15)一、电缆敷设1、概述电缆敷设包括电气高压动力电缆、低压动力电缆、控制电缆等的敷设。
2、编制依据2.1《建筑电气工程施工质量验收规范》GB50303-20022.2《电气装置安装工程接地装置施工及验收规范》GB50169-20062.3《电气装置安装工程母线装置施工及验收规范》GBJ149-19902.4《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20092.5《电力建设安全工作规程》DL 5009.3-19972.6《电气装置安装工程质量检验及评定规程》DL-5161.1-5161.17-20022.7《电气专业安装施工强制性条文》-电缆线路施工2.8设计的施工图、厂家安装、使用、说明3、作业准备和条件要求3.1施工图纸专业及系统会审，所敷设电缆的型号、规格、电压等级及根数、长度路径、两端位置核对准确无误；3.2 作业指导书编制并审批完审，核批准合格后组织施工人员学习。
3.3所有施工人员都必须掌握施工工艺，熟悉施工设计图纸及作业指导书和施工质量要求；3.4电缆及施工用的材料、工机具等准备齐全，电缆绝缘试验合格；3.5电缆桥架、电缆竖井、电缆支架、槽钢、角钢及其附件等检验、清点完好，镀锌层应完整，并向监理报验，报验合格后方可使用3.6电缆桥架安装、电缆敷设所用工器具齐全3.7 施工所用计量器具经过检定合格3.8 作业人员资质证件齐全，经过安全教育3.9有关敷设路径上的土建工作应全部结束，并经验收合格；电缆敷设路径畅通，悬空地方应搭有架子；3.10就地设备位置已经确定。
3.11 与电缆敷设有关的建筑物的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。
3.12 电缆敷设前,建筑工程及辅助设施（例如电缆托架）应按设计要求全部竣工,并经检查验收合格。
3.13 安全设施齐全，危险因素辨识清楚，责任到人。
3.14 施工前应组织施工人员进行安全和技术交底，并要求安全与技术交底双签字。
4、作业的程序与内容4.1电缆桥架安装作业程序、方法4.1.1作业程序的步骤流程4.2作业方法4.2.1施工准备电缆桥架安装前，建筑工程应具备下列条件：1）电缆通道等处的施工临时设施、模板及建筑废料等应清理干净，施工道路畅通，盖板齐全；2）电缆桥安装后不能再进行的建筑工程工作应结束；3）电缆室的门窗安装完毕。
4.2.2预埋件验收埋入地面或墙面的予埋件应要求土建剔出，然后检查予埋铁布置是否符合设计，固定是否牢固，按照设计图纸进行验收,并与土建签写交安验收单。
安装前校对出予埋件位置后再进行施工，如果予埋铁不合适，采用规格一致的铁板和铁胀管进行固定。
4.2.3支架安装1）根据土建专业给出的基准标高,确定电缆桥架标高、立柱位置及立柱长度。
依据图纸和现场实际测量尺寸下料。
2）槽钢安装必须横平竖直，切口处无卷边，毛刺。
槽钢安装时必须以最低支撑梁为标准，避免安装不能达到水平，预埋件不能满足要求的需加扁铁，误差小于L/1000（L=槽钢长度）。
3）角钢及槽钢支架安装前先检查支架是否符合设计，镀锌层应完整，托架布置间距为2米，间距误差不大于30mm，标高符合设计，垂直度误差不大于5mm，水平误差不大于5mm。
4）安装支架时（或立柱和横担）先在两端各安装一个支架，用线坠、水平尺找好垂直度和水平度，并核对好标高，最后焊接牢固，在两端支架底端和一侧用线绳拉直绷紧，再安装中间的支架。
5）在三通、四通、弯通处根据实际情况调整支架档距，保证电缆敷设完，托架不变形，对于L型支吊架安装前要考虑加斜拉撑。
4.2.4立柱、托臂安装1）立柱安装时，立柱距盘孔的距离应适当，并且符合电缆弯曲半径，以便于电缆进线，并且在立柱上焊接花角铁用来绑扎电缆。
2）安装前首先检查立柱和托臂是否符合设计，镀锌层完整，立柱布置间距为2米，间距误差不大于30mm，标高符合设计，立柱垂直度误差不大于5mm。
3)立柱安装需使用线坠调整垂直度，确认绝对垂直后先用电焊点焊，再次确认垂直无误后，用电焊焊接牢固，垂直误差不大于5mm。
4)安装托臂时，先用线绳拉水平，然后先固定两端的托臂，紧固螺丝上好平垫、弹垫且固定牢固可靠。
托臂水平误差不大于5mm，托臂垂直误差最大为1mm。
4.3电缆敷设接线作业程序、方法4.3.1 施工工序1）根据施工环境确定电缆轴架机摆放位置，电缆路径上进行人员安排，然后进行电缆搬运、敷设、固定等工作。
2）施工工艺流程4.3.2作业方法和内容1）电缆的检查及搬运a、为防止质量低劣电缆给施工质量造成不可挽回的损失，在电缆到现场后，要对电缆进行鉴定，不能以出厂合格证做为凭证。
具体“检查措施”由供应部门负责，施工、质量部门协助共同制定，凡检查不合格电缆，要坚决退货，检查合格后做出合格电缆的标识，未经检查的电缆，拒绝使用。
b、搬运前应进行检查，检查规格是否和标志一致，包装和电缆有无损坏，封端是否完好，各部分挡板如有松动、脱落、不牢固者，应予以加固，挡板上的铁钉如有可能损害电缆时，应将它拔掉，电缆盘上的电缆如有松动，应缠绕紧固，如缠绕紊乱时，必须倒轴，如电缆封端破坏，绝缘受潮或有疑问时，应用兆欧表鉴定绝缘情况：电力电缆1kV及以上用2500伏兆欧表，每千米大于或等于1000兆欧；1kV以下用1000伏兆欧表，每千米大于或等于20兆欧；控制电缆用500伏兆欧表，每千米大于或等于40兆欧。
c、电缆盘只能在平坦的地面上作短距离滚动，滚动时应注意方向，按电缆缠紧方向滚动，防止电缆松散，当通过松软的地面，乱石或铁路时，应垫以木板，无保护板的电缆盘在滚动时，应注意外围免受损伤。
d、电缆敷设提高工艺水平：电缆敷设应尽量做到横看成线，纵看成片，引出方向一致，弯度一致，余度一致松紧适当，相互间距一致，挂牌位置一致，并避免交叉压叠，达到整齐美观；电缆敷设必须由专人指挥，在向全体施工人员交底时说明敷设电缆根数、始末端、工艺要求及安全注意事项等，人员分配为：直线段每隔4～6m设1人，转弯处两侧各设1人，穿过平台、楼板、墙时上下或前后各设1人，电缆穿管时两端各设1人，当管子过长或电缆过大时，增设1～2人，电缆盘处设3～4人，指挥以吹哨为行动指令，转弯多或路径长的线路应分段指挥，以引出端为主传达动作命令，全线听从指挥，应同时用力或停止，遇转弯或穿管时，应先将电缆甩出一个大弯，再往前拉；电缆敷设时，电缆应从电缆盘的上方引出，引出端头如有松弛，应用绑线绑紧，电缆盘的转动速度与牵引速度应很好的配合，每次牵引的电缆长度不宜过长，以免在地上拖拉，敷设过程中，如发现电缆局部有压扁或折曲伤痕严重的，应停下来检查鉴定，予以处理严重者应割去，新敷设的控制电缆是不允许有接头；电缆敷设时，常经过很多弯曲处，电缆本身细而长，敷设时稍有不慎就会弯曲过度，使电缆中的绝缘层受到损伤，电缆受伤后，在表面上不一定能够看出，但对它的使用寿命，则有很大的影响；电缆应有足够的备用长度，以补偿因温度变化而引起的变形，电缆跨越建筑物伸缩处应留有余度，以适应变化；每根电缆敷设好以后，必须待两端留有足够长度，各转弯处以作初步固定，直线段初步整理过并已符合设计要求时，才允许锯切，控制电缆切断后，宜用黑胶布封头；每根电缆敷设完后，应及时挂上标志，在敷设下一根电缆；因工程进度需要或供应的关系，一个断面内排列的电缆不能一次敷设完毕时，把不能及时敷设的电缆位置留出来；电缆敷设告一段落后，应进行全线的整理；电缆敷设完毕后，应根据现场情况做好敷设记录，当电缆有代用时，应记录清楚；控制盘、台下的电缆，在制作终端头前一定要先将电缆完全整理好后加以固定，待制作终端头时，再将电缆卡子松开，以便进行施工。
e、电缆敷设过程中要注意：电缆敷设应躲开人孔、设备起吊孔、防爆孔和窥视孔等，敷设在主设备和油管路附近的电缆不应影响设备和管路的拆装；电缆敷设区域的温度不应高于电缆的允许长期工作温度，普通电缆不得敷设在温度高于65℃的区域，如必须敷设，应采取隔热措施或采用耐热电缆；敷设在易燃和易积灰尘地方时，采用封闭防火电缆槽或电缆保护管；电缆与热控导管间也要保持一定的距离，当电缆与导管作上下平行敷设时，其间距应大于200mm，且电缆一般敷设在上方，以免导管泄漏时损坏电缆绝缘层；严禁电缆在油管路的正下方平行敷设和在油管口的下方通过；电力电缆、控制电缆、信号电缆应分层敷设，并按上述顺序从上至下排列；电缆按设计分层进行敷设。
f、电缆穿管敷设：电缆保护管应敷设在检修维护方便、无剧烈振动和不易受到机械损伤的地方，而且应远离火源和热源（环境温度不得高于65℃），电缆保护管应牢固的固定在支架上，电缆管敷设应整齐美观，避免交叉，并应尽量作直线敷设，平行敷设时，两管之间的距离应保持匀称，为了便于检修，两管间的中心距离为管子外径的两倍；电缆保护管在穿线前，应先清扫管路，方法是用压力约为0.25mPa的压缩空气，吹入已敷设好的管中，以除去残留的灰土和水份，如无压缩空气，则可在钢丝上绑以擦布，来回拉数次，将管内杂物和水份擦净，电缆穿入管中，用钢丝引入，钢丝在导管敷设前预穿，并在钢管上加堵，当管路较短、弯头较少时，可把钢丝由管子的一端送向另一端，再从另一端将电缆绑扎在钢丝上，牵引电缆入管，如果管路较长，从一端穿通钢丝有问题时，可由管子两端同时穿入钢丝，钢丝端部弯成小钩，当两段钢丝在管中相遇时，用手转动引线使其钩在一起，然后将一根钢丝拉出，另一根钢丝绑扎在电缆顶部，把电缆拉入管中，电缆穿管时，应一端有人拉，一端有人送，两者动作要协调，穿入同一根管内的数根电缆，应平行并拢一次进入，不得互相缠绕；热工测量回路的电缆不应和动力回路、信号回路等的电缆穿入同一根保护管内；电缆穿完后，应将电缆保护管整理一次，紧固松动的卡子和连管节，以增加美观。
g、电缆在线槽内敷设：测点比较集中的地方采用电缆保护管和汇线槽混合使用方式；线槽的尺寸是由测点数量、电缆粗细及维修方便等条件来选择，线槽的长度由测点和端子箱的位置确定，从测点来的电缆保护管可汇集到一个线槽内，所需线槽的长度超过制造长度时，用连板连接两线槽，使之严密，线槽用螺栓固定在吊架、支架或平台上，电缆敷设完后，在线槽上加盖，用圆头螺丝固定。
h、电缆敷设过程中，根据现场情况分阶段进行自检。
一般分为盘间电缆、从配电盘到设备就地电缆等。
电缆桥架安装及电缆敷设接线施工方案
电缆桥架安装及电缆敷设接线施工方案一、前言电缆桥架是用于支撑和保护电缆的重要设施，安装和敷设电缆必须按照一定的规范和施工方案进行，以确保电缆系统的可靠运行和安全使用。
本文将介绍电缆桥架安装及电缆敷设接线的施工方案，包括准备工作、材料准备、安装步骤、敷设接线程序等内容。
二、准备工作1.确定电缆桥架安装位置和布局，根据实际情况进行调整。
2.测量好电缆桥架的长度和数量，根据设计要求准备所需的电缆桥架材料。
3.确保施工现场通风良好，安全设施完备，作业环境整洁。
三、材料准备1.电缆桥架及连接件2.手动工具：榔头、扳手、螺丝刀等3.电缆固定夹4.电缆敷设工具四、安装步骤1.根据设计图纸确定电缆桥架的安装位置，在墙面或地面上打好安装孔。
2.将电缆桥架按照设计要求组装好，并安装到预先打好的孔位置上，使用螺栓将其牢固固定。
3.调整安装好的电缆桥架的水平度和垂直度，保证整体结构稳固。
4.检查安装好的电缆桥架是否符合设计要求，如有问题及时进行调整和修正。
五、敷设接线程序1.将电缆按照设计要求依次从起点到终点进行敷设，注意电缆的损坏和弯曲问题。
2.根据电缆规格选用合适的固定夹进行固定，确保电缆的安全性和稳定性。
3.进行电缆的接线工作，按照设计框图进行连接，确保接线正确无误。
4.最后对整体系统进行检查调试，确认电缆敷设接线无误后进行封闭处理，确保系统安全可靠。
结语电缆桥架安装及电缆敷设接线是电力施工中的重要环节，需要严格按照规范和施工方案进行操作。
只有合理安装和敷设，才能确保电缆系统的正常运行和安全使用。
希望本文提供的安装及敷设方法能对相关工作人员有所帮助，减少施工中的意外事件发生。
电缆电缆沟及桥架敷设施工方案
电缆电缆沟及桥架敷设施工方案一、前言电缆电缆沟及桥架敷设是电力工程中重要的一环，正确的施工方案能够保证电缆的安全敷设和长期可靠运行。
本文将就电缆电缆沟及桥架敷设的施工方案进行详细介绍。
二、施工准备在进行电缆电缆沟及桥架敷设之前，需要做好充分的施工准备工作。
首先要对施工现场进行仔细勘察，了解地形地貌和周围环境情况，确保施工过程中能够顺利进行。
其次需要准备好所需的施工设备和材料，包括挖掘机、起重机、电缆、桥架等，并保证设备的正常运转。
三、施工步骤1. 挖掘电缆电缆沟首先确定电缆电缆沟的布置方案，然后利用挖掘机在地面上挖掘出相应深度和宽度的沟槽，注意保持沟槽的平整和直线。
挖掘完成后应及时清理沟槽内的杂物，确保电缆的敷设能够顺利进行。
2. 电缆敷设及固定在沟槽中敷设电缆时，应首先将电缆轻轻卷放在电缆沟中，然后根据设计要求进行电缆的接线和固定。
接线时应注意电缆的规格和型号，确保接线正确无误。
固定时可以使用桥架或其它支架将电缆固定在沟槽中，避免电缆在使用过程中产生振动或移位。
3. 桥架敷设在需要跨越道路、河流等地方的情况下，可以采用桥架进行电缆敷设。
桥架的安装应符合设计要求，保证桥架的稳固和牢固。
在桥架的敷设过程中，应注意保持桥架的平整和直线，避免产生变形或损坏。
四、施工质量控制为了保证电缆电缆沟及桥架的敷设质量，需要进行严格的质量控制。
在施工过程中应不断检查和监督施工质量，确保施工符合设计要求并达到相关标准。
施工结束后还应进行验收，确保电缆电缆沟及桥架的施工质量合格。
五、施工安全注意事项电缆电缆沟及桥架的施工过程中存在一定的危险性，施工人员应严格遵守相关安全规定，穿戴好安全防护用具，确保施工过程中不发生安全事故。
此外，施工现场应设置明显的安全警示标志，提醒周围人员注意施工区域。
六、总结电缆电缆沟及桥架的敷设是电力工程中重要的一项工作，正确的施工方案和严格的质量控制能够保证电缆的安全运行。
在施工过程中，施工人员应严格遵守相关规定，确保施工质量和施工安全。
桥架电缆敷设安装施工方案
一、工程概况1. 工程名称：XX大厦弱电桥架电缆敷设安装工程2. 工程地点：XX市XX区XX大厦3. 工程规模：XX大厦弱电桥架电缆敷设安装工程，包括大楼内弱电桥架安装、电缆敷设、接地系统等。
二、施工准备1. 技术准备：（1）熟悉工程图纸，明确电缆桥架、电缆敷设、接地系统的设计要求；（2）查阅相关施工规范和标准，确保施工质量符合要求；（3）组织施工人员学习电缆桥架安装、电缆敷设、接地系统的施工工艺。
2. 物料准备：（1）电缆桥架：槽式、托盘式、梯架式等；（2）电缆：符合设计要求的各类电缆；（3）接地材料：接地线、接地端子等；（4）工具：电钻、扳手、水平尺、线缆剥皮刀等。
3. 人员准备：（1）项目经理：负责整个工程的施工组织和管理；（2）施工班组长：负责本班组的施工任务和质量；（3）施工人员：负责电缆桥架安装、电缆敷设、接地系统等工作。
三、施工工艺及质量措施1. 施工程序：（1）电缆桥架安装：测量定位、支架安装、桥架组装、桥架固定；（2）电缆敷设：电缆剥皮、电缆连接、电缆固定；（3）接地系统：接地线敷设、接地端子连接、接地电阻测试。
2. 施工工艺：（1）电缆桥架安装：1）测量定位：根据图纸要求，确定桥架安装位置和标高；2）支架安装：按照设计要求，将支架固定在顶板或墙壁上；3）桥架组装：将桥架组件按照设计要求组装成完整的桥架；4）桥架固定：将桥架固定在支架上，确保桥架水平、垂直。
（2）电缆敷设：1）电缆剥皮：按照电缆长度，剥去电缆外皮；2）电缆连接：按照设计要求，将电缆连接成完整的线路；3）电缆固定：将电缆固定在桥架上，确保电缆整齐、牢固。
（3）接地系统：1）接地线敷设：将接地线敷设到接地端子上；2）接地端子连接：将接地端子连接到接地系统；3）接地电阻测试：测试接地电阻，确保接地系统符合要求。
3. 质量措施：（1）严格按照设计要求和施工规范进行施工；（2）对施工人员进行技术培训，提高施工技能；（3）加强施工现场管理，确保施工质量；（4）做好施工记录，及时发现问题并进行整改。
电缆桥架安装施工方案（4篇）
电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。
制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。
电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。
电缆桥架对电力干线及弱电工程配线起承架作用。
2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。
解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。
3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。
二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。
现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。
核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。
3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
电缆桥架电缆敷设施工方案
电缆桥架电缆敷设施工方案
一、电缆桥架电缆敷设前准备工作
1、准备施工图纸及规范、材料清单、施工方案以及施工必需资料并确定设计量；
2、电缆桥架准备工作：绘制桥架标准图、准备桥架材料、钢筋及桥架构件；
3、准备电缆并绘制电缆终端图解，做好电缆贮存；
4、安装施工工具、起重机械，做好施工必需物料；
5、清理施工现场；
6、确定电缆桥架施工现场环境；
7、设置安全护栏和施工标识。
二、电缆桥架电缆敷设施工工序
1、桥架安装：安装基础，安装桥架钢筋及构件拼接；
2、电缆架及配件安装：安装电缆架，紧固电缆保险及绝缘套管；
3、电缆保护架安装：绘制保护架图形，拼接并安装保护架；
4、电缆敷设：按图纸要求，做好电缆分类及标识，检查、敷设及固定电缆；
5、夹持电缆：按图纸要求安装夹持固定件；
6、电缆连接：按图纸要求，进行电缆直接接头或接线盒接头压接；
7、电缆缝补：检查准备好缝补物料，并且安装施工管；
8、电气检测：测量电压，电阻，绝缘，以及灭弧测试，完成后检查是否符合图纸要求；。

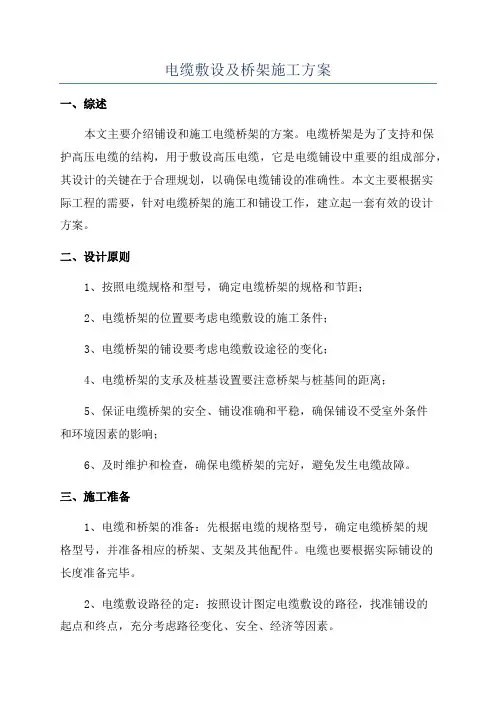

电缆敷设及桥架施工方案
电缆敷设及桥架施工方案
一、综述
本文主要介绍铺设和施工电缆桥架的方案。
电缆桥架是为了支持和保
护高压电缆的结构，用于敷设高压电缆，它是电缆铺设中重要的组成部分，其设计的关键在于合理规划，以确保电缆铺设的准确性。
本文主要根据实
际工程的需要，针对电缆桥架的施工和铺设工作，建立起一套有效的设计
方案。
二、设计原则
1、按照电缆规格和型号，确定电缆桥架的规格和节距；
2、电缆桥架的位置要考虑电缆敷设的施工条件；
3、电缆桥架的铺设要考虑电缆敷设途径的变化；
4、电缆桥架的支承及桩基设置要注意桥架与桩基间的距离；
5、保证电缆桥架的安全、铺设准确和平稳，确保铺设不受室外条件
和环境因素的影响；
6、及时维护和检查，确保电缆桥架的完好，避免发生电缆故障。
三、施工准备
1、电缆和桥架的准备：先根据电缆的规格型号，确定电缆桥架的规
格型号，并准备相应的桥架、支架及其他配件。
电缆也要根据实际铺设的
长度准备完毕。
2、电缆敷设路径的定：按照设计图定电缆敷设的路径，找准铺设的
起点和终点，充分考虑路径变化、安全、经济等因素。
桥架电缆敷设方案
桥架电缆敷设方案随着城市化进程的推进和电力、通信等基础设施的提升，桥梁成为城市中不可或缺的交通枢纽，同时也承载着大量的电缆敷设需求。
桥架电缆敷设方案就成为了解决桥梁电缆敷设问题的一种有效方法。
本文将从桥架的选择、设计、施工等方面，详细介绍桥架电缆敷设的方案。
一、桥架选择与设计桥架是桥梁电缆敷设的载体，其质量和性能的选择对电缆敷设的稳定性和可靠性有着重要影响。
在桥架选择上，需考虑以下几个因素：1. 需求确定：首先，需明确桥架所承载的电缆类型、数量、导线截面等，以便确定桥架的尺寸和承载能力。
2. 环境适应性：根据实际敷设场地的环境特点，选择耐腐蚀、防火、抗震等能力较强的桥架材料。
3. 维护管理：考虑桥架结构的可维护性，便于后期维修和管理。
在桥架设计上，需确保电缆能够稳定、有序地敷设在桥架上，减少电缆的弯曲和扭转，以防止电缆破损。
同时，还需考虑桥架的通风散热性能，以保证电缆的正常运行温度。
二、桥架电缆敷设施工流程1. 现场勘测：在电缆敷设前，进行现场勘测，确定敷设路线和桥架的安装位置。
2. 桥架安装：根据设计方案，在桥梁上安装桥架，保证桥架的平整和稳固。
3. 电缆敷设：按照设计方案，将电缆依次敷设在桥架上，注意电缆的弯曲半径和间距，避免过度张力和夹压。
4. 桥架固定：确保桥架与桥梁的连接牢固，避免在使用过程中发生松动。
5. 整理清理：将电缆整理整齐，清除施工过程中产生的杂物，保持施工现场的整洁。
三、桥架电缆敷设方案的优势1. 降低工程难度：采用桥架电缆敷设方案，可以避免直埋电缆需要进行大面积的地面挖掘，减少对环境的破坏。
2. 提高施工效率：桥架的预制和模块化设计使得施工更加方便快捷，能够大幅度缩短施工周期。
3. 保障电缆可靠性：桥架的承载能力强，能够有效支撑电缆，减少外界因素对电缆的影响，提高电缆的可靠性和稳定性。
4. 方便维护管理：桥架电缆敷设方案便于后期的维修和管理，可以随时检修并更换电缆，提高运行维护效率。
电缆桥架制作及敷设电缆方案与电缆沟专项施工方案
电缆桥架制作及敷设电缆方案与电缆沟专项施工方案一、引言电缆桥架是一种用于支撑和保护电缆的装置，广泛应用于建筑、工业以及交通设施等领域。
在进行电缆敷设前，需要进行电缆桥架制作和电缆方案设计，同时需要制定电缆沟专项施工方案。
本文将详细介绍电缆桥架制作及敷设电缆方案的步骤和注意事项，同时提出电缆沟专项施工方案。
二、电缆桥架制作1. 选材在电缆桥架制作过程中，选材是至关重要的一环。
应选择质量好、耐腐蚀、承重能力强的材料制作电缆桥架，常用的材料包括镀锌钢板、不锈钢、钢塑复合等。
2. 制作工艺电缆桥架的制作工艺主要包括切割、冲孔、弯曲、焊接等环节。
在进行焊接时，应注意保持焊接环境的通风良好，防止产生有害气体。
3. 衡量标准电缆桥架制作完成后，需要进行衡量标准的检测。
主要包括尺寸、平整度、强度等方面的检测，确保电缆桥架的质量和性能符合要求。
三、敷设电缆方案1. 敷设路径规划在敷设电缆前，需要对敷设路径进行规划。
应根据电缆的用途、长度、电压等因素确定最佳的敷设路径，确保电缆的安全和稳定性。
2. 电缆选择根据工程需求，选择合适的电缆种类。
电缆种类繁多，常见的有电力电缆、通信电缆、控制电缆等。
应根据工程需求选择电缆的规格、芯数和电压等参数。
3. 敷设方法电缆的敷设方法有直埋敷设、管道敷设和电缆桥架敷设等。
应根据工程实际情况选择最合适的敷设方法，并保证敷设质量符合相关标准。
四、电缆沟专项施工方案1. 前期准备在施工前，需要进行详细的前期准备工作。
包括对施工地点进行勘察、制定施工方案、准备所需的施工设备和材料等。
2. 施工步骤电缆沟的施工步骤包括开挖沟槽、敷设电缆管道、焊接电缆等。
在整个施工过程中，需要保持施工现场的整洁和安全。
3. 施工质量控制施工完成后，需要进行施工质量的控制和检测。
包括电缆的绝缘测试、电阻测试以及电缆连接的稳固性测试等。
五、总结电缆桥架制作及敷设电缆方案与电缆沟专项施工方案是电缆敷设过程中关键的步骤。
电缆桥架、电缆安装施工方案
电缆桥架、电缆安装施工方案一、引言电缆桥架是指用于布设电缆的一种设施，它能够支撑电缆、保护电缆并保证电缆线路的完整性和安全可靠性。
在电力、通信、网络等领域，电缆桥架的安装施工至关重要。
本文将介绍电缆桥架及电缆的安装施工方案。
二、电缆桥架安装施工方案1. 第一阶段：方案设计在安装电缆桥架前，首先需要设计方案。
方案设计应考虑电缆桥架的布局、承重能力、安装位置等因素，确保符合实际需求。
2. 第二阶段：材料准备准备好所需的电缆桥架及配件，包括桥架、连接件等。
3. 第三阶段：施工步骤1.确定安装位置：根据设计方案确定电缆桥架的安装位置，标记好吊装点。
2.安装支架：按照设计要求安装电缆桥架支架，确保支架牢固。
3.安装电缆桥架：将电缆桥架逐段安装在支架上，保证桥架的平整与稳固。
4.固定连接：连接相邻的电缆桥架件，确保连接牢固。
5.安装电缆：在电缆桥架上安置电缆，注意电缆的敷设方式和规范。
4. 第四阶段：验收与调试完成施工后，进行验收与调试，确保电缆桥架安装正确、电缆线路通畅。
三、电缆安装施工方案1. 铺设电缆1.清理电缆敷设路径，保证路径畅通，清除障碍物。
2.根据设计要求，逐段铺设电缆，避免扭曲或损坏。
3.使用适当的固定装置固定电缆，保证电缆线路整齐、美观。
2. 连接测试1.完成电缆的铺设后，进行连接测试，确保各个连接处正常。
2.测试电缆连接的稳固性和传输性能。
如有异常，及时处理。
3. 完工验收1.完成电缆安装后，进行完工验收，确认线路安全、可靠。
2.检查电缆连接、固定及整体布局，保证符合设计要求。
四、总结电缆桥架及电缆的安装施工是电力、通信等行业中不可或缺的环节。
合理的方案设计、正确的施工步骤和严格的验收标准是保证电缆线路安全、稳定运行的关键。
希望通过本文对电缆桥架及电缆安装施工方案的介绍，能够对相关领域的工作者提供参考和帮助。
桥架及电缆敷设施工方案
桥架及电缆敷设施工方案在进行桥架及电缆敷设工程时，需要制定合理的施工方案，以确保工程的顺利进行和质量的保证。
下面是一个关于桥架及电缆敷设工程方案的示例，共计1200字以上。
一、方案概述本方案是为了实施桥架及电缆敷设工程，并对施工的各个阶段进行详细安排。
本工程的目标是按照相关标准和规范要求完成敷设工作，并达到设定的质量要求。
二、工程准备1.所有施工人员必须持有相关的资格证书，并进行必要的培训。
2.配备所需的施工设备和工具，包括起重机械、吊篮、电力工具等。
3.清理施工区域并确保工地安全。
三、施工过程1.按照工程设计图纸确认桥架的位置和数量，并进行定位标志。
2.制定桥架设计和加工方案，确保桥架的强度和稳定性。
3.安装桥架：采用起重机械将桥架吊装到预定位置，使用专业工具进行连接。
4.完成桥架的检验和调整，确保桥架的水平和高度符合要求。
5.进行电缆敷设：根据电缆敷设图纸，确定电缆敷设路径并进行标定。
6.铺设电缆支架：根据电缆敷设路径和跨越条件，选择合适的电缆支架进行铺设。
7.进行电缆固定和绑扎，确保电缆的安全性和稳定性。
8.进行电缆末端的连接和接地，做好接地装置的施工和调试工作。
9.完成全部电缆的敷设后，进行观察和检测，确保敷设质量合格。
10.清理施工现场，保持整洁。
四、安全措施1.严格遵守相关的安全操作规范，确保施工期间的安全。
2.在施工现场设置明显的安全警示标志，并配备专人负责安全管理。
3.对施工人员进行安全培训，提高其安全意识和应急处理能力。
4.使用合格的电缆敷设材料和工具，确保施工过程中的安全性和可靠性。
5.定期对施工现场进行巡视和安全检查，及时发现和处理安全隐患。
五、质量控制1.严格按照相关标准和规范进行施工，确保敷设质量符合要求。
2.对桥架和电缆进行质量检测，包括强度、耐久性等指标。
3.使用合格的电缆敷设材料和工具，确保敷设过程中的品质稳定。
4.进行施工过程中的质量验收，做好相关记录和报告。
六、环境保护1.进行施工前的环境影响评估，制定合理的环境保护措施。
