环境温度监测系统
温湿度监测系统设计
温湿度监测系统设计简介温湿度监测系统设计是指设计一种能够实时监测环境温度和湿度的系统。
该系统可以广泛应用于许多领域，如农业、生物实验室、供应链管理和建筑管理等。
系统架构温湿度监测系统的基本架构由以下几个组件组成：传感器传感器是温湿度监测系统的核心组件，用于实时采集环境温度和湿度数据。
常见的传感器类型包括温度传感器和湿度传感器。
这些传感器可以通过多种接口（如模拟接口或数字接口）与系统主控板连接。
主控板主控板是温湿度监测系统的控制中心，负责调度传感器的工作，接收并处理传感器采集的数据。
主控板通常包括一个微处理器和一些I/O端口，用于与传感器和其他外部设备进行通信。
数据存储温湿度监测系统需要一个数据存储设备来存储传感器采集的数据。
这可以是一个本地数据库，也可以是一个云端存储解决方案。
数据存储设备需要提供高可靠性和灵活性，以满足系统运行和数据分析的需求。
用户界面温湿度监测系统需要一个用户界面，以便用户可以实时监测环境的温湿度数据。
用户界面可以是一个网页应用程序或一个移动应用程序，通过与主控板或数据存储设备进行通信，显示和更新温湿度数据。
系统设计考虑因素在设计温湿度监测系统时，需要考虑以下因素：传感器选择选择适合特定应用场景的传感器。
不同的传感器有不同的测量范围、精度和响应时间等特性。
根据具体需求选择合适的传感器以确保系统性能和准确性。
数据采集频率根据应用需求和资源限制，确定数据采集的频率。
如果需要更高的实时性，可以选择更高的采样频率。
然而，较高的采样频率可能会增加系统的数据处理和存储需求。
数据存储和处理选择适当的数据存储和处理方案。
可以选择本地数据库来存储数据，也可以选择将数据上传到云端进行存储和分析。
确保数据存储和处理方案具备良好的可靠性和性能，以满足系统的要求。
用户界面设计设计一个用户友好的界面，使用户能够方便地查看和管理温湿度数据。
用户界面应具备良好的可用性和可扩展性，以支持不同平台和设备。
系统工作流程温湿度监测系统的工作流程通常包括以下几个步骤：1.启动系统：用户启动系统，主控板开始工作。
智能家居环境监测
智能家居环境监测智能科技的快速发展使得智能家居成为现实。
智能家居环境监测系统通过传感器和数据分析，可以实时监测居住空间的温度、湿度、空气质量等各项参数。
本文将介绍智能家居环境监测的意义、功能以及未来发展趋势。
一、智能家居环境监测的意义智能家居环境监测系统可以为家庭提供更舒适、更健康、更安全的居住环境。
首先，它可以实时监测温度，根据房间内外温度的差异来自动调节空调的温度，使整个居住空间始终保持在一个舒适的温度范围内。
其次，它可以检测湿度，及时调节加湿器或者除湿器，保持房间内的湿度在一个适宜的水平，防止因湿度过高或过低而引发的健康问题。
最后，智能家居环境监测系统还可以监测空气质量，及时提醒居民打开窗户通风或者净化空气，以保证室内空气的清新和无污染。
二、智能家居环境监测的功能1. 温度监测与控制智能家居环境监测系统通过温度传感器实时监测各个房间的温度，将数据通过智能主机分析后，根据用户设定的温度范围自动控制空调的运行。
此外，还可以通过外部天气预报数据提前调整室内温度，提供舒适的居住环境。
2. 湿度监测与调节智能家居环境监测系统可以通过湿度传感器监测室内湿度。
当湿度超出设定的范围时，系统会自动调节空气中的水分含量，以保持适宜的湿度水平。
这对于保护木质家具、防止墙壁潮湿和预防湿气对身体的不良影响非常重要。
3. 空气质量监测与提醒智能家居环境监测系统通过空气质量传感器实时监测室内空气质量，并通过智能手机或者电脑应用提醒用户空气质量是否达到一个健康水平。
当空气污染超过一定标准时，系统还可以自动打开空气净化器或者提醒用户打开窗户通风。
三、智能家居环境监测的未来发展趋势随着人们对健康和生活质量的要求越来越高，智能家居环境监测系统正朝着更智能化、更智能智慧的方向发展。
未来，智能家居环境监测系统将与人工智能和大数据相结合，通过学习用户的习惯和偏好，自动预测用户的需求并提供个性化的环境控制服务。
同时，智能家居环境监测系统还将与其他智能设备进行互联，形成更加智能、便捷的生活方式。

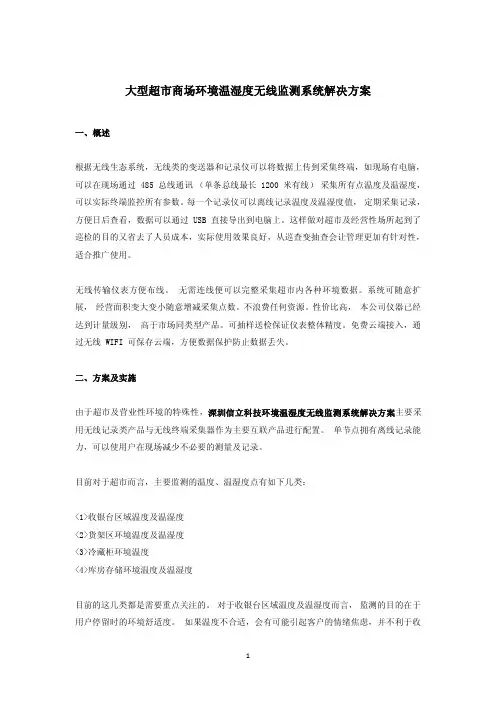

大型超市商场环境温湿度无线监测系统解决方案
大型超市商场环境温湿度无线监测系统解决方案一、概述根据无线生态系统，无线类的变送器和记录仪可以将数据上传到采集终端，如现场有电脑，可以在现场通过485总线通讯（单条总线最长1200米有线）采集所有点温度及温湿度，可以实际终端监控所有参数。
每一个记录仪可以离线记录温度及温湿度值，定期采集记录，方便日后查看，数据可以通过USB直接导出到电脑上。
这样做对超市及经营性场所起到了巡检的目的又省去了人员成本，实际使用效果良好，从巡查变抽查会让管理更加有针对性，适合推广使用。
无线传输仪表方便布线。
无需连线便可以完整采集超市内各种环境数据。
系统可随意扩展，经营面积变大变小随意增减采集点数。
不浪费任何资源。
性价比高，本公司仪器已经达到计量级别，高于市场同类型产品。
可抽样送检保证仪表整体精度。
免费云端接入，通过无线WIFI可保存云端，方便数据保护防止数据丢失。
二、方案及实施由于超市及营业性环境的特殊性，深圳信立科技环境温湿度无线监测系统解决方案主要采用无线记录类产品与无线终端采集器作为主要互联产品进行配置。
单节点拥有离线记录能力，可以使用户在现场减少不必要的测量及记录。
目前对于超市而言，主要监测的温度、温湿度点有如下几类：<1>收银台区域温度及温湿度<2>货架区环境温度及温湿度<3>冷藏柜环境温度<4>库房存储环境温度及温湿度目前的这几类都是需要重点关注的。
对于收银台区域温度及温湿度而言，监测的目的在于用户停留时的环境舒适度。
如果温度不合适，会有可能引起客户的情绪焦虑，并不利于收银员结账收款。
货架区环境温度及温湿度主要针对客户购物体验，良好的温度及温湿度会大大增长客户的停留时间，以增加实际的销售额。
作为超市环境，温度及温湿度影响销售额也是日后研究的课题之一，为日后调研提供数据模型。
冷藏柜等环境温度及温湿度监测可以良好的管理冷藏货品提高冷藏质量。
减少人员记录带来的误差及劳动成本。
室内环境监测与控制系统设计与实现
室内环境监测与控制系统设计与实现室内环境监测与控制系统是一种智能化的系统，它能够实时监测室内环境的温度、湿度、光照等指标，并根据预设的参数对室内环境进行自动调控，提供一个舒适、安全、节能的室内环境。
本文将从硬件设计和软件开发两个方面进行讨论，设计与实现一个室内环境监测与控制系统。
硬件设计：1.传感器选择：根据需求，我们需要选择温度、湿度和光照等传感器。
常用的温湿度传感器有DHT11、DHT22等，光照传感器可以选择光敏电阻等。
选择传感器时，需要考虑精度、稳定性和成本等因素。
2. 控制器选择：根据系统需求，我们可以选择单片机或嵌入式开发板作为控制器。
单片机如stm32等具有较强的性能和可编程性，而嵌入式开发板如Arduino等则易于开发和调试。
3.通信模块：为了实现系统与用户的交互，我们需要添加通信模块，如Wi-Fi模块或者蓝牙模块，以便通过手机或电脑等设备进行远程监测和控制。
4.控制元件：根据环境调控的需求，我们可以选择加热或者制冷设备、加湿器或者除湿器以及照明设备等。
这些控制元件可以通过继电器或开关电路进行控制。
软件开发：1.传感器数据采集：通过单片机或嵌入式开发板，使用相应的库函数进行传感器数据的采集和读取。
将采集到的数据进行处理和整理，可以提取出温度值、湿度值和光照强度等指标。
2.数据处理与算法：对采集到的数据进行处理和分析，可以通过公式或算法将原始数据转换为实际物理参数，并进行数据校准和滤波处理，提高数据的准确性和稳定性。
3.控制策略设计：根据环境需求和用户设定的参数，设计合适的控制策略。
例如，当温度过高时，打开制冷设备；当湿度过低时，打开加湿器等。
同时，可以结合时间和光照强度等参数进行控制策略的调整。
4. 界面设计与实现：通过PC或手机等设备，设计一个用户友好的界面，展示实时的环境数据，并提供对环境控制的操作。
界面可以使用开发工具进行设计，如Visual Studio等，并通过通信模块与系统进行数据交互。
大棚温室温室内温度、湿度、光照、土壤温度、土壤湿度、CO2浓度、叶面湿度、露点温度监测系统
大棚温室温室内温度、湿度、光照、土壤温度、土壤湿度、CO2浓度、叶面湿度、露点温据处理。
9：控制软件的编制采用软件工程管理，开放性与可扩充性极强，由于采用硬件功能的软件化的系统设计思想及系统硬件的模块化、通讯网络化设计，系统可根据需要升级软件功能与扩展硬件种类。
10：系统设计时预留有接口，可随时增加减硬软件设备，系统只要做少量的改动即可，可以在很短的时间内完成。
可根据政策和法规的改变随时增加新的内容。
11：设备改进、检修过程中及检修完成后，均不需要停止或重新启动机房监控系统。
12：系统都均做可靠行接地，以防静电。
产品其他应用场合：4：数据集中器端提供具有信号输出协议的端口，可接通信设备（GPRS DTU等）进行无线传输。
5：温湿度监控软件采用标准windows 98/2000/XP全中文图形界面，实时显示、记录各监测点的温湿度值和曲线变化，统计温湿度数据的历史数据、最大值、最小值及平均值，累积数据，报警画面。
6：监控主机端利用监控软件可随时打印每时刻的温湿度数据及运行报告。
7：温湿度记录仪强大的数据处理与通讯能力，采用计算机网络通讯技术，局域网内的任何一台电脑都可以访问监控电脑，在线查看监控点位的温湿度变化情况，实现远程监测。
系统不但能够在值班室监测，领导在自己办公室可以非常方便地观看和监控。
6辅材订制1批 KITOZER/广州1000.001000.00小计8070.00143660.0035915.0012138.40191713.40四、以上全部设备合计：五、运输安装调试费=全部设备总合计*25%六、税金=(全部设备总合计+运输安装调试费)*8%七、系统工程总价=全部设备总合计+运输安装调试费+税金地址：广州市公司简介：广州莱安智能化系统开发有限公司成立于是2002年，专业从事各种应用传感器、设备环境监测、数字网络视频监控系统、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化设计系统开发以及生产的大型综合型企业，欢迎来电洽谈业务！用户服务中心：Tel：020-******** 85574628 85574638露点温度监测系统员；其它电脑。
温湿度监控系统
温湿度监控系统温湿度监控系统是一种广泛应用于各种场所的设备，可以帮助人们实时监测和控制环境中的温度和湿度。
它在室内的空调系统、温室农业、医疗仓库、实验室等领域起着重要作用。
本文将介绍温湿度监控系统的原理、应用以及优势等方面。
一、原理及工作方式温湿度监控系统是由传感器、数据采集器、数据传输设备以及数据处理和显示系统组成的。
传感器可以实时检测环境的温度和湿度，并将数据传输给数据采集器。
数据采集器将数据通过无线或有线方式传输给数据处理和显示系统，用户可以通过该系统查看和控制环境状态。
二、应用领域1. 室内空调系统：温湿度监控系统可与空调系统结合使用，实现自动调节室内环境，提供人们舒适的工作和生活条件。
系统会根据设定的温湿度范围自动开启或关闭空调设备，提高能源利用效率。
2. 温室农业：温湿度监控系统在农业领域的应用十分广泛。
通过监控和控制温室内的温度和湿度，农民可以及时调整温室的气候，提供适宜的生长环境，促进农作物的生长和发育。
3. 医疗仓库：在医疗领域，温湿度监控系统被广泛应用于药品和医疗器械的储存和运输过程中。
通过及时监测仓库内部环境的温度和湿度，并进行报警和控制，可以保障药品和器械的质量和安全性。
4. 实验室：实验室通常有严格的温湿度要求，例如化学实验需要在特定的温湿度条件下进行。
温湿度监控系统可以帮助实验室工作人员实时监测环境参数，确保实验的准确性和可重复性。
三、优势1. 提高生产效率：在工业生产中，温湿度监控系统可以实现环境参数的自动调节，提高生产过程的稳定性和效率，减少产品质量问题。
2. 节能减排：通过温湿度监控系统，人们可以合理控制室内环境的温度和湿度，避免过度能耗，降低对环境的影响。
3. 数据记录与分析：温湿度监控系统可以记录和存储环境参数的历史数据，为用户提供数据分析和报告生成，帮助用户优化环境管理。
4. 预警功能：系统可以设置温湿度的上下限，并在超出范围时及时发出警报通知用户，防止温湿度异常导致的损失。
环境温湿度实时监测系统的研制
ＥＡ／ ｐ ｖｐ
ＰＵＬ ＵＰ Ｌ
图 ３ 液 晶 显 示电路
图 ２ 温 湿度监 测 电路
只要 Ｒ Ｃ时间选 择合适 ， 可 以用 来 复位 。只要按 下 就
这个按键 ， 单片机就能重新复位 。
【 文章 编 号］ ６ １ ８２ （０ ０ —０ ７ ０ １７ — ０Ｘ２ １）５ ０ １— ３ １
环境温湿度实时监测系统的研制
丁 兰， 曹延磊
（ 无锡科技 职业 学 院 尚德 光伏 学院 ， 江苏 无锡 ２４ ２ ） １０ ８
［ 摘
要］ 本论文介绍了一种环境 温湿度 实时监测 系统的研 制。详细沦述 了系统硬件组成与工作原理 、
该温湿度监 测系统 由单 片机 、温湿度监测 电
路、 复位电路 、 时钟 电路 、 独立键盘 、 液晶显示 电路 、 声 光 报 警 电路 等组 成 。本 设计 选 用 的单 片机 为 Ａ ８Ｓ ２ Ｔ ９５ ，为 Ａ Ｍ Ｌ Ｔ Ｅ 公司所生产 的一种低功耗 、 高
性能 Ｃ Ｓ ＭＯ ８位 微 控 制 器 ，具 有 ８ Ｋ在 系 统 可 编 程
引言
电路框图如图 １ 所示。
在 日常 家 居 生 活 、 农 业 生 产 、 些 科 学 研 究 工 一
中， 环境 的温湿度是重要 的因素之一 ， 因此 ， 对环境
温湿 度 的监 测尤 为 重要 。本 文利 用单 片 机 Ａ ８ Ｓ２ Ｔ ９ ５
龃度 测 路｜ Ｐ ＯＰ ＇ 晶 示 路Ｉ 湿 监 电卜 ．１ Ｐ－・ － 液 显 电 一 ． ２ ３－ ｔ 一 ２ －７ Ｏ
４
行设置 ，当监测的温湿度超过按键设 置范 围时 ， 系
统进 行声 光 报警 。 １ 系统硬 件 设计 与 实现
环境监测系统工作原理
环境监测系统工作原理环境监测系统是指通过使用各种传感器和仪器来检测和测量环境中的各种参数，并将这些数据转化为可读取的信息的系统。
该系统广泛用于工业、城市、农业等领域，以监测和评估环境污染水平、气象条件、空气质量等信息。
本文将介绍环境监测系统的工作原理以及其基本组成。
1. 工作原理环境监测系统的工作原理基于传感器的使用。
传感器是一种能够检测和感知环境中各种参数的装置，如温度、湿度、气压、风速、噪音等。
这些参数以数字或模拟信号的形式传输到数据采集器，然后通过数据传输方式传送到中央处理单元。
中央处理单元（Central Processing Unit，CPU）是环境监测系统的核心。
它接收传感器发送的数据，并经过处理、分析和存储后生成有效的环境数据。
CPU可以是一台计算机或者一种专门的控制设备。
环境监测系统还包括显示屏和用户界面，用于展示环境数据和对用户的交互。
用户可以通过显示屏或者其他设备实时查看环境数据，进行分析和决策。
2. 基本组成环境监测系统的基本组成包括传感器、数据采集器、中央处理单元和显示屏/用户界面。
2.1 传感器传感器是环境监测系统的关键组件，用于感知环境中的各种参数。
不同的传感器可用于测量不同的参数。
例如，温度传感器可以测量环境的温度，湿度传感器可以测量空气中的湿度，风速传感器可以测量风速等。
为了获取准确的环境数据，传感器需要被正确安装在合适的位置。
传感器的位置选择应基于测量参数的特性和环境特点。
2.2 数据采集器数据采集器是将传感器发送的数据转化为数字或模拟信号的装置。
数据采集器可以是一个独立的设备，也可以是嵌入在传感器内部的芯片。
数据采集器负责将传感器的信号进行放大、滤波和调整，以保证准确的数据采集。
2.3 中央处理单元中央处理单元接收数据采集器传输的数据，并进行处理、分析和存储。
中央处理单元通常由一台计算机或者专门的控制设备组成。
它可以通过特定的算法和模型对环境数据进行处理，提取有用的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
只有温度超过上限或下限的DS18B20才做出响应
B8H
将ＥEPROM的内容恢复到暂存寄存器的第3和4字节
４4H
启动ＤＳ18B20进行温度转换，结果存入９字节的暂存寄存器
B４H
读供电模式，寄生供电时DS１8B20发送0,外接电源时DS１8B20发送1
CCH
忽略地址序列码,适合单片ＤS18B2０
图5 系统原理图
环境温度监测系统
———————————————————————————————— 作者：
———————————————————————————————— 日期：
课题三、环境温度监测系统
一、设计要求
环境温度监测系统广泛地用于住宅小区、楼宇建筑和设备内部等。其主要功能和指标如下：
1、可以监测8点环境温度信号，可以扩充;
比较两个方案后可以发现,方案二更适合于用作本系统的实施方案。尽管方案二不需要A/D,但考虑到系统扩充等因素，单片机可以选用ADｕc812,以便于在需要的时候扩充参数存储、 Ｄ／A输出、温度控制等功能。
2、 硬件设计
采用方案二的硬件设计比较简单，系统构成如图1所示,原理图如图5所示。单片机的P0口用作４位数码管的段码线,P3.4～P3.7用作４位数码管的位选线（ＡDuc8１2的P3有允许８mA的灌电流,可以不加驱动）。P２.4用作DS１8B20的数据输入/输出线。
unsigned char data doｔ＿poｓitｉon=0;
unsigned chａｒｄata chnｏ=0;ﻩﻩ//对应某路ＤS1８B20
方案一:温度检测可以使用低温热偶或铂电阻，数据采集部分则使用带有Ａ/D通道的单片机。考虑到一般的A/D输入通道都只能接收大信号，所以还应设计相应的放大电路。此方案的软件简单，但硬件复杂,且检测点数追加时,成本会有较大增长幅度。
方案二:使用单片机和单总线温度传感器构成。单总线温度传感器可以采用DALLＡS公司生产的DＳ１8B2０系列,这类温度传感器直接输出数字信号,且多路温度传感器可以挂在1条总线上，共同占用单片机的１条Ｉ/O线即可实现接口。在提升单片机Ｉ/Ｏ线驱动能力的前提下,理论上可以任意扩充检测的温度点数。
DS18Ｂ20内部集成了暂存寄存器（或称为暂存ＲＡM)和EEPROM两类存储器。暂存RAM为9个字节,其地址分配及其相关说明如表1所示。
单片机通过命令实现对ＤS1８B20的控制,其支持的主要命令如表2所示。DS１8B20的复位操作、读写操作都必须遵从严格的时序,其复位时序、读写时序分别如图3和图4所示。关于DS18Ｂ2０的详细介绍和使用方法可以参考其数据手册。
2、测量范围为0.00℃～９9.9℃，可以扩充到-５5℃～＋1２５℃，精度为±0.5℃;
３、用4位数码管进行循环显示,其中最高位显示通道提示符A～Ｈ,低3位显示实际温度值,每秒切换一个通道进行轮流显示；
4、 可以随时查看指定通道的温度值(扩充功能)。
二、设计指导
1、方案选择
该系统主要由温度检测和数据采集两部分组成。下面列举两种实现方案：
ＤS18Ｂ20的引脚定义和封装形式之一如图2所示。DＱ为数字信号输入/输出端;GＮＤ为电源地；VDD为外接电源。
ＤＳ18B2０的光刻RＯM中存有64位序列号,它可以看作是该ＤS1８B20的地址序列码。６4位光刻ＲOM的排列是：开始8位(28Ｈ）是产品类型标号,接着的48位是该DS18B2０自身的序列号,最后8位是前面56位的循环冗余校验码（CRC=Ｘ8＋X５＋Ｘ4＋1)。光刻ROM的作用是使每一个ＤS18B２0拥有惟一的地址序列码,以确保在一根总线上挂接多个DS１8B２0。
33H
读ＲＯM中的６4位地址序列码
ＢEH
读9字节暂存寄存器
５５Ｈ
只有地址码匹配的DS18B2才能接受后续的命令
4EH
写入温度上／下限,紧随其后是2字节数据,对应上限和下限值
F0H
锁定总线上DS1８Ｂ2０的个数和识别其ROM中的６4位地址序列码
4８H
将９字节暂存寄存器的第３和4字节复制到EＥPＲOＭ中
配置寄存器
4
格式为0 Ｒ1 R0 １ 1 １ 1 １，Ｒ１和R0为00、0１、1０、1１对应的分辨率分别为９、10、１１和１２位（包括符号位)
保留
5
未定义
保留
6
未定义
保留
７
未定义
校验码
８
按X８＋X５＋X4＋1对前８个字节进行ＣRC校验
表2 DS1８B20主要命令及其功能说明
命令码
功能说明
命令码
功能说明
flｏat dａtaTMＰ［2]=｛0，0｝；／／读取后的2个温度值,将其除以2即可得出实际温度;????
ｕnsiｇｎｅｄcｈaｒdata f［2]=｛0,0};ﻩ//结果是否为负温,"0＂为正温,"1"为负温。
unsignｅｄchａr dａｔa disp_bｕf[4]={0,０,０，0};／/４位数码管对应的值放入该缓冲区
2、 参考程序
#inclｕｄe <aduｃ812．ｈ>
＃inclｕde <inｔｒinｓ.h＞
sbiｔled０=P３^4;ﻩ//P3.４～P３．7用作4位ＬＥD的位选线
sbｉt led1=P3＾5;
sbitｌed2＝P３＾６;
sｂiｔlｅd3＝P3^7；
sbit DQ= P2^4；／／P2．4用作DＳ１8B20的数据线ＤＱ
表1 DS１８B20暂存ＲAＭ地址分配及其说明
寄存器名称
地址
说 明
温度低字节
0
温度测量值的低8位，即b7 b6 b5 b4 b3 ｂ2 b1 b0
温度高字节
１
温度测量值的高３位及符号位，即Ｓ S Ｓ Ｓ Ｓ b10 ｂ９ b8
温度高限
２
温度报警Байду номын сангаас限,也可以用作自定义字节
温度高限
3
温度报警下限，也可以用作自定义字节
3、 软件设计
１、 软件模块的划分
该系统的控制软件可以分为单片机初始化程序、定时中断服务程序和DS１8B2０接口程序等模块。单片机初始化程序由主函数实现，主要完成定时器T0、T1的初始化、中断系统的初始化等功能。定时器T０（ｐ3.４)中断函数每隔5ms执行1次，动态显示1位数码管；定时器Ｔ1(p 3．5)中断函数每隔50ms中断１次，每中断20次(1秒）即读取1路DS18Ｂ２0的温度代码,转换为温度值，再拆分成单个数码后送入显示缓冲区。DS18B20接口程序主要由复位函数、读位函数、读字节函数、写位函数、写字节函数、读温度函数等组成。
