防雷接地、等电位技术交底
防雷接地工程技术交底

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环,它直接关系到建造物和设备的安全。
因此,在进行防雷接地工程时,必须进行技术交底,确保工程质量和安全。
本文将从防雷接地工程技术交底的角度出发,详细介绍相关内容。
一、设计方案交底1.1 确定防雷接地系统的类型和规模:根据建造物的性质和周围环境的雷电情况,确定防雷接地系统的类型,如直接接地系统、间接接地系统或者混合接地系统,并确定系统的规模。
1.2 确定接地电阻要求:根据国家标准和建造物的要求,确定防雷接地系统的接地电阻要求,确保系统的安全性和可靠性。
1.3 确定接地材料和施工方法:选择合适的接地材料,如铜杆或者镀铜带,并确定施工方法,确保接地系统的质量和稳定性。
二、施工方案交底2.1 安全交底:施工人员必须了解防雷接地系统的施工安全要求,如穿戴防护装备、避免雷雨天气施工等,确保施工过程中的安全。
2.2 施工工艺交底:详细介绍防雷接地系统的施工工艺,包括挖掘接地坑、安装接地材料、连接接地系统等,确保施工按照规范进行。
2.3 质量验收交底:介绍防雷接地系统的质量验收标准和方法,确保施工质量符合要求,系统可靠性高。
三、设备选型交底3.1 选择合适的接地设备:根据建造物的需要和实际情况,选择合适的防雷接地设备,如接地线夹、接地线夹具等,确保设备符合要求。
3.2 设备安装位置交底:确定接地设备的安装位置,如建造物顶部、墙体或者地面等,确保设备安装合理、方便维护。
3.3 设备连接方式交底:详细介绍接地设备的连接方式,如焊接、螺栓连接等,确保连接坚固可靠,系统运行稳定。
四、维护保养交底4.1 定期检查交底:制定防雷接地系统的定期检查计划,如每季度或者每年进行一次检查,确保系统正常运行。
4.2 故障处理交底:介绍防雷接地系统常见故障的处理方法,如接地电阻过大、接地线损坏等,确保及时处理故障,保障系统安全。
4.3 维护保养标准交底:制定防雷接地系统的维护保养标准,包括清洁接地设备、检查接地电阻等,确保系统长期稳定运行。
防雷接地、等电位技术交底

交底内容:
1、基础底板接地网焊接
本工程按二类防雷建筑设计,接地电阻不大于1欧姆,达不到要求时,增设人工接地体。基础底板钢筋绑扎完毕后, 将基础地板轴线上下两根结构主筋首尾相联焊接,形成网格型接地体,联结处用Ф16的钢筋搭接焊接 ;中间焊成网格,两轴线相交处用Ф12的镀锌圆钢将交叉的结构主筋焊通,并在需要作引下线的轴线处利用Ф12的镀锌圆钢将上述选中的上下两层结构主筋可靠焊接形成接地网。在两轴线相交处焊接的具体做法如下图。
按设计的要求,本工程的消防控制室、电梯机房、智能化系统机房设室内接地网,采用热镀锌扁钢40*5距地0.3m明敷(过门处埋地暗敷),作为水平接地体,并应与室内柱子上引出的两根主筋焊接,该主筋通长焊接至接地网,与防雷引下线分别设置并应远离防雷引下下线。
地下水泵房和冷、热水机房、柴油发电机的等电位联结:结构施工阶段,从基础底板接地网焊接出一条40*4镀锌扁钢至设备电源柜内,安装时和电源柜PE排可靠压接,再从电源柜内敷设一条40*4镀锌扁钢至各电机设备机座处,在电机设备及线槽管路安装完毕后,将电机外壳、金属线槽的末端与镀锌扁钢可靠联结,作为电机设备和线槽管路的局部等电位联结线,此40*4镀锌扁钢采用一条扁钢在结构板内暗敷设,联结至各设备可分支根防雷引下线利用Φ12的钢筋把柱内主筋与预埋的100*60*6的镀锌钢板焊接连通,待游泳池深化设计完毕后,根据设计要求进行等电位的联结。
防雷接地技术交底范本

防雷、接地技术交底1技术交底范昌XXX信。
工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设[2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定?、运基信号[2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集(1)做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.(2)贯穿地线材料进场,验收检测合格;回填用的中粗砂进场后,应及时进行取样检测,合格后才能使用.(3)严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人;技工人员2人;普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备:3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备(1)既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.(2)既有线开挖过道钻铤方案已编制审核,并进行了技术交底.(3)防护用的过道钢管(UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程:测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定(1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下,埋深不小于1m,接地电阻值应小于1∙.(2)贯穿地线与轨道电路的连接,应符合以下要求:1)贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能;2)贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3)当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13)贯穿地线的综合使用1)通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2)电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3)沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4)电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.(4)贯穿地线的敷设1)贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触;2)当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设;3)当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接;4)当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5)桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6)客运专线应在铁路两侧敷设贯穿地线;新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7)160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8)贯穿地线要求尽可能直,禁止形成环状:隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.(5)两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1)桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2)隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3)路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处;有条件时,横向连接线与贯穿地线同步埋设;条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4)横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接,并应满足以下要求:1)贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2)其他建筑物的地网应与贯穿地线可靠连接.(7)贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求:1)径路转向及分支处.2)穿越障碍物〔如大型管路、高压电缆等〕时.3)应与同径路电缆共用埋设标志.4)直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U)测量定位:通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.(2)开挖沟槽:首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm;沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.(3)铺设底层土:在沟槽内铺设4cm厚的细沙土,人工整平夯实.(4)埋置贯穿地线:成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内,两端距路基边坡各150cm.(5)铺设上层土:在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.(6)有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U)区间信号点箱盒内电缆与贯穿地线的连接:电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.(2)信号机的平安地线与贯穿地线的连接:在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.(3)信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后,A6mm压接线环与机构遮光板用M6的螺栓连接;510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接:空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意:在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接;电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧,最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹:C型压接3液压钳(8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.(1)路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.(2)在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.(3)综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量:施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法:观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行,不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

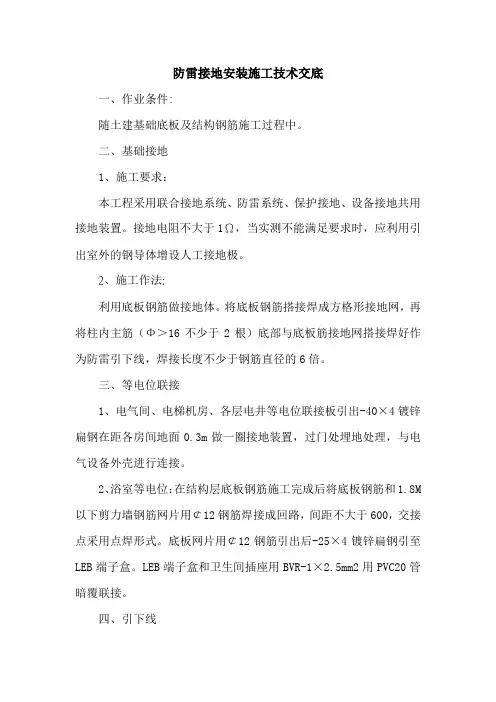

防雷接地安装技术交底

防雷接地安装施工技术交底一、作业条件:随土建基础底板及结构钢筋施工过程中。
二、基础接地1、施工要求:本工程采用联合接地系统、防雷系统、保护接地、设备接地共用接地装置。
接地电阻不大于1Ω,当实测不能满足要求时,应利用引出室外的钢导体增设人工接地极。
2、施工作法:利用底板钢筋做接地体。
将底板钢筋搭接焊成方格形接地网,再将柱内主筋(Φ>16不少于2根)底部与底板筋接地网搭接焊好作为防雷引下线,焊接长度不少于钢筋直径的6倍。
三、等电位联接1、电气间、电梯机房、各层电井等电位联接板引出-40×4镀锌扁钢在距各房间地面0.3m做一圈接地装置,过门处埋地处理,与电气设备外壳进行连接。
2、浴室等电位:在结构层底板钢筋施工完成后将底板钢筋和1.8M 以下剪力墙钢筋网片用¢12钢筋焊接成回路,间距不大于600,交接点采用点焊形式。
底板网片用¢12钢筋引出后-25×4镀锌扁钢引至LEB端子盒。
LEB端子盒和卫生间插座用BVR-1×2.5mm2用PVC20管暗覆联接。
四、引下线1、防雷引下线:利用结构柱内对角通长相互焊接作为引下线。
2、配电室引下线:利用结构柱内对角通长相互焊接作为引下线,下端与基础接地焊接,在配电室地面0.3m处引出后用-50×5镀锌扁钢在室内距地面0.3m处做一圈接地装置。
3、电井引下线:利用结构柱内对角通长相互焊接作为引下线。
五、均压环:1、为防止雷侧击,从建筑物60m及以上外墙上的金属外窗、栏杆等较大金属件通过金属预埋件采用¢10圆钢和防雷引下线连接。
2、结构圈梁中的钢筋每三层连接成闭合回路,并与防雷引下线连接。
3、垂直敷设的金属管道及金属物每三层与局部等电位联接端子板连接一次,并在顶端和底部与防雷装置连接。
交底人:接受交底人:2011年7月25日。
防雷接地工程技术交底

防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行,防止雷击等自然灾害对建造物及其设备造成损坏,防雷接地工程技术交底成为必要的工作环节。
本文将详细介绍防雷接地工程技术交底的相关内容。
二、工程概述防雷接地工程是指通过合理布置接地装置,将建造物及其设备与地面形成良好的电气连接,以达到安全防护的目的。
该工程主要包括以下几个方面的内容:1. 设计方案根据建造物的结构特点、用途及周边环境条件,制定合理的防雷接地设计方案。
设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。
2. 材料准备根据设计方案,准备所需的接地装置材料。
常用的接地装置材料包括铜排、镀锌钢材、接地电极等。
材料的选择应符合国家相关标准,并具备良好的导电性能和耐腐蚀能力。
3. 施工流程施工前应制定详细的施工方案,明确施工流程和安全措施。
施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。
施工过程中应注意施工质量,确保接地装置与地面的良好接触。
4. 检测验收施工完成后,应进行防雷接地工程的检测验收。
检测内容主要包括接地电阻的测量、接地装置的连接性能等。
验收合格后,方可投入使用。
三、技术要求为确保防雷接地工程的有效性和可靠性,以下是防雷接地工程的技术要求:1. 接地电阻要求根据建造物的用途和要求,接地电阻应符合相关标准的要求。
普通来说,低电阻值能提供更好的防雷保护效果。
常见的接地电阻要求为不大于10欧姆。
2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。
普通来说,接地装置应均匀分布在建造物周围,以确保接地电阻的均匀性。
3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。
常见的接地体包括接地电极、接地网等。
接地体的埋设深度应符合相关标准的要求,普通为1.5米以上。
4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。
接地装置的连接应坚固可靠,接地装置与接地体之间的连接电阻应符合相关标准的要求。
防雷引下线、等电位焊接技术交底

:
编制人
交底人
审核
三、操作工艺
1、自然基础接地体安装
①利用底板钢筋做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于2根)底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查。
2、接地体核验
接地体安装完毕后,应及时请质检部门进行隐检核验,接地体材质、位置、焊接质量等均应符合施工规范要求,然后方可进行回填土或者浇砼,最后,应摇测接地电阻。并做好记录。
3、等电位联结
①等电位联结内各联结导体间连接可采用焊接,也可采用螺栓连接。等电位端子箱内应采用螺栓连接,以便于进行定期检测。
②等电位联结线可采用BV-4mm2塑铜线穿管暗敷设,也可采用-25x4镀锌扁钢或Φ8镀锌圆钢暗敷设,等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
按照设计图纸在厨房、卫生间相应位置设置局部等电位端子箱,端子箱通过等电位联结线与电气竖井内等电位联结干线或避雷引下线连接。厨房、卫生间内金属地漏、下水管道等设备通过等电位联结线与局部等电位端子箱连接。连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防护漆。抱箍内径等于管道外径,抱箍大小依管道大小而定。
防雷引下线、等电位焊接技术交底
等电位焊接技术交底
等电位焊接技术交底
交底依据
行业规范
工程名称
交底日期
施工单位
分项工程名称
等电位焊接
交底内容:
一、施工准备
(一)作业条件
1、接地体安装:
利用底板及构造柱主钢筋焊接镀锌扁铁做等电位接地体
二、质量要求
1、主控项目
①利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
防雷及接地施工技术交底

防雷及接地施工技术交底
1为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想,重视施工质量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识
2为配合结构施工,共创市优质结构工程,在预埋施工时特别注意与土建工作的密切配合
3本工程利用桩基,基础主钢筋网做接地体,要求整个主钢筋网焊接成一体,
所以在主梁跟桩基的钢筋必须用16的圆钢焊接起来;【利用梁的对角主筋跟桩基焊接,】焊接长度不应少于IOCm
4焊缝应平整具有鱼鳞状,焊缝不得有咬肉,气孔、夹渣、裂纹及漏焊等现象焊接后应将焊渣清除干净
5等电位箱子之间连接用40*4的镀锌扁钢,搭接长度2培宽度,并
三面焊接
6圆钢与圆钢搭接长度为圆钢直径的6培,圆钢与扁钢搭接长度为
圆钢的直径6培,扁钢与钢管,扁钢与角钢紧贴角钢外侧两面或紧贴
三面上下两侧焊接。
防雷接地及等电位联接安装技术交底记录

防雷接地及等电位联接安装技术交底记录交底人:交底日期:受底人:受底日期:1 施工准备1.1 技术准备1.1.1 施工前应认真熟悉工程施工图,并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
1.1.2 了解图纸会审和相关设计变更的详细内容。
1.1.3 熟悉设计要求选用的国标、图集和其他技术资料的内容和设备及配件的生产厂家的“产品说明书”中对其产品的介绍和安装的要求。
1.1.4 参考各专业施工图,观察相关专业的管道走向、坐标位置之间的交叉配合是否有冲突,应综合校核,在各类管道密集处绘出管线平面综合布线图。
1.1.5 收集已建工程质量通病信息,明确施工重点与难点和质量管理点。
1.1.6 对施工中需要的计量、测量器具提前做好准备。
1.2 材料准备1.2.1 镀锌材料有扁钢、圆钢、钢管、螺栓、垫圈、支架等。
扁钢、圆钢、钢管等表面应光洁,无裂纹,砂眼,锈蚀等现象,镀锌完整、无脱落。
应有产品合格证。
1.2.2 铅丝、电焊条、防锈漆、水泥等应无过期变质现象。
1.2.3 测试点、断接卡暗装盒板厚不得小于1.2㎜,无变形、开裂现象。
1.2.4 其他材料:氧气、混凝土支座、预埋铁件。
1.3 机具准备1.3.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、夯、桶。
1.3.2 线坠、卷尺、大绳、粉线袋、绞磨、紧线器、电锤、冲击钻、气焊工具等。
1.3.3 接地电阻测试仪、等电位联结测度仪(均应经鉴定合格后,使用时在有效期内)。
1.4 劳动力安排1.4.1 劳动力安排要根据工程量的多少进行,做到不耽误土建进度等。
1.4.2 施工人员要经过培训、持相应的上岗证。
1.5 作业条件1.5.1 接地体作业条件1.5.1.1 按设计位置清理好场地。
1.5.1.2 底板钢筋与柱筋连接处已绑扎完毕。
1.5.2 避雷引下线暗敷作业条件结合本工程具体特点,由土建组织专人负责框架柱钢筋的竖向焊接作为作引下线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四、操作工艺
工艺流程:
基础底板接地网焊接等电位接地母排敷设环行接地母排敷设人工接地极外引点及接地电阻测试点制作防雷引下线焊接避雷网制作安装接地电阻测试
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
游泳池的等电位联结:从游泳池部位的(7、F)、(9、F)的两根防雷引下线利用Φ12的钢筋把柱内主筋与预埋的100*60*6的镀锌钢板焊接连通,待游泳池深化设计完毕后,根据设计要求进行等电位的联结。
3、变配电室工作接地
按设计的要求,整个大厦的总等电位接地母排设置在高压配电室、发电机房、低压配电室及各变压器室内,用50*5的热镀锌扁钢沿高压配电室、发电机房、低压配电室及各变压器室室内墙壁敷设一周(过门处地板下敷设),作为PE保护总线,并在各变压器室内设置临时接线端子。高低压变配电室内保证配电箱柜两点与总等电位接地母排可靠连接;变压器接地单独从总等电位接地母排印接一根接地母线至变压器的中性点;在变配电室距地50cm处,设置检修接地点;在高低压柜、变压器基础槽钢及变配电室基础防火门的门框等处,焊接接地螺栓,并与接地母线可靠联结;从变配电室引出的所有金属线槽,均应与接地母线做可靠联结。
5.阻燃PVC电线管应具有阻燃、耐冲击性能,其氧指数不应低于27%的阻燃指标,并应有检测报告和产品出厂合格证。
6.塑料接线盒、端接头、管箍等,必须使用配套的阻燃型塑料制品。
二、主要机具:
1.常用电工工具、手锤、钢锯、锯条、压力案子、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
2.卷尺、电锤、冲击钻、电焊机、电焊工具等。
3.铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
4.弯管弹簧、剪管器、压力案子、电炉子、开孔器等。
三、作业条件:
1.接地体作业前,先按设计位置清理好现场,且底板筋与柱筋联结处已绑扎、调整完毕。
2.防雷引下线暗敷设时,做引下线的柱筋已绑扎完毕,绑扎柱筋的脚手架未拆除,达到上人操作的条件。
表C2-1
编号
11-C2-001
工程名称
柳州九洲大厦工程
交底日期
2011年2月28日
施工单位
中铁建设集团有限公司柳州分公司
分项工程名称
防雷接地工程
交底提要
建筑物的防雷接地及等电位联结
交底内容:
在电梯井、管道井的底部和顶部各预留一块接地预埋件,接地预埋件与结构柱内防雷引下线对角主筋可靠联结,在管道安装时,利用Φ12的镀锌圆钢将接地预埋件或金属管道可靠焊接(或卡接),保证所有管道全长有两处与接地干线可靠联结。
技术交底记录
表C2-1
编号
11-C2-001
工程名称
柳州九洲大厦工施工单位
中铁建设集团有限公司柳州分公司
分项工程名称
防雷接地工程
交底提要
建筑物的防雷接地及等电位联结
交底内容:
本工程按二类防雷建筑设计,利用基础底板钢筋网作为自然接地体。利用结构柱对角主筋作为防雷引下线。
按设计的要求,本工程的消防控制室、电梯机房、智能化系统机房设室内接地网,采用热镀锌扁钢40*5距地0.3m明敷(过门处埋地暗敷),作为水平接地体,并应与室内柱子上引出的两根主筋焊接,该主筋通长焊接至接地网,与防雷引下线分别设置并应远离防雷引下下线。
地下水泵房和冷、热水机房、柴油发电机的等电位联结:结构施工阶段,从基础底板接地网焊接出一条40*4镀锌扁钢至设备电源柜内,安装时和电源柜PE排可靠压接,再从电源柜内敷设一条40*4镀锌扁钢至各电机设备机座处,在电机设备及线槽管路安装完毕后,将电机外壳、金属线槽的末端与镀锌扁钢可靠联结,作为电机设备和线槽管路的局部等电位联结线,此40*4镀锌扁钢采用一条扁钢在结构板内暗敷设,联结至各设备可分支焊接即可。
一、材料要求:
1.镀锌材料有扁钢、圆钢、螺栓、垫圈、弹簧垫圈。镀锌件的镀锌层应完好无损,扁钢、圆钢顺直,并有生产厂家合格证及材质证明。
2.电焊条、氧气、乙炔、沥青油、预埋铁件、红油漆、防腐油、黑油漆等应质量良好。
3.所有材料必须经过材料、技术部门的检验,认定合格的产品,报监理单位批复后方可使用。
4.阻燃PVC电线管内外壁光滑,无凸棱、凹陷、针孔、气泡。外壁应有间距不大于1米的连续阻燃标记和制造厂标。
2、等电位接地母排的敷设
按设计要求,在地下一层高压配电室、发电机房、低压配电室及各变压器室内设置总等电位接地母排,总等电位接地母排为120*120*6热镀锌钢板,钢板板中距地300mm,与柱上预埋钢板可靠联接保证总等电位母排与接地体可靠连接,具体位置见E-01-07号图纸。
审核人
交底人
接受交底人
技术交底记录
11-C2-001
工程名称
柳州九洲大厦工程
交底日期
2011年2月28日
施工单位
中铁建设集团有限公司柳州分公司
分项工程名称
防雷接地工程
交底提要
建筑物的防雷接地及等电位联结
交底内容:
1、基础底板接地网焊接
本工程按二类防雷建筑设计,接地电阻不大于1欧姆,达不到要求时,增设人工接地体。基础底板钢筋绑扎完毕后,将基础地板轴线上下两根结构主筋首尾相联焊接,形成网格型接地体,联结处用Ф16的钢筋搭接焊接;中间焊成网格,两轴线相交处用Ф12的镀锌圆钢将交叉的结构主筋焊通,并在需要作引下线的轴线处利用Ф12的镀锌圆钢将上述选中的上下两层结构主筋可靠焊接形成接地网。在两轴线相交处焊接的具体做法如下图。
所有强、弱电竖井内在适当柱子处预留一条TMY-50*6.3,水平方向竖井全场敷设一根和主接地线连接的TMY-50*6.3作为专用接地线保护线(PE),并应每三层与楼板钢筋作等电位连接。每层的强、弱电配电小间均设接地局部等电位端子箱,接地端子箱采用明装,箱后的墙体上设置暗盒,从暗盒分别暗敷设PVC20穿BVR6 mm2铜线至各配电箱(柜)内及各桥架、母线的安装处,作为竖井内箱、柜、母线、桥架的接地连接线,垂直敷设的总等电位扁钢穿过明装的等电位接地端子箱,在箱内总等电位母排与等电位箱的接地排直接用镀锌螺栓可靠压接,保证竖井内电气设备外壳可靠与总等电位母排联结。接地端子箱距地面0.5米明装,尺寸:300*200*150。
室外进出户管等电位联结:待管道安装完毕,采用专用接地卡卡接,采用BVV-1*25/厚壁PVC32敷设与总等电位连接。
外墙幕墙的等电位联结:外墙幕墙的联结做法和室外进出户管等电位联结相似,在相应层的顶板圈梁和避雷引下线焊接,并将幕墙的预埋件与圈粮可靠焊接,作为幕墙的防雷接地点,幕墙与埋件的联结,根据幕墙公司的设计进行深化确定方案,由幕墙施工单位完成施工。
