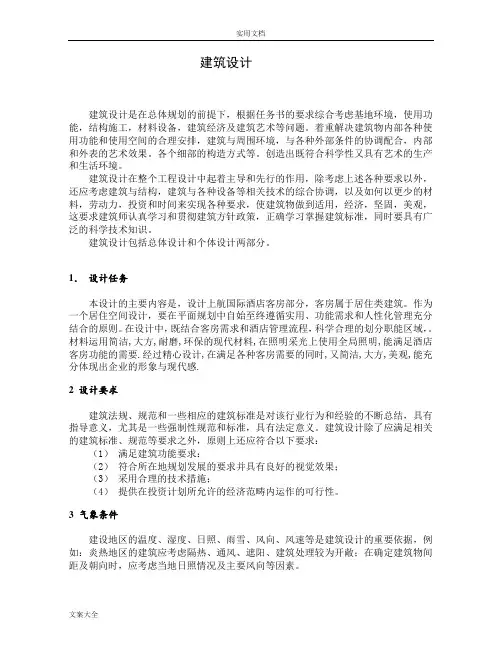

建筑设计建筑设计是在总体规划的前提下,根据任务书的要求综合考虑基地环境,使用功能,结构施工,材料设备,建筑经济及建筑艺术等问题。

着重解决建筑物内部各种使用功能和使用空间的合理安排,建筑与周围环境,与各种外部条件的协调配合,内部和外表的艺术效果。

各个细部的构造方式等。

创造出既符合科学性又具有艺术的生产和生活环境。

建筑设计在整个工程设计中起着主导和先行的作用,除考虑上述各种要求以外,还应考虑建筑与结构,建筑与各种设备等相关技术的综合协调,以及如何以更少的材料,劳动力,投资和时间来实现各种要求,使建筑物做到适用,经济,坚固,美观,这要求建筑师认真学习和贯彻建筑方针政策,正确学习掌握建筑标准,同时要具有广泛的科学技术知识。

建筑设计包括总体设计和个体设计两部分。

1.设计任务本设计的主要内容是,设计上航国际酒店客房部分,客房属于居住类建筑。

作为一个居住空间设计,要在平面规划中自始至终遵循实用、功能需求和人性化管理充分结合的原则。

在设计中,既结合客房需求和酒店管理流程,科学合理的划分职能区域,。

材料运用简洁,大方,耐磨,环保的现代材料,在照明采光上使用全局照明,能满足酒店客房功能的需要.经过精心设计,在满足各种客房需要的同时,又简洁,大方,美观,能充分体现出企业的形象与现代感.2 设计要求建筑法规、规范和一些相应的建筑标准是对该行业行为和经验的不断总结,具有指导意义,尤其是一些强制性规范和标准,具有法定意义。

建筑设计除了应满足相关的建筑标准、规范等要求之外,原则上还应符合以下要求:(1)满足建筑功能要求:(2)符合所在地规划发展的要求并具有良好的视觉效果;(3)采用合理的技术措施;(4)提供在投资计划所允许的经济范畴内运作的可行性。

3 气象条件建设地区的温度、湿度、日照、雨雪、风向、风速等是建筑设计的重要依据,例如:炎热地区的建筑应考虑隔热、通风、遮阳、建筑处理较为开敞;在确定建筑物间距及朝向时,应考虑当地日照情况及主要风向等因素。

土木工程毕业设计范本

土木工程毕业设计范本

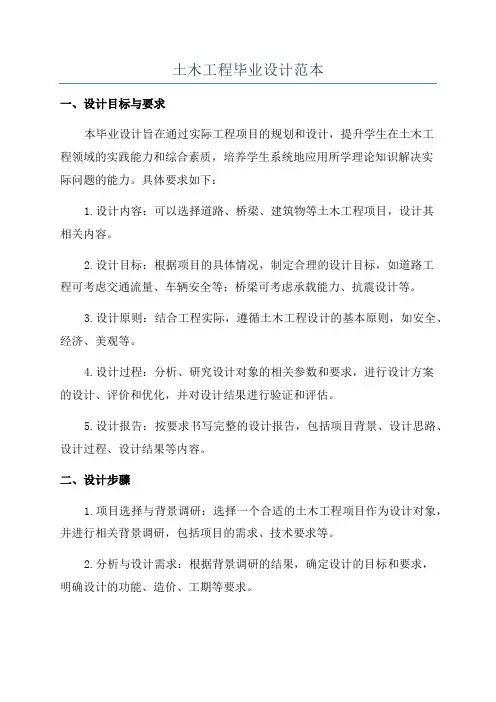

土木工程毕业设计范本一、设计目标与要求本毕业设计旨在通过实际工程项目的规划和设计,提升学生在土木工程领域的实践能力和综合素质,培养学生系统地应用所学理论知识解决实际问题的能力。

具体要求如下:1.设计内容:可以选择道路、桥梁、建筑物等土木工程项目,设计其相关内容。

2.设计目标:根据项目的具体情况,制定合理的设计目标,如道路工程可考虑交通流量、车辆安全等;桥梁可考虑承载能力、抗震设计等。

3.设计原则:结合工程实际,遵循土木工程设计的基本原则,如安全、经济、美观等。

4.设计过程:分析、研究设计对象的相关参数和要求,进行设计方案的设计、评价和优化,并对设计结果进行验证和评估。

5.设计报告:按要求书写完整的设计报告,包括项目背景、设计思路、设计过程、设计结果等内容。

二、设计步骤1.项目选择与背景调研:选择一个合适的土木工程项目作为设计对象,并进行相关背景调研,包括项目的需求、技术要求等。

2.分析与设计需求:根据背景调研的结果,确定设计的目标和要求,明确设计的功能、造价、工期等要求。

3.方案设计与评价:提出多个设计方案,并进行评价和比较,选择出最优方案。

4.设计详图与参数计算:根据最优方案绘制详细设计图纸,并进行相关参数的计算,如材料使用量、承载能力等。

5.设计结果验证与评估:通过各种手段验证设计结果的正确性和合理性,如模拟计算、实验测试等。

6.设计报告撰写:按照规范要求书写设计报告,包括项目背景、设计目标、设计过程、设计结果等内容。

三、设计内容以道路工程为例进行说明:1.项目背景:选择一个具体的道路工程项目,如城市主干道的改造设计。

2.设计目标:根据城市交通流量、道路安全等要求,制定相应的设计目标,如提高交通通行能力、减少交通事故等。

3.设计过程:(1)调研阶段:了解项目背景和要求,收集相关信息。

(2)规划设计:根据道路的功能和交通流量,确定道路的几何形状、车道设置等。

(3)结构设计:根据道路的承载能力要求,设计道路的结构层厚度、路面材料等。

毕业设计土木工程范文

毕业设计土木工程范文

毕业设计土木工程范文一、引言。

大家好呀!今天我要跟你们唠唠我的土木工程毕业设计,这就像是一场建造房子的大冒险,不过是在纸上先完成的那种。

我选的是多层住宅建筑结构设计,为啥呢?因为住宅是咱生活的小天地,能把它设计得既安全又舒适,那可老有成就感了。

二、工程概况。

我这个多层住宅呢,打算建在一片安静又方便的地方。

总共是[X]层,可别小看这几层,每一层都有它的讲究。

整个建筑的占地面积大概是[X]平方米,形状方方正正的,就像一个规规矩矩的大盒子。

这样的形状在结构设计上有好处,受力比较均匀,就像一个站得稳稳当当的巨人。

这个住宅主要是给普通家庭住的,所以户型设计也得贴心。

有两居室、三居室的户型,每个房间都要有足够的阳光,不能让住在里面的人感觉像住在小黑屋里似的。

而且客厅要宽敞,能让一家人舒舒服服地聚在一起看电视、聊天啥的。

三、结构选型。

说到结构选型,这可就像给房子选骨架一样重要。

我在框架结构、剪力墙结构和框架剪力墙结构之间纠结了好久。

框架结构就像一个用柱子和梁搭起来的架子,简单明了,空间灵活性大,但是在抵抗侧向力方面可能有点弱。

剪力墙结构呢,墙特别厚,就像一个个坚强的卫士,抵抗侧向力那是相当厉害,可是空间就有点被限制住了,不能随心所欲地改户型。

最后我选择了框架剪力墙结构,它就像是框架结构和剪力墙结构的结合体,取两者之长。

框架负责承担竖向荷载,剪力墙负责抵抗侧向力,这样房子既结实又能灵活布局户型。

四、荷载计算。

这部分可不能马虎,荷载就像是房子要承受的各种压力。

首先是恒载,恒载就是那些固定不变的重量,比如房子自身的重量,包括梁、板、柱、墙这些结构构件的重量。

我得根据它们的尺寸、材料的密度等,一项一项地算出它们的重量。

这就像是给房子做个体重测量,每个构件都不能漏。

然后是活载,活载就是那些可变的荷载啦,像人在房间里走来走去、家具的重量、下雪的时候屋顶上的雪重之类的。

不同的房间活载取值还不一样呢。

比如说卧室的活载可能相对小一点,因为不会有太多重型的东西,而阳台可能要考虑到堆放一些杂物或者人在上面活动的情况,活载取值就会大一点。

土木工程专业毕业设计范本

土木工程专业毕业设计范本

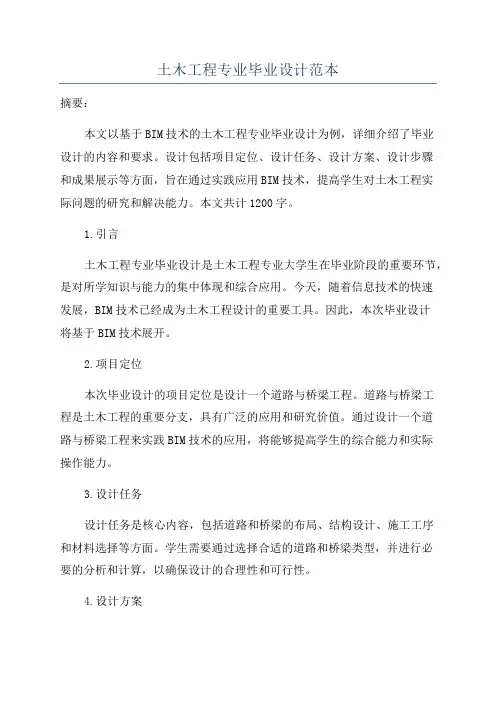

土木工程专业毕业设计范本摘要:本文以基于BIM技术的土木工程专业毕业设计为例,详细介绍了毕业设计的内容和要求。

设计包括项目定位、设计任务、设计方案、设计步骤和成果展示等方面,旨在通过实践应用BIM技术,提高学生对土木工程实际问题的研究和解决能力。

本文共计1200字。

1.引言土木工程专业毕业设计是土木工程专业大学生在毕业阶段的重要环节,是对所学知识与能力的集中体现和综合应用。

今天,随着信息技术的快速发展,BIM技术已经成为土木工程设计的重要工具。

因此,本次毕业设计将基于BIM技术展开。

2.项目定位本次毕业设计的项目定位是设计一个道路与桥梁工程。

道路与桥梁工程是土木工程的重要分支,具有广泛的应用和研究价值。

通过设计一个道路与桥梁工程来实践BIM技术的应用,将能够提高学生的综合能力和实际操作能力。

3.设计任务设计任务是核心内容,包括道路和桥梁的布局、结构设计、施工工序和材料选择等方面。

学生需要通过选择合适的道路和桥梁类型,并进行必要的分析和计算,以确保设计的合理性和可行性。

4.设计方案设计方案是基于项目需求和技术要求展开的,主要包括设计思路和实施方案等。

学生需要充分考虑工程的可行性、经济性和可操作性,并进行必要的技术分析和优化,以确保设计方案的合理性和实用性。

5.设计步骤设计步骤是毕业设计过程中的重要环节,包括方案设计、施工图绘制、模型生成以及成果展示等。

学生需要通过模拟实际工程操作,使用BIM软件进行设计和分析,并将设计结果以报告、图纸和模型的形式展示出来。

6.成果展示成果展示是毕业设计结果的重要体现,包括设计报告、图纸和模型等。

学生需要通过详细和清晰的报告来介绍设计思路、设计过程和设计结果,并通过图纸和模型来生动展示设计成果。

展示形式可以是纸质版或电子版。

总结:通过基于BIM技术的土木工程专业毕业设计范本的详细介绍,希望能够对土木工程专业的毕业设计有所帮助。

BIM技术的应用已经成为土木工程设计的趋势,通过实践应用BIM技术,可以提高学生的实际操作能力和问题解决能力,为今后的工作和研究打下坚实的基础。

土木工程毕业设计范本

土木工程毕业设计范本

土木工程毕业设计范本土木工程毕业设计范本引言:土木工程是一门综合性的学科,它涵盖了建筑、结构、交通、水利等多个方面。

作为土木工程专业的学生,毕业设计是我们学习生涯中的重要一环。

本文将以土木工程毕业设计范本为主题,探讨毕业设计的重要性、步骤和一些实用的技巧。

第一部分:毕业设计的重要性毕业设计是土木工程专业学生在大学期间最重要的学术任务之一。

它不仅是对我们所学知识的综合运用,更是对我们专业素养和创新能力的考验。

通过毕业设计,我们可以将在课堂上学到的理论知识应用到实际工程项目中,锻炼我们的问题解决能力和团队合作精神。

第二部分:毕业设计的步骤1. 选题:选题是毕业设计的第一步。

我们可以选择与自己感兴趣或专业相关的课题,同时要考虑实际可行性和创新性。

可以参考前人的研究成果,找到一个有研究价值的课题。

2. 文献综述:在进行毕业设计前,我们需要对相关领域的文献进行综述。

通过阅读前人的研究成果,我们可以了解当前领域的研究进展和存在的问题,为自己的设计提供理论基础。

3. 设计方案:在确定研究方向后,我们需要制定一个详细的设计方案。

该方案应包括设计目标、设计思路、设计方法和设计过程等内容。

在设计方案中,我们需要考虑到项目的可行性、经济性和安全性。

4. 数据采集与分析:在进行设计过程中,我们需要进行数据采集和分析。

通过实地调研、实验室测试等手段,我们可以获得所需的数据,并对其进行分析和解读。

这些数据将为我们的设计提供依据和支持。

5. 设计实施与评估:在完成设计方案后,我们需要进行设计实施和评估。

在实施过程中,我们需要遵循设计方案,并及时调整和改进设计。

在评估阶段,我们需要对设计的效果进行评估,并提出改进建议。

第三部分:毕业设计的实用技巧1. 学会合理分配时间:毕业设计是一个相对长期的任务,我们需要学会合理分配时间,确保每个步骤都得到充分的时间和精力。

同时,我们要做好时间管理,避免拖延和临时抱佛脚。

2. 多与导师交流:导师是我们毕业设计过程中的重要指导者,我们要与导师保持密切的沟通和交流。

2024年土木工程毕业设计总结模板(6篇)

2024年土木工程毕业设计总结模板(6篇)

土木工程毕业设计总结模板经过两周的出产实习,感触深化。

在施工技能上,实习操作以理论常识为根底,但又比理论常识更具有灵敏性和可操作性,这需求学好专业常识的一起在作业中活跃思考,灵敏使用,培育自个的思维立异与独立处理疑问的才干。

一起,利用这次实习时机触摸社会,得到极好的训练,清晰了在剩余的一年大学日子中应当发展的方向,特别是需求训练语言沟通与沟通才干,努力学习,结壮作业,活跃面临每一次应战。

出产实习是土木工程专业教学方案中必不可少的实习教学环节,它是所学理论常识与工程实习的一致。

在实习进程中,我以技能员的身份深化到修建施工单位,以一个高层住宅小区为实习场所,在项目部技能室主任的指导下,参与工程施作业业,顺畅完成了两周的实习使命。

一起,也为大学毕业后从事工程时刻打下杰出基础。

实习对我来说是个既了解又陌生的字眼,由于我十几年的学生生计也经历过许多的实习,但这次却又是那么的异乎寻常。

他将全部查验我各方面的才干:学习、日子、心思、身体、思维等等。

就像是一块试金石,查验我能否将所学理论常识用到实习中去。

联系到我将来能否顺畅的立足于这个充溢应战的社会,也是我树立信心的要害所在,所以,我对它的投入也是的!严重的一个月的实习日子完毕了,在这半多月里我仍是有不少的收成。

实习完毕后有必要好好总结一下。

首先,经过两的实习,经过实习,使我学到了许多实习常识。

所谓实习是查验真理的标准,经过旁站,使我近距离的观察了全部房子的缔造进程,学到了许多很适用的详细的施工常识,这些常识往往是我在校园很少触摸,很少留意的,但又是非常主要根底的常识。

本工程在施工中选用了较多的新技能、新材料。

主体结构是全现浇剪力墙结构,墙内设置暗柱和暗梁,增加了房间的开间面积和净空高度。

装修中,如厨房、卫生间的装修选用了轻质陶粒混凝土隔墙条板,此隔墙板与以往砖垒墙比较,具有自重轻、装置简洁、强度牢靠等长处,不只使现浇楼板所接受的荷载大大减小,并且加速施工发展,缩短工期,节省本钱。

2024年土木工程毕业设计总结范本(5篇)

2024年土木工程毕业设计总结范本(5篇)

土木工程毕业设计总结范本由于我们是在学完所有专业课后才进行这次实习的,因此这次实习是比以往任何一次实习都更具有针对性和实践意义。

在学完基础工程、混凝土结构工程、抗震结构、钢结构以及高层建筑结构和土木工程施工等课程后,才开始实习的,通过这次实习,使我更充分地理解了专业知识学习,进而在今后的工作和学习中更好地掌握和运用专业技能。

首先,这次毕业实习,使我更深刻的了解土木工程专业知识。

大学四年在学完专业基础课和专业课后,逐步具有了较扎实的专业知识,但在校期间所学的内容都是理论知识,除上课程认知识习和假期专业实习外,在实践中学习和运用已学理论知识还远不够。

通过这次实习,我对以前学习和实习中存在的问题和不足有了正确的认识。

例如在实习中,我们发现根据建筑功能要求,许多设计图纸上标明的楼板厚度和梁柱截面尺寸大的多,那么,我们该如何充分考虑受力状况和选用计算模型通过这次实习,我对依照设计图纸和施工现场部分构件的测量以及观察这些构件的细部做法,采用向施工员、工程师清洁相关问题的处理方法,分析思路和计算原理,使我对以前的专业课程知识有了全新的了解。

以前课本上学的知识都是土木工程中最基础的内容,所运用的模型和原理也是最简单的类型。

但随着我国建筑行业的日趋规范和完整以及人民群众对建筑安全、合理、经济的更高要求,工程上很容易出现各种问题和疑惑,如何快速正确地处理好这些问题我想,那便是运用我们所学的知识和原理,根据问题具体找出“瓶颈”所在,找到突破口去解决好。

其实,这些基本知识和原理很多我们都学过,但如何将他们联系起来,用于解决和、工程中的实际问题,则需要我们在实践中不断学习和总结。

“学以致用”的另一方面是“以小见大”。

许多知识、原理往往是解决问题的关键。

例如:我们在广西工商行政管理局高层住宅楼实习时,我对工程采用基础静压桩法和锚杆固定的处理方案十分不解,因为静压桩比现浇混凝土桩经济费用高。

因此,我推测是该工程地基土质软弱或砂化严重,我向项目负责人请教后得到了肯定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

建筑设计建筑设计是在总体规划的前提下,根据任务书的要求综合考虑基地环境,使用功能,结构施工,材料设备,建筑经济及建筑艺术等问题。

着重解决建筑物内部各种使用功能和使用空间的合理安排,建筑与周围环境,与各种外部条件的协调配合,内部和外表的艺术效果。

各个细部的构造方式等。

创造出既符合科学性又具有艺术的生产和生活环境。

建筑设计在整个工程设计中起着主导和先行的作用,除考虑上述各种要求以外,还应考虑建筑与结构,建筑与各种设备等相关技术的综合协调,以及如何以更少的材料,劳动力,投资和时间来实现各种要求,使建筑物做到适用,经济,坚固,美观,这要求建筑师认真学习和贯彻建筑方针政策,正确学习掌握建筑标准,同时要具有广泛的科学技术知识。

建筑设计包括总体设计和个体设计两部分。

1.设计任务本设计的主要内容是,设计上航国际酒店客房部分,客房属于居住类建筑。

作为一个居住空间设计,要在平面规划中自始至终遵循实用、功能需求和人性化管理充分结合的原则。

在设计中,既结合客房需求和酒店管理流程,科学合理的划分职能区域,。

材料运用简洁,大方,耐磨,环保的现代材料,在照明采光上使用全局照明,能满足酒店客房功能的需要.经过精心设计,在满足各种客房需要的同时,又简洁,大方,美观,能充分体现出企业的形象与现代感.2 设计要求建筑法规、规范和一些相应的建筑标准是对该行业行为和经验的不断总结,具有指导意义,尤其是一些强制性规范和标准,具有法定意义。

建筑设计除了应满足相关的建筑标准、规范等要求之外,原则上还应符合以下要求:(1)满足建筑功能要求:(2)符合所在地规划发展的要求并具有良好的视觉效果;(3)采用合理的技术措施;(4)提供在投资计划所允许的经济范畴内运作的可行性。

3 气象条件建设地区的温度、湿度、日照、雨雪、风向、风速等是建筑设计的重要依据,例如:炎热地区的建筑应考虑隔热、通风、遮阳、建筑处理较为开敞;在确定建筑物间距及朝向时,应考虑当地日照情况及主要风向等因素。

4 地形、地质及地震烈度基地的地形,地质及地震烈度直接影响到房屋的平面组织结构选型、建筑构造处理及建筑体型设计等。

地震烈度,表示当发生地震时,地面及建筑物遭受破坏的程度。

烈度在6度以下时,地震对建筑物影响较小,一般可不做抗震计算,9度以上地区,地震破坏力很大,一般应尺量避免在该地区建筑房屋,建筑物抗震设防的重点时7、8、9度地震烈度的地区。

5 水文水文条件是指地下水位的高低及地下水的性质,直接影响到建筑物基础及地下室。

一般应根据地下水位的高低及底下水位性质确定是否在该地区建筑房屋或采用相应的防水和防腐措施。

6建筑设计文件的内容及要求建筑初步设计内容:绘制“3平2立1剖”:“3平”即1个底层平面图,1个楼层平面图,加1个屋顶平面图;“2立”指1个南侧或北侧立面图,加1个东侧或西侧立面图;“1剖”必须剖到楼梯。

建筑设计文件要求:以上图纸均需达到施工图深度,弄清建筑平面、立面和剖面之间的关系,熟悉建筑施工图的表达方式及深度要求,掌握常用的建筑构造措施等。

建议用2号图绘制,绘图比例、布局和张数自定,以表达清楚且符合制图习惯为原则。

结构设计第一章基本设计资料1.1 设计资料工程名称:上杭客家缘国际酒店客房A1区设计建设地点:福建上杭市工程概况:共4层,底层高,其余层高。

室内外高差为,底层室内设计标高±。

基本风压:m2基本雪压:m2抗震设防:按7度抗震设防烈度进行抗震设计,第一设计分组,地震加速度。

1.2 结构设计的一般原则1.2.1 结构设计目的工程设计是工程建设的首要环节,是整个工程的灵魂。

先进合理的设计对于改建、扩建、新建项目缩短工期、节约投资、提高经济效益起着关键作用,使项目达到安全、适用、经济、美观的要求。

因而建筑结构设计的基本目的就是要在一定经济条件下赋予结构以适当的可靠度,使结构在预定的基准期内能满足设计所预期的各种功能要求。

1.2.2 结构设计的一般原则为了达到建筑设计的基本目的,结构设计中应符合以下一般原则:符合设计规范;选择合理的结构设计方案;减轻结构自重;采用先进技术。

1.3 结构选型1.3.1 结构体系选型对于一般多层民用建筑,根据使用和工艺要求、材料供应情况和施工技术条件,常选用的结构形式有混合结构、钢筋混凝土框架结构和框架剪力墙结构等结构体系。

由于混合结构整体性差,难于满足大空间的使用要求,而框架剪力墙结构多用于10—25层的高层建筑。

而框架结构强度高、结构自重轻,可以承受较大楼面荷载,在水平作用下具有较大的延性。

此外框架结构平面布置灵活,能设置大空间,易于满足建筑功能要求。

故该五层办公楼选用框架结构。

1.3.2 框架施工方法钢筋混凝土框架结构按施工方法不同,有现浇式、装配式和整体装配式三种。

现浇式框架的全部构件都在现场整体浇筑,其整体性和抗震性能好,能较好的满足使用要求。

故框架采用现浇施工方法。

1.3.3 其他结构选型1. 屋面结构:采用现浇钢筋混凝土肋形屋盖,屋面板厚120mm。

2. 楼面结构:采用现浇钢筋混凝土肋形楼盖,露面板厚120mm。

3. 楼梯结构:采用钢筋混凝土板式楼梯。

4. 过梁:门窗过梁均采用钢筋混凝土梁。

5. 墙基础:因持力层不太深,承载力高,采用自乘墙基大放脚。

6. 基础:因基础持力层不太深,地基承载力高,采用钢筋混凝土柱下独立基础。

第二章结构布置及计算简图2.1 简化假定建筑物是复杂的空间结构体系,要精确地按照三维空间结构来进行内力和位移分析十分困难。

为简化计算,对结构体系引入以下基本假定:(1).在正常设计、正常施工和正常使用的条件下,结构物在设计基准期内处于弹性工作阶段,其内力和位移均按弹性方法计算;(2).楼面(或屋面)在自身平面内的刚度无限大,在平面外的刚度很小,可忽略不计。

2.2 计算单元多层框架结构是由纵、横向框架结构组成的空间结构体系,在竖向荷载作用下,各个框架之间的受力影响较小。

本设计中取KJ—2作为计算单元,如图2—1所示:2.3 计算简图现浇多层框架结构设计计算模型是以梁、柱截面几何轴线来确定,并认为框架柱在基础顶面为固接,框架各节点纵、横向均为刚接。

一般情况下,取框架梁、柱截面几何轴线之间的距离作为框架的跨度和柱高度。

底层柱高从基础顶面算至二层楼面,基础顶面标高根据地质条件、室内外高差定为,二层楼面标高为,故底层柱高为7m。

其余各层柱高为楼层高。

由此可绘出框架计算简图,如图2—2所示:图2—2 框架结构计算简图 2.4 梁柱截面尺寸及惯性矩多层框架结构是超静定结构,在计算内力前必须先确定杆件的截面形状、尺寸和惯性矩。

1. 初估构件截面尺寸及线刚度(1)梁截面尺寸AB 梁 l=9000mm, mm l h 750~11259000121~81121~81=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛=取h=800mm mm h b 267~40080031~2131~21=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛= 取b=300mm则取AB 梁截面尺寸为:h ⨯b=300mm ⨯800mmBC 梁l=2100mm, mm l h 175~2632100121~81121~81=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛= 考虑刚度因素,取mm h 500=mm h b 167~25050031~2131~21=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛=为方便施工,取mm b 250=则取BC 梁截面尺寸为:h ⨯b=300mm ⨯500mmCD 梁 l=5000mm , mm l h 416~6255000121~81121~81=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛=取h=600mmmm h b 200~30060031~2131~21=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛= 取b=300mm则取CD 梁截面尺寸为:h ⨯b=300mm ⨯600mm横向次梁 l=9000mm mm l h 750~11259000121~81121~81=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫⎝⎛= 取h=700mm mm h b 200~30060031~2131~21=⨯⎪⎭⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛= 取b=30mm则取横向次梁截面尺寸为: h ⨯b=300mm ⨯700mm(2). 柱截面尺寸底层柱尺寸 按轴压比要求计算,由公式 : [][]E s N c N c Fg n N A f f βμμ≥=式中:[]N μ——轴压比取;β——轴压比增大系数,本设计取β=;F ——柱的荷载面积;E g ——单位建筑面积上重力荷载值,近似取12-15 kN/m 2;n ——验算截面以上楼层层数。

对于顶层中柱:232608123.149.04101455.592.1][][mm f n Fg f N A c N E c N s =⨯⨯⨯⨯⨯⨯==≥μβμ如取柱截面为正方形,则其边长为mm 。

根据以上计算结果,并考虑其他因素,本设计中所有柱子截面尺寸都取600mm ⨯600mm 。

非计算单元的内梁截面尺寸初估方法如上,计算从略。

2. 框架梁、柱线刚度计算由于现浇楼面可以作为梁的有效翼缘,增大梁的有效刚度,减少框架侧移。

考虑这一有利因素,边框架梁取05.1I I =,对中框架梁取00.2I I =。

(0I 为梁矩形截面惯性矩)AB 梁: 2331056.2128.03.00.2120.2-⨯=⨯⨯=⨯=bh I AB 4271053.891056.2100.3⨯=⨯⨯⨯==-l EI i AB BC 梁: 3331025.6125.03.00.2120.2-⨯=⨯⨯=⨯=bh I BC4371093.81.21025.6100.3⨯=⨯⨯⨯==-l EI i BCCD 梁:2331008.1126.03.00.2120.2-⨯=⨯⨯=⨯=bh I CD4271048.651008.1100.3⨯=⨯⨯⨯==-l EI i CD柱: 2331008.1126.06.012-⨯=⨯==bh I 底层 42711063.471008.1100.3⨯=⨯⨯⨯==-l EI i 中间层 4274-21036.771008.1100.3⨯=⨯⨯⨯==-l EI i 相对线刚度:取0.142=-i 则其余各杆件相对线刚度为:梁: AB 梁 16.11036.71053.844'=⨯⨯=ABi BC 梁21.11036.71093.844'=⨯⨯=BC i CD 梁88.01036.71048.644'=⨯⨯=BC i 底层柱 63.01036.71063.444'1=⨯⨯=i框架梁、柱的相对线刚度如图2—3所示,将作为计算节点杆端弯矩分配系数的依据。

图2—3 梁柱相对线刚度图第三章重力荷载代表值的计算3.1 恒载标准值计算1. 屋面防水层(刚性):30mm厚C20细石混凝土防水m2防水层(柔性):三毡四油铺小石子m2找平层:15mm厚水泥砂浆⨯ kN/m3=m2找坡层:平均40mm厚水泥焦渣找坡⨯ kN/m3=m2保温层:60mm厚1:10水泥膨胀珍珠岩⨯ kN/m3=m2结构层:120mm厚现浇钢筋混凝土板⨯ kN/m3=m2抹灰层:10mm厚混合砂浆⨯kN/m3= kN/m2合计m22. 各层楼面(含走廊)水磨石地面(10mm厚面层,20mm厚水泥砂浆打底)m2 结构层:120mm厚现浇钢筋混凝土板⨯ kN/m3=m2抹灰层:10mm厚混合砂浆⨯ kN/m3=m2合计 m23. 各梁自重 AB梁h⨯b=300mm⨯800mm梁自重:⨯)⨯25 kN/m3=m抹灰层:10mm厚混合砂浆⨯⨯2⨯17 kN/m3=m合计 m横向次梁h⨯b=300mm⨯700mm梁自重:⨯()⨯25 kN/m3=m抹灰层:10mm厚混合砂浆⨯⨯2⨯17 kN/m3=m合计 mBC梁h⨯b=300mm⨯500mm梁自重:⨯()⨯25 kN/m3=m抹灰层:10mm厚混合砂浆⨯⨯2⨯17 kN/m3=m合计 mCD梁h⨯b=300mm⨯600mm梁自重:⨯()⨯25 kN/m3=m抹灰层:10mm厚混合砂浆⨯⨯2⨯17 kN/m3=m合计 m4. 柱自重h⨯b=600mm⨯600mm柱自重:⨯⨯ kN/m3=9kN/m 抹灰层:10mm厚混合砂浆⨯+ ⨯2⨯17 kN/m3=m合计 m5. 外纵墙自重标准层纵墙:[()⨯⨯⨯] ⨯⨯kN=铝合金窗(⨯):⨯⨯⨯kN=贴瓷砖外墙面:[⨯⨯⨯] ⨯kN=水泥粉刷内墙面:[⨯⨯⨯] ⨯kN=合计底层纵墙:[()⨯⨯⨯] ⨯⨯kN=铝合金窗(⨯):⨯⨯⨯kN=贴瓷砖外墙面:[⨯⨯⨯] ⨯kN=水泥粉刷内墙面:[⨯⨯⨯] ⨯kN=合计6. 内纵墙自重标准层纵墙:[()⨯⨯⨯⨯⨯kN=.门(h⨯b=⨯):⨯⨯⨯kN=粉刷墙面:[()⨯⨯⨯⨯⨯kN=合计m 底层纵墙:[(..8)⨯⨯⨯⨯⨯kN=门(h⨯b=⨯):⨯⨯⨯kN=粉刷墙面:[()⨯⨯⨯⨯⨯kN=合计m7. 内隔墙自重AB跨标准层墙重:()⨯⨯⨯kN=粉刷墙面:()⨯⨯⨯kN=合计底层墙重:()⨯(⨯⨯kN=粉刷墙面:()⨯⨯⨯kN=合计CD跨标准层墙重:()⨯⨯⨯kN=粉刷墙面:()⨯⨯⨯kN=合计底层墙重:()⨯(⨯⨯kN=粉刷墙面:()⨯⨯⨯kN=合计活荷载标准值计算1. 屋面和楼面活荷载标准值上人屋面:m 2楼面:办公室:m 2 ;走廊:m 2 2.雪荷载: 基本雪压:m 2雪荷载标准值:0 1.00.450.45k r s u s kN==⨯=屋面活荷载和雪荷载不同时考虑,二者中取大值。
