第7章电动汽车电气系统
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 1 电动汽车电气系统的组成
➢ 7. 1. 1一般电动汽车电气系统的组成 ➢ 7. 1. 2基于CAN总线技术的电动汽车电气系统的组成 ➢ 7. 1. 3电动汽车控制系统工作流程
由动力电池/燃料电池、驱动电机和功率转换器等大功率、高 电压电气设备组成；
根据车辆行驶的功率需求完成从动力电池或燃料电池到驱动 电机的能量变换与传输过程。
➢ 低压电气系统
采用直流12V或24V电源，一方面为灯光、刮水器等车辆的 常规低压电器供电；
另一方面为整车控制器、高压电气设备的控制电路和辅助部 件供电。
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 1. 3 电动汽车控制系统工作流程
➢ 启动过程
当钥匙打到“ACC”挡位时，车辆部分电器如音响系统，视 频系统等娱乐系统启动。
当钥匙达到“ON”挡位时，此时需要对车辆的部分系统进行 供电，此时多数车辆低压辅助系统全部工作，为高压启动 进行准备工作。
当钥匙打到“ST”挡时，车辆高压启动系统开始工作，进行 一系列预充电和自检后将主接触器接通，启动高压系统。
为了保证车辆安全，还要进行一系列绝缘监测、电池系统 检测以及主电机控制器等检测，这些检测通过之后，车辆 方能进入可行驶状态。
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
规格严格 功夫到家
7. 1. 3 电动汽车控制系统工作流程
➢ 充电过程
在充电时需要对电量参数、温度参数、电压参数及 绝缘性能进行检测。
一旦有部分系统参数出现故障，就会提示断开充电 系统，停止充电，避免出现安全隐患。
第7章电动汽车电气系统
电动汽车控制系统工作流程图
返回
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
➢ 各种电气设备的工作统一由整车控制系统协调控制。
第7章电动汽车电气系统
一般电动汽车电气系统结构原理图
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 1. 2 基于CAN总线技术的电动汽车电气系统的组成
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 1. 3 电动汽车控制系统工作流程
➢ 行驶过程
为了保障安全，车辆在行驶中需要随时监测各种参数，如 电量参数、温度参数、电压参数、绝缘性能、车辆其它关 键辅助系统的参数等，这些参数将影响车辆的行驶功能、 行驶距离和行驶安全。
微处理器、CAN通信模块、BOM调试模块、 串口通信模块、电源及保护电路模块等
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 2. 1整车控制器
➢ 功能
（1）接受、处理驾驶员的驾驶操作指令，并向各个部件控 制器发送控制指令，使车辆按驾驶期望状态行驶。
（2）与电机、DC/DC、蓄电池组等进行可靠通信，通过 CAN总线进行状态的采集输入及控制指令的输出。
（3）接收并处理各个零部件信息，结合能源管理单元提供 当前的能源状况信息。
（4）系统故障的判断和存储，动态检查系统信息，记录出 现的故障。
（5）对整车具有保护功能，视故障的类别对整车进行分级 保护，紧急情况下可以关掉发电机及切断母线高压系统。
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
第7章 电动汽车电气系统
规格严格 功夫到家
➢ 7. 1电动汽车电气系统的组成 ➢ 7. 2电动汽车整车网络化控制系统 ➢ 7. 3整车网络化控制系统设计实例 ➢ 7. 4车辆高低压电气系统
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 2 电动汽车整车网络化控制系统
➢ 7. 2. 1整车控制器 ➢ 7. 2. 2能源管理系统 ➢ 7. 2. 3通信系统
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
•如果电动汽车采用CAN总线控制技术，则可以 将各个分 系统（模块）通过通信方式连接， 从而实现整车控制。
•采用CAN总线的电气系统更加简洁，布置更加 简单。
第7章电动汽车电气系统
基于CAN总线的电气系统结构原理图
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 1. 1 一般电动汽车电气系统的组成
➢ 包括低压电气系统、高压电气系统和整车网络化控制系统。
➢ 高压电气系统
电动汽车尤其注重安全性能。为了安全行驶，电量参数、 温度参数、电压参数及绝缘性能均设有两级报警。
电量参数控制 温度参数控制 绝缘性能控制
第7章电动汽车电气系统
（威海） 汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY
SCHOOL OF AUTOMOBILE ENGINEERING
SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
7. 2. 1整车控制器
➢ 组成
控制器主芯片，Flash存储器和RAM储存器及相关电路 控制器主芯片的输出与Flash存储器和RAM存储器的输入相
连。 通过CAN总线接口连接到整车的CAN网络上与整车其余控
制节点进行信息交换和协调控制。 控制器硬件
合集下载
电动汽车电池管理系统BMS介绍讲解
● 3)降低对动力电池的要求。
● 准确估算SOC，电池性能可充分使用，降低对动力电池性能的要求
● 4)提高经济性。
● 选择较低容量的动力蓄电池组可以降低整车制造成本 ● 由于提高了系统的可靠性，后期维护成本降低
SOC估计常用的算法
● （1）开路电压法 ● 随着放电电池容量的增加，电池的开路电压降低。可以根据一定的充放电倍率时电池组的开路电
电池管理系统的功能
● 数据采集、电池状态计算、能量管理、安全管理、热管理、均衡控制、通信功能和人机接口
单体电压采集方法
● (1)继电器阵列法
● 组成：端电压传感器、继电器阵列、A/D转换芯片、光耦、多路模拟开关 ● 应用特点：所需要测量的电池单体电压较高而且对精度要求也高的场合使用
单体电压采集方法
练方法的影响很大。
SOC估计常用的算法
● （5）卡尔曼滤波法 ● 核心思想：对动力系统的状态做出最小方差意义上的最优估算。 ● 适用于各种电池，不仅给出了SOC的估计值，还给出了SOC的估计误差。 ● 缺点：要求电池SOC估计精度越高，电池模型越复杂，涉及大量矩阵运算，工程上难以实现 ● 该方法对于温度、自放电率以及放电倍率对容量的影响考虑的不够全面。
能量耗散型均衡管理
● 恒定分流电阻均衡充电电路
● 每个电池单体上都始终并联一个分流电阻。 ● 可靠性高，分流电阻的值大，通过固定分流来减小由于自放电导致的单体电池差异 ● 无论电池充电还是放电过程，分流电阻始终消耗功率，能量损失大 ● 一般在能够及时补充能量的场合适用
能量耗散型均衡管理
● 开关控制分流电阻均衡充电电路
被动加热与散热-外部空气流通 被动加热与散热-内部空气流通
主动加热与散热-外部和内部空气流通
● 准确估算SOC，电池性能可充分使用，降低对动力电池性能的要求
● 4)提高经济性。
● 选择较低容量的动力蓄电池组可以降低整车制造成本 ● 由于提高了系统的可靠性，后期维护成本降低
SOC估计常用的算法
● （1）开路电压法 ● 随着放电电池容量的增加，电池的开路电压降低。可以根据一定的充放电倍率时电池组的开路电
电池管理系统的功能
● 数据采集、电池状态计算、能量管理、安全管理、热管理、均衡控制、通信功能和人机接口
单体电压采集方法
● (1)继电器阵列法
● 组成：端电压传感器、继电器阵列、A/D转换芯片、光耦、多路模拟开关 ● 应用特点：所需要测量的电池单体电压较高而且对精度要求也高的场合使用
单体电压采集方法
练方法的影响很大。
SOC估计常用的算法
● （5）卡尔曼滤波法 ● 核心思想：对动力系统的状态做出最小方差意义上的最优估算。 ● 适用于各种电池，不仅给出了SOC的估计值，还给出了SOC的估计误差。 ● 缺点：要求电池SOC估计精度越高，电池模型越复杂，涉及大量矩阵运算，工程上难以实现 ● 该方法对于温度、自放电率以及放电倍率对容量的影响考虑的不够全面。
能量耗散型均衡管理
● 恒定分流电阻均衡充电电路
● 每个电池单体上都始终并联一个分流电阻。 ● 可靠性高，分流电阻的值大，通过固定分流来减小由于自放电导致的单体电池差异 ● 无论电池充电还是放电过程，分流电阻始终消耗功率，能量损失大 ● 一般在能够及时补充能量的场合适用
能量耗散型均衡管理
● 开关控制分流电阻均衡充电电路
被动加热与散热-外部空气流通 被动加热与散热-内部空气流通
主动加热与散热-外部和内部空气流通

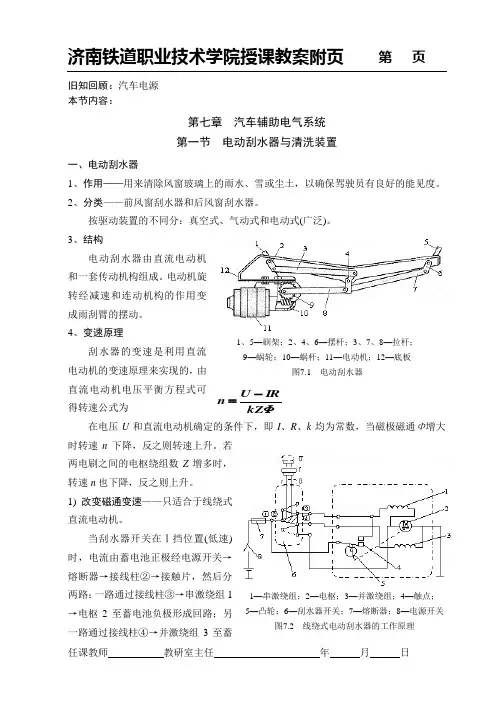

第七章 汽车辅助电气教案.
旧知回顾：汽车电源本节内容：第七章 汽车辅助电气系统第一节 电动刮水器与清洗装置一、电动刮水器1、作用——用来清除风窗玻璃上的雨水、雪或尘土，以确保驾驶员有良好的能见度。
2、分类——前风窗刮水器和后风窗刮水器。
按驱动装置的不同分：真空式、气动式和电动式(广泛)。
3、结构电动刮水器由直流电动机和一套传动机构组成。
电动机旋转经减速和连动机构的作用变成雨刮臂的摆动。
4、变速原理刮水器的变速是利用直流电动机的变速原理来实现的，由直流电动机电压平衡方程式可得转速公式为 在电压U 和直流电动机确定的条件下，即I 、R 、k 均为常数，当磁极磁通Φ增大时转速n 下降，反之则转速上升。
若两电刷之间的电枢绕组数Z 增多时，转速n 也下降，反之则上升。
1) 改变磁通变速——只适合于线绕式直流电动机。
当刮水器开关在Ⅰ挡位置(低速)时，电流由蓄电池正极经电源开关→熔断器→接线柱②→接触片，然后分两路：一路通过接线柱③→串激绕组1→电枢2至蓄电池负极形成回路；另一路通过接线柱④→并激绕组3至蓄kZ ΦIRU n -=1、5—刷架；2、4、6—摆杆；3、7、8—拉杆； 9—蜗轮；10—蜗杆；11—电动机；12—底板 图7.1 电动刮水器1—串激绕组；2—电枢；3—并激绕组；4—触点； 5—凸轮；6—刮水器开关；7—熔断器；8—电源开关 图7.2 线绕式电动刮水器的工作原理电池负极形成回路。
此时，在串激绕组1和并激绕组3的共同作用下，磁场增强，电动机以低速运转。
当刮水器开关在Ⅱ挡位置(高速)时，电流由蓄电池正极经电源开关→熔断器→接线柱②→接触片→接线柱③→串激绕组1→电枢2至蓄电池负极形成回路。
此时，由于并激绕组3被隔除，磁场减弱，电动机以高速运转。
2) 改变电刷间的导体数变速改变电刷间导体数变速的方法只能通过永磁电机(三刷永磁式直流电动机)来实现，它的磁极为铁氧体永久磁铁。
B1为低速运转电刷，B2为高速运转电刷，B3为公共电刷。
电力电子技术课件 第7章 电力电子技术应用
7.1.4混合动力电动汽车对电力电子 技术的要求
受实际运用条件的限制，要求混合 动力电动汽车用电力电子技术及装置应 具有成本低、体积小、比功率大、易于 安装的特点。除此之外，下面的技术细 节需进行重点考虑:
(1)电力电子装置密封问题 (2)电磁兼容/ 电磁干扰(EMC/EMI)问 题
(3)直流母线电压利用问题 (4)电力电子装置控制问题
图7-2 混联工作方式
7.1.3电气系统结 构及各部分电力 电子装置
图7-3 Prius THSⅡ整车电气系统结构
下面主要介绍功率控制单元的结构 组成和主要作用 。
1．电动机/发电机用逆变器单元 2．DC-DC 升压变换器单元 3．DC-DC 降压变换器单元
图7-4 功率主回路示意图
图7-5 Prius THSⅡ可变压系统电路结构图
图7-15 带双向变换器的独立光伏发电系统电路图
图7-11 太阳能光伏发电系统
(1)独立光伏发电系统
图7-12所示为一种常用的太阳 能独立光伏发电系统结构示意图， 该系统由太阳能电池阵列、DC/DC 变换器、蓄电池组、DC/AC逆变器 和交直流负载构成。
图7-12 独立光伏发电系统
(2)并网光伏发电系统
图7-13所示一种常用的并网光伏发 电系统结构示意图，该系统包括太阳能 电池阵列、DC/DC变换器、DC/AC逆变 器、交流负载、变压器，另外该系统可 根据需要在DC/DC变换器输出端并联蓄 电池组，以用于提高系统供电的可靠性， 但系统成本将增加。
7.2半导体照明技术
LED光源与传统光源相比较，具有 如下的优点：超长寿命，可达几万小时， 传统光源一般为几千小时；结构坚固， 没有钨丝、玻壳等容易损坏的部件，具 有极高的抗震性能；响应速度快，光通 上升时间短；对点灯线路要求低，易实 现调光和智能控制；耐开关冲击，适用 于频繁开关场合；高效节能，现有光效 已经超过白炽灯，理论光效可达200 lm/W ；不含汞、铅等有害物质，没有 双向变换器的独立光伏发电 系统结构框图如图7-14所示。该系 统主要包括几个部分：太阳能电池 阵列、BOOST变换器（升压变换 器）、负载、双向BUCK-BOOST 变换器（升降压变换器）、蓄电池 以及控制电路，如图图7-15所示。
电动汽车结构与原理第章_电动汽车电气系统
北汽E电动版：从使用制热会影响续航里程上分析， 应该是电阻制热。
北京出租车司机反映：冬天开暖风会缩短续航里程
比亚迪秦：不清楚 沃蓝达：电阻制热，会影响续航里程 特斯拉 ModelS：电阻制热，使用的是PTC制热 趋势：在电动车上，使用热泵来实现制冷和制
热，一定是必然趋势，否则电阻制热的方式，对
能源的消耗太大，会影响续航里程，也不符合电 动车环保的初衷。
(2)暖风系统 ① 热泵 由传动带驱动的直流无刷电动机的电动汽车热泵式空
调系统工作原理如图5-7所示。
空调系统的制冷／制热模式由四通换向阀转换，实线 箭头表示制冷工况，虚线箭头表示制热工况。
图5-7 电动汽车热泵式空调系统原理
空调的制热和制冷的道理是相同的，不过并不是重 新把空调反装一次，也不是让压缩机倒转，而是通过 一个巧妙的四通阀实现了制冷和制热的切换。 四通阀这个东西很巧妙，让压缩机的运行方向没有 改变的情况下，替换了蒸发器和冷凝器的位置，从而改
⑤ 具有能量回馈功能。电动汽车的功率变换器一般为
双向设计。
(1)直流斩波(Buck)式降压功率变换器
(2)单端正激式降压功率变换器
5.3.1 降压功率变换器 (1)直流斩波(Buck)式降压功率变换器 Buck电路是非隔离式的，一般用在输入、输出电 压相差不大的场合，例如用于车载小功率高压直流电 机的调速。
图5-16 双向功率变换器的电路原理
图5-17 双向功率变换器实物及示意
(1)直流不停电电源系统(DC-UPS) 图5-18是一种DC-UPS的结构框图，由AC/DC 变换器、电池包BA和双向DC/DC变换器构成。
图5-18 DC-UPS电源系统
(2)电动汽车燃料电池电源系统 图5-19为电动汽车燃料电池电源系统结构框图， 双向DC/DC变换器是此电源管理系统中的重要组成部 分之一。
第7章 电动汽车电路分析-以北汽EV200为例
4
7.2 北汽EV200的部件识别
图1-1-3 EV200前机舱下层主要部件位置图
5
7.3 北汽EV200的基础元件识别
（1）动力电池。EV200动力电池的位置如图1-1-4所示。
图1-1-4 EV200动力电池位置图
6
7.3 北汽EV200的基础元件识别
（2）驱动电机和控制器。EV200的驱动电机和控制器如图1-1-5所 示。
可以根据电路图上的名称/代码来识别元件、对接插件。
32
7.4 北汽EV200的电路图识读
1）如何使用电路图 北汽新能源汽车的电路图手册可以提供车辆线路
和诊断信息，为了有效使用电路图对车辆进行诊断和 修理，首先了解车辆的所有特性是非常重要的。
北汽新能源纯电动汽车提供的电路图中的电源和 点火开关一般放到充电系统。
驱动电机控制器与DC总成
27
7.3 北汽EV200的基础元件识别
⑦充电系统。 a．交流充电连接装置及交流充电口总成位置：交流充电连接装置及 交流充电口总成位置如图1-1-71所示。
图1-1-71 交流充电连接装置及交流充电口总成位置
28
7.3 北汽EV200的基础元件识别
b．交流充电连接装 置：交流充电连接装置连 接供电端三芯插头，充电 连接装置上的控制盒点亮 “Ready”指示灯。同时 “Charge”指示灯闪烁。
熔断器编码规则范例
44
7.4 北汽EV200的电路图识读
继电器的编码规则。电路图中继电器编码规则如下： ①前舱配电盒附配的继电器按相应的位置编号为K1-1、K1-2等。 ②仪表板配电盒附配的继电器按相应的位置编号为K2-1、K2-2等。 ③仪表板配电盒Ⅰ附配的熔断丝按相应的位置编号为K4-1、K4-2等。 ④外挂继电器按相应的线束编号为KG-1、KG-2…KC1-1、KC21…KX-1等。 ⑤控制模块内部不可拆卸继电器按相应的位置编号为KI-1、KI-2等。
7.2 北汽EV200的部件识别
图1-1-3 EV200前机舱下层主要部件位置图
5
7.3 北汽EV200的基础元件识别
（1）动力电池。EV200动力电池的位置如图1-1-4所示。
图1-1-4 EV200动力电池位置图
6
7.3 北汽EV200的基础元件识别
（2）驱动电机和控制器。EV200的驱动电机和控制器如图1-1-5所 示。
可以根据电路图上的名称/代码来识别元件、对接插件。
32
7.4 北汽EV200的电路图识读
1）如何使用电路图 北汽新能源汽车的电路图手册可以提供车辆线路
和诊断信息，为了有效使用电路图对车辆进行诊断和 修理，首先了解车辆的所有特性是非常重要的。
北汽新能源纯电动汽车提供的电路图中的电源和 点火开关一般放到充电系统。
驱动电机控制器与DC总成
27
7.3 北汽EV200的基础元件识别
⑦充电系统。 a．交流充电连接装置及交流充电口总成位置：交流充电连接装置及 交流充电口总成位置如图1-1-71所示。
图1-1-71 交流充电连接装置及交流充电口总成位置
28
7.3 北汽EV200的基础元件识别
b．交流充电连接装 置：交流充电连接装置连 接供电端三芯插头，充电 连接装置上的控制盒点亮 “Ready”指示灯。同时 “Charge”指示灯闪烁。
熔断器编码规则范例
44
7.4 北汽EV200的电路图识读
继电器的编码规则。电路图中继电器编码规则如下： ①前舱配电盒附配的继电器按相应的位置编号为K1-1、K1-2等。 ②仪表板配电盒附配的继电器按相应的位置编号为K2-1、K2-2等。 ③仪表板配电盒Ⅰ附配的熔断丝按相应的位置编号为K4-1、K4-2等。 ④外挂继电器按相应的线束编号为KG-1、KG-2…KC1-1、KC21…KX-1等。 ⑤控制模块内部不可拆卸继电器按相应的位置编号为KI-1、KI-2等。

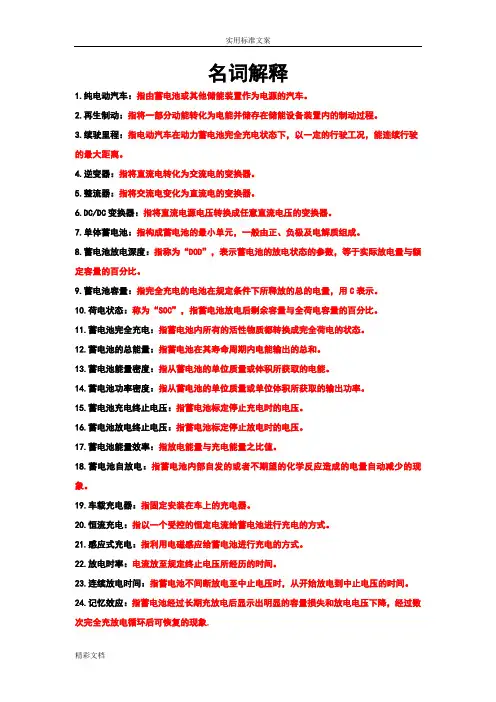

电动汽车结构与原理 (1)
